ISO 14617-4:2002

Graphical symbols for diagrams — Part 4: Actuators and related devices

This part of ISO 14617 specifies graphical symbols for basic elements in actuators, complete actuators and actuating devices in diagrams.

Symboles graphiques pour schémas — Partie 4: Organes de commande et dispositifs associés

L'ISO 14617-4 établit les symboles graphiques qui concernent les éléments de base se rapportant aux organes de commande, aux organes de commande complets et aux appareils de commande.

General Information

• Status: Published
• Publication Date: 18-Sep-2002
• ICS: 01.080.30 - Graphical symbols for use on mechanical engineering and construction drawings, diagrams, plans, maps and in relevant technical product documentation
• Technical Committee: ISO/TC 10/SC 10 - Process plant documentation
• Drafting Committee: ISO/TC 10/SC 10 - Process plant documentation
• Current Stage: 9092 - International Standard to be revised
• Completion Date: 02-May-2022

Relations

• Consolidates: ISO 10265:1998 - Earth-moving machinery — Crawler machines — Performance requirements and test procedures for braking systems
• Effective Date: 06-Jun-2022
• Revises: ISO/TR 8545:1984 - Technical drawings — Installations — Graphical symbols for automatic control
• Effective Date: 15-Apr-2008
• Revised: SIST ISO/TR 8545:1995 - Technical drawings -- Installations -- Graphical symbols for automatic control
• Effective Date: 12-May-2008

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 14617-4
First edition
2002-09-01

Graphical symbols for diagrams —
Part 4:
Actuators and related devices
Symboles graphiques pour schémas —
Partie 4: Organes de commande et dispositifs associés




Reference number
ISO 14617-4:2002(E)
©
 ISO 2002

---------------------- Page: 1 ----------------------
ISO 14617-4:2002(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland

ii © ISO 2002 — All rights reserved

---------------------- Page: 2 ----------------------
ISO 14617-4:2002(E)
Contents Page
Foreword . iv
Introduction. v
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 1
4 Basic elements . 3
5 Manually operated actuators . 7
6 Automatic actuators. 11
7 Actuating devices. 13
Bibliography. 15

© ISO 2002 — All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 14617-4:2002(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 14617 may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 14617-4 was prepared by Technical Committee ISO/TC 10, Technical product documentation, Subcommittee
SC 10, Process plant documentation and tpd-symbols.
ISO 14617 consists of the following parts, under the general title Graphical symbols for diagrams:
 Part 1: General information and indexes
 Part 2: Symbols having general application
 Part 3: Connections and related devices
 Part 4: Actuators and related devices
 Part 5: Measurement and control devices
 Part 6: Measurement and control functions
 Part 7: Basic mechanical components
 Part 8: Valves and dampers
 Part 9: Pumps, compressors and fans
 Part 10: Fluid power converters
 Part 11: Devices for heat transfer and heat engines
 Part 12: Devices for separating, purification and mixing
 Part 15: Installation diagrams and network maps
Other parts are under preparation.
iv © ISO 2002 — All rights reserved

---------------------- Page: 4 ----------------------
ISO 14617-4:2002(E)
Introduction
The purpose of ISO 14617 in its final form is the creation of a library of harmonized graphical symbols for diagrams
used in technical applications. This work has been, and will be, performed in close cooperation between ISO and
IEC. The ultimate result is intended to be published as a standard common to ISO and IEC, which their technical
committees responsible for specific application fields can use in preparing International Standards and manuals.

© ISO 2002 — All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14617-4:2002(E)

Graphical symbols for diagrams —
Part 4:
Actuators and related devices
1 Scope
This part of ISO 14617 specifies graphical symbols for basic elements in actuators, complete actuators and
actuating devices in diagrams.
For the fundamental rules of creation and application of graphical symbols in diagrams, see ISO 81714-1.
For an overview of ISO 14617, information on the creation and use of registration numbers for identifying graphical
symbols used in diagrams, rules for the presentation and application of these symbols, and examples of their use
and application, see ISO 14617-1.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this part of ISO 14617. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 14617 are encouraged to investigate the
possibility of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
ISO 14617-1:2002, Graphical symbols for diagrams — Part 1: General information and indexes
ISO 14617-2:2002, Graphical symbols for diagrams — Part 2: Symbols having general application
ISO 14617-7:2002, Graphical symbols for diagrams — Part 7: Basic mechanical components
ISO 14617-8:2002, Graphical symbols for diagrams — Part 8: Valves and dampers
ISO 81714-1:1999, Design of graphical symbols for use in the technical documentation of products — Part 1: Basic
rules
3 Terms and definitions
For the purposes of this part of ISO 14617, the following terms and definitions apply.
NOTE The list has been restricted to terms whose meaning is not obvious and which have not been defined elsewhere in
an International Standard, or which have been defined in various ways in different standards. In preparing these definitions, ISO
and IEC standards on terminology have been consulted; see the references in parentheses. However, most of the definitions in
those standards were prepared by different technical committees within a restricted scope. This means that many terms so
defined have to be given more general or neutral definitions when applied in the context of graphical symbols.
© ISO 2002 — All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 14617-4:2002(E)
3.1
actuator
part of a component for the displacement of the movable parts of, for example, a shut-off valve or an
electromechanical switching device
[IEC 60050-581]
3.2
actuating device
actuator consisting of several functionally interrelated components or elements, the description of which needs a
diagram
[IEC 60050-581]
EXAMPLE An actuator consisting of a fluid or electric motor, a set of auxiliary contacts and a measuring transducer
transmitting information on the actual position of the actuated device.
3.3
manual actuator
actuator for operation by human force
3.4
automatic
〈control, operation〉 self-acting (not needing human intervention)
[ISO 5598, IEC 60050-351]
3.5
automatic actuator
actuator activated without human intervention
EXAMPLE Actuation by a process variable or from a remote control unit.
3.6
automatic return device
device for returning movable parts, for example, those of a valve to initial position (at-rest position) after an
actuating force has been removed
3.7
clutch
device for connecting and disconnecting working parts, for example, of a machine
[IEC 60050-441]
3.8
delay device
device providing a time interval between the instant when an actuating force is applied or removed and the instant
when the consequent change of position or state of the affected parts starts
3.9
detent
device which retains movable parts, for example, those of a valve, in a certain position until sufficient force is
applied to overcome the detaining force in order to move the parts to another position
[ISO 5598]
2 © ISO 2002 — All rights reserved

---------------------- Page: 7 ----------------------
ISO 14617-4:2002(E)
3.10
latching device
mechanical device giving movable parts, for example, those of a valve, the possibility to move in one direction but
preventing them from returning until the latch has been released
[ISO 5598]
3.11
blocking device
mechanical device preventing movable parts, for example, those of a valve, from moving in any direction until the
blocking device has been released
3.12
trip-free device
〈electromechanical switching〉 mechanical device ensuring that a, for example, circuit-breaker, trips and remains in
tripped position independent of other operating commands
[IEC 60050-441]
3.13
interlocking device
mechanical device making the operation of movable parts of one component, for example, a contactor, dependent
on the position or state of another component with movable parts
[IEC 60050-441]
3.14
operation
transfer of mechanical parts, for example, the closing member of a shut-off valve or the contacts of an
electromechanical switching device
[IEC 60050-441]
NOTE 1 The transfer direction can be defined as opening operation, closing operation, ON-operation, OFF-operation, etc.
NOTE 2 The term has a specific meaning in conjunction with electric measuring relays. An over/under. relay is operating
when its characteristic quantity reaches the set value by increasing/decreasing value (IEC 60050-448).
4 Basic elements
4.1 Symbols of a basic nature
4.1.1 2008 Mechanical gear pair

4.1.2 2009
Clutch, disengaged in unactuated state

4.1.3 2010 Clutch, engaged in unactuated state

4.1.4 2011 Brake, disengaged in unactuated state

© ISO 2002 — All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 14617-4:2002(E)
4.1.5 2012 Brake, applied in unactuated state

4.1.6 651 Form 1 Delay device
The action is delayed when the direction of movement is
towards the centre of the arc.

200 %
See R651 (4.2.1).
4.1.7 652
Form 2

200 %
4.1.8 653 Delay device

The action is delayed in both directions.
200 % See R651 (4.2.1).
4.1.9 654 Automatic return device

The return direction is towards the apex.
See R652 (4.2.2) and R653 (4.2.3). For the use of the
symbol together with symbols for valves, see R2101
(8-4.2.1).
200 %
4.1.10 2002 Spring

See R2001 (7-4.2.2).
4.1.11 655 Detent for detaining in a discrete position

See R652 (4.2.2).
200 %
4.1.12 656 Detent for detaining in a discrete position shown in
disengaged position

4.1.13 657
Detent for detaining in a discrete position shown in

engaged position
4.1.14 658 Indication of position without detention

Two positions are shown.
4.1.15 659 Detent for detaining in any position

See R652 (4.2.2).
200 %
4.1.16 660 Detent for detaining in any position; drift to the left permitted

200 %
4.1.17 661 Latching device

200 %
4 © ISO 2002 — All rights reserved

---------------------- Page: 9 ----------------------
ISO 14617-4:2002(E)
4.1.18 662 Latching device shown in disengaged position

4.1.19 663 Latching device shown in engaged position

4.1.20 664 Blocking device

200 %
4.1.21 665 Trip-free mechanism

See R654 (4.2.4).
4.1.22 666 Interlocking device

200 %
4.2 Application rules for the symbols in 4.1
4.2.1 R651 The double line shall be attached to the symbol for the element of a component or device
that is delayed. For examples, see X653 (4.5.3) and X654 (4.5.4).
4.2.2 R652 The symbol may be omitted if the behaviour of the component is und
...

NORME ISO
INTERNATIONALE 14617-4
Première édition
2002-09-01


Symboles graphiques pour schémas —
Partie 4:
Organes de commande et dispositifs
associés
Graphical symbols for diagrams —
Part 4: Actuators and related devices




Numéro de référence
ISO 14617-4:2002(F)
©
 ISO 2002

---------------------- Page: 1 ----------------------
ISO 14617-4:2002(F)

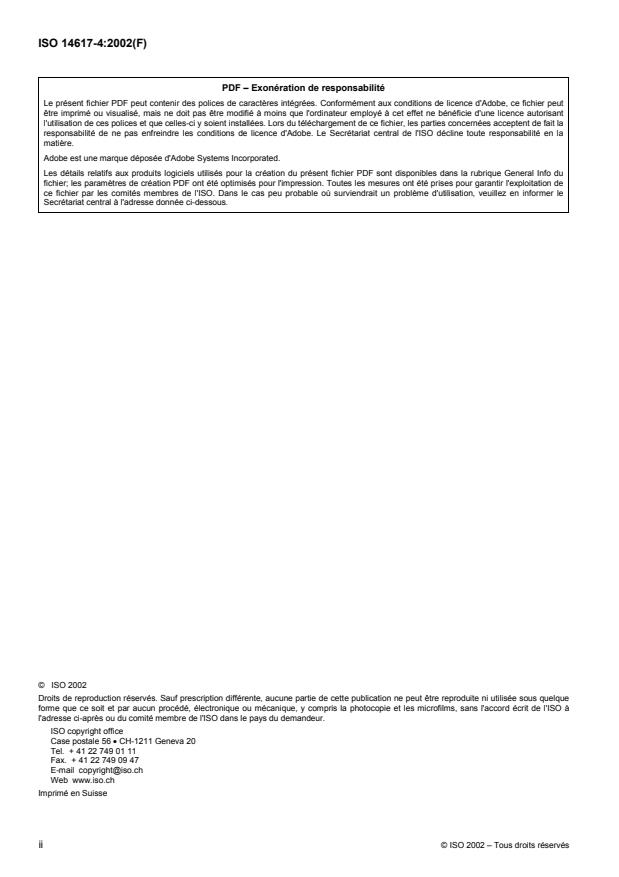

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'ISO à
l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Imprimé en Suisse

ii © ISO 2002 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 14617-4:2002(F)
Sommaire Page
Avant-propos . iv
Introduction. v
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 1
4 Éléments de base . 3
5 Organes de commande manuels. 7
6 Organes de commande automatiques. 11
7 Appareils de commande. 14
Bibliographie. 16

© ISO 2002 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 14617-4:2002(F)

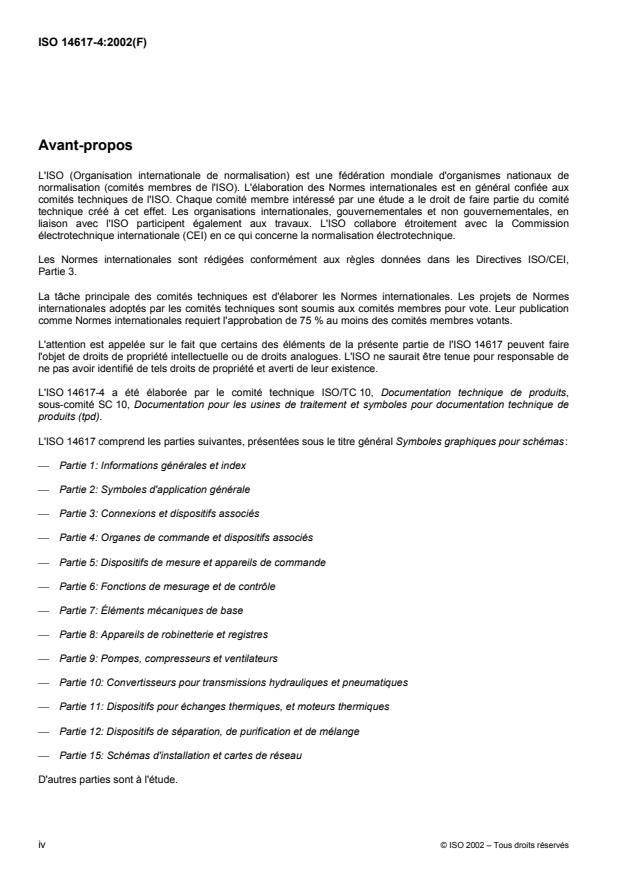

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L'attention est appelée sur le fait que certains des éléments de la présente partie de l'ISO 14617 peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 14617-4 a été élaborée par le comité technique ISO/TC 10, Documentation technique de produits,
sous-comité SC 10, Documentation pour les usines de traitement et symboles pour documentation technique de
produits (tpd).
L'ISO 14617 comprend les parties suivantes, présentées sous le titre général Symboles graphiques pour schémas:
 Partie 1: Informations générales et index
 Partie 2: Symboles d'application générale
 Partie 3: Connexions et dispositifs associés
 Partie 4: Organes de commande et dispositifs associés
 Partie 5: Dispositifs de mesure et appareils de commande
 Partie 6: Fonctions de mesurage et de contrôle
 Partie 7: Éléments mécaniques de base
 Partie 8: Appareils de robinetterie et registres
 Partie 9: Pompes, compresseurs et ventilateurs
 Partie 10: Convertisseurs pour transmissions hydrauliques et pneumatiques
 Partie 11: Dispositifs pour échanges thermiques, et moteurs thermiques
 Partie 12: Dispositifs de séparation, de purification et de mélange
 Partie 15: Schémas d'installation et cartes de réseau
D'autres parties sont à l'étude.
iv © ISO 2002 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 14617-4:2002(F)
Introduction
L'ISO 14617 a pour objectif, dans sa forme définitive, la création d'une bibliothèque de symboles graphiques
harmonisés pour schémas pour les applications techniques. Ce travail s'est effectué, et continuera de l'être, en
étroite collaboration entre l'ISO et la CEI. Il est prévu que la version finale soit publiée comme norme commune à
l'ISO et à la CEI, et serve de base aux comités techniques responsables des domaines d'application spécifiques
pour élaborer des extraits et des exemples supplémentaires sous forme de normes ou de manuels collectifs.

© ISO 2002 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14617-4:2002(F)

Symboles graphiques pour schémas —
Partie 4:
Organes de commande et dispositifs associés
1 Domaine d'application
La présente partie de l'ISO 14617 établit les symboles graphiques qui concernent les éléments de base se
rapportant aux organes de commande, aux organes de commande complets et aux appareils de commande.
En ce qui concerne les règles fondamentales pour la création et l'application des symboles graphiques destinés à
être utilisés sur des schémas, voir l'ISO 81714-1.
Pour avoir une vue d'ensemble de l'ISO 14617, des informations sur la construction et l'utilisation des numéros
d'identification, sur la présentation des symboles graphiques, sur les règles d'application, les exemples
d'application et l'utilisation des symboles graphiques, voir l'ISO 14617-1.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente partie de l'ISO 14617. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l'ISO 14617 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 14617-1:2002, Symboles graphiques pour schémas — Partie 1: Informations générales et index
ISO 14617-2:2002, Symboles graphiques pour schémas — Partie 2: Symboles d'application générale
ISO 14617-7:2002, Symboles graphiques pour schémas — Partie 7: Éléments mécaniques de base
ISO 14617-8:2002, Symboles graphiques pour schémas — Partie 8: Appareils de robinetterie et registres
ISO 81714-1:1999, Création de symboles graphiques à utiliser dans la documentation technique de produits —
Partie 1: Règles fondamentales
3 Termes et définitions
Pour les besoins de la présente partie de l'ISO 14617, les termes et définitions suivants s'appliquent.
NOTE La liste a été limitée aux termes dont la signification n'est pas évidente et qui soit ne sont définis dans le cadre
d'aucune Norme internationale, soit ont été définis de manière différente dans d'autres normes. Les normes ISO et CEI relatives
à la terminologie ont été consultées pour la préparation de ces définitions; voir les références entre crochets. Toutefois, la
plupart des définitions qui figurent dans ces normes ont été préparées par des comités techniques différents pour les besoins
de domaines d'application restreints. De ce fait, de nombreux termes définis dans ces normes ont dû être redéfinis sur une base
plus générale ou plus neutre quand ils sont utilisés dans le contexte des symboles graphiques.
© ISO 2002 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 14617-4:2002(F)
3.1
organe de commande
partie d'un composant assurant le déplacement des parties mobiles, par exemple, d'un robinet d'arrêt ou d'un
dispositif de commutation électromécanique
[CEI 60050-581]
3.2
appareil de commande
organe de commande composé de plusieurs composants ou éléments reliés sur le plan fonctionnel, dont la
description nécessite un schéma
[CEI 60050-581]
EXEMPLE Organe de commande composé d'un moteur hydraulique ou électrique, d'un ensemble de contacts auxiliaires
et d'un transducteur de mesure émettant des informations sur la position réelle du dispositif actionné.
3.3
organe de commande manuel
organe de commande destiné à être actionné par une force humaine
3.4
automatique, adj.
〈commande, fonctionnement〉 agissant de soi-même (sans nécessiter une intervention humaine)
[ISO 5598, CEI 60050-351]
3.5
organe de commande automatique
organe de commande activé sans intervention humaine
EXEMPLE Organe de commande activé par une variable du processus ou à partir d'une unité de commande à distance.
3.6
dispositif de retour automatique
dispositif destiné à ramener des parties mobiles, par exemple celles d'un robinet, à leur position initiale (position de
repos) après suppression de la force actionnante
3.7
embrayage
dispositif permettant de connecter et de déconnecter des parties en fonctionnement, par exemple sur une machine
[CEI 60050-411]
3.8
dispositif de retard
dispositif produisant un intervalle de temps entre l'instant où la force actionnante est appliquée ou supprimée et
l'instant où commence le changement de position ou d'état qui en résulte sur les éléments concernés
3.9
crantage
dispositif permettant de maintenir des parties mobiles, par exemple celles d'une vanne, dans une certaine position
jusqu'à l'application d'une force suffisante pour contrecarrer la force de maintien, de façon à placer les parties dans
une autre position
[ISO 5598]
2 © ISO 2002 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 14617-4:2002(F)
3.10
dispositif d'accrochage
dispositif mécanique permettant à des parties mobiles, par exemple celles d'une vanne, de se déplacer dans une
direction, mais les empêchant de retourner à leur position initiale tant que l'accrochage n'a pas été dégagé
[ISO 5598]
3.11
dispositif de blocage
dispositif mécanique empêchant des parties mobiles, par exemple celles d'un robinet, de se déplacer dans une
direction quelconque tant que le dispositif de blocage n'a pas été relâché
3.12
dispositif de déclenchement libre
〈dispositif de commutation électromécanique〉 dispositif mécanique permettant, par exemple à un disjoncteur, de se
déclencher et de rester en position de déclenchement indépendamment d'autres commandes de fonctionnement
[CEI 60050-441]
3.13
dispositif de verrouillage
dispositif mécanique permettant le fonctionnement de parties mobiles d'un composant, par exemple un contacteur,
en fonction de la position ou de l'état d'un autre composant à parties mobiles
[CEI 60050-441]
3.14
fonctionnement
déplacement de parties mécaniques, par exemple élément de fermeture d'un robinet d'arrêt ou les contacts d'un
dispositif de commutation électromécanique
[CEI 60050-441]
NOTE 1 Le sens du déplacement peut être défini en tant que manœuvre d'ouverture, manœuvre de fermeture, manœuvre
de mise en marche, manœuvre d'arrêt, etc.
NOTE 2 Le terme possède un sens spécifique pour ce qui se rapporte aux relais de mesure électriques. Un relais à
maximum/minimum de. fonctionne lorsque sa grandeur caractéristique atteint la valeur définie par valeur
croissante/décroissante (CEI 60050-448).
4 Éléments de base
4.1 Symboles de nature fondamentale
4.1.1 2008 Engrenage mécanique

4.1.2 2009
Embrayage, accouplement présenté en position dégagée

4.1.3 2010 Embrayage, accouplement présenté en position engagée

4.1.4 2011 Frein, présenté en position dégagée

© ISO 2002 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 14617-4:2002(F)
4.1.5 2012 Frein, présenté en position engagée

4.1.6 651 Forme 1 Dispositif de retard
Mouvement retardé lorsqu'il est effectué en direction du
centre de l'arc.

200 %
Voir R651 (4.2.1).
4.1.7 652
Forme 2

200 %
4.1.8 653 Dispositif de retard

Mouvements à gauche et à droite retardés.
200 % Voir R651 (4.2.1).
4.1.9 654 Dispositif de retour automatique dans le sens de la flèche

Voir R652 (4.2.2) et R653 (4.2.3).
Pour l'utilisation de ce symbole avec les symboles pour les
appareils de robinetterie, voir R2101 (8-4.2.1).
200 %
4.1.10 2002 Ressort

Voir R2001 (7-4.2.2).
4.1.11 655
Crantage de positionnement dans une position discrète

Voir R652 (4.2.2).
200 %
4.1.12 656 Crantage de positionnement dans une position discrète,
présenté en position dégagée

4.1.13 657 Crantage de positionnement dans une position discrète,

présenté en position engagée
4.1.14 658 Indication de position sans crantage

Indication de deux positions
4.1.15 659 Crantage de positionnement dans une position quelconque

Voir R652 (4.2.2).
200 %
4.1.16 660 Crantage de positionnement dans une position quelconque;

mouvement vers la gauche autorisé
200 %
4.1.17 661 Dispositif d'accrochage

200 %
4.1.18 662 Dispositif d'accrochage, présenté en position dégagée

4 © ISO 2002 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 14617-4:2002(F)
4.1.19 663 Dispositif d'accrochage, présenté en position engagée

4.1.20 664 Dispositif de blocage

200 %
4.1.21 665 Mécanisme de déclenchement libre

Voir R654 (4.2.4).
4.1.22 666 Dispositif de verrouillage

200 %
4.2 Règles d'application des symboles figurant en 4.1
4.2.1 R651 La double ligne doit être jointe au symbole correspondant à l'élément d'un composant ou
d'un dispositif qui est retardé. Pour des exemples, voir X653 (4.5.3) et X654 (4.5.4).
4.2.2 R652 Le symbole peut être omis si le symbole de composant représente un composant qui, par
définition, est pourvu d'un actionneur. Cf. 5.1, R683 (5.2.3) et R685 (5.2.5). Pour des
exemples, voir 5.5.
4.2.3 R653 Dans les symboles représentant des soupapes avec ressort
...
