Textiles — Assessment of the ignitability of bedding items — Part 2: Ignition source: match-flame equivalent

ISO 12952-2:2010 specifies tests for assessing the ignitability of all bedding items when subjected to a match-flame equivalent. ISO 12952-2:2010 applies to bedding items, which can normally be placed on a mattress, for example: mattress covers; underlays; incontinence sheets and pads; sheets; blankets; electric blankets; quilts (duvets) and covers; pillows (whatever the filling) and bolsters; pillowcases. ISO 12952-2:2010 does not apply to mattresses, bed bases and mattress pads.

Textiles — Évaluation de l'allumabilité des articles de literie — Partie 2: Source d'allumage: flamme simulant une allumette

L'ISO 12952-2:2010 spécifie des méthodes d'essai permettant d'évaluer l'allumabilité de tous les articles de literie sous l'action d'une flamme simulant une allumette. L'ISO 12952-2:2010 s'applique aux articles de literie qui peuvent normalement être placés sur un matelas, par exemple: housses de matelas; alèses; draps et molletons d'incontinence; draps; couvertures; couvertures électriques; dessus-de-lit matelassés (couettes) et couvre-lits; oreillers (quel que soit le rembourrage) et traversins; taies d'oreillers. L'ISO 12952-2:2010 ne s'applique pas aux matelas, sommiers et protège-matelas.

General Information

Status
Published
Publication Date
22-Sep-2010
Technical Committee
Drafting Committee
Current Stage
9093 - International Standard confirmed
Start Date
13-May-2016
Completion Date
22-Sep-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 12952-2:2010 - Textiles -- Assessment of the ignitability of bedding items
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 12952-2:2010 - Textiles -- Évaluation de l'allumabilité des articles de literie
French language
12 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 12952-2
Second edition
2010-10-01
Textiles — Assessment of the ignitability
of bedding items —
Part 2:
Ignition source: match-flame equivalent
Textiles — Évaluation de l'allumabilité des articles de literie —
Partie 2: Source d'allumage: flamme simulant une allumette
Reference number
ISO 12952-2:2010(E)
ISO 2010
---------------------- Page: 1 ----------------------
ISO 12952-2:2010(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

COPYRIGHT PROTECTED DOCUMENT
© ISO 2010

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 12952-2:2010(E)
Contents Page

Foreword ............................................................................................................................................................iv

Introduction.........................................................................................................................................................v

1 Scope......................................................................................................................................................1

2 Normative references............................................................................................................................1

3 Terms and definitions ...........................................................................................................................2

4 Principle..................................................................................................................................................2

5 Criteria of ignition..................................................................................................................................2

6 Health and safety of operators.............................................................................................................3

7 Apparatus...............................................................................................................................................3

8 Cleansing................................................................................................................................................5

9 Atmospheres for conditioning and testing.........................................................................................5

10 Test specimens......................................................................................................................................6

11 Test procedures.....................................................................................................................................6

12 Final examination ................................................................................................................................10

13 Test report............................................................................................................................................10

Annex A (informative) Recommended gas flow control ...............................................................................11

© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 12952-2:2010(E)

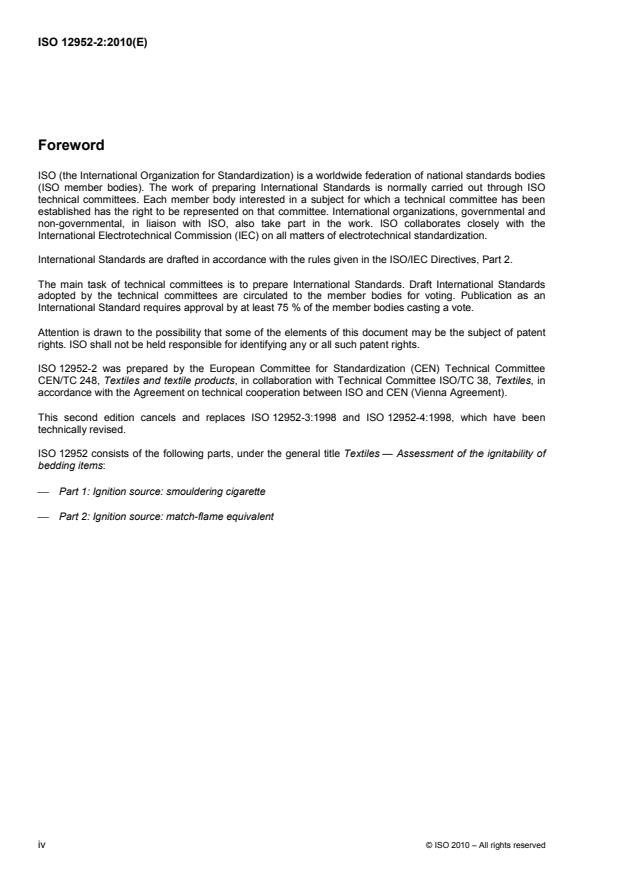

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 12952-2 was prepared by the European Committee for Standardization (CEN) Technical Committee

CEN/TC 248, Textiles and textile products, in collaboration with Technical Committee ISO/TC 38, Textiles, in

accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This second edition cancels and replaces ISO 12952-3:1998 and ISO 12952-4:1998, which have been

technically revised.

ISO 12952 consists of the following parts, under the general title Textiles — Assessment of the ignitability of

bedding items:
⎯ Part 1: Ignition source: smouldering cigarette
⎯ Part 2: Ignition source: match-flame equivalent
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 12952-2:2010(E)
Introduction

Fires are sometimes caused by the ignition of bedding items by smokers' materials. The ignitability of bedding

items by a smouldering cigarette or a small open flame is therefore an important feature in the assessment of

the risk of fire.

It cannot be assumed that protection against a smouldering ignition source will automatically give protection

against flaming ignition. Users of this part of ISO 12952 should therefore consider the need to submit test

specimens to both cigarette and flaming ignition tests.

This part of ISO 12952 describes test methods with a match-flame equivalent as the ignition source. Testing

against the ignition source of a smouldering cigarette is covered in ISO 12952-1.

This part of ISO 12952 can be used for the assessment of ignitability of individual items of bedding and of

composite arrangements.
© ISO 2010 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 12952-2:2010(E)
Textiles — Assessment of the ignitability of bedding items —
Part 2:
Ignition source: match-flame equivalent

WARNING — This test relates only to the ignitability of materials under the particular conditions of

testing. It is not intended as a means of assessing the full potential fire hazard of the bedding item in

use. Particular attention is drawn to the possibility of ignition of lower parts of a bedding assembly

when using bedding items which are not themselves ignited. The performance of beds and mattresses

requires reference to testing and performance standards other than those described in this part of

ISO 12952.
1 Scope

This part of ISO 12952 specifies tests for assessing the ignitability of all bedding items when subjected to a

match-flame equivalent.

This part of ISO 12952 applies to bedding items, which can normally be placed on a mattress, for example:

⎯ mattress covers;
⎯ underlays;
⎯ incontinence sheets and pads;
⎯ sheets;
⎯ blankets;
⎯ electric blankets;
⎯ quilts (duvets) and covers;
⎯ pillows (whatever the filling) and bolsters;
⎯ pillowcases.

This part of ISO 12952 does not apply to mattresses, bed bases and mattress pads.

2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.

ISO 3175-2 Textiles — Professional care, drycleaning and wetcleaning of fabrics and garments —

Part 2: Procedure for testing performance when cleaning and finishing using tetrachloroethene

ISO 3175-3, Textiles — Professional care, drycleaning and wetcleaning of fabrics and garments —

Part 3: Procedure for testing performance when cleaning and finishing using hydrocarbon solvents

© ISO 2010 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 12952-2:2010(E)

ISO 3175-4, Textiles — Professional care, drycleaning and wetcleaning of fabrics and garments —

Part 4: Procedure for testing performance when cleaning and finishing using simulated wetcleaning

ISO 4880, Burning behaviour of textiles and textile products — Vocabulary

ISO 6330:2000, Textiles — Domestic washing and drying procedures for textile testing

ISO 10528, Textiles — Commercial laundering procedure for textile fabrics prior to flammability testing

ISO 12952-1, Textiles — Assessment of the ignitability of bedding items — Part 1: Ignition source:

smouldering cigarette
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 4880 and in ISO 12952-1 apply.

4 Principle

A test specimen placed on a testing substrate is subjected to a small open flame placed on top of and/or

below the test specimen. Any progressive smouldering and/or flaming is noted.
Where the actual mattress used is known, it can replace the testing substrate.
5 Criteria of ignition
5.1 Progressive smouldering ignition

All the types of behaviour given in a) to d) are considered to be progressive smouldering ignition:

a) any test specimen that displays escalating combustion behaviour, making it unsafe to continue the test,

and that requires forcible extinction;

b) any test specimen that smoulders until it is consumed, within a period of 15 min following the removal of

the ignition source;

c) any test specimen that produces externally detectable amounts of smoke, heat or glowing, after a period

of 15 min following the removal of the ignition source;

d) any test specimen that, on final examination (see Clause 12), shows evidence of active smouldering.

NOTE In practice, it has been found that there is usually a clear distinction between materials which char under the

influence of an ignition source, but which do not propagate further (non-progressive), and those where smouldering

develops and spreads (progressive).
5.2 Flaming ignition
The following types of behaviour are considered to be flaming ignition:

a) any test specimen that displays escalating combustion behaviour, making it unsafe to continue the test,

and that requires forcible extinction;
b) any test assembly that burns until it is consumed within the test duration;

c) any test specimen that continues to flame for more than 120 s after removal of the ignition source.

2 © ISO 2010 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 12952-2:2010(E)
6 Health and safety of operators

WARNING — There is a considerable risk with these tests and it is essential that suitable precautions

be taken, which may include the provision of breathing apparatus and protective clothing.

In the interest of safety, the tests shall be conducted in a suitable fume cupboard or purpose-built

room, so that individuals are not exposed to fumes (see 7.4).

Readily accessible suitable means of extinguishing the test specimens shall be provided. Extinction

of test specimens can be difficult and care should be taken to dispose of them only when they are

completely inert. It can be necessary to immerse smouldering specimens in water or place them in a

sealed non-combustible enclosure. To ensure complete safety, other suitable steps can be required.

7 Apparatus
7.1 Test rig

A suitable test rig is illustrated in Figure 1. It consists of a platform of open mesh of at least 450 mm × 450 mm,

supported by a solid base. The test rig shall correspond to the dimensions of the test specimen, but can be

larger than the test specimen.

The size of the mesh and the angle iron dimensions given in Figure 1 are not critical.

For the tests, the rig is placed within the test enclosure (see 7.4).
7.2 Stopwatch

A stopwatch shall be used, capable of reading to the nearest second and measuring for at least 1 h.

7.3 Ignition source: butane-gas flame

A burner tube made of stainless steel, of (8,0 ± 0,1) mm outside diameter, (6,5 ± 0,1) mm internal diameter

and (200 ± 5) mm in length, is connected by flexible tubing, via a flowmeter, fine-control valve, on-off valve

and cylinder regulator providing a nominal outlet pressure of 2,8 kPa , to a cylinder providing commercial

butane.

The flowmeter shall be calibrated to supply a nominal butane-gas flow rate at 25 °C of (45

...

NORME ISO
INTERNATIONALE 12952-2
Deuxième édition
2010-10-01
Textiles — Évaluation de l'allumabilité
des articles de literie —
Partie 2:
Source d'allumage: flamme simulant une
allumette
Textiles — Assessment of the ignitability of bedding items —
Part 2: Ignition source: match-flame equivalent
Numéro de référence
ISO 12952-2:2010(F)
ISO 2010
---------------------- Page: 1 ----------------------
ISO 12952-2:2010(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 12952-2:2010(F)
Sommaire Page

Avant-propos .....................................................................................................................................................iv

Introduction.........................................................................................................................................................v

1 Domaine d'application ..........................................................................................................................1

2 Références normatives.........................................................................................................................1

3 Termes et définitions ............................................................................................................................2

4 Principe...................................................................................................................................................2

5 Critères d'allumage ...............................................................................................................................2

6 Santé et sécurité des opérateurs.........................................................................................................3

7 Appareillage ...........................................................................................................................................3

8 Nettoyage ...............................................................................................................................................5

9 Atmosphères de conditionnement et d'essai.....................................................................................5

10 Éprouvettes............................................................................................................................................6

11 Modes opératoires d'essai ...................................................................................................................6

12 Examen final ........................................................................................................................................11

13 Rapport d'essai....................................................................................................................................11

Annexe A (informative) Recommandations pour la régulation du débit du gaz ........................................12

© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 12952-2:2010(F)

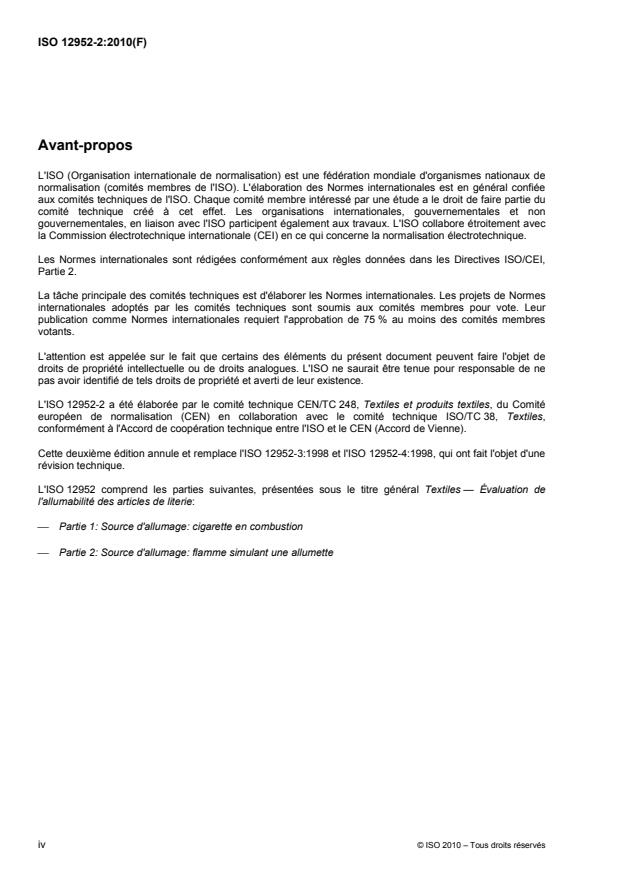

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 12952-2 a été élaborée par le comité technique CEN/TC 248, Textiles et produits textiles, du Comité

européen de normalisation (CEN) en collaboration avec le comité technique ISO/TC 38, Textiles,

conformément à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Cette deuxième édition annule et remplace l'ISO 12952-3:1998 et l'ISO 12952-4:1998, qui ont fait l'objet d'une

révision technique.

L'ISO 12952 comprend les parties suivantes, présentées sous le titre général Textiles — Évaluation de

l'allumabilité des articles de literie:
⎯ Partie 1: Source d'allumage: cigarette en combustion
⎯ Partie 2: Source d'allumage: flamme simulant une allumette
iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 12952-2:2010(F)
Introduction

Les incendies sont parfois provoqués par l'allumage d'articles de literie par les matériaux utilisés par les

fumeurs. L'allumabilité des articles de literie par une cigarette en combustion ou par une petite flamme nue

est, par conséquent, un facteur important à prendre en compte lors de l'évaluation des risques d'incendie.

Il n'est pas possible de supposer que la protection contre une source d'allumage sans flamme (feu couvant)

fournit automatiquement une protection contre l'allumage par flamme. Il convient par conséquent que les

utilisateurs de la présente partie de l'ISO 12952 envisagent la nécessité de soumettre des éprouvettes aussi

bien à l'essai d'allumage à la cigarette qu'à l'essai d'allumage à la flamme.

La présente partie de l'ISO 12952 décrit des méthodes d'essai avec une flamme simulant une allumette

comme source d'allumage. Les essais utilisant une cigarette en combustion comme source d'allumage sont

traités dans l'ISO 12952-1.

La présente partie de l'ISO 12952 peut être utilisée pour l'évaluation de l'allumabilité d'articles de literie, pris

isolément, ou d'ensembles composites.
© ISO 2010 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 12952-2:2010(F)
Textiles — Évaluation de l'allumabilité des articles de literie —
Partie 2:
Source d'allumage: flamme simulant une allumette

AVERTISSEMENT — L'essai décrit porte uniquement sur l'allumabilité des matériaux dans certaines

conditions d'essai. Il n'est pas destiné à l'évaluation du risque potentiel total d'incendie présenté par

l'article de literie lors de son usage. L'attention est attirée sur la possibilité d'allumage des parties

inférieures des assemblages lit-literie lors de l'utilisation d'articles de literie qui ne sont pas eux-

mêmes allumés. Pour les lits et matelas, il doit être fait référence à d'autres normes d'essai et de

performances que celles décrites dans la présente partie de l'ISO 12952.
1 Domaine d'application

La présente partie de l'ISO 12952 spécifie des méthodes d'essai permettant d'évaluer l'allumabilité de tous les

articles de literie sous l'action d'une flamme simulant une allumette.

La présente partie de l'ISO 12952 s'applique aux articles de literie qui peuvent normalement être placés sur

un matelas, par exemple:
⎯ housses de matelas;
⎯ alèses;
⎯ draps et molletons d'incontinence;
⎯ draps;
⎯ couvertures;
⎯ couvertures électriques;
⎯ dessus-de-lit matelassés (couettes) et couvre-lits;
⎯ oreillers (quel que soit le rembourrage) et traversins;
⎯ taies d'oreillers.

La présente partie de l'ISO 12952 ne s'applique pas aux matelas, sommiers et protège-matelas.

2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).

ISO 3175-2, Textiles — Entretien professionnel, nettoyage à sec et nettoyage à l'eau des étoffes et des

vêtements — Partie 2: Mode opératoire pour évaluer la résistance au nettoyage et à la finition lors du

traitement au tétrachloroéthylène
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 12952-2:2010(F)

ISO 3175-3, Textiles — Entretien professionnel, nettoyage à sec et nettoyage à l'eau des étoffes et des

vêtements — Partie 3: Mode opératoire pour évaluer la résistance au nettoyage et à la finition avec des

solvants hydrocarbonés

ISO 3175-4, Textiles — Entretien professionnel, nettoyage à sec et nettoyage à l'eau des étoffes et des

vêtements — Partie 4: Mode opératoire pour évaluer la résistance au nettoyage et à la finition lors d'un

nettoyage à l'eau simulé

ISO 4880, Comportement au feu des textiles et des produits textiles — Vocabulaire

ISO 6330:2000, Textiles — Méthodes de lavage et de séchage domestiques en vue des essais des textiles

ISO 10528, Textiles — Blanchissage commercial des étoffes textiles en vue des essais d'inflammabilité

ISO 12952-1, Textiles — Évaluation de l'allumabilité des articles de literie — Partie 1: Source d'allumage:

cigarette en combustion
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 4880 et l'ISO 12952-1

s'appliquent.
4 Principe

Une éprouvette placée sur un substrat d'essai est soumise à l'action d'une petite flamme nue placée au-

dessus et/ou au-dessous de l'éprouvette. Toute présence d'un feu couvant progressif et/ou d'une

inflammation est notée.

Lorsque le matelas réel utilisé est connu, il peut remplacer le substrat d'essai.

5 Critères d'allumage
5.1 Allumage progressif sans flamme (feu couvant)

Tous les types de comportement indiqués de a) à d) sont considérés comme des allumages progressifs sans

flamme (feux couvants):

a) toute éprouvette qui révèle un comportement de combustion s'intensifiant à un point qu'il devient

dangereux de poursuivre l'essai et qu'il est nécessaire de recourir à une extinction volontaire;

b) toute éprouvette qui produit un feu couvant et se consume après une période de 15 min suivant le retrait

de la source d'allumage;

c) toute éprouvette qui produit de la fumée, de la chaleur ou de l'incandescence en quantités détectables de

l'extérieur, après une période de 15 min suivant le retrait de la source d'allumage;

d) toute éprouvette qui, à l'examen final (voir Article 12), présente des signes de feu couvant actif.

NOTE En pratique, il a été constaté qu'on distingue généralement clairement les matériaux qui peuvent se

carboniser sous l'influence de la cigarette en combustion mais qui ne propagent pas l'inflammation (combustion non

progressive) et ceux pour lesquels la combustion se développe et s'étend (combustion progressive).

5.2 Allumage par inflammation

Les types de comportement suivants sont considérés comme un allumage par inflammation:

a) toute éprouvette qui révèle un comportement de combustion s'intensifiant à un point qu'il devient

dangereux de poursuivre l'essai et qu'il est nécessaire de recourir à une extinction volontaire;

2 © ISO 2010 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 12952-2:2010(F)
b) tout assemblage d'essai qui brûle et se consume pendant la durée d'essai;

c) toute éprouvette qui continue à flamber pendant plus de 120 s après le retrait de la source d'allumage.

6 Santé et sécurité des opérateurs

AVERTISSEMENT — Ces essais présentent des risques considérables et il est essentiel de prendre

les précautions qui s'imposent, ces dernières pouvant inclure la mise à disposition d'appareils

respiratoires et de vêtements de protection.

Par mesure de sécurité, les essais doivent être effectués dans une hotte à fumée adéquate ou dans un

local construit spécialement à cet effet afin que les personnes ne soient pas exposées aux fumées

(voir 7.4).

Des dispositifs d'extinction appropriés et facilement accessibles doivent être prévus. L'extinction des

éprouvettes peut être difficile et il convient de veiller à ne les éliminer que lorsqu'elles sont totalement

inertes. Il peut être nécessaire d'immerger les éprouvettes en combustion progressive dans l'eau ou

de les placer dans une enceinte hermétique non combustible. Pour assurer une sécurité totale, il peut

être nécessaire de prendre d'autres dispositions jugées appropriées.
7 Appareillage
7.1 Châssis d'essai

Un châssis d'essai approprié est illustré à la Figure 1. Il est composé d'une grille mesurant au moins

450 mm × 450 mm, maintenue par un support solide. Le châssis d'essai doit correspondre aux dimensions de

l'éprouvette, mais peut être plus grand.

L'ouverture des mailles et les dimensions des cornières illustrées à la Figure 1 ne sont pas critiques.

Pour les essais, le châssis est placé à l'intérieur de l'enceinte d'essai (voir 7.4).

7.2 Chronomètre

Un chronomètre donnant une lecture à la seconde près et pouvant fonctionner pendant au moins 1 h doit être

utilisé.
7.3 Source d'allumage: flamme de gaz butane

Un tube de brûleur en acier inoxydable ayant un diamètre extérieur de (8,0 ± 0,1) mm, un diamètre intérieur

de (6,5 ± 0,1) mm et une longueur de (200 ± 5) mm est relié au moyen d'un tuyau souple, via un débitmètre,

une vanne de commande précise, une vanne de fermeture du circuit et un détendeur donnant une pression

nominale d'alimentation de 2,8 kPa , à une bouteille de butane commercial.

Le débitmètre doit être étalonné de manière à fournir du gaz butane à un débit nominal de (45 ± 1) ml/min à

25 °C. La longueur du tuyau souple de liaison reliant la sortie du débitmètre au tube du brûleur doit être de

2,5 m à 3 m (voir aussi l'Ann
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
