ISO 22553-5:2019

Paints and varnishes - Electro-deposition coatings - Part 5: Determination of sieve residue

This document specifies a method for the determination of soiling material, e.g. from previous processes, non-dispersed paint particles and other foreign material in the electro-deposition coating material. It is applicable to electro-deposition coatings for automotive industries and other general industrial applications, e.g. chiller units, consumer products, radiators, aerospace, agriculture. In practice, increased sieve residue can have different causes, such as metal particles, which are introduced together with the object to be coated, or clots.

Peintures et vernis — Peintures d'électrodéposition — Partie 5: Détermination du refus sur tamis

Le présent document spécifie une méthode de détermination de salissures, par ex. issues de procédés antérieurs, de particules de peinture non dispersées et autres matières étrangères dans la peinture d'électrodéposition. Il est applicable aux peintures d'électrodéposition destinées aux industries automobiles et autres applications industrielles générales, par ex. unités frigorifiques, biens de consommation, radiateurs, aérospatial, agriculture. Dans la pratique, l'augmentation du refus sur tamis peut avoir différentes causes, telles que des particules métalliques qui sont introduites conjointement avec l'objet à revêtir, ou des grumeaux.

General Information

• Status: Published
• Publication Date: 14-Oct-2019
• ICS: 87.040 - Paints and varnishes
• Technical Committee: ISO/TC 35/SC 9 - General test methods for paints and varnishes
• Drafting Committee: ISO/TC 35/SC 9/WG 30 - Properties prior to and during application and drying
• Current Stage: 9093 - International Standard confirmed
• Start Date: 17-Mar-2025
• Completion Date: 13-Dec-2025

Overview

ISO 22553-5:2019 specifies a laboratory method for the determination of sieve residue in electro-deposition coatings (e-coat). The test quantifies soiling material such as non-dispersed paint particles, clots or foreign matter (for example metal particles introduced with the object to be coated) that remain on a specified sieve after passing a known volume of e‑coat. The method is applicable to automotive and general industrial electro-deposition coatings (chillers, consumer products, radiators, aerospace, agriculture).

Key topics and technical requirements

• Principle: pass a specified volume of homogenized e-coat through a sieve and weigh the residue left on the sieve to report mass per volume (mg/L).
• Apparatus and materials: ordinary lab equipment plus
  • two plastic cups without bottoms (Ø ≈ 7 cm),
  • sieve cloth (mesh ≈ 30 µm, sieve size ≈ 10 × 10 cm, e.g., polyamide),
  • metal or glass weighing dish (Ø 8 ± 2 cm) resistant to ~110 °C,
  • metal paper clip, balance accurate to 1 mg,
  • demineralized water (per ISO 23321).
• Sample volume: minimum V = 2 L of homogenized e-coat is passed through the sieve.
• Procedure highlights:
  • Dry and weigh the sieve cloth assembly (m1).
  • Filter the specified e-coat volume through the mounted sieve, rinse residue with demineralized water, remove and dry the sieve assembly at 80 °C for 30 min, cool and weigh (m2).
  • Test performed in duplicate.
• Calculation: sieve residue d_sr = (m2 − m1) / V in mg/L.
• Reporting: include product identification, reference to ISO 22553-5:2019, test result, any deviations, unusual observations and test date.

Practical applications

• Quality control (QC) of e‑coat production lines to detect instability, coagulation or contamination that leads to filter clogging, sedimentation or coating defects.
• Root‑cause analysis when surface defects or process upsets are observed (e.g., metal debris from parts, clots).
• Supplier and incoming inspection for e-coat batches used across automotive, aerospace and industrial manufacturing.
• R&D and formulation stability testing to evaluate dispersion stability under different conditions.

Who should use this standard

• Laboratory technicians and QA teams in coating manufacturers and OEMs
• Process engineers and production managers in electro-deposition operations
• Coating formulators and materials scientists conducting stability evaluations
• Third‑party test labs offering e-coat analytics

Related standards

• ISO 22553 series (other parts covering e-coat vocabulary and methods)
• ISO 22553-1 (vocabulary)
• ISO 4618 (paints and varnishes - terms and definitions)
• ISO 23321 (demineralized water specification)

Keywords: ISO 22553-5:2019, electro-deposition coatings, e-coat, sieve residue, determination of sieve residue, paints and varnishes, e-coat quality control, sieve mesh 30 µm.

Standards Content (Sample)

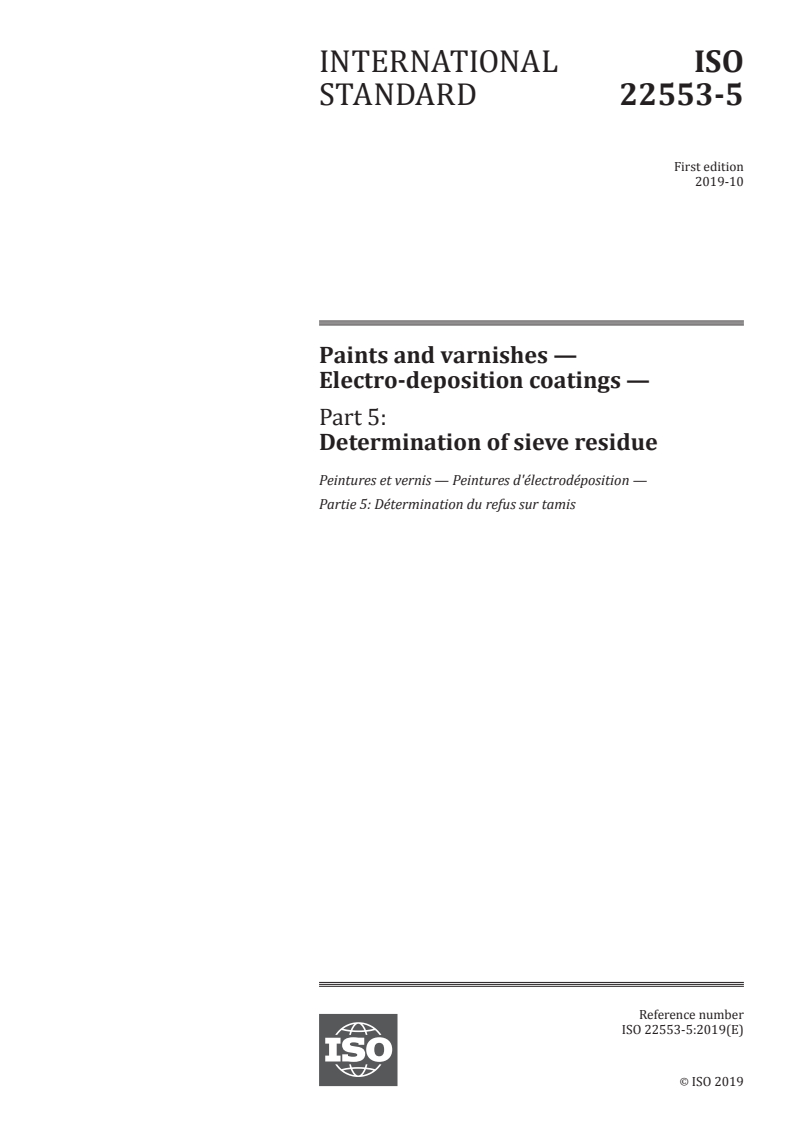

INTERNATIONAL ISO
STANDARD 22553-5
First edition
2019-10
Paints and varnishes —
Electro-deposition coatings —
Part 5:
Determination of sieve residue
Peintures et vernis — Peintures d'électrodéposition —
Partie 5: Détermination du refus sur tamis
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

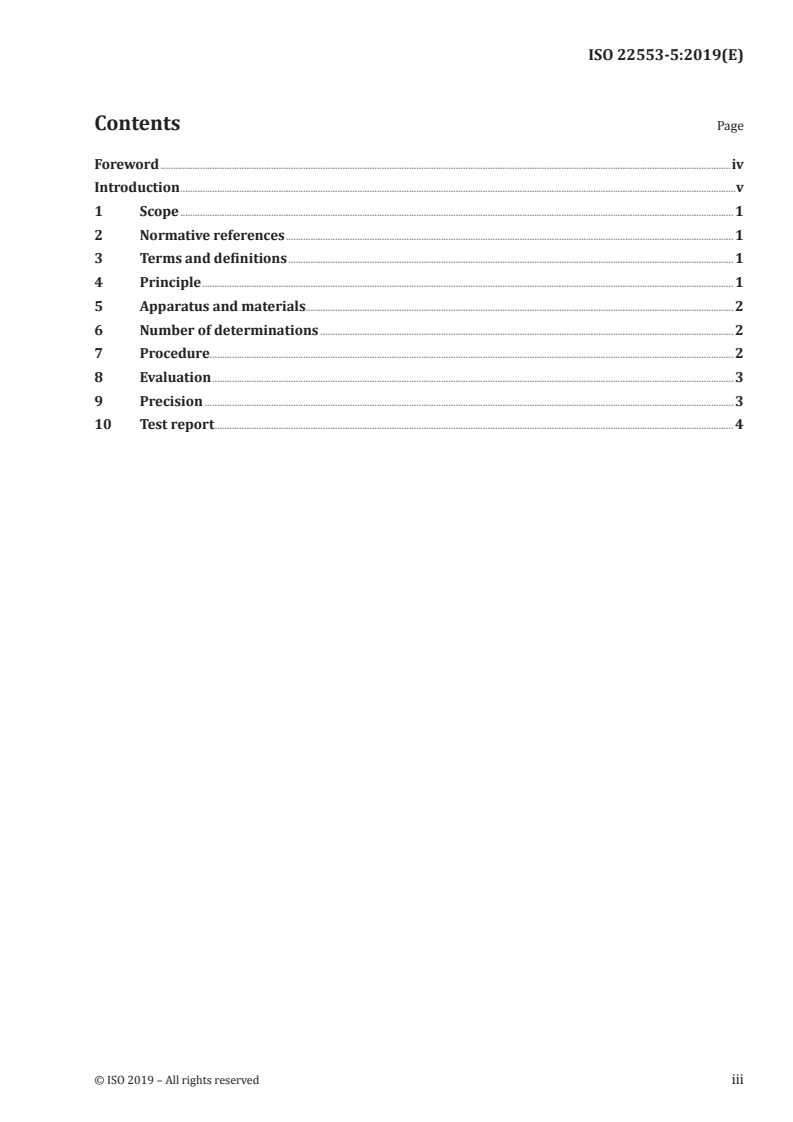

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus and materials. 2
6 Number of determinations . 2
7 Procedure. 2
8 Evaluation . 3
9 Precision . 3
10 Test report . 4

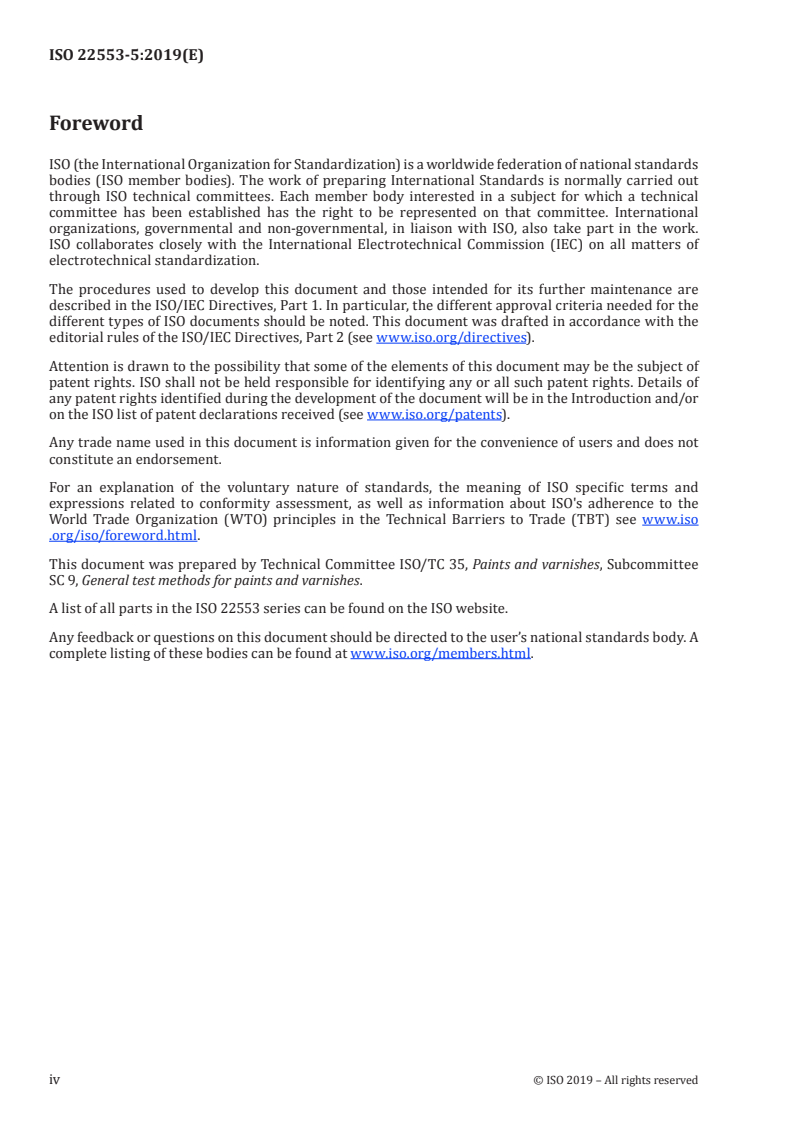

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
A list of all parts in the ISO 22553 series can be found on the ISO website.
Any feedback or questions on this document should be directed t
...

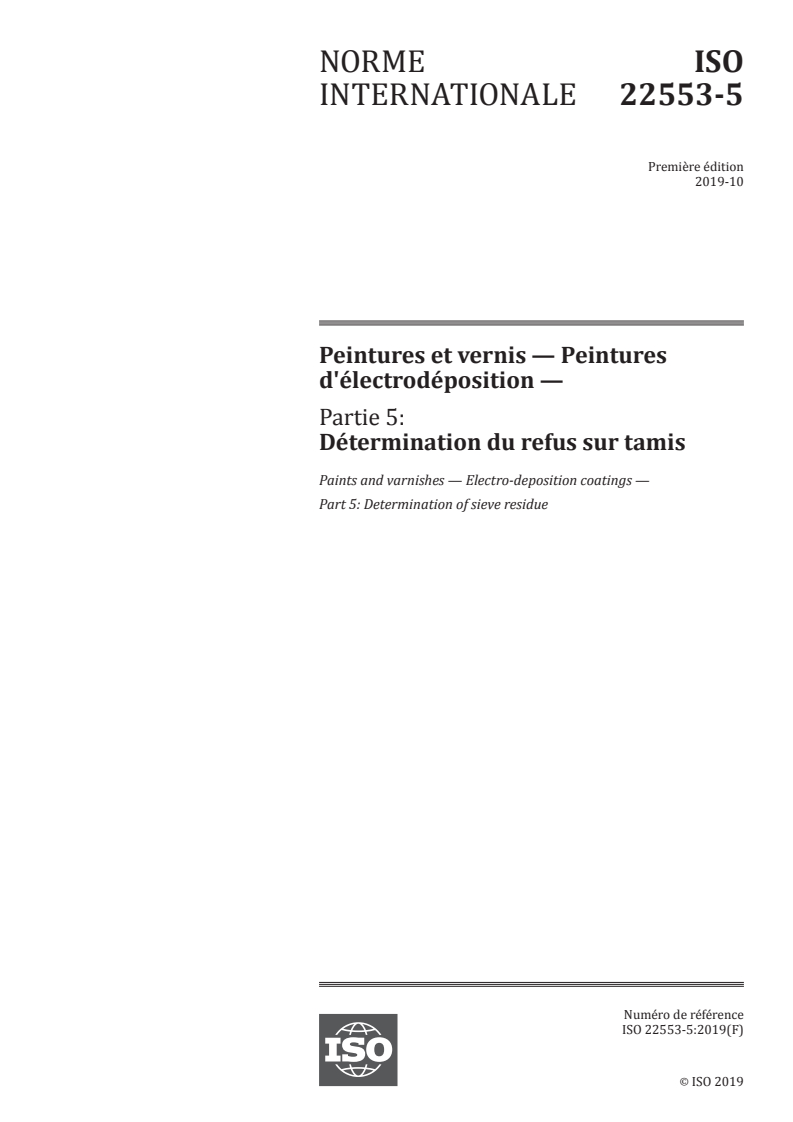

NORME ISO
INTERNATIONALE 22553-5
Première édition
2019-10
Peintures et vernis — Peintures
d'électrodéposition —
Partie 5:
Détermination du refus sur tamis
Paints and varnishes — Electro-deposition coatings —
Part 5: Determination of sieve residue
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

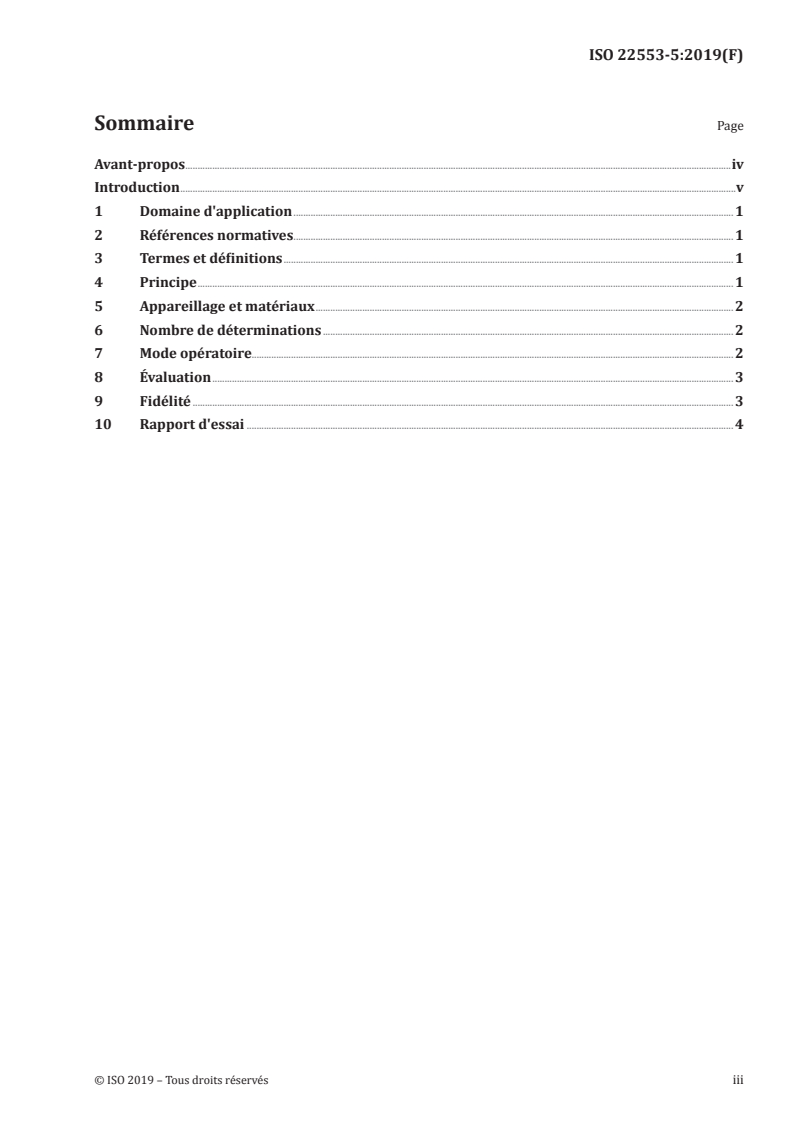

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage et matériaux . 2
6 Nombre de déterminations . 2
7 Mode opératoire. 2
8 Évaluation . 3
9 Fidélité . 3
10 Rapport d'essai . 4

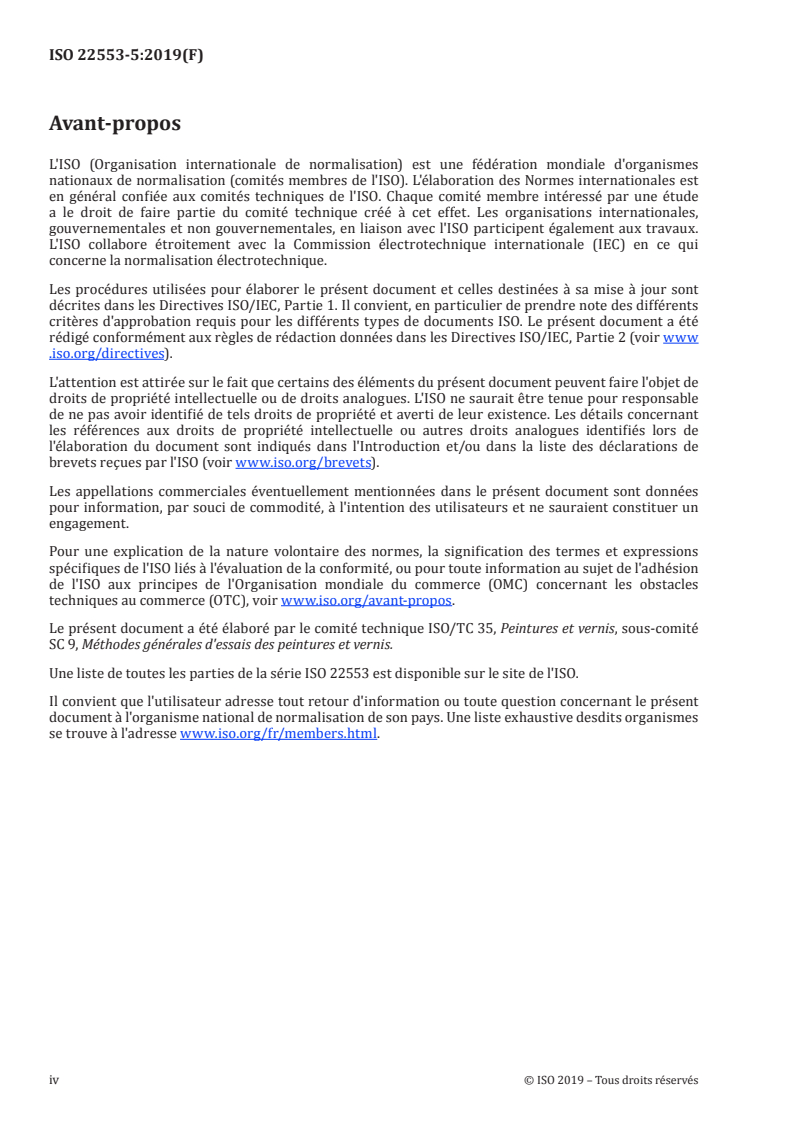

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d'essais des peintures et vernis.
Une liste de toutes les parties de la série ISO 22553 est disponible sur le site de l'ISO.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adr
...
