ISO 21227-4:2008

Paints and varnishes — Evaluation of defects on coated surfaces using optical imaging — Part 4: Evaluation of filiform corrosion

ISO 21227-4:2008 describes a method for evaluating filiform corrosion by means of digital optical imaging. Only the evalution procedure is described. The filiform corrosion itself is produced in accordance with other standards.

Peintures et vernis — Évaluation par imagerie optique des défauts des surfaces revêtues — Partie 4: Évaluation de la corrosion filiforme

L'ISO 21227‑4:2008 spécifie une méthode permettant d'évaluer la corrosion filiforme au moyen de l'imagerie optique numérique. Seul le mode opératoire d'évaluation est spécifié. La corrosion filiforme elle-même est produite conformément à d'autres normes.

General Information

• Status: Published
• Publication Date: 09-Mar-2008
• ICS: 87.040 - Paints and varnishes
• Technical Committee: ISO/TC 35/SC 9 - General test methods for paints and varnishes
• Drafting Committee: ISO/TC 35/SC 9/WG 31 - Properties after application
• Current Stage: 9092 - International Standard to be revised
• Start Date: 16-May-2025
• Completion Date: 14-Feb-2026

Relations

• Consolidates: EN ISO 21227-4:2008 - Paints and varnishes - Evaluation of defects on coated surfaces using optical imaging - Part 4: Evaluation of filiform corrosion (ISO 21227-4:2008)
• Effective Date: 12-Feb-2026

Overview

ISO 21227-4:2008 - Paints and varnishes - Evaluation of defects on coated surfaces using optical imaging - Part 4: Evaluation of filiform corrosion describes a standardized, image-based procedure to quantify filiform corrosion on coated substrates using digital optical imaging. The document specifies the evaluation procedure only; production of filiform corrosion on test panels is carried out in accordance with ISO 4623-1, ISO 4623-2 or EN 3665.

Key topics and requirements

• Purpose: Provide an objective, reproducible method to measure filiform corrosion parameters from digital images rather than relying on subjective visual assessment.
• Imaging principle: Convert original colour or grey-scale images to binary form (thresholding) to detect damaged area and filaments, then calculate metrics such as damaged area, mean filament width and maximum filament length.
• Illumination: Must allow clear discrimination between damaged and undamaged areas. Bright-field or dark-field illumination can be used:
  • Glossy specimens: directional illumination recommended.
  • Matt specimens: dark-field illumination recommended.
  • When coating remains in place, directional reflection may help; after coating stripping, diffuse reflection is often sufficient.
• Resolution: Minimum image resolution of 6 pixels per millimetre is required; different resolutions can affect measured damaged area.
• Calibration: Scale must be calibrated in both X and Y directions (e.g., object micrometer) so digital measurements are accurate.
• Evaluation metrics:
  • Damaged area including scribe
  • Scribe area and scribe length evaluated
  • Mean filament width (calculated from measured areas and scribe length)
  • Maximum filament lengths on each side of the scribe
  • Optional extended metrics (Annex A): g-value (irregularity measure), most frequent filament length
• Reporting: Test report must include identification of coating, reference to ISO 21227-4, illumination and acquisition setup, image processing details, scribe length, assessment results, deviations and tester identity.
• Precision: Method precision data is not provided in the standard.

Applications and users

ISO 21227-4 is practical for:

• Paint and coating manufacturers validating corrosion resistance and comparing formulations
• Quality control laboratories performing reproducible, quantitative assessments
• Research and development teams studying coating performance and failure modes
• Aerospace, automotive and industrial coating testers who need standardized, image-based corrosion metrics

Using digital optical imaging for filiform corrosion supports faster, more objective comparisons across batches, coatings and test conditions.

Related standards

• ISO 4623-1 (filiform corrosion on steel substrates)
• ISO 4623-2 (filiform corrosion on aluminium substrates)
• EN 3665 (aerospace filiform corrosion test on aluminium alloys)
• ISO 21227-1 (general guidance on optical imaging evaluation)
• ISO 4628-10 (assessment of filament length distribution)

Keywords: ISO 21227-4, filiform corrosion, digital optical imaging, paints and varnishes, image analysis, corrosion evaluation, scribe, g-value, calibration, illumination, resolution.

Standards Content (Sample)

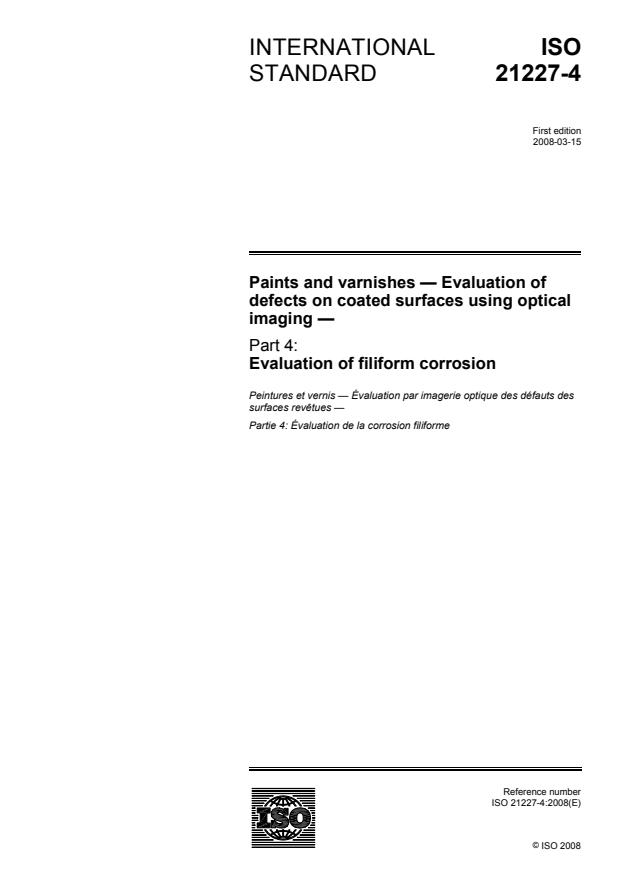

INTERNATIONAL ISO
STANDARD 21227-4
First edition
2008-03-15
Paints and varnishes — Evaluation of
defects on coated surfaces using optical
imaging —
Part 4:
Evaluation of filiform corrosion
Peintures et vernis — Évaluation par imagerie optique des défauts des
surfaces revêtues —
Partie 4: Évaluation de la corrosion filiforme

Reference number
©
ISO 2008
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved

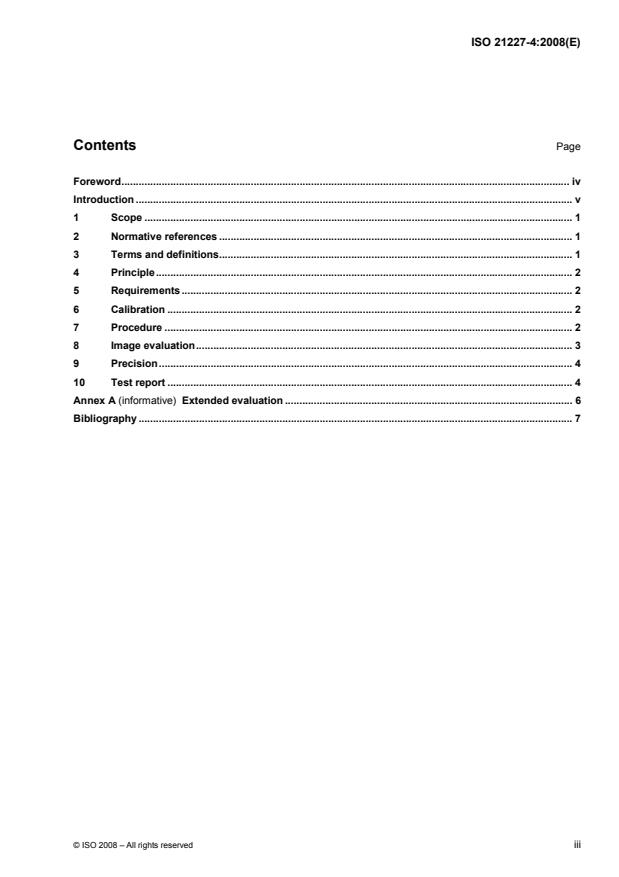

Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Principle. 2
5 Requirements . 2
6 Calibration . 2
7 Procedure . 2
8 Image evaluation. 3
9 Precision. 4
10 Test report . 4
Annex A (informative) Extended evaluation . 6
Bibliography . 7

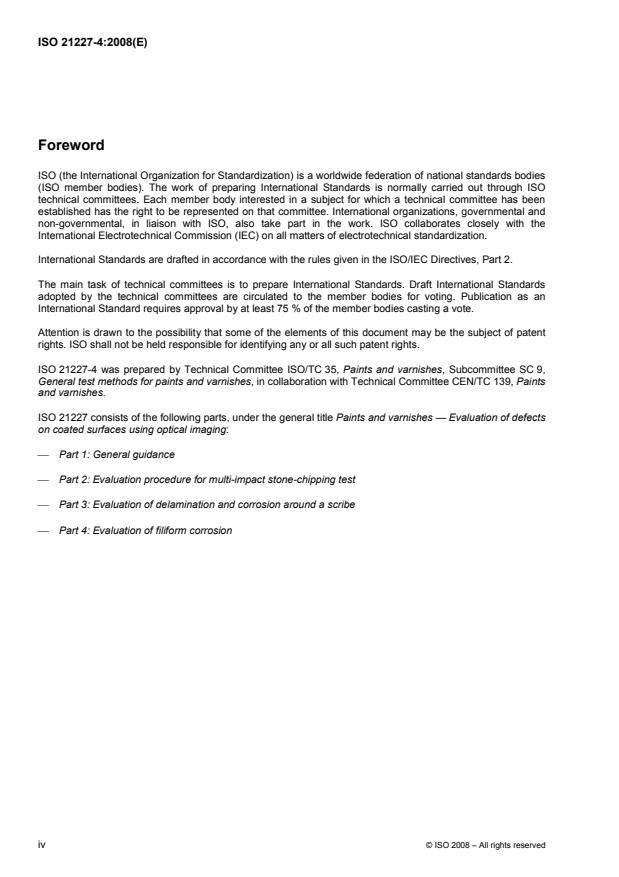

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 21227-4 was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee SC 9,
General test methods for paints and varnishes, in collaboration with Technical Committee CEN/TC 139, Paints
and varnishes.
ISO 21227 consists of the following parts, under the general title Paints and varnishes — Evaluation of defects
on coated surfaces using optical imaging:
⎯ Part 1: General guidance
⎯ Part 2: Evaluation procedure for multi-impact stone-chipping test
⎯ Part 3: Evaluation of delamination and corrosion around a scribe
⎯ Part 4: Evaluation of filiform corrosion
iv © ISO 2008 – All rights reserved

Introduction
Conventional ISO test methods used for evaluating surface defects and appearance changes often utilize
pictorial standards which depict particular types of surface deterioration and require human visual evaluation.
The technology described in the various parts of this International Standard can yield more objective, accurate,
quantitative and reproducible results when compared to the human visual evaluation techniques.

INTERNATIONAL STANDARD ISO 21227-4:2008(E)

Paints and varnishes — Evaluation of defects on coated
surfaces using optical imaging —
Part 4:
Evaluation of filiform corrosion
1 Scope
This part of ISO 21227 describes a method for evaluating filiform corrosion by means of digital optical imaging.
The filiform corrosion can be produced in accordance with ISO 4623-1, ISO 4623-2 or EN 3665.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4623-1, Paints and varnishes — Determination of resistance to filiform corrosion — Part 1: Steel
substrates
ISO 4623-2, Paints and varnishes — Determination of resistance to filiform corrosion — Part 2: Aluminium
substrates
ISO 21227-1, Paints and varnishes — Evaluation of defects on coated surfaces using optical imaging —
Part 1: General guidance
EN 3665, Aerospace series — Test met
...

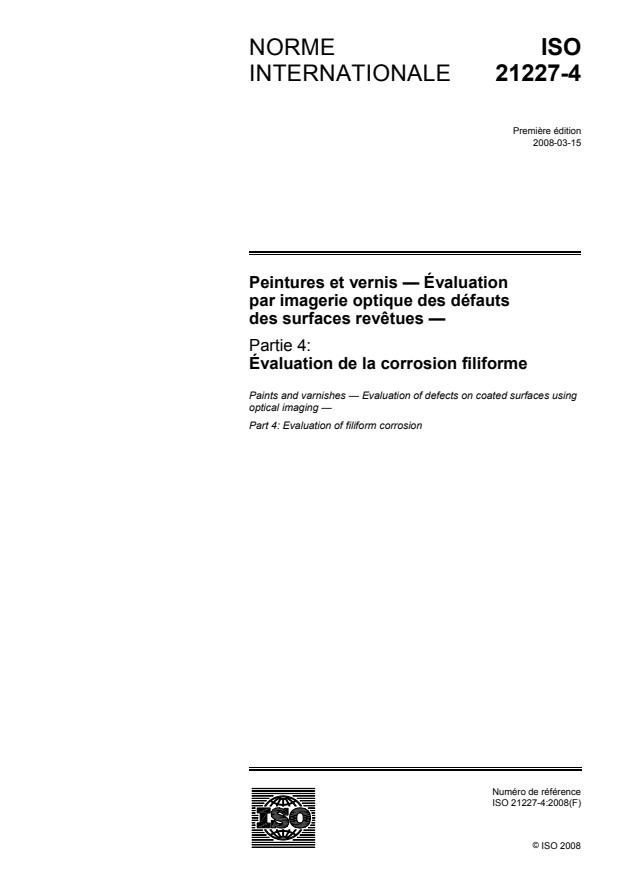

NORME ISO
INTERNATIONALE 21227-4
Première édition
2008-03-15
Peintures et vernis — Évaluation
par imagerie optique des défauts
des surfaces revêtues —
Partie 4:
Évaluation de la corrosion filiforme
Paints and varnishes — Evaluation of defects on coated surfaces using
optical imaging —
Part 4: Evaluation of filiform corrosion

Numéro de référence
©
ISO 2008
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés

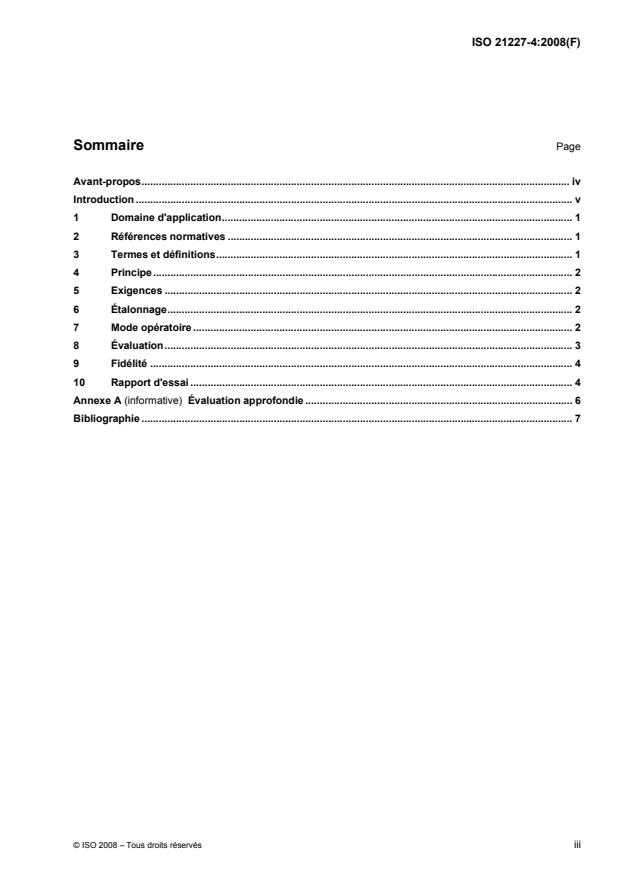

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Principe. 2
5 Exigences . 2
6 Étalonnage. 2
7 Mode opératoire . 2
8 Évaluation. 3
9 Fidélité . 4
10 Rapport d'essai . 4
Annexe A (informative) Évaluation approfondie . 6
Bibliographie . 7

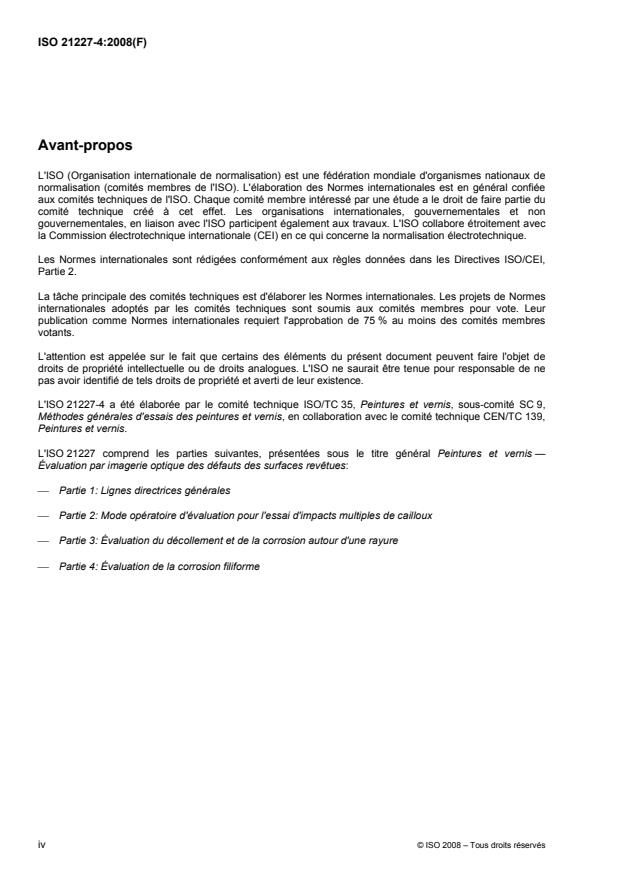

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 21227-4 a été élaborée par le comité technique ISO/TC 35, Peintures et vernis, sous-comité SC 9,
Méthodes générales d'essais des peintures et vernis, en collaboration avec le comité technique CEN/TC 139,
Peintures et vernis.
L'ISO 21227 comprend les parties suivantes, présentées sous le titre général Peintures et vernis —
Évaluation par imagerie optique des défauts des surfaces revêtues:
⎯ Partie 1: Lignes directrices générales
⎯ Partie 2: Mode opératoire d'évaluation pour l'essai d'impacts multiples de cailloux
⎯ Partie 3: Évaluation du décollement et de la corrosion autour d'une rayure
⎯ Partie 4: Évaluation de la corrosion filiforme
iv © ISO 2008 – Tous droits réservés

Introduction
Les méthodes d'essai conventionnelles de l'ISO permettant d'évaluer les défauts de surface et les
changements d'aspect font souvent appel à des clichés normalisés qui illustrent des types particuliers de
dégradation de surface et qui nécessitent un examen visuel humain. La technologie décrite dans les
différentes parties de la présente Norme internationale peut donner des résultats plus objectifs, précis,
quantitatifs et reproductibles que les techniques d'évaluation visuelle humaines.

NORME INTERNATIONALE ISO 21227-4:2008(F)

Peintures et vernis — Évaluation par imagerie optique
des défauts des surfaces revêtues —
Partie 4:
Évaluation de la corrosion filiforme
1 Domaine d'application
La présente partie de l'ISO 21227 spécifie une méthode permettant d'évaluer la corrosion filiforme au moyen
de l'imagerie optique numérique. La corrosion filiforme peut être produite comme décrit dans l'ISO 4623-1,
l'ISO 4623-2 ou l'EN 3665.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 4623-1, Peintures et vernis — Détermination de la résistance à la corrosion filiforme — Partie 1:
Subjectiles en acier
ISO 4623-2, Peintures et vernis — Détermination de la résistance à la corrosion filiforme — Partie 2:
Subjectiles en aluminium
ISO 21227-1, Peintures et vernis — Évaluation par imagerie optique des défauts des surfaces revêtues —
Partie 1: Lignes directrices générales
EN 3665, Série aérospatiale — Méthodes d'essai pour peintures et vernis — Essai de résistance à la
corrosion filiforme sur alliages d'aluminium
3 Termes et définitions
Pour les b
...
