ISO 24340:2006

Resilient floor coverings — Determination of thickness of layers

ISO 24340:2006 describes a method for determining the thickness of different layers of resilient floor coverings.

Revêtements de sols résilients — Détermination de l'épaisseur des couches

L'ISO 24340:2006 décrit une méthode de détermination de l'épaisseur des différentes couches de revêtements de sols résilients.

General Information

• Status: Published
• Publication Date: 09-Mar-2006
• ICS: 97.150 - Floor coverings
• Technical Committee: ISO/TC 219 - Floor coverings
• Drafting Committee: ISO/TC 219 - Floor coverings
• Current Stage: 9060 - Close of review
• Completion Date: 02-Dec-2030

Overview

ISO 24340:2006 specifies a laboratory method for determining the thickness of layers in resilient floor coverings using direct optical measurement. The standard defines sampling, specimen preparation, instrumentation, measurement procedure, calculation and reporting requirements to ensure consistent, repeatable layer-thickness results for sheet and tile products.

Key topics and technical requirements

• Principle: thickness measured directly by optical means (microscope or video microscope).
• Apparatus:
  • Microscope/video microscope with magnification of at least 40× and a micrometric scale or adjustable screen lines.
  • Two accuracy classes: eyepiece scale readable to 0.01 mm, or for thin layers an eyepiece readable to 0.0025 mm (for thicknesses below 0.05 mm).
  • Stage micrometer for calibration, lamp/light source, specimen holder, sharp blade and straightedge.
• Sampling & specimens:
  • Sheet coverings: five specimens (10 mm × 25 mm) evenly distributed across the width.
  • Tiles: one specimen (10 mm × 25 mm) from each of five separate tiles from the pack.
• Conditioning: specimens conditioned a minimum of 24 h at (23 ± 2) °C and (50 ± 5) % RH; test in same environment.
• Test procedure:
  • Cut specimens face down on a suitable board to ensure a clean edge.
  • Mount with the cut surface perpendicular to the optical axis.
  • Calibrate eyepiece against stage micrometer and record calibration factor.
  • Focus so both layer edges are sharp; take three readings per specimen at least 10 mm apart.
• Reporting & results:
  • Calculate mean thickness per layer; report to nearest 0.01 mm or 0.0025 mm depending on instrument.
  • Test report must identify samples, previous history, deviations, mean/min/max readings, and a statement of conformity with ISO 24340:2006.

Applications and who uses it

ISO 24340:2006 is used for quality control, product specification, compliance testing and material research by:

• Flooring manufacturers verifying layer structure and wear-layer thickness.
• Independent testing laboratories performing standardized optical thickness measurements.
• Specifiers, procurement officers and inspectors checking product conformity to stated construction.
• R&D teams assessing multilayer constructions and comparative product performance.

Keywords: ISO 24340:2006, resilient floor coverings, thickness of layers, optical measurement, microscope, wear layer thickness, sampling, conditioning, test procedure.

Related standards

• EN 429 - Resilient floor coverings - Determination of the thickness of layers.
• ASTM F410 - Standard test method for wear layer thickness of resilient floor coverings by optical measurement.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 24340
First edition
2006-03-15
Resilient floor coverings — Determination
of thickness of layers
Revêtements de sols résilients — Détermination de l'épaisseur des
couches
Reference number
©
ISO 2006
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved

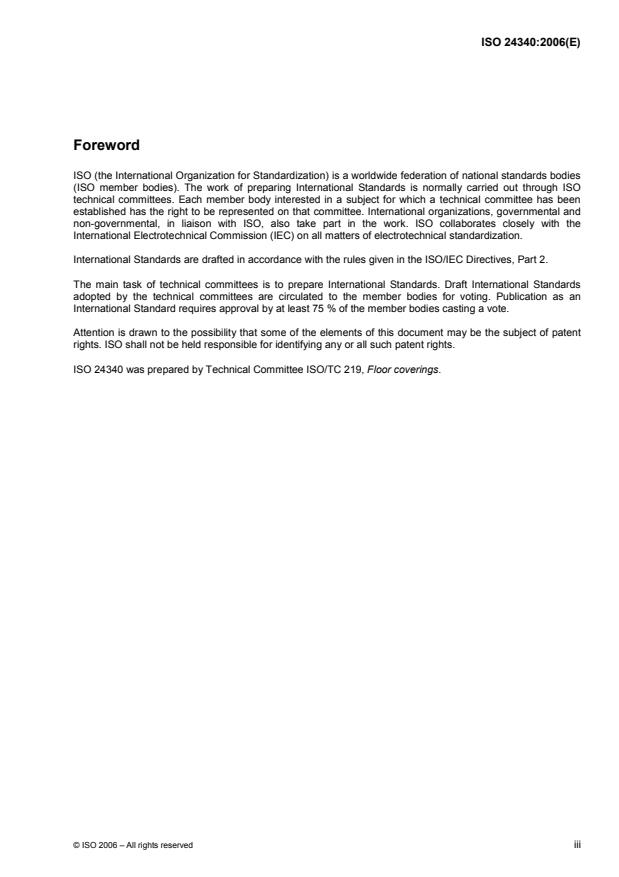

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 24340 was prepared by Technical Committee ISO/TC 219, Floor coverings.

INTERNATIONAL STANDARD ISO 24340:2006(E)

Resilient floor coverings — Determination of thickness of layers
1 Scope
This International Standard describes a method for determining the thickness of different layers of resilient
floor coverings.
2 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
2.1
layer
component of the same composition as part of a resilient floor covering with a given thickness, excluding
factory finishes
3 Principle
The thickness of layers is measured directly by optical means.
4 Apparatus
4.1 Microscope or video microscope
4.1.1 Microscope or video microscope, having a magnification of at least 40×, equipped with a micrometric
scale eyepiece for the microscope or adjustable screen lines for the video microscope, readable to 0,01 mm.
4.1.2 Microscope or video microscope, having a magnification of at least 40×, equipped with an eyepiece
micrometric scale readable to 0,002 5 mm used to measure a thickness below 0,05 mm.
4.2 Lamp (light source), to illuminate the sp
...

NORME ISO
INTERNATIONALE 24340
Première édition
2006-03-15
Revêtements de sols résilients —
Détermination de l'épaisseur des
couches
Resilient floor coverings — Determination of thickness of layers

Numéro de référence
©
ISO 2006
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés

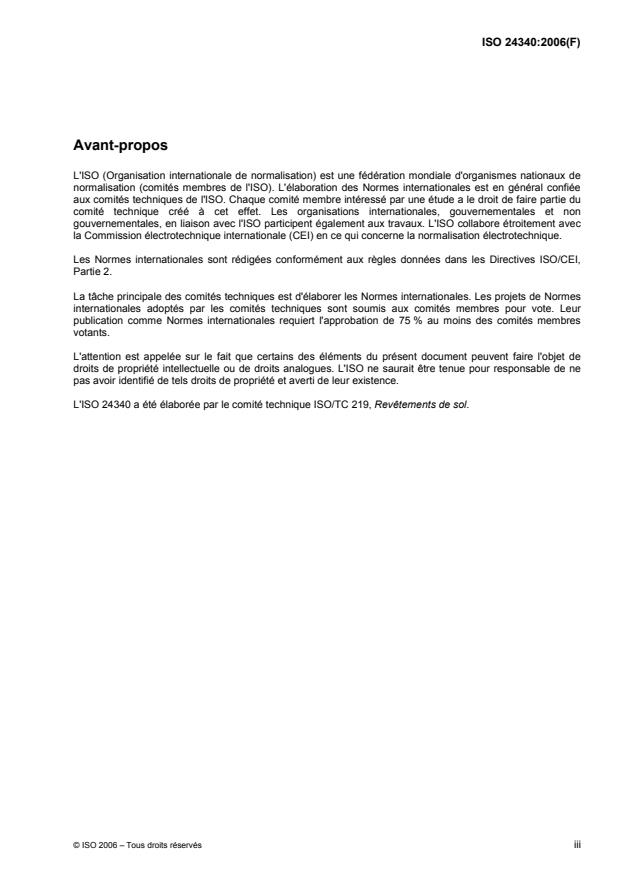

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 24340 a été élaborée par le comité technique ISO/TC 219, Revêtements de sol.
NORME INTERNATIONALE ISO 24340:2006(F)

Revêtements de sols résilients — Détermination de l'épaisseur
des couches
1 Domaine d'application
La présente Norme internationale décrit une méthode de détermination de l’épaisseur des différentes couches
de revêtements de sols résilients.
2 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
2.1
couche
composante d’un revêtement de sol, d’une épaisseur donnée, dont la composition est identique dans toute
l’épaisseur, à l’exclusion des finitions en usine
3 Principe
L’épaisseur des couches est mesurée directement à l’aide de dispositifs optiques.
4 Appareillage
4.1.1 Microscope ou vidéo-microscope, grossissant au moins 40 ×, équipé d’un oculaire micrométrique
dans le cas du microscope ou d’un écran réticulé réglable dans le cas du vidéo-microscope et permettant une
lecture à 0,01 mm près.
4.1.2 Microscope ou vidéo-microscope, grossissant au moins 40 ×, équipé d’un oculaire micrométrique
avec oculaire permettant une lecture à 0,002 5 mm près, utilisé pour mesurer les épaisseurs inférieures à
0,05 mm.
4.2 Lampe (source lumineus
...
