ISO 24675-2:2026

Railway applications — Running time calculation for timetabling — Part 2: Distance-speed diagrams and speed curves

This document specifies a practical procedure to create and verify distance-speed diagrams and speed curves using the parameters specified in ISO 24675-1, from which the shortest running time for railway timetabling is obtained by numerically integrating the speed curves. This document excludes running time calculation used for purposes other than timetabling.

Applications ferroviaires — Calcul des temps de parcours pour la construction des horaires — Partie 2: Diagrammes distance-vitesse et diagrammes de vitesse

Le présent document établit une procédure pratique pour créer et vérifier des diagrammes distance-vitesse et des diagrammes de vitesse en utilisant les paramètres spécifiés dans l’ISO 24675-1, à partir desquels le plus bref temps de parcours pour la construction des horaires ferroviaires est obtenu par l'intégration numérique des diagrammes de vitesse. Le présent document ne couvre pas les calculs de temps de parcours utilisés à d'autres fins que la construction des horaires.

General Information

• Status: Published
• Publication Date: 14-Apr-2026
• ICS: 03.220.30 - Transport by rail
• ICS: 45.020 - Railway engineering in general
• Technical Committee: ISO/TC 269/SC 3 - Operations and services
• Drafting Committee: ISO/TC 269/SC 3 - Operations and services
• Current Stage: 6060 - International Standard published
• Start Date: 15-Apr-2026
• Due Date: 16-Jan-2026
• Completion Date: 15-Apr-2026

Overview

ISO/FDIS 24675-2 specifies a practical procedure for creating and verifying distance‑speed diagrams and speed curves used to calculate the shortest running time for railway timetabling. Built to work with the input parameters defined in ISO 24675-1, the standard focuses on the physical motion of trains, describing how to derive a position‑based speed curve and obtain running time by numerical integration of that curve. The document targets railway infrastructure managers, operators and related organizations responsible for producing punctual, feasible daily, seasonal and strategic timetables.

Key Topics

• Distance‑speed diagrams and speed curves: Methods to represent train speed as a function of position along the infrastructure and to ensure the speed curve does not exceed the most restrictive speed profile at any location.
• Calculation principles: Emphasis on Newtonian motion applied to traction, resistance and braking forces to prepare realistic speed curves (as a precursor to time computation).
• Numerical integration: Shortest running time is obtained by integrating the prepared speed curve over the route.
• Verification and accuracy: Procedures to verify calculation results and check conformity with mandatory parameters and the most restrictive speed profiles.
• Input and dependencies: Uses the mandatory parameters and verifications defined in ISO 24675-1 and references related vocabularies such as ISO 24478 and IEC 60050-811.

Practical features covered in the standard include distance‑speed diagram presentation, bounding by restrictive speed profiles, and documented verification steps to ensure calculated values are reliable for timetabling.

Applications

ISO/FDIS 24675-2 is applicable where accurate running time forms the basis for scheduling and operations planning, including:

• Train timetabling (daily, seasonal, annual and strategic)
• Headway and line capacity assessment
• Rolling stock and crew scheduling
• Station and depot operation planning

By standardizing the creation and verification of speed curves and distance‑speed diagrams, the document helps improve punctuality, support consistent timetable production, and enable fair, repeatable calculations across infrastructure managers and operators.

Related Standards

• ISO 24675-1 - Requirements and mandatory input parameters for running time calculation (normative companion to Part 2).
• ISO 24478:2023 - Braking vocabulary used for defining braking terms.
• IEC 60050-811:2017 - Electrotechnical vocabulary relevant to traction and rolling stock.

Notes

• ISO/FDIS 24675-2 excludes running time calculations for purposes other than timetabling.
• Annexes in the document include illustrative examples of distance‑speed diagrams and calculation procedures for speed curves to assist implementation and verification.

Keywords: running time calculation, distance-speed diagrams, speed curves, shortest running time, timetabling, railway operators, infrastructure managers, numerical integration.

Standards Content (Sample)

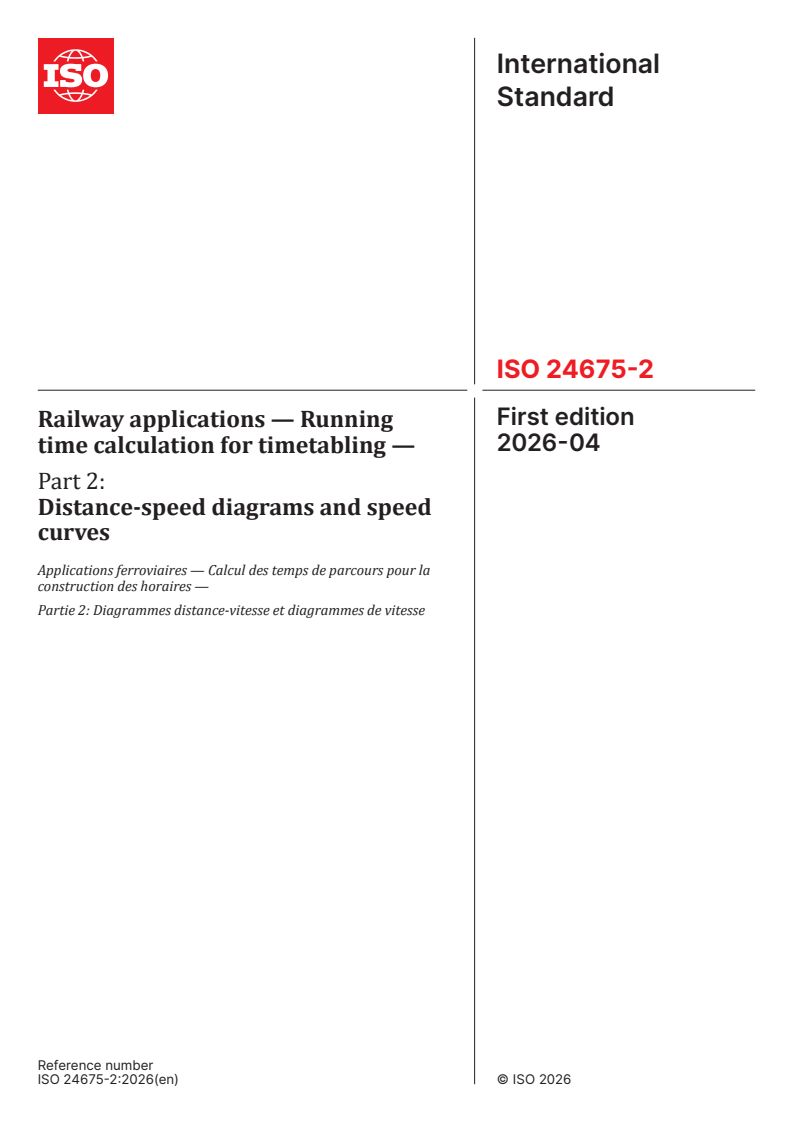

International
Standard
ISO 24675-2
First edition
Railway applications — Running
2026-04
time calculation for timetabling —
Part 2:
Distance-speed diagrams and speed
curves

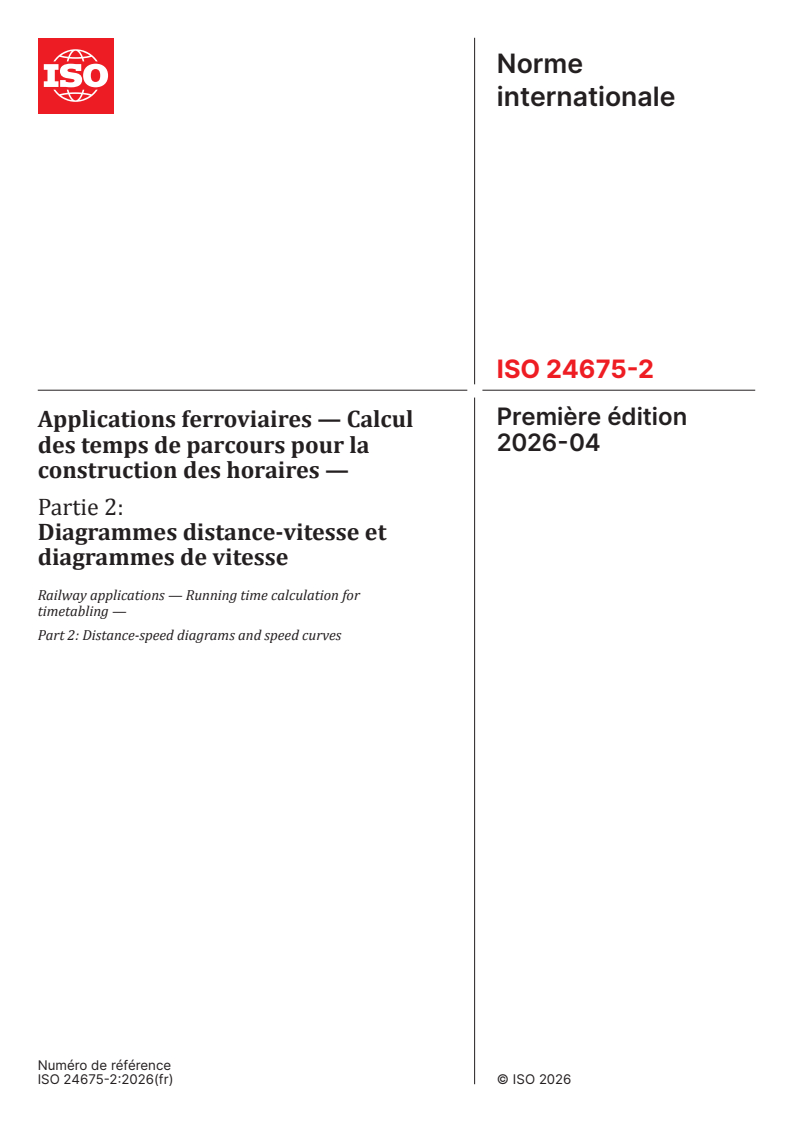

Applications ferroviaires — Calcul des temps de parcours pour la
construction des horaires —
Partie 2: Diagrammes distance-vitesse et diagrammes de vitesse
Reference number
© ISO 2026
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

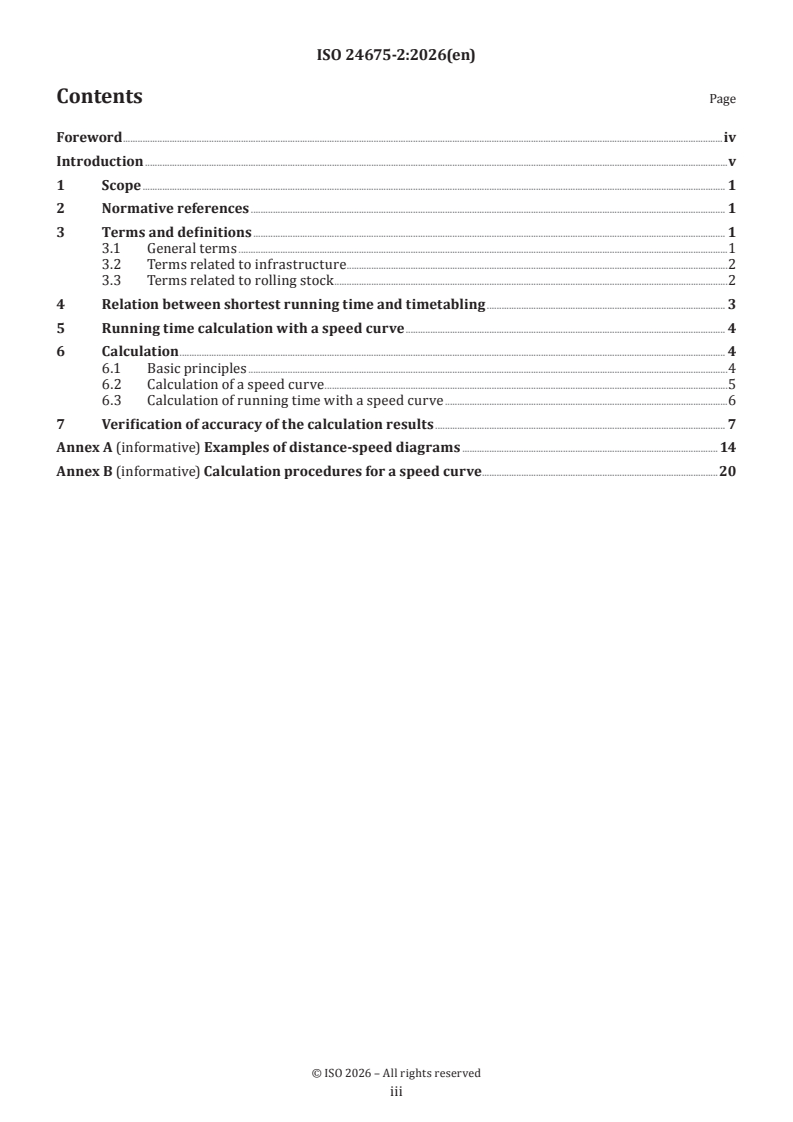

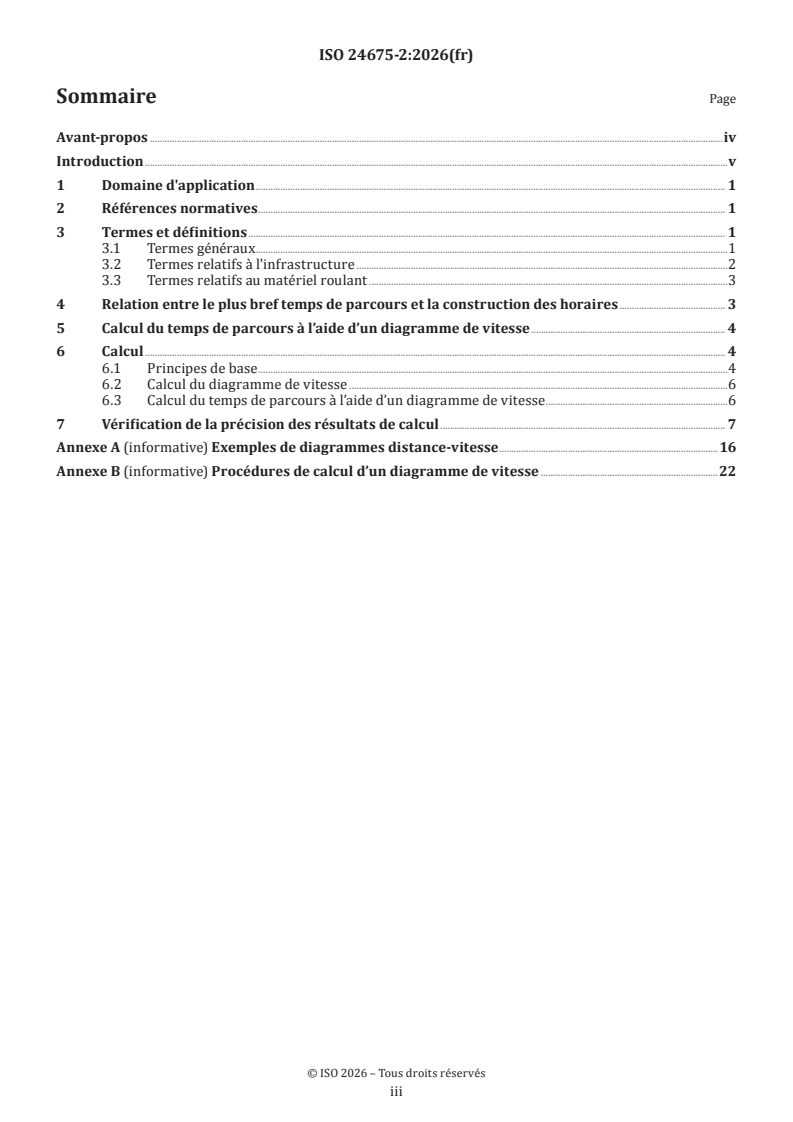

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 General terms .1
3.2 Terms related to infrastructure . .2
3.3 Terms related to rolling stock .2
4 Relation between shortest running time and timetabling . 3
5 Running time calculation with a speed curve . 4
6 Calculation . 4
6.1 Basic principles .4
6.2 Calculation of a speed curve .5
6.3 Calculation of running time with a speed curve .6
7 Verification of accuracy of the calculation results . 7
Annex A (informative) Examples of distance-speed diagrams . 14
Annex B (informative) Calculation procedures for a speed curve .20

iii

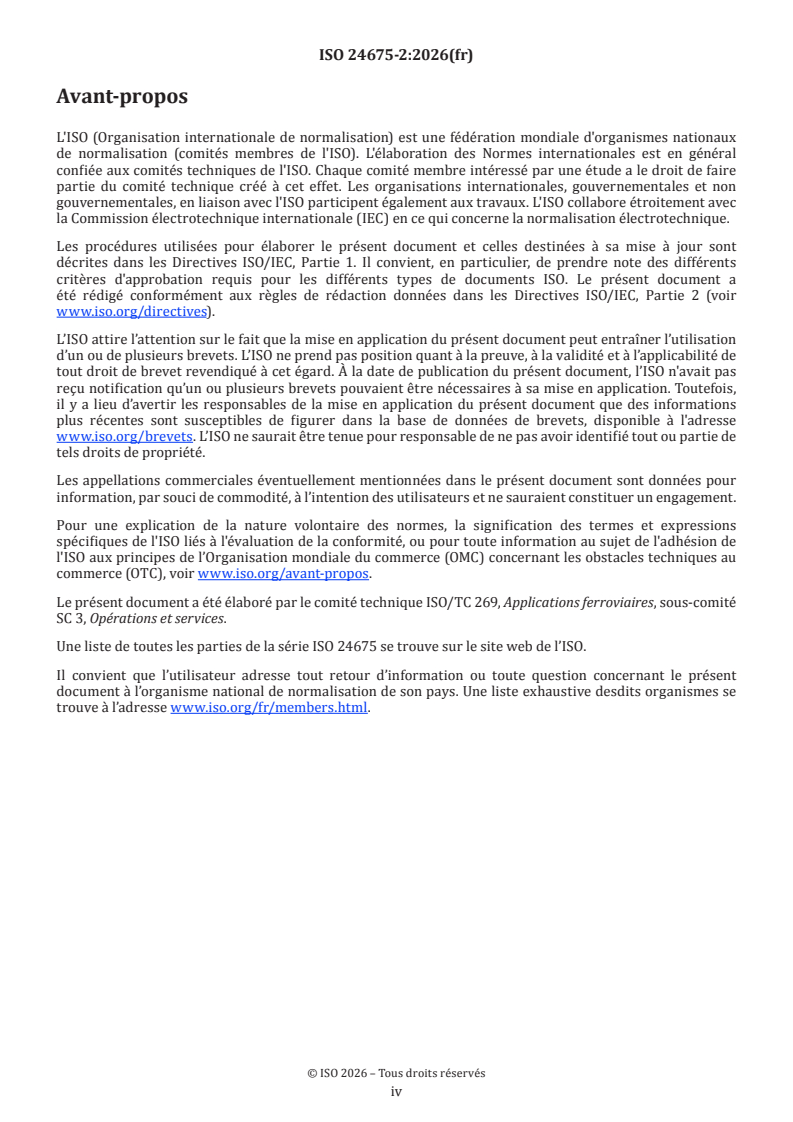

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 269, Railway applications, Subcommittee SC 3,
Operations and services.
A list of all parts in the ISO 24675 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
The purpose of this document is to help railway-related organizations around the world, regardless of their
experience, to calculate accurate train running time between two points such as stations for all rolling stock
types and its speed, helping to improve the punctuality of railways around the world.
Improving railway punctuality can increase the competitiveness of railway transportation against other
modes of transportation such as planes, buses and cars. More customers using railway means more
income for railway infrastructure managers, railway operators and related organizations. It also means
the promotion of national economic growth, increased social efficiency and the use of environmentally
friendly energy leading to increased global sustainability. Overall, an increased use of railways leads to an
improvement of quality of life (QOL) for customers.
In order to create punctual timetables, it is necessary to accurately calculate and plan out running time
between stopping or passing points, headway between trains, train scheduling, rolling stock scheduling,
driver and crew scheduling, operation scheduling in stations and depots and both line and infrastructure
capacities. Among these values, shortest running time between stopping or passing points is calculated
first, as this is the basis of timetabling.
This enables railway stakeholders to calculate the time accurately at the stage of setting up timetables of
a railway system, such as daily timetables, seasonal timetables, annual timetables, strategic timetables for
long-term perspective and other timetables of a railway system. These timetables are created not only with
the shortest running time shown in this document but also with other factors for safety and punctuality
during commercial operations.
Generally, running time calculation is realized using many detailed factors related to real railway operations.
However, it is almost impossible to verify the appropriateness of the running time calculation from the
viewpoint of all such factors. On the other hand, suitable and practical verification procedures for running
time calculation need to be identified to ensure the quality and validity of the running time calculation for
punctual timetabling.
A practical running time calculation involves numerous factors of real railway operations. In order to
establish clear verification procedures of running time calculation, this document mainly focuses on physical
movements of a train.
ISO 24675-1 specifies the requirements with input parameters for running time calculation and with
verification of the usage of those parameters. Figure 1 shows the relation between this document and
ISO 24675-1.
v
Figure 1 — Relation between this document and ISO 24675-1
In addition to this document, further documents will complete the ISO 24675 series on railway timetabling.
All parts of the ISO 24675 series will together form a specific and comprehensive guidance for railway
timetabling. Figure 2 shows a roadmap of the target for railway timetabling. It involves important elements
of railway timetabling to be standardized in the future.
Figure 2 — Roadmap for railway timetabling

vi
International Standard ISO 24675-2:2026(en)
Railway applications — Running time calculation for
timetabling —
Part 2:
Distance-speed diagrams and speed curves
1 Scope
This document specifies a practical procedure to create and verify distance-speed diagrams and speed
curves using the parameters specified in ISO 24675-1, from which the shortest running time for railway
timetabling is obtained by numerically integrating the speed curves.
This document excludes running time calculation used for purposes other than timetabling.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 24675-1:2022, Railway Applications — Running time calculation for timetabling — Part 1: Requirements
ISO 24478:2023, Railway applications — Braking — General vocabulary
IEC 60050-811:2017, International Electrotechnical Vocabulary (IEV) — Part 811: Electric traction
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 24675-1, ISO 24478, IEC 60050-811
and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1 General terms
3.1.1
position
distance from a specific reference point on a defined path on the infrastructure
[SOURCE: ISO 24675-1:2022, 3.1.3]
3.1.2
stopping point
point where a train stops or starts
[SOURCE: ISO 24675-1:2022, 3.1.4]

3.1.3
passing point
pre-defined point where the passing time of the train is recorded
3.1.4
starting point
point where a running time calculation starts
3.1.5
ending point
point where a running time calculation ends
3.1.6
speed curve
function from a position (3.1.1) value to a speed value showing speed changing of a train according to its
position
3.1.7
timetabling
defining a set of train schedules for a railway system to provide a service considering conditions such as the
interaction between trains, infrastructure capacity, rolling stock, personnel, stations and depots scheduling,
shunting, commercial requirements, etc. according to its validity period or application
[SOURCE: ISO 24675-1:2022, 3.1.7]
3.1.8
running time
amount of time, on a defined path on the infrastructure, for the head of a train to pass from one stopping
point (3.1.2) or passing point (3.1.3) to another without making any stops in between
[SOURCE: ISO 24675-1:2022, 3.1.1]
3.1.9
shortest running time
running time (3.1.8) when a train is driven in the quickest way while conforming with predetermined
operating restrictions
[SOURCE: ISO 24675-1:2022, 3.1.2]
3.1.10
unit time
minimum time that constitutes the timetable
3.2 Terms related to infrastructure
3.2.1
gradient resistance force
force derived from track gradient
[SOURCE: ISO 24675-1:2022, 3.2.1]
3.3 Terms related to rolling stock
3.3.1
static mass
mass of the rail vehicle/unit/train in a stationary condition
[SOURCE: ISO 24478:2023, 3.5.5]

3.3.2
running resistance force
resistance to motion of a vehicle or train
[SOURCE: ISO 24675-1:2022, 3.3.2]
3.3.3
tractive force
force in direction of travel exerted by traction motors, engines or other means of propulsion
[SOURCE: ISO 24675-1:2022, 3.3.3]
3.3.4
braking deceleration
deceleration throughout the distance travelled from the commencement of the brake application until
achieving standstill or the final speed
Note 1 to entry: The braking distance represents the distance travelled from the commencement of the brake
application until achieving standstill or the final speed.
[SOURCE: ISO 24478:2023, 3.6.30, modified — "braking distance" has been replaced with the text after
"throughout" in the definition.]
3.3.5
inertia ratio
factor greater than unity applied to the mass of a train or vehicle to make allowance for the inertia of the
revolving masses inseparable from the movement of the train
[SOURCE: IEC 60050-811:2017, 811-05-07, modified — the text "same as allowance for rotating parts " has
been deleted from the end of the definition.]
4 Relation between shortest running time and timetabling
A running time used for timetabling is not always equal to the shortest running time. Adding additional time
is necessary to consider actual driving conditions for increasing safe operations and punctuality. This clause
shows four elements of a running time used for timetabling.
Figure 3 shows the following elements in a running time structure used for timetabling with the shortest
running time.
a) Shortest running time: The shortest running time is calculated using at least all the mandatory
parameters specified in ISO 24675-1.
b) Slack time: The slack time is calculated by rounding up to the unit time of the corresponding railway
line such as five-seconds, ten-seconds, fifteen-seconds or a half-minute.
c) Supplemental time: In the process of timetabling, feasible driving operations, vehicle variation, track
conditions and driving guidance should be considered. Given those factors differ according to the
conditions and features of the railway lines, based on these factors, the addition of supplemental time
to the shortest running time is necessary to appropriately prepare a running time for real railway
operation conditions. The supplemental time also serves in order to ensure punctuality, considering the
potential slight delays occurring in real railway operation conditions.
d) Running time used for timetabling: The running time used for timetabling is the sum of the shortest
running time, slack time and supplemental time.

Key
a shortest running time (target of this document)
b slack time
c supplemental time
d running time used for timetabling
Figure 3 — Running time structure used for timetabling
5 Running time calculation with a speed curve
Running time calculation generally consists of two steps.
— The first step is to determine a speed curve based on Newton’s laws. In practice, the speed curve
calculation needs railway operation field-related information. A speed curve is shown as a graph
expressing the train speed on each train position along its route. Although there are various ways of
drawing such graphs, examples of typical distance-speed diagrams are shown in Annex A.
— The second step is to calculate the time by numerically integrating the given speed curve and is based
on general calculation procedures, i.e. that are not specific to the railway field. This means that railway
domain knowledge is used in the calculation at the first step.
Once the speed curve is determined, running time can be obtained at the second step using the speed curve
as follows.
a) Create a speed curve.
b) Calculate the running time with the speed curve.
Clause 6 shows running time calculation with basic principles based on Newton’s laws and specific
information on railways.
6 Calculation
6.1 Basic principles
Speed curve involves the information on the speed of a train according to its position. For any point between
the starting point and ending point, a speed value is determined.
The calculation is based on Newton’s first law of dynamics stating that an object stays at rest or at constant
speed unless it is acted upon by an external force. It is also based on Newton’s second law that says when
a force acts on an object, the force accelerates the object in the same direction and the acceleration of the
object is proportional to the force. It represents the relation between acceleration and all the forces applied.
The purpose of the calculation is to find a relation between the position and time. Acceleration is the second
derivative of position with respect to time. It can be integrated to find a relation between the speed and
time.
Although train movement is a continuous phenomenon, it is calculated discretely as a uniform acceleration
motion for each calculation step.

Details for an efficient implementation of calculation algorithms are not part of this document. Hence,
specific examples of calculation procedures are described in Annex B.
a) Newton’s second law:
FM (1)
where
F is the force applied to the train, expressed in N;
M is the static mass of the train, expressed in kg;
α is the acceleration, expressed in m/s .
By deforming Formula (1), the acceleration is calculated as set out in Formula (2):
TvRvRx
rg
  (2)
 M
where
α is the acceleration, expressed in m/s ;
T is the tractive force, expressed in N;
R is the running resistance force, expressed in N;
r
R is the gradient resistance force, expressed in N;
g
γ is the inertia ratio;
M is the static mass of the train, expressed in kg;
v is the speed of the train, expressed in m/s;
x is the position of the train, expressed in m.
There are various calculation algorithms during braking phases, but at a minimum, whether the
gradient and running resistance forces are to be taken into account during braking phases or not shall
be decided.
b) uniformly accelerated motion:
vvt (3)
t
svt (4)
2 2
2 svv (5)
1 0
where
v is the initial speed of the train before acceleration, expressed in m/s;
v is the speed of the train after acceleration, expressed in m/s;
α is the acceleration, expressed in m/s ;
s is the distance of train movement, expressed in m;
t is the time duration, expressed in s.
6.2 Calculation of a speed curve
The main assumptions for the speed curve calculation are as follows:
— the train is considered as a point mass;

— the requirements for train control systems [e.g. European Train Control System (ETCS),
Linienzugbeeinflussung (LZB), Chinese Train Control System (CTCS)] are not specified in this document.
Based on the different speed limitations depending on the infrastructure condition, the train characteristics
and operational condition restrictions, the resulting and most restrictive speed profile at each position shall
be defined. Figure 4 shows an example of the most restrictive speed profile (bold dash-dot line). The speed
curve of the train shall not exceed the most restrictive speed profile.
Key
X position, expressed in m
Y speed, expressed in km/h
1 most restrictive speed profile
2 maximum speed depending on
...

Norme
internationale
ISO 24675-2
Première édition
Applications ferroviaires — Calcul
2026-04
des temps de parcours pour la
construction des horaires —
Partie 2:
Diagrammes distance-vitesse et
diagrammes de vitesse
Railway applications — Running time calculation for
timetabling —
Part 2: Distance-speed diagrams and speed curves
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2026
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
3.1 Termes généraux .1
3.2 Termes relatifs à l'infrastructure .2
3.3 Termes relatifs au matériel roulant .3
4 Relation entre le plus bref temps de parcours et la construction des horaires . 3
5 Calcul du temps de parcours à l’aide d’un diagramme de vitesse . 4
6 Calcul . 4
6.1 Principes de base .4
6.2 Calcul du diagramme de vitesse .6
6.3 Calcul du temps de parcours à l’aide d’un diagramme de vitesse .6
7 Vérification de la précision des résultats de calcul . 7
Annexe A (informative) Exemples de diagrammes distance-vitesse .16
Annexe B (informative) Procédures de calcul d’un diagramme de vitesse .22

iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 269, Applications ferroviaires, sous-comité
SC 3, Opérations et services.
Une liste de toutes les parties de la série ISO 24675 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
Le présent document vise à aider les organismes du secteur ferroviaire du monde entier, indépendamment
de leur expérience, à calculer les temps de parcours précis des trains entre deux points tels que des gares
pour tous types de matériel roulant, ainsi que leur vitesse, dans l'optique d'améliorer la ponctualité des
trajets ferroviaires dans le monde entier.
L'amélioration de la ponctualité des trajets ferroviaires peut accroître la compétitivité du transport
ferroviaire par rapport aux autres modes de transport tels que les avions, les bus et les voitures. Le fait
d'avoir plus de clients est synonyme de plus fortes recettes pour les gestionnaires d'infrastructure
ferroviaire, les opérateurs ferroviaires et les organismes connexes. Cela favorise également la croissance
économique nationale, une meilleure cohésion sociale et l'emploi d'énergie respectueuse de l'environnement
pour un développement mondial plus durable. De manière générale, l'intensification du recours aux chemins
de fer améliore la qualité de vie des usagers.
Pour construire des horaires précis afin d'assurer la ponctualité des trains, il est nécessaire de calculer et de
prévoir avec précision les temps de parcours entre les points d’arrêt ou de passage, les intervalles entre les
trains, la planification d'un train, la programmation du matériel roulant, la programmation du conducteur et
du personnel de bord, la programmation des opérations en gare et au dépôt et les capacités de la ligne et de
l'infrastructure. Parmi ces valeurs, le plus bref temps de parcours entre les points d’arrêt ou de passage est
calculé en premier, car c'est le fondement de la construction des horaires.
Cela permet aux acteurs du ferroviaire de calculer les temps de manière précise lors de la construction des
horaires d’un système ferroviaire, tels que des horaires quotidiens, des horaires saisonniers, des horaires
annuels, des horaires stratégiques pour une perspective à long terme, et d’autres horaires d’un système
ferroviaire. Ces horaires sont créés non seulement à l’aide du plus bref temps de parcours indiqué dans ce
document, mais aussi en tenant compte d'autres facteurs pour la sécurité et la ponctualité lors des opérations
commerciales.
Le calcul du temps de parcours est souvent réalisé en utilisant de nombreux facteurs détaillés relatifs à
l’exploitation ferroviaire réelle. Toutefois, il est presque impossible de vérifier la pertinence du calcul
du temps de parcours par rapport à tous ces facteurs. D'un autre côté, il est nécessaire d’identifier des
procédures de vérification appropriées et pratiques pour le calcul du temps de fonctionnement pour garantir
la qualité et la validité du calcul du temps de parcours, permettant une construction des horaires précise.
Le calcul pratique du temps de parcours implique de nombreux facteurs des opérations ferroviaires réelles.
Afin d'établir des procédures de vérification claires pour le calcul du temps de parcours, le présent document
se concentre principalement sur les mouvements physiques d'un train.
L’ISO 24675-1 spécifie les exigences avec des paramètres d'entrée pour le calcul du temps de parcours et
avec vérification de l'utilisation de ces paramètres. La Figure 1 montre la relation entre ce document et
l’ISO 24675-1.
v
Figure 1 — Relation entre ce document et l’ISO 24675-1
Outre le présent document, d'autres documents compléteront la série ISO 24675 relative à la construction
des horaires ferroviaires. Toutes les parties de la série ISO 24675 forment ensemble des orientations
spécifiques et complètes pour la construction des horaires ferroviaires. La Figure 2 montre une feuille de
route de l’objectif de la construction des horaires ferroviaires. Elle implique des éléments importants de la
construction des horaires ferroviaires à normaliser à l'avenir.
Figure 2 — Feuille de route pour la construction des horaires ferroviaires

vi
Norme internationale ISO 24675-2:2026(fr)
Applications ferroviaires — Calcul des temps de parcours
pour la construction des horaires —
Partie 2:
Diagrammes distance-vitesse et diagrammes de vitesse
1 Domaine d'application
Le présent document établit une procédure pratique pour créer et vérifier des diagrammes distance-vitesse
et des diagrammes de vitesse en utilisant les paramètres spécifiés dans l’ISO 24675-1, à partir desquels
le plus bref temps de parcours pour la construction des horaires ferroviaires est obtenu par l'intégration
numérique des diagrammes de vitesse.
Le présent document ne couvre pas les calculs de temps de parcours utilisés à d'autres fins que la
construction des horaires.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des exigences du
présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non datées,
la dernière édition du document de référence s'applique (y compris les éventuels amendements).
ISO 24675-1:2022, Applications ferroviaires — Calcul des temps de parcours pour la construction des horaires
— Partie 1: Exigences
ISO 24478:2023, Applications ferroviaires — Freinage — Vocabulaire général
IEC 60050-811:2017, Vocabulaire Électrotechnique International — Partie 811: Traction électrique
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 24675-1, l'ISO 24478,
l'IEC 60050-811 ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1 Termes généraux
3.1.1
position
distance à partir d'un point de référence spécifique sur un tronçon défini de l'infrastructure
[SOURCE: ISO 24675-1:2022, 3.1.3]

3.1.2
point d'arrêt
point auquel un train s'arrête ou duquel le train part
[SOURCE: ISO 24675-1:2022, 3.1.4]
3.1.3
point de passage
point prédéfini où le temps de passage du train est enregistré
3.1.4
point de départ
point où commence le calcul du temps de parcours
3.1.5
point d'arrivée
point où se termine le calcul de temps de parcours
3.1.6
diagramme de vitesse
fonction d'une valeur de position (3.1.1) à une valeur de vitesse montrant le changement de vitesse d'un train
en fonction de sa position
3.1.7
