ISO 1113:1979

Information processing - Representation of the 7- bit coded character set on punched tape

Provides representation of 7-bit coded character set on punched tape 25,4 mm (1 in) in width. Applicable in conjunction with ISO 646, 1154, 1729.

Traitement de l'information — Représentation sur bande perforée du jeu de caractères codés à 7 éléments

General Information

• Status: Published
• Publication Date: 31-Jan-1979
• ICS: 35.040 - Information coding
• ICS: 35.040.10 - Coding of character sets
• ICS: 35.220.10 - Paper cards and tapes
• Technical Committee: ISO/IEC JTC 1/SC 2 - Coded character sets
• Drafting Committee: ISO/IEC JTC 1/SC 2 - Coded character sets
• Current Stage: 9093 - International Standard confirmed
• Start Date: 27-Aug-2020
• Completion Date: 13-Dec-2025

Overview

ISO 1113:1979 specifies the representation of the 7-bit coded character set on punched tape 25.4 mm (1 in) wide. The standard is intended for use in conjunction with ISO 646 (the 7-bit character set), ISO 1154 (dimensions and locations of feed and code holes) and ISO 1729 (specification for unpunched tape). It establishes a clear, interoperable layout for encoding characters on punched tape with an added parity bit for basic error protection.

Key Topics

• Tape width and materials: Applies to punched tape 25.4 mm (1 in) wide; physical hole dimensions and locations are specified in ISO 1154.
• Track layout and numbering: Code tracks are numbered consecutively from 1 to 8 starting at the reference edge. The feed-hole track runs parallel to the tape edges and separates code tracks; the feed hole track is located between code tracks 3 and 4.
• Bit-to-track assignment: Bits b1 to b7 of each 7-bit character are assigned respectively to tracks 1 through 7. The standard maps each bit position to a fixed track to ensure consistent encoding and decoding.
• Parity bit: An extra bit (the parity bit) is added in track 8. The parity is even, i.e., the parity bit is chosen so that the total number of binary ONEs in the transverse row is even. This provides simple error detection for punched-row errors.
• Representation convention: The absence of a hole represents binary ZERO; the presence of a hole represents binary ONE. Each transverse row of holes encodes a single character and its parity bit.
• Direction and reference edge: The reference edge is the side with three code holes (the side opposite the feed-hole track). The tape movement direction is defined as opposite to the character sequence; this clarifies punch and read direction for devices.

Applications

• Legacy data interchange: Ensures consistent encoding when transferring text and control data between punched-tape systems using the ISO 646 character set.
• Archival and recovery: Useful for reading or reproducing historical punched-tape media where precise track mapping and parity conventions are required.
• Interoperability: Facilitates reliable communication between equipment and software that implement ISO 646 and physical tape specifications (ISO 1154 / ISO 1729).

Related Standards

• ISO 646 - 7-bit coded character set for information processing (character repertoire and code points).
• ISO 1154 - Punched paper tape: dimensions and locations of feed and code holes (physical hole and track specifications).
• ISO 1729 - Unpunched paper tape specification (physical tape characteristics).

Using ISO 1113:1979 alongside these referenced standards ensures a complete, interoperable framework for representing 7-bit characters on punched tape, with track assignment and even-parity error protection to support robust data interchange.

Standards Content (Sample)

INTERNATIONAL STANDARD
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlONWlE>KCIYHAPO~HAR OPrAHM3AUMfl l-l0 CTAH&WTkl3AUWWORGANlSATlON INTERNATIONALE DE NORMALISATION
Information processing - Representation of the 70bit coded
character set on punched tape
Jraitemen t de /‘in formation - Reprhsentation sur bande perfortie du jeu de caracthes cod&
;i 7 e’lt+ments
Second edition - 1979-02-15
UDC 681.327.44 : 681.3.04
Ref. No. IS0 1113-1979 (E)
Descriptors : data processing, character sets, coded character sets, representation of characters, punched tapes, ISO seven-bit co&s.
Price based on 2 pages

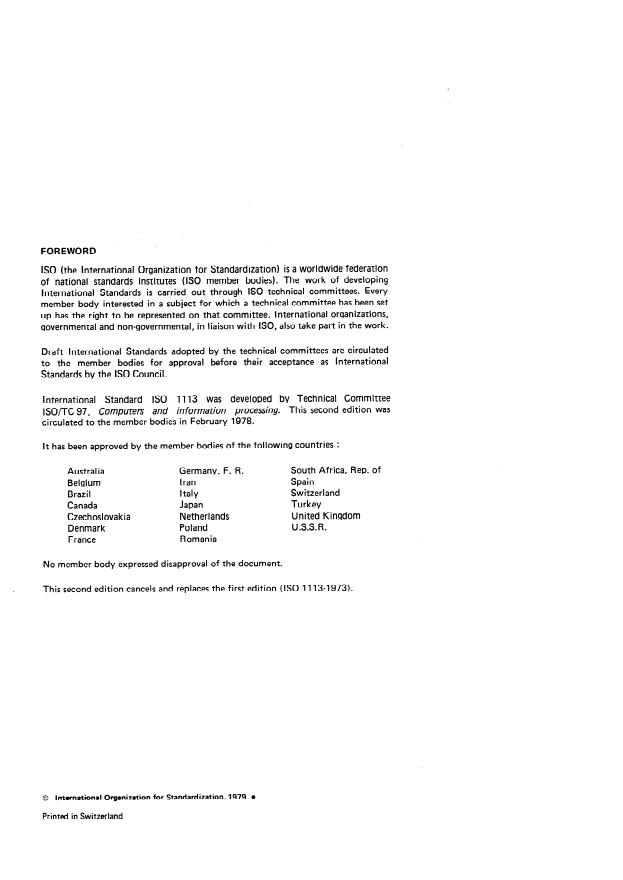

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 member bodies). The work of developing
International Standards is carried out through IS0 technical committees. Every
member body interested in a subject for which a technical committee has been set
up has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated
to the member bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 1113 was developed by Technical Committee
ISO/TC 97, Computers and information processing. This second edition was
circulated to the member bodies in February 1978.
It has been approved by the member bodies of the following countries :
Australia Germany, F. R. South Africa, Rep. of
Belgium Iran Spain
Brazil Italy Switzerland
Canada Japan Turkey
Czechoslovakia Netherlands United Kingdom
Denmark Poland U.S.S.R.
France Romania
No member body expressed disapproval of the document.
.
This second edition cancels and replaces the first edition (IS0 11134973).
0 International Organization for Standardization, 1979 l
Printed in Switzerland
IS0 1113-1979(E)
INTERNATIONAL STANDARD
Representation of the 7-bit coded
Information processing -
character set on punched tape
3.2.2 Numbering of the code tracks
1 SCOPE AND FIELD OF APPLICATION
The code tracks shall be numbered consecutively from 1 to
This International Standard specifies the representation
8 starting from the reference edge. The feed hole track shall
of the 7-bit coded character set on punched tape 25,4 mm
be between code tracks 3 and 4.
(1 in) wide.
2 REFERENCES 3.3 Character set
IS0 646, 7-bit coded character se
...

NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEWlYHAPOJLHAfl OPf-AHM3ALWlR no CTAH~[e-mail] INTERNATIONALE DE NORMALISATION
Traitement de l’information - Représentation sur bande
perforée du jeu de caractères codés à 7 éléments
In formation processing - Representation of the 7-bit coded character set on punched tape
Deuxième édition - 1979-02-15
Réf. no : ISO 1113-1979 (F)
CDU 681.327.44 : 681.3.04
représentation de caractères, bande perforée, code ISO
Descripteurs : traitement de l’information, ,jeu de caractères, jeu de caractères codés,
à 7 éléments.
Prix basé sur 2 pages

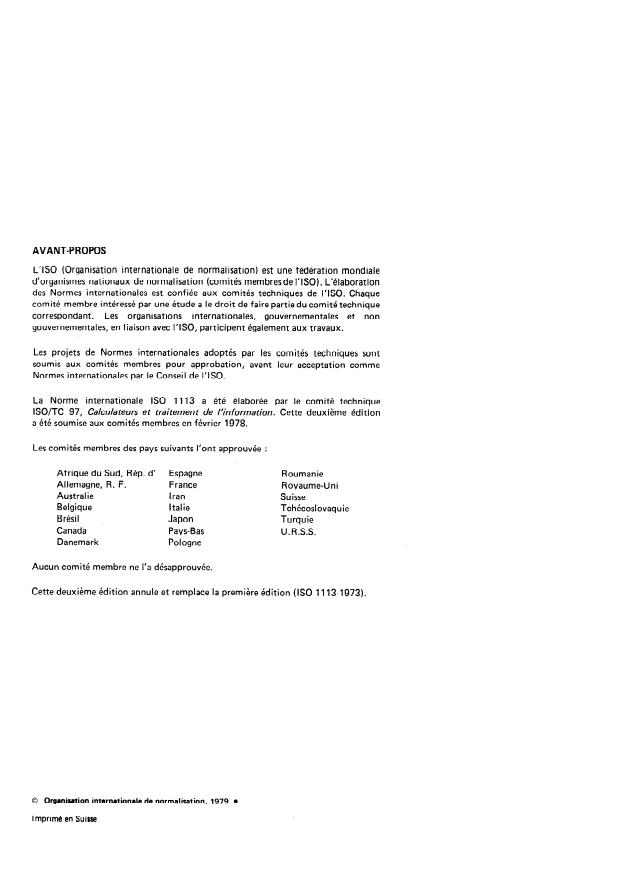

AVANT-PROPOS
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
Les organisations internationales, gouvernementales et non
correspondant.
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont
soumis aux comités membres pour approbation, avant leur acceptation comme
Normes internationales par le Conseil de I’ISO.
La Norme internationale ISO 1113 a été élaborée par le comité technique
ISO/lC 97, Calculateurs et traitement de l’information. Cette deuxième édition
a été soumise aux comités membres en février 1978.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Espagne Roumanie
Allemagne, R. F. France Royaume-Uni
Iran
Australie Suisse
Belgique Italie
Tchécoslovaquie
Brésil Japon
Turquie
Canada Pays-Bas U.R.S.S.
Danemark Pologne
Aucun comité membre ne l’a désapprouvée.
Cette deuxième édition annule et remplace la première édition (ISO 1113-1973).
0 Organisation internationale de normalisation, 1979 l
Imprimé en Suisse
NORME INTERNATIONALE Iso 1113-1979 (F)
Traitement de l’information - Représentation sur bande
perforée du jeu de caractères codés à 7 éléments
3.2.2 Numéro ta tion des pis tes d’in formation
1 OBJET ET DOMAINE D’APPLICATION
Les pistes d’information doivent être numérotées consé-
La présente Norme internationale spécifie la représentation
cutivement de 1 à 8, à partir du bord de référence. Les
du jeu de caractères codés à 7 éléments sur les bandes de
perforations d’entraînement doivent donc être situées
25,4 mm (1 in) de largeur.
entre les pistes d’information 3 et 4.
2 RÉFÉRENCES
3.3 Jeu de caractères codés
I SO 646, Jeu de carat tères codés à 7 élémen ts pour / ‘échange
Le jeu de caractères doit être le jeu de caractères codés à
d’in forma tion en tre matériels de traitemen t de 1 ‘in forma-
7 éléments spécifié dans I’ISO 646.
tion.
ISO 1154, Traitement de /‘information - Dimension
...

NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEWlYHAPOJLHAfl OPf-AHM3ALWlR no CTAH~[e-mail] INTERNATIONALE DE NORMALISATION
Traitement de l’information - Représentation sur bande
perforée du jeu de caractères codés à 7 éléments
In formation processing - Representation of the 7-bit coded character set on punched tape
Deuxième édition - 1979-02-15
Réf. no : ISO 1113-1979 (F)
CDU 681.327.44 : 681.3.04
représentation de caractères, bande perforée, code ISO
Descripteurs : traitement de l’information, ,jeu de caractères, jeu de caractères codés,
à 7 éléments.
Prix basé sur 2 pages
AVANT-PROPOS
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
Les organisations internationales, gouvernementales et non
correspondant.
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont
soumis aux comités membres pour approbation, avant leur acceptation comme
Normes internationales par le Conseil de I’ISO.
La Norme internationale ISO 1113 a été élaborée par le comité technique
ISO/lC 97, Calculateurs et traitement de l’information. Cette deuxième édition
a été soumise aux comités membres en février 1978.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Espagne Roumanie
Allemagne, R. F. France Royaume-Uni
Iran
Australie Suisse
Belgique Italie
Tchécoslovaquie
Brésil Japon
Turquie
Canada Pays-Bas U.R.S.S.
Danemark Pologne
Aucun comité membre ne l’a désapprouvée.
Cette deuxième édition annule et remplace la première édition (ISO 1113-1973).
0 Organisation internationale de normalisation, 1979 l
Imprimé en Suisse
NORME INTERNATIONALE Iso 1113-1979 (F)
Traitement de l’information - Représentation sur bande
perforée du jeu de caractères codés à 7 éléments
3.2.2 Numéro ta tion des pis tes d’in formation
1 OBJET ET DOMAINE D’APPLICATION
Les pistes d’information doivent être numérotées consé-
La présente Norme internationale spécifie la représentation
cutivement de 1 à 8, à partir du bord de référence. Les
du jeu de caractères codés à 7 éléments sur les bandes de
perforations d’entraînement doivent donc être situées
25,4 mm (1 in) de largeur.
entre les pistes d’information 3 et 4.
2 RÉFÉRENCES
3.3 Jeu de caractères codés
I SO 646, Jeu de carat tères codés à 7 élémen ts pour / ‘échange
Le jeu de caractères doit être le jeu de caractères codés à
d’in forma tion en tre matériels de traitemen t de 1 ‘in forma-
7 éléments spécifié dans I’ISO 646.
tion.
ISO 1154, Traitement de /‘information - Dimension
...
