ISO 16136:2006

Industrial valves — Butterfly valves of thermoplastics materials

ISO 16136:2006 specifies requirements for the design, functional characteristics and manufacture of butterfly valves made of thermoplastics materials intended for isolating and control service, their connection to the pipe system, the body materials and their pressure/temperature rating between -40 degrees Celsius and +120 degrees Celsius, for a lifetime of 25 years, and also specifies their tests. ISO 16136:2006 is applicable to hand- or power-operated valves to be installed in industrial pipe systems, irrespective of the field of application and the fluids to be conveyed. It is concerned with the range of DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300, DN 350, DN 400, DN 450, DN 500 and DN 600, and the range of PN 6, PN 10, PN 16 and Class 150.

Robinetterie industrielle — Robinets à papillon en matériaux thermoplastiques

L'ISO 16136:2006 spécifie les exigences concernant la conception, les caractéristiques fonctionnelles et la fabrication des robinets à papillon en matériaux thermoplastiques destinés à des fonctions de sectionnement et de régulation, leur raccordement aux réseaux de tuyauteries, les matériaux du corps et leurs relations pression/température dans la plage de températures - 40 °C à + 120 °C, pour une durée de vie standard de 25 ans, et spécifie également leurs essais. L'ISO 16136:2006 s'applique aux appareils de robinetterie actionnés manuellement ou motorisés destinés à être installés dans des réseaux de tuyauteries industrielles, indépendamment du domaine d'application et des fluides véhiculés. L'ISO 16136:2006 concerne la gamme de DN suivante: DN 15; DN 20; DN 25; DN 32; DN 40; DN 50; DN 65; DN 80; DN 100; DN 125; DN 150; DN 200; DN 250; DN 300; DN 350; DN 400; DN 450; DN 500 et DN 600; et la gamme de PN et de Class suivante: PN 6; PN 10; PN 16 et Class 150.

General Information

• Status: Published
• Publication Date: 13-Mar-2006
• ICS: 23.060.99 - Other valves
• Technical Committee: ISO/TC 138/SC 7 - Valves and auxiliary equipment of plastics materials
• Drafting Committee: ISO/TC 138/SC 7 - Valves and auxiliary equipment of plastics materials
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 21-Mar-2021

Relations

• Amended By: ISO 16136:2006/Amd 1:2019 - Industrial valves — Butterfly valves of thermoplastics materials — Amendment 1
• Effective Date: 25-Apr-2020
• Consolidates: ISO/IEC 11179-5:1995 - Information technology — Specification and standardization of data elements — Part 5: Naming and identification principles for data elements
• Effective Date: 06-Jun-2022

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 16136
First edition
2006-03-15

Industrial valves — Butterfly valves
of thermoplastics materials
Robinetterie industrielle — Robinets à papillon en matériaux
thermoplastiques




Reference number
ISO 16136:2006(E)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 16136:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2006 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 16136:2006(E)

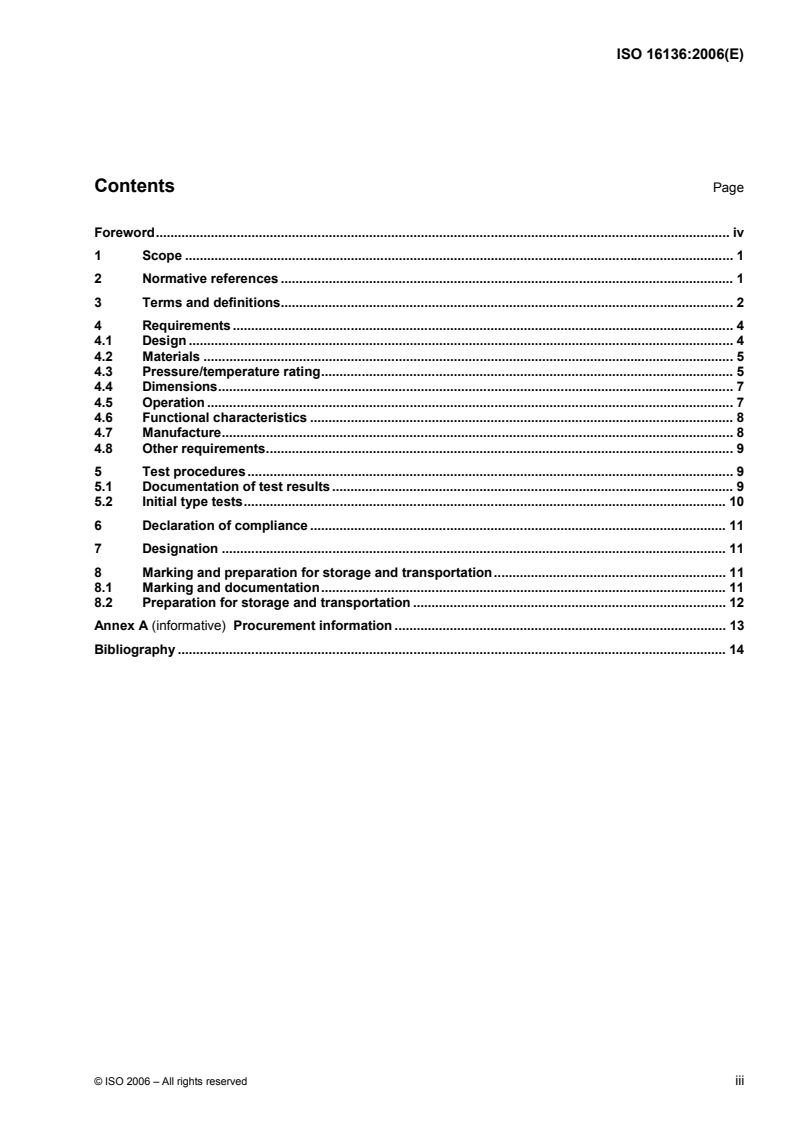

Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Requirements . 4
4.1 Design . 4
4.2 Materials . 5
4.3 Pressure/temperature rating. 5
4.4 Dimensions. 7
4.5 Operation . 7
4.6 Functional characteristics . 8
4.7 Manufacture. 8
4.8 Other requirements. 9
5 Test procedures . 9
5.1 Documentation of test results . 9
5.2 Initial type tests. 10
6 Declaration of compliance . 11
7 Designation . 11
8 Marking and preparation for storage and transportation. 11
8.1 Marking and documentation. 11
8.2 Preparation for storage and transportation . 12
Annex A (informative) Procurement information . 13
Bibliography . 14

© ISO 2006 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 16136:2006(E)

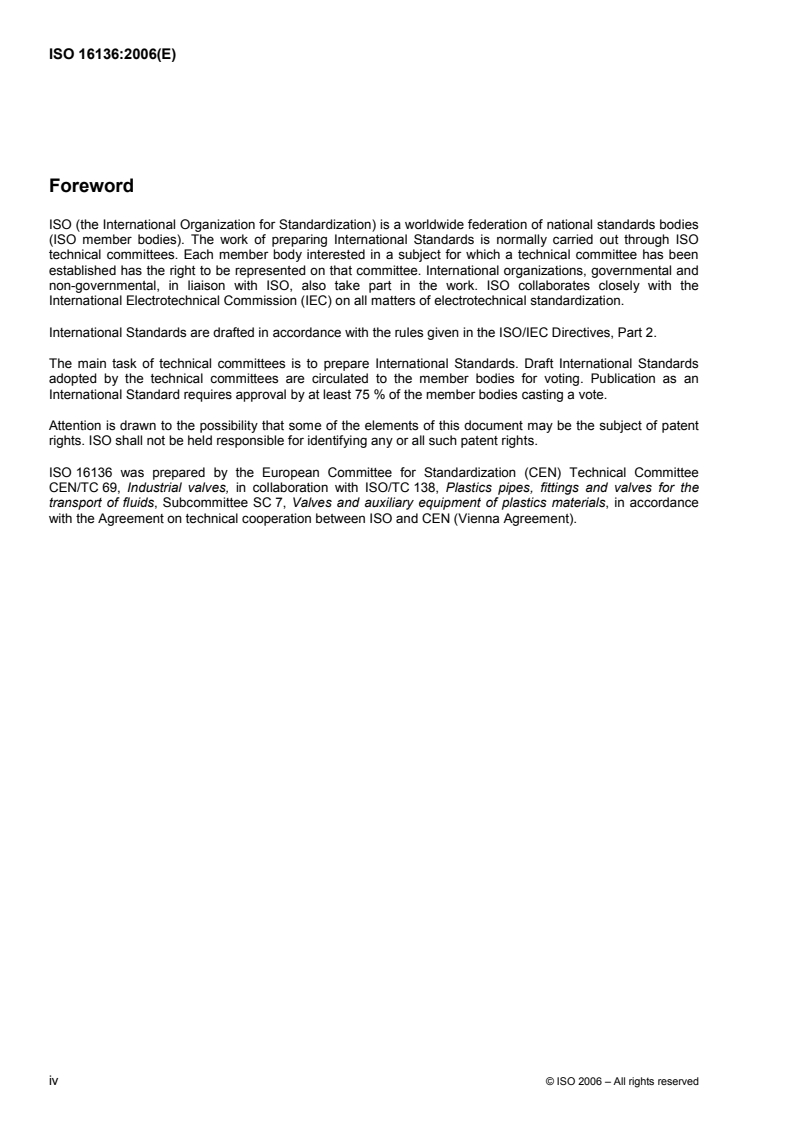

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 16136 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 69, Industrial valves, in collaboration with ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, Subcommittee SC 7, Valves and auxiliary equipment of plastics materials, in accordance
with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).


iv © ISO 2006 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 16136:2006(E)

Industrial valves — Butterfly valves of thermoplastics materials
1 Scope
This International Standard specifies requirements for the design, functional characteristics and manufacture
of butterfly valves made of thermoplastics materials intended for isolating and control service, their connection
to the pipe system, the body materials and their pressure/temperature rating between − 40 °C and + 120 °C,
for a lifetime of 25 years, and also specifies their tests.
This International Standard is applicable to hand- or power-operated valves to be installed in industrial pipe
systems, irrespective of the field of application and the fluids to be conveyed.
NOTE 1 Industrial pipe systems also include systems for water supply for general purposes, drainage and sewerage.
NOTE 2 Special requirements can apply to pipe systems for water for human consumption.
This International Standard is concerned with the range of DN
DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250,
DN 300, DN 350, DN 400, DN 450, DN 500 and DN 600
and the range of PN and Class
PN 6, PN 10, PN 16 and Class 150.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 7-1:1994, Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 228-1:2000, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 898-1:1999, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts,
screws and studs
ISO 5211:2001, Industrial valves — Part-turn actuator attachments
ISO 8233:1988, Thermoplastics valves — Torque — Test method
ISO 8659:1989, Thermoplastic valves — Fatigue strength — Test method
ISO 9393-2:2005, Thermoplastics valves for industrial applications — Pressure test methods and
requirements — Part 2: Test conditions and basic requirements
ISO/TR 10358:1993, Plastics pipes and fittings — Combined chemical-resistance classification table
ISO 10931:2005, Plastics piping systems for industrial applications — Poly(vinylidene fluoride) (PVDF) —
Specifications for components and the system
© ISO 2006 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 16136:2006(E)
ISO 12092:2000, Fittings, valves and other piping system components, made of unplasticized poly(vinyl
chloride) (PVC-U), chlorinated poly(vinyl chloride) (PVC-C) acrylonitrile-butadiene-styrene (ABS) and
acrylonitrile-styrene-acrylester (ASA) for pipes under pressure — Resistance to internal pressure — Test
method
ISO 12162:1995, Thermoplastics materials for pipes and fittings for pressure applications — Classification and
designation — Overall service (design) coefficient
ISO 15493:2003, Plastics piping systems for industrial applications — Acrylonitrile-butadiene-styrene (ABS),
unplasticized poly(vinyl chloride) (PVC-U) and chlorinated poly(vinyl chloride) (PVC-C) — Specifications for
components and the system — Metric series
ISO 15494:2003, Plastics piping systems for industrial applications — Polybutene (PB), polyethylene (PE) and
polypropylene (PP) — Specifications for components and the system — Metric series
EN 558-1:1995, Industrial valves — Face-to-face and centre-to-face dimensions of metal valves for use in
flanged pipe systems — Part 1: PN-designated valves
EN 558-2:1995, Industrial valves — Face-to-face and centre-to-face dimensions of metal valves for use in
flanged pipe systems — Part 2: Class-designated valves
EN 736-1:1995, Valves — Terminology — Part 1: Definition of types of valves
EN 736-2:1997, Valves — Terminology — Part 2: Definition of components of valves
EN 736-3:1999, Valves — Terminology — Part 3: Definition of terms
EN 1092-1:2001, Flanges and their joints — Circular flanges for pipes, valves, fittings and accessories, PN
designated — Part 1: Steel flanges
EN 1267:1999, Valves — Test of flow resistance using water as test fluid
EN 1759-1:2004, Flanges and their joints — Circular flanges for pipes, valves, fittings and accessories, Class
designated — Part 1: Steel flanges, NPS ½ to 24
EN 12107:1997, Plastics piping systems — Injection-moulded thermoplastics fittings, valves and ancillary
equipment — Determination of the long-term hydrostatic strength of thermoplastics materials for injection
moulding of piping components
EN 12266-1:2003, Industrial valves — Testing of valves — Part 1: Pressure tests, test procedures and
acceptance criteria — Mandatory requirements
EN 12570:2000, Industrial valves — Method for sizing the operating element
3 Terms and definitions
For the purposes of this document, the terms and definitions given in EN 736-1, EN 736-2 and EN 736-3, and
the following apply.
NOTE Other terms and definitions relative to thermoplastics materials are given in ISO 15493, ISO 15494 and
ISO 10931.
3.1
nominal size
DN
alphanumeric designation of size for components of a pipework system, which is used for reference purposes,
comprising the letters DN followed by a dimensionless whole number which is indirectly related to the physical
size, in millimetres, of the bore or outside diameter of the end connections
[ISO 6708:1995, definition 2.1]
2 © ISO 2006 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 16136:2006(E)
3.2
nominal pressure
PN
numerical designation relating to pressure that is a convenient round number for reference purposes
NOTE 1 It is intended that all equipment of the same nominal size (DN) designated by the same PN number have the
same mating dimensions appropriate to the type of end connections.
NOTE 2 The permissible working pressure depends upon materials, design and working temperature and is to be
selected from the pressure/temperature rating tables in corresponding standards.
[ISO 7268:1983, Clause 2]
3.3
Class
alphanumeric designation used for reference purposes related to a combination of mechanical and
dimensional characteristics of a component of a pipework system, which comprises the word “Class” followed
by a dimensionless whole number
NOTE The number following the word “Class” does not represent a measurable value and is not intended to be used
for calculation purposes except where specified in the relevant standard.
3.4
allowable maximum operating pressure
PMA
maximum pressure occurring from time to time, including surge, that a component is capable of withstanding
in service
[EN 805:2000, definition 3.1.1]
NOTE EU Directive 97/23/EC (PED) designates PS (maximum allowable pressure) irrespective of temperature. The
values of PMA and PS are identical at 20 °C.
3.5
trim
inside parts of the valve in contact with the fluid
NOTE Adapted from EN 736-2:1997, definition 3.2.
3.6
rating factor
f
r
rating factor used in the relationship between PMA and PN or Class and used to calculate the maximum
allowable pressure PMA at temperatures other than 20 °C
3.7
manual forces
F and F
s
operating manual force (F) and maximum manual force (F ) which one person is capable of applying to the
s
manual operating element of a valve
NOTE Adapted from EN 12570:2000.
© ISO 2006 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 16136:2006(E)
4 Requirements
4.1 Design
4.1.1 Valve function
Butterfly valves in accordance with this International Standard shall be suitable for isolating service and may
be designed to be used for control service.
4.1.2 Design characteristics
Valves shall have the following design characteristics:
a) a seat of soft material for the obturation;
b) if the tight obturation is preferred in one direction only, this shall be marked by an arrow on the outside of
the valve body as specified in Table 2, item 10;
c) in accordance with EN 736-3, a seat diameter which shall be
⎯ either full bore, i.e. not less than 90 % of DN expressed in millimetres (mm), or
⎯ reduced bore, in which case the manufacturer shall declare the pressure loss factor of the valve;
d) a disc which shall be turned by a shaft at 90°, the stroke being limited by the actuating device in the end
positions;
e) an actuating shaft that
⎯ shall be fixed in the body and blow-out proof according to EN 736-3,
⎯ shall have a shaft sealing system by self-sealing elements,
⎯ shall indicate at the visible end by design or by marking the orientation of the disc, and
⎯ shall be connected to the disc in such design that the orientation of the disc cannot be changed, not
even after disassembling and re-assembling.
4.1.3 Types of valve end connection
The types of valve end connection can be chosen from the following alternatives:
⎯ butt fusion ends;
⎯ spigot ends for cementing or for welding;
⎯ socket ends for electro-fusion;
⎯ socket ends for heated tool welding;
⎯ socket ends for cementing;
⎯ socket ends for/with elastomeric seal rings;
⎯ flanged ends;
⎯ wafer type ends;
4 © ISO 2006 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 16136:2006(E)
⎯ threaded ends;
⎯ union ends.
Other types of end connection are possible.
All valve ends shall be an integral part of, or threaded onto, the valve body. Different types of end connection
on one body are possible.
4.2 Materials
4.2.1 Materials for the shell
The valve body and bonnet/cover materials may be selected from ISO 15493 or ISO 15494 or ISO 10931, and
shall be in accordance with the requirements of the relevant above International Standard:
⎯ ABS;
⎯ PE;
⎯ PP;
⎯ PVC-C;
⎯ PVC-U;
⎯ PVDF.
If other body and bonnet/cover materials are used, the manufacturer shall ensure that these materials fulfil
adequate requirements (such as those contained in the above Inte
...

NORME ISO
INTERNATIONALE 16136
Première édition
2006-03-15

Robinetterie industrielle — Robinets à
papillon en matériaux thermoplastiques
Industrial valves — Butterfly valves of thermoplastics materials




Numéro de référence
ISO 16136:2006(F)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 16136:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2006 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 16136:2006(F)

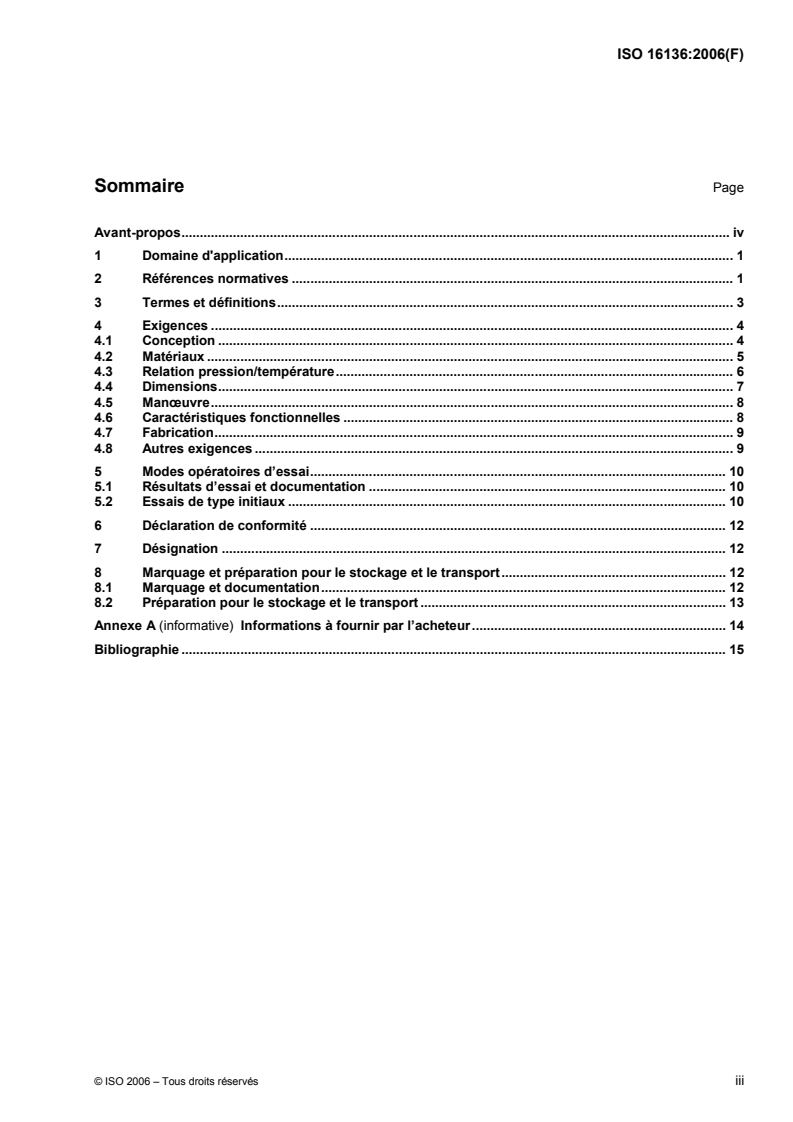

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 3
4 Exigences . 4
4.1 Conception . 4
4.2 Matériaux . 5
4.3 Relation pression/température. 6
4.4 Dimensions. 7
4.5 Manœuvre. 8
4.6 Caractéristiques fonctionnelles . 8
4.7 Fabrication. 9
4.8 Autres exigences . 9
5 Modes opératoires d’essai. 10
5.1 Résultats d’essai et documentation . 10
5.2 Essais de type initiaux . 10
6 Déclaration de conformité . 12
7 Désignation . 12
8 Marquage et préparation pour le stockage et le transport. 12
8.1 Marquage et documentation. 12
8.2 Préparation pour le stockage et le transport . 13
Annexe A (informative) Informations à fournir par l’acheteur. 14
Bibliographie . 15

© ISO 2006 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 16136:2006(F)

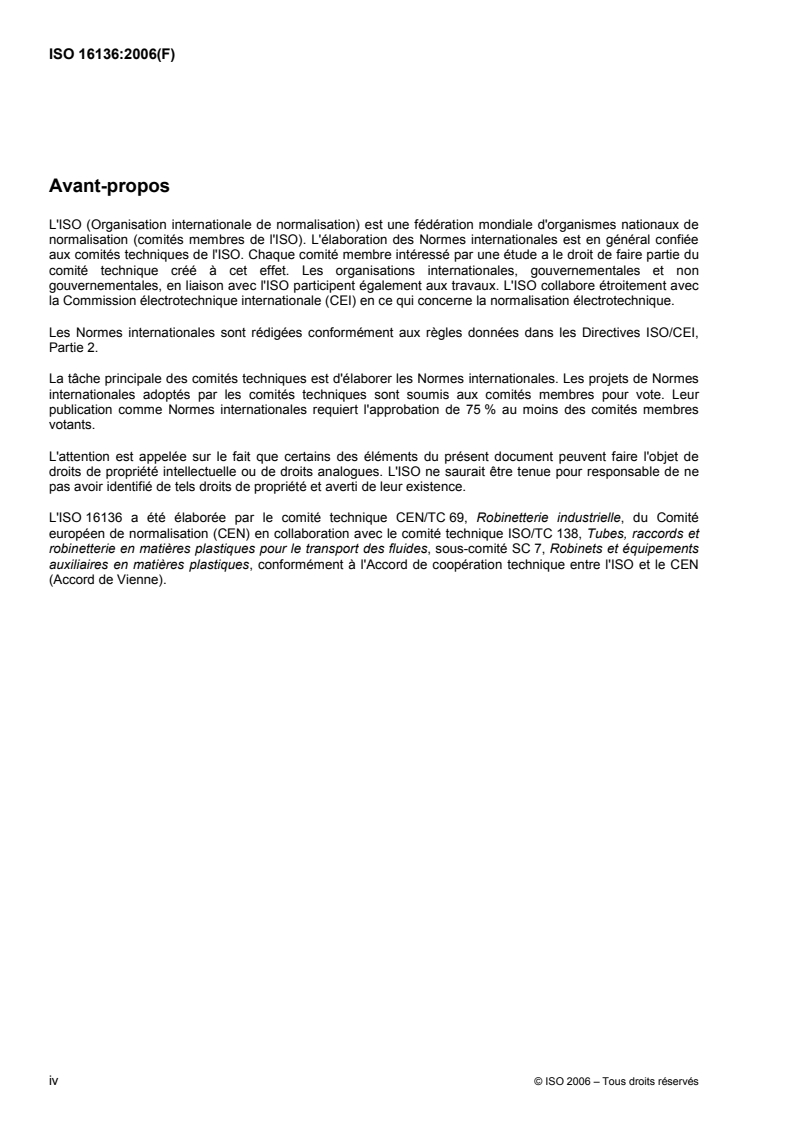

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 16136 a été élaborée par le comité technique CEN/TC 69, Robinetterie industrielle, du Comité
européen de normalisation (CEN) en collaboration avec le comité technique ISO/TC 138, Tubes, raccords et
robinetterie en matières plastiques pour le transport des fluides, sous-comité SC 7, Robinets et équipements
auxiliaires en matières plastiques, conformément à l'Accord de coopération technique entre l'ISO et le CEN
(Accord de Vienne).

iv © ISO 2006 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 16136:2006(F)

Robinetterie industrielle — Robinets à papillon en matériaux
thermoplastiques
1 Domaine d'application
La présente Norme internationale spécifie les exigences concernant la conception, les caractéristiques
fonctionnelles et la fabrication des robinets à papillon en matériaux thermoplastiques destinés à des fonctions
de sectionnement et de régulation, leur raccordement aux réseaux de tuyauteries, les matériaux du corps et
leurs relations pression/température dans la plage de températures – 40 °C à + 120 °C, pour une durée de vie
standard de 25 ans, et spécifie également leurs essais.
La présente Norme internationale s’applique aux appareils de robinetterie actionnés manuellement ou
motorisés destinés à être installés dans des réseaux de tuyauteries industrielles, indépendamment du
domaine d’application et des fluides véhiculés.
NOTE 1 Les réseaux de tuyauteries industrielles comprennent aussi les systèmes d’alimentation en eau à usage
général et les réseaux d’assainissement.
NOTE 2 Des exigences particulières peuvent s’appliquer aux systèmes de tuyauteries d’alimentation en eau destinés à
la consommation humaine.
La présente Norme internationale concerne la gamme de DN suivante:
DN 15; DN 20; DN 25; DN 32; DN 40; DN 50; DN 65; DN 80; DN 100; DN 125; DN 150; DN 200; DN 250;
DN 300; DN 350; DN 400; DN 450; DN 500 et DN 600;
et la gamme de PN et de Class suivante:
PN 6; PN 10; PN 16 et Class 150.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 7-1:1994, Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 228-1:2000, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1:
Dimensions, tolérances et désignation
ISO 898-1:1999, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier
allié — Partie 1: Vis et goujons
ISO 5211:2001, Robinetterie industrielle — Raccordement des actionneurs à fraction de tour
ISO 8233:1988, Robinets en matériaux thermoplastiques — Couple de manœuvre — Méthode d'essai
ISO 8659:1989, Robinets en matériaux thermoplastiques — Résistance à la fatigue — Méthode d'essai
© ISO 2006 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 16136:2006(F)
ISO 9393-2:2005, Robinets en matières thermoplastiques pour les applications industrielles — Méthodes
d'essai de pression et exigences — Partie 2: Conditions d'essai et exigences de base
ISO/TR 10358:1993, Tubes et raccords en matières plastiques — Tableau de classification de la résistance
chimique
ISO 10931:2005, Systèmes de canalisations en matières plastiques pour les applications industrielles —
Poly(fluorure de vinylidène) (PVDF) — Spécifications pour les composants et le système
ISO 12092:2000, Raccords, robinets et autres composants de systèmes de canalisation en poly(chlorure de
vinyle) non plastifié (PVC-U), poly(chlorure de vinyle) chloré (PVC-C), acrylonitrile-butadiène-styrène (ABS) et
acrylonitrile-styrène-ester acrylique (ASA) pour canalisations sous pression — Résistance à la pression
interne — Méthode d'essai
ISO 12162:1995, Matières thermoplastiques pour tubes et raccords pour applications avec pression —
Classification et désignation — Coefficient global de service (de calcul)
ISO 15493:2003, Systèmes de canalisations en matières plastiques pour les applications industrielles —
Acrylonitrile-butadiène-styrène (ABS), poly(chlorure de vinyle) non plastifié (PVC-U) et poly(chlorure de vinyle)
chloré (PVC-C) — Spécifications pour les composants et le système — Série métrique
ISO 15494:2003, Systèmes de canalisations en matières plastiques pour les applications industrielles —
Polybutène (PB), polyéthylène (PE) et polypropylène (PP) — Spécifications pour les composants et le
système — Série métrique
EN 558-1:1995, Robinetterie industrielle — Dimensions face-à-face et face-à-axe de la robinetterie métallique
utilisée dans les systèmes de canalisations à brides — Partie 1: Appareils de robinetterie désignés PN
EN 558-2:1995, Robinetterie industrielle — Dimensions face-à-face et face-à-axe de la robinetterie métallique
utilisée dans les systèmes de canalisations à brides — Partie 2: Appareils de robinetterie désignés Class
EN 736-1:1995, Appareils de robinetterie — Terminologie — Partie 1: Définition des types d'appareils
EN 736-2:1997, Appareils de robinetterie — Terminologie — Partie 2: Définition des composants des
appareils de robinetterie
EN 736-3:1999, Appareils de robinetterie — Terminologie — Partie 3: Définition des termes
EN 1092-1:2001, Brides et leurs assemblages — Brides circulaires pour tubes, appareils de robinetterie,
raccords et accessoires, désignées PN — Partie 1: Brides en acier
EN 1267:1999, Appareils de robinetterie — Essai de résistance à l’écoulement utilisant l’eau comme fluide
d’essai
EN 1759-1:2004, Brides et leurs assemblages — Brides circulaires pour tubes, appareils de robinetterie,
raccords et accessoires, désignées Class — Partie 1: Brides en acier NPS ½ à 24
EN 12107:1997, Systèmes de canalisation en plastique — Raccords, robinets et équipements auxiliaires en
thermoplastiques moulés par injection — Détermination de la résistance hydrostatique à long terme des
matières thermoplastiques utilisées pour les moulages par injection des composants de canalisation
EN 12266-1:2003, Robinetterie industrielle — Essais des appareils de robinetterie — Partie 1: Essais sous
pression, procédures d'essai et critères d'acceptation — Prescriptions obligatoires
EN 12570:2000, Robinetterie industrielle — Méthode de dimensionnement de l’organe de manœuvre
2 © ISO 2006 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 16136:2006(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’EN 736-1, l’EN 736-2 et
l’EN 763-3, ainsi que les suivants, s’appliquent.
NOTE D’autres définitions relatives aux matériaux thermoplastiques sont données dans l’ISO 15493, l’ISO 15494 et
l’ISO 10931.
3.1
diamètre nominal
DN
désignation alphanumérique de dimension pour les composants d’un réseau de tuyauteries, utilisée à des fins
de référence, et comprenant les lettres DN suivies par un nombre entier sans dimension qui est indirectement
relié aux dimensions réelles, en millimètres, de l’alésage ou du diamètre extérieur des raccordements
d’extrémité
[ISO 6708:1995, définition 2.1]
3.2
pression nominale
PN
désignation numérique concernant la pression conventionnellement admise ou utilisée aux fins de référence
NOTE 1 II est prévu les mêmes dimensions de raccordement pour tous les éléments d’un même diamètre nominal
(DN), désignés par la même pression nominale PN.
NOTE 2 La pression de service admissible dépend du matériau, de la conception de l’élément, de la température
maximale en service, et doit être sélectionnée à partir des tableaux donnant les relations pression/température figurant
dans les normes correspondantes.
[ISO 7268:1983, Article 2]
3.3
Class
désignation alphanumérique utilisée à des fins de référence liée à une combinaison de caractéristiques
mécaniques et dimensionnelles d'un composant d'un système de tuyauterie et qui comprend le mot «Class»
suivi par un numéro entier sans dimension
NOTE Le numéro suivant le mot «Class» ne représente pas une valeur mesurable, et il convient de ne pas l'utiliser
pour des calculs, sauf si le cas contraire est spécifié dans la norme appropriée.
3.4
pression maximale admissible
PMA
pression maximale, y compris le coup de bélier, à laquelle un composant est capable de résister lorsqu'il y est
soumis de façon intermittente en service
[EN 805:2000, définition 3.1.1]
NOTE La Directive 97/23/CE (DESP) désigne la PS (pression maximale admissible) indépendamment de la
température. Les valeurs de la PMA et de la PS sont identiques à 20 °C.
3.5
équipement interne
composants internes de l’appareil de robinetterie qui sont en contact avec le fluide
NOTE Adaptée de l'EN 736-2:1997, définition 3.2.
© ISO 2006 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 16136:2006(F)
3.6
facteur de réduction
f
r
facteur de réduction utilisé dans la relation entre PMA et PN ou Class et utilisé pour calculer la PMA à des
températures autres que 20 °C
3.7
efforts de manœuvre
F et F
s
effort de manœuvre appliqué manuellement (F) et effort maximal de manœuvre appliqué manuellement (F )
s
qu’une personne est capable d’appliquer sur l’organe de manœuvre manuel d’un robinet
NOTE Adaptée de l'EN 12570:2000.
4 Exigences
4.1 Conception
4.1.1 Fonction de l’appareil de robinetterie
Les robinets à papillon conformes à la présente Norme internationale doivent convenir à une utilisation pour
des fonctions de sectionnement et peuvent être utilisés pour des fonctions de régulation.
4.1.2 Caractéristiques de conception
Les appareils de robinetterie doivent avoir les caractéristiques de conception suivantes:
a) un siège, de matériau souple pour l’obturation;
b) si une obturation étanche est préférée dans une direction de la pression, cette direction doit être marquée
par une flèche à l'extérieur du corps, comme spécifié dans le Tableau 2, marquage n°10;
c) un diamètre de siège, qui est, conformément à l’EN 736-3, soit
⎯ à passage intégral, c'est-à-dire non inférieur à 90 % du DN, exprimé en millimètres (mm), soit
⎯ à passage réduit, auquel cas le fabricant doit fournir le coefficient de perte de charge de l’appareil de
robinetterie;
d) un papillon (obturateur) qui doit être orienté par un arbre à 90°, la course doit être limitée par l’organe de
manœuvre dans les positions finales;
e) un arbre de manœuvre, lequel
⎯ doit être fixé dans le corps avec un système anti-éjection conformément à l'EN 736-3,
⎯ doit avoir un système de fixation de l’arbre par des éléments élastomères auto-fixateurs,
⎯ doit indiquer, par conception ou par marquage à une extrémité visible, l'orientation de l’obturateur,
⎯ doit être relié à l’obturateur, avec une conception telle que l’orientation de l’obturateur ne puisse pas
être changé, ni après démontage ni après réassemblage.

4 © ISO 2006 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 16136:2006(F)
4.1.3 Types de raccordements d’extrémités des appareils de robinetterie
Les types de raccordements d'extrémités des appareils de robinetterie peuvent être choisis parmi les types
suivants:
⎯ extrémités à polyfuser en bout;
⎯ extrémités à emboîter mâle à coller ou par soudage;
⎯ extrémités à emboîter par électrofusion;
⎯ extrémités à emboîter par soudage à chaud;
⎯ extrémités à emboîter à coller;
⎯ extrémités à emboîter pour/avec bague d’étanchéité en élastomère;
⎯ extrémités à brides;
⎯ extrémités à insérer;
⎯ extrémités filetées;
⎯ extrémités à raccord union.
D’autres types de raccordement d’extrémité sont possibles.
Toutes les extrémités doivent faire partie intégrante du corps de l'appareil de robinetterie ou y être vissées. Il
est possible d’utiliser des raccordements d'extrémités différents sur un même corps.
4.2 Matériaux
4.2.1 Matériaux du corps et du chapeau/couvercle
Les matériaux suivants pour le corps de l'appareil de robinetterie et le chapeau/couvercle peuvent être
sélectionnés dans l’ISO 15493 ou l’ISO 15494, ou dans l’ISO 10931, et doivent être conformes aux exigences
de la Norme internationale ci-dessus concernée:
⎯ ABS;
⎯ PE;
⎯ PP;
⎯ PVC-C;
⎯ PVC-U;
⎯ PVDF.
Si d'autres matériaux sont utilisés pour le corps et le chapeau/couvercle, le fabricant doit démontrer qu’ils
satisfont aux exigences correspondantes (telles que celles contenues dans les Normes internationales
ci-dessus pour les matériaux ci-dessus).
Le matériau de la boulonnerie entre le corps et le chapeau/couvercle doit être sélectionné selon l'ISO 898-1.
© ISO 2006 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 16136:2006(F)
4.2.2 Matériaux pour les autres composants de l'appareil de robinetterie
Le choix du matériau de l'obturateur et de tous les autres composants internes doit être de la responsabilité
du fabricant. La conception de ces composants doit assurer l'intégrité mécanique de l'appareil de robinetterie
et doit être soumise à essai comme spécifié en 5.2. Un composant ne réussissant pas avec succès un essai
en accor
...
