ISO 4064-5:2014
(Main)Water meters for cold potable water and hot water — Part 5: Installation requirements
Water meters for cold potable water and hot water — Part 5: Installation requirements
ISO 4064-5:2014 applies to water meters used to meter the volume of cold potable water and hot water flowing through a fully charged, closed conduit. These water meters incorporate devices which indicate the integrated volume. ISO 4064-5:2014 specifies criteria for the selection of single, combination and concentric water meters, associated fittings, installation, special requirements for meters, and the first operation of new or repaired meters to ensure accurate constant measurement and reliable reading of the meter. In addition to meters based on mechanical principles, ISO 4064-5:2014 also applies to water meters based on electrical or electronic principles, and to water meters based on mechanical principles incorporating electronic devices, used to measure the volume of cold potable water and hot water. It also applies to electronic ancillary devices. Ancillary devices are optional. However, national or international regulations may make some ancillary devices mandatory in relation to the utilization of the water meter. The recommendations of ISO 4064-5:2014 apply to water meters, irrespective of technology, defined as integrating measuring instruments continuously determining the volume of water flowing through them.
Compteurs d'eau potable froide et d'eau chaude — Partie 5: Exigences d'installation
L'ISO 4064-5:2013 s'applique aux compteurs d'eau utilisés pour mesurer le volume d'eau potable froide et d'eau chaude s'écoulant dans une conduite fermée et à pleine charge. Ces compteurs d'eau comportent des dispositifs indiquant le volume compté. L'ISO 4064-5:2013 spécifie des critères pour le choix de compteurs d'eau individuels, combinés et concentriques, les accessoires associés, l'installation ainsi que des exigences spéciales pour la première mise en service de compteurs neufs ou réparés pour garantir un mesurage d'une exactitude constante et une lecture fiable du compteur. En plus des compteurs dont le fonctionnement est basé sur des principes mécaniques, l'ISO 4064-5:2013 s'applique aussi aux compteurs d'eau dont le fonctionnement est basé sur un principe électrique ou électronique, ainsi qu'aux compteurs d'eau à fonctionnement mécanique incluant des dispositifs électroniques utilisés pour mesurer le volume débité d'eau chaude et d'eau potable froide. Elle s'applique également aux dispositifs électroniques auxiliaires. Les dispositifs auxiliaires sont facultatifs. Cependant, des réglementations nationales ou internationales peuvent rendre certains dispositifs auxiliaires obligatoires selon l'utilisation du compteur d'eau. Les recommandations de l'ISO 4064-5:2013 s'appliquent aux compteurs d'eau, indépendamment de leur technologie, définis en tant qu'instruments de mesure totalisateurs de débit, déterminant de manière continue le volume de débit d'eau les traversant.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 4064-5
First edition
2014-06-01
Water meters for cold potable water
and hot water —
Part 5:
Installation requirements
Compteurs d’eau potable froide et d’eau chaude —
Partie 5: Exigences d’installation
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Criteria for the selection of water meters . 2
4.1 General considerations . 2
4.2 Information to be provided by the manufacturer . 2
4.3 Meters operating in parallel or in a group . 2
5 Associated fittings . 3
5.1 General . 3
5.2 Upstream of the meter . 3
5.3 Downstream of the meter . 3
6 Installation . 4
6.1 General requirements . 4
6.2 Installation requirements . 4
6.3 Water quality (suspended particles) . 5
6.4 Electromagnetic meters . 5
6.5 Meters operating in parallel or in a group . 5
6.6 Security of operation . 5
7 Hydraulic disturbances . 5
7.1 General considerations . 5
7.2 Methods to eliminate disturbances . 6
8 First operation of new or repaired water meters . 7
8.1 General considerations . 7
8.2 Meters operating in parallel or in a group . 7
8.3 Protection of the meter . 7
8.4 Safety of personnel and users . 9
8.5 Comfort of personnel — Access to the water meter and fittings .10
Bibliography .12

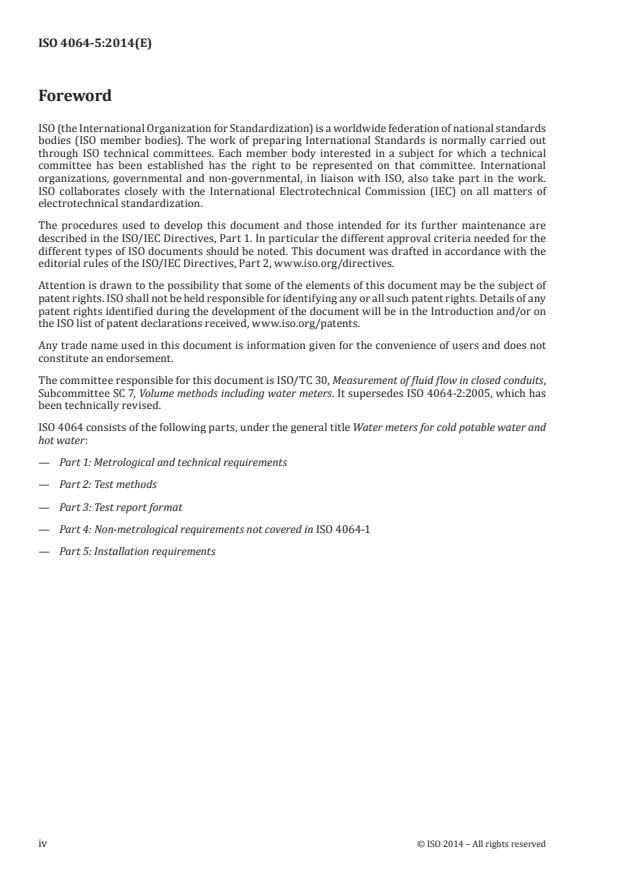

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2, www.iso.org/directives.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received, www.iso.org/patents.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
The committee responsible for this document is ISO/TC 30, Measurement of fluid flow in closed conduits,
Subcommittee SC 7, Volume methods including water meters. It supersedes ISO 4064-2:2005, which has
been technically revised.
ISO 4064 consists of the following parts, under the general title Water meters for cold potable water and
hot water:
— Part 1: Metrological and technical requirements
— Part 2: Test methods
— Part 3: Test report format
— Part 4: Non-metrological requirements not covered in ISO 4064-1
— Part 5: Installation requirements
iv © ISO 2014 – All rights reserved
INTERNATIONAL STANDARD ISO 4064-5:2014(E)
Water meters for cold potable water and hot water —
Part 5:
Installation requirements
1 Scope
This part of ISO 4064 applies to water meters used to meter the volume of cold potable water and hot
water flowing through a fully charged, closed conduit. These water meters incorporate devices which
indicate the integrated volume.
This part of ISO 4064 specifies criteria for the selection of single, combination and concentric water
meters, associated fittings, installation, special requirements for meters, and the first operation of new
or repaired meters to ensure accurate constant measurement and reliable reading of the meter.
In addition to meters based on mechanical principles, this part of ISO 4064 also applies to water
meters based on electrical or electronic principles, and to water meters based on mechanical principles
incorporating electronic devices, used to measure the volume of cold potable water and hot water. It also
applies to electronic ancillary devices. Ancillary devices are optional. However, national or international
regulations may make some ancillary devices mandatory in relation to the utilization of the water meter.
The recommendations of this part of ISO 4064 apply to water meters, irrespective of technology, defined
as integrating measuring instruments continuously determining the volume of water flowing through
them.
NOTE Any national regulations apply in the country of use.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 4064-1:2014|OIML R 49-1:2013, Water meters for cold potable water and hot water — Part 1:
Metrological and technical requirements
ISO 6817, Measurement of conductive liquid flow in closed conduits — Method using electromagnetic
flowmeters
3 Terms and definitions
For the purposes of this part of ISO 4064, the definitions given in ISO 4064-1|OIML R 49-1 and the
following apply.
3.1
parallel operation
operation of two or more meters grouped together and connected to a common source
and a common delivery
3.2
multiple meter operation
operation of several meters grouped together where their inlets are connected to a common source, or
their outlets to a common delivery, but not both at the same time
3.3
adaptor
additional mechanical device fitted into a connection interface on location in order
to combine an unmodified cartridge meter of one geometry with a connection interface of another
geometry
3.4
converter
connection interface consisting of several parts produced as a complete unit prior to
installation into the supply system
Note 1 to entry: No assembly work is to be done on location other than the installation of the complete interface.
Conversion is related to either change of flow pattern, change of flow direction or extension of seat depth.
4 Criteria for the selection of water meters
4.1 General considerations
The type, metrological characteristics, and sizes of water meters should be determined according to the
operating conditions of the installation and the environmental class(es) demanded, taking into account,
particularly, the following:
— the available supply pressure;
— the physical and chemical characteristics of the water, including water temperature and water
quality (suspended particles);
— the acceptable pressure loss across the meter;
— the expected flow rates: the flow rates Q and Q of the meter (as defined in ISO 4064-1:2014|OIML R 49-
1 3
1:2013, Clause 3) shall be compatible with the expected flow rate conditions of the installations,
including the water flow direction(s);
— the suitability of the meter type for the intended mechanical, climatic, electrical, and hydraulic
conditions, including ambient relative humidity, vibrations, electrostatic discharges, continuous
magnetic field, and electromagnetic disturbances;
— the available space and pipe work to install the meter and fittings;
— the possibility of deposition of substances from solution within the meter;
— the sustainability of the power supply of the water meter (where applicable).
When using combination meters, changeover flow rates shall be different from normal operating flow
rates.
4.2 Information to be provided by the manufacturer
Sufficient information shall be provided to enable customers to choose and install a meter that conforms
to particular metrological characteristics.
The influence factors that affect the indicating error of the individual design should be stated. For each
influence factor, the relevant rated operating conditions applicable to the meter should be stated.
4.3 Meters operating in parallel or in a group
4.3.1 For meters operating in parallel, means shall be provided so that the unserviceability of one or
more meters within a group shall not cause the remaining meters to operate at a flow rate in excess of the
limit of operation of each individual meter.
2 © ISO 2014 – All rights reserved
4.3.2 To ensure that water meters of different types operate satisfactorily in parallel, the individual
characteristics of meters operating in parallel shall be compatible, e.g. by grouping them according to
pressure loss, flow rate range and maximum working pressure. However, the installation conditions for
each type shall be respected.
4.3.3 For meters operating in parallel and multiple meter operation, the possibilities of interaction
between one meter or meter type and another to the detriment of their life and accuracy, e.g. pressure
surges and vibration, should be consider
...
NORME ISO
INTERNATIONALE 4064-5
Première édition
2014-06-01
Compteurs d’eau potable froide et
d’eau chaude —
Partie 5:
Exigences d’installation
Water meters for cold potable water and hot water —
Part 5: Installation requirements
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Critères pour le choix des compteurs d’eau . 2
4.1 Considérations générales . 2
4.2 Informations à fournir par le fabricant . 2
4.3 Compteurs fonctionnant en parallèle ou en groupe . 3
5 Accessoires associés . 3
5.1 Généralités . 3
5.2 En amont du compteur . 3
5.3 En aval du compteur. 4
6 Installation . 4
6.1 Exigences générales . 4
6.2 Exigences d’installation . 4
6.3 Qualité de l’eau (matières en suspension) . 5
6.4 Compteurs électromagnétiques . 5
6.5 Compteurs fonctionnant en parallèle ou en groupe . 5
6.6 Sécurité de fonctionnement . 6
7 Perturbations hydrauliques . 6
7.1 Considérations générales . 6
7.2 Méthodes d’élimination des perturbations . 6
8 Première mise en service de compteurs d’eau neufs ou réparés . 7
8.1 Considérations générales . 7
8.2 Compteurs fonctionnant en parallèle ou en groupe . 8
8.3 Protection du compteur . 8
8.4 Sécurité du personnel et des utilisateurs .10
8.5 Confort du personnel — Accès au compteur d’eau et aux accessoires .11
Bibliographie .13

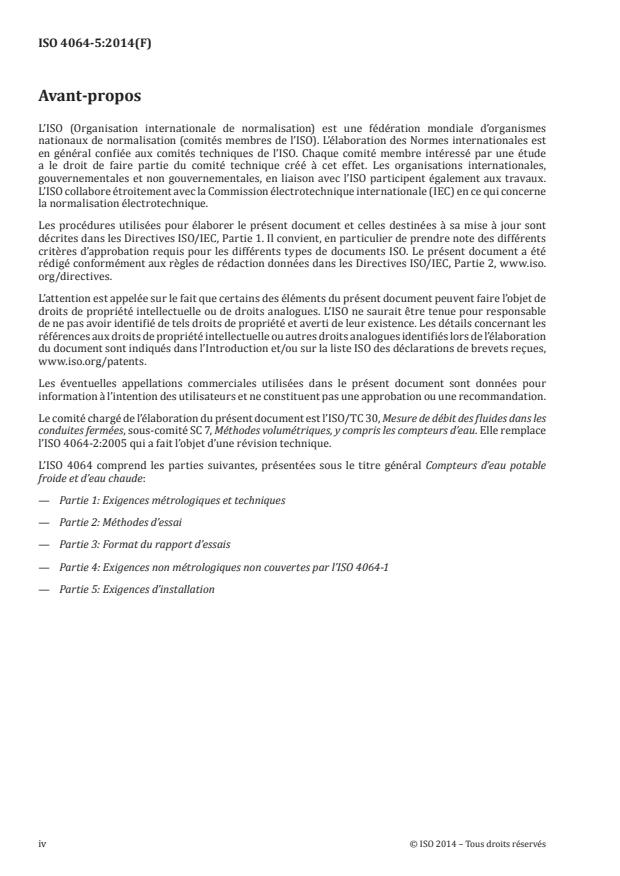

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2, www.iso.
org/directives.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues,
www.iso.org/patents.
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 30, Mesure de débit des fluides dans les
conduites fermées, sous-comité SC 7, Méthodes volumétriques, y compris les compteurs d’eau. Elle remplace
l’ISO 4064-2:2005 qui a fait l’objet d’une révision technique.
L’ISO 4064 comprend les parties suivantes, présentées sous le titre général Compteurs d’eau potable
froide et d’eau chaude:
— Partie 1: Exigences métrologiques et techniques
— Partie 2: Méthodes d’essai
— Partie 3: Format du rapport d’essais
— Partie 4: Exigences non métrologiques non couvertes par l’ISO 4064‑1
— Partie 5: Exigences d’installation
iv © ISO 2014 – Tous droits réservés
NORME INTERNATIONALE ISO 4064-5:2014(F)
Compteurs d’eau potable froide et d’eau chaude —
Partie 5:
Exigences d’installation
1 Domaine d’application
La présente partie de l’ISO 4064 s’applique aux compteurs d’eau utilisés pour mesurer le volume d’eau
potable froide et d’eau chaude s’écoulant dans une conduite fermée et à pleine charge. Ces compteurs
d’eau comportent des dispositifs indiquant le volume compté.
La présente partie de l’ISO 4064 spécifie des critères pour le choix de compteurs d’eau individuels,
combinés et concentriques, les accessoires associés, l’installation ainsi que des exigences spéciales pour
la première mise en service de compteurs neufs ou réparés pour garantir un mesurage d’une exactitude
constante et une lecture fiable du compteur.
En plus des compteurs dont le fonctionnement est basé sur des principes mécaniques, la présente partie
de l’ISO 4064 s’applique aussi aux compteurs d’eau dont le fonctionnement est basé sur un principe
électrique ou électronique, ainsi qu’aux compteurs d’eau à fonctionnement mécanique incluant des
dispositifs électroniques utilisés pour mesurer le volume débité d’eau chaude et d’eau potable froide.
Elle s’applique également aux dispositifs électroniques auxiliaires. Les dispositifs auxiliaires sont
facultatifs. Cependant, des réglementations nationales ou internationales peuvent rendre certains
dispositifs auxiliaires obligatoires selon l’utilisation du compteur d’eau.
Les recommandations de la présente partie de l’ISO 4064 s’appliquent aux compteurs d’eau,
indépendamment de leur technologie, définis en tant qu’instruments de mesure totalisateurs de débit,
déterminant de manière continue le volume de débit d’eau les traversant.
NOTE Toute législation nationale s’applique dans le pays d’utilisation.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 4064-1:2014|OIML R 49-1:2013, Compteurs d’eau potable froide et d’eau chaude, Partie 1: Exigences
métrologiques et techniques
ISO 6817, Mesure de débit d’un fluide conducteur dans les conduites fermées — Méthode par débitmètres
électromagnétiques
3 Termes et définitions
Pour les besoins de la présente partie de l’ISO 4064, les termes et définitions donnés dans
l’ISO 4064-1|OIML R 49-1 et les suivants s’appliquent.
3.1
fonctionnement en parallèle
fonctionnement de deux ou plusieurs compteurs regroupés et raccordés à une source
commune et à un point de livraison commun
3.2
fonctionnement en groupe
fonctionnement de plusieurs compteurs regroupés, dont les entrées sont raccordées à une source
commune ou dont les sorties sont raccordées à un point de livraison commun, mais pas les deux en
même temps
3.3
adaptateur
dispositif mécanique complémentaire installé dans l’interface de raccordement
en place afin de combiner un compteur à cartouche de géométrie différente et n’ayant subi aucune
modification à une interface de raccordement d’une autre géométrie
3.4
convertisseur
interface de raccordement se composant de plusieurs parties, présentée sous la
forme d’un ensemble complet avant installation dans le système d’alimentation
Note 1 à l’article: Aucune tâche d’assemblage autre que l’installation de l’interface complète ne doit être effectuée
sur place. La conversion se rapporte soit à une modification du mode d’écoulement, une modification du sens de
l’écoulement, soit à une extension de la profondeur d’assise.
4 Critères pour le choix des compteurs d’eau
4.1 Considérations générales
Il convient que le type, les caractéristiques métrologiques et les dimensions des compteurs d’eau
soient déterminés en fonction des conditions de fonctionnement de l’installation et de la (des) classe(s)
environnementale(s) requise(s), en tenant compte, notamment, des conditions suivantes:
— la pression d’alimentation disponible;
— les propriétés physiques et chimiques de l’eau, y compris la température de l’eau et sa qualité
(matières en suspension)
— la perte de pression admise à travers le compteur;
— les débits prévus: les débits Q et Q du compteur (tels que définis dans l’ISO 4064-1:2014|OIML R 49-
1 3
1:2013, Article 3) doivent être compatibles avec les conditions de débit prévues de l’installation, y
compris le (les) sens(s) de l’écoulement;
— le caractère approprié du type de compteur aux conditions mécaniques, climatiques, électriques
et hydrauliques prévues, incluant l’humidité relative ambiante, les vibrations, les décharges
électrostatiques, le champ magnétique continu et les perturbations électromagnétiques;
— l’espace et la tuyauterie disponibles pour installer le compteur et les accessoires;
— la possibilité de dépôt de substances en solution à l’intérieur du compteur d’eau;
— l’autonomie de l’alimentation électrique du compteur d’eau (le cas échéant).
En cas d’utilisation de compteurs combinés, les débits qui les traversent doivent être différents des
débits de fonctionnement normaux.
4.2 Informations à fournir par le fabricant
Les clients doivent disposer d’informations suffisantes leur permettant de choisir et d’installer un
compteur conforme à des caractéristiques métrologiques particulières.
2 © ISO 2014 – Tous droits réservés
Il convient de mentionner les facteurs d’influence qu
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
