Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 4064-4
First edition
2014-06-01
Water meters for cold potable water
and hot water —
Part 4:
Non-metrological requirements not
covered in ISO 4064-1
Compteurs d’eau potable froide et d’eau chaude —
Partie 4: Exigences non métrologiques non couvertes par l’ISO 4064-1
Reference number
ISO 4064-4:2014(E)
©
ISO 2014

---------------------- Page: 1 ----------------------
ISO 4064-4:2014(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 4064-4:2014(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Technical characteristics . 2
4.1 In-line meters . 2
4.2 Concentric and cartridge meters and exchangeable metrological modules . 4
Annex A (informative) Concentric water meter manifold .10
Annex B (normative) Connection interfaces — Solutions for cartridge meters .13
Annex C (informative) Examples of adaptors and converters .24
Bibliography .26
© ISO 2014 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 4064-4:2014(E)

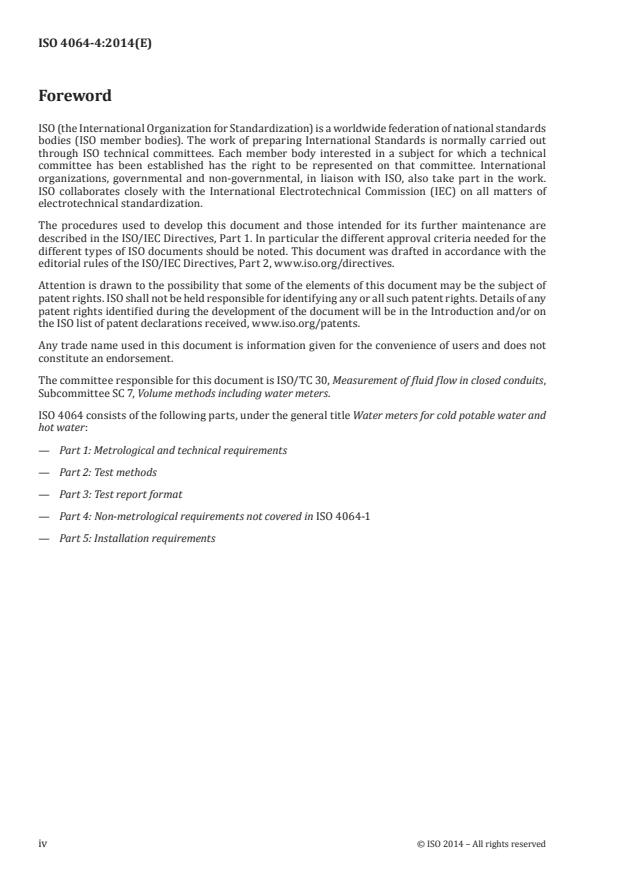

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2, www.iso.org/directives.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received, www.iso.org/patents.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
The committee responsible for this document is ISO/TC 30, Measurement of fluid flow in closed conduits,
Subcommittee SC 7, Volume methods including water meters.
ISO 4064 consists of the following parts, under the general title Water meters for cold potable water and
hot water:
— Part 1: Metrological and technical requirements
— Part 2: Test methods
— Part 3: Test report format
— Part 4: Non-metrological requirements not covered in ISO 4064-1
— Part 5: Installation requirements
iv © ISO 2014 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 4064-4:2014(E)
Water meters for cold potable water and hot water —
Part 4:
Non-metrological requirements not covered in ISO 4064-1
1 Scope
This part of ISO 4064 applies to water meters used to meter the volume of cold potable water and hot
water flowing through a fully charged, closed conduit. These water meters incorporate devices which
indicate the integrated volume.
This part of ISO 4064 specifies technical characteristics and pressure loss requirements for meters for
cold potable water and hot water. It applies to water meters which can withstand:
1)
a) a maximum admissible pressure (MAP) equal to at least 1 MPa [0,6 MPa for meters for use with
pipe nominal diameters (DNs) ≥500 mm];
b) a maximum admissible temperature (MAT) for cold potable water meters of 30 °C;
c) a MAT for hot water meters of up to 180 °C, depending on class.
In addition to meters based on mechanical principles, this part of ISO 4064 also applies to water
meters based on electrical or electronic principles, and to water meters based on mechanical principles
incorporating electronic devices, used to meter the volume flow of hot water and cold potable water. It
also applies to electronic ancillary devices. As a rule ancillary devices are optional. However, national
or international regulations may make some ancillary devices mandatory in relation to the utilization
of the water meter.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 228−1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 4064-1|OIML R 49-1, Water meters for cold potable water and hot water — Part 1: Metrological and
technical requirements
ISO 7005-2, Metallic flanges — Part 2: Cast iron flanges
ISO 7005-3, Metallic flanges — Part 3: Copper alloy and composite flanges
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4064−1|OIML R 49-1 apply.
NOTE Many of the definitions used in this part of ISO 4064 conform to ISO/IEC Guide 99:2007|OIML V
[1] [2] [3]
2-200:2012, OIML V 1:2013, and OIML D 11.
1) 1 MPa = 10 bar
© ISO 2014 – All rights reserved 1

---------------------- Page: 5 ----------------------
W
1 W
2
ISO 4064-4:2014(E)

4 Technical characteristics
4.1 In-line meters
4.1.1 Meter size and overall dimensions
Meter size is characterized either by the thread size of the end connections or by the nominal size of the
flange. For each meter size, there is a corresponding fixed set of overall dimensions. The dimensions of
the meter, as illustrated in Figure 1, shall be in accordance with Table 1.
a
Key
W , W W + W is the width of a cuboid within which the water meter can be contained
1 2 1 2
H , H H + H is the height of a cuboid within which the water meter can be contained
1 2 1 2
L length of a cuboid within which the water meter can be contained
NOTE The cover is at right angles to its closed position. Dimensions H , H , W and W are maxima; L is a fixed
1 2 1 2
value with specified tolerances.
a
Pipe axis.
Figure 1 — Meter size and overall dimensions
4.1.2 Threaded connection
Permissible values of dimensions a and b for threaded connections are given in Table 1. Threads shall
conform to ISO 228−1. Figure 2 defines dimensions a and b.
b
a
Figure 2 — Threaded connection
4.1.3 Flanged connection
Flanged end connections shall conform to ISO 7005-2 and ISO 7005-3 for the maximum pressure
corresponding to that of the water meter. Dimensions shall be as given in Table 1.
2 © ISO 2014 – All rights reserved
L
H H
1 2

---------------------- Page: 6 ----------------------
ISO 4064-4:2014(E)

The manufacturer shall provide a reasonable clearance behind the rear face of the flange to allow access
for installation and removal.
Table 1 — Water meter dimensions for threaded and flanged connections
Dimensions in millimetres
a
DN Preferred
b
a b Alternative values of L W , W H H
min min 1 2 1 2
b
size values of L
80, 85, 100, 105, 110, 114, 115, 130, 134, 135, 145,
c c
15 10 12 165 65 60 220
170, 175, 180, 190, 200, 220
105, 110, 115, 130, 134, 135, 165, 175, 195, 200,
20 12 14 190 65 60 240
220, 229
25 12 16 260 110, 150, 175, 199, 200, 210, 225, 273 100 65 260
32 13 18 260 110, 150, 175, 199, 200, 230, 270, 300, 321 110 70 280
40 13 20 300 200, 220, 245, 260, 270, 387 120 75 300
50 13 20 200 170, 245, 250, 254, 270, 275, 300, 345, 350 135 216 390
65 14 22 200 170, 270, 300, 450 150 130 390
80 200 190, 225,300, 305,350, 425, 500 180 343 410
100 250 210, 280, 350, 356, 360, 375, 450, 650 225 356 440
125 250 220, 275, 300, 350, 375, 450 135 140 440
150 300 230, 325, 350, 450, 457,500, 560 267 394 500
200 350 260, 400, 500, 508, 550, 600, 620 349 406 500
250 450 330, 400, 600, 660, 800 368 521 500
300 500 380, 400,800 394 533 533
350 500 420, 800 270 300 500
400 600 500, 550, 800 290 320 500
500 600 500, 625, 680, 770, 800, 900, 1000 365 380 520
600 800 500, 750, 820, 920, 1000, 1200 390 450 600
800 1200 600 510 550 700
>800 1,25× DN DN 0,65× DN 0,65× DN 0,75× DN
a
Nominal size of flanges and threaded connections.
0 0 0
b
Tolerance on length: DN 15 to 40 — L ; DN 50 to 300 — L ; DN 350 to 400 — L . Tolerances on lengths of meters
−2 −3 −5
greater than DN 400 should be agreed between the user and manufacturer.
c
For DN 15 meters of length 80 mm or 85 mm, a = b = 7,5 mm.
min min
4.1.4 Combination meter connection
Dimensions shall be as set out in Table 2.
The overall length of a combination meter may be a fixed dimension or may be adjustable by means of
a sliding coupling. In this case, the minimum possible adjustment of the meter overall length shall be
15 mm relative to the nominal value of L defined in Table 2.
At the time of publication, because of the wide variation in the height of the various types of combination
meters, it has not been possible to standardize this dimension.
© ISO 2014 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 4064-4:2014(E)

Table 2 — Combination water meter with flanged end connections
Dimensions in millimetres
Preferred values
a
DN size Alternative values of L W , W
1 2
of L
50 300 270, 432, 560, 600    220
65 300 650    240
80 350 300, 432, 630, 700    260
100 350 360, 610, 750, 800    350
125 350 850    350
150 500 610, 1000    400
200 500 1160, 1200    400
a
Nominal size of flange connection.
4.2 Concentric and cartridge meters and exchangeable metrological modules
NOTE 1 This subclause contains the necessary information on meter size and overall dimensions. Two meter
manifold connection designs are shown in Annex A.
NOTE 2 It is possible that this subclause and Annex A will be subject to change as concentric water meter and
manifold designs evolve.
4.2.1 Meter size and overall dimensions
Dimensions for a current meter design are shown in Figure 3 and Table 3.
4.2.2 Design of the meter manifold connection
The met
...

NORME ISO
INTERNATIONALE 4064-4
Première édition
2014-06-01
Compteurs d’eau potable froide et
d’eau chaude —
Partie 4:
Exigences non métrologiques non
couvertes par l’ISO 4064-1
Water meters for cold potable water and hot water —
Part 4: Non-metrological requirements not covered in ISO 4064-1
Numéro de référence
ISO 4064-4:2014(F)
©
ISO 2014

---------------------- Page: 1 ----------------------
ISO 4064-4:2014(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 4064-4:2014(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Caractéristiques techniques . 2
4.1 Compteurs en ligne . 2
4.2 Compteurs concentriques, compteurs à cartouche et modules
métrologiques échangeables . 5
Annexe A (informative) Embase de compteur d’eau concentrique .11
Annexe B (normative) Interfaces de raccordement — Solutions pour compteurs à cartouche .14
Annexe C (informative) Exemples d’adaptateurs et de convertisseurs .25
Bibliographie .27
© ISO 2014 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 4064-4:2014(F)

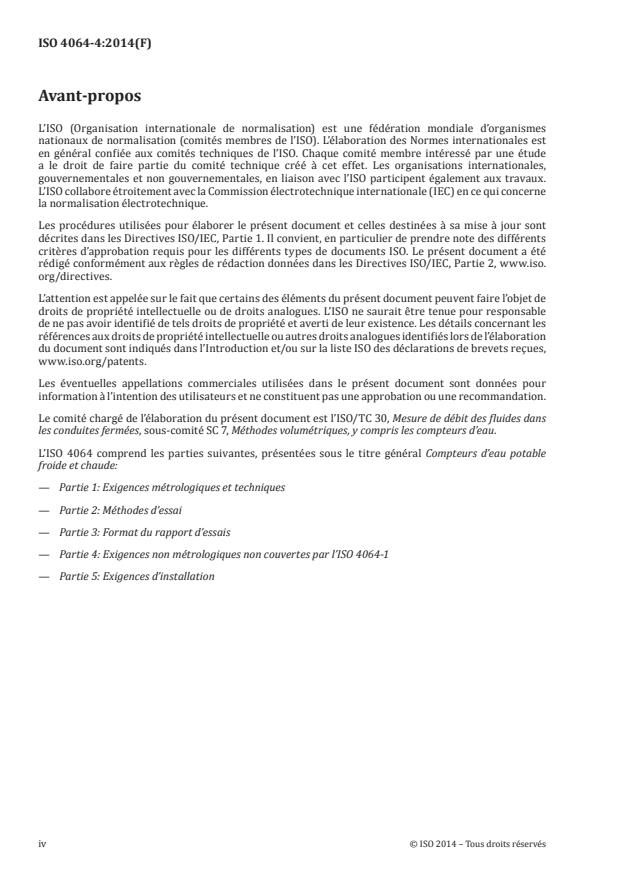

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2, www.iso.
org/directives.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues,
www.iso.org/patents.
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 30, Mesure de débit des fluides dans
les conduites fermées, sous-comité SC 7, Méthodes volumétriques, y compris les compteurs d’eau.
L’ISO 4064 comprend les parties suivantes, présentées sous le titre général Compteurs d’eau potable
froide et chaude:
— Partie 1: Exigences métrologiques et techniques
— Partie 2: Méthodes d’essai
— Partie 3: Format du rapport d’essais
— Partie 4: Exigences non métrologiques non couvertes par l’ISO 4064-1
— Partie 5: Exigences d’installation
iv © ISO 2014 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 4064-4:2014(F)
Compteurs d’eau potable froide et d’eau chaude —
Partie 4:
Exigences non métrologiques non couvertes par l’ISO
4064-1
1 Domaine d’application
La présente partie de l’ISO 4064 s’applique aux compteurs d’eau utilisés pour mesurer le volume d’eau
potable froide et d’eau chaude s’écoulant dans une conduite fermée et à pleine charge. Ces compteurs
d’eau comportent des dispositifs indiquant le volume compté.
La présente partie de l’ISO 4064 spécifie les paramètres techniques et les exigences de perte de pression
s’appliquant aux compteurs d’eau potable froide et d’eau chaude. Elle s’applique aux compteurs d’eau
pouvant résister à:
1)
a) une pression maximale admissible (PMA) égale à au moins 1 MPa [0,6 MPa pour les compteurs
équipant des conduites de diamètre nominal (DN) ≥ 500 mm];
b) à une température maximale admissible (TMA) allant de 30 ºC, pour les compteurs d’eau potable
froide;
c) jusqu’à 180 ºC pour les compteurs d’eau chaude, selon la classe.
En plus des compteurs dont le fonctionnement est basé sur des principes mécaniques, la présente partie
de l’ISO 4064 s’applique aussi aux compteurs d’eau dont le fonctionnement est basé sur un principe
électrique ou électronique, ainsi qu’aux compteurs d’eau à fonctionnement mécanique incluant des
dispositifs électroniques utilisés pour mesurer le volume débité d’eau chaude et d’eau potable froide. Elle
s’applique également aux dispositifs électroniques auxiliaires. Généralement, les dispositifs auxiliaires
sont facultatifs. Cependant, des réglementations nationales ou internationales peuvent rendre certains
dispositifs auxiliaires obligatoires selon l’utilisation du compteur d’eau.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 228-1, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 4064-1|OIML R 49-1, Compteurs d’eau potable froide et d’eau chaude — Partie 1: Exigences métrologiques
et techniques
ISO 7005-2, Brides métalliques — Partie 2: Brides en fonte
ISO 7005-3, Brides métalliques — Partie 3: Brides en alliages de cuivre et brides composites
1) 1 MPa = 10 bar
© ISO 2014 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
W
1 W
2
ISO 4064-4:2014(F)

3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4064-1|OIML R 49-1
s’appliquent.
NOTE Un certain nombre de définitions utilisées dans la présente partie de l’ISO 4064 se conforment aux
[1] [2]
concepts fondamentaux et généraux du Guide ISO/CEI 99:2007|OIML V 2-200:2012 , OIML V 1:2013 and
[3]
OIML D 11.
4 Caractéristiques techniques
4.1 Compteurs en ligne
4.1.1 Taille et encombrement du compteur
La taille du compteur est caractérisée soit par la dimension du filetage des embouts de raccordement
soit par la dimension nominale de la bride. À chaque taille de compteur correspond un ensemble fixe de
dimensions hors tout. Les dimensions du compteur, illustrées à la Figure 1, doivent être conformes au
Tableau 1.
a
Légende
W , W W + W est la largeur d’un parallélépipède droit dans lequel peut être contenu le compteur d’eau
1 2 1 2
H , H H + H est la hauteur d’un parallélépipède droit dans lequel peut être contenu le compteur d’eau
1 2 1 2
L longueur d’un parallélépipède droit dans lequel peut être contenu le compteur d’eau
NOTE Le couvercle est à angle droit par rapport à sa position fermée. les dimensions H , H , W , et W sont des
1 2 1 2
dimensions maximales; L est une valeur fixe avec des tolérances spécifiées.
a
Axe de la conduite.
Figure 1 — Taille et encombrement du compteur
4.1.2 Raccordement fileté
Les valeurs tolérées des dimensions a et b des raccordements filetés sont données dans le Tableau 1. Les
filetages doivent être conformes à l’ISO 228-1. La Figure 2 définit les dimensions a et b.
2 © ISO 2014 – Tous droits réservés
L
H H
1 2

---------------------- Page: 6 ----------------------
ISO 4064-4:2014(F)

b
a
Figure 2 — Raccordement fileté
4.1.3 Raccordement à bride
Les embouts de raccordement à bride doivent être conformes à l’ISO 7005-2 et à l’ISO 7005-3 pour une
pression maximale correspondant à celle du compteur d’eau. Les dimensions doivent être celles données
dans le Tableau 1.
Le fabricant doit prévoir un jeu suffisant derrière la face arrière de la bride pour permettre l’accès lors
de l’installation ou du retrait.
© ISO 2014 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 4064-4:2014(F)

Tableau 1 — Dimensions des compteurs d’eau pour raccordements filetés et à bride
Dimensions en millimètres
Valeurs
Dimen- recom-
a b b
min min Valeurs alternatives de L W W H H
1; 2 1 2
a
sions mandées
DN
b
de L
c c
15 10 12 165 80, 85, 100, 105, 110, 114, 115, 65 60 220
130, 134, 135, 145, 170, 175, 180,
190, 200, 220
20 12 14 190 105, 110, 115, 130, 134, 135, 165, 65 60 240
175, 195, 200, 220, 229
25 12 16 260 110, 150, 175, 199, 200, 210, 225, 100 65 260
273
32 13 18 260 110, 150, 175, 199, 200, 230, 270, 110 70 280
300, 321
40 13 20 300 200, 220, 245, 260, 270, 387 120 75 300
50 200 170, 245, 250, 254, 270, 275, 300, 135 216 390
13 20
345, 350
65 14 22 200 170, 270, 300, 450 150 130 390
80 200 190, 225, 300, 305, 350, 425, 500 180 343 410
100 250 210, 280, 350, 356, 360, 375, 450, 225 356 440
650
125 250 220, 275, 300, 350, 375, 450 135 140 440
150 300 230, 325, 350, 450, 457, 500, 560 267 394 500
200 350 260, 400, 500, 508, 550, 600, 620 349 406 500
250 450 330, 400, 600, 660, 800 368 521 500
300 500 380, 400, 800 394 533 533
350 500 420, 800 270 300 500
400 600 500, 550, 800 290 320 500
500 600 500, 625, 680, 770, 800, 900, 365 380 520
1 000
600 800 500, 750, 820, 920, 1 000, 1 200 390 450 600
800 1 200 600 510 550 700
> 8000 1,25 × DN DN 0,65 x DN 0,65 x DN 0,75 × DN
a
Diamètre nominal des raccordements à bride et filetés.
0 0 0
b
Tolérances sur longueurs: de DN 15 à DN 40 – L ; de DN 50 à DN 300 – L ; de DN 350 à DN 400 – L . Il convient
−2 −3 −5
que les tolérances sur les longueurs pour les compteurs supérieurs à DN 400 fassent l’objet d’un accord entre l’utilisateur et
le fabricant.
c
Pour les compteurs DN 15 de longueur 80 mm ou 85 mm, a = b = 7,5 mm.
min min
4.1.4 Raccordement des compteurs combinés
Les dimensions doivent être telles que définies dans le Tableau 2.
La longueur hors tout d’un compteur combiné peut être une dimension fixe ou réglable au moyen d’un
manchon coulissant. Dans ce cas, le réglage minimal possible de la longueur hors tout du compteur doit
être de 15 mm par rapport à la valeur nominale de L définie dans le Tableau 2.
En raison des grandes variations de hauteur des différents types de compteurs combinés, il n’a pas été
possible de normaliser ces dimensions au moment de la publication.
4 © ISO 2014 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 4064-4:2014(F)

Tableau 2 — Compteurs combinés avec embouts de raccordement à bride
Dimensions en millimètres
Valeurs recomman-
a
Dimensions DN Valeurs alternatives de L W , W
1 2
dées de L
50 300 270, 432, 560, 600 220
65 300 650 240
80 350 300, 432, 630, 700 260
100 350 360, 610, 750, 800 350
125 350 850 350
150 500 610, 1 000 400
200 500 1 160, 1 200 400
a
Diamètre nominal des raccordements à bride.
4.2 Compteurs concentriques, compteurs à cartouche et modules métrologiques
échangeables
NOTE 1 Le présent paragraphe contient les informations nécessaires relatives à la taille des compteurs et à
leur encombrement. Deux (2) modèles de raccordements à une embase sont présentés à l’Annexe A.
NOTE 2 Il est possible que le présent paragraphe et l’Annexe A soient sujets à modification en raison de
l’évolution de la conception des compteurs concentriques et des embases.
4.2.1 Taille et encombrement du compteur
Les dimensions d’un modèle courant
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
