INTERNATIONAL STANDARD ISO 11393-1:2018(E)
Protective clothing for users of hand-held chainsaws —
Part 1:
Test rig for testing resistance to cutting by a chainsaw
1 Scope
This document specifies the test rig for assessing the resistance to cutting of protective clothing,
footwear and gloves by hand-held chainsaws. It also describes the calibration procedure.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1302, Geometrical Product Specifications (GPS) — Indication of surface texture in technical product
documentation
ISO 2060, Textiles — Yarn from packages — Determination of linear density (mass per unit length) by the
skein method
ISO 3386-1, Polymeric materials, cellular flexible — Determination of stress-strain characteristics in
compression — Part 1: Low-density materials
ISO 3801, Textiles — Woven fabrics — Determination of mass per unit length and mass per unit area
ISO 4915, Textiles — Stitch types — Classification and terminology
ISO 7211-2, Textiles — Woven fabrics — Construction — Methods of analysis — Part 2: Determination of
number of threads per unit length
ISO 11393-2, Protective clothing for users of hand-held chainsaws — Part 2: Performance requirements
and test methods for leg protectors
ISO 11393-3, Protective clothing for users of hand-held chainsaws — Part 3: Test methods for footwear
ISO 11393-4, Protective clothing for users of hand-held chainsaws — Part 4: Performance requirements
and test methods for protective gloves
ISO 11393-5, Protective clothing for users of hand-held chainsaws — Part 5: Performance requirements
and test methods for protective gaiters
ISO 11393-6, Protective clothing for users of hand-held chainsaws — Part 6: Performance requirements
and test methods for upper body protectors
ISO 17249, Safety footwear with resistance to chain saw cutting
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
chain braking
effect whereby fibres or other materials of the personal protective equipment slow down the speed of
the saw chain
3.2
chain slipping
protective effect whereby the saw chain slides over the surface of the protective material without
cutting it
3.3
chain stopping time
period of time taken for the saw chain to decelerate from a specified speed to a complete stop once the
power has been disconnected
3.4
chainsaw
portable powered saw with teeth on a saw chain
3.5
clogging
effect whereby fibres, yarns or other materials are drawn by the saw chain into the saw unit, thereby
stopping the movement of the saw chain
3.6
cut-through
any visible change on the underside of the innermost layer of the test sample caused by the saw chain
3.7
cutting line
tangent to the curve made by teeth of the saw chain at the point where it is in contact with a test
specimen
3.8
free-running stopping time
time for the flywheel to come to a complete stop once the power has been disconnected when there is
no chain fitted to the guide bar
3.9
resistance to cutting
various ways in which protective material prevents cutting or decelerate the chain of a chainsaw (3.4)
Note 1 to entry: It is measured by applying a moving saw chain with a certain chain speed and energy and
studying whether the chain cuts through.
4 Principles
The test rig described in this document has been designed to apply a moving saw chain to a test sample
in such a way that both the speed of the chain and the amount of kinetic energy available for cutting are
controlled.
This is achieved by ensuring that the chain is not under power at the moment of test. The equipment is
designed such that the chain is moving solely under the influence of its own momentum, together with
that of a flywheel and rotating parts of known inertia to which it is coupled.
The result of the test is then reported as to whether or not the sample shows a cut-through at the
test speed.
2 © ISO 2018 – All rights reserved
5 Test rig
5.1 General
The test rig consists of the following major components:
— a power unit and a connecting device that transfers rotational energy to the saw unit;
— a saw unit with a defined moment of inertia including shaft, flywheel, sprocket, chain and guide bar;
— fixture for saw unit;
— test piece mounts for samples;
— instrumentation.
Fit guards to protect users from flying debris and broken chains.
The general arrangement of the test rig is shown in Figure 1.
Key
1 mounting for sprocket bar 5 sprocket
2 chain 6 pivot
3 guide bar 7 horizontal plane
4 sample mount
Figure 1 — General arrangement of test rig
5.2 Power unit and connecting device
The power unit shall be able to drive the saw chain up to a chain speed of at least 21 m/s. For testing
class 2 products, the power unit shall be capable of driving the saw chain at a speed of at least 24 m/s. For
class 3 products, the power unit shall be capable of driving the saw chain at a speed of at least 28 m/s.
For testing purposes, it is convenient that the test rig shall also be able to drive the chain at speeds as
required by ISO 11393-2, ISO 11393-3, ISO 11393-4, ISO 11393-5, ISO 11393-6 and ISO 17249. Currently,
the maximum speed specified in the ISO 11393-series and in ISO 17249 is 28 m/s (class 3).
It shall be possible to separate the power from the saw unit, see Clause 4. The separation of the powered
drive unit from the saw unit shall not affect the moment of inertia of the sprocket/flywheel assembly
and the moving chain and it shall not affect the falling action around the pivot.
In order to conduct a test, the chain is first driven up to the required speed by means of any convenient
motor. At the moment of test, the motor is then physically separated from the chain and flywheel or the
power is disconnected from the rotating parts of the saw unit excluding the sprocket. The moment of
inertia shall still fulfil the requirements of 5.3.2.3. Simultaneously, the chain is allowed to pivot down
from a minimal height onto the test sample. The chain subsequently continues to move (and under
normal circumstances, to cut into the sample) until all of its kinetic energy has been dissipated and the
chain stops.
5.3 Saw unit
5.3.1 General
The saw unit shall be able to turn freely in the vertical plane around the horizontal pivot at least in the
range 20 mm upward and 100 mm downward, mea
...

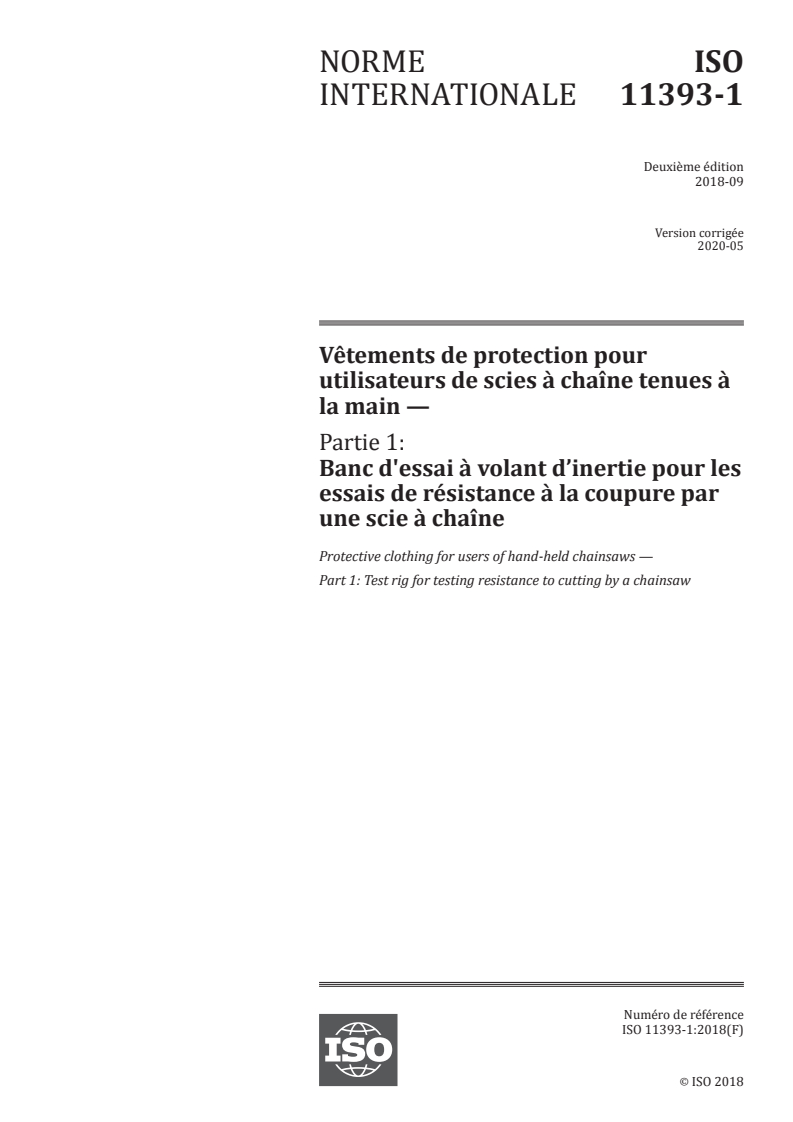

NORME ISO
INTERNATIONALE 11393-1
Deuxième édition
2018-09
Version corrigée
2020-05
Vêtements de protection pour
utilisateurs de scies à chaîne tenues à
la main —
Partie 1:
Banc d'essai à volant d’inertie pour les
essais de résistance à la coupure par
une scie à chaîne
Protective clothing for users of hand-held chainsaws —
Part 1: Test rig for testing resistance to cutting by a chainsaw
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

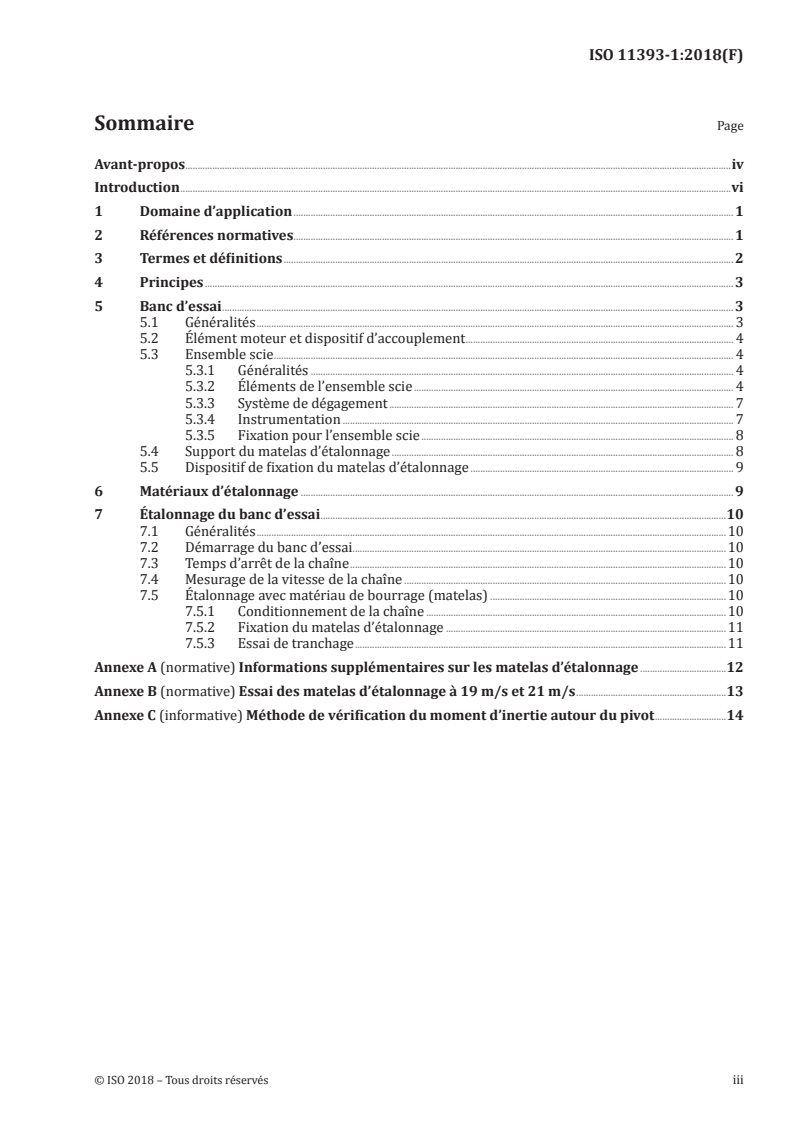

Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Principes . 3
5 Banc d’essai . 3
5.1 Généralités . 3
5.2 Élément moteur et dispositif d’accouplement . 4
5.3 Ensemble scie . 4
5.3.1 Généralités . 4
5.3.2 Éléments de l’ensemble scie . 4
5.3.3 Système de dégagement . 7
5.3.4 Instrumentation . 7
5.3.5 Fixation pour l’ensemble scie . 8
5.4 Support du matelas d’étalonnage . 8
5.5 Dispositif de fixation du matelas d’étalonnage . 9
6 Matériaux d’étalonnage . 9
7 Étalonnage du banc d’essai .10
7.1 Généralités .10
7.2 Démarrage du banc d’essai.10
7.3 Temps d’arrêt de la chaîne .10
7.4 Mesurage de la vitesse de la chaîne .10
7.5 Étalonnage avec matériau de bourrage (matelas) .10
7.5.1 Conditionnement de la chaîne .10
7.5.2 Fixation du matelas d’étalonnage .11
7.5.3 Essai de tranchage .11
Annexe A (normative) Informations supplémentaires sur les matelas d’étalonnage .12
Annexe B (normative) Essai des matelas d’étalonnage à 19 m/s et 21 m/s .13
Annexe C (informative) Méthode de vérification du moment d’inertie autour du pivot .14
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO, participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique CEN/TC 162, Vêtements de protection,
y compris la protection de la main et du bras et y compris les gilets de sauvetage, du Comité européen
de normalisation (CEN) en collaboration avec le comité technique ISO/TC 94, Sécurité individuelle —
Équipement de protection individuelle, sous-comité SC 13, Vêtements de protection, conformément à
l’accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 11393-1:1998), qui a fait l’objet
d’une révision technique. Les principales modifications par rapport à l’édition précédente sont les
suivantes:
— les figures ont été redessinées;
— des tolérances de mesure ont été ajoutées;
— dans l’Introduction, l’expression «scies à chaîne tenues à la main conçues principalement pour
couper du bois» a été ajoutée;
— dans le Domaine d’application, la définition a été précisée;
— les références normatives ont été mises à jour;
— les termes et définitions ont été révisés et mis à jour;
— à l’Article 4, la description a été révisée;
— en 5.2, la définition a été précisée;
— en 5.3, la définition a été précisée, une méthode de mesure de la tension de la chaîne ajoutée, la
description de la chaîne de la scie mise à jour et la définition du système de dégagement révisée;
iv © ISO 2018 – Tous droits réservés
— en 5.4, la description a été précisée et la description de la mousse mise à jour;
— en 7.5, la description a été précisée et la définition de la chaîne mise à jour;
— à l’Annexe A, la description a été révisée;
— l’ancienne Annexe B a été supprimée et remplacée par une nouvelle Annexe B;
— une nouvelle Annexe C a été ajoutée.
Une liste de toutes les parties de la série ISO 11393 est disponible sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
La présente version corrigée de l'ISO 11393-1:2018 inclut la correction suivante:
— En 5.3.2.3, supprimer la négation dans la phrase du second paragraphe comme suit:
«Le temps d’arrêt en mouvement libre sans chaîne doit dépasser 25 s à une vitesse de rotation
correspondant à une vitesse de chaîne de 20 m/s.»
Introduction
Le présent document fait partie d’une série de normes concernant les équipements de protection
individuelle (EPI) destinés à protéger contre les risques dus à l’utilisation de scies à chaîne tenues à la
main conçues principalement pour couper du bois.
Les scies à chaîne à moteur portables tenues à la main fonctionnent normalement avec des moteurs
électriques ou à combustion interne. L’expérience a montré qu’il est difficile d’établir les spécifications
du moteur à carburant. Afin de pouvoir maîtriser les paramètres d’essai, ces problèmes ont été éliminés
grâce au choix de la méthode du volant d’inertie décrite dans le présent document.
Aucun EPI ne peut assurer une protection à 100 % contre les coupures dues à une scie à chaîne tenue
à la main. Néanmoins, l’expérience a montré qu’il est possible de fabriquer un EPI qui offre un certain
degré de protection.
La protection peut être obtenue en utilisant plusieurs principes de fonctionnement, tels que:
a) le glissement de la chaîne: au contact, la chaîne ne coupe pas le matériau;
b) le bourrage: les fibres sont entraînées par la chaîne vers le pignon et viennent bloquer le mouvement
de la chaîne;
c) le freinage de la chaîne: les fibres présentent une grande résistance à la coupure et absorbent
l’énergie de rotation, ralentissant ainsi la vitesse de la chaîne.
Plusieurs de ces principes sont souvent appliqués simultanément.
vi © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 11393-1:2018(F)
Vêtements de protection pour utilisateurs de scies à chaîne
tenues à la main —
Partie 1:
Banc d'essai à volant d’inertie pour les essais de résistance
à la coupure par une scie à chaîne
1 Domaine d’application
Le présent document spécifie le banc d’essai pour évaluer la résistance des vêtements, chaussures et
gants de protection contre les coupures dues aux scies à chaîne tenues à la main. Il décrit également le
mode opératoire d’étalonnage.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 1302, Spécification géométrique des produits (GPS) — Indication des états de surface dans la
documentation technique de produits
ISO 2060, Textiles — Fils sur enroulements — Détermination de la masse linéique (masse par unité de
longueur) par la méthode de l'écheveau
ISO 3386-1, Matériaux polymères alvéolaires souples — Détermination de la caractéristique de contrainte-
déformation relative en compression — Partie 1: Matériaux à basse masse volumique
ISO 3801, Textiles — Tissus — Détermination de la masse par unité de longueur et de la masse par unité
de surface
ISO 4915, Textiles — Types de points — Classification et terminologie
ISO 7211-2, Textiles — Tissus — Construction — Méthodes d'analyse — Partie 2: Détermination du nombre
de fils par unité de longueur
ISO 11393-2, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main —
Partie 2: Méthodes d’essai et exigences de performance pour protège-jambes
ISO 11393-3, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main —
Partie 3: Méthodes d’essai pour chaussures
ISO 11393-4, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main —
Partie 4: Méthodes d’essai et exigences pour les gants de protection
ISO 11393-5, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main —
Partie 5: Méthodes d’essai et exigences de performance pour guêtres de protection
ISO 11393-6, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main —
Partie 6: Méthodes d’essai et exigences pour protecteurs du haut du corps
ISO 17249, Chaussures de sécurité résistantes aux coupures de scie à chaîne
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org ./ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
freinage de la chaîne
action par laquelle les fibres ou tout autre matériau de l’équipement de protection individuelle
ralentissent la vitesse de la chaîne
3.2
glissement de la chaîne
action protectrice par laquelle la chaîne d’une scie à chaîne dérape sur la surface du matériau de
protection sans l’entamer
3.3
temps d’arrêt de la chaîne
temps que met la chaîne d’une scie à chaîne pour décélérer d’une vitesse donnée à l’arrêt complet une
fois que l’alimentation a été coupée
3.4
scie à chaîne
scie portable à moteur pourvue de dents disposées sur une chaîne
3.5
bourrage
action par laquelle les fibres, fils ou tout autre matériau sont entraînés par la chaîne de la scie vers
l’ensemble scie, bloquant ainsi le mouvement de la chaîne
3.6
traversée
tout changement visible sur la face inférieure de la dernière couche de l’échantillon d’essai, causé par la
chaîne de la scie
3.7
ligne de coupure
tangente à la courbe suivie par les dents de la chaîne à l’endroit où celle-ci est entrée en contact avec
l’éprouvette
3.8
temps d’arrêt en mouvement libre
temps que met le volant d’inertie pour s’arrêter complètement une fois que l’alimentation a été coupée
et quand aucune chaîne n’est montée sur le guide
3.9
résistance à la coupure
différentes façons par lesquelles un matériau de protection empêche la coupure ou ralentit la chaîne
d’une scie à chaîne (3.4)
Note 1 à l'article: La résistance à la coupure est mesurée en donnant à la chaîne d’une scie à chaîne en mouvement
une certaine vitesse et une certaine énergie, et en observant si la chaîne traverse ou non la protection.
2 © ISO 2018 – Tous droits réservés
4 Principes
Le banc d’essai décrit dans le présent document a été conçu pour mettre une chaîne de scie à chaîne en
mouvement en contact avec un échantillon d’essai de façon à maîtriser à la fois la vitesse de la chaîne et
la quantité d’énergie cinétique disponible pour la coupure.
Cela est obtenu en s’assurant que la chaîne n’est pas alimentée en énergie au moment de l’essai.
L’équipement doit être conçu de sorte que la chaîne se meut uniquement grâce à l’influence de son
moment propre, associé à celui d’un volant et des parties rotatives d’inertie connue auxquels elle est
couplée.
Le résultat de l’essai est alors inscrit dans un rapport indiquant si oui ou non l’échantillon a subi une
traversée à la vitesse de l’essai.
5 Banc d’essai
5.1 Généralités
Le banc d’essai se compose des principaux éléments suivants:
— un élément moteur et un dispositif d’accouplement qui transmet à l’ensemble scie l’énergie rotative;
— un ensemble scie avec un moment d’inertie défini, comprenant un arbre de transmission, un volant
d’inertie, un pignon, une chaîne et un guide;
— une fixation pour l’ensemble scie;
— des supports d’éprouvettes pour échantillons;
— l’instrumentation.
Installer des protections pour protéger les utilisateurs contre les débris projetés et les chaînes cassées.
La Figure 1 présente la disposition générale du banc d’essai.
Légende
1 support pour pignon et guide-chaîne 5 pignon
2 chaîne 6 pivot
3 guide 7 plan horizontal
4 support de l’échantillon
Figure 1 — Disposition générale du banc d’essai
5.2 Élément moteur et dispositif d’accouplement
L’élément moteur doit pouvoir actionner la chaîne jusqu’à une vitesse d’au moins 21 m/s. Pour les essais
des produits de classe 2, l’élément moteur doit être capable d’actionner la chaîne à une vitesse d’au
moins 24 m/s. Pour les produits de classe 3, l’élément moteur doit être capable d’actionner la chaîne à
une vitesse d’au moins 28 m/s.
Dans le cadre des essais, pour des raisons pratiques, le banc d’essai doit être capable d’actionner la chaîne
aux vitesses requises dans l’ISO 11393-2, l’ISO 11393-3, l’ISO 11393-4, l’ISO 11393-5, l’ISO 11393-6 et
l’ISO 17249. À l’heure actuelle, la vitesse maximale spécifiée dans la série ISO 11393 et dans l’ISO 17249
est de 28 m/s (classe 3).
Il doit être possible de séparer l’alimentation de l’ensemble scie; voir l’Article 4. La séparation de
l’élément moteur et de l’ensemble scie ne doit pas avoir d’incidence sur le moment d’inertie de l’ensemble
pignon/volant d’inertie et de la chaîne en mouvement; en outre, elle ne doit pas affecter le mouvement
de descente autour du pivot.
Pour réaliser un essai, la chaîne est d’abord accélérée à la vitesse nécessaire par l’intermédiaire d’un
moteur approprié. Au moment de l’essai, soit le moteur est physiquement déconnecté de la chaîne et
du volant d’inertie, soit l’alimentation est déconnectée des pièces tournantes de la scie, à l’exception
du pignon. Le moment d’inertie doit continuer à répondre aux exigences de 5.3.2.3. Simultanément, la
chaîne acquiert la possibilité de pivoter à partir d’une hauteur minimale sur l’échantillon pour essai.
Ensuite, la chaîne continue de se mouvoir (et dans des conditions normales, de couper dans l’échantillon)
jusqu’à ce que toute son énergie cinétique se soit dissipée et que la chaîne s’arrête.
5.3 Ensemble scie
5.3.1 Généralités
L’ensemble scie doit pouvoir tourner librement dans le plan vertical autour du pivot horizontal au moins
dans les limites suivantes: 20 mm vers le haut et 100 mm vers le bas, mesuré à 360 mm du pivot.
Certaines butées peuvent être ajoutées pour empêcher la chaîne de la scie d’endommager le support
d’éprouvette.
Le moment d’inertie de l’ensemble scie, ce qui recouvre toutes les pièces tournant autour du pivot, doit
être de (0,30 ± 0,05) kgm . Le m
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
