INTERNATIONAL ISO
STANDARD 14638
First edition
2015-01-15
Geometrical product specifications
(GPS) — Matrix model
Spécification géométrique des produits (GPS) — Modèle de matrice
Reference number
ISO 14638:2015(E)
©
ISO 2015
---------------------- Page: 1 ----------------------
ISO 14638:2015(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2015
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2015 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 14638:2015(E)
Contents Page
Foreword .iv
Introduction .vi
1 Scope . 1
2 Concept . 1
3 Structure . 2
3.1 General . 2
3.2 Types of ISO GPS standards . 2
3.2.1 Fundamental ISO GPS standards. 2
3.2.2 General ISO GPS standards. 2
3.2.3 Complementary ISO GPS standards . 2
3.3 The ISO GPS matrix . 2
3.3.1 Geometrical characteristic categories . 2
3.3.2 Complementary categories . 3
3.3.3 Chain of standards . 3
3.3.4 Chain links . 3
3.4 Geometrical property categories. 3
4 Datums . 3
5 Chain links . 3
5.1 General . 3
5.2 Chain Link A: Symbols and indications . 3
5.3 Chain Link B: Feature requirements . 4
5.4 Chain Link C: Feature properties . 4
5.5 Chain Link D: Conformance and non-conformance . 4
5.6 Chain Link E: Measurement . 4
5.7 Chain Link F: Measurement equipment . 4
5.8 Chain Link G: Calibration . 4
6 Preparation of ISO GPS standards . 5
6.1 Guidance . 5
6.2 Additional text . 5
6.2.1 General. 5
6.2.2 Fundamental standard . 5
6.2.3 General standard . 5
6.2.4 Complementary standard . 5
Annex A (informative) Example of an informative annex for ISO GPS standards .7
Annex B (informative) Examples of different ways in which the GPS matrix can be used to
identify specific standards or groups of standards relating to a specific geometrical
characteristic, or a specific chain link . 8
Annex C (informative) Representation of the ISO GPS standard for datums in the ISO GPS matrix 12
Annex D (informative) The former ISO GPS Matrix model .13
Annex E (informative) Relationship to the ISO GPS matrix model .14
Bibliography .15
© ISO 2015 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14638:2015(E)

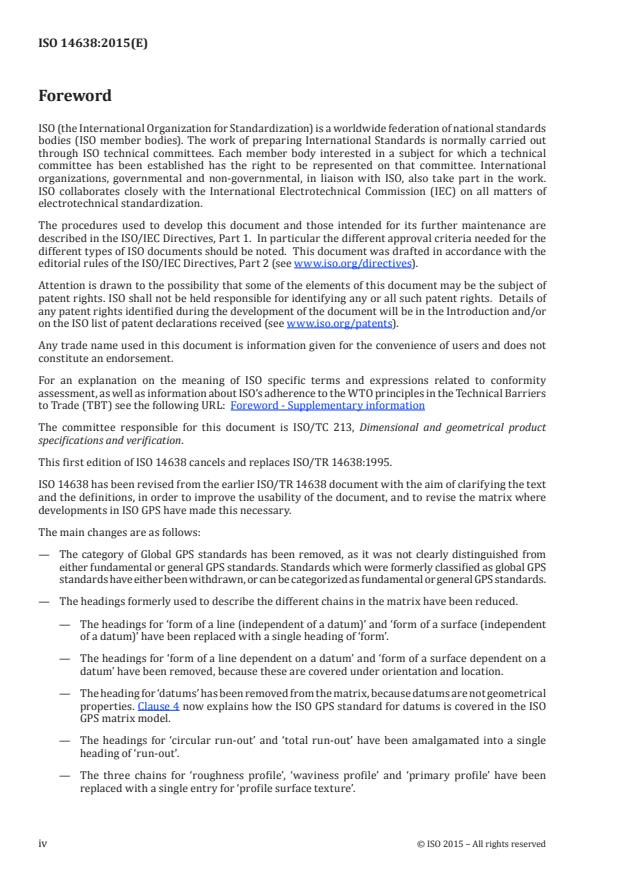

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 213, Dimensional and geometrical product
specifications and verification.
This first edition of ISO 14638 cancels and replaces ISO/TR 14638:1995.
ISO 14638 has been revised from the earlier ISO/TR 14638 document with the aim of clarifying the text
and the definitions, in order to improve the usability of the document, and to revise the matrix where
developments in ISO GPS have made this necessary.
The main changes are as follows:
— The category of Global GPS standards has been removed, as it was not clearly distinguished from
either fundamental or general GPS standards. Standards which were formerly classified as global GPS
standards have either been withdrawn, or can be categorized as fundamental or general GPS standards.
— The headings formerly used to describe the different chains in the matrix have been reduced.
— The headings for ‘form of a line (independent of a datum)’ and ‘form of a surface (independent
of a datum)’ have been replaced with a single heading of ‘form’.
— The headings for ‘form of a line dependent on a datum’ and ‘form of a surface dependent on a
datum’ have been removed, because these are covered under orientation and location.
— The heading for ‘datums’ has been removed from the matrix, because datums are not geometrical
properties. Clause 4 now explains how the ISO GPS standard for datums is covered in the ISO
GPS matrix model.
— The headings for ‘circular run-out’ and ‘total run-out’ have been amalgamated into a single
heading of ‘run-out’.
— The three chains for ‘roughness profile’, ‘waviness profile’ and ‘primary profile’ have been
replaced with a single entry for ‘profile surface texture’.
iv © ISO 2015 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 14638:2015(E)
— The heading for ‘angle’ has been removed, as angles are covered under the headings of ‘size’
and ‘distance’.
— The heading for ‘radius’ has been removed, as this is covered under the headings of ‘distance’
and ‘form’.
— The heading for ‘edges’ has been removed, as edges are not a geometrical property.
— An additional category of general GPS standards for areal surface texture has been added.
— An additional chain link for conformance and non-conformance has been added.
— The chain links have been given descriptive titles and are lettered. The chain link numbers used
previously have been removed.
— The GPS matrix now appears in only a single format for fundamental and general GPS standards.
— The lists of GPS standards has been removed from this document. An up-to-date list of ISO/TC 213
standards is maintained at the following location on the ISO website: http://www.iso.org/iso/
home/store/catalogue_tc/catalogue_tc_browse.htm?commid=54924&published=on
— A diagram showing a version of the matrix populated with references to individual ISO standards
has been removed from this document. An online version of the matrix, with facilities to interrogate
it, now appears on the ISO/TC 213 website at http://isotc213.ds.dk/, where it can be kept up-to-date.
— The rules which were formerly listed for the preparation of ISO GPS standards have been redrafted
as a bulleted list of principles and recommendations.
— The ‘rule of unambiguity’ has been re-written as the first principle in the list.
— The ‘rule of totality’ has been removed, as it was not a rule but an aspiration.
— The ‘rule of complementarity’ has been removed because its meaning was not clear.
— The second principle has been added to avoid conflict between different GPS standards, which
was the intention behind the former ‘rule of complementarity’.
— A third recommendation has been added, specifying the format of an informative annex which will
appear in all future GPS standards produced by ISO/TC 213. The annex explains how the individual
GPS standard fits into the GPS matrix.
© ISO 2015 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 14638:2015(E)
Introduction
Geometrical Product Specification (ISO GPS) is the system used to define the geometrical requirements
of workpieces in engineering specifications, and the requirements for their verification.
ISO GPS standards are the responsibility of ISO/TC 213. ISO GPS standards are used in conjunction with
other standards for Technical Product Documentation (TPD), which is the responsibility of ISO/TC 10,
to produce Technical Product Specifications (TPS).
This International Standard provides an overview of the structure of the ISO GPS system.
The fundamental rules of ISO GPS given in ISO 8015 apply to this standard and the default decision rules given
in ISO 14253-1 apply to specifications made in accordance with this standard, unless otherwise indicated.
vi © ISO 2015 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 14638:2015(E)
Geometrical product specifications (GPS) — Matrix model
1 Scope
This International Standard is a fundamental ISO GPS standard. It explains the concept of Geometrical
Product Specification (ISO GPS), and provides a framework to illustrate how current and future ISO GPS
standards address the requirements of the ISO GPS system.
The framework is intended to be of use to users of ISO GPS standards, by illustrating the extent of the
scope of the different standards, and showing how they relate to each other.
The framework is also used for structuring the development of standards for GPS by technical
committee ISO/TC 213.
The full set of standards comprising the ISO GPS system is listed on the ISO/TC 213 website at http://
www.iso.org/iso/home/store/catalogue_tc/catalogue_tc_browse.htm?commid=54924&published=on.
Where relevant standards and documents are available from sources other than ISO/TC213, these may
also be listed, although any such listing does not intend to be complete and exhaustive.
2 Concept
ISO GPS is a system which is used to describe certain workpiece characteristics through some of the
different stages of its life cycle (design, manufacture, inspection, etc.).
ISO GPS is concerned with geometrical properties such as size, location, orientation, form, surface
texture, etc.
Nine geometrical properties are identified in the ISO GPS system. Additional geometrical properties
may be added in the future. The properties are:
— size;
— distance;
— form;
— orientation;
— location;
— run-out;
— profile surface texture;
— areal surface texture;
— surface imperfections.
The ISO GPS standards relating to each of these nine geometrical properties are grouped together in a
series of nine categories of standards (see 3.3). Each category may be further sub-divided into a number
of more specific elements, and each of these specific elements identifies a chain of standards.
For example, ‘size’ is a geometrical property category. Size can then be subdivided into ‘size of cylinders’,
‘size of cones’, ‘size of spheres’, etc., each of which corresponds to a chain of standards.
Angles are covered within the properties of size and distance, and radii are covered within the properties
of distance and form.
© ISO 2015 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 14638:2015(E)
For each geometrical property, it is necessary to be able to define a specification for that property, it is
necessary to be able to measure the property, and it is necessary to be able to compare the measurement
with the specification. The GPS standards relating to these requirements are defined as a series of seven
links in each chain of standards (see 3.3).
Some manufacturing processes, such as casting and welding (this list is non exhaustive), have
requirements which are specific to that process. Standards which deal with specific processes may be
grouped in further chains of standards.
Some machine elements, such as screw threads and gears (this list is non exhaustive), have requirements
which are specific to those machine elements. Standards which deal with specific machine elements are
grouped in further chains of standards.
Additional geometrical property categories and chains may be added in the future to reflect developments
in manufacturing and inspection processes, and other industry requirements.
The standards, categories and chains of standards are arrayed in a matrix so that it is possible to clearly
indicate the scope of application of each standard and the relationships between standards.
3 Structure
3.1 General
The ISO GPS standards can be arranged in a matrix of rows and columns. Each row in the matrix consists
of one of the nine geometrical property categories, which may be further subdivided into chains of
standards, and each column is described as a ‘chain link’. The scope of each ISO GPS standard can be
illustrated on the ISO GPS matrix by showing which chain links (columns) in which geometrical property
categories (rows) the standard applies to.
3.2 Types of ISO GPS standards
3.2.1 Fundamental ISO GPS standards
These are ISO GPS standards which define rules and principles which apply to all categories (geometrical
property categories and other categories) and all chain links in the ISO GPS matrix.
NOTE The category of Global ISO GPS standards has been removed from this document. ISO GPS standards
which had previously been categorized as Global ISO GPS standards are now categorized as either fundamental
or general ISO GPS standards.
3.2.2 General ISO GPS standards
These are ISO GPS standards which apply to one or more geometrical property categories, and to one or
more chain links, but are not fundamental ISO GPS standards.
3.2.3 Complementary ISO GPS standards
These are ISO GPS standards which refer to specific manufacturing processes or to specific machine elements.
3.3 The ISO GPS matrix
3.3.1 Geometrical characteristic categories
A geometrical property category consists of all the general ISO GPS standards which relate to
a particular geometrical property, such as size, distance or location. There are currently nine
geometrical property categories.
In the ISO GPS matrix, each geometrical property category corresponds to a row in the matrix.
2 © ISO 2015 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 14638:2015(E)
3.3.2 Complementary categories
The matrix includes two non-geometrical categories: the category of manufacturing processes and the
category of machine elements.
3.3.3 Chain of standards
A geometrical property category may be subdivided into ‘chains’ of standards, each of which consists
of all the general ISO GPS standards which relate to a particular subdivision of a geometrical property
category, such as size of cylinders, size of cones, and size of spheres.
These subdivisions are not described in detail in this International Standard.
The category of manufacturing processes may be sub-divided into chains of standards, corresponding
to different types of manufacturing processes.
The category of machine elements may be sub-divided into chains of standards, correspon
...
NORME ISO
INTERNATIONALE 14638
Première édition
2015-01-15
Spécification géométrique des
produits (GPS) — Modèle de matrice
Geometrical product specifications (GPS) — Matrix model
Numéro de référence
ISO 14638:2015(F)
©
ISO 2015
---------------------- Page: 1 ----------------------
ISO 14638:2015(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14638:2015(F)
Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application .1
2 Concept .1
3 Structure . 2
3.1 Généralités . 2
3.2 Types de normes ISO GPS . 2
3.2.1 Normes ISO GPS fondamentales . 2
3.2.2 Normes ISO GPS générales . 2
3.2.3 Normes ISO GPS complémentaires . 2
3.3 Matrice ISO GPS . 3
3.3.1 Catégories de caractéristique géométrique . 3
3.3.2 Catégories complémentaires . 3
3.3.3 Chaîne de normes. 3
3.3.4 Maillons . 3
3.4 Catégories de propriété géométrique . 3
4 Références spécifiées .3
5 Maillons .4
5.1 Généralités . 4
5.2 Maillon A: Symboles et indications . 4
5.3 Maillon B: Exigences de l’élément . 4
5.4 Maillon C: Propriétés des éléments . 4
5.5 Maillon D: Conformité et non-conformité . 4
5.6 Maillon E: Mesurage . 4
5.7 Maillon F: Équipement de mesure . 4
5.8 Maillon G: Étalonnage . 5
6 Elaboration des normes ISO GPS . 5
6.1 Guide . 5
6.2 Texte supplémentaire . 5
6.2.1 Généralités . 5
6.2.2 Norme fondamentale . 5
6.2.3 Norme générale . 5
6.2.4 Norme complémentaire . 6
Annexe A (informative) Exemple d’annexe informative pour les normes ISO GPS .7
Annexe B (informative) Exemples de manières différentes dont la matrice GPS peut être
utilisée pour identifier des normes ou des groupes de normes spécifiques se
rapportant à une caractéristique géométrique spécifique ou un maillon spécifique .8
Annexe C (informative) Représentation d’une norme ISO GPS traitant des références
spécifiées dans la matrice ISO GPS .12
Annexe D (informative) L’ancien modèle de matrice ISO GPS .13
Annexe E (informative) Relation avec le modèle de matrice ISO GPS .14
Bibliographie .15
© ISO 2015 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14638:2015(F)

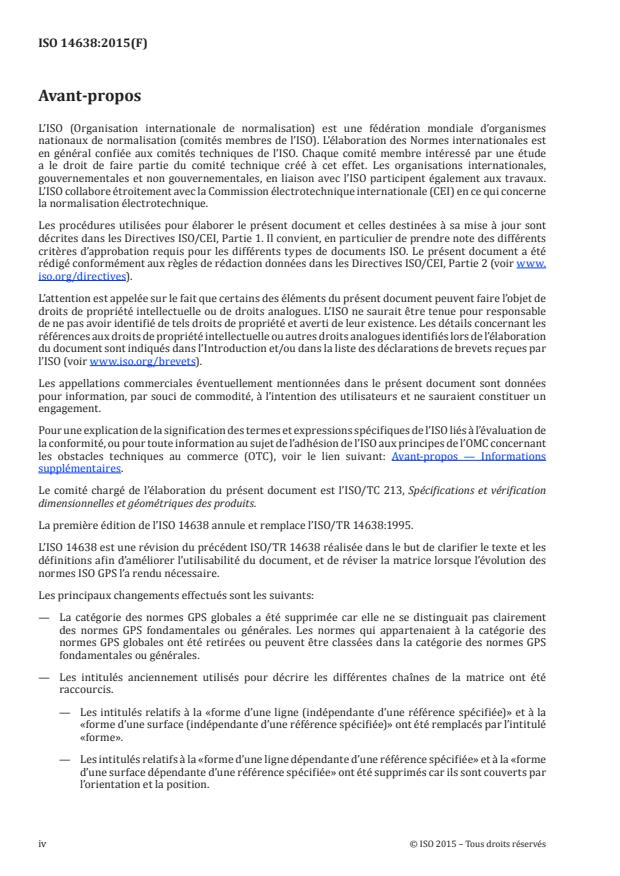

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 213, Spécifications et vérification
dimensionnelles et géométriques des produits.
La première édition de l’ISO 14638 annule et remplace l’ISO/TR 14638:1995.
L’ISO 14638 est une révision du précédent ISO/TR 14638 réalisée dans le but de clarifier le texte et les
définitions afin d’améliorer l’utilisabilité du document, et de réviser la matrice lorsque l’évolution des
normes ISO GPS l’a rendu nécessaire.
Les principaux changements effectués sont les suivants:
— La catégorie des normes GPS globales a été supprimée car elle ne se distinguait pas clairement
des normes GPS fondamentales ou générales. Les normes qui appartenaient à la catégorie des
normes GPS globales ont été retirées ou peuvent être classées dans la catégorie des normes GPS
fondamentales ou générales.
— Les intitulés anciennement utilisés pour décrire les différentes chaînes de la matrice ont été
raccourcis.
— Les intitulés relatifs à la «forme d’une ligne (indépendante d’une référence spécifiée)» et à la
«forme d’une surface (indépendante d’une référence spécifiée)» ont été remplacés par l’intitulé
«forme».
— Les intitulés relatifs à la «forme d’une ligne dépendante d’une référence spécifiée» et à la «forme
d’une surface dépendante d’une référence spécifiée» ont été supprimés car ils sont couverts par
l’orientation et la position.
iv © ISO 2015 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14638:2015(F)
— L’intitulé relatif aux «références spécifiées» a été supprimé de la matrice car les références
spécifiées ne sont pas des propriétés géométriques. L’Article 4 explique désormais comment
la norme ISO GPS traitant des références spécifiées est couverte dans la modèle de matrice ISO
GPS.
— Les intitulés relatifs au «battement circulaire» et au «battement total» ont été regroupés sous
l’intitulé «battement».
— Les trois chaînes concernant le «profil de rugosité», le «profil d’ondulation» et le «profil
primaire» ont été remplacées par une seule entrée intitulée «état de surface du profil».
— L’intitulé relatif à l’«angle» a été supprimé, car les angles sont couverts par les intitulés «taille»
et «distance».
— L’intitulé relatif au «rayon» a été supprimé, car il est couvert par les intitulés «distance» et
«forme».
— L’intitulé relatif aux «arêtes» a été supprimé, car les arêtes ne sont pas une propriété géométrique.
— Une catégorie supplémentaire de normes GPS générales a été ajoutée pour l’état de surface surfacique.
— Un maillon supplémentaire a été ajouté pour la conformité et la non-conformité.
— Des intitulés descriptifs et des lettres ont été attribués aux maillons. Les numéros de maillons
précédemment utilisés ont été supprimés.
— La matrice GPS utilise désormais un seul format pour les normes GPS fondamentales et générales.
— Les listes des normes GPS ont été supprimées du présent document. Une liste à jour des normes de
l’ISO/TC 213 est maintenue sur le site Web de l’ISO à l’adresse suivante http://www.iso.org/iso/
home/store/catalogue_tc/catalogue_tc_browse.htm?commid=54924&published=on.
— Un diagramme montrant une version de la matrice contenant des références à des normes
individuelles a été supprimé du présent document. Une version en ligne de la matrice, avec la
possibilité de l’interroger, est désormais disponible sur le site Web de l’ISO/TC 213 à l’adresse http://
isotc213.ds.dk/, où il est possible de la tenir à jour.
— Les règles anciennement listées pour l’élaboration des normes ISO GPS ont été reformulées sous la
forme d’une liste à puces de principes et de recommandations.
— La «règle d’univocité» a été reformulée en tant que première règle de la liste.
— La «règle d’exhaustivité» a été supprimée car il ne s’agissait pas d’une règle mais d’une aspiration.
— La «règle de complémentarité» a été supprimée car sa signification n’était pas claire.
— Un second principe a été ajouté pour éviter les conflits entre les différentes normes GPS, ce qui
était l’intention visée par l’ancienne «règle de complémentarité».
— Une troisième recommandation a été ajoutée, précisant le format d’une annexe informative qui
figurera dans toutes les futures normes GPS élaborées par l’ISO/TC 213. L’annexe explique comment
la norme GPS individuelle s’intègre dans la matrice GPS.
© ISO 2015 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 14638:2015(F)
Introduction
La spécification géométrique des produits (ISO GPS) est le système utilisé pour définir les exigences
géométriques des pièces dans les spécifications sur l’ingénierie, ainsi que les exigences pour leur
vérification.
Les normes ISO GPS relèvent de la responsabilité de l’ISO/TC 213. Elles sont utilisées conjointement avec
d’autres normes pour la documentation technique de produits (TPD), qui relèvent de la responsabilité de
l’ISO/TC10, pour produire des spécifications techniques de produits (TPS).
La présente Norme internationale fournit une vue d’ensemble de la structure du système ISO GPS.
Les règles fondamentales du système ISO GPS, données dans l’ISO 8015 s’appliquent à la présente norme
et les règles de décision par défaut, données dans l’ISO 14253-1, s’appliquent aux spécifications faites
conformément à la présente norme, sauf indication contraire.
vi © ISO 2015 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 14638:2015(F)
Spécification géométrique des produits (GPS) — Modèle de
matrice
1 Domaine d’application
La présente Norme internationale est une norme ISO GPS fondamentale. Elle explique le concept de
spécification géométrique des produits (ISO GPS) et fournit un schéma directeur qui montre comment
les normes ISO GPS actuelles et futures répondent aux exigences du système ISO GPS.
Le schéma directeur est destiné à être utile aux utilisateurs des normes ISO GPS du fait qu’il présente
l’étendue du domaine d’application des différentes normes et montre leurs relations les unes avec les
autres.
Le schéma directeur sert également à structurer le développement des normes GPS par le comité
technique ISO/TC 213.
La liste complète de toutes les normes incluses dans le système ISO GPS est disponible sur le site Web
de l’ISO/TC 213 à l’adresse http://www.iso.org/iso/home/store/catalogue_tc/catalogue_tc_browse.
htm?commid=54924&published=on. Lorsque des normes et documents pertinents venant d’autres
sources que l’ISO/TC 213 sont disponibles, ils peuvent également figurer dans cette liste, bien qu’elle
n’ait pas pour but d’être complète et exhaustive.
2 Concept
L’ISO GPS est un système servant à décrire certaines caractéristiques des pièces au cours de certaines
des différentes étapes qui jalonnent leur cycle de vie (conception, fabrication, inspection, etc.).
L’ISO GPS concerne les propriétés géométriques telles que la taille, la position, l’orientation, la forme,
l’état de surface, etc.
Neuf propriétés géométriques sont identifiées dans le système ISO GPS. Des propriétés géométriques
supplémentaires peuvent être ajoutées par la suite. Les propriétés sont les suivantes:
— taille;
— distance;
— forme;
— orientation;
— position;
— battement;
— état de surface du profil;
— état de surface surfacique;
— défauts de surface.
Les normes ISO GPS se rapportant à ces neuf propriétés géométriques sont regroupées dans une série de
neuf catégories de normes (voir 3.3). Chaque catégorie peut ensuite être subdivisée en un certain nombre
d’éléments plus spécifiques, et chacun de ces éléments spécifiques identifie une chaîne de normes.
© ISO 2015 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 14638:2015(F)
Par exemple, la «taille» est une catégorie de propriété géométrique. Elle peut être subdivisée en «taille
des cylindres», «taille des cônes», «taille des sphères», etc., chacune correspondant à une chaîne de
normes.
Les angles sont couverts par les propriétés de taille et de distance, et les rayons par les propriétés de
distance et forme.
Pour chaque propriété géométrique, il est nécessaire de pouvoir définir une spécification pour la propriété
concernée, de pouvoir mesurer la propriété et de pouvoir comparer le mesurage à la spécification. Les
normes GPS portant sur ces exigences sont définies comme une série de sept maillons dans chaque
chaîne de normes (voir 3.3).
Certains procédés de fabrication, tels que la fonderie et le soudage (cette liste n’est pas exhaustive),
ont des exigences qui sont spécifiques à ces procédés. Les normes qui traitent de procédés spécifiques
peuvent être regroupées dans d’autres chaînes de normes.
Certains éléments de machine, tels que les filetages et les engrenages (cette liste n’est pas exhaustive),
ont des exigences qui sont spécifiques à ces éléments. Les normes qui traitent d’éléments de machine
spécifiques sont regroupées dans d’autres chaînes de normes.
Des catégories de propriété géométrique supplémentaire et des chaînes peuvent être ajoutées par la
suite pour refléter l’évolution des procédés de fabrication et d’inspection, ainsi que d’autres exigences
de l’industrie.
Les normes, catégories et chaînes de normes sont intégrées dans une matrice afin qu’il soit possible
d’indiquer clairement le domaine d’application de chaque norme et les relations entre les normes.
3 Structure
3.1 Généralités
Les normes ISO GPS peuvent être placées dans une matrice de lignes et de colonnes. Chaque ligne de la
matrice correspond à l’une des neuf catégories de propriété géométrique, qui peut ensuite être subdivisée
en chaînes de normes, et chaque colonne est décrite comme un «maillon». Le domaine d’application de
chaque norme ISO GPS peut être indiqué dans la matrice ISO GPS en précisant à quels maillons (colonnes)
de quelles catégories de propriété géométrique (lignes) la norme s’applique.
3.2 Types de normes ISO GPS
3.2.1 Normes ISO GPS fondamentales
Ce sont les normes ISO GPS définissant les règles et les principes qui s’appliquent à toutes les catégories
(catégories de propriété géométrique et autres catégories) et à tous les maillons dans la matrice ISO GPS.
NOTE La catégorie des normes ISO GPS globales a été supprimée du présent document. Les normes ISO GPS
qui appartenaient précédemment à la catégorie des normes ISO GPS globales sont désormais classées comme des
normes ISO GPS fondamentales ou générales.
3.2.2 Normes ISO GPS générales
Ce sont les normes ISO GPS s’appliquant à au moins une catégorie de propriété géométrique et à au moins
un maillon, mais qui ne sont pas des normes fondamentales.
3.2.3 Normes ISO GPS complémentaires
Ce sont les normes ISO GPS se rapportant à des procédés de fabrication spécifiques ou à des éléments de
machine spécifiques.
2 © ISO 2015 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 14638:2015(F)
3.3 Matrice ISO GPS
3.3.1 Catégories de caractéristique géométrique
Une catégorie de propriété géométrique comprend toutes les normes ISO GPS générales qui se rapportent à
une propriété géométrique particulière, telle que la taille, la distance ou la position. Il existe actuellement
neuf catégories de propriété géométrique.
Dans la matrice ISO GPS, chaque catégorie de propriété géométrique correspond à une ligne de la matrice.
3.3.2 Catégories complémentaires
La matrice inclut deux catégories non-géométriques: la catégorie des procédés de fabrication et la
catégorie des éléments de machine.
3.3.3 Chaîne de normes
Une catégorie de propriété géométrique peut être subdivisée en «chaînes» de normes, chacune étant
composée de toutes les normes ISO GPS générales qui traitent d’une subdivision particulière d’une
catégorie de propriété géométrique, telle que la taille des cylindres, la taille des cônes et la taille des
sphères.
Ces subdivisions ne sont pas décrites en détail dans la présente Norme internationale.
La catégorie des procédés de fabrication peut être subdivisée en chaînes de normes, correspondant à
différents types de procédés de fabrication.
La catégorie des éléments de machine peut être subdivisée en chaînes de normes, correspondant à
différents types d’éléments de machine.
D’autres chaînes peuvent être ajoutées dans le futur à chaque catégorie.
3.3.4 Maillons
Un maillon comprend toutes les normes ISO GPS générales qui traitent d’une fonction particulière dans
la spécification ou la vérification d’une propriété géométrique, comme les symboles à utiliser, ou le
mesurage de la propriété. Il existe actuellement sept maillons.
Dans la matrice ISO GPS, chaque maillon correspond à une colonne de la matrice.
NOTE Des exemples de manières différentes dont la matrice GPS peut être utilisée pour identifier des normes
ou des groupes de normes spécifiques se rapportant à une caractéristique géométrique spécifique, ou un maillon
spécifique, sont présentés dans l’Annexe B.
3.4 Catégories de propriété géométrique
Les neuf catégories de propriété géométrique sont listées dans le Tableau 1.
Des normes complémentaires, et des normes issues d’autres Comités Techniques, peuvent aussi être
illustrées dans cette matrice.
4 Références spécifiées
Les références spécifiées ne sont plus couvertes par une chaine dans la matrice, car ce ne sont
pas des propriétés géométriques. Les références spécifiées sont essentielles pour la définition de
nombreuses caractéristiques géométriques, ainsi les normes ISO GPS traitant de références spécifiées
sont représentées dans la matrice avec un point noir dans chaque maillon auquel elles sont liées (voir
Annexe C).
© ISO 2015 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 14638:2015(F)
5 Maillons
5.1 Généralités
Chacun des maillons a un intitulé et une description.
NOTE Les numéros des maillons utilisés précédemment dans l’ISO/TR 14638:1995 sont identifiés en notes à
titre de référence.
5.2 Maillon A: Symboles et indications
Ce maillon comprend des normes ISO GPS définissant la forme et les proportions des symboles,
indications et modificateurs ainsi que les règles régissant leur utilisation.
NOTE Le présent maillon était anciennement connu comme Maillon 1.
5.3 Maillon B: Exigences de l’élément
Ce maillon comprend des normes ISO GPS définissant des caractéristiques, des zones de tolérance, des
contraintes et des paramètres. Cela inclut des normes définissant des caractéristiques géométriques,
des propriétés de taille, des paramètres d‘état de surface, la forme, la taille, l’orientation et la position
des zones de tolérance, et les définitions des paramètres.
NOTE Le présent maillon était anciennement connu comme Maillon 2.
5.4 Maillon C: Propriétés des éléments
Ce maillon comprend des normes ISO GPS définissant des caractéristiques et des conditions des éléments
sur une pièce. Cela inclut des normes définissant des opérations de partition, d’extraction, de filtrage,
d’association, de collection et de construction.
NOTE Le présent maillon était anciennement connu comme Maillon 3.
5.5 Maillon D: Conformité et non-conformité
Ce maillon comprend des normes ISO GPS définissant les exigences pour la comparaison entre les
exigences de spécification et les résultats de vérification.
NOTE 1 Ce maillon comprend les normes définissant les valeurs par défaut, les règles de conformité et de non-
conformité, ainsi que les normes traitant de l’incertitude.
NOTE 2 Le présent maillon était anciennement connu comme Maillon 4.
5.6 Maillon E: Mesurage
Ce maillon comprend des normes ISO GPS définissant les exigences pour mesurer les caractéristiques et
les conditions des éléments.
NOTE Le présent maillon était anciennement connu comme Maillon 4.
5.7 Maillon F: Équipement de mesure
Ce maillon comprend des normes ISO GPS définissant les exigences relatives à l’équipement utilisé pour
le mesurage.
NOTE Le présent maillon était anciennement connu comme Maillon 5.
4 © ISO 2015 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 14638:2015(F)
5.8 Maillon G: Étalonnage
Ce maillon comprend les normes ISO GPS définissant les exigences relatives à l’étalonnage et aux modes
opératoires d’étalonnage de l’équipement de mesure.
NOTE Le présent maillon était anciennement connu comme Maillon 6.
6 Elaboration des normes ISO GPS
6.1 Guide
La présente Norme internationale est destinée à fournir un guide pour les concepteurs des normes ISO
GPS, et à assister les utilisateurs du système ISO GPS. Pour faciliter la réalisation de ces buts, les points et
les recommandations suivants sont à prendre en considération dans l’élaboration des normes ISO GPS.
a) Il convient que chaque chaîne de normes ISO GPS soit univoque et complète.
1) Que chaque chaîne de normes garantisse la traçabilité entre les symboles et les indications
utilisés, les caractéristiques et les conditions des éléments, les mesurages effectués sur la pièce
et les unités de mesure internationales normalisées.
2) «complète» signifie que chaque maillon contient toutes les informations nécessaires, y compris
les valeurs par défaut ISO, etc.
b) Il convient qu’aucune norme ISO GPS ou chaîne de normes ne soit en conflit avec une quelconque
autre norme ISO GPS ou chaîne de normes.
c) Il convient que chaque norme ISO GPS élaborée par l’ISO/TC 213 inclut une annexe informative, qui
est la dernière annexe du document, expliquant sa relation avec la matrice ISO GPS. Le texte suivant
est recommandé:
«Le modèle de matrice ISO/GPS de l’ISO 14638 donne une vue d’ensemble du système ISO/GPS, dont
le présent document fait partie.»
6.2 Texte supplémentaire
6.2.1 Généralités
Un texte supplémentaire peut être inclus dans l’annexe pour les normes fondamentales, générales et
complémentaires comme indiqué en 6.2.2 à 6.2.4. Il convient que l’annexe informative comporte aussi
un tableau illustrant la matrice ISO GPS. Voir Tableau 1 pour le modèle de matrice, et l’Annexe A pour un
exemple d’utilisation.
6.2.2 Norme fondamentale
Il convient que les normes fondamentales montrent un point noir dans tous les compartiments de la
matrice. L’explication suivante est recommandée.
«La présente norme est une norme ISO GPS fondamentale. Les règles et les principes indiqués dans la
présente norme s’appliquent à toutes les normes ISO GPS générales et complémentaires de la matrice
ISO GPS.»
6.2.3 Norme générale
L’explication suivante est recommandée.
«La présente norme est une norme ISO GPS générale. Les règles et les principes indiqués dans la présente
norme s’appliquent à toutes les cellules de la matrice ISO GPS comportant un point noir (•).»
© ISO 2015 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 14638:2015(F)
6.2.4 Norme complémentaire
Le domaine d’application d’une norme complémentaire peut aussi être illustré dans une matrice en
plaçant des points noirs (•) dans les compartiments appropriés. L’explication suivante est recommandée.
«La présente norme est une norme ISO GPS complémentaire. Les exigences fournies dan
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
