Standards Content (sample)

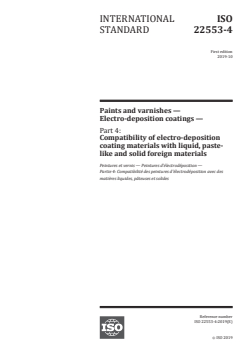

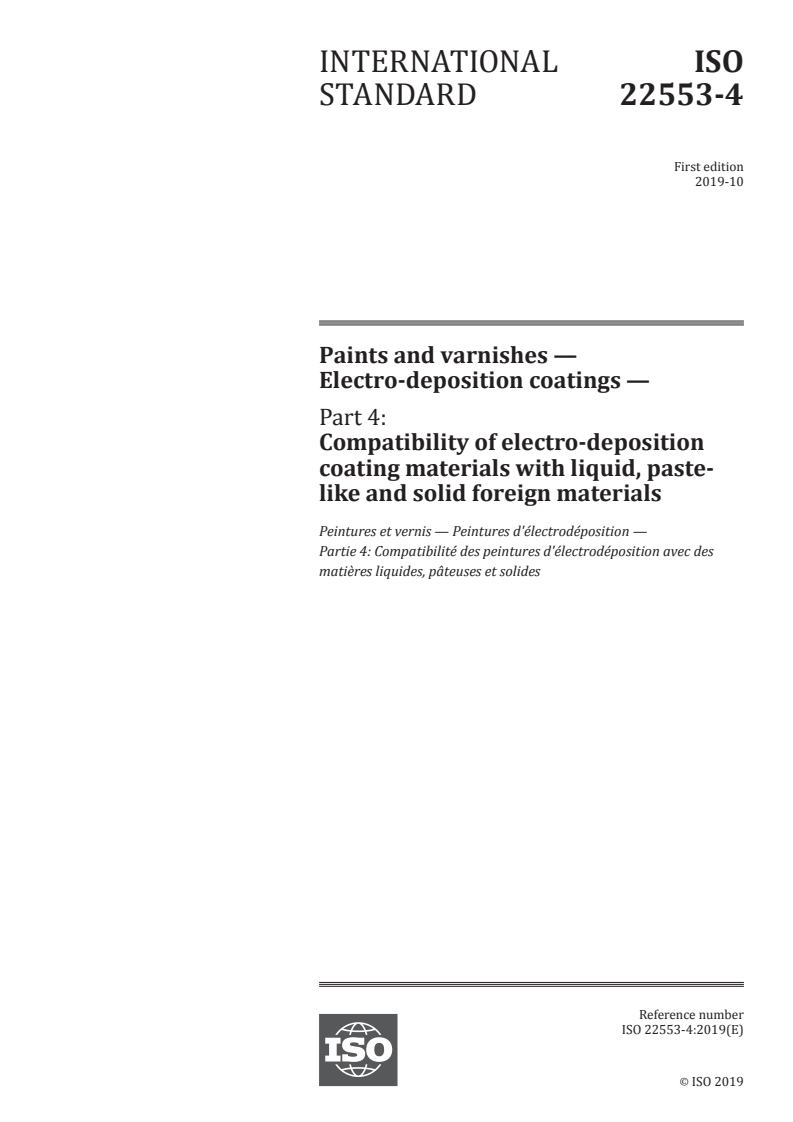

INTERNATIONAL ISO
STANDARD 22553-4
First edition
2019-10
Paints and varnishes —
Electro-deposition coatings —
Part 4:
Compatibility of electro-deposition
coating materials with liquid, paste-
like and solid foreign materials
Peintures et vernis — Peintures d'électrodéposition —
Partie 4: Compatibilité des peintures d'électrodéposition avec des
matières liquides, pâteuses et solides
Reference number
ISO 22553-4:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 22553-4:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 22553-4:2019(E)

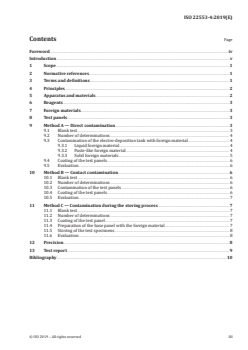

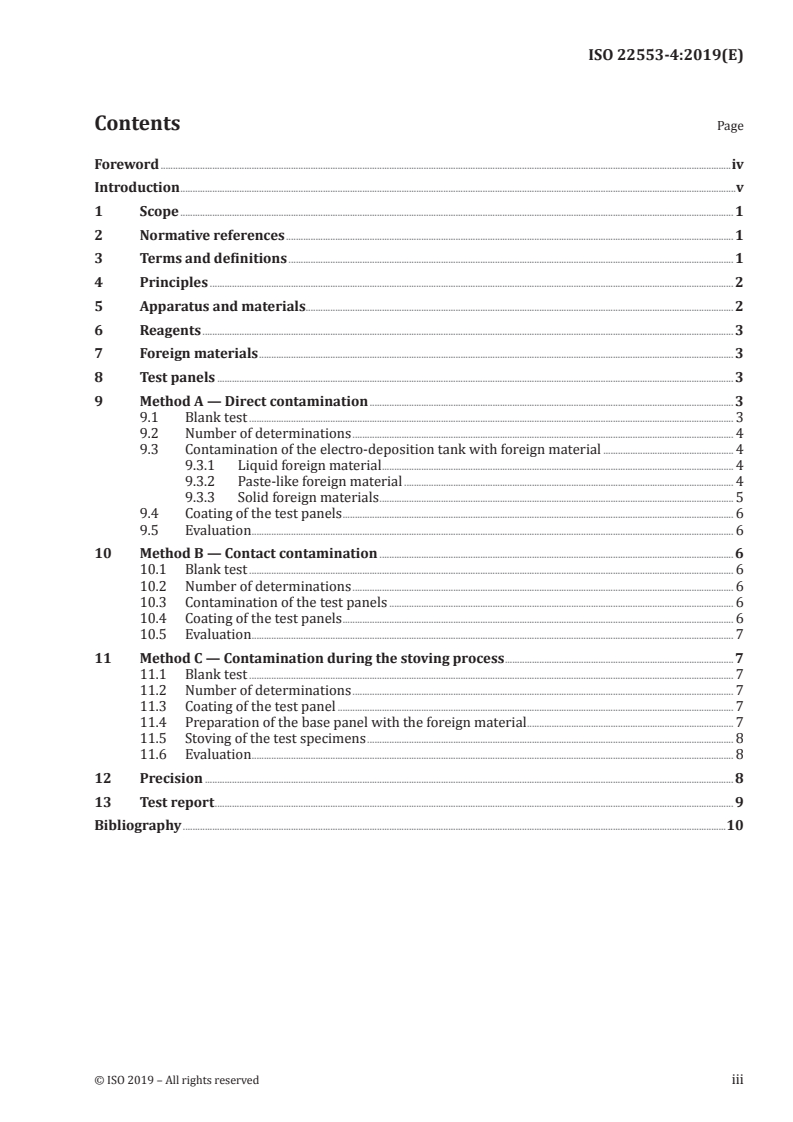

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principles ..................................................................................................................................................................................................................... 2

5 Apparatus and materials.............................................................................................................................................................................. 2

6 Reagents ........................................................................................................................................................................................................................ 3

7 Foreign materials ................................................................................................................................................................................................. 3

8 Test panels .................................................................................................................................................................................................................. 3

9 Method A — Direct contamination .................................................................................................................................................... 3

9.1 Blank test ..................................................................................................................................................................................................... 3

9.2 Number of determinations ........................................................................................................................................................... 4

9.3 Contamination of the electro-deposition tank with foreign material ..................................................... 4

9.3.1 Liquid foreign material ............................................................................................................................................... 4

9.3.2 Paste-like foreign material ...................................................................................................................................... 4

9.3.3 Solid foreign materials ................................................................................................................................................ 5

9.4 Coating of the test panels ............................................................................................................................................................... 6

9.5 Evaluation .................................................................................................................................................................................................... 6

10 Method B — Contact contamination ................................................................................................................................................ 6

10.1 Blank test ..................................................................................................................................................................................................... 6

10.2 Number of determinations ........................................................................................................................................................... 6

10.3 Contamination of the test panels ............................................................................................................................................ 6

10.4 Coating of the test panels ............................................................................................................................................................... 6

10.5 Evaluation .................................................................................................................................................................................................... 7

11 Method C — Contamination during the stoving process ............................................................................................. 7

11.1 Blank test ..................................................................................................................................................................................................... 7

11.2 Number of determinations ........................................................................................................................................................... 7

11.3 Coating of the test panel ................................................................................................................................................................. 7

11.4 Preparation of the base panel with the foreign material .................................................................................... 7

11.5 Stoving of the test specimens ..................................................................................................................................................... 8

11.6 Evaluation .................................................................................................................................................................................................... 8

12 Precision ....................................................................................................................................................................................................................... 8

13 Test report ................................................................................................................................................................................................................... 9

Bibliography .............................................................................................................................................................................................................................10

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 22553-4:2019(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee

SC 9, General test methods for paints and varnishes.
A list of all parts in the ISO 22553 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 22553-4:2019(E)
Introduction

During the electro-deposition coating process, foreign materials used in downstream production

processes pass through the electro-deposition coating tank. Consequently, contamination of the

electro-deposition coating tank material or defects in the surface of the coating can occur. Foreign

materials can be, for example, oils, adhesives, insulating material and plastic building components.

Test methods for determining the compatibility of electro-deposition coating materials with a reference

oil, which influences the properties of the electro-deposition coating, are described in ISO 22553-3.

© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 22553-4:2019(E)
Paints and varnishes — Electro-deposition coatings —
Part 4:
Compatibility of electro-deposition coating materials with
liquid, paste-like and solid foreign materials
1 Scope

This document specifies three different methods of electro-deposition coating material contamination

with liquid, paste-like and solid foreign materials.

It is applicable to electro-deposition coatings for automotive industries and other general industrial

applications, e.g. chiller units, consumer products, radiators, aerospace, agriculture.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1514, Paints and varnishes — Standard panels for testing
ISO 2808, Paints and varnishes — Determination of film thickness
ISO 4618, Paints and varnishes — Terms and definitions

ISO 22553-1, Paints and varnishes — Electro-deposition coatings — Part 1: Vocabulary

ISO 23321, Solvents for paints and varnishes — Demineralized water for industrial applications —

Specification and test methods
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 4618, ISO 22553-1 and the

following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
foreign material

conscious or unconscious contaminant, used in all downstream processes up to the stoving of the

electro-deposition coating

EXAMPLE Adhesive, insulating material, drawing oil, corrosion protection oil, prelubes (special oil with the

properties of a drawing and corrosion protection oil).
© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 22553-4:2019(E)
4 Principles

Method A: The electro-deposition coating material is contaminated directly with foreign material.

Then, the test panel is coated.

Method B: The test panel is contaminated with solid foreign material and is subsequently immersed in

the electro-deposition coating material and coated.
Method C: Paste-like or
...

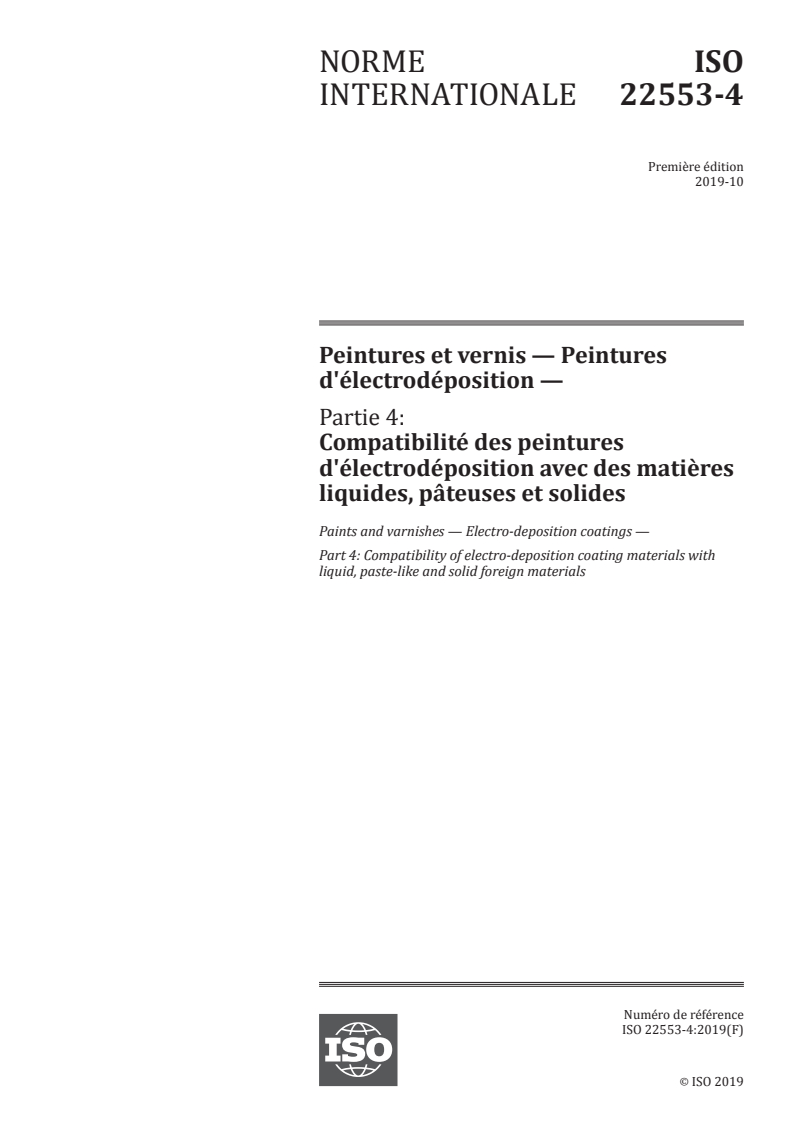

NORME ISO
