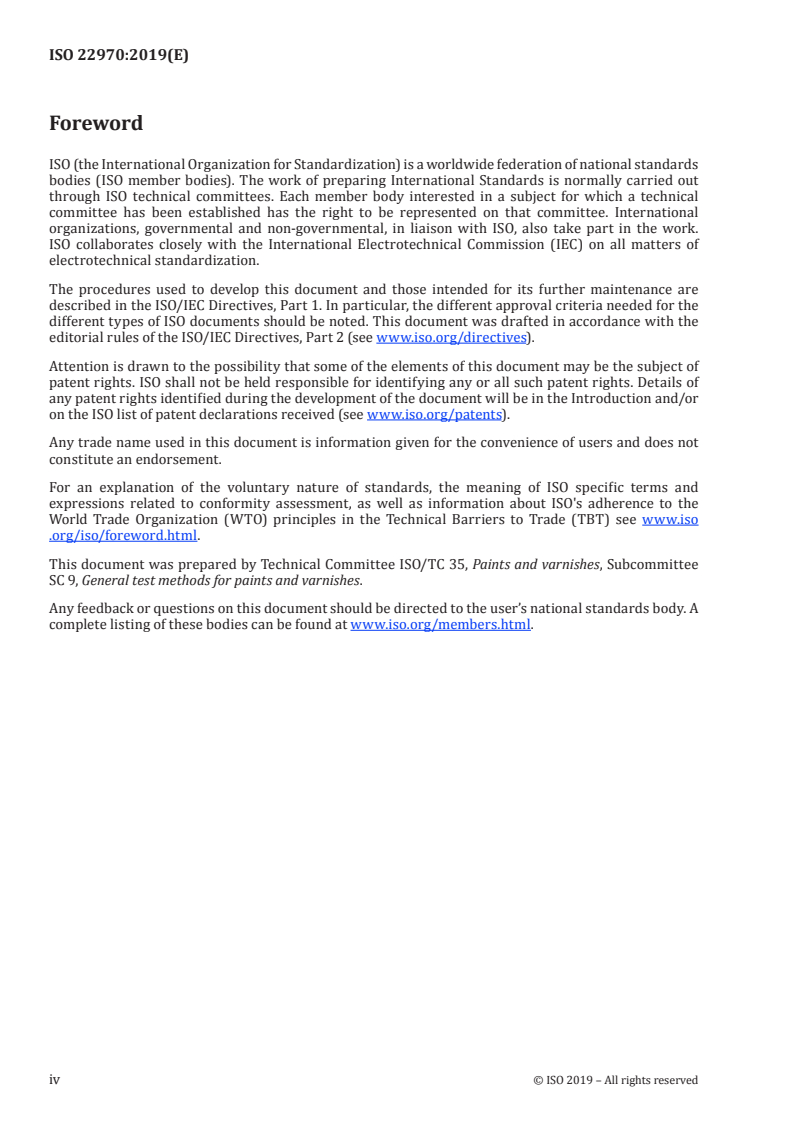

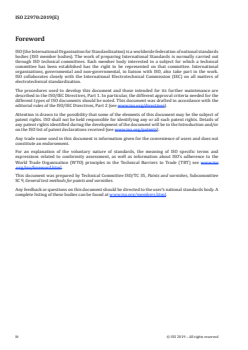

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 22970:2019(E)
Paints and varnishes — Test method for evaluation of
adhesion of elastic adhesives on coatings by peel test,
peel strength test and tensile lap-shear strength test with
additional stress by condensation test or cataplasm storage
1 Scope
This document specifies three methods for testing the peel adhesion, peel strength and tensile lap-
shear strength in order to evaluate the adhesive bond as well as the type, location and structure of
failures of elastic adhesives on coatings. These methods are used, for example, for testing the assembly
with respect to the bond of panes or built-on parts, such as plastic covers, spoilers, instrument panel
covers, headlights, with coatings for automobile construction. The two methods of climatic exposure of
specimens described herein are the condensation test and cataplasm storage.
This document does not specify requirements for adhesives and coatings.
NOTE The peel strength test (method B) for rigid car body construction adhesives is described in ISO 8510-2.
The tensile lap-shear strength test (method C) for rigid car body construction adhesives is described in EN 1465.
Testing of rigid car body construction adhesives is generally conducted on small joint thicknesses, i.e. <1 mm.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3270, Paints and varnishes and their raw materials — Temperatures and humidities for conditioning
and testing
ISO 4618, Paints and varnishes — Terms and definitions
ISO 6270-2, Paints and varnishes — Determination of resistance to humidity — Part 2: Condensation (in-
cabinet exposure with heated water reservoir)
ISO 10365, Adhesives — Designation of main failure patterns
ISO 17872, Paints and varnishes — Guidelines for the introduction of scribe marks through coatings on
metallic panels for corrosion testing
DIN 55997, Solvents for paints and varnishes — Deionized water — Requirements and methods of test
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
adhesive
non-metallic substance capable of joining materials by surface bonding (adhesion), where the bond
possessing adequate internal strength for force transmission
3.2
adherend
body that is, or is intended to be, held to another body
Note 1 to entry: “Adherend” is a narrower term than “substrate”.
[SOURCE: ISO 472:2013, 2.13]
3.3
tensile lap-shear strength
stressing in shear of an overlap specimen between rigid adherends (3.2) by applying to the adherends a
tensile force which is parallel to the bond area and to the major axis of the specimen
3.4
cohesion failure
cohesive failure
failure of an adhesive bond within the body of the adhesive (3.1), i.e. not at the interface
[SOURCE: ISO 472:2013, 2.159]
3.5
adhesion failure
adhesive failure
failure of an adhesive bond in such a way that the separation appears to be at the adhesive/adherend
interface
[SOURCE: ISO 472:2013, 2.30]
4 Principle
4.1 Adhesive strength test method A — Peel adhesion
It describes the peel adhesion test of adhesives on coatings. This method is suitable where a qualitative,
i.e. visual, evaluation of an adhesive’s behaviour is sufficient or when testing large and voluminous parts.
The adhesi
...
