ISO 24598:2019
(Main)Welding consumables — Solid wire electrodes, tubular cored electrodes and electrode-flux combinations for submerged arc welding of creep-resisting steels — Classification
Welding consumables — Solid wire electrodes, tubular cored electrodes and electrode-flux combinations for submerged arc welding of creep-resisting steels — Classification
This document specifies requirements for classification of solid wire electrodes, tubular cored electrodes and electrode/flux combinations (all-weld metal deposits) for submerged arc welding of creep resisting and low-alloy elevated-temperature application steels. One electrode can be tested and classified with different fluxes. The solid wire electrode is also classified separately based on its chemical composition. This document is a combined specification providing a classification system based on either: — the chemical composition of the solid wire electrode and all-weld metal deposit; or — the tensile strength of the all-weld metal deposit and the chemical composition of the solid wire electrode and all-weld metal deposit obtained with the electrode/flux combination. Clauses, subclauses and tables which carry the suffix letter "A" are applicable only to solid wire electrodes, tubular cored electrodes and all-weld metal deposits classified in accordance with the system based upon chemical composition. Clauses, subclauses and tables which carry the suffix letter "B" are applicable only to solid wire electrodes, tubular cored electrodes and all-weld metal deposits classified in accordance with the system based upon the tensile strength of all-weld metal deposits and the chemical composition of solid wire electrodes and all-weld metal deposits. Clauses, subclauses and tables which do not have either the suffix letter "A" or the suffix letter "B" are applicable to all solid wire electrodes, tubular cored electrodes and electrode/flux combinations classified under this document.
Produits consommables pour le soudage — Fils-électrodes pleins, fils-électrodes fourrés et couples électrodes-flux pour le soudage à l'arc sous flux des aciers résistant au fluage — Classification
Le présent document spécifie les exigences relatives à la classification des fils-électrodes pleins, des fils-électrodes fourrés et des combinaisons fil-flux (dépôts de métal fondu hors dilution) pour le soudage à l'arc sous flux des aciers résistant au fluage et des aciers faiblement alliés pour hautes températures. Une électrode peut être essayée et classifiée avec différents flux. Un fil-électrode plein est également classifié séparément d'après sa composition chimique. Le présent document propose une spécification mixte donnant un système de classification basé sur: — la composition chimique des fils-électrodes pleins et des dépôts de métal fondu hors dilution; ou — la résistance à la traction du métal fondu hors dilution et la composition chimique des fils-électrodes pleins et des dépôts de métal fondu hors dilution obtenus avec les couples fil-flux. Les articles, les paragraphes et les tableaux qui portent le suffixe «A» ne s'appliquent qu'aux fils-électrodes pleins, fils-électrodes fourrés et dépôts de métal fondu hors dilution classifiés d'après le système basé sur la composition chimique. Les articles, les paragraphes et les tableaux qui portent le suffixe «B» ne s'appliquent qu'aux fils-électrodes pleins, fils-électrodes fourrés et dépôts de métal fondu classifiés d'après le système basé sur la résistance à la traction des dépôts de métal fondu hors dilution et sur la composition chimique des fils-électrodes pleins et des dépôts de métal fondu hors dilution. Les articles, les paragraphes et les tableaux qui ne portent ni le suffixe «A» ni le suffixe «B» s'appliquent à tous les fils-électrodes pleins, fils-électrodes fourrés et couples fil-flux classifiés conformément au présent document.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 24598
Third edition
2019-04
Welding consumables — Solid wire
electrodes, tubular cored electrodes
and electrode-flux combinations for
submerged arc welding of creep-
resisting steels — Classification
Produits consommables pour le soudage — Fils-électrodes pleins, fils-
électrodes fourrés et couples électrodes-flux pour le soudage à l'arc
sous flux des aciers résistant au fluage — Classification
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Classification . 2
4.1 General . 2
5 Symbols and requirements . 3
5.1 General . 3
5.2 Symbol for the product/process . 3
5.2.1 General. 3
5.3 Symbols for the tensile properties of the all-weld metal deposit . 3
5.4 Symbols for impact properties of all-weld metal deposits . 4
5.5 Symbol for type of welding flux . 5
5.6 Symbol for the chemical composition of solid wire electrodes and of all-weld metal
deposits . 5
6 Mechanical tests . 8
6.1 General . 8
6.2 Preheating, interpass and post-weld heat treatment temperatures . 8
6.3 Welding conditions and pass sequence .11
6.3.1 General.11
7 Chemical analysis .13
8 Rounding procedure .13
9 Retests .13
10 Technical delivery conditions .14
11 Examples of designation .14
11.1 General .14
Bibliography .18

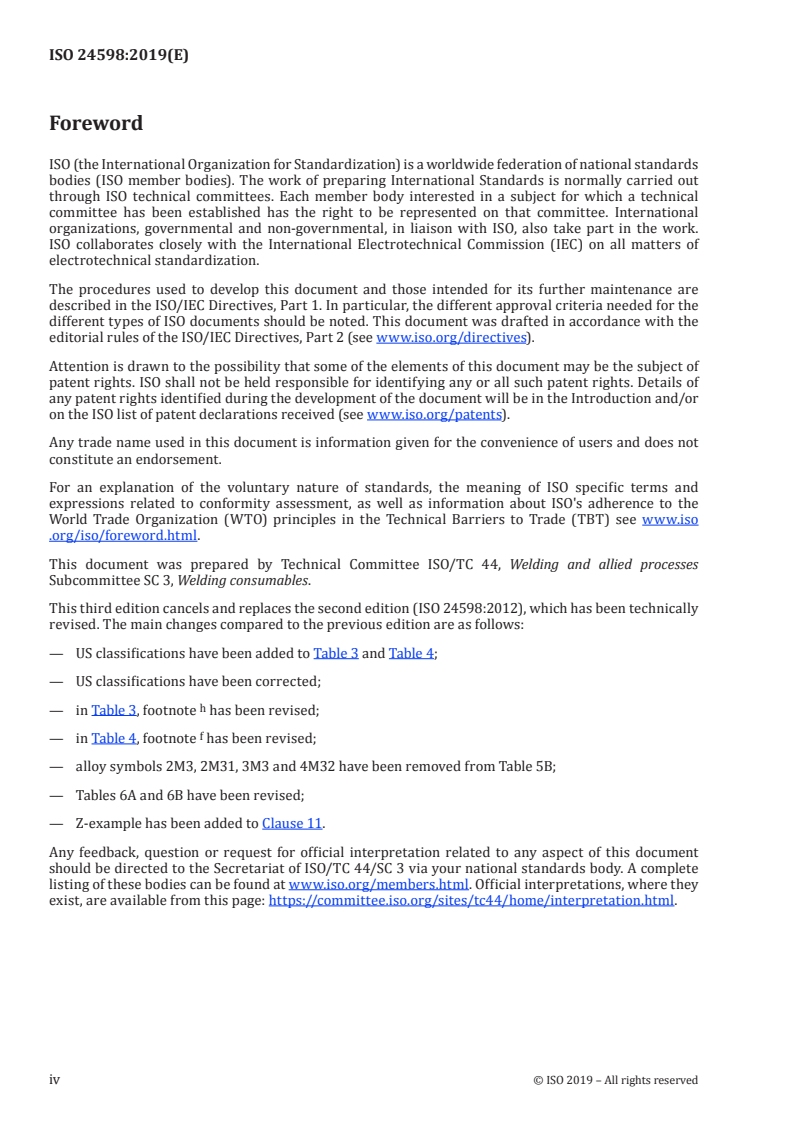

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes
Subcommittee SC 3, Welding consumables.
This third edition cancels and replaces the second edition (ISO 24598:2012), which has been technically
revised. The main changes compared to the previous edition are as follows:
— US classifications have been added to Table 3 and Table 4;
— US classifications have been corrected;
h
— in Table 3, footnote has been revised;
f
— in Table 4, footnote has been revised;
— alloy symbols 2M3, 2M31, 3M3 and 4M32 have been removed from Table 5B;
— Tables 6A and 6B have been revised;
— Z-example has been added to Clause 11.
Any feedback, question or request for official interpretation related to any aspect of this document
should be directed to the Secretariat of ISO/TC 44/SC 3 via your national standards body. A complete
listing of these bodies can be found at www .iso .org/members .html. Official interpretations, where they
exist, are available from this page: https: //committee .iso .org/sites/tc44/home/interpretation .html.
iv © ISO 2019 – All rights reserved
Introduction
This document recognizes that there are two somewhat different approaches in the global market to
classifying a given wire electrode, tubular cored electrode or electrode/flux combination, and allows
for either or both to be used to suit a particular market need. Application of either type of classification
designation (or of both where suitable) identifies a product as classified in accordance with this
document. The classification in accordance with system A was mainly based on EN 12070:1999. The
classification in accordance with system B is mainly based upon standards used around the Pacific Rim.
This document provides a classification system for solid wire electrodes in terms of their chemical
composition, solid wire electrodes and tubular cored electrodes in terms of the chemical composition
of the deposit obtained with a particular submerged arc flux and, where required, electrode-flux
combinations in terms of the yield strength, tensile strength and elongation of the all-weld metal
deposit. The ratio of yield to tensile strength of weld metal is generally higher than that of parent metal.
Users should note that matching weld metal yield strength to parent metal yield strength does not
necessarily ensure that the weld metal tensile strength matches that of the parent material. Where
the application requires matching tensile strength, selection of the consumable should be made by
reference to column 3 of Table 1A or Table 1B, as appropriate.
Although combinations of wire electrodes and fluxes supplied by individual companies can have
the same classification, the individual wire electrodes and fluxes from different companies are not
interchangeable unless verified in accordance with this document.
It should be noted that the mechanical properties of all-weld metal test pieces used to classify the wire
electrodes vary from those obtained in production joints because of differences in welding procedure,
such as electrode size, welding position and material composition.
INTERNATIONAL STANDARD ISO 24598:2019(E)
Welding consumables — Solid wire electrodes, tubular
cored electrodes and electrode-flux combinations for
submerged arc welding of creep-resisting steels —
Classification
1 Scope
This document specifies requirements for classification of solid wire electrodes, tubular cored
electrodes and electrode/flux combinations (all-weld metal deposits) for submerged arc welding of
creep resisting and low-alloy elevated-temperature application steels. One electrode can be tested
and classified with different fluxes. The solid wire electrode is also classified separately based on its
chemical composition.
This document is a combined specification providing a classification system based on either:
— the chemical composition of the solid wire electrode and all-weld metal deposit; or
— the tensile strength of the all-weld metal deposit and the chemical composition of the solid wire
electrode and all-weld metal deposit obtained with the electrode/flux combination.
a) Clauses, subclauses and tables which carry the suffix letter “A” are applicable only to solid wire
electrodes, tubular cored electrodes and all-weld metal deposits classified in accordance with
the system based upon chemical composition.
b) Clauses, subclauses and tables which carry the suffix letter “B” are applicable only to solid
wire electrodes, tubular cored electrodes and all-weld metal deposits classified in accordance
with the system based upon the tensile strength of all-weld metal deposits and the chemical
composition of solid wire electrodes and all-weld metal deposits.
c) Clauses, subclauses and tables which do not have either the suffix letter “A” or the suffix letter
“B” are applicable to all solid wire electrodes, tubular cored electrodes and electrode/flux
combinations classified under this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of
product, dimensions, tolerances and markings
ISO 6847, Welding consumables — Deposition of a weld metal pad for chemical analysis
ISO 13916, Welding — Measurement of preheating temperature, interpass temperature and preheat
maintenance temperature
ISO 14174, Welding consumables — Fluxes for submerged arc welding and electroslag welding —
Classification
ISO 14344, Welding consumables — Procurement of filler materials and fluxes
ISO 15792-1, Welding consumables — Test methods — Part 1: Test met
...
