ISO 13385-2:2020
(Main)Geometrical product specifications (GPS) — Dimensional measuring equipment — Part 2: Design and metrological characteristics of calliper depth gauges
Geometrical product specifications (GPS) — Dimensional measuring equipment — Part 2: Design and metrological characteristics of calliper depth gauges
This document specifies the most important design and metrological characteristics of calliper depth gauges — with analogue indication: vernier scale or circular scale (dial); and — with digital indication: digital display.
Spécification géométrique des produits (GPS) — Équipement de mesurage dimensionnel — Partie 2: Caractéristiques de conception et caractéristiques métrologiques des jauges de profondeur
Le présent document spécifié les caractéristiques de conception et les caractéristiques métrologiques les plus importantes des jauges de profondeur — à indicateur analogique: échelle du vernier ou échelle circulaire (cadran); et — à indicateur numérique: affichage numérique.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 13385-2
Second edition
2020-05
Geometrical product specifications
(GPS) — Dimensional measuring
equipment —
Part 2:
Design and metrological
characteristics of calliper depth gauges
Spécification géométrique des produits (GPS) — Équipement de
mesurage dimensionnel —
Partie 2: Caractéristiques de conception et caractéristiques
métrologiques des jauges de profondeur
Reference number
ISO 13385-2:2020(E)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 13385-2:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13385-2:2020(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design characteristics . 2
4.1 General design and nomenclature . 2
4.2 Dimensions . 4
5 Metrological characteristics . 4
5.1 General . 4
5.2 Rated operating conditions . 4
5.3 Reference point . 4
5.4 Test methods . 5
5.5 Partial surface contact error, E (limited by E ) . 5
MPE
5.6 Shift error, S (limited by S ) . 6
MPE
5.7 MPE values. 7
5.8 Special cases . 7
6 Determination of conformity to specifications . 8
6.1 General . 8
6.2 Measurement uncertainty . 8
6.3 Decision rule . 8
7 Marking . 9
Annex A (informative) Calibration guidelines for metrological characteristics .10
Annex B (normative) Default MPE values for metrological characteristics .11
Annex C (informative) Relation to the GPS matrix model .12
Bibliography .13
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 13385-2:2020(E)

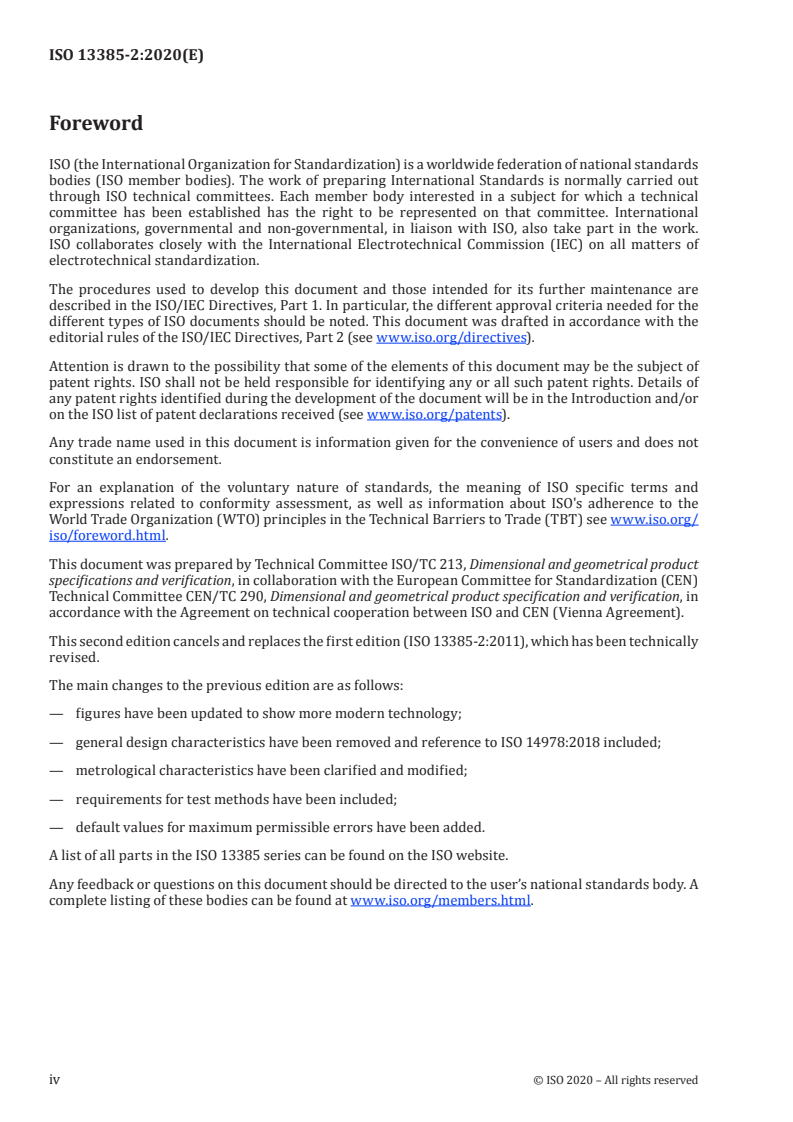

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product
specifications and verification, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 290, Dimensional and geometrical product specification and verification, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 13385-2:2011), which has been technically
revised.
The main changes to the previous edition are as follows:
— figures have been updated to show more modern technology;
— general design characteristics have been removed and reference to ISO 14978:2018 included;
— metrological characteristics have been clarified and modified;
— requirements for test methods have been included;
— default values for maximum permissible errors have been added.
A list of all parts in the ISO 13385 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 13385-2:2020(E)
Introduction
This document is a geometrical product specification (GPS) standard and is to be regarded as a general
GPS standard (see ISO 14638). It influences chain links F and G of the chain of standards on size and
distance in the general GPS matrix (see Annex C).
The ISO GPS matrix model given in ISO 14638 gives an overview of the ISO GPS system of which this
document is a part. The fundamental rules of ISO GPS given in ISO 8015 apply to this document and
the default decision rules given in ISO 14253-1 apply to specifications made in accordance with this
document, unless otherwise indicated; see ISO/TR 14253-6 for additional information on the selection
of alternative decision rules.
For more detailed information on the relation of this document to other standards and the GPS matrix
model, see Annex C.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 13385-2:2020(E)
Geometrical product specifications (GPS) — Dimensional
measuring equipment —
Part 2:
Design and metrological characteristics of calliper depth
gauges
1 Scope
This document specifies the most important design and metrological characteristics of calliper
depth gauges
— with analogue indication: vernier scale or circular scale (dial); and
— with digital indication: digital display.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 14253-1, Geometrical product specifications (GPS) — Inspection by measurement of workpieces and
measuring equipment — Part 1: Decision rules for verifying conformity or nonconformity with specifications
ISO 14253-5, Geometrical product specifications (GPS) — Inspection by measurement of workpieces and
measuring equipment — Part 5: Uncertainty in verification testing of indicating measuring instruments
ISO/TR 14253-6, Geometrical product specifications (GPS) — Inspection by measurement of workpieces
and measuring equipment — Part 6: Generalized decision rules for the acceptance and rejection of
instruments and workpieces
ISO 14978:2018, Geometrical product specifications (GPS) — General concepts and requirements for GPS
measuring equipment
ISO/IEC Guide 98-3, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in
measurement (GUM: 1995)
ISO/IEC Guide 99, International vocabulary of metrology — Basic and general concepts and associated
terms (VIM)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 14978 and ISO/IEC Guide 99
and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 13385-2:2020(E)
3.1
calliper depth gauge
measuring instrument which gives the evaluation of a dimensional quantity of a step or depth of a
feature corresponding to the distance between the end of a beam and the face of a measuring base on
the basis of the movement of a slider, moving relative to a measuring scale on a rigid beam
Note 1 to entry: See examples in Figures 1 and 2.
Note 2 to entry: The indication can be either analogue (vernier scale or circular scale) or digital.
3.2
measuring face contact
contact between the measuring face and an integral feature of a workpiece
3.2.1
full measuring face contact
contact between the full area of the measuring face and an integral feature of a workpiece
3.2.2
partial measuring face contact
contact between a partial area of the measuring face and an integral feature of a workpiece
4 Design characteristics
4.1 General design and nomenclature
The design shall follow the general guidelines in ISO 14978, including the common design characteristics
in ISO 14978:2018, Annex C. Examples of the general design of calliper depth gauges are shown in
Figures 1 and 2.
The scale interval of the main scale on the beam of a calliper depth gauge with a vernier scale shall be
1 mm. In the case of callipers with circular scales, the scale interval on the beam shall be either 1 mm
or 2 mm.
2 © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 13385-2:2020(E)
Key
1 beam 6 locking screw
2 slider 7 vernier scale
3 depth measuring face 8 main scale
4 base measuring face l length of measuring base
d
5 measuring base
Figure 1 — Example design of a vernier calliper depth gauge (slider with locking screw)
Key
1 beam 7 locking screw
2 slider 8 digital display
3 depth measuring face 9 fixing holes for extension measuring base
4 base measuring face 10 hook
5 hook measuring face l length of measuring base
d
6 measuring base l width of hook
a
Figure 2 — Example design of a digital calliper depth gauge with a hook end and with fixing
holes for an extension measuring base
© ISO 2020 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 13385-2:2020(E)
4.2 Dimensions
The manufacturer shall state important calliper depth gauge design dimensions, such as those shown
in Table 1. The values shown in Table 1 are typical dimensions of the elements of calliper depth gauges
and are not requirements of this document.
For calliper depth gauges with a hook end, the manufacturer shall state the dimensions of the hook.
Table 1 — Typical dimensions of calliper depth gauges
Dimensions in millimetres
Measuring range Length, l , of the
d
less than or equal to measuring base
150 100
200 100
250 100
300 100 to 150
350 100 to 150
500 150 to 250
1 000 150 to 250
5 Metrological characteristics
5.1 General
The metrological characteristics and associated
...
NORME ISO
INTERNATIONALE 13385-2
Deuxième édition
2020-05
Spécification géométrique des
produits (GPS) — Équipement de
mesurage dimensionnel —
Partie 2:
Caractéristiques de conception et
caractéristiques métrologiques des
jauges de profondeur
Geometrical product specifications (GPS) — Dimensional measuring
equipment —
Part 2: Design and metrological characteristics of calliper depth gauges
Numéro de référence
ISO 13385-2:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 13385-2:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13385-2:2020(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions .1
4 Caractéristiques de conception .2
4.1 Conception générale et nomenclature . 2
4.2 Dimensions . 4
5 Caractéristiques métrologiques .4
5.1 Généralités . 4
5.2 Conditions assignées de fonctionnement . 4
5.3 Point de référence . 4
5.4 Méthodes d'essai . 5
5.5 Erreur de contact sur surface limitée, E (limitée par E ) . 5
EMT
5.6 Erreur de décalage, S (limitée par S ) . 6
EMT
5.7 Valeurs d'EMT . 7
5.8 Cas particuliers . 7
6 Détermination de la conformité aux spécifications .8
6.1 Généralités . 8
6.2 Incertitude de mesure . 8
6.3 Règle de décision . 8
7 Marquage .9
Annexe A (informative) Lignes directrices d’étalonnage pour les caractéristiques
métrologiques .10
Annexe B (normative) Valeurs d'EMT par défaut pour les caractéristiques métrologiques .11
Annexe C (informative) Relation avec le modèle de matrice GPS .12
Bibliographie .14
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 13385-2:2020(F)

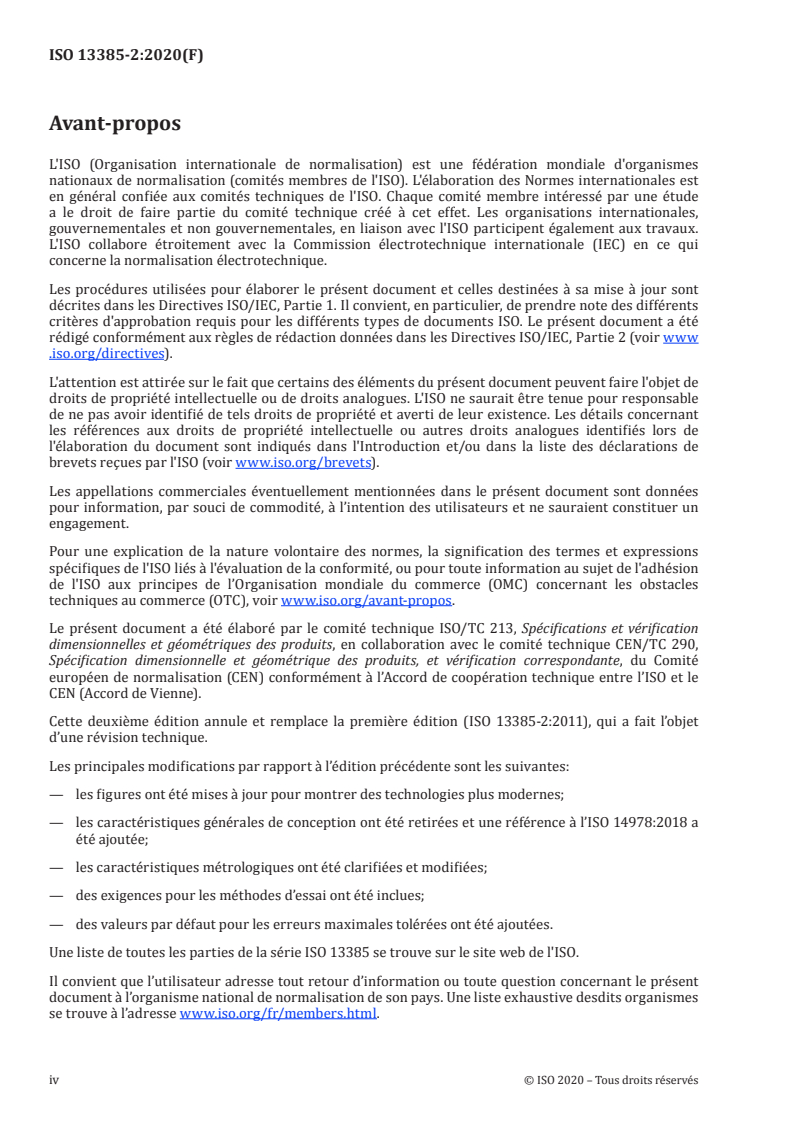

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 213, Spécifications et vérification
dimensionnelles et géométriques des produits, en collaboration avec le comité technique CEN/TC 290,
Spécification dimensionnelle et géométrique des produits, et vérification correspondante, du Comité
européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 13385-2:2011), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les figures ont été mises à jour pour montrer des technologies plus modernes;
— les caractéristiques générales de conception ont été retirées et une référence à l’ISO 14978:2018 a
été ajoutée;
— les caractéristiques métrologiques ont été clarifiées et modifiées;
— des exigences pour les méthodes d’essai ont été inclues;
— des valeurs par défaut pour les erreurs maximales tolérées ont été ajoutées.
Une liste de toutes les parties de la série ISO 13385 se trouve sur le site web de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 13385-2:2020(F)
Introduction
Le présent document traite de la spécification géométrique des produits (GPS) et est à considérer
comme une norme GPS générale (voir l’ISO 14638). Il influence les maillons F et G des chaines de normes
relatives à la taille et à la distance de la matrice GPS générale (voir l’Annexe C).
Le modèle de matrice ISO GPS de l'ISO 14638 donne une vue d'ensemble du système ISO GPS, dont le
présent document fait partie. Les principes fondamentaux du système ISO GPS, donnés dans l’ISO 8015,
s'appliquent au présent document et les règles de décision par défaut, données dans l’ISO 14253-1,
s'appliquent aux spécifications faites conformément au présent document, sauf indication contraire;
voir l'ISO/TR 14253-6 pour des informations complémentaires sur le choix d'autres règles de décision.
Pour de plus amples informations sur la relation du présent document avec les autres normes ainsi que
la matrice GPS, voir l'Annexe C.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 13385-2:2020(F)
Spécification géométrique des produits (GPS) —
Équipement de mesurage dimensionnel —
Partie 2:
Caractéristiques de conception et caractéristiques
métrologiques des jauges de profondeur
1 Domaine d'application
Le présent document spécifié les caractéristiques de conception et les caractéristiques métrologiques
les plus importantes des jauges de profondeur
— à indicateur analogique: échelle du vernier ou échelle circulaire (cadran); et
— à indicateur numérique: affichage numérique.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 14253-1, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et des
équipements de mesure — Partie 1: Règles de décision pour contrôler la conformité ou la non-conformité à
la spécification
ISO 14253-5, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et des
équipements de mesure — Partie 5: Incertitude liée aux essais de vérification des appareils de mesure
indicateurs
ISO/TR 14253-6, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces
et des équipements de mesure — Partie 6: Règles de décision générales pour l'acceptation ou le rejet
d'instruments et de pièces
ISO 14978:2018, Spécification géométrique des produits (GPS) — Concepts et exigences généraux pour les
équipements de mesure GPS
Guide ISO/IEC 98-3, Incertitude de mesure — Partie 3: Guide pour l’expression de l’incertitude de mesure
(GUM: 1995)
Guide ISO/IEC 99, Vocabulaire international de métrologie — Concepts fondamentaux et généraux et
termes associés (VIM)
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 14978 et l’ISO/IEC Guide 99
ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 13385-2:2020(F)
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
jauge de profondeur
instrument de mesurage qui donne l’évaluation de la quantité dimensionnelle d'un pas ou la profondeur
d'un élément correspondant à la distance entre l’extrémité d'une règle et la face d'une base de mesure à
partir du mouvement d'un coulisseau, se déplaçant par rapport à une échelle graduée sur une règle
Note 1 à l'article: Voir les exemples aux Figures 1 et 2.
Note 2 à l'article: L'indication peut être soit analogique (échelle du vernier ou échelle circulaire), soit numérique.
3.2
contact de la face de mesure
contact entre la face de mesure et un élément intégral d'une pièce
3.2.1
contact pleine touche de la face de mesure
contact entre l'intégralité de la face de mesure et un élément intégral d'une pièce
3.2.2
contact partiel de la face de mesure
contact entre une partie de la face de mesure et un élément intégral d'une pièce
4 Caractéristiques de conception
4.1 Conception générale et nomenclature
La conception doit suivre les lignes directrices générales données dans l’ISO 14978, y compris les
caractéristiques de conception communes décrites dans l’ISO 14978:2018, Annexe C. Des exemples de
la conception générale de jauges de profondeur sont illustrés aux Figures 1 et 2.
L'échelon de l'échelle principale de la règle d'une jauge de profondeur avec échelle du vernier doit être
de 1 mm. Dans le cas des jauges de profondeur avec échelles circulaires, l'échelon de la règle doit être de
1 mm ou 2 mm.
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 13385-2:2020(F)
Légende
1 règle 6 vis de blocage
2 coulisseau 7 échelle du vernier
3 face de mesure de profondeur 8 échelle principale
4 face de mesure de la base l longueur de la base de mesure
d
5 base de mesure
Figure 1 — Exemple de conception d’une jauge de profondeur à vernier (coulisseau avec vis de
blocage)
Légende
1 règle 7 vis de blocage
2 coulisseau 8 affichage numérique
3 face de mesure de profondeur 9 trous de fixation pour tige de rallonge
4 face de mesure de la base 10 crochet
5 face de mesure à crochet l longueur de la base de mesure
d
6 base de mesure l largeur du crochet
a
Figure 2 — Exemple de conception d'une jauge de profondeur numérique avec une extrémité à
crochet et des trous de fixation pour une tige de rallonge
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 13385-2:2020(F)
4.2 Dimensions
Le fabricant doit spécifier les dimensions de conception importantes de la jauge de profondeur, telles
que celles indiquées dans le Tableau 1. Les valeurs indiquées dans le Tableau 1 sont des dimensions
types des éléments des jauges de profondeur et ne font pas partie des exigences du présent document.
Pour les jauges de profondeur dotées d'une extrémité à crochet, le fabricant doit spécifier les dimensions
du crochet.
Tableau 1 — Dimensions types des jauges de profondeur
Dimensions en millimètres
Étendue de mesure Longueur, l , de
d
inférieure ou égale à la base de mesure
150 100
200 100
250 100
300 100 à 150
350 100 à 150
500 150 à 250
1 000 150 à 250
5 Caractéristiques métrologiques
5.1 Généralités
Les caractéristiques métrologiques et les valeurs associées de l'erreur maximale tolérée (EMT)
s’appliquent à toute indication admissible pour l’utilisation de la jauge de profondeur tel que défini par
le fabricant et lorsqu’elle est utilisée selon les recommandations de ce dernier. Voir l’Annexe A pour des
informations supplémentaires. Les valeurs d'EMT ne peuvent être i
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
