Geometrical product specifications (GPS) -- General concepts and requirements for GPS measuring equipment

This document specifies the general requirements, calibration, terms and definitions of characteristics of GPS measuring equipment, for example micrometers, callipers, gauge blocks and rotary axis form measuring instruments. This document forms the basis for standards defining and describing the design characteristics and metrological characteristics for measuring equipment and gives guidance for the development and content of standards for GPS measuring equipment. This document is intended to ease the communication between manufacturer/supplier and customer/user and to make the specification phase of GPS measuring equipment more accurate. This document is also intended as a tool to be used in companies in the process of defining and selecting relevant characteristics for measuring equipment. This document includes terms which are frequently used in connection with the characterization of specific measuring equipment.

Spécification géométrique des produits (GPS) -- Concepts et exigences généraux pour les équipements de mesure GPS

Le présent document spécifie les exigences générales, l'étalonnage, les termes et définitions des caractéristiques des équipements de mesure GPS, par exemple micromčtres, pieds ŕ coulisse, cales étalons et instruments de mesure de forme ŕ plateau tournant. Le présent document constitue la base des normes destinées ŕ définir et ŕ déterminer les caractéristiques de conception et les caractéristiques métrologiques des équipements de mesure et fournit des lignes directrices pour l'élaboration et le contenu des normes relatives aux équipements de mesure GPS. Le présent document a été établi afin de faciliter la communication entre le fabricant/fournisseur et le client/utilisateur, et clarifier le cahier des charges de spécification des équipements de mesure GPS. Le présent document constitue également un outil que les sociétés peuvent utiliser pour définir et sélectionner les caractéristiques pertinentes des équipements de mesure. Le présent document comprend les termes fréquemment utilisés en relation avec la caractérisation des équipements de mesure spécifiques.

General Information

Status
Published
Publication Date
27-Nov-2018
Current Stage
6060 - International Standard published
Start Date
01-Sep-2018
Completion Date
28-Nov-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 14978:2018 - Geometrical product specifications (GPS) -- General concepts and requirements for GPS measuring equipment
English language
43 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 14978:2018 - Spécification géométrique des produits (GPS) -- Concepts et exigences généraux pour les équipements de mesure GPS
French language
45 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

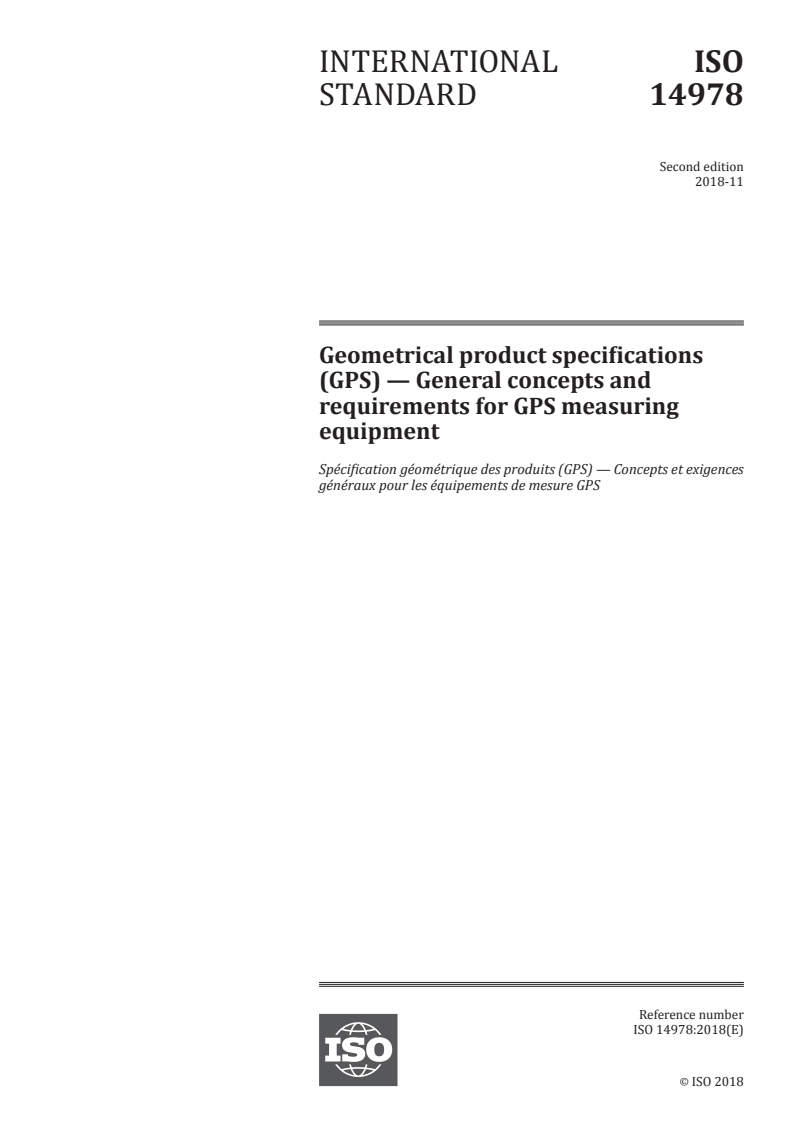

INTERNATIONAL ISO
STANDARD 14978
Second edition
2018-11
Geometrical product specifications
(GPS) — General concepts and
requirements for GPS measuring
equipment
Spécification géométrique des produits (GPS) — Concepts et exigences
généraux pour les équipements de mesure GPS
Reference number
ISO 14978:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 14978:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 14978:2018(E)

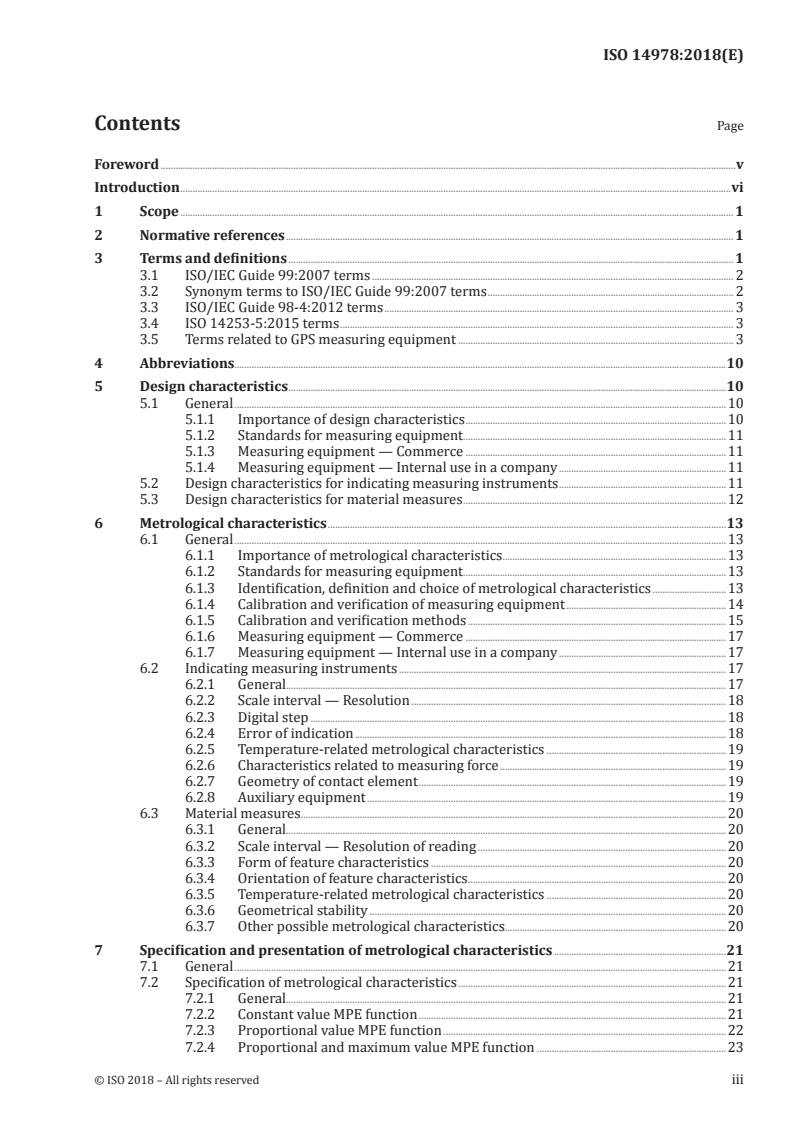

Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

3.1 ISO/IEC Guide 99:2007 terms ................................................................................................................................................... 2

3.2 Synonym terms to ISO/IEC Guide 99:2007 terms .................................................................................................... 2

3.3 ISO/IEC Guide 98-4:2012 terms .............................................................................................................................................. 3

3.4 ISO 14253-5:2015 terms ................................................................................................................................................................ 3

3.5 Terms related to GPS measuring equipment ................................................................................................................ 3

4 Abbreviations........................................................................................................................................................................................................10

5 Design characteristics ..................................................................................................................................................................................10

5.1 General ........................................................................................................................................................................................................10

5.1.1 Importance of design characteristics ..........................................................................................................10

5.1.2 Standards for measuring equipment ...........................................................................................................11

5.1.3 Measuring equipment — Commerce ..........................................................................................................11

5.1.4 Measuring equipment — Internal use in a company ....................................................................11

5.2 Design characteristics for indicating measuring instruments ....................................................................11

5.3 Design characteristics for material measures ...........................................................................................................12

6 Metrological characteristics ..................................................................................................................................................................13

6.1 General ........................................................................................................................................................................................................13

6.1.1 Importance of metrological characteristics .................. .........................................................................13

6.1.2 Standards for measuring equipment ...........................................................................................................13

6.1.3 Identification, definition and choice of metrological characteristics ..............................13

6.1.4 Calibration and verification of measuring equipment .................................................................14

6.1.5 Calibration and verification methods .........................................................................................................15

6.1.6 Measuring equipment — Commerce ..........................................................................................................17

6.1.7 Measuring equipment — Internal use in a company ....................................................................17

6.2 Indicating measuring instruments .....................................................................................................................................17

6.2.1 General...................................................................................................................................................................................17

6.2.2 Scale interval — Resolution ................................................................................................................................18

6.2.3 Digital step .........................................................................................................................................................................18

6.2.4 Error of indication .......................................................................................................................................................18

6.2.5 Temperature-related metrological characteristics .........................................................................19

6.2.6 Characteristics related to measuring force ............................................................................................19

6.2.7 Geometry of contact element .............................................................................................................................19

6.2.8 Auxiliary equipment ..................................................................................................................................................19

6.3 Material measures .............................................................................................................................................................................20

6.3.1 General...................................................................................................................................................................................20

6.3.2 Scale interval — Resolution of reading .....................................................................................................20

6.3.3 Form of feature characteristics ........................................................................................................................20

6.3.4 Orientation of feature characteristics .........................................................................................................20

6.3.5 Temperature-related metrological characteristics .........................................................................20

6.3.6 Geometrical stability .................................................................................................................................................20

6.3.7 Other possible metrological characteristics..........................................................................................20

7 Specification and presentation of metrological characteristics ......................................................................21

7.1 General ........................................................................................................................................................................................................21

7.2 Specification of metrological characteristics .............................................................................................................21

7.2.1 General...................................................................................................................................................................................21

7.2.2 Constant value MPE function .............................................................................................................................21

7.2.3 Proportional value MPE function ...................................................................................................................22

7.2.4 Proportional and maximum value MPE function .............................................................................23

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14978:2018(E)

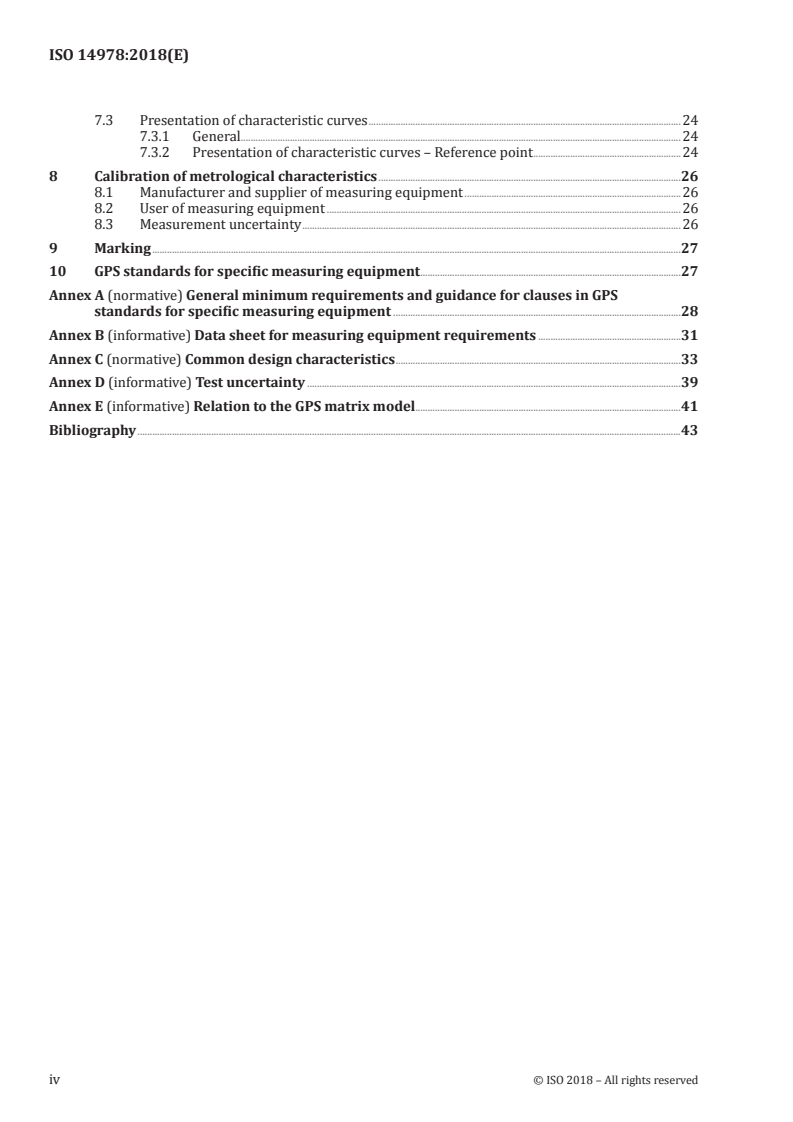

7.3 Presentation of characteristic curves ...............................................................................................................................24

7.3.1 General...................................................................................................................................................................................24

7.3.2 Presentation of characteristic curves – Reference point ............................................................24

8 Calibration of metrological characteristics ...........................................................................................................................26

8.1 Manufacturer and supplier of measuring equipment ........................................................................................26

8.2 User of measuring equipment ................................................................................................................................................26

8.3 Measurement uncertainty ..........................................................................................................................................................26

9 Marking .......................................................................................................................................................................................................................27

10 GPS standards for specific measuring equipment ..........................................................................................................27

Annex A (normative) General minimum requirements and guidance for clauses in GPS

standards for specific measuring equipment .....................................................................................................................28

Annex B (informative) Data sheet for measuring equipment requirements ..........................................................31

Annex C (normative) Common design characteristics ....................................................................................................................33

Annex D (informative) Test uncertainty ........................................................................................................................................................39

Annex E (informative) Relation to the GPS matrix model............................................................................................................41

Bibliography .............................................................................................................................................................................................................................43

iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 14978:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee 213, Dimensional and geometrical product

specifications and verification.

This second edition cancels and replaces the first edition (ISO 14978:2006), which has been technically

revised. It also incorporates the Technical Corrigendum ISO 14978:2006/Cor. 1:2008.

The main changes compared to the previous edition are as follows:
— the terms and definitions have been updated relative to ISO/IEC Guide 99:2007;

— a number of design characteristics common in GPS measuring equipment have been added;

— an updated discussion of calibration and verification, including concepts from ISO 14253-5:2015,

has been added.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 14978:2018(E)
Introduction

This document is a geometrical product specification (GPS) standard and is to be regarded as a general

GPS standard (see ISO 14638). It influences chain links F and G for measuring equipment and calibration

in the general GPS matrix model (see Annex E).

The ISO/GPS matrix model given in ISO 14638 gives an overview of the ISO/GPS system of which this

document is a part. The fundamental rules of ISO/GPS given in ISO 8015 apply to this document and

the default decision rules given in ISO 14253-1 apply to specifications made in accordance with this

document, unless otherwise indicated; see ISO/TR 14253-6 for additional information on the selection

of alternative decision rules.

For more detailed information of the relation of this document to other standards and the GPS matrix

model, see Annex E.

This document contains guidance for writing the standards for specific GPS measuring equipment.

This document is intended to give the user a basic understanding of the use of ISO standards for GPS

measuring equipment. This document presents and defines general concepts to be used in connection

with GPS measuring equipment to avoid multiple repetitions in the ISO standards for specific GPS

measuring equipment. This document is also intended as guidance for the manufacturer/supplier to

evaluate and present specifications for characteristics for GPS measuring equipment.

This document is necessary when reading and using ISO standards for specific GPS measuring

equipment.
vi © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 14978:2018(E)
Geometrical product specifications (GPS) — General
concepts and requirements for GPS measuring equipment
1 Scope

This document specifies the general requirements, calibration, terms and definitions of characteristics

of GPS measuring equipment, for example micrometers, callipers, gauge blocks and rotary axis form

measuring instruments. This document forms the basis for standards defining and describing the

design characteristics and metrological characteristics for measuring equipment and gives guidance

for the development and content of standards for GPS measuring equipment.

This document is intended to ease the communication between manufacturer/supplier and customer/

user and to make the specification phase of GPS measuring equipment more accurate. This document

is also intended as a tool to be used in companies in the process of defining and selecting relevant

characteristics for measuring equipment.

This document includes terms which are frequently used in connection with the characterization of

specific measuring equipment.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 14253-1, Geometrical product specifications (GPS) — Inspection by measurement of workpieces and

measuring equipment — Part 1: Decision rules for verifying conformity or nonconformity with specifications

ISO 14253-5:2015, Geometrical product specifications (GPS) — Inspection by measurement of workpieces

and measuring equipment — Part 5: Uncertainty in verification testing of indicating measuring instruments

ISO/TR 14253-6, Geometrical product specifications (GPS) — Inspection by measurement of workpieces

and measuring equipment — Part 6: Generalized decision rules for the acceptance and rejection of

instruments and workpieces

ISO/IEC Guide 98-3, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in

measurement (GUM: 1995)

ISO/IEC Guide 98-4:2012, Uncertainty of measurement — Part 4: Role of measurement uncertainty in

conformity assessment

ISO/IEC Guide 99:2007, International vocabulary of metrology — Basic and general concepts and

associated terms (VIM)
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO/IEC Guide 99:2007, ISO/

IEC Guide 98-4:2012, ISO 14253-1, ISO 14253-5:2015, ISO/TR 14253-6 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
© ISO 2018 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 14978:2018(E)
3.1 ISO/IEC Guide 99:2007 terms

For the terms shown in Table 1, the definitions from ISO/IEC Guide 99:2007 specifically apply in the use

of this document. This non-exhaustive list is included to avoid ambiguity with other possible terms and

definitions.
Table 1 — ISO/IEC Guide 99:2007 terms applicable in the use of this document
Term Terminological entry number
calibration 2.39
indicating measuring instrument 3.3
indication 4.1
material measure 3.6
maximum permissible measurement error 4.26
maximum permissible error
limit of error
measurand 2.3
measured quantity value 2.10
measured value
measurement method 2.5
measurement repeatability 2.21
repeatability
measurement result 2.9
result of measurement
measurement standard 5.1
measurement uncertainty 2.26
uncertainty of measurement
uncertainty
measuring instrument 3.1
measuring system 3.2
quantity value 1.19
value
rated operating condition 4.9
reference material 5.13
reference measurement standard 5.6
reference standard
reference quantity value 5.18
reference value
resolution 4.14
uncertainty budget 2.33
verification 2.44
3.2 Synonym terms to ISO/IEC Guide 99:2007 terms

The terms shown in Table 2, as used in this document, are synonyms for the ISO/IEC Guide 99:2007

terms as shown in the table. These synonym terms are used for consistency with previous versions of

this document.
2 © ISO 2018 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 14978:2018(E)
Table 2 — Synonym terms to ISO/IEC Guide 99:2007 terms
Synonym term used in
Notes ISO/IEC Guide 99:2007
this document
measuring range See Figure 5 measuring interval 4.7
nominal range See Figure 5 nominal indication interval 4.4
nominal span See Figure 5 range of a nominal indication interval 4.5
error of indication measurement error 2.16
indication error error
3.3 ISO/IEC Guide 98-4:2012 terms

For the terms shown in Table 3, the definitions from ISO/IEC Guide 98-4:2012 specifically apply in the

use of this document. This non-exhaustive list is included to avoid ambiguity with other possible terms

and definitions.
Table 3 — ISO/IEC Guide 98-4:2012 terms applicable in the use of this document
Term Terminological entry number
decision rule 3.3.12
specified requirement 3.3.3
tolerance limit 3.3.4
specification limit
3.4 ISO 14253-5:2015 terms

For the terms shown in Table 4, the definitions from ISO 14253-5:2015 specifically apply in the use of

this document. This non-exhaustive list is included to avoid ambiguity with other possible terms and

definitions.
Table 4 — ISO 14253-5:2015 terms applicable in the use of this document
Term Terminological entry number
test measurand 3.4
test protocol 3.5
test value 3.8
test value uncertainty 3.9
test uncertainty
3.5 Terms related to GPS measuring equipment
3.5.1
measuring equipment

indicating measuring instrument, material measure, software, measurement standard, reference

material or auxiliary equipment used in a measurement

Note 1 to entry: This definition is necessarily wider than that of a measuring instrument since it includes all the

devices used in a measurement.

Note 2 to entry: Measuring equipment should not be confused with a measuring system, which is a set of

measuring equipment used together for a specific measurement.
Note 3 to entry: See Figure 1.
© ISO 2018 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 14978:2018(E)
Key
1 indicating measuring instrument (dial gauge)
2 material measure (gauge block)
3 auxiliary equipment (measuring stand)
Figure 1 — A measuring system composed of various pieces of measuring equipment
3.5.2
metrological characteristic

characteristic of measuring equipment, which may influence the results of

measurement when using the measuring equipment

Note 1 to entry: The influence on the results of measurement is a contributor to measurement uncertainty (see

Clause 6).

Note 2 to entry: The values of a metrological characteristic are expressed in numerical values or as a function

and can be evaluated in units other than that of the measurement results.

Note 3 to entry: Measuring equipment usually has several metrological characteristics.

Note 4 to entry: Metrological characteristics can be subject to calibration and verification.

3.5.3
task-related calibration

calibration of only those metrological characteristics which influence the

measurement uncertainty for the intended use
3.5.4
design characteristic

characteristic of measuring equipment which does not influence the

measurement directly, but which may be of interest for other reasons when the measuring

equipment is used

Note 1 to entry: Design characteristics can influence, for example, interchangeability, scale mark readability for a

straight or circular scale, or wear resistance (see Clause 5).

Note 2 to entry: Some design characteristics can influence the equipment’s long-term capacity to make

measurements (influencing design characteristics), for example its wear resistance or its environmental

resistance. Other design characteristics have no influence on measurements (non-influencing design

characteristics).

Note 3 to entry: A design characteristic might be expressed as, for example, dimensions, material properties or

interface protocols.
4 © ISO 2018 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 14978:2018(E)
3.5.5
maximum permissible limit
MPL

tolerance limit for a metrological characteristic which is not an error of indication

Note 1 to entry: MPE, not MPL, should be used for metrological characteristics associated with errors of

indication.
EXAMPLE 1 MPL for the measuring force for micrometers for external measurements.

EXAMPLE 2 MPL for the size of the gauge element of a plain limit gauge of linear size.

3.5.6
verification test
test

operation that, under specified conditions and with sufficient objective evidence, establishes that

measuring equipment conforms or does not conform to stated specifications

Note 1 to entry: A verification test can be used as the calibration when both the first and second step in the

definition of calibration are appropriately satisfied (see 6.1.4).

Note 2 to entry: This definition is consistent with the definition of a test in ISO 14253-5:2015, but is broader in

scope as the concept of a test in ISO 14253-5:2015 is limited to indicating measuring instruments.

Note 3 to entry: The detailed specification of a verification test is defined in a test protocol.

Note 4 to entry: The specified conditions of a verification test are defined by relevant standards and by the stated

rated operating conditions of the measuring equipment.
3.5.7
acceptance test

verification test (3.5.6) agreed upon by the measuring equipment manufacturer/supplier and the

customer to verify that the performance of the measuring equipment is as stated by the manufacturer/

supplier

Note 1 to entry: Acceptance tests are commonly used by the customer in the purchase of measuring equipment.

3.5.8
reverification test

verification test (3.5.6) to verify that the performance of the measuring equipment is as stated by the user

Note 1 to entry: The specifications chosen might or might not be the same as those used in the original acceptance

test for the measuring equipment.

Note 2 to entry: Reverification tests are not used in the purchase of measuring equipment.

3.5.9
test point
specific point within the measuring range used in a verification test
Note 1 to entry: Test points are usually defined relative to a reference point.
3.5.10
reference point
setting point

point within the measuring range of measuring equipment where the error of indication is stated or

adjusted to be zero whenever permitted by the design of the measuring equipment

Note 1 to entry: Depending on the measuring equipment, the reference point might or might not be considered

fixed (established in a permanent manner) for the intended use of the equipment.
© ISO 2018 – All rights reserved 5
---------------------- Page: 11 ----------------------
ISO 14978:2018(E)
3.5.11
hysteresis

property of measuring equipment, or a metrological characteristic, whereby the indication of the

equipment or value of the metrological characteristic depends on the orientation of the preceding

stimulus
3.5.12
digital step

smallest possible change in the least significant digit in a digital indicating device

Note 1 to entry: For a digital indicating device, the resolution is equal to the digital step.

3.5.13
scale division
space on a scale between any two successive scale marks
Note 1 to entry: See Figures 2 and 3.
Key
1 scale division
2 scale interval: in this example, 0,1 cm
3 scale spacing: in this example, 0,1 cm
4 scale length: in this example, 7 cm
5 scale range: in this example, 0 to 7 cm; scale span: in this example, 7 cm
6 units marked on the scale (in this example, cm)
7 scale face
8 scale numbering: in this example 0, 1,…,7
9 scale mark
Figure 2 — Terms related to an analogue straight scale
6 © ISO 2018 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 14978:2018(E)
3.5.14
scale interval

absolute value of the difference between the values corresponding to two successive scale marks, in the

units marked on the scale

Note 1 to entry: Scale interval should not be confused with resolution, which is not necessarily equal to the scale

interval.
Note 2 to entry: See Figures 2 and 3.
3.5.15
scale spacing
distance between two successive scale marks
...

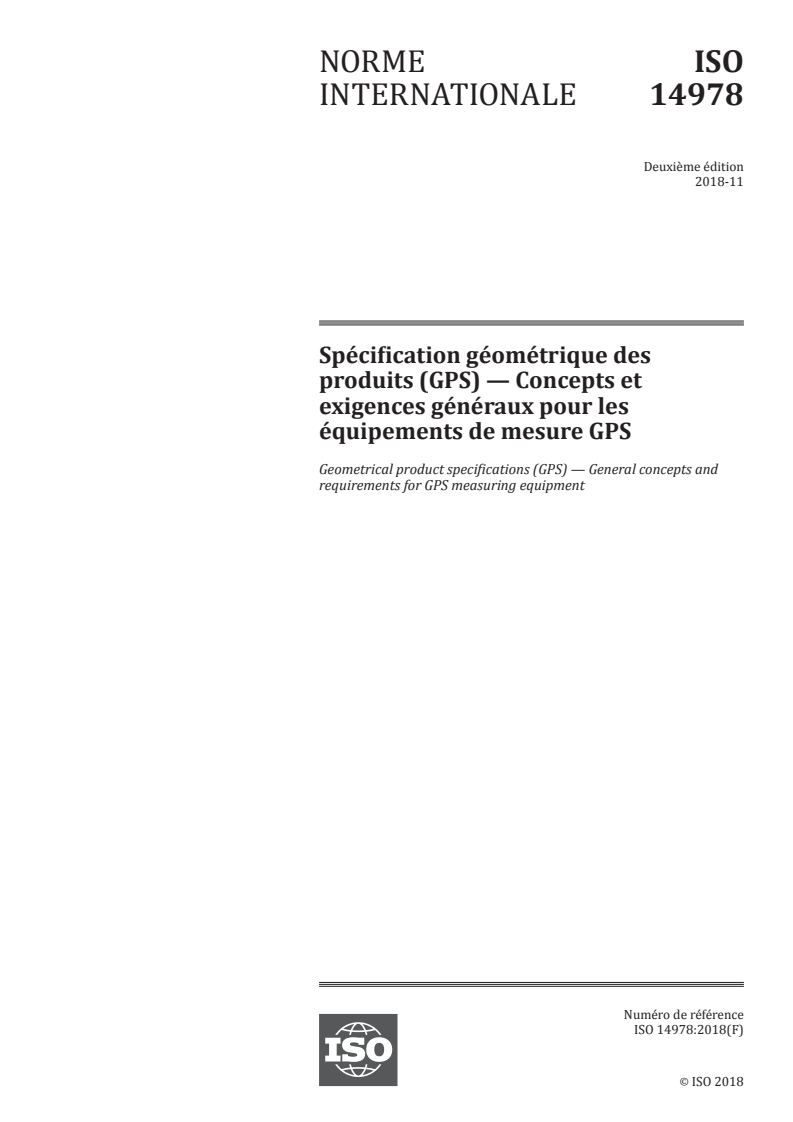

NORME ISO
INTERNATIONALE 14978
Deuxième édition
2018-11
Spécification géométrique des
produits (GPS) — Concepts et
exigences généraux pour les
équipements de mesure GPS
Geometrical product specifications (GPS) — General concepts and
requirements for GPS measuring equipment
Numéro de référence
ISO 14978:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 14978:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14978:2018(F)

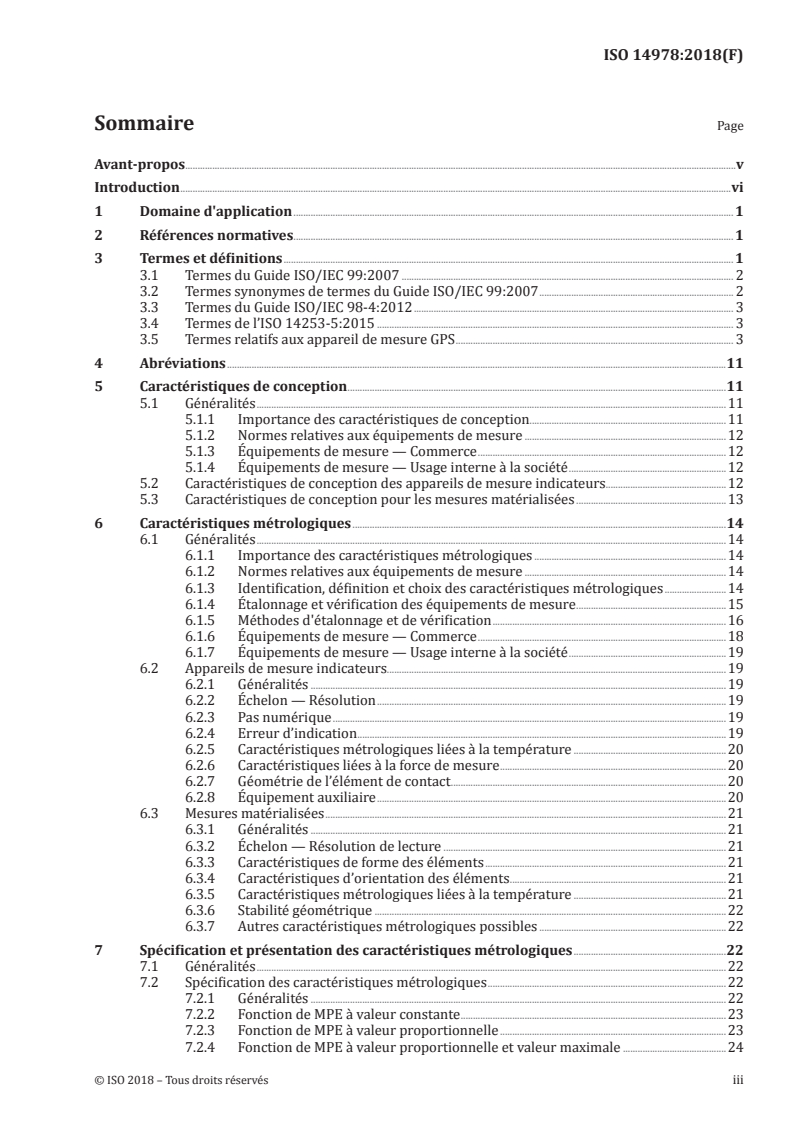

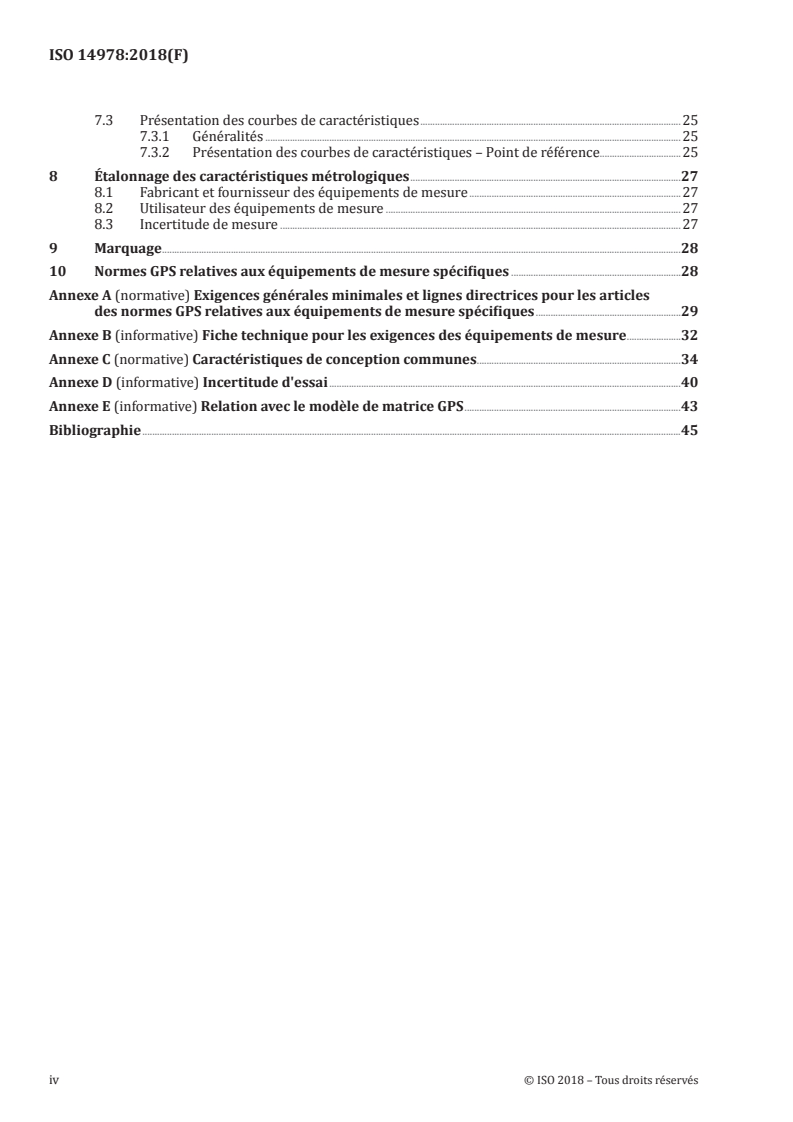

Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ...................................................................................................................................................................................1

2 Références normatives ...................................................................................................................................................................................1

3 Termes et définitions .......................................................................................................................................................................................1

3.1 Termes du Guide ISO/IEC 99:2007 ....................................................................................................................................... 2

3.2 Termes synonymes de termes du Guide ISO/IEC 99:2007 ............................................................................... 2

3.3 Termes du Guide ISO/IEC 98-4:2012 .................................................................................................................................. 3

3.4 Termes de l’ISO 14253-5:2015 ................................................................................................................................................. 3

3.5 Termes relatifs aux appareil de mesure GPS ................................................................................................................. 3

4 Abréviations ...........................................................................................................................................................................................................11

5 Caractéristiques de conception ..........................................................................................................................................................11

5.1 Généralités ...............................................................................................................................................................................................11

5.1.1 Importance des caractéristiques de conception................................................................................11

5.1.2 Normes relatives aux équipements de mesure ..................................................................................12

5.1.3 Équipements de mesure — Commerce .....................................................................................................12

5.1.4 Équipements de mesure — Usage interne à la société ................................................................12

5.2 Caractéristiques de conception des appareils de mesure indicateurs.................................................12

5.3 Caractéristiques de conception pour les mesures matérialisées .............................................................13

6 Caractéristiques métrologiques ........................................................................................................................................................14

6.1 Généralités ...............................................................................................................................................................................................14

6.1.1 Importance des caractéristiques métrologiques ..............................................................................14

6.1.2 Normes relatives aux équipements de mesure ..................................................................................14

6.1.3 Identification, définition et choix des caractéristiques métrologiques .........................14

6.1.4 Étalonnage et vérification des équipements de mesure .............................................................15

6.1.5 Méthodes d'étalonnage et de vérification ...............................................................................................16

6.1.6 Équipements de mesure — Commerce .....................................................................................................18

6.1.7 Équipements de mesure — Usage interne à la société ................................................................19

6.2 Appareils de mesure indicateurs..........................................................................................................................................19

6.2.1 Généralités .........................................................................................................................................................................19

6.2.2 Échelon — Résolution ..............................................................................................................................................19

6.2.3 Pas numérique ................................................................................................................................................................19

6.2.4 Erreur d’indication ......................................................................................................................................................19

6.2.5 Caractéristiques métrologiques liées à la température ..............................................................20

6.2.6 Caractéristiques liées à la force de mesure ............................................................................................20

6.2.7 Géométrie de l’élément de contact ................................................................................................................20

6.2.8 Équipement auxiliaire ..............................................................................................................................................20

6.3 Mesures matérialisées ...................................................................................................................................................................21

6.3.1 Généralités .........................................................................................................................................................................21

6.3.2 Échelon — Résolution de lecture ...................................................................................................................21

6.3.3 Caractéristiques de forme des éléments ..................................................................................................21

6.3.4 Caractéristiques d’orientation des éléments ........................................................................................21

6.3.5 Caractéristiques métrologiques liées à la température ..............................................................21

6.3.6 Stabilité géométrique ...............................................................................................................................................22

6.3.7 Autres caractéristiques métrologiques possibles ............................................................................22

7 Spécification et présentation des caractéristiques métrologiques ..............................................................22

7.1 Généralités ...............................................................................................................................................................................................22

7.2 Spécification des caractéristiques métrologiques .................................................................................................22

7.2.1 Généralités .........................................................................................................................................................................22

7.2.2 Fonction de MPE à valeur constante ............................................................................................................23

7.2.3 Fonction de MPE à valeur proportionnelle ............................................................................................23

7.2.4 Fonction de MPE à valeur proportionnelle et valeur maximale ..........................................24

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14978:2018(F)

7.3 Présentation des courbes de caractéristiques ..........................................................................................................25

7.3.1 Généralités .........................................................................................................................................................................25

7.3.2 Présentation des courbes de caractéristiques – Point de référence.................................25

8 Étalonnage des caractéristiques métrologiques ..............................................................................................................27

8.1 Fabricant et fournisseur des équipements de mesure ......................................................................................27

8.2 Utilisateur des équipements de mesure ........................................................................................................................27

8.3 Incertitude de mesure ...................................................................................................................................................................27

9 Marquage ...................................................................................................................................................................................................................28

10 Normes GPS relatives aux équipements de mesure spécifiques .....................................................................28

Annexe A (normative) Exigences générales minimales et lignes directrices pour les articles

des normes GPS relatives aux équipements de mesure spécifiques ...........................................................29

Annexe B (informative) Fiche technique pour les exigences des équipements de mesure ......................32

Annexe C (normative) Caractéristiques de conception communes ...................................................................................34

Annexe D (informative) Incertitude d'essai ...............................................................................................................................................40

Annexe E (informative) Relation avec le modèle de matrice GPS ........................................................................................43

Bibliographie ...........................................................................................................................................................................................................................45

iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14978:2018(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.

Le présent document a été élaboré par le comité technique ISO/TC 213, Spécifications et vérification

dimensionnelles et géométriques des produits.

Cette deuxième édition annule et remplace la première édition (ISO 14978:2006), qui a fait l’objet d’une

révision technique. Elle intègre également le Rectificatif Technique ISO 14978:2006/Cor. 1:2008.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— les termes et définitions ont été mis à jour par rapport au Guide ISO/IEC 99:2007;

— un certain nombre de caractéristiques de conception communes aux appareils de mesure GPS ont

été ajoutées;

— une discussion actualisée sur l'étalonnage et la vérification, y compris les concepts de

l’ISO 14253-5:2015, a été ajoutée.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 14978:2018(F)
Introduction

Le présent document est une norme de spécification géométrique des produits (GPS) et doit être

considérée comme une norme GPS générale (voir l’ISO 14638). Il influence les maillons F et G relatifs

aux équipements de mesure et à l'étalonnage du modèle de matrice GPS générale (voir l’Annexe E).

Le modèle de matrice ISO/GPS de l'ISO 14638 donne une vue d'ensemble du système ISO/GPS, dont le

présent document fait partie. Les principes fondamentaux du système ISO/GPS, donnés dans l'ISO 8015,

s'appliquent au présent document et les règles de décision par défaut, données dans l'ISO 14253-1,

s'appliquent aux spécifications faites conformément au présent document, sauf indication contraire;

voir l'ISO/TR 14253-6 pour des informations complémentaires sur le choix d'autres règles de décision.

Pour de plus amples informations sur la relation du présent document avec les autres normes ainsi que

la matrice GPS, voir l’Annexe E.

Le présent document fournit des recommandations pour la rédaction des normes relatives aux

équipements de mesure GPS spécifiques.

Le présent document est destiné à donner à l’utilisateur une compréhension de base de l’utilisation des

normes ISO relatives aux équipements de mesure GPS. Il présente et définit les concepts généraux à

appliquer aux équipements de mesure GPS afin d’éviter les répétitions dans les normes ISO relatives

aux équipements de mesure GPS spécifiques. Le présent document fournit également des lignes

directrices pour permettre au fabricant/fournisseur d’évaluer et de présenter les spécifications des

caractéristiques des équipements de mesure GPS.

Le présent document est nécessaire à la lecture et de l’utilisation des normes ISO relatives aux

équipements de mesure GPS spécifiques.
vi © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 14978:2018(F)
Spécification géométrique des produits (GPS) — Concepts
et exigences généraux pour les équipements de mesure GPS
1 Domaine d'application

Le présent document spécifie les exigences générales, l'étalonnage, les termes et définitions des

caractéristiques des équipements de mesure GPS, par exemple micromètres, pieds à coulisse, cales

étalons et instruments de mesure de forme à plateau tournant. Le présent document constitue la base

des normes destinées à définir et à déterminer les caractéristiques de conception et les caractéristiques

métrologiques des équipements de mesure et fournit des lignes directrices pour l’élaboration et le

contenu des normes relatives aux équipements de mesure GPS.

Le présent document a été établi afin de faciliter la communication entre le fabricant/fournisseur et

le client/utilisateur, et clarifier le cahier des charges de spécification des équipements de mesure GPS.

Le présent document constitue également un outil que les sociétés peuvent utiliser pour définir et

sélectionner les caractéristiques pertinentes des équipements de mesure.

Le présent document comprend les termes fréquemment utilisés en relation avec la caractérisation des

équipements de mesure spécifiques.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 14253-1, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et des

équipements de mesure — Partie 1: Règles de décision pour contrôler la conformité ou la non-conformité à

la spécification

ISO 14253-5:2015, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et

des équipements de mesure — Partie 5: Incertitude liée aux essais de vérification des appareils de mesure

indicateurs

ISO/TR 14253-6, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces

et des équipements de mesure — Partie 6: Règles de décision générales pour l'acceptation ou le rejet

d'instruments et de pièces

Guide ISO/IEC 98-3, Incertitude de mesure — Partie 3: Guide pour l’expression de l’incertitude de mesure

(GUM: 1995)

Guide ISO/IEC 98-4:2012, Incertitude de mesure — Partie 4: Rôle de l’incertitude de mesure dans

l’évaluation de la conformité

Guide ISO/IEC 99:2007, Vocabulaire international de métrologie — Concepts fondamentaux et généraux et

termes associés (VIM)
3 Termes et définitions

Pour les besoins du présent document, les termes et les définitions du Guide ISO/IEC 99:2007, du

Guide ISO/IEC 98-4:2012, l’ISO 14253-1, l’ISO 14253-5:2015, l’ISO/TR 14253-6 ainsi que les suivants

s'appliquent.
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 14978:2018(F)

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp

— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1 Termes du Guide ISO/IEC 99:2007
Pour les termes indiqués dans le Tableau 1, les définitions données dans le

Guide ISO/IEC 99:2007 s'appliquent spécifiquement à l'utilisation du présent document. Cette liste non

exhaustive est incluse pour lever toute ambiguïté avec d'autres termes et définitions possibles.

Tableau 1 — Termes du Guide ISO/IEC 99:2007 applicables à l'utilisation du présent document

Terme Numéro d'entrée terminologique
étalonnage 2.39
appareil de mesure indicateur 3.3
indication 4.1
mesure matérialisée 3.6
erreur de mesure maximale tolérée
erreur maximale tolérée 4.26
limite d'erreur
mesurande 2.3
valeur mesurée d’une grandeur
2.10
valeur mesurée
méthode de mesure 2.5
répétabilité de mesure
2.21
répétabilité
résultat de mesure
2.9
résultat d'un mesurage
étalon 5.1
incertitude de mesurage
2.26
incertitude
appareil de mesure 3.1
système de mesure 3.2
valeur d'une grandeur
1.19
valeur
conditions assignées de fonctionnement 4.9
matériau de référence 5.13
étalon de référence
5.6
étalon de référence
valeur mesurée
5.18
valeur de référence
résolution 4.14
bilan d'incertitude 2.33
vérification 2.44
3.2 Termes synonymes de termes du Guide ISO/IEC 99:2007

Les termes indiqués dans le Tableau 2, tels qu'ils sont utilisés dans le présent document, sont des

synonymes des termes du Guide ISO/IEC 99:2007 indiqués dans le tableau. Ces synonymes sont utilisés

dans un souci de cohérence avec les versions précédentes du présent document.
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 14978:2018(F)
Tableau 2 — Termes synonymes de termes du Guide ISO/IEC 99
Terme synonyme
utilisé dans le présent Notes Guide ISO/IEC 99:2007
document
étendue de mesurage Voir Figure 5 intervalle de mesure 4.7
calibre Voir Figure 5 intervalle nominal des indications 4.4
intervalle de mesure
Voir Figure 5 étendue de mesure 4.5
nominal
erreur de mesure
erreur d’indication 2.16
erreur
3.3 Termes du Guide ISO/IEC 98-4:2012
Pour les termes indiqués dans le Tableau 3, les définitions données dans le

Guide ISO/IEC 98-4:2012 s'appliquent spécifiquement à l'utilisation du présent document. Cette liste

non exhaustive est incluse pour lever toute ambiguïté avec d'autres termes et définitions possibles.

Tableau 3 — Termes du Guide ISO/IEC 98-4:2012 applicables à l'utilisation du présent document

Terme Numéro d'entrée terminologique
règle de décision 3.3.12
exigence spécifiée 3.3.3
limite de tolérance
3.3.4
limite de spécification
3.4 Termes de l’ISO 14253-5:2015

Pour les termes indiqués dans le Tableau 4, les définitions données dans l'ISO 14253-5:2015 s'appliquent

spécifiquement à l'utilisation du présent document. Cette liste non exhaustive est incluse pour lever

toute ambiguïté avec d'autres termes et définitions possibles.

Tableau 4 — Termes de l'ISO 14253-5:2015 applicables à l'utilisation du présent document

Terme Numéro d'entrée terminologique
mesurande d'essai 3.4
protocole d'essai 3.5
valeur d'essai 3.8
incertitude de valeur d'essai
3.9
incertitude d'essai
3.5 Termes relatifs aux appareil de mesure GPS
3.5.1
équipement de mesure

tout appareil de mesure indicateur, mesure matérialisée, logiciel, étalon, matériau de référence ou

équipement auxiliaire utilisé lors d'un mesurage

Note 1 à l'article: Cette définition est nécessairement plus large que celle d’un instrument de mesure car elle

inclut tous les dispositifs utilisés lors d'un mesurage.

Note 2 à l'article: Il convient de ne pas confondre l'équipement de mesure avec le système de mesure, qui est un

ensemble d'équipements de mesure utilisés pour un mesurage spécifique.
Note 3 à l'article: Voir Figure 1.
© ISO 2018 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 14978:2018(F)
Légende
1 appareil de mesure indicateur (comparateur)
2 mesure matérialisée (cale étalon)
3 équipements auxiliaires (montage de mesure)

Figure 1 — Système de mesure composé de différents éléments d’un équipements de mesure

3.5.2
caractéristiques métrologiques

<équipement de mesure> caractéristique d’un équipement de mesure susceptible d’avoir une influence

sur les résultats de mesurage

Note 1 à l'article: L’influence sur les résultats de mesurage est une composante de l’incertitude de mesure (voir

Article 6).

Note 2 à l'article: Les valeurs de caractéristiques métrologiques s’expriment en valeurs numériques ou comme

une fonction et peuvent être évaluées dans des unités autres que celles des résultats de mesurage.

Note 3 à l'article: Un équipement de mesure a généralement plusieurs caractéristiques métrologiques.

Note 4 à l'article: Chaque caractéristique métrologique peut faire l’objet d’un étalonnage et d'une vérification.

3.5.3
étalonnage partiel

<équipement de mesure> étalonnage qui ne concerne que les caractéristiques métrologiques ayant une

influence sur l’incertitude de mesure pour l’usage normal
3.5.4
caractéristiques de conception

<équipement de mesure> caractéristique qui n’influence pas directement le mesurage, mais qui peut,

pour d’autres raisons, être utile lors de l’utilisation de l’équipement de mesure

Note 1 à l'article: Les caractéristiques de conception peuvent avoir une influence, par exemple, sur

l’interchangeabilité, la lisibilité des repères d’une échelle droite ou circulaire, ou la résistance à l’usure (voir

Article 5).

Note 2 à l'article: Certaines caractéristiques de conception peuvent avoir une influence sur la capacité de

l’équipement à effectuer des mesurages à long terme (caractéristiques de conception influentes), par exemple

résistance à l’usure ou résistance à l’environnement. D’autres caractéristiques de conception n’ont aucune

influence sur les mesurages (caractéristiques de conception non influentes).

Note 3 à l'article: Une caractéristique de conception peut être exprimée, par exemple,sous forme de dimensions,

de propriétés de matériau ou de protocoles d'interface.
4 © ISO 2018 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 14978:2018(F)
3.5.5
limite maximale tolérée
MPL

limite de tolérance de caractéristiques métrologiques qui ne constitue pas une erreur d'indication

Note 1 à l'article: Pour les caractéristiques métrologiques associées aux erreurs d'indication, il convient d'utiliser

MPE, et non MPL.

EXEMPLE 1 MPL pour la force de mesure de micromètres destinés à des mesurages externes.

EXEMPLE 2 MPL pour les dimensions de l'élément de calibre d'un calibre lisse à limites de tailles linéaires.

3.5.6
essai de vérification
essai

opération qui, dans des conditions spécifiées et avec des preuves objectives suffisantes, établit qu'un

équipement de mesure est conforme ou n’est pas conforme aux spécifications indiquées

Note 1 à l'article: Un essai de vérification peut être utilisé comme étalonnage lorsque les première et deuxième

étapes de la définition de l'étalonnage sont convenablement respectées (voir 6.1.4).

Note 2 à l'article: Cette définition est cohérente avec la définition d'un essai donnée dans l'ISO 14253-5:2015,

mais a un domaine d'application plus large car le concept d'essai dans l'ISO 14253-5:2015 est limité aux appareils

de mesure indicateurs.

Note 3 à l'article: La spécification détaillée d’un essai de vérification est définie dans un protocole d'essai.

Note 4 à l'article: Les conditions spécifiées d’un essai de vérification sont définies par les normes pertinentes et

par les conditions assignées de fonctionnement déclarées de l'équipement de mesure.

3.5.7
essai de réception

essai de vérification (3.5.6), accepté par le fabricant/fournisseur de l’équipement de mesure et par le

client, destiné à vérifier que les performances de l’équipement de mesure sont telles que déclarées par

le fabricant/fournisseur

Note 1 à l'article: Des essais de réception sont couramment utilisés par le client lors de l'achat d'un équipement

de mesure.
3.5.8
essai de vérification périodique

essai de vérification (3.5.6) destiné à vérifier que les performances d’un équipement de mesure sont

conformes aux spécifications de l’utilisateur

Note 1 à l'article: Les spécifications choisies peuvent ou non être les mêmes que celles utilisées lors de l'essai de

réception initial de l'équipement de mesure.

Note 2 à l'article: Les essais de vérification périodique ne sont pas utilisés lors de l'achat d'un équipement de mesure.

3.5.9
point d'essai
point dans l'étendue de mesure utilisé lors des essais de vérification

Note 1 à l'article: Les points d'essai sont généralement définis par rapport à un point de référence.

© ISO 2018 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 14978:2018(F)
3.5.10
erreur d’indication
point de réglage

point dans l'étendue de mesure des équipements de mesure où l'erreur d'indication est déclarée ou

ajustée de manière à être égale à zéro égale chaque fois que la co
...
