Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 12151-4
First edition
2007-07-15

Connections for hydraulic fluid power
and general use — Hose fittings —
Part 4:
Hose fittings with ISO 6149 metric stud
ends
Raccordements pour transmissions hydrauliques et applications
générales — Flexibles de raccordement —
Partie 4: Flexibles avec éléments mâles métriques conformes à
l'ISO 6149




Reference number
ISO 12151-4:2007(E)
©
ISO 2007

---------------------- Page: 1 ----------------------
ISO 12151-4:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT

©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2007 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 12151-4:2007(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Performance requirements . 2
5 Designation of hose fittings . 2
6 Design . 3
7 Manufacture. 3
8 Procurement information. 4
9 Marking . 4
10 Assembly . 4
11 Identification statement (reference to this part of ISO 12151). 5
Annex A (informative) Instructions for assembling hose fittings in ISO 6149-1 straight thread
O-ring port . 7
Bibliography . 9

© ISO 2007 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 12151-4:2007(E)

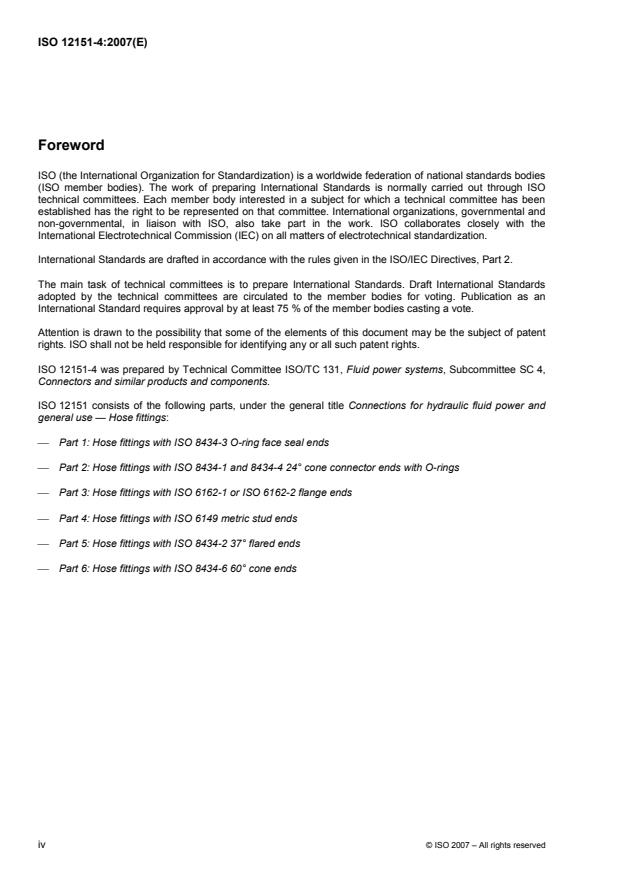

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 12151-4 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 4,
Connectors and similar products and components.
ISO 12151 consists of the following parts, under the general title Connections for hydraulic fluid power and
general use — Hose fittings:
⎯ Part 1: Hose fittings with ISO 8434-3 O-ring face seal ends
⎯ Part 2: Hose fittings with ISO 8434-1 and 8434-4 24° cone connector ends with O-rings
⎯ Part 3: Hose fittings with ISO 6162-1 or ISO 6162-2 flange ends
⎯ Part 4: Hose fittings with ISO 6149 metric stud ends
⎯ Part 5: Hose fittings with ISO 8434-2 37° flared ends
⎯ Part 6: Hose fittings with ISO 8434-6 60° cone ends
iv © ISO 2007 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 12151-4:2007(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure within
an enclosed circuit. In general applications, the fluid can be conveyed under pressure.
Components are connected through their ports by stud ends on fluid conductor connectors to tubes and
pipes or to hose fittings and hoses.

© ISO 2007 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 12151-4:2007(E)

Connections for hydraulic fluid power and general use —
Hose fittings —
Part 4:
Hose fittings with ISO 6149 metric stud ends
1 Scope
This part of ISO 12151 specifies the general and dimensional requirements for the design and performance
of ISO 6149 metric stud-end hose fittings made of carbon steel, for nominal hose inside diameters of 6,3 mm
through 38 mm inclusive, in accordance with ISO 4397.
NOTE 1 Other materials can be supplied as agreed between the manufacturer and user.
NOTE 2 Method of attachment of fitting to hose is optional, for example, permanent, field-attachable, push-on, beaded,
etc. Also included is a 90° elbow hose fitting suitable for hose connections made with or without hose clamps in relatively
low-pressure applications.
NOTE 3 See ISO 4038 and ISO 4039 for hose fittings used in hydraulic and pneumatic braking systems on road
vehicles (as defined in the scope of ISO/TC 22).
These hose fittings (see Figure 1 for a typical example) are for use in hydraulic fluid power systems with hose
that meets the requirements of the respective hose standards and in general applications with suitable hoses.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 261, ISO general purpose metric screw threads — General plan
ISO 4397, Fluid power systems and components — Connectors and associated components — Nominal
outside diameters of tubes and nominal inside diameters of hoses
ISO 4759-1:2000, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B
and C
ISO 5598, Fluid power systems and components — Vocabulary
ISO 6149-2, Connections for hydraulic fluid power and general use — Ports and stud ends with ISO 261
metric threads and O-ring sealing — Part 2: Dimensions, design, test methods and requirements for
heavy-duty (S series) stud ends
ISO 6149-3, Connections for hydraulic fluid power and general use — Ports and stud ends with ISO 261
metric threads and O-ring sealing — Part 3: Dimensions, design, test methods and requirements for light-duty
(L series) stud ends
ISO 6605, Hydraulic fluid power — Hoses and hose assemblies — Test methods
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
ISO 19879, Metallic tube connections for fluid power and general use — Test methods for hydraulic fluid
power connections
© ISO 2007 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 12151-4:2007(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
4 Performance requirements
Hose assemblies shall meet the performance requirements specified in the appropriate hose specification
without leakage or failure when tested in accordance with ISO 6605.
The working pressure of the hose assembly shall be the lower of the pressures for that size given in
ISO 6149-2 or ISO 6149-3 for the end connection or in the relevant hose specification.
The working pressure of the hose fitting shall be verified through testing conducted in accordance with
ISO 19879, but the entire hose assembly shall be tested in accordance with ISO 6605. During the cyclic
endurance test, the hose fitting shall be subjected to the number of cycles specified in the relevant hose
specification.
5 Designation of hose fittings
5.1 Hose fittings shall be designated by an alphanumeric code to facilitate ordering. They shall be
designated by the words “Hose fitting”, followed by “ISO 12151-4”, followed by a spaced hyphen, then the
connection-end type and shape letter symbols, followed by another spaced hyphen and the stud-end series
letter, and the stud-end thread size in accordance with ISO 6149-2 or ISO 6149-3 and the hose size (nominal
hose inside diameter in accordance with ISO 4397), each separated by a multiplication symbol (×).
EXAMPLE A 90° elbow hose fitting with a M18 × 1,5 mm thread stud end in accordance with ISO 6149-3 and
12,5 mm nominal ID hose is designated as follows:
Hose fitting ISO 12151-4 - SDE - LM18 × 12,5
5.2 The following letter symbols shall be used:
Connection- end type Symbol
Stud SD
Shape Symbol
Straight S
90° elbow E
Series Symbol
ISO 6149-2 S
ISO 6149-3 L
2 © ISO 2007 – All rights reserved

-------
...

NORME ISO
INTERNATIONALE 12151-4
Première édition
2007-07-15

Raccordements pour transmissions
hydrauliques et applications générales —
Flexibles de raccordement —
Partie 4:
Flexibles avec éléments mâles métriques
conformes à l'ISO 6149
Connections for hydraulic fluid power and general use — Hose
fittings —
Part 4: Hose fittings with ISO 6149 metric stud ends




Numéro de référence
ISO 12151-4:2007(F)
©
ISO 2007

---------------------- Page: 1 ----------------------
ISO 12151-4:2007(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2007 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 12151-4:2007(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Exigences relatives aux performances . 2
5 Désignation des flexibles de raccordement . 2
6 Conception . 3
7 Fabrication. 4
8 Informations à fournir à l'achat . 4
9 Marquage . 5
10 Montage . 5
11 Phrase d'identification (référence à la présente partie de l'ISO 12151). 5
Annexe A (informative) Instructions de montage pour les flexibles de raccordement
dans les orifices droits filetés à joint torique ISO 6149-1. 8
Bibliographie . 10

© ISO 2007 – Tous droits réservés iii

---------------------- Page: 3 ----------------------

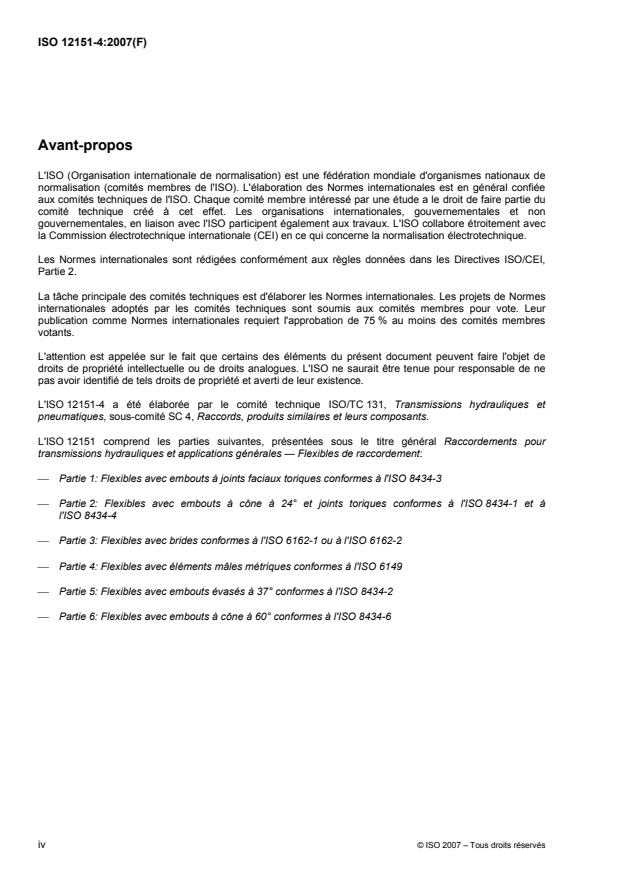

ISO 12151-4:2007(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 12151-4 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
L'ISO 12151 comprend les parties suivantes, présentées sous le titre général Raccordements pour
transmissions hydrauliques et applications générales — Flexibles de raccordement:
⎯ Partie 1: Flexibles avec embouts à joints faciaux toriques conformes à l'ISO 8434-3
⎯ Partie 2: Flexibles avec embouts à cône à 24° et joints toriques conformes à l'ISO 8434-1 et à
l'ISO 8434-4
⎯ Partie 3: Flexibles avec brides conformes à l'ISO 6162-1 ou à l'ISO 6162-2
⎯ Partie 4: Flexibles avec éléments mâles métriques conformes à l'ISO 6149
⎯ Partie 5: Flexibles avec embouts évasés à 37° conformes à l'ISO 8434-2
⎯ Partie 6: Flexibles avec embouts à cône à 60° conformes à l'ISO 8434-6
iv © ISO 2007 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 12151-4:2007(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par l'intermédiaire
d'un liquide sous pression circulant en circuit fermé. Dans les applications générales, le fluide peut être
véhiculé sous pression.
Les composants sont raccordés à leurs orifices par des éléments mâles fixés sur les raccords de tubes et de
tuyauterie ou sur les flexibles de raccordement et les tuyaux.

© ISO 2007 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 12151-4:2007(F)

Raccordements pour transmissions hydrauliques
et applications générales — Flexibles de raccordement —
Partie 4:
Flexibles avec éléments mâles métriques conformes
à l'ISO 6149
1 Domaine d'application
La présente partie de l'ISO 12151 spécifie les exigences générales et dimensionnelles relatives à la
conception et aux performances des flexibles de raccordement avec éléments mâles métriques conformes à
l'ISO 6149, fabriqués en acier au carbone, pour des tuyaux de diamètre intérieur nominal compris entre
6,3 mm et 38 mm inclus, conformément à l'ISO 4397.
NOTE 1 D'autres matériaux peuvent être utilisés après accord entre le fabricant et l'utilisateur.
NOTE 2 La méthode de fixation de l'embout au flexible est en option, par exemple permanente, champ connectable,
instantanée, soudée, etc. Un embout coudé à 90° est également inclus pour les connexions par tuyaux, réalisées avec ou
sans colliers pour des applications à relativement basse pression.
NOTE 3 Pour les flexibles de raccordement utilisés dans les systèmes de freinage hydrauliques et pneumatiques sur
les véhicules routiers (comme défini dans le domaine d'application de l'ISO/TC 22), voir l'ISO 4038, l'ISO 4039-1 et
l'ISO 4039-2.
Ces flexibles de raccordement (voir Figure 1 pour un exemple type) sont utilisés dans les systèmes de
transmissions hydrauliques avec des tuyaux flexibles conformes aux normes de tuyaux respectives et pour
des applications générales lorsqu'il s'agit de tuyaux adaptés à tous ces types de transmissions.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 4397, Transmissions hydrauliques et pneumatiques — Raccords et éléments associés — Diamètres
extérieurs nominaux des tubes et diamètres intérieurs nominaux des tuyaux flexibles
ISO 4759-1:2000, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6149-2:2006, Raccordements pour transmissions hydrauliques et applications générales — Orifices et
éléments mâles à filetage métrique ISO 261 et joint torique — Partie 2: Dimensions, conception, méthodes
d'essai et exigences des éléments mâles de série lourde (série S)
ISO 6149-3:2006, Raccordements pour transmissions hydrauliques et applications générales — Orifices et
éléments mâles à filetage métrique ISO 261 et joint torique — Partie 3: Dimensions, conception, méthodes
d'essai et exigences des éléments mâles de série légère (série L)
© ISO 2007 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 12151-4:2007(F)
ISO 6605, Transmissions hydrauliques — Tuyaux et ensembles flexibles — Méthodes d'essai
ISO 9227, Essais de corrosion en atmosphères artificielles –– Essais aux brouillards salins
ISO 19879, Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications
générales — Méthodes d'essai pour raccords pour transmissions hydrauliques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l'ISO 5598 s'appliquent.
4 Exigences relatives aux performances
Les flexibles de raccordement assemblés doivent satisfaire aux exigences relatives aux performances fixées
dans la spécification appropriée pour les tuyaux flexibles, sans présenter de fuite ou de rupture quand ils sont
soumis à essai conformément à l'ISO 6605.
La pression de fonctionnement des flexibles de raccordement assemblés doit être la plus basse des pressions
données pour cette taille dans l'ISO 6149-2 ou dans l'ISO 6149-3, pour l'extrémité de raccordement ou dans
la spécification appropriée pour les tuyaux flexibles.
La pression de fonctionnement du flexible de raccordement doit être vérifiée conformément à l'ISO 19879,
mais le flexible de raccordement assemblé doit être soumis à essai conformément à l'ISO 6605. Pendant
l'essai d'endurance cyclique, le flexible de raccordement doit comporter le nombre de cycles spécifié dans les
spécifications appropriées des tuyaux flexibles.
5 Désignation des flexibles de raccordement
5.1 Les flexibles de raccordement doivent être désignés par un code alphanumérique pour faciliter la
commande. Ils doivent être désignés par les mots «Flexible de raccordement», suivis de «ISO 12151-4»,
suivis d'un trait d'union, puis des symboles littéraux du type d'extrémité de raccordement et de la forme, suivis
d'un autre trait d'union et par la lettre de série de l'embout et du filetage de l'embout conformément à
l'ISO 6149-2 ou à l'ISO 6149-3 et la taille du tuyau flexible (diamètre intérieur nominal conformément à
l'ISO 4397), chacune des dimensions étant séparée par un signe de multiplication (×).
EXEMPLE Un coude à 90° avec une extrémité mâle filetée M18 × 1,5 mm, conformément à l'ISO 6149-3:2006 et un
tuyau flexible de diamètre intérieur nominal de 12,5 mm, est désigné comme suit:
Flexible de raccordement ISO 12151-4 - SDE - LM18 × 12,5
5.2 Les symboles littéraux suivants doivent être utilisés:
Type d'extrémité de raccordement Symbole
Droit SD
Forme Symbole
Droit S
Coude à 90° E
Série Symbole
ISO 6149-2 S
ISO 6149-3 L
2 © ISO 2007 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 12151-4:2007(F)
6 Conception
6.1 La Figure 1 donne un exemple type d'un flexible de raccordement avec élément mâle métrique
conforme à l'ISO 6149-2 et à l'ISO 6149-3.

Légende
1 orifice métrique (ISO 6
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
