INTERNATIONAL ISO
STANDARD 22721
Second edition
2023-07
Conveyor belts — Specification for
rubber- or plastics-covered conveyor
belts of textile construction for
underground mining
Courroies transporteuses — Spécification pour courroies
transporteuses à structure textile recouvertes de caoutchouc ou de
plastique, pour utilisation dans les mines souterraines
Reference number
ISO 22721:2023(E)
© ISO 2023
---------------------- Page: 1 ----------------------
ISO 22721:2023(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2023 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 22721:2023(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Construction . 2
5 Length . 3
6 Width . 3
7 Rubber cover . 4
8 Tolerances on total belt thickness and cover thickness . 4
8.1 Tolerance on total belt thickness . 4
8.2 Tolerance on cover thickness . . 4
9 Transverse fabric joints in multi-ply belting . 5
9.1 General . 5
9.2 Outer plies . . 5
9.3 Inner plies . 5
9.4 Adjacent plies and non-adjacent plies . 5
9.5 Joints in same ply . 5
9.6 Mono-ply, duo-ply and solid woven belting . 5
10 Longitudinal fabric joints .5
10.1 Multi-ply belting . 5
10.1.1 Spacing of joints . 5
10.1.2 Number of joints . 5
10.2 Fabric joints in duo-ply belting . 6
10.3 Longitudinal joints in solid woven and mono-ply belting . 6
11 Elongation . 6
12 Full thickness tensile strength .6
13 Adhesion . 6
14 Troughability . . 7
15 Sampling . 7
16 Designation . 7
17 Marking . . 8
Annex A (informative) Items to be agreed between manufacturer and purchaser .10
Annex B (informative) Helpful information to be supplied by the purchaser .11
Annex C (informative) Lateral drift (straight running) .13
Bibliography .14
iii
© ISO 2023 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 22721:2023(E)

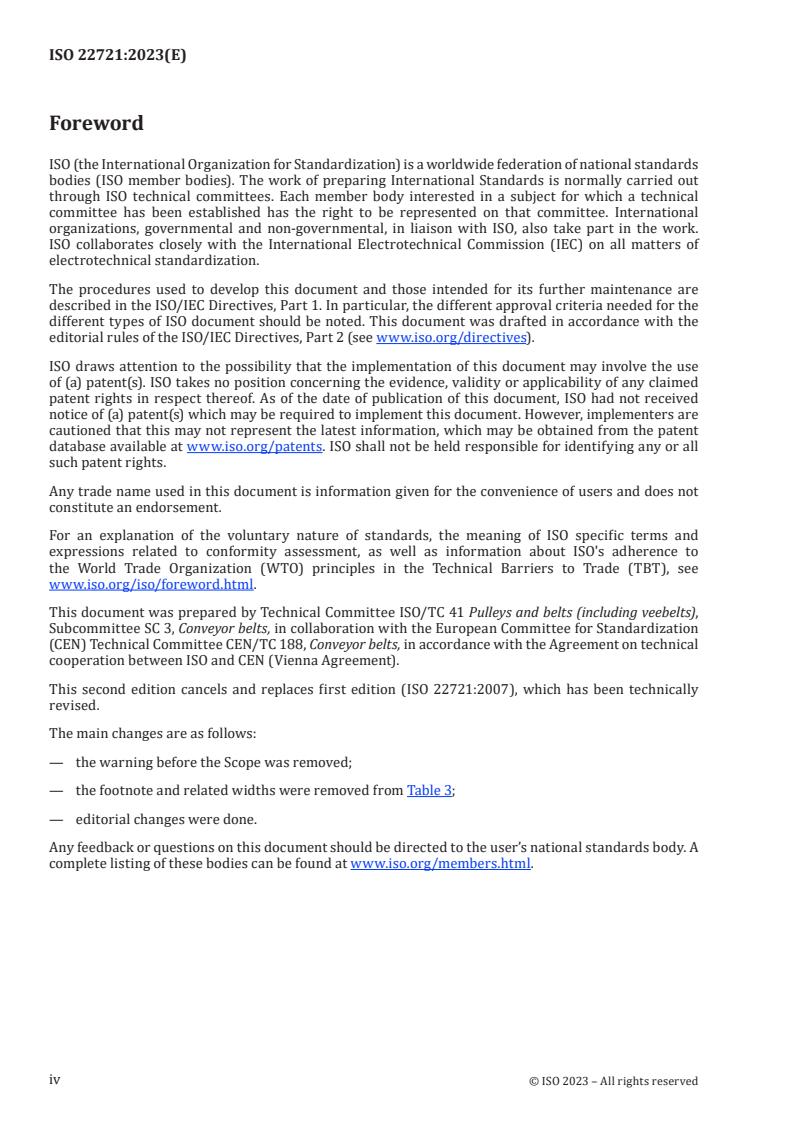

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 41 Pulleys and belts (including veebelts),
Subcommittee SC 3, Conveyor belts, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/TC 188, Conveyor belts, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces first edition (ISO 22721:2007), which has been technically
revised.
The main changes are as follows:
— the warning before the Scope was removed;
— the footnote and related widths were removed from Table 3;
— editorial changes were done.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
© ISO 2023 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 22721:2023(E)
Conveyor belts — Specification for rubber- or plastics-
covered conveyor belts of textile construction for
underground mining
1 Scope
This document specifies requirements for rubber- or plastics-covered conveyor belting of textile
construction for use in underground mines and disposed on flat or troughed idlers. It is not applicable
to light conveyor belts as described in ISO 21183-1.
This document does not include requirements for plastics covers. These are agreed upon by the
manufacturer and purchaser, taking into account the type of plastics to be used.
Related items that are not requirements of this document, but which it is recommended be agreed upon
by the manufacturer and purchaser, are included in Annex A.
Details recommended to be supplied by the purchaser of belting with an enquiry are given in Annex B.
The ability of a belt to run straight cannot be assessed until the belt is installed. Requirements for this
are, therefore, outside the scope of this document; nevertheless, recommendations for lateral drift are
given in Annex C.
Attention is drawn to local regulations for safety which might be in place where the belts are to be used.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests
ISO 252, Conveyor belts — Adhesion between constitutive elements — Test methods
ISO 282, Conveyor belts — Sampling
ISO 283, Conveyor belts — Full thickness tensile strength, elongation at break and elongation at the
reference force — Test method
ISO 583, Conveyor belts with a textile carcass — Total belt thickness and thickness of constitutive elements
— Test methods
ISO 703, Conveyor belts — Transverse flexibility (troughability) — Test method
ISO 1120, Conveyor belts — Determination of strength of mechanical fastenings — Static test method
ISO 4649:2017, Rubber, vulcanized or thermoplastic — Determination of abrasion resistance using a
rotating cylindrical drum device
ISO 16851, Textile conveyor belts — Determination of the net length of an endless (spliced) conveyor belt
EN 14973, Conveyor belts for use in underground installations — Electrical and flammability safety
requirements
1
© ISO 2023 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 22721:2023(E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
slab belting
conveyor belting made in wide widths and long lengths for subsequent slitting and cutting into
narrower widths and shorter lengths to suit individual conveyor installations
3.2
solid woven belting
conveyor belting consisting of a carcass of more than one ply, the plies being interlocked in the weave or
bound together by binding threads in the course of weaving
3.3
mono-ply belting
conveyor belting with a carcass consisting of one ply of woven fabric
3.4
duo-ply belting
conveyor belting with a carcass consisting of two plies of woven fabric bonded together by an
intermediate layer of elastomer of sufficient thickness to allow the incorporation of a tension element
in the joint
3.5
multi-ply belting
conveyor belting with a carcass of two or more plies of woven fabric, the adjacent plies being bonded
together by an intermediate layer of elastomer
3.6
primary yarn
load-carrying yarn which contributes more than 50 % of the full thickness tensile strength
3.7
secondary yarn
load-carrying yarn which contributes less than 50 % of the full thickness tensile strength
4 Construction
The carcass shall consist either of one or more plies of woven fabric, or of solid woven fabric, and shall
be impregnated or coated with a rubber or plastic.
If a breaker consisting of open mesh fabric or cord fabric or cord layer is placed between the cover
and carcass, or is embedded in the cover for the purpose of carcass protection, such a layer shall be
considered to be part of the cover thickness and shall not be counted as a fabric ply.
If a fabric pile is integrally woven with the carcass on either one or both surfaces of the carcass, it shall
be considered to be part of the carcass thickness.
NOTE The external surfaces of the conveyor belt generally consist of a specified thickness and quality of
elastomeric material.
2
© ISO 2023 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 22721:2023(E)
5 Length
5.1 Belting that is ordered to an open-ended length shall be supplied subject to the tolerances in
accordance with Table 1.
5.2 The length of belting supplied in the spliced endless form shall be described by the term net
endless length. The net endless length shall be supplied subject to the tolerances in accordance with
Table 2, when measured in accordance with ISO 16851.
It is recommended that, when placing orders for belting, purchasers specify a length of belting that
includes such lengths as are requ
...
NORME ISO
INTERNATIONALE 22721
Deuxième édition
2023-07
Courroies transporteuses —
Spécification pour courroies
transporteuses à structure textile
recouvertes de caoutchouc ou de
plastique, pour utilisation dans les
mines souterraines
Conveyor belts — Specification for rubber- or plastics-covered
conveyor belts of textile construction for underground mining
Numéro de référence
ISO 22721:2023(F)
© ISO 2023
---------------------- Page: 1 ----------------------
ISO 22721:2023(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2023 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 22721:2023(F)
Sommaire Page

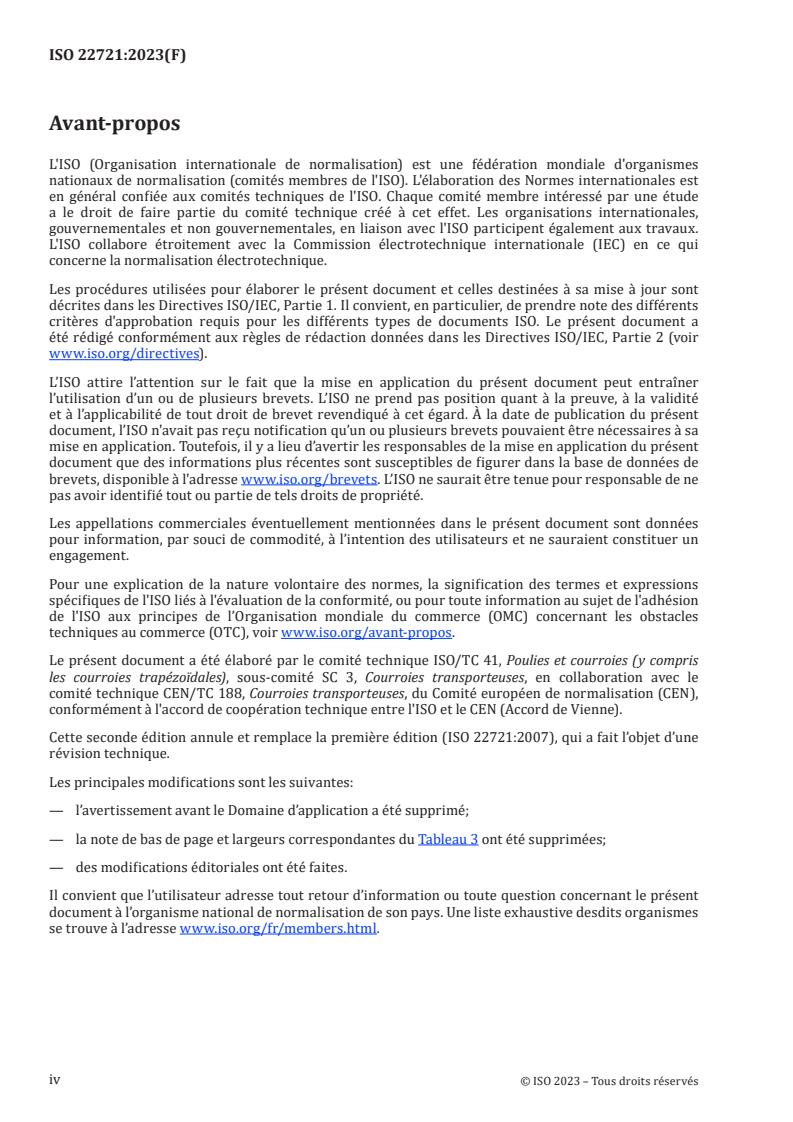

Avant-propos .iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 2
4 Construction . 3
5 Longueur . 3
6 Largeur . 3
7 Revêtement en caoutchouc.4
8 Tolérances d'épaisseur totale de courroie et d'épaisseur de revêtement .5
8.1 Tolérance sur l'épaisseur totale de la courroie . 5
8.2 Tolérance sur l'épaisseur du revêtement . 5
9 Joints transversaux dans les courroies multiplis . 5
9.1 Généralités . 5
9.2 Plis extérieurs . 5
9.3 Plis intérieurs . 5
9.4 Plis adjacents et plis non adjacents . 5
9.5 Joints dans le même pli . 5
9.6 Courroies monopli, à deux plis et multiplis intégrés . 6
10 Joints longitudinaux . 6
10.1 Courroies multiplis . 6
10.1.1 Espacement des joints . 6
10.1.2 Nombre de joints . 6
10.2 Joints de courroies à deux plis . 6
10.3 Joints longitudinaux dans les courroies multiplis intégrés et monopli . 6
11 Allongement . 6
12 Résistance à la rupture en pleine épaisseur . 6
13 Adhérence . 7
14 Aptitude à la mise en auge . 7
15 Échantillonnage .8
16 Désignation . 8
17 Marquage . 9
Annexe A (informative) Points à convenir entre le fabricant et l'acheteur.10
Annexe B (informative) Informations utiles à fournir par l'acheteur .11
Annexe C (informative) Dérive latérale (course rectiligne) .13
Bibliographie .14
iii
© ISO 2023 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 22721:2023(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité
et à l’applicabilité de tout droit de brevet revendiqué à cet égard. À la date de publication du présent
document, l’ISO n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données de
brevets, disponible à l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne
pas avoir identifié tout ou partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 41, Poulies et courroies (y compris
les courroies trapézoïdales), sous-comité SC 3, Courroies transporteuses, en collaboration avec le
comité technique CEN/TC 188, Courroies transporteuses, du Comité européen de normalisation (CEN),
conformément à l'accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).
Cette seconde édition annule et remplace la première édition (ISO 22721:2007), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— l’avertissement avant le Domaine d’application a été supprimé;
— la note de bas de page et largeurs correspondantes du Tableau 3 ont été supprimées;
— des modifications éditoriales ont été faites.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
© ISO 2023 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 22721:2023(F)
Courroies transporteuses — Spécification pour courroies
transporteuses à structure textile recouvertes de
caoutchouc ou de plastique, pour utilisation dans les mines
souterraines
1 Domaine d'application
Le présent document spécifie les exigences relatives aux courroies transporteuses à structure textile
recouvertes de caoutchouc ou de plastique pour utilisation dans les mines souterraines et disposées
sur rouleaux plats ou en auge. Il ne s'applique pas aux courroies transporteuses légères décrites dans
l'ISO 21183-1.
Le présent document n'inclut pas les exigences relatives aux revêtements plastiques. Ceux-ci font l'objet
d'un accord entre le fabricant et l'acheteur, en tenant compte du type de plastique à utiliser.
Les points associés qui ne sont pas des exigences du présent document, mais dont il est recommandé
qu'ils soient convenus par le fabricant et l'acheteur, sont inclus dans l'Annexe A.
Les renseignements qu'il est recommandé à l'acheteur d'une courroie de fournir avec une commande
sont donnés à l'Annexe B.
La capacité d'une courroie à avoir une course rectiligne ne peut être évaluée qu'une fois la courroie
installée. Les exigences en la matière sont, par conséquent, hors du domaine d'application du présent
document; néanmoins, des recommandations concernant la dérive latérale sont donnés à l'Annexe C.
L'attention est attirée sur les réglementations locales en matière de sécurité qui peuvent exister là où
les courroies doivent être utilisées.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à la
chaleur
ISO 252, Courroies transporteuses — Adhérence entre éléments constitutifs — Méthodes d'essai
ISO 282, Courroies transporteuses — Échantillonnage
ISO 283, Courroies transporteuses à carcasse textile — Résistance à la traction, allongement à la rupture
et allongement sous force de référence en pleine épaisseur — Méthode d'essai
ISO 583, Courroies transporteuses à carcasse textile — Épaisseur totale de la courroie et épaisseur des
éléments constitutifs — Méthodes d'essai
ISO 703, Courroies transporteuses — Flexibilité transversale (aptitude à la mise en auge) — Méthode
d'essai
1
© ISO 2023 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 22721:2023(F)
ISO 1120, Courroies transporteuses — Détermination de la résistance des assemblages agrafés — Méthode
d'essai statique
ISO 4649:2017, Caoutchouc vulcanisé ou thermoplastique — Détermination de la résistance à l'abrasion à
l'aide d'un dispositif à tambour tournant
ISO 16851, Courroies transporteuses à carcasse textile — Méthode de mesurage de la longueur nette d'une
courroie transporteuse sans fin (jonctionnée)
EN 14973, Courroies transporteuses pour usage dans les installations souterraines — Prescriptions de
sécurité électrique et protection contre l’inflammation
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
nappe de courroie
courroie transporteuse produite en grandes largeurs et grandes longueurs pour être ensuite refendue
et recoupée en largeurs plus étroites et longueurs plus courtes pour s'adapter à chaque installation de
convoyeur
3.2
courroie multiplis intégrés
courroie transporteuse comprenant une carcasse comportant plus d’un pli, les plis étant entrecroisés
dans l'armure ou reliés ensemble par des fils dans les rangées de tissage
3.3
courroie monopli
courroie transporteuse comprenant une carcasse comportant un pli de tissu croisé à plusieurs
épaisseurs
3.4
courroie à deux plis
courroie transporteuse comprenant une carcasse comportant deux plis de tissu croisé à plusieurs
épaisseurs reliés ensemble par une couche intermédiaire d'élastomère d'épaisseur suffisante pour
permettre l'incorporation d'un élément de tension dans le joint
3.5
courroie multiplis
courroie transporteuse comprenant une carcasse comportant deux plis ou plus de tissu croisé à
plusieurs épaisseurs, les plis adjacents étant reliés ensemble par une couche intermédiaire d'élastomère
3.6
fil primaire
fil support de charge contribuant pour plus de 50 % à la résistance à la rupture en pleine épaisseur
3.7
fil secondaire
fil support de charge contribuant pour moins de 50 % à la résistance à la rupture en pleine épaisseur
2
© ISO 2023 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 22721:2023(F)
4 Construction
La carcasse doit être constituée d'un ou plusieurs plis de tissu croisé à plusieurs épaisseurs, ou de tissu
croisé multiplis intégrés, et doit être imprégnée ou revêtue d'un mélange de caoutchouc ou de plastique.
Si un renfort constitué d’un tissu maillé ou d’un tissu cordé ou d’une couche cordée est placé entre le
revêtement et la carcasse, ou est intégré au revêtement à des fins de protection de la carcasse, cette
couche doit être considérée comme faisant partie de l'épaisseur de revêtement et ne doit pas être
décomptée comme un pli de tissu.
Si un velours est intégré à la carcasse sur une de ses surfaces ou sur les deux, il doit être considéré
comme faisant partie de l'épaisseur de la carcasse.
NOTE Les surfaces externes de la courroie transporteuse ont généralement une épaisseur et une qualité
spécifique de matériau élastomère.
5 Longueur
5.1 Les courroies commandées à une longueur libre doivent être fournies sous réserve des tolérances
indiquées dans le Tableau 1.
5.2 La longueur d'une courroie livrée sans fin jonctionnée doit être désignée par le terme longueur
nette sans fin. La longueur nette sans fin doit être fournie sous réserve des tolérances conformes au
Tableau 2, lorsqu’elle est mesurée conformément à l'ISO 16851.
Il est recommandé que, lorsqu'il commande une courroie, l'acheteur spécifie une longueur de courroie
qui prenne en compte les longueurs nécessaires pour les essais et toutes longueurs supplémentaires
nécessaires pour les joints vulcanisés.
Tableau 1 — Tolérances sur les longueurs de courroie libres
Différence maximale admissible entre
la longueur livrée et la longueur
Condition de livraison de la courroie
commandée
[%]
Nappe de courroie ±5
+25,
En une longueur
0
En plusieurs longueurs:
±5
pour chaque longueur
+25,
0
pour la somme de toutes les longueurs
Tableau 2 — Tolérances sur les longueurs nettes sans fin de courroie
Longueur de courroie Tolérance
≤ 15 m ±50 mm
> 15 m and ≤ 20 m ±75 mm
> 20 m ±0,5 %
6 Largeur
La largeur de la courroie et la tolérance associée doivent être conformes au Tableau 3.
3
© ISO 2023 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 22721:2023(F)
Tableau 3 — Largeurs et tolérances sur la largeur de largeur des courroies transporteuses
Largeur nominale
de la courroie Tolérance sur la largeur
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
