ISO 8028:2017
(Main)Rubber and/or plastics hoses and hose assemblies for airless paint spraying — Specification
Rubber and/or plastics hoses and hose assemblies for airless paint spraying — Specification
ISO 8028:2017 specifies the requirements for four types of hose and hose assemblies for use in airless paint spraying. The four types are differentiated by burst pressure and operating temperature, and can be constructed from rubber or plastic materials, or a combination of rubber and plastic material.
Tuyaux et flexibles en caoutchouc et/ou en plastique pour pulvérisation (AIRLESS) des peintures — Spécifications
ISO 8028:2017 spécifie les exigences relatives à quatre types de tuyaux et flexibles utilisés dans la pulvérisation des peintures sans air. Les quatre types sont différenciés par la pression de rupture et la température d'utilisation, et peuvent être réalisés à partir de matériaux en caoutchouc ou en plastique, ou une combinaison de matériaux en caoutchouc et en plastique.
General Information
Relations
Buy Standard
Standards Content (Sample)

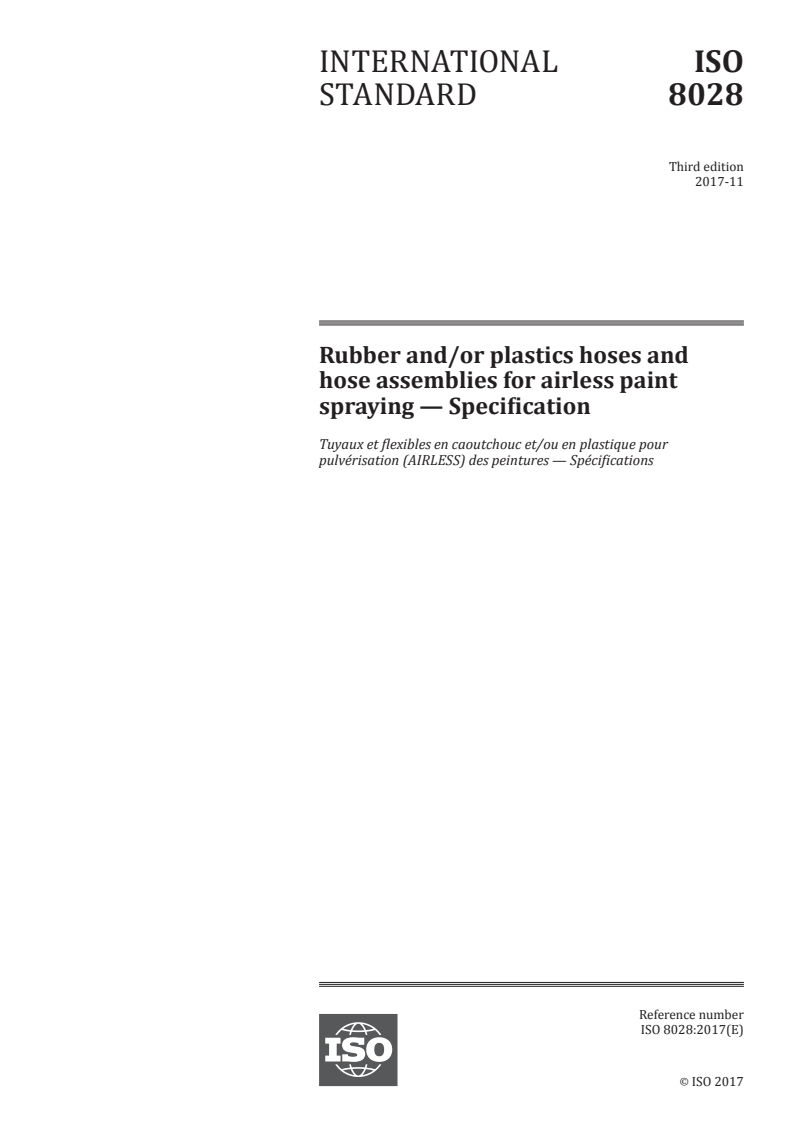

INTERNATIONAL ISO
STANDARD 8028
Third edition
2017-11
Rubber and/or plastics hoses and
hose assemblies for airless paint
spraying — Specification
Tuyaux et flexibles en caoutchouc et/ou en plastique pour
pulvérisation (AIRLESS) des peintures — Spécifications
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

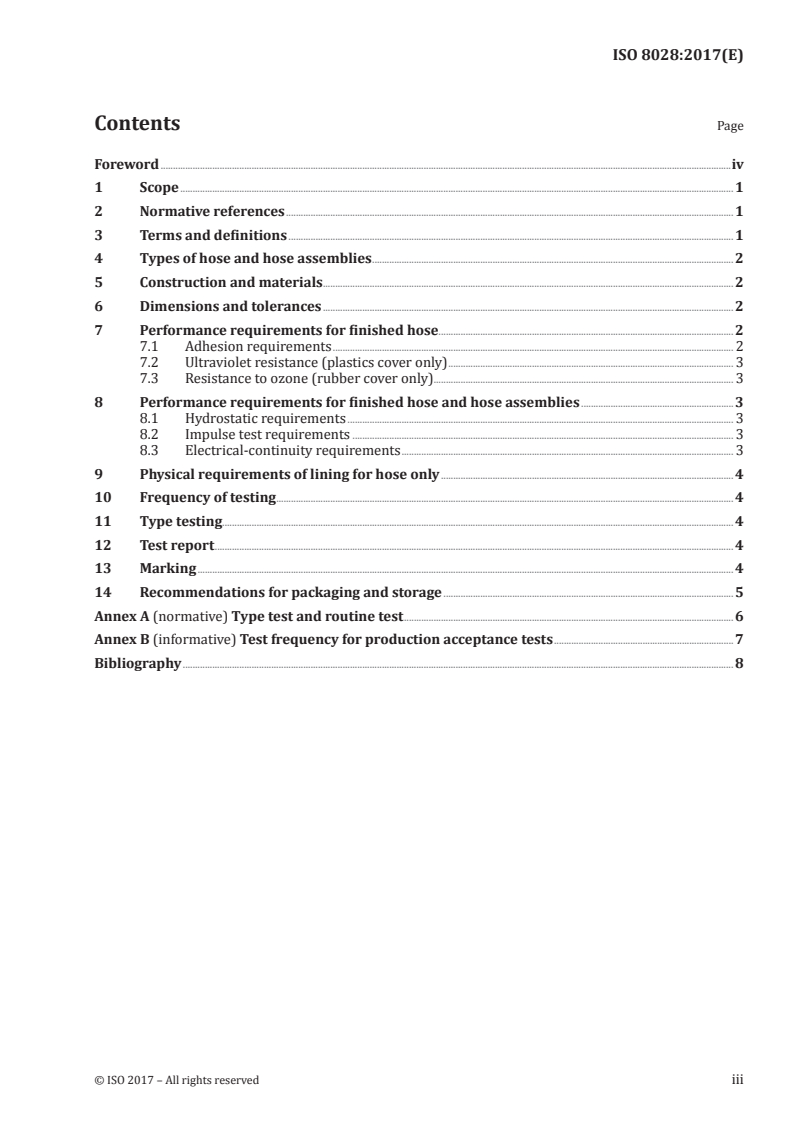

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Types of hose and hose assemblies . 2
5 Construction and materials . 2
6 Dimensions and tolerances . 2
7 Performance requirements for finished hose. 2
7.1 Adhesion requirements . 2
7.2 Ultraviolet resistance (plastics cover only) . 3
7.3 Resistance to ozone (rubber cover only). 3
8 Performance requirements for finished hose and hose assemblies .3
8.1 Hydrostatic requirements . 3
8.2 Impulse test requirements . 3
8.3 Electrical-continuity requirements . 3
9 Physical requirements of lining for hose only . 4
10 Frequency of testing . 4
11 Type testing. 4
12 Test report . 4
13 Marking . 4
14 Recommendations for packaging and storage . 5
Annex A (normative) Type test and routine test . 6
Annex B (informative) Test frequency for production acceptance tests .7
Bibliography . 8

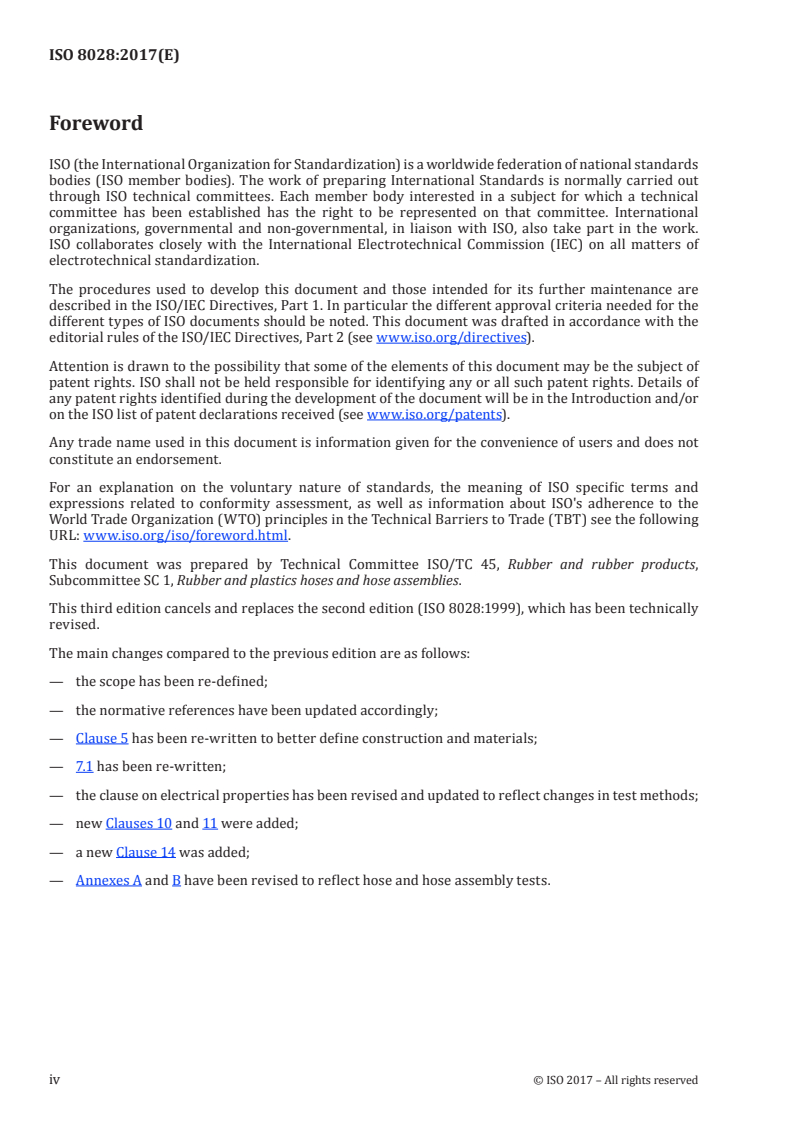

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.
This third edition cancels and replaces the second edition (ISO 8028:1999), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the scope has been re-defined;
— the normative references have been updated accordingly;
— Clause 5 has been re-written to better define construction and materials;
— 7.1 has been re-written;
— the clause on electrical properties has been revised and updated to reflect changes in test methods;
— new Clauses 10 and 11 were added;
— a new Clause 14 was added;
— Annexes A and B have been revised to reflect hose and hose assembly tests.
iv © ISO 2017 – All rights reserved
INTERNATIONAL STANDARD ISO 8028:2017(E)
Rubber and/or plastics hoses and hose assemblies for
airless paint spraying — Specification
WARNING — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices.
1 Scope
This document specifies the requirements for four types of hose and hose assemblies for use in airless
paint spraying. The four types are differentiated by burst pressure and operating temperature, and can
be constructed from rubber or plastic materials, or a combination of rubber and plastic material.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1817:2015, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids
ISO 6803, Rubber or plastics hoses and hose assemblies — Hydraulic-pressure impulse test without flexing
ISO 7326:2016, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 7751, Rubber and plastics hoses and hose assemblies — Ratios of proof and burst pressure to maximum
working pressure
ISO 8031:2009, Rubber and plastics hoses and hose assemblies — Determination of electrical resistance
and conductivity
ISO 8033, Rubber and plastics hoses — Determination of adhesion between components
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
ISO 30013:2011, Rubber and plastics hoses — Methods of exposure to laboratory light sources —
Determin
...

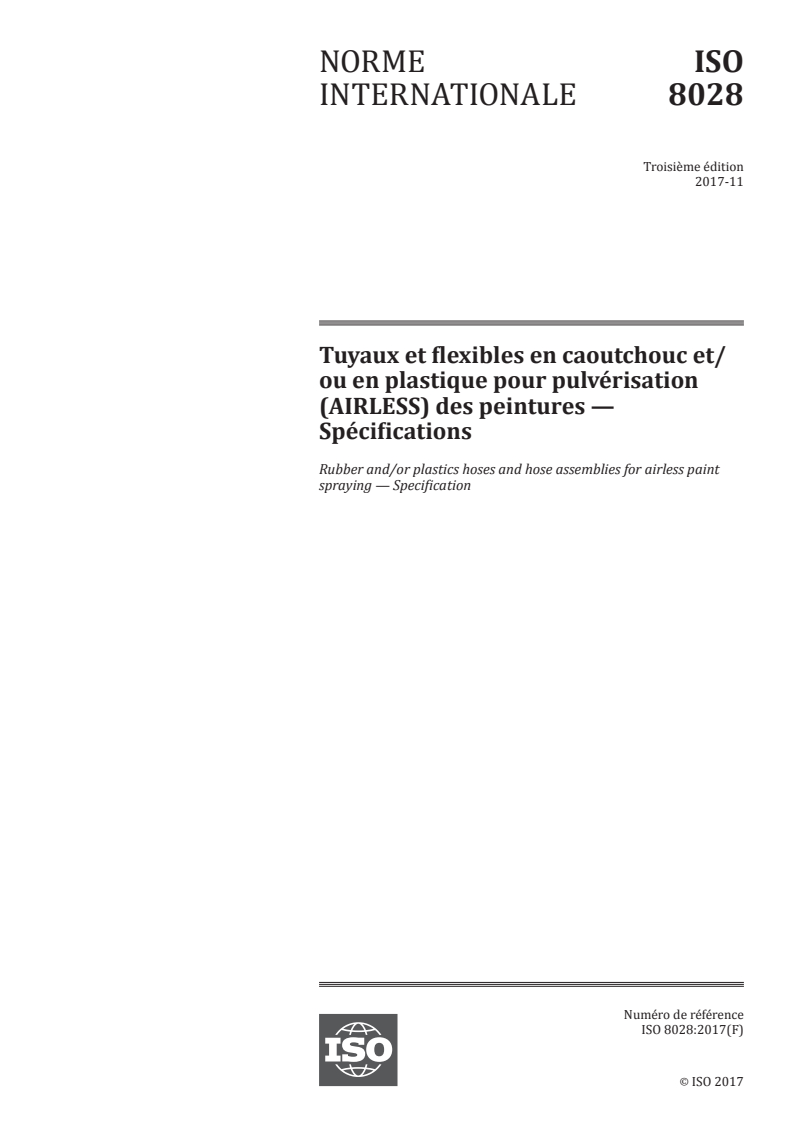

NORME ISO
INTERNATIONALE 8028
Troisième édition
2017-11
Tuyaux et flexibles en caoutchouc et/
ou en plastique pour pulvérisation
(AIRLESS) des peintures —
Spécifications
Rubber and/or plastics hoses and hose assemblies for airless paint
spraying — Specification
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés

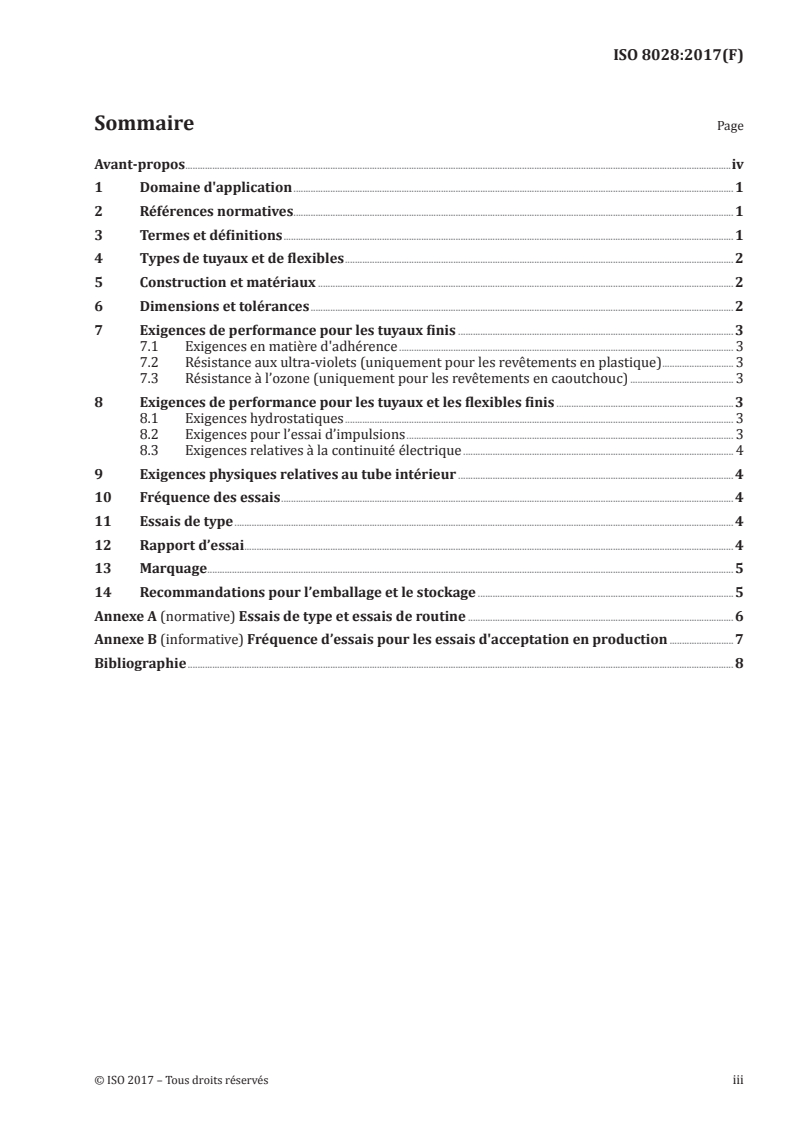

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Types de tuyaux et de flexibles . 2
5 Construction et matériaux . 2
6 Dimensions et tolérances . 2
7 Exigences de performance pour les tuyaux finis . 3
7.1 Exigences en matière d'adhérence . 3
7.2 Résistance aux ultra-violets (uniquement pour les revêtements en plastique) . 3
7.3 Résistance à l’ozone (uniquement pour les revêtements en caoutchouc) . 3
8 Exigences de performance pour les tuyaux et les flexibles finis . 3
8.1 Exigences hydrostatiques . 3
8.2 Exigences pour l’essai d’impulsions . 3
8.3 Exigences relatives à la continuité électrique . 4
9 Exigences physiques relatives au tube intérieur . 4
10 Fréquence des essais . 4
11 Essais de type . 4
12 Rapport d’essai . 4
13 Marquage . 5
14 Recommandations pour l’emballage et le stockage . 5
Annexe A (normative) Essais de type et essais de routine . 6
Annexe B (informative) Fréquence d’essais pour les essais d'acceptation en production .7
Bibliographie . 8

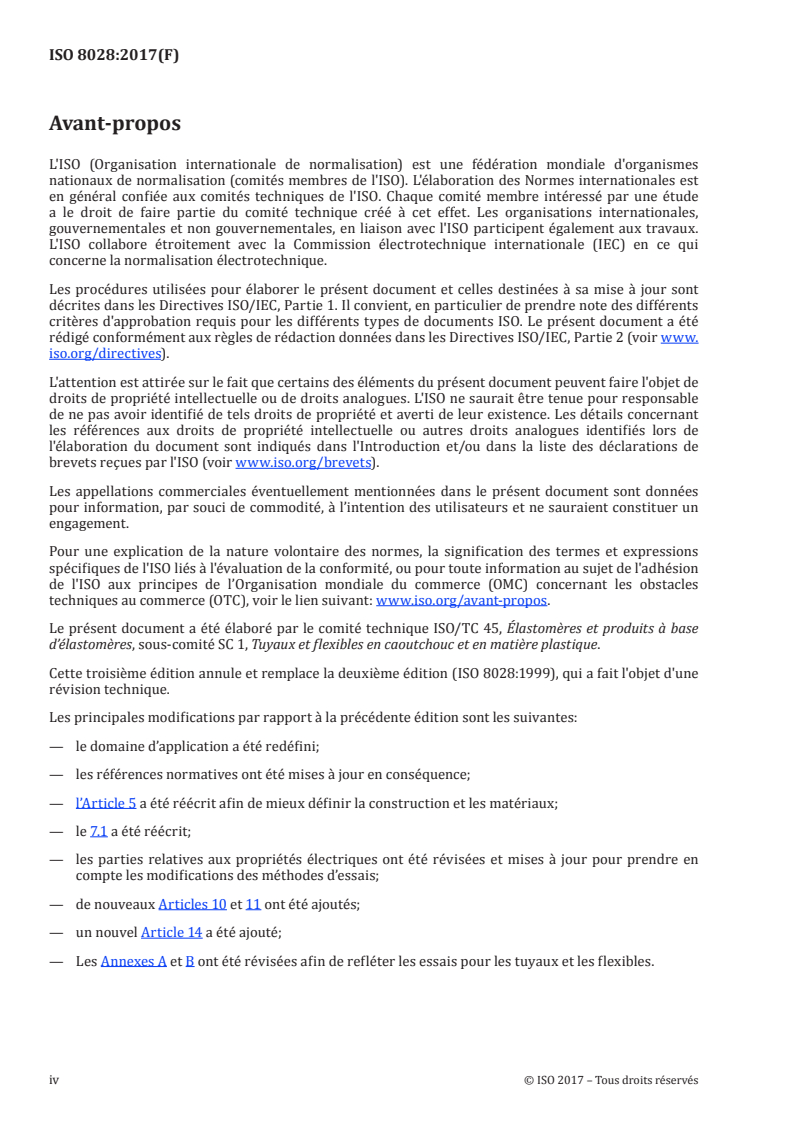

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette troisième édition annule et remplace la deuxième édition (ISO 8028:1999), qui a fait l'objet d'une
révision technique.
Les principales modifications par rapport à la précédente édition sont les suivantes:
— le domaine d’application a été redéfini;
— les références normatives ont été mises à jour en conséquence;
— l’Article 5 a été réécrit afin de mieux définir la construction et les matériaux;
— le 7.1 a été réécrit;
— les parties relatives aux propriétés électriques ont été révisées et mises à jour pour prendre en
compte les modifications des méthodes d’essais;
— de nouveaux Articles 10 et 11 ont été ajoutés;
— un nouvel Article 14 a été ajouté;
— Les Annexes A et B ont été révisées afin de refléter les essais pour les tuyaux et les flexibles.
iv © ISO 2017 – Tous droits réservés
NORME INTERNATIONALE ISO 8028:2017(F)
Tuyaux et flexibles en caoutchouc et/ou en plastique pour
pulvérisation (AIRLESS) des peintures — Spécifications
AVERTISSEMENT — Il convient que les utilisateurs de du présent document connaissent bien
les pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. II incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité.
1 Domaine d'application
Le présent document spécifie les exigences relatives à quatre types de tuyaux et flexibles utilisés dans la
pulvérisation des peintures sans air. Les quatre types sont différenciés par la pression de rupture et la
température d’utilisation, et peuvent être réalisés à partir de matériaux en caoutchouc ou en plastique,
ou une combinaison de matériaux en caoutchouc et en plastique.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 1817:2015, Caoutchouc vulcanisé ou thermoplastique — Détermination de l’action des liquides
ISO 6803, Tuyaux et flexibles en caoutchouc ou en plastique — Essai d’impulsions de pression hydraulique
sans flexion
ISO 7326:2016, Tuyaux en caoutchouc et en plastique — Évaluation de la résistance à l’ozone dans des
conditions statiques
ISO 7751, Tuyaux et flexibles en caoutchouc et en plastique — Rapports des pressions d’épreuve et
d’éclatement à la pression maximale de service
ISO 8031:2009, Tuyaux et flexibles en caoutchouc et en plastique — Détermination de la résistance et de la
conductivité électriques
ISO 8033, Tuyaux en caoutchouc et en plastique — Détermination de l’adhérence entre éléments
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
ISO 30013:2011, Tuyaux en caoutchouc et en plastique — Méthodes d’exposition à des sources lumineuses
de laboratoire — Détermination du changement de coloration, d’aspect et d’autres propriétés physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8330 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
4 Types de tuyaux et de flexibles
Quatre types de tuyaux et de flexibles sont spécifiés, comme suit:
— Type A: Flexibles conçus pour une pression maximale de service de 200 bar (20 MPa), destinés à la
pulvérisation de peintures contenant des solvants à des températures de –20 °C à +50 °C.
— Type B: Flexibles conçus pour une pression maximale de service de 360 bar (36 MPa), destinés à la
pulvérisation de peintures contenant des solvants à des températures de –20 °C à +50 °C.
— Type C: Flexibles conçus pour une pression maximale de service de 200 bar (20 MPa), destinés à la
pulvérisation de peintures contenant des solvants à des températures de –20 °C à +80 °C.
— Type D: Flexibles conçus pour une pression maximale de service de 360 bar (36 MPa), destinés à la
pulvérisation de peintures contenant des solvants à des températures de –20 °C à +80 °C.
5 Construction et matériaux
Le tuyau à utiliser dans les flexibles doit être composé d’un tube intérieur lisse et continu en caoutchouc
ou en plastique, d’un renforcement soit en fils métalliques soit textile, et d’un revêtement en caoutchouc
ou en plastique. Un tuyau avec un tube en plastique et un revêtement en caoutchouc peut également
être utilisé.
La structure du tuyau doit contenir un élément électriquement conducteur (qui peut être un tube
intérieur ou un revêtement ou un fil de liaison conducteur) susceptible d’être connecté aux raccords
d’extrémités pour assurer la conformité avec les exigences spécifiées en 8.3 durant toute la durée de vie
prévue du flexible. Les tuyaux doivent être marqués soit avec Ω (lorsque des composants conducteurs
sont utilisés) ou avec M lorsque des fils conducteurs sont utilisés.
Le flexible doit être doté de raccordements permanents. Les raccordements doivent être électriquement
conducteurs et être connectés à l’élément conducteur intégré dans le tuyau. Seuls les raccordements qui
ont été utilisés avec des flexibles ayant satisfaits aux exigences des 8.1, 8.2 et 8.3 doivent être utilisés.
6 Dimensions et tolérances
Les diamètres intérieurs et les tolérances doivent être conformes aux valeurs données dans le Tableau 1.
Tableau 1 — Diamètres et tolérances
Dimensions en millimètres
Diamètre intérieur Tolérance
3,2
4 ±0,5
6,3
±0,75
9,5
12,5
2 © ISO 2017 – Tous droits réservés
7 Exigences de performance pour les tuyaux finis
7.1 Exigences en matière d'adhérence
Lors d’essais conformes à l'ISO 8033, l'adhérence entre le tube intérieur et la couche interne, et celle
entre le revêtement et la couche externe, ne doit pas être inférieure à 0,8 kN pour les tuyaux de diamètre
intérieur ≤ 20 mm, et 0,9 kN/m pour les tuyaux de diamètre intérieur > 20 mm.
Pour les tuyaux qui utilisent un tube intérieur en plastique, il convient que l’adhérence soit mesurée
entre le tube plastique et la couche intermédiaire de caoutchouc et l
...
