EN 1870-17:2012+A1:2015

Safety of woodworking machines - Circular sawing machines - Part 17: Manual horizontal cutting cross-cut sawing machines with one saw unit (radial arm saws)

This European Standard specifies all significant hazards, hazardous situation and events as listed in Clause 4, relevant to stationary and displaceable manual horizontal cutting cross-cut circular sawing machines with one saw unit (manual radial arm saws), hereinafter referred to as "machines", designed to cut solid wood, chipboard, fibreboard, plywood and also these materials if they are covered with plastic edging and/or plastic laminates, when they are used as intended and under the conditions foreseen by the manufacturer including reasonably foreseeable misuse.
NOTE 1   For the definition of stationary and displaceable machine, see 3.2.3 and 3.2.4.
The requirements of this document apply to all machines whatever their method of control e.g. electromechanical and/or electronic.
This document does not apply to:
a)   machines set up on a bench or a table similar to a bench, which are intended to carry out work in a stationary position, capable of being lifted by one person by hand; the bench can also be an integrated part of the machine if it consists of hinged legs which can be extended down;
NOTE 2   Transportable motor-operated electrical tools are dealt with in EN 61029-1:2009 together with
IEC 61029-2-2:1993.
b)   machines fitted with hydraulically powered machine actuators;
c)   machines fitted with powered work-piece positioning;
d)   machines fitted with the facility for either ripping, milling (including trenching and grooving), sanding and/or drilling;
e)   machines equipped with more than one saw spindle speed;
NOTE 3   A standard to cover machines that can be used for ripping and moulding will be considered at the next revision.
NOTE 4   Semi-automatic and automatic horizontal cutting cross-cut circular sawing machines with one saw unit (radial arm saws) are dealt with in EN 1870-11:2003+A1:2009.
f)   machines with integrated feed.
This document is not applicable to manual horizontal cutting cross-cut circular sawing machines with one saw unit (manual radial arm saws) which are manufactured before the date of its publication as EN.

Sicherheit von Holzbearbeitungsmaschinen - Kreissägemaschinen - Teil 17: Handbetätigte waagrecht schneidende Auslegerkreissägemaschinen mit einem Sägeaggregat (handbetätigte Radialsägen)

Diese Europäische Norm behandelt alle im Abschnitt 4 aufgeführten signifikanten Gefährdungen, Gefährdungssituationen und Gefährdungsereignisse, die auf stationäre und verschiebbare handbetätigte waagerecht schneidende Auslegerkreissägemaschinen mit einem Sägeaggregat (handbetätigte Radialsägen) zutreffen - im Folgenden als "Maschinen" bezeichnet -, die konstruiert sind zum Schneiden von Massivholz, Spanplatten, Faserplatten, Sperrholz sowie diesen Werkstoffen, wenn sie mit Kunststoffkanten versehen sind und/oder Beschichtungen aus Kunststoff haben, wenn sie bestimmungsgemäß und entsprechend den vorhersehbaren Bedingungen des Herstellers einschließlich vernünftigerweise vorhersehbarer Fehlanwendung verwendet werden. ANMERKUNG 1 Hinsichtlich der Definitionen für stationäre und verschiebbare Maschinen, siehe 3.2.3 und 3.2.4. Die Anforderungen in diesem Dokument gelten für alle Maschinen unabhängig von der Art ihrer Steuerung z. B. elektromechanisch und/oder elektronisch. Dieses Dokument gilt nicht für: a) Maschinen, die auf einem Gestell oder auf einen Tisch, der einem Gestell ähnlich ist, aufgesetzt sind und die vorgesehen sind, während des Betriebs stationär verwendet zu werden, und die von einer Person von Hand angehoben werden können; das Gestell kann auch ein fester Teil der Maschine sein, wenn es aus scharnierbefestigten Füßen besteht, die heruntergeklappt werden können; ANMERKUNG 2 Transportable motorbetriebene Elektrowerkzeuge sind in EN 61029-1:2009 zusammen mit IEC 61029-2-2:1993 behandelt. b) Maschinen, die mit hydraulischen Maschinenantrieben ausgerüstet sind; c) Maschinen, die mit kraftbetriebener Werkstückpositionierung ausgerüstet sind; d) Maschinen, die entweder zum Längsschneiden, Fräsen (einschließlich Fälzen und Nuten), Schleifen und/oder Bohren vorgesehen sind; e) Maschinen, die mit mehr als einer Sägespindeldrehzahl ausgerüstet sind. ANMERKUNG 3 Es wird bei der nächsten Überarbeitung beraten, eine Norm für Maschinen zu erarbeiten, die zum Längsschneiden und Fräsen verwendet werden kann. ANMERKUNG 4 Halbautomatische und automatische waagerecht schneidende Auslegerkreissägemaschinen mit einem Sägeaggregat (Radialsägen) sind in EN 1870-11:2003+A1:2009 behandelt. f) Maschinen mit mechanischem Vorschub. Dieses Dokument gilt nicht für handbetätigte waagerecht schneidende Auslegerkreissägemaschinen mit einem Sägeaggregat (handbetätigte Radialsägen), die vor seiner Veröffentlichung als EN hergestellt wurden.

Sécurité des machines pour le travail du bois - Machines à scies circulaires - Partie 17: Tronçonneuses manuelles à coupe horizontale avec une unité de sciage (scies circulaires radiales manuelles)

La présente Norme européenne spécifie tous les phénomènes dangereux, situations et événements dangereux significatifs, tels qu’énumérés à l’Article 4, applicables aux tronçonneuses manuelles à coupe horizontale fixes et transportables avec une unité de sciage (scies à bras radiales manuelles), ci-après désignées "machines", conçues pour la coupe de bois massif, de panneaux de particules, de panneaux de fibres, de contreplaqué ainsi que ces matériaux lorsque leurs surfaces ou leurs chants sont recouverts de matière plastique et/ou d’un stratifié de plastique, lorsqu’elles sont utilisées comme prévu et dans les conditions prévues par le fabricant, incluant une mauvaise utilisation raisonnablement prévisible.
NOTE 1   Pour la définition de machine fixe et de machine transportable, voir 3.2.3 et 3.2.4.
Les prescriptions du présent document s'appliquent à toutes les machines, quel que soit leur système de commande, par exemple électromécanique et/ou électronique.
Le présent document n'est pas applicable aux :
a)   machines installées sur un établi ou une table similaire à un établi, qui sont destinées à exécuter des travaux dans une position fixe et pouvant être soulevées à la main par une seule personne ; l'établi peut également être une pièce intégrée à la machine s'il consiste en pieds articulés qui peuvent être dépliés ;
NOTE 2   Les machines à démarrage électrique transportables sont traités dans l'EN 61029-1:2009 conjointement avec la CEI 61029-2-2:1993.
b)   machines équipées d’actionneurs mécanisés hydrauliques ;
c)   machines équipées de dispositifs de positionnement de pièce mécanisés ;
d)   machines équipées de dispositifs de délignage, d’usinage (y compris de tranchage et de rainurage), de ponçage et/ou de perçage ;
e)   machines équipées de plus d'une vitesse d'arbre porte-lame ;
NOTE 3   Une norme traitant des machines qui peuvent être utilisées pour le délignage et le toupillage sera prise en compte lors de la prochaine révision.
NOTE 4   Les tronçonneuses semi-automatiques et automatiques à coupe horizontale avec une unité de sciage (scies à bras radiales) sont traitées dans l’EN 1870-11:2003+A1:2009.
f)   machines à avance mécanisée.
Le présent document n’est pas applicable aux tronçonneuses manuelles à coupe horizontale avec une unité de sciage (scies à bras radiales manuelles), qui ont été fabriquées avant sa date de publication comme EN.

Varnost lesnoobdelovalnih strojev - Krožne žage - 17. del: Ročne horizontalne krožne žage za prečni rez z eno rezalno enoto (ročne radialne žage)

General Information

• Status: Published
• Publication Date: 07-Apr-2015
• ICS: 79.120.10 - Woodworking machines
• Technical Committee: CEN/TC 142 - Woodworking machines - Safety
• Drafting Committee: CEN/TC 142/WG 14 - Safety of manually fed machines
• Directive: 2006/42/EC - Directive 2006/42/EC of the European Parliament and of the Council of 17 May 2006 on machinery, and amending Directive 95/16/EC (recast)
• Mandate: M/396 - Mandate to CEN and Cenelec for standardisation in the field of machinery
• Ref Project: SIST EN 1870-17:2012+A1:2015 - Safety of woodworking machines - Circular sawing machines - Part 17: Manual horizontal cutting cross-cut sawing machines with one saw unit (radial arm saws)

Relations

• Merged From: EN 1870-17:2012 - Safety of woodworking machines - Circular sawing machines - Part 17: Manual horizontal cutting cross-cut sawing machines with one saw unit (radial arm saws)
• Effective Date: 18-Jan-2023
• Merged From: EN 1870-17:2012/FprA1 - Safety of woodworking machines - Circular sawing machines - Part 17: Manual horizontal cutting cross-cut sawing machines with one saw unit (radial arm saws)
• Effective Date: 18-Feb-2015
• Revised: prEN ISO 19085-20 - Woodworking machines - Safety - Part 20: Horizontal cutting cross-cut sawing machines with one saw unit (radial arm saws) (ISO/DIS 19085-20:2024)
• Effective Date: 17-Apr-2024

Standards Content (Sample)

SLOVENSKI STANDARD
01-junij-2015
9DUQRVWOHVQRREGHORYDOQLKVWURMHY.URåQHåDJHGHO5RþQHKRUL]RQWDOQH
NURåQHåDJH]DSUHþQLUH]]HQRUH]DOQRHQRWRURþQHUDGLDOQHåDJH
Safety of woodworking machines - Circular sawing machines - Part 17: Manual
horizontal cutting cross-cut sawing machines with one saw unit (radial arm saws)
Sicherheit von Holzbearbeitungsmaschinen - Kreissägemaschinen - Teil 17:
Handbetätigte waagrecht schneidende Auslegerkreissägemaschinen mit einem
Sägeaggregat (handbetätigte Radialsägen)
Sécurité des machines pour le travail du bois - Machines à scies circulaires - Partie 17:
Tronçonneuses manuelles à coupe horizontale avec une unité de sciage (scies
circulaires radiales manuelles)
Ta slovenski standard je istoveten z: EN 1870-17:2012+A1:2015
ICS:
25.080.60 Strojne žage Sawing machines
79.120.10 Lesnoobdelovalni stroji Woodworking machines
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

EUROPEAN STANDARD
EN 1870-17:2012+A1
NORME EUROPÉENNE
EUROPÄISCHE NORM
April 2015
ICS 79.120.10 Supersedes EN 1870-17:2012
English Version
Safety of woodworking machines - Circular sawing machines -
Part 17: Manual horizontal cutting cross-cut sawing machines
with one saw unit (radial arm saws)
Sécurité des machines pour le travail du bois - Machines à Sicherheit von Holzbearbeitungsmaschinen -
scies circulaires - Partie 17: Tronçonneuses manuelles à Kreissägemaschinen - Teil 17: Handbetätigte waagrecht
coupe horizontale avec une unité de sciage (scies schneidende Auslegerkreissägemaschinen mit einem
circulaires radiales manuelles) Sägeaggregat (handbetätigte Radialsägen)
This European Standard was approved by CEN on 4 August 2012 and includes Amendment 1 approved by CEN on 1 March 2015.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European
Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national
standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.

This European Standard exists in three official versions (English, French, German). A version in any other language made by translation
under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same
status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,
Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and United
Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Avenue Marnix 17, B-1000 Brussels
© 2015 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 1870-17:2012+A1:2015 E
worldwide for CEN national Members.

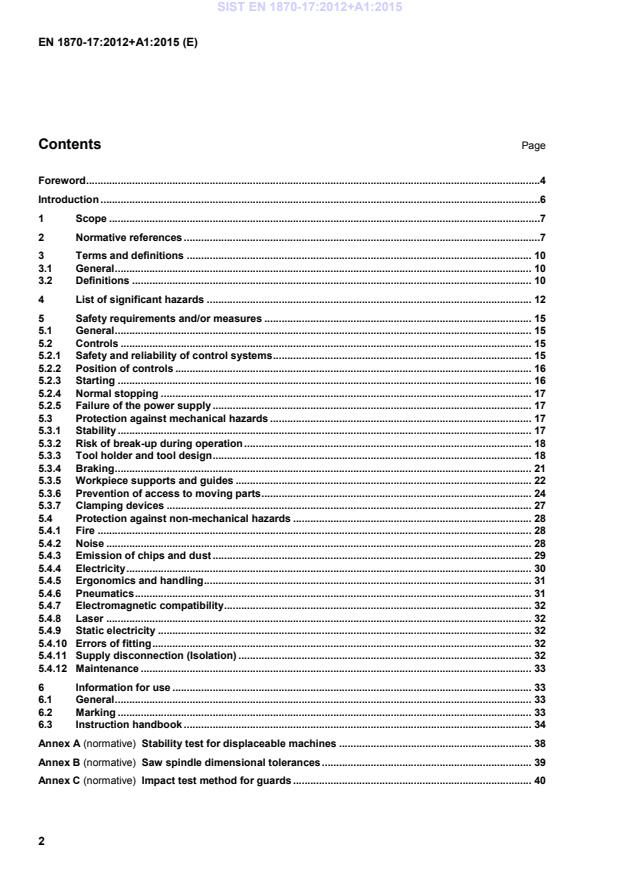

Contents Page
Foreword .4
Introduction .6
1 Scope .7
2 Normative references .7
3 Terms and definitions . 10
3.1 General . 10
3.2 Definitions . 10
4 List of significant hazards . 12
5 Safety requirements and/or measures . 15
5.1 General . 15
5.2 Controls . 15
5.2.1 Safety and reliability of control systems . 15
5.2.2 Position of controls . 16
5.2.3 Starting . 16
5.2.4 Normal stopping . 17
5.2.5 Failure of the power supply . 17
5.3 Protection against mechanical hazards . 17
5.3.1 Stability . 17
5.3.2 Risk of break-up during operation . 18
5.3.3 Tool holder and tool design . 18
5.3.4 Braking . 21
5.3.5 Workpiece supports and guides . 22
5.3.6 Prevention of access to moving parts . 24
5.3.7 Clamping devices . 27
5.4 Protection against non-mechanical hazards . 28
5.4.1 Fire . 28
5.4.2 Noise . 28
5.4.3 Emission of chips and dust . 29
5.4.4 Electricity . 30
5.4.5 Ergonomics and handling . 31
5.4.6 Pneumatics . 31
5.4.7 Electromagnetic compatibility . 32
5.4.8 Laser . 32
5.4.9 Static electricity . 32
5.4.10 Errors of fitting . 32
5.4.11 Supply disconnection (Isolation) . 32
5.4.12 Maintenance . 33
6 Information for use . 33
6.1 General . 33
6.2 Marking . 33
6.3 Instruction handbook . 34
Annex A (normative) Stability test for displaceable machines . 38
Annex B (normative) Saw spindle dimensional tolerances . 39
Annex C (normative) Impact test method for guards . 40
C.1 General . 40
C.2 Test method . 40
C.2.1 Preliminary remarks . 40
C.2.2 Testing equipment . 40
C.2.3 Projectile for guards . 40
C.2.4 Sampling. 40
C.2.5 Test procedure . 40
C.3 Results . 41
C.4 Assessment . 41
C.5 Test report . 41
C.6 Test equipment for impact test . 41
Annex D (normative) Brake tests . 43
D.1 Conditions for all tests . 43
D.2 Tests . 43
D.2.1 Un-braked run-down time . 43
D.2.2 Braked run-down time . 43
Annex ZA (informative) Relationship between this European Standard and the Essential

Requirements of EU Directive 2006/42/EC . 44
Bibliography . 47

Foreword
This document (EN 1870-17:2012+A1:2015) has been prepared by Technical Committee CEN/TC 142
“Woodworking machines - Safety”, the secretariat of which is held by UNI.
This European Standard shall be given the status of a national standard, either by publication of an identical
text or by endorsement, at the latest by October 2015, and conflicting national standards shall be withdrawn at
the latest by October 2015.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. CEN [and/or CENELEC] shall not be held responsible for identifying any or all such patent rights.
This document supersedes !EN 1870-17:2012".
This document includes Amendment 1 approved by CEN on 2015-03-01.
The start and finish of text introduced or altered by amendment is indicated in the text by tags !".
This document has been prepared under a mandate given to CEN by the European Commission and the
European Free Trade Association, and supports essential requirements of the Machinery Directive.
For relationship with the Machinery Directive 2006/42/EC, see informative Annex ZA, which is an integral part
of this document.
The main modification to the 2009 edition relates to the introduction of performance levels (PL).
Organisations contributing to the preparation of this European Standard include European Committee of
Woodworking Machinery Manufacturers Association "EUMABOIS.
EN 1870, Safety of woodworki
...
