EN 60061-3:1993/A60:2024

Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 3: Gauges

Lampensockel und -fassungen sowie Lehren zur Kontrolle der Austauschbarkeit und Sicherheit - Teil 3: Lehren

Culots de lampes et douilles ainsi que calibres pour le contrôle de l'interchangeabilité et de la sécurité - Partie 3: Calibres

Vznožki in okovi žarnic in sijalk skupaj s kalibri za kontrolo medsebojne zamenljivosti in varnosti - 3. del: Profili - Dopolnilo A60 (IEC 60061-3:1969/AMD60:2024)

General Information

• Status: Published
• Publication Date: 21-Mar-2024
• ICS: 29.140.10 - Lamp caps and holders
• Technical Committee: CLC/TC 34 - 'Lamps and related equipment
• Current Stage: 6060 - Document made available - Publishing
• Start Date: 22-Mar-2024
• Due Date: 28-Feb-2024
• Completion Date: 22-Mar-2024
• Ref Project: SIST EN 60061-3:2000/A60:2024 - Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 3: Gauges (IEC 60061-3:1969/AMD60:2024)

Relations

• Amends: EN 60061-3:1993 - Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 3: Gauges
• Effective Date: 12-Mar-2024

Standards Content (Sample)

SLOVENSKI STANDARD
01-junij-2024
Vznožki in okovi žarnic in sijalk skupaj s kalibri za kontrolo medsebojne
zamenljivosti in varnosti - 3. del: Profili - Dopolnilo A60 (IEC 60061-
3:1969/AMD60:2024)
Lamp caps and holders together with gauges for the control of interchangeability and
safety - Part 3: Gauges (IEC 60061-3:1969/AMD60:2024)
Lampensockel und -fassungen sowie Lehren zur Kontrolle der Austauschbarkeit und
Sicherheit - Teil 3: Lehren (IEC 60061-3:1969/AMD60:2024)
Culots de lampes et douilles ainsi que calibres pour le contrôle de l'interchangeabilité et
de la sécurité - Partie 3: Calibres (IEC 60061-3:1969/AMD60:2024)
Ta slovenski standard je istoveten z: EN 60061-3:1993/A60:2024
ICS:
29.140.10 Grla in držala žarnic Lamp caps and holders
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

EUROPEAN STANDARD EN 60061-3:1993/A60

NORME EUROPÉENNE
EUROPÄISCHE NORM March 2024
ICS 29.140.10
English Version
Lamp caps and holders together with gauges for the control of
interchangeability and safety - Part 3: Gauges
(IEC 60061-3:1969/AMD60:2024)
Culots de lampes et douilles ainsi que calibres pour le Lampensockel und -fassungen sowie Lehren zur Kontrolle
contrôle de l'interchangeabilité et de la sécurité - Partie 3: der Austauschbarkeit und Sicherheit - Teil 3: Lehren
Calibres (IEC 60061-3:1969/AMD60:2024)
(IEC 60061-3:1969/AMD60:2024)
This European Standard was approved by CENELEC on 2024-03-20. CENELEC members are bound to comply with the CEN/CENELEC
Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration.
Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC
Management Centre or to any CENELEC member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation
under the responsibility of a CENELEC member into its own language and notified to the CEN-CENELEC Management Centre has the
same status as the official versions.
CENELEC members are the national electrotechnical committees of Austria, Belgium, Bulgaria, Croatia, Cyprus, the Czech Republic,
Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, the
Netherlands, Norway, Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Türkiye and the United Kingdom.

European Committee for Electrotechnical Standardization
Comité Européen de Normalisation Electrotechnique
Europäisches Komitee für Elektrotechnische Normung
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2024 CENELEC All rights of exploitation in any form and by any means reserved worldwide for CENELEC Members.
Ref. No. EN 60061-3:1993/A60:2024 E

European foreword
The text of document 34B/2170/CDV, future IEC 60061-3/AMD60, prepared by SC 34B "Lamp caps
and holders" of IEC/TC 34 "Lighting" was submitted to the IEC-CENELEC parallel vote and approved
by CENELEC as EN 60061-3:1993/A60:2024.
The following dates are fixed:
• latest date by which the document has to be implemented at national (dop) 2024-12-20
level by publication of an identical national standard or by endorsement
• latest date by which the national standards conflicting with the (dow) 2027-03-20
document have to be withdrawn
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. CENELEC shall not be held responsible for identifying any or all such patent rights.
Any feedback and questions on this document should be directed to the users’ national committee. A
complete listing of these bodies can be found on the CENELEC website.
Endorsement notice
The text of the International Standard IEC 60061-3:1969/AMD60:2024 was approved by CENELEC as
a European Standard without any modification.

IEC 60061-3 ®
Edition 3.0 2024-02
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
A MENDMENT 60
T he sheets contained in this amendment are to be inserted in IEC 60061-3 (1969)

AMENDEMENT 60
Les feuilles de cet amendement sont à insérer dans l'IEC 60061-3 (1969)

Lamp caps and holders together with gauges for the control of

interchangeability and safety –

Part 3: Gauges
Culots de lampes et douilles ainsi que calibres pour le contrôle de

l'interchangeabilité et de la sécurité –

Partie 3: Calibres
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.140.10 ISBN 978-2-8322-8241-0

IEC 60061-3:1969/AMD60:2024 © IEC 2024
CONTENTS BY SHEET / SOMMAIRE PAR FEUILLE
Sheet System designation
AMD Name English Nom Francais
Feuille Désignation du système
7006-1-3 57 Facets on gauge edges - Chanfreins sur les arêtes de
see sheet 7007-11 calibres - voir la feuille
7007-11
7006-2-3 BA20 M Go gauge for caps on Calibre Entre pour culots sur
finished lamps lampes terminées
7006-3-1 B22d C Acceptance gauge for caps Calibre d'acceptation pour
intended for automatic wire culots destinés à un enfilage
threading automatique
7006-4-2 G1.27,GX1.27,GY1.3,G2. 51 Go gauge for bi-pin caps Calibres Entre pour culots à
54,GX2.54 & GY2.5 deux broches
7006-4A-2 B15d,B22d,BY22d L Gauges for testing the Calibres pour vérifier
insertion of caps in l'insertion des culots dans
lampholders les douilles
7006-4B-1 B15d,B22d J Gauges for testing the Calibres pour vérifier la
retention of caps in the tenue des culots dans la
holder douille
7006-5-3 PX26d & PY26d-1 … 52 Go gauge for prefocus caps Calibre Entre pour culots
PY26d-7 préfocus
7006-5A-2 PX26d & PY26d 52 Go and Not Go gauge for Calibre Entre et N'Entre Pas
the tabs of prefocus caps pour les languettes du culot
préfocus
7006-5B-3 PX26d & PY26d-1 … 52 Not Go gauge for dimension Calibre N'Entre Pas pour la
PY26d-7 Mmin of prefocus caps dimension Mmin du culot
préfocus
7006-5C-2 PX26d & PY26d-1 … 52 Go gauge for lampholders Calibre Entre pour douilles
PY26d-7
Go gauge for caps on Calibre Entre pour culots sur
7006-6-1 E11 M
finished lamps lampes terminées
7006-6A-1 E11 M Plug gauge "A" for testing Calibre "A" pour la
contact making in vérification de la réalité du
lampholders contact dans les douilles
7006-6B-1 E11 M Plug gauge "B" for testing Calibre "B" pour la
contact making in vérification de la réalité du
lampholders contact dans les douilles
7006-7-1 EY10 N Go gauge for caps Calibre Entre pour culots
7006-7A-1 EY10 N Go gauge for lampholders Calibre Entre pour douilles
7006-9-3 BAX9s,BAY9s,BAU9s,BA 41 Go gauges for caps on Calibres Entre pour culots
UZ9s,BAW9s,BAZ9s finished lamps sur lampes terminées
7006-9A-2 BAX9s,BAY9s,BAW9s,BA 37 Plug gauges for Calibres tampons pour
Z9s lampholders douilles de lampes
7006-9B-2 BAX9s,BAY9s,BAW9s,BA 37 Gauges for testing contact Calibres pour la vérification
Z9s making in lampholders de la réalité du contact dans
les douilles de lampes
7006-9C-3 BAX9s,BAY9s,BAU9s,BA 41 Not Go gauges for checking Calibres N'Entre Pas pour la
UZ9s,BAW9s,BAZ9s non-interchangeability of vérification de la non-
caps in lampholders interchangeabilité des culots
dans les douilles
7006-10-8 BA9,B15,B22,BY22d L Not Go gauges for caps on Calibres N'Entre Pas pour
finished lamps culots sur lampes terminées
7006-11-09 B15d & B22d 57 Go gauges for caps on Calibre Entre pour culots sur
finished lamps lampes terminées
7006-11B-3 BA15-3(110°),BAU15- 57 Go gauges for caps on Calibre Entre pour culots sur
3(110°),BAW15,BAW15- finished lamps lampes terminées
3(110°),BAY15,BAY15-
3(110°),BAZ15 & BAZ15-
3(110°)
IEC 60061-3:1969/AMD60:2024 © IEC 2024
Sheet System designation
AMD Name English Nom Francais
Feuille Désignation du système
7006-11C-2 BAZ15d & BAZ15s 57 Go gauges for caps on Calibres Entre pour culots
finished lamps sur lampes terminées
7006-11D-3 BA15,BA15- 57 Gauge for dimension "B" of Calibre pour la dimension
3(100°),BAU15,BAU15- caps "B" des culots
3(100°),BAW15,BAW15-
3(100°),BAY15,BAY15-
3(100°),BAZ15,BAZ15-
3(100°)
7006-11E-1 BA15s-3(100°/130°) M Go gauge for caps on Calibre Entre pour culots sur
finished lamps lampes terminées
Go gauges for caps on Calibres Entre pour culots
7006-11F-2 BAW15 d & BAW15s 57
finished lamps sur lampes terminées
7006-11G-1 BA9s,BA15d,BA15s,BAU1 57 Go gauges for caps on Calibres Entre pour culots
5d & BAU15s finished lamps sur lampes terminées
7006-12-08 BA21,B15,B22 22 Plug gauges for Calibres tampon pour
lampholders douilles
7006-12A-2 B22d,BY22d L Supplementary Go gauges Calibres Entre
for lampholders supplémentaires pour les
douilles
7006-12B-2 B22 22 Not Go/Retention gauge for Calibre N'Entre
lampholders Pas/Maintien pour douilles
7006-12C-2 B15d 22 Supplementary Go gauge Calibre Entre
for lampholders supplémentaire pour
douilles
7006-12D-2 B15 22 Not Go/Retention gauge for Calibre N'Entre
lampholders Pas/Maintien pour douilles
7006-12E-4 BA9,BA15,BAU15,BAW15 57 Gauges for lampholders Calibres pour douilles
,BAY15 & BAZ15 BA15-
3(110°),BAU15-
3(110°),BAW15-
3(110°),BAY15-3(110°) &
BAZ15-3(110°)
7006-12F-4 BA9,BA15,BAU15,BAW15 57 Gauges for testing contact- Calibres pour la vérification
,BAY15,BAZ15,BA15- making in lampholders de la réalité du contact dans
3(110°),BAU15- les douilles
3(110°),BAW15-
3(110°),BAY15-3(110°) &
BAZ15-3(110°)
7006-13-5 B15d,B22d,B22d-3,BY22d L Gauges for the slots in Calibres pour les encoches
lampholders des douilles
7006-14-3 BA15,BA15- Calibres pour la vérification
57 Gauges for testing retention
3(110°),BAU15,BAU15- of caps de la tenue des culots
3(110°),BAW15,BAW15-
3(110°),BAY15,BAY15-
3(110°),BAZ15,BAZ15-
3(110°)
7006-14A-4 BA15,BAU15,BAW15,BAY 57 Testing gauges for insertion Calibres pour la vérification
15,BAZ15,BA15- caps in lampholders de l'insertion des culots
3(110°),BAU15- dans les douilles
3(110°),BAW15-
3(110°),BAY15-3(110°) &
BAZ15-3(110°)
7006-14B-2 BA15d,BA15s,BAY15d & 57 Gauges for dimension "B" Calibres pour dimension "B"
BAY15s of caps on finished lamps pour culots sur lampes
terminées
7006-14C-2 BAY15 M Go gauge for dimension P Calibre Entre pour
max. of caps on finished dimension P max. des culots
lamps sur lampes terminées
7006-15-7 B22d-3(90°/135°) M Gauge for checking contact Calibre pour la vérification
position and contact force de la position du contact et
de la force de contact dans
in bayonet lampholders
les douilles à baïonnette
IEC 60061-3:1969/AMD60:2024 © IEC 2024
Sheet System designation
AMD Name English Nom Francais
Feuille Désignation du système
7006-15A-2 B22d,BY22d 23 Gauges for checking Calibres pour la vérification
contact position and contact de la position du contact et
force in bayonet de la force de contact dans
lampholders les douilles à baïonnette
7006-15B-1 B15d 23 Gauges for checking Calibres pour la vérification
contact position and contact de la position du contact et
force in bayonet de la force de contact dans
lampholders les douilles à baïonnette
7006-15C-1 BA21d-3(120°) L Gauge for checking contact Calibre pour la vérification
position and contact force de la position du contact et
de la force de contact dans
in bayonet lampholders
les douilles à baïonnette
7006-17-4 BA21-3(120°) Go gauge for caps on Calibre Entre pour culots sur
finished lamps lampes terminées
7006-17A-1 BY22d L Go gauge for cap on Calibre Entre pour culot sur
finished lamps lampes terminées
7006-17B-1 BY22d 20 Plug gauge for lampholders Calibre tampon pour douilles
7006-18-2 BA20 M Plug gauge for lampholders Calibre tampon pour douilles
7006-18A-1 BA20 M Gauge for testing contact- Calibre pour la vérification
making in lampholders de la réalité du contact dans
les douilles
7006-19-2 B22d-3(90°/135°)/25×26 A? Go gauge for cap on Calibre Entre pour culot sur
finished lamps lampes terminées
7006-19A-2 BAU15d & BAU15s 57 Go gauges for caps on Calibres Entre pour culots
finished lamps sur lampes terminées
Plug gauge for bayonet Calibre pour douille à
7006-20-4 B22d-3(90°/135°) A?
lampholder baïonnette
7006-21-5 E27 M Gauge for testing protection Calibre pour la vérification
against bulb-neck damage de la protection contre la
and for testing contact- fêlure du col de l'ampoule et
making in lampholders pour la vérification de la
réalité du contact dans les
douilles
7006-22A-5 E27 34 Gauge for testing contact- Calibre pour la vérification
making and protection de la réalité du contact et de
la protection contre les
against accidental contact
during insertion of lamps in contacts accidentels
lampholders pendant l'insertion des
lampes dans les douilles
7006-22B-1 E27 M Gauge for detecting side- Calibre pour la détection de
contacts with cutting-edges contacts latéraux par des
in lampholders arêtes coupantes dans les
douilles
7006-22C-1 E27 N Gauge I for checking side Calibre I pour la vérification
contact resiliency in de la résilience du contact
lampholders latéral dans les douilles
7006-22D-1 E27 N Gauge II for checking side Calibre II pour la vérification
contact resiliency in de la résilience du contact
lampholders latéral dans les douilles
7006-23-3 E40 M Gauge for testing protection Calibre pour la vérification
against bulb-neck damage de la protection contre la
and for testing contact- fêlure du col de l'ampoule et
making in lampholders pour la vérification de la
réalité du contact dans les
douilles
7006-24-3 E40 M Plug gauge for lampholders Calibre pour douille pour la
for testing protection vérification de la protection
against accidental contact contr
...

SLOVENSKI STANDARD
oSIST prEN IEC 60061-PR2023-1:2023
01-junij-2023
Vznožki in okovi žarnic in sijalk skupaj s kalibri za kontrolo medsebojne
zamenljivosti in varnosti - Profili za okove GJ6.6 v 7005-188
Lamp caps and holders together with gauges for the control of interchangeability and
safety - Gauges for holders GJ6.6 in 7005-188
Ta slovenski standard je istoveten z: prEN IEC 60061-PR2023-1:2023
ICS:
29.140.10 Grla in držala žarnic Lamp caps and holders
oSIST prEN IEC 60061-PR2023-1:2023 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

oSIST prEN IEC 60061-PR2023-1:2023

oSIST prEN IEC 60061-PR2023-1:2023
34B/2170/CDV
COMMITTEE DRAFT FOR VOTE (CDV)
PROJECT NUMBER:
IEC 60061-PR2023-1 ED3
DATE OF CIRCULATION: CLOSING DATE FOR VOTING:
2023-04-28 2023-07-21
SUPERSEDES DOCUMENTS:
34B/2163/DC, 34B/2168/INF, 34B/2169/RR

IEC SC 34B: LAMP CAPS AND HOLDERS
SECRETARIAT: SECRETARY:
Germany Mr Hans Finke
OF INTEREST TO THE FOLLOWING COMMITTEES: PROPOSED HORIZONTAL STANDARD:

Other TC/SCs are requested to indicate their interest, if any,
in this CDV to the secretary.
FUNCTIONS CONCERNED:
EMC ENVIRONMENT QUALITY ASSURANCE SAFETY
SUBMITTED FOR CENELEC PARALLEL VOTING NOT SUBMITTED FOR CENELEC PARALLEL VOTING
Attention IEC-CENELEC parallel voting
The attention of IEC National Committees, members of
CENELEC, is drawn to the fact that this Committee Draft for
Vote (CDV) is submitted for parallel voting.
The CENELEC members are invited to vote through the
CENELEC online voting system.
This document is still under study and subject to change. It should not be used for reference purposes.
Recipients of this document are invited to submit, with their comments, notification of any relevant patent rights of which they
are aware and to provide supporting documentation.

TITLE:
Lamp caps and holders together with gauges for the control of interchangeability and safety – Gauges
for holders GJ6.6 in 7005-188
PROPOSED STABILITY DATE: 2027
NOTE FROM TC/SC OFFICERS:
This amendment is proposed to amend IEC 60061-3 to include a set of gauges to make assessment of compliance for
GJ6.6 caps and holders easier. These gauges are based on the previously circulated 34B/2163/DC and comments
received in 34B/2168/INF - only expressions of support without technical or editorial comments were received.

electronic file, to make a copy and to print out the content for the sole purpose of preparing National Committee positions.
You may not copy or "mirror" the file or printed version of the document, or any part of it, for any other purpose without
permission in writing from IEC.

oSIST prEN IEC 60061-PR2023-1:2023
IEC CDV 60061-PR2023-1 © IEC 2023 – 2 – 34B/2170/CDV

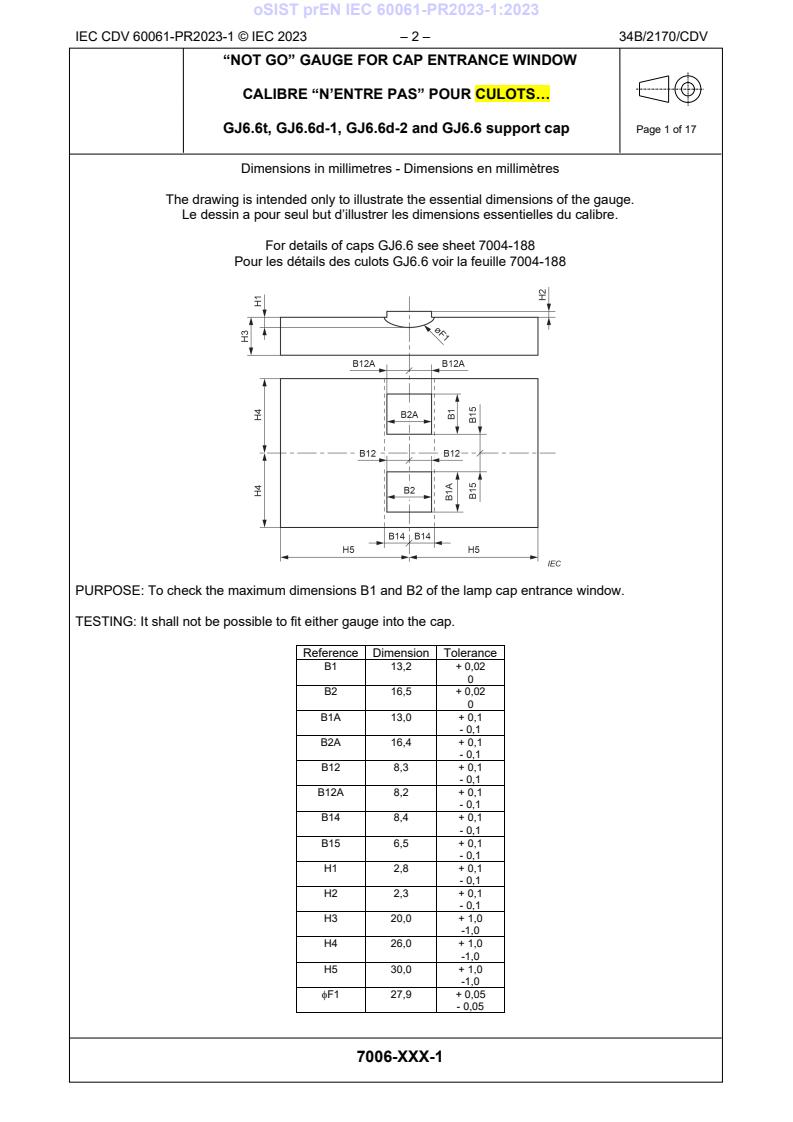

“NOT GO” GAUGE FOR CAP ENTRANCE WINDOW

CALIBRE “N’ENTRE PAS” POUR CULOTS…

GJ6.6t, GJ6.6d-1, GJ6.6d-2 and GJ6.6 support cap Page 1 of 17

Dimensions in millimetres - Dimensions en millimètres

The drawing is intended only to illustrate the essential dimensions of the gauge.
Le dessin a pour seul but d’illustrer les dimensions essentielles du calibre.
For details of caps GJ6.6 see sheet 7004-188
Pour les détails des culots GJ6.6 voir la feuille 7004-188

PURPOSE: To check the maximum dimensions B1 and B2 of the lamp cap entrance window.
TESTING: It shall not be possible to fit either gauge into the cap.
Reference Dimension Tolerance
B1 13,2 + 0,02
B2 16,5 + 0,02
B1A 13,0 + 0,1
- 0,1
B2A 16,4 + 0,1
- 0,1
B12 8,3 + 0,1
- 0,1
B12A 8,2 + 0,1
- 0,1
B14 8,4 + 0,1
- 0,1
B15 6,5 + 0,1
- 0,1
H1 2,8 + 0,1
- 0,1
H2 2,3 + 0,1
- 0,1
H3 20,0 + 1,0
-1,0
H4 26,0 + 1,0
-1,0
H5 30,0 + 1,0
-1,0
27,9 + 0,05
F1
- 0,05
7006-XXX-1
oSIST prEN IEC 60061-PR2023-1:2023
IEC CDV 60061-PR2023-1 © IEC 2023 – 3 – 34B/2170/CDV
PIN DIMENSION AND LOCATOR “GO” GAUGE FOR CAPS

…CULOTS
GJ6.6t, GJ6.6d-1 Page 2 of 17
Dimensions in millimetres - Dimensions en millimètres

The drawing is intended only to illustrate the essential dimensions of the gauge.
Le dessin a pour seul but d’illustrer les dimensions essentielles du calibre.
For details of caps GJ6.6 see sheet 7004-188
Pour les détails des culots GJ6.6 voir la feuille 7004-188

PURPOSE: To check the minimum dimensions B1 and B2 of the lamp cap entrance window, the maximum
pin diameter, C1, and maximum pin length dimensions, B9 and B10, and the pin locations, B4, B5 and B6.
TESTING: It shall be possible to fit the gauge into the cap to fully contact the surface, F1.
Reference Dimension Tolerance
B1 13,0 0
- 0,02
B2 16,4 0
- 0,02
B4 8,0 + 0,01
- 0,01
B5 3,3 + 0,01
- 0,01
B6 2,7 + 0,01
- 0,01
B9 10,3 + 0,02
B10 8,9 + 0,02
B12 8,2 + 0,1
- 0,1
B14 8,4 + 0,1
- 0,1
B15 6,5 + 0,1
- 0,1
H1 2,8 + 0,1
- 0,1
H2 11,2 + 0,1
- 0,1
H3 20,0 + 1,0
-1,0
H4 13,0 + 1,0
-1,0
H5 30,0 + 1,0
-1,0
C1 2,1 + 0,01
- 0,01
F1 27,9 + 0,05
- 0,05
7006-XXX-1
oSIST prEN IEC 60061-PR2023-1:2023
IEC CDV 60061-PR2023-1 © IEC 2023 – 4 – 34B/2170/CDV
PIN DIMENSION AND LOCATOR “GO” GAUGE FOR CAPS

…CULOTS
GJ6.6d-2 Page 3 of 17
Dimensions in millimetres - Dimensions en millimètres

The drawing is intended only to illustrate the essential dimensions of the gauge.
Le dessin a pour seul but d’illustrer les dimensions essentielles du calibre.
For details of caps GJ6.6 see sheet 7004-188
Pour les détails des culots GJ6.6 voir la feuille 7004-188

PURPOSE: To check the minimum dimensions B1 and B2 of the lamp cap entrance window, the maximum
pin diameter, C1, and maximum pin length dimension, B10, and the pin locations, B4, B5 and B6.
TESTING: It shall be possible to fit the gauge into the cap to fully contact the surface, F1.
Reference Dimension Tolerance
B1 13,0 0
- 0,02
B2 16,4 0
- 0,02
B4 8,0 + 0,01
- 0,01
B5 3,3 + 0,01
- 0,01
B6 2,7 + 0,01
- 0,01
B10 8,9 + 0,02
B12 8,2 + 0,1
- 0,1
B14 8,4 + 0,1
- 0,1
B15 6,5 + 0,1
- 0,1
H1 2,8 + 0,1
- 0,1
H2 11,2 + 0,1
- 0,1
H3 20,0 + 1,0
-1,0
H4 13,0 + 1,0
-1,0
H5 30,0 + 1,0
-1,0
C1 2,1 + 0,01
- 0,01
F1 27,9 + 0,05
- 0,05
7006-XXX-1
oSIST prEN IEC 60061-PR2023-1:2023
IEC CDV 60061-PR2023-1 © IEC 2023 – 5 – 34B/2170/CDV
EARTH PIN LENGTH “NOT GO” GAUGE FOR CAPS

…CULOTS
GJ6.6t Page 4 of 17
Dimensions in millimetres - Dimensions en millimètres

The drawing is intended only to illustrate the essential dimensions of the gauge.
Le dessin a pour seul but d’illustrer les dimensions essentielles du calibre.
For details of caps GJ6.6 see sheet 7004-188
Pour les détails des culots GJ6.6 voir la feuille 7004-188

PURPOSE: To check the minimum earth pin length dimension, B9.
TESTING: It shall not be possible to gently fit the gauge into the cap to fully contact the surface, F1.
Reference Dimension Tolerance
B1 10,0 + 0,1
- 0,1
B2 15,0 + 0,1
- 0,1
B4 7,7 + 0,1
- 0,1
B5 3,3 + 0,1
- 0,1
B6 2,3 + 0,1
- 0,1
B9 9,8 0
-0,01
B12 7,5 + 0,1
- 0,1
B14 8,4 + 0,1
- 0,1
B15 8,0 + 0,1
- 0,1
H1 2,8 + 0,1
- 0,1
H2 11,2 + 0,1
- 0,1
H3 20,0 + 1,0
-1,0
H4 13,0 + 1,0
-1,0
H5 30,0 + 1,0
-1,0
C1 2,3 + 0,1
- 0,1
F1 27,9 + 0,05
- 0,05
7006-XXX-1
oSIST prEN IEC 60061-PR2023-1:2023
IEC CDV 60061-PR2023-1 © IEC 2023 – 6 – 34B/2170/CDV
LOAD PIN 1 LENGTH “NOT GO” GAUGE FOR CAPS

…CULOTS
GJ6.6t, GJ6.6d-1 Page 5 of 17
Dimensions in millimetres - Dimensions en millimètres

The drawing is intended only to illustrate the essential dimensions of the gauge.
Le dessin a pour seul but d’illustrer les dimensions essentielles du calibre.
For details of caps GJ6.6 see sheet 7004-188
Pour les détails des culots GJ6.6 voir la feuille 7004-188

PURPOSE: To check the minimum load pin length dimension, B13.
TESTING: It shall not be possible to gently fit the gauge into the cap to fully contact the surface,
F1.
Reference Dimension Tolerance
B1 10,0 + 0,1
- 0,1
B2 15,0 + 0,1
- 0,1
B4 7,7 + 0,1
- 0,1
B5 3,3 + 0,1
- 0,1
B6 2,3 + 0,1
- 0,1
B12 7,5 + 0,1
- 0,1
B13 8,4 0
-0,01
B14 8,4 + 0,1
- 0,1
B15 8,0 + 0,1
- 0,1
H1 2,8 + 0,1
- 0,1
H2 11,2 + 0,1
- 0,1
H3 20,0 + 1,0
-1,0
H4 13,0 + 1,0
-1,0
H5 30,0 + 1,0
-1,0
2,3 + 0,1
C1
- 0,1
27,9 + 0,05
F1
- 0,05
7006-XXX-1
oSIST prEN IEC 60061-PR2023-1:2023
IEC CDV 60061-PR2023-1 © IEC 2023 – 7 – 34B/2170/CDV
LOAD PIN 2 LENGTH “NOT GO” GUAGE FOR CAPS

…CULOTS
GJ6.6t, GJ6.6d-1 Page 6 of 17
Dimensions in millimetres - Dimensions en millimètres

The drawing is intended only to illustrate the essential dimensions of the gauge.
Le dessin a pour seul but d’illustrer les dimensions essentielles du calibre.
For details of caps GJ6.6 see sheet 7004-188
Pour les détails des culots GJ6.6 voir la feuille 7004-188

PURPOSE: To check the minimum load pin length dimension, B13.
TESTING: It shall not be possible to gently fit the gauge into the cap to fully contact the surface,
F1.
Reference Dimension Tolerance
B1 10,0 + 0,1
- 0,1
B2 15,0 + 0,1
- 0,1
B4 7,7 + 0,1
- 0,1
B5 3,3 + 0,1
- 0,1
B6 2,3 + 0,1
- 0,1
B12 7,5 + 0,1
- 0,1
B13 8,4 0
-0,01
B14 8,4 + 0,1
- 0,1
B15 8,0 + 0,1
- 0,1
H1 2,8 + 0,1
- 0,1
H2 11,2 + 0,1
- 0,1
H3 20,0 + 1,0
-1,0
H4 13,0 + 1,0
-1,0
H5 30,0 + 1,0
-1,0
2,3 + 0,1
C1
- 0,1
27,9 + 0,05
F1
- 0,05
7006-XXX-1
oSIST prEN IEC 60061-PR2023-1:2023
IEC CDV 60061-PR2023-1 © IEC 2023 – 8 – 34B/2170/CDV
LOAD PIN LENGTH “NOT GO” GAUGE FOR CAPS

…CULOTS
GJ6.6d-2 Page 7 of 17
Dimensions in millimetres - Dimensions en millimètres

The drawing is intended only to illustrate the essential dimensions of the gauge.
Le dessin a pour seul but d’illustrer les dimensions essentielles du calibre.
For details of caps GJ6.6 see sheet 7004-188
Pour les détails des culots GJ6.6 voir la feuille 7004-188

PURPOSE: To check the minimum load pin length dimension, B13.
TESTING: It shall not be possible to gently fit the gauge into the cap to fully contact the surface,
F1. Both pins shall be tested sequentially by rotating the gauge.
Reference Dimension Tolerance
B1 10,0 + 0,1
- 0,1
B2 15,0 + 0,1
-
...
