IEC 60931-3:1996
(Main)Shunt capacitors of the non-self-healing type for AC power systems having a rated voltage up to and including 1000 V - Part 3: Internal fuses
Shunt capacitors of the non-self-healing type for AC power systems having a rated voltage up to and including 1000 V - Part 3: Internal fuses
Applies to internal fuses which are designed to isolate faulty capacitor elements or capacitor unit, in order to allow operation of the remaining parts of that capacitor unit and the bank. Such fuses are not a substitute for a switching device such as a circuit-breaker, or for external protection of the capacitor bank. This publication, together with IEC 60871-4 (1996) cancels and replaces IEC 60593 (1977).
Condensateurs shunt de puissance non autorégénérateurs pour réseaux à courant alternatif de tension assignée inférieure ou égale à 1000 V - Partie 3: Fusibles internes
S'applique aux fusibles internes qui sont destinés à isoler les éléments en défaut d'un condensateur ou le condensateur unitaire, et permettre ainsi le maintien en service de la partie saine de l'unité et de la batterie. Ils ne sont pas destinés à se substituer à un dispositif de coupure, par exemple un disjoncteur ou une protection externe de la batterie de condensateurs. Cette publication, ainsi que la CEI 60871-4 (1996) annule et remplace la CEI 60593 (1977).
General Information
Standards Content (Sample)
NORME
CEI
INTERNATIONALE
IEC
931-3
INTERNATIONAL
Première édition
STANDARD
First edition
1996-08
Condensateurs shunt de puissance non
autorégénérateurs pour réseaux à courant
alternatif de tension assignée inférieure ou égale à
1 000 V –
Partie 3:
Fusibles internes
Shunt power capacitors of the non-self-healing
type for a.c. systems having a rated voltage up to
and including 1 000 V –
Part 3:
Internal fuses
Numéro de référence
Reference number
CEI/IEC 931-3: 1996
---------------------- Page: 1 ----------------------
Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.
---------------------- Page: 2 ----------------------
NORME
CEI
INTERNATIONALE
IEC
931-3
INTERNATIONAL
Première édition
STANDARD
First edition
1996-08
Condensateurs shunt de puissance non
autorégénérateurs pour réseaux à courant
alternatif de tension assignée inférieure ou égale à
1 000 V –
Partie 3:
Fusibles internes
Shunt power capacitors of the non-self-healing
type for a.c. systems having a rated voltage up to
and including 1 000 V –
Part 3:
Internal fuses
CEI 1996 Droits de reproduction réservés Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized
utilisée sous quelque forme que ce soit et par aucun procédé, in any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission
microfilms, sans l'accord écrit de l'éditeur. in writing from the publisher
Bureau central de la Commission Electrotechnique Internationale 3, rue de Varembé Genève, Suisse
CODE PRIX
Commission Electrotechnique Internationale
K
International Electrotechnical Commission PRICE CODE
Pour prix, voir catalogue en vigueur
For price, see current catalogue
---------------------- Page: 3 ----------------------

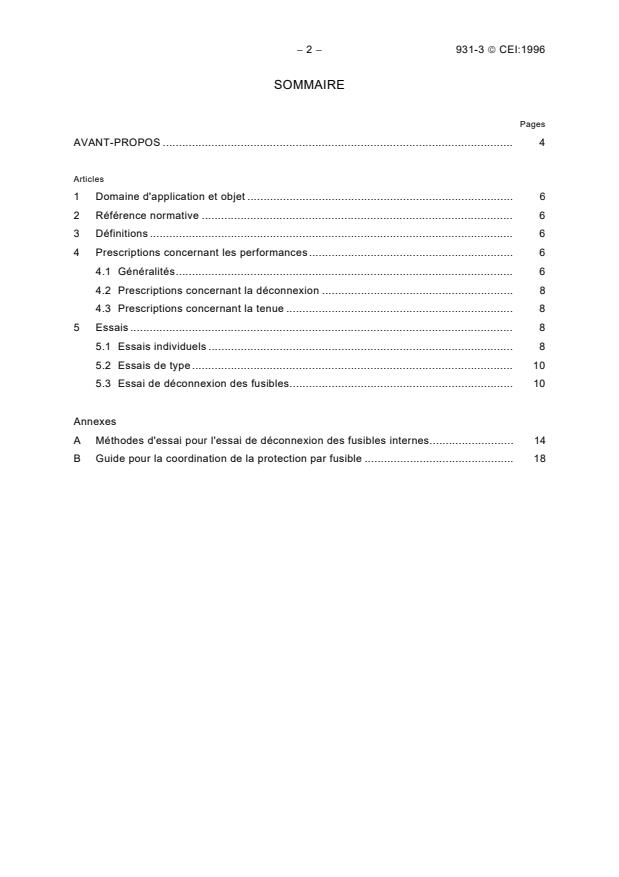

− 2 − 931-3 CEI:1996
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d'application et objet . 6
2 Référence normative . 6
3 Définitions . 6
4 Prescriptions concernant les performances. 6
4.1 Généralités. 6
4.2 Prescriptions concernant la déconnexion . 8
4.3 Prescriptions concernant la tenue . 8
5 Essais . 8
5.1 Essais individuels . 8
5.2 Essais de type. 10
5.3 Essai de déconnexion des fusibles. 10
Annexes
A Méthodes d'essai pour l'essai de déconnexion des fusibles internes. 14
B Guide pour la coordination de la protection par fusible . 18
---------------------- Page: 4 ----------------------
931-3 IEC:1996 − 3 −
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope and object. 7
2 Normative reference . 7
3 Definitions . 7
4 Performance requirements. 7
4.1 General . 7
4.2 Disconnecting requirements. 9
4.3 Withstand requirements . 9
5 Tests. 9
5.1 Routine tests . 9
5.2 Type tests . 11
5.3 Disconnecting test on fuses . 11
Annexes
A Test procedures for the disconnecting test on internal fuses . 15
B Guide for coordination of fuse protection. 19
---------------------- Page: 5 ----------------------
− 4 − 931-3 CEI:1996
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
CONDENSATEURS SHUNT DE PUISSANCE NON AUTORÉGÉNÉRATEURS
POUR RÉSEAUX À COURANT ALTERNATIF
DE TENSION ASSIGNÉE INFÉRIEURE OU ÉGALE À 1 000 V –
Partie 3: Fusibles internes
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité
national intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et
non gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore
étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord
entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la
mesure du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux
intéressés sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer
de façon transparente, dans toute la mesure possible, les Normes Internationales de la CEI dans leurs
normes nationales et régionales. Toute divergence entre la recommandation de la CEI et la norme nationale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa
responsabilité n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 931-3 a été établie par le comité d'études 33 de la CEI:
Condensateurs de puissance.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
33/223/FDIS 33/246/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
L'annexe A fait partie intégrante de cette norme.
L'annexe B est donnée uniquement à titre d'information.
Cette publication et la CEI 60871-4 (1996), annulent et remplacent la CEI 60595 (1977).
---------------------- Page: 6 ----------------------
931-3 IEC:1996 − 5 −
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
SHUNT POWER CAPACITORS OF THE NON-SELF-HEALING TYPE
FOR AC SYSTEMS HAVING A RATED VOLTAGE
UP TO AND INCLUDING 1 000 V –
Part 3: Internal fuses
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization
comprising all national electrotechnical committees (IEC National Committees). The object of the IEC is to
promote international co-operation on all questions concerning standardization in the electrical and electronic
fields. To this end and in addition to other activities, the IEC publishes International Standards. Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt
with may participate in this preparatory work. International, governmental and non-governmental organizations
liaising with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters, express as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the
form of standards, technical reports or guides and they are accepted by the National Committees in that
sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the
subject of patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 931-3 has been prepared by IEC technical committee 33: Power
capacitors.
The text of this standard is based on the following documents:
FDIS Report on voting
33/223/FDIS 33/246/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A forms an integral part of this standard.
Annex B is for information only.
This publication, together with IEC 60871-4 (1996), cancels and replaces IEC 60593 (1977).
---------------------- Page: 7 ----------------------
− 6 − 931-3 CEI:1996
CONDENSATEURS SHUNT DE PUISSANCE NON AUTORÉGÉNÉRATEURS
POUR RÉSEAUX À COURANT ALTERNATIF
DE TENSION ASSIGNÉE INFÉRIEURE OU ÉGALE À 1 000 V −
Partie 3: Fusibles internes
1 Domaine d'application et objet
La présente partie de la CEI 931 s'applique aux fusibles internes qui sont destinés à isoler les
éléments en défaut d'un condensateur ou le condensateur unitaire, et permettre ainsi le
maintien en service de la partie saine de l'unité et de la batterie à laquelle cette unité est
raccordée. Ils ne sont pas destinés à se substituer à un dispositif de coupure, par exemple un
disjoncteur ou une protection externe de la batterie de condensateurs ou une partie de celle-ci.
La présente partie de la CEI 931 a pour objet de formuler des prescriptions relatives aux
performances et aux essais et de fournir un guide pour la coordination de la protection par
fusibles internes.
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est
faite, constituent des dispositions valables pour la présente partie de la CEI 931. Au moment
de la publication, l'édition indiquée était en vigueur. Tout document normatif est sujet à révision
et les parties prenantes aux accords fondés sur la présente partie de la CEI 931 sont invitées à
rechercher la possibilité d'appliquer l'édition la plus récente du document normatif indiqué ci-
après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en
vigueur.
CEI 931-1: 1989, Condensateurs shunt de puissance non autorégénérateurs destinés à être
utilisés sur des réseaux à courant alternatif de tension assignée inférieure ou égale à 1 000 V −
Première partie: Généralités − Caractéristiques fonctionnelles, essais et valeurs assignées −
Règles de sécurité − Guide d'installation et d'exploitation
Amendement 1 (1991)
3 Définitions
Pour les besoins de la présente partie de la CEI 931, les définitions de la CEI 931-1
s'appliquent.
4 Prescriptions concernant les performances
4.1 Généralités
Le fusible est connecté en série avec le ou les éléments qu'il doit isoler si ce ou ces éléments
se mettent en défaut. Les plages de courant et tension du fusible dépendent donc de la
conception du condensateur et, dans certains cas, également de la batterie à laquelle il est
connecté.
---------------------- Page: 8 ----------------------
931-3 IEC:1996 − 7 −
SHUNT POWER CAPACITORS OF THE NON-SELF-HEALING TYPE
FOR AC SYSTEMS HAVING A RATED VOLTAGE
UP TO AND INCLUDING 1 000 V –
Part 3: Internal fuses
1 Scope and object
This part of IEC 931 applies to internal fuses which are designed to isolate faulty capacitor
elements or a capacitor unit, in order to allow operation of the remaining parts of that capacitor
unit and the bank in which the capacitor unit is connected. Such fuses are not a substitute for a
switching device such as a circuit-breaker, or for external protection of the capacitor bank or
any part thereof.
The object of this part of IEC 931 is to formulate requirements regarding performance and
testing and to provide a guide for co-ordination of fuse protection.
2 Normative reference
The following normative document contains provisions which, through reference in this text,
constitute provisions of this part of IEC 931. At the time of publication, the edition indicated was
valid. All normative documents are subject to revision, and parties to agreements based on this
part of IEC 931 are encouraged to investigate the possibility of applying the most recent edition
of the normative document indicated below. Members of IEC and ISO maintain registers of
currently valid International Standards.
IEC 931-1: 1989, Shunt power capacitors of the non-self-healing type for a.c. systems having a
rated voltage up to and including 1 000 V − Part 1: General − Performance, testing and rating
− Safety requirements − Guide for installation and operation
Amendment 1 (1991)
3 Definitions
For the purpose of this part of IEC 931, the definitions of IEC 931-1 apply.
4 Performance requirements
4.1 General
The fuse is connected in series to the element(s) which the fuse is intended to isolate if the
element(s) becomes faulty. The range of currents and voltages for the fuse is therefore
dependent on the capacitor design, and in some cases also on the bank in which the fuse is
connected.
---------------------- Page: 9 ----------------------
− 8 − 931-3 CEI:1996
Les prescriptions sont valables pour une batterie ou un condensateur raccordés à des
disjoncteurs fonctionnant sans réamorçage. Si les disjoncteurs sont sujets à réamorçage,
d'autres prescriptions doivent faire l'objet d'un accord entre constructeur et acheteur.
Le fonctionnement d'un fusible interne est en général déterminé par l'un des deux facteurs ci-
après ou par les deux:
− l'énergie fournie par la décharge des éléments ou des unités connectés en parallèle avec
l'élément ou l'unité en défaut;
− le courant de défaut à fréquence industrielle.
Prescriptions concernant la déconnexion
4.2
Le fusible doit déconnecter l'élément en défaut lorsque le claquage électrique des éléments se
produit sous une tension entre les bornes de l'unité, à l'instant du défaut, comprise entre une
valeur inférieure uU=×0,9 2 et une valeur supérieure (instantanée) uU=×1,5 2 .
1N 2N
Les valeurs u et u sont basées sur la tension qui peut normalement exister entre les bornes
1 2
du condensateur unitaire à l'instant où l'élément claque.
La valeur u est de nature transitoire et on a tenu compte de l'amortissement des circuits.
2
Si l'acheteur spécifie des valeurs u et u différentes de celles indiquées, par exemple pour
1 2
des condensateurs pour filtre, les limites inférieure et supérieure de la tension d'essai doivent
être modifiées conformément à un accord entre le constructeur et l'acheteur.
4.3 Prescriptions concernant la tenue
4.3.1 Après le fonctionnement du fusible, l'intervalle créé par la fusion du fusible doit
supporter la pleine tension des éléments ou la pleine tension entre les bornes du condensateur
déconnecté, plus toute tension de déséquilibre due à l'ouverture du circuit, ainsi que toute
surtension transitoire de courte durée survenant normalement durant la vie du condensateur.
4.3.2 Au cours de la vie du condensateur, les fusibles doivent être capables de supporter en
permanence un courant égal ou supérieur au courant maximal admissible de l'unité divisé par
le nombre de fusibles en parallèle.
4.3.3 Les fusibles doivent être capables de supporter les courants d'appel dus aux
manoeuvres d'ouverture et de fermeture prévues au cours de la vie du condensateur.
4.3.4 Les fusibles connectés aux éléments sains doivent être capables de supporter les
courants de décharge dus au claquage d'éléments.
4.3.5 Les fusibles doivent être capables de supporter les courants de défaut consécutifs aux
courts-circuits se produisant sur la batterie, à l'extérieur de la ou des unités, dans la plage de
tensions spécifiée en 4.2.
5 Essais
Essais individuels
5.1
Les fusibles doivent être en mesure de satisfaire à tous les essais individuels d'un
condensateur unitaire selon la CEI 931-1.
---------------------- Page: 10 ----------------------
931-3 IEC:1996 − 9 −
The requirements are valid for a bank or a capacitor switched by restrike-free circuit-breakers.
If the circuit-breakers are not restrike-free, other requirements shall be agreed between
manufacturer and purchaser.
The operation of an internal fuse is in general determined by one or both of the two following
factors:
− the discharge energy from elements or units connected in parallel with the faulty element
or un
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
