IEC 61334-4-33:1998

Distribution automation using distribution line carrier systems - Part 4-33: Data communication protocols - Data link layer - Connection oriented protocol

Covers the services required by the data communication protocol (DCP) logical link control (LLC) sublayer entity at the logical interfaces with the LLC -user layer and the MAC sublayer, using the connection-oriented LLC procedures.
This publication is of high relevance for Smart Grid.

Automatisation de la distribution à l'aide de systèmes de communication à courants porteurs - Partie 4-33: Protocoles de communication de données - Couche liaison de données - Protocole orienté connexion

Couvre les services exigés par l'entité de la sous-couche contrôle de liaison logique (LLC) du protocole de communication de données, aux interfaces logiques entre la couche utilisateur LLC et la sous-couche MAC, en utilisant les procédures LLC en mode orienté connexion.

General Information

• Status: Published
• Publication Date: 09-Jul-1998
• ICS: 29.240.20 - Power transmission and distribution lines
• ICS: 33.200 - Telecontrol. Telemetering
• Technical Committee: TC 57 - Power systems management and associated information exchange
• Drafting Committee: WG 9 - TC 57/WG 9
• Current Stage: PPUB - Publication issued
• Start Date: 10-Jul-1998
• Completion Date: 31-Aug-1998

Overview

IEC 61334-4-33:1998 is an international standard developed by the International Electrotechnical Commission (IEC) that specifies connection-oriented protocols for the data link layer within distribution automation systems utilizing distribution line carrier (DLC) communication. This standard focuses on the Logical Link Control (LLC) sublayer, defining the required services at logical interfaces with the LLC-user layer and the Medium Access Control (MAC) sublayer.

The standard is particularly relevant for Smart Grid applications, emphasizing reliable, bidirectional, and timely data communications in electricity distribution networks. By establishing procedures and interactions at the LLC sublayer, IEC 61334-4-33 supports efficient networked communications and time-critical operations in power system automation.

Key Topics

• Connection-Oriented LLC Procedures:
  The standard details services and procedures to establish, maintain, and terminate logical connections between nodes. This ensures controlled, reliable data transfer, which is essential for operations that require response assurance and error recovery.

• Service Specification and Interface Definition:
  IEC 61334-4-33 outlines the interactions and service primitives at the interface between the LLC and both user and MAC sublayers, supporting:

  • DL_Data, DL_Open, DL_Connect, DL_Disconnect, DL_Close, and DL_Test request and confirmation functions
  • Indication and confirmation mechanisms for each service (e.g., DL_Data.indication, DL_Disconnect.confirm, etc.)

• Protocol Data Unit (PDU) Structure:
  The standard defines formats and fields for LLC Protocol Data Units (LLC_PDU), specifying address and control information for effective message delivery.

• Quality and Reliability:
  Connection-oriented mode enhances communication reliability through mechanisms such as message flow control and automatic retries upon transmission errors, critical for utility communications.

• Practical Extensions:
  IEC 61334-4-33 allows for LLU service primitives to also support connectionless, unacknowledged data transfers by adjusting service parameters, maintaining compatibility with other protocol parts (notably IEC 61334-4-32).

Applications

IEC 61334-4-33 is a foundational protocol for distribution line carrier systems in the context of distribution automation. Its typical applications include:

• Smart Grid Communication:
  Ensures reliable data exchanges for automation in modern electric grids, supporting functions such as automated meter reading, fault detection, and remote control.

• Internode Communications:
  Supports communications between substations, and between field devices and control centers, where guaranteed message delivery and response are required.

• Time-Critical Operations:
  Suitable for control and protection applications that demand minimal latency and deterministic responses following network events.

• Network Integration:
  By providing defined interfaces and services, the standard enables vendors and utilities to develop interoperable devices and systems within automated power distribution networks.

Related Standards

• IEC 61334-4-32:
  Specifies the connectionless LLC protocol for distribution automation using DLC systems. IEC 61334-4-33 complements this by focusing on connection-oriented procedures.

• IEC 61334 Series:
  A comprehensive suite covering various aspects of distribution line carrier systems for power distribution automation, including physical layer, data link layer, and application protocols.

• IEC 60050, IEC 60027, IEC 60417, IEC 60617:
  Provide foundational terminology, symbols, and diagram conventions used across electrotechnical standards, including IEC 61334-4-33.

Practical Value

Implementing IEC 61334-4-33 facilitates interoperability, reliability, and standardization for communication protocols in automated power distribution systems. It enables utilities and manufacturers to build robust, secure, and responsive communication infrastructures essential for advancing Smart Grid technologies and enhancing operational efficiency in electricity distribution.

By adhering to IEC 61334-4-33, stakeholders ensure that their systems are compatible with international best practices, paving the way for future-proof, scalable distribution automation solutions.

Standards Content (Sample)

NORME
CEI
INTERNATIONALE
IEC
61334-4-33
INTERNATIONAL
Première édition
STANDARD
First edition
1998-07
Automatisation de la distribution à l’aide
de systèmes de communication
à courants porteurs –
Partie 4-33:
Protocoles de communication de données –
Couche liaison de données –
Protocole orienté connexion
Distribution automation using
distribution line carrier systems –
Part 4-33:
Data communication protocols –
Data link layer –
Connection oriented protocol
Numéro de référence
Reference number
CEI / IEC 61 334-4-33: 1998

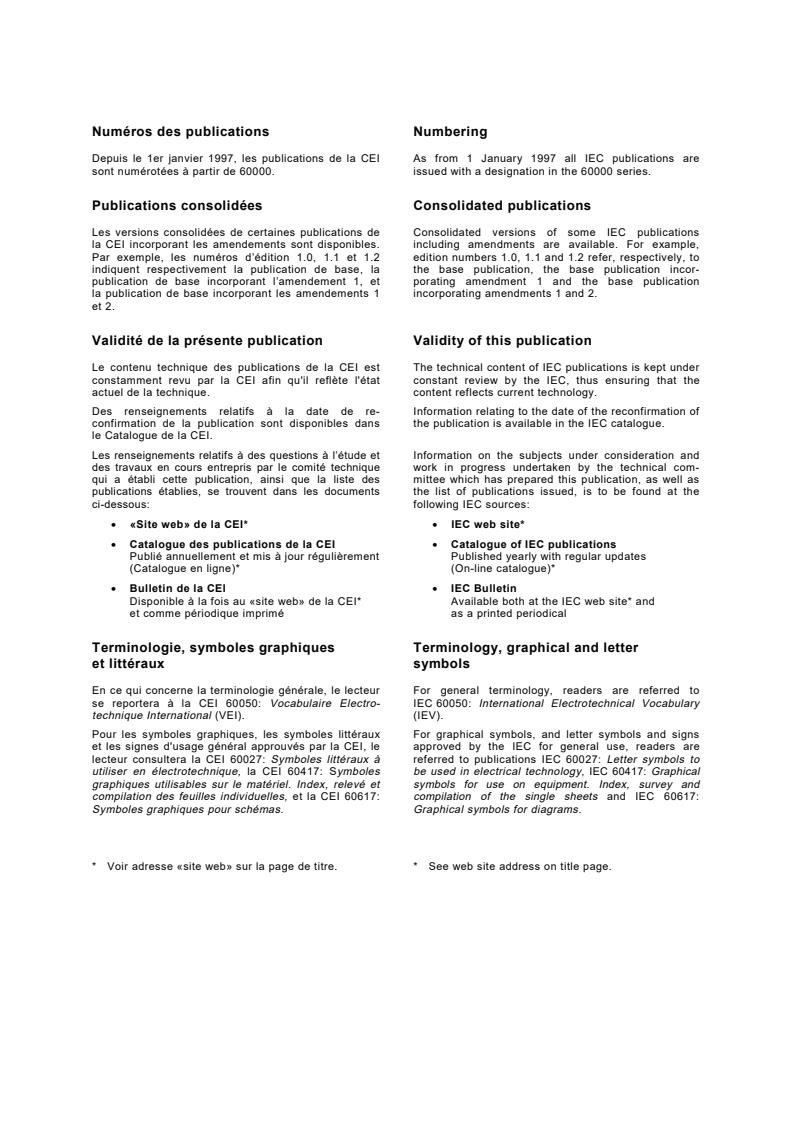

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication
la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de re- Information relating to the date of the reconfirmation of
confirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical com-
qui a établi cette publication, ainsi que la liste des mittee which has prepared this publication, as well as
publications établies, se trouvent dans les documents the list of publications issued, is to be found at the
ci-dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
61334-4-33
INTERNATIONAL
Première édition
STANDARD
First edition
1998-07
Automatisation de la distribution à l’aide
de systèmes de communication
à courants porteurs –
Partie 4-33:
Protocoles de communication de données –
Couche liaison de données –
Protocole orienté connexion
Distribution automation using
distribution line carrier systems –
Part 4-33:
Data communication protocols –
Data link layer –
Connection oriented protocol
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE U
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

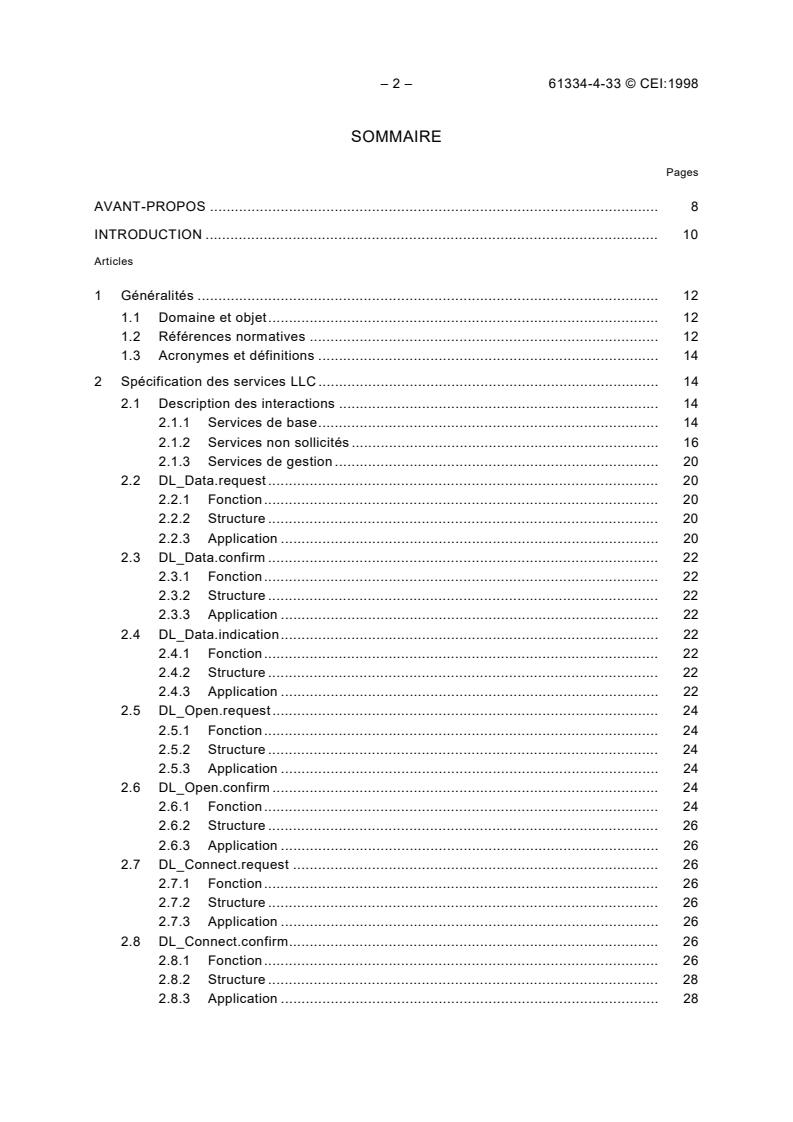

– 2 – 61334-4-33 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 8
INTRODUCTION . 10
Articles
1 Généralités. 12
1.1 Domaine et objet. 12
1.2 Références normatives. 12
1.3 Acronymes et définitions . 14
2 Spécification des services LLC . 14
2.1 Description des interactions . 14
2.1.1 Services de base. 14
2.1.2 Services non sollicités . 16
2.1.3 Services de gestion . 20
2.2 DL_Data.request. 20
2.2.1 Fonction. 20
2.2.2 Structure. 20
2.2.3 Application. 20
2.3 DL_Data.confirm. 22
2.3.1 Fonction. 22
2.3.2 Structure. 22
2.3.3 Application. 22
2.4 DL_Data.indication. 22
2.4.1 Fonction. 22
2.4.2 Structure. 22
2.4.3 Application. 22
2.5 DL_Open.request. 24
2.5.1 Fonction. 24
2.5.2 Structure. 24
2.5.3 Application. 24
2.6 DL_Open.confirm. 24
2.6.1 Fonction. 24
2.6.2 Structure. 26
2.6.3 Application. 26
2.7 DL_Connect.request. 26
2.7.1 Fonction. 26
2.7.2 Structure. 26
2.7.3 Application. 26
2.8 DL_Connect.confirm. 26
2.8.1 Fonction. 26
2.8.2 Structure. 28
2.8.3 Application. 28

61334-4-33 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 9
INTRODUCTION . 11
Clause
1 General. 13
1.1 Scope and object . 13
1.2 Normative references. 13
1.3 Acronyms and definitions . 15
2 LLC service specification. 15
2.1 Overview of interactions . 15
2.1.1 Basic services. 15
2.1.2 Unsolicited services. 17
2.1.3 Management services. 21
2.2 DL_Data.request. 21
2.2.1 Function. 21
2.2.2 Structure. 21
2.2.3 Use. 21
2.3 DL_Data.confirm. 23
2.3.1 Function. 23
2.3.2 Structure. 23
2.3.3 Use. 23
2.4 DL_Data.indication. 23
2.4.1 Function. 23
2.4.2 Structure. 23
2.4.3 Use. 23
2.5 DL_Open.request. 25
2.5.1 Function. 25
2.5.2 Structure. 25
2.5.3 Use. 25
2.6 DL_Open.confirm. 25
2.6.1 Function. 25
2.6.2 Structure. 27
2.6.3 Use. 27
2.7 DL_Connect.request. 27
2.7.1 Function. 27
2.7.2 Structure. 27
2.7.3 Use. 27
2.8 DL_Connect.confirm. 27
2.8.1 Function. 27
2.8.2 Structure. 29
2.8.3 Use. 29

– 4 – 61334-4-33 © CEI:1998
Articles Pages
2.9 DL_Disconnect.request. 28
2.9.1 Fonction. 28
2.9.2 Structure. 28
2.9.3 Application. 28
2.10 DL_Disconnect.confirm. 30
2.10.1 Fonction. 30
2.10.2 Structure. 30
2.10.3 Application. 30
2.11 DL_Disconnect.indication. 30
2.11.1 Fonction. 30
2.11.2 Structure. 32
2.11.3 Application. 32
2.12 DL_Close.request. 32
2.12.1 Fonction. 32
2.12.2 Structure. 32
2.12.3 Application. 32
2.13 DL_Close.confirm. 34
2.13.1 Fonction. 34
2.13.2 Structure. 34
2.13.3 Application. 34
2.14 DL_Test.request. 34
2.14.1 Fonction. 34
2.14.2 Structure. 34
2.14.3 Fonction. 36
2.15 DL_Test.confirm . 36
2.15.1 Fonction. 36
2.15.2 Structure. 36
2.15.3 Application. 36
3 Interface entre les sous-couches MAC et LLC . 36
3.1 Description des interactions . 36
3.2 MA_Data.request. 36
3.2.1 Fonction. 36
3.2.2 Structure. 38
3.2.3 Application. 38
3.3 MA_Data.confirm. 38
3.3.1 Fonction. 38
3.3.2 Structure. 38
3.3.3 Application. 38
3.4 MA_Data.indication. 38
3.4.1 Fonction. 38
3.4.2 Structure. 40
3.4.3 Application. 40

61334-4-33 © IEC:1998 – 5 –
Clause Page
2.9 DL_Disconnect.request. 29
2.9.1 Function. 29
2.9.2 Structure. 29
2.9.3 Use. 29
2.10 DL_Disconnect.confirm. 31
2.10.1 Function. 31
2.10.2 Structure. 31
2.10.3 Use. 31
2.11 DL_Disconnect.indication. 31
2.11.1 Function. 31
2.11.2 Structure. 33
2.11.3 Use. 33
2.12 DL_Close.request. 33
2.12.1 Function. 33
2.12.2 Structure. 33
2.12.3 Use. 33
2.13 DL_Close.confirm. 35
2.13.1 Function. 35
2.13.2 Structure. 35
2.13.3 Use. 35
2.14 DL_Test.request. 35
2.14.1 Function. 35
2.14.2 Structure. 35
2.14.3 Use. 37
2.15 DL_Test.confirm. 37
2.15.1 Function. 37
2.15.2 Structure. 37
2.15.3 Use. 37
3 LLC To MAC sublayer interface . 37
3.1 Overview of interactions . 37
3.2 MA_Data.request. 37
3.2.1 Function. 37
3.2.2 Structure. 39
3.2.3 Use. 39
3.3 MA_Data.confirm. 39
3.3.1 Function. 39
3.3.2 Structure. 39
3.3.3 Use. 39
3.4 MA_Data.indication. 39
3.4.1 Function. 39
3.4.2 Structure. 41
3.4.3 Use. 41

– 6 – 61334-4-33 © CEI:1998
Articles Pages
4 Structure des unités de données du LLC_PDU . 40
4.1 Structure générale. 40
4.2 Format des LLC_PDU . 40
4.3 Champs Adresse. 40
4.3.1 Adresse de destination Lsap individuelle ou-de groupe . 42
4.3.2 Adresses prédéfinies. 42
4.4 Champ de contrôle. 42
4.5 LLC_PDU invalides. 44
5 Description des procédures LLC. 44
5.1 Description générale. 44
5.1.1 Procédures d’adressage. 44
5.1.2 Transmission des L_pdu . 44
5.1.3 Transmission d’information . 46
5.1.4 Traitement des dépassements de délais. 46
5.1.5 Réception de l’information. 46
5.1.6 Mise en place d’une connexion. 48
5.1.7 Fermeture d’une connexion . 48
5.1.8 Séquence d’essai. 48
5.1.9 Conditions de rejet de trame . 50
5.1.10 Liste des paramètres LLC . 50
5.1.10.1 Longueur d'une PDU . 50
5.1.10.2 Service_Class MAC disponible . 50
5.1.10.3 Rôle de la station LLC. 50

61334-4-33 © IEC:1998 – 7 –
Clause Page
4 LLC protocol data unit structure (LLC PDU) . 41
4.1 General. 41
4.2 LLC_PDU format. 41
4.3 Address fields. 41
4.3.1 Individual and group destination Lsap . 43
4.3.2 Predefined addresses. 43
4.4 Control field. 43
4.5 Invalid LLC_PDU. 45
5 LLC procedures description. 45
5.1 Overview of the procedures. 45
5.1.1 Procedure for addressing . 45
5.1.2 L_pdu transmission. 45
5.1.3 Information transmission. 47
5.1.4 Time-out recovery. 47
5.1.5 Information reception. 47
5.1.6 Connection set-up. 49
5.1.7 Connection close-down. 49
5.1.8 Test sequence. 49
5.1.9 Frame reject conditions. 51
5.1.10 List of the LLC parameters . 51
5.1.10.1 Length of a PDU . 51
5.1.10.2 MAC available Service_Class. 51
5.1.10.3 LLC station role. 51

– 8 – 61334-4-33 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
AUTOMATISATION DE LA DISTRIBUTION À L’AIDE DE SYSTÈMES
DE COMMUNICATION À COURANTS PORTEURS –
Partie 4-33: Protocoles de communication de données –
Couche liaison de données – Protocole orienté connexion
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61334-4-33 a été établie par le comité d’études 57 de la CEI:
Conduite des systèmes de puissance et communications associées.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
57/355/FDIS 57/369/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La présente norme doit être utilisée conjointement avec la CEI 61334-4-32. Elle a été établie
sur la base de la première édition (1996) de cette norme.

61334-4-33 © IEC:1998 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
DISTRIBUTION AUTOMATION USING DISTRIBUTION
LINE CARRIER SYSTEMS –
Part 4-33: Data communication protocols –
Data link layer – Connection oriented protocol
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61334-4-33 has been prepared by IEC technical committee 57:
Power system control and associated communications.
The text of this standard is based on the following documents:
FDIS Report on voting
57/355/FDIS 57/369/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This standard is to be used in conjunction with IEC 61334-4-32. It was established on the basis
of the first edition (1996) of that standard.

– 10 – 61334-4-33 © CEI:1998
INTRODUCTION
La présente partie de la CEI 61334 est étroitement liée à la CEI 61334-4-32 qui se réfère au
protocole LLC en mode sans connexion comme à un exemple de l’utilisation des services de
LLC par l’utilisateur LLC dans le cas d’une architecture simplifiée (voir 1.1 de la CEI 61334-4-32).
Cette norme montre comment les services LLC de base sont fournis au travers du protocole
LLC en mode orienté connexion (CO). Le mode CO est principalement utilisé dans une
implémentation de réseau, pour des communications entre noeuds et pour des applications
sensibles au temps et où l’horloge de répétition, pour les erreurs de transmission, doit être très
liée aux caractéristiques de liaison de chaque sous-réseau.
L’avantage principal, quand on utilise le mode CO plutôt que le mode sans connexion, est la
qualité des services LLC fournis en termes de fiabilité, de contrôle de flux de livraison de
messages et de reprises automatiques en cas d’erreur de transmission.
Il convient de noter que les primitives de service LLC permettent un service de transfert de
données sans connexion et sans accusé de réception à l’interface avec l’utilisateur LLC en
utilisant une valeur spécifique du paramètre de la qualité du service tout en conservant la
sémantique des services décrits dans la CEI 61334-4-32 en conséquence, dans la présente
norme, seules seront fournies les spécifications supplémentaires ou les modifications
nécessaires à l’invocation du protocole LLC CO, et dans un souci de clarification, elles sont
rédigées en utilisant ou en reprenant la même structure de texte que dans la CEI 61334-4-32.
Les unités de données de protocole (PDU = protocol data unit) dans la présente norme sont
spécifiées en format orthogonal conformément à ceux de la CEI 61334-4-32, de façon que les
deux jeux de procédures puissent partager les mêmes liaisons: la façon de synchroniser
l’utilisation des liaisons des deux jeux de procédures est en dehors du domaine d’application
de la présente norme.
La procédure LLC CO permet des services de transfert de données bidirectionnels en duplex
intégral entre une station primaire et un certain nombre de stations secondaires: le rôle de la
station primaire peut néanmoins être changé au cours du temps; la façon de gérer cela est en
dehors du domaine d’application de la présente norme.
Pour augmenter l’efficacité du protocole, au niveau de la configuration du système, il est
possible de définir deux types de formats de PDU LLC-CO en fonction du nombre d’utilisateurs
LLC-CO, comme il est indiqué ci-dessous:
LLC-CO type 1: le format du PDU LLC comporte des champs DSAP et SSAP parce qu’il y a
plus d’un utilisateur LLC-CO (figure 6).
LLC-CO type 2: le format du PDU LLC ne comporte pas de champs DSAP et SSAP car il n’y a
qu’un seul utilisateur LLC-CO (figure 7).

61334-4-33 © IEC:1998 – 11 –
INTRODUCTION
This part of IEC 61334 is closely related to IEC 61334-4-32 that refers to the connectionless
mode LLC protocol as an example of the use of LLC services by the LLC user in the case of
collapsed architecture (see 1.1 of IEC 61334-4-32). This standard shows how the basic LLC
services are provided through a connection-oriented mode (CO) LLC protocol. The CO mode is
mainly used for internode communications in networked implementations and for time-critical
applications where the retry timer on transmission errors needs to be closely tied to each
subnetwork link characteristics.
The main addition, while using the CO mode instead of connectionless, is in the provided
quality of LLC service, in terms of reliability in message flow-controlled delivery and automatic
retries on transmission error.
It should be noted that the LLC service primitives allow a connectionless, unacknowledged data
transfer at the LLC user interface, with use of specific quality of service parameter values,
saving the semantics of the services described in IEC 61334-4-32 so, in this standard, only the
additional specifications or changes, needed when invoking the LLC CO protocol, are provided
and, for the sake of clearness, they are reported using or recalling the same text structure as
in IEC 61334-4-32.
Protocol data units of this standard are specified with orthogonal formats in respect of those in
IEC 61334-4-32, so that both the sets of procedures can share the same link: the way to
synchronize the use of the link by the two sets of procedures is outside the scope of this
standard.
The LLC CO procedure allows bidirectional, full duplex data transfer services between a
primary station and a number of secondary stations: nevertheless, the primary station role
could be changed during the time and the way to manage that is outside the scope of this
standard.
To improve the efficiency of the protocol, at system configuration level, it is possible to define
two types of LLC-CO PDU formats according to the number of users of LLC-CO as indicated
below:
LLC-CO Type 1: the LLC PDU format presents DSAP and SSAP fields because there are more
than one LLC-CO user (figure 6).
LLC-CO Type 2: the LLC PDU format does not present DSAP and SSAP fields because there
is only one LLC-CO user (figure 7).

– 12 – 61334-4-33 © CEI:1998
AUTOMATISATION DE LA DISTRIBUTION À L’AIDE DE SYSTÈMES
DE COMMUNICATION À COURANTS PORTEURS –
Partie 4-33: Protocoles de communication de données –
Couche liaison de données – Protocole orienté connexion
1 Généralités
1.1 Domaine et objet
La présente partie de la CEI 61334 couvre les services exigés de, ou par, l’entité de la sous-
couche contrôle de liaison logique (LLC = logical link control) du protocole de communication
de données (DCP = data communication protocol), aux interfaces logiques entre la couche
utilisateur LLC et la sous-couche MAC, en utilisant le procédures LLC en mode orienté
connexion.
Les services sont spécifiés pour montrer le flux d’informations entre l’utilisateur LLC et les
services MAC, en décrivant les primitives de service ainsi que les paramètres qui caractérisent
chaque service: ces primitives de service sont celles qui sont spécifiées dans la CEI 61334-4-32 et
dans la présente norme; seuls sont présentés les détails spécifiques et les modifications pour
des procédures en mode orienté connexion.
Les primitives dans la présente norme sont associées au protocole LLC en mode orienté
connexion (CO), fournissant des services sans connexion: un mode de transfert de données en
dehors du contexte de connexion est aussi fourni et harmonisé avec les procédures CO.
La façon de mettre en place, de fermer et de surveiller le statut de connexion est fournie à
l’entité de gestion de la sous-couche LLC, au travers des primitives de services et ces services
ne sont pas disponibles à l’interface avec l’utilisateur LLC.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61334. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 61334 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l’ISO possèdent la
registre des Normes internationales en vigueur.
CEI 61334-4-32:1996, Automatisation de la distribution à l’aide de systèmes de communication
à courants porteurs – Partie 4: Protocoles de communication de données – Section 32: Couche
de liaison de données – Contrôle de liaison logique (LLC)
ISO/IEC 4335:1993, Technologies de l’information – Télécommunications et échange d’informations
entre systèmes – Procédures de commande de liaison de donnés à haut niveau (HDLC) –
Eléments de procédures (publiée actuellement en anglais seulement)

61334-4-33 © IEC:1998 – 13 –
DISTRIBUTION AUTOMATION USING DISTRIBUTION
LINE CARRIER SYSTEMS –
Part 4-33: Data communication protocols –
Data link layer – Connection oriented protocol
1 General
1.1 Scope and object
This part of IEC 61334 covers the services required of, or by, the data communication protocol
(DCP) logical link control (LLC) sublayer entity at the logical interfaces with the LLC-user layer
and the MAC sublayer, using the connection-oriented LLC procedures.
Services are specified showing the information flow between the LLC user and the MAC
service, by describing the service primitives and parameters which characterize each service:
these service primitives are those specified in IEC 61334-4-32 and in this standard, only the
specific details and changes for connection-oriented procedures are given.
The primitives in this standard are associated with the connection-oriented mode (CO) LLC
protocol, providing connectionless services: a data transfer mode outside the connection
context is also provided and harmonized with the CO procedures.
The way to set up, close down and monitor the connection status is provided through services
primitives to the LLC sublayer management entity and these services are not made available to
the LLC user interface.
1.2 Normative references
The
...
