ISO 3284:1974

Continuous mechanical handling equipment for loose bulk materials - Dimensions of bends for use in pneumatic handling

Specifies the dimensions of bends for use in pneumatic handling for loose bulk materials for the three series: light, moderate and heavy duty service.

Engins de manutention continue pour produits en vrac — Dimensions des coudes pour la manutention pneumatique

General Information

• Status: Published
• Publication Date: 30-Nov-1974
• ICS: 53.040.30 - Pneumatic transport and its components
• Technical Committee: ISO/TC 101 - Continuous mechanical handling equipment
• Drafting Committee: ISO/TC 101 - Continuous mechanical handling equipment
• Current Stage: 9093 - International Standard confirmed
• Start Date: 05-May-2025
• Completion Date: 13-Dec-2025

Overview

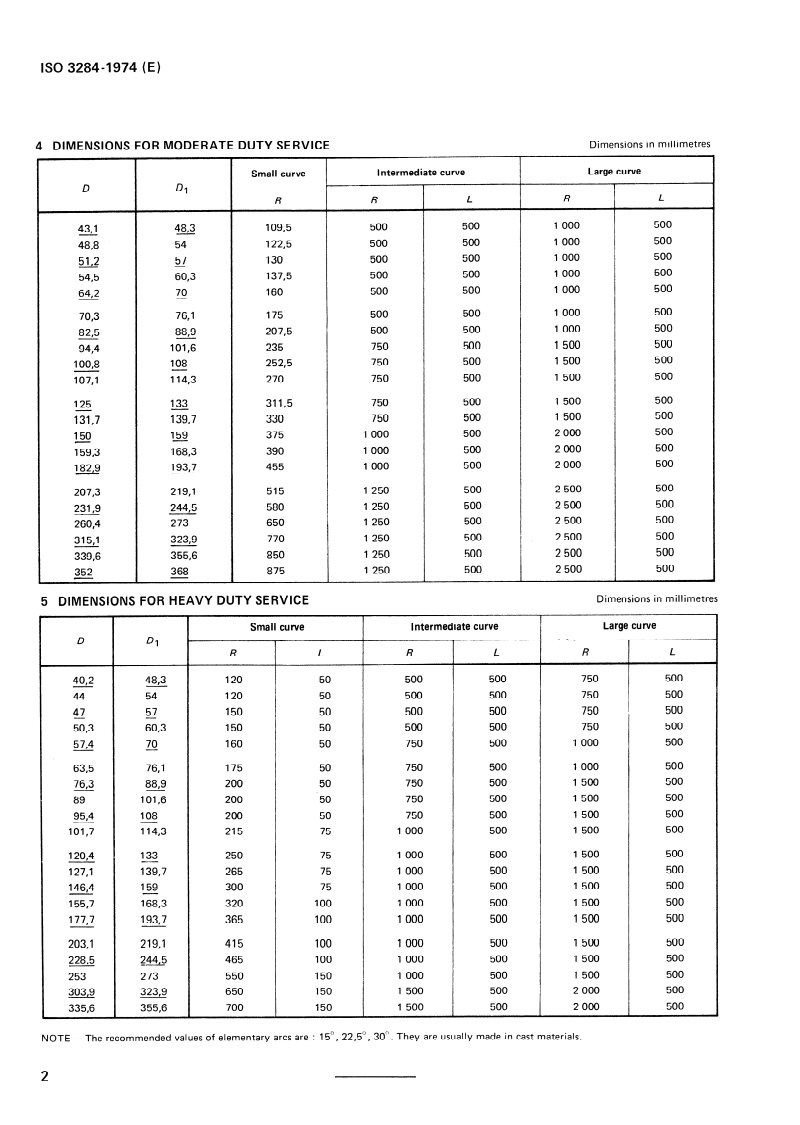

ISO 3284:1974 specifies the dimensions of bends (elbows) used in pneumatic handling systems for loose bulk materials. Published by ISO/TC 101 (Continuous mechanical handling equipment), the standard defines geometric parameters for pipe bends in three duty series - light, moderate and heavy - and gives tabulated dimensions (in millimetres) for small, medium and large curvature options. The document supports consistent design, manufacture and interchangeability of pneumatic conveying elbows for bulk material handling.

Key topics and requirements

• Scope: Dimensions of bends for pneumatic handling of loose bulk materials for three service series (light, medium, heavy).
• Geometric symbols and parameters:
  • D = inner diameter
  • R = mean radius of curvature
  • Dl = outer diameter of the pipe
  • L = length of straight sleeve (manchette droite)
• Curvature classes: Small, medium and large curvature options are tabulated for each duty series.

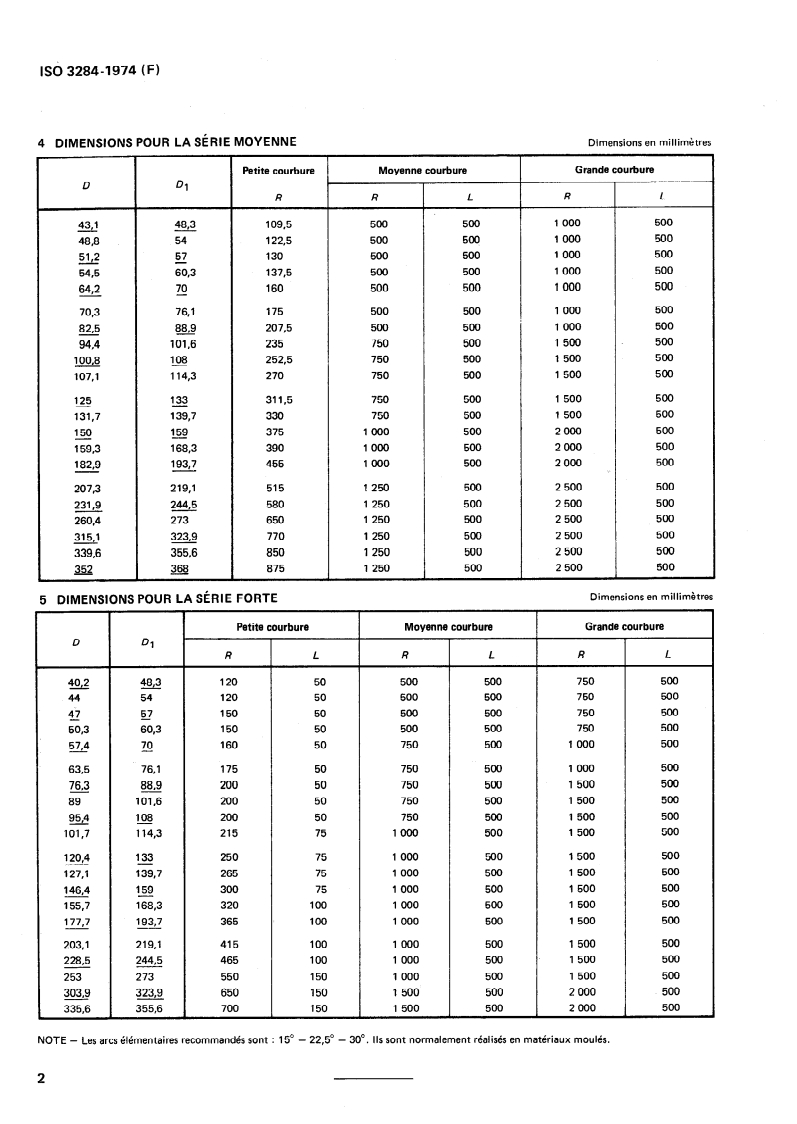

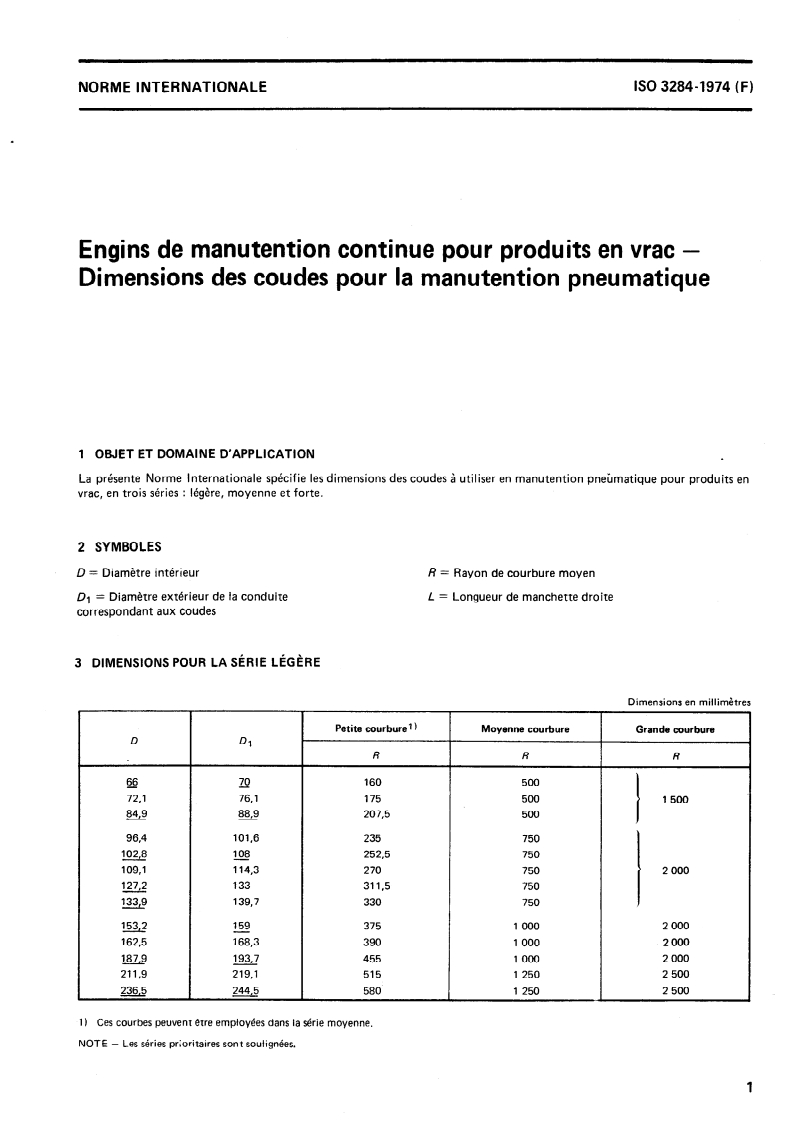

• Dimensional tables: Provide specific D, Dl, R and L values (dimensions in millimetres). Typical table entries include diameters and radii across a practical range (examples in the standard span diameters from about 48.3 mm up to about 355.6 mm).
• Manufacturing notes: Recommended elementary arc segments are 15°, 22.5° and 30°, normally produced in moulded materials.
• Series usage notes: Some small-curvature bends are permitted for use in the medium series; priority series are identified in the original tables.

Applications and who uses it

ISO 3284 is intended for professionals involved in the design, manufacture, installation and procurement of pneumatic conveying systems for bulk solids:

• Mechanical and piping designers specifying elbows for pneumatic conveyors.
• Original equipment manufacturers (OEMs) producing moulded elbows and fittings.
• Plant engineers and system integrators ensuring compatibility of pipeline components.
• Procurement and quality assurance teams standardizing purchases and verifying dimensions.
• Consultants and standards committees referencing established geometric requirements for system layout and performance.

Practical benefits include improved component interchangeability, simplified procurement, predictable flow behaviour at bends, and reduced fabrication ambiguity.

Related standards

ISO 3284 was developed by ISO/TC 101 (continuous mechanical handling). For complete system compliance, users commonly consult other ISO and industry standards covering pneumatic conveying system design, material properties and mechanical handling safety (refer to current ISO catalogues or national standards bodies for up-to-date cross-references).

Standards Content (Sample)

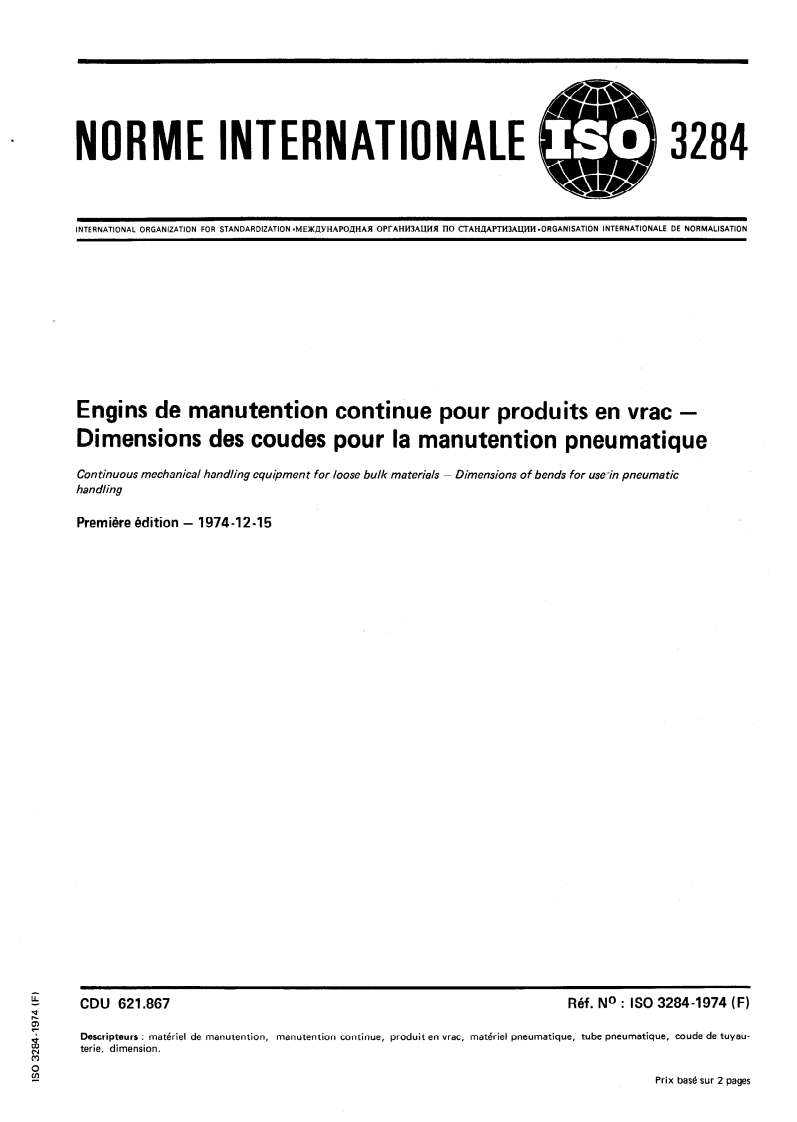

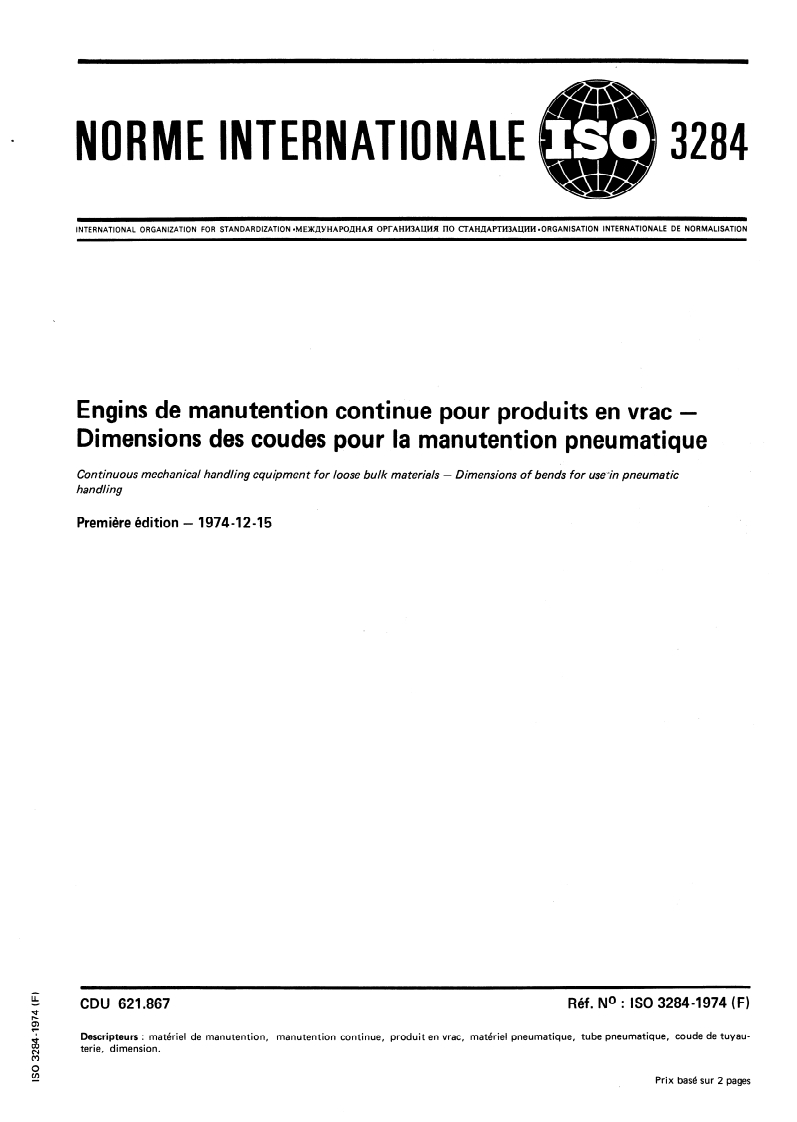

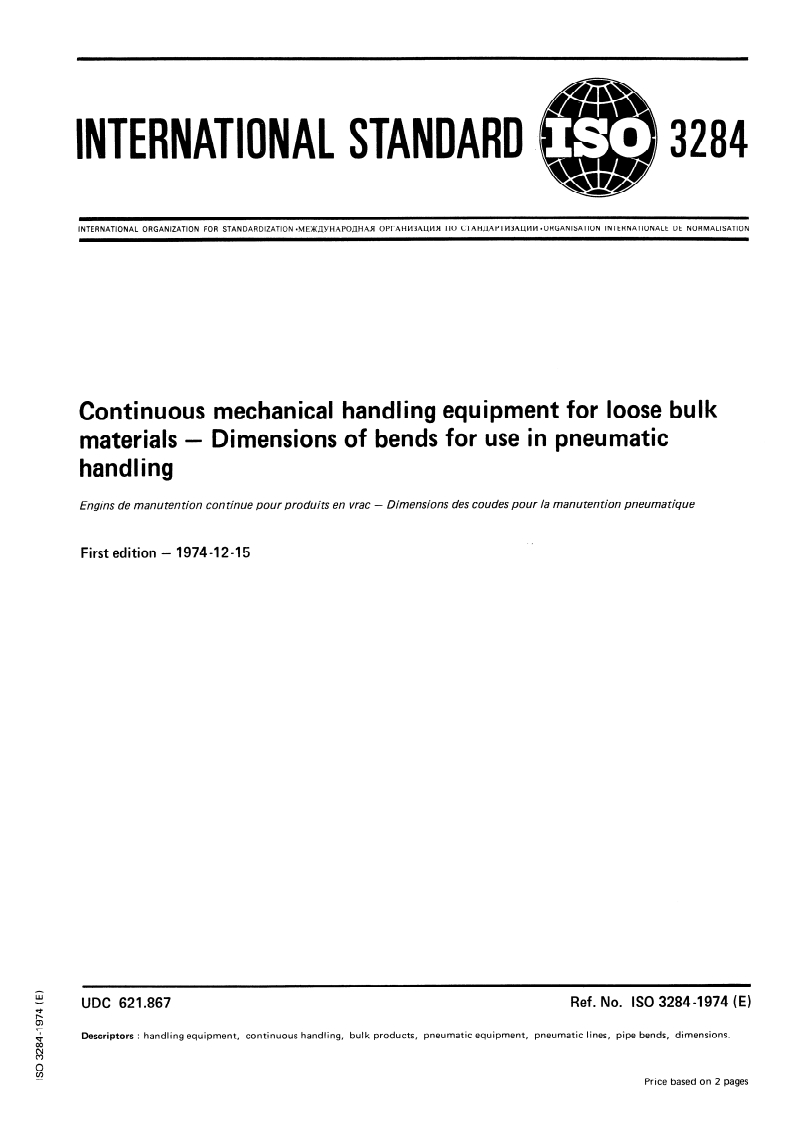

INTERNATIONAL STANDARD,
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEIK~YHAPOfiHU OPrAHM3ALWW l-IO CTAHAAPTM3Ai_IkiM.ORGANISATION INTERNATIONALE DE NORMALISATION
Continuous mechanical handling equipment for loose bulk
Dimensions of bends for use in pneumatic
materials -
handling
Engins de manuten tion con tinue pour produits en vrac - Dimensions des coudes pour Ia manuten tion Pneuma tique
First edition - 1974 -12-15
Ref. No. ISO 3284-1974 (E)
UDC 621.867
Descriptors : handling equipment, continuous handling, bulk products, pneumatic equipment, pneumatic Iines, pipe bends, dimensions.
Price based on 2 pages

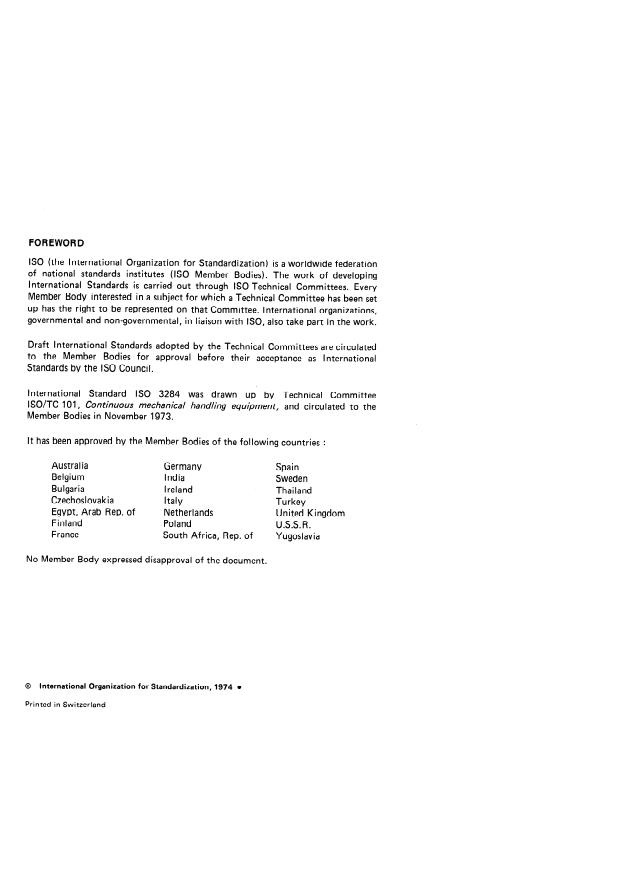

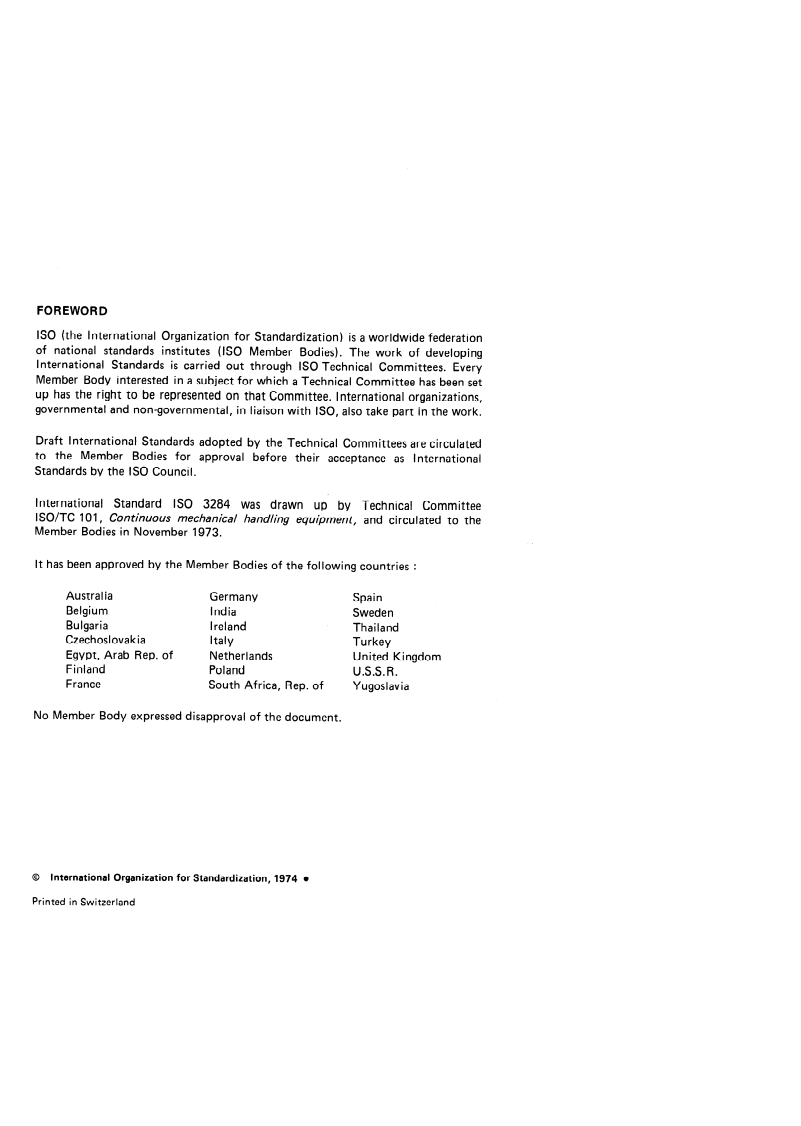

FOREWORD
ISO (the International Organization for Standardization) is a worldwide federation
of national Standards institutes (ISO Member Bodies). The work of developing
International Standards is carried out through ISO Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the ISO Council.
International Standard ISO 3284 was drawn up by Technical Committee
lSO/TC 101, Continuous mechanical handling equipment, and circulated to the
Member Bodies in November 1973.
lt has been approved by the Member Bodies of the following countries :
Austral ia Germany Spain
Belgium India Sweden
Bulgaria Ireland Thailand
Czechoslovakia Italy Turkey
Egypt, Arab Rep. of Netherlands United Kingdom
Finland Poland U.S.S.R.
France South Africa, Rep. of Yugoslavia
No Member Body expressed disapproval of the document.
0 International Organkation for Standardkation, 1974 l
Printed in Switzerland
INTERNATIONAL STANDARD ISO 32844974 (E)
Continuous mechanical handling.equipment for loose bulk
Dimensions of bends for use in pneumatic
materials -
handling

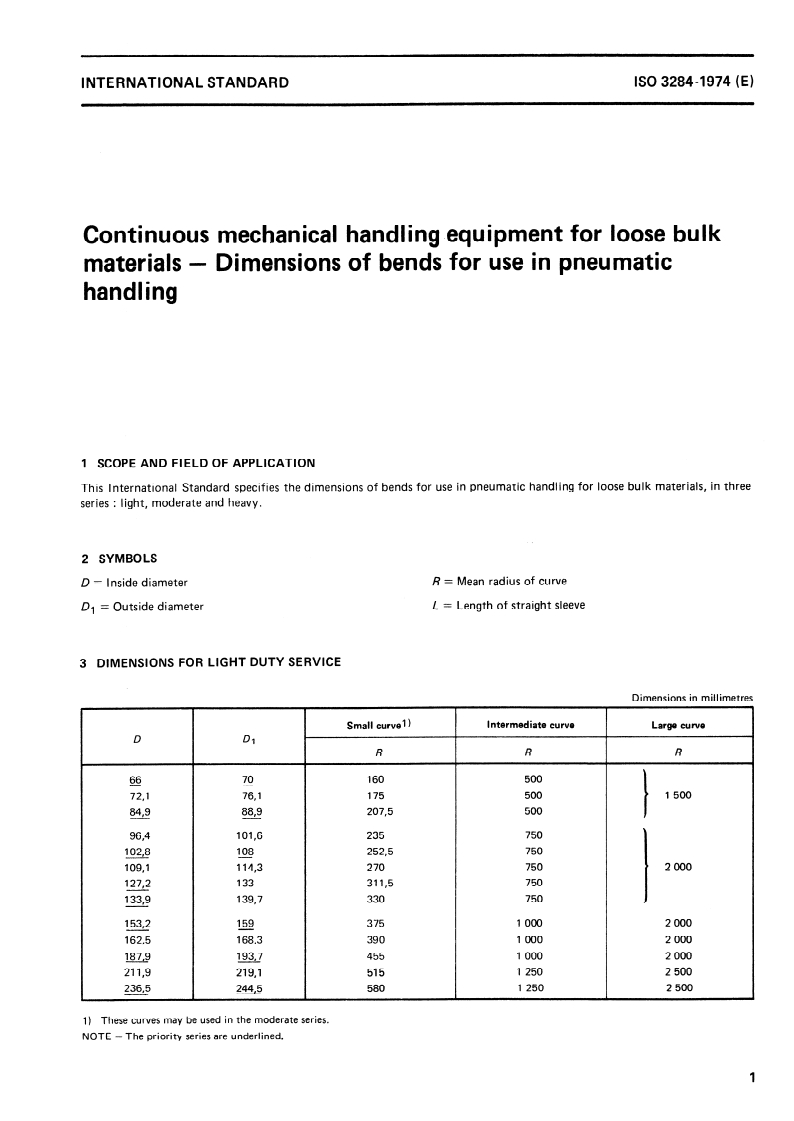

1 SCOPE AND FIELD OF APPLICATION
This International Standard specifies the dimensions of bends for use in pneumatic handling for loose bulk materials, in three
series : light, moderate and heavy.
.
2 SYMBOLS
ß = Mean radius of curve
D = Inside diameter
L = Length of straight sleeve
= Outside diameter
Dl
3 DIMENSIONS FOR LIGHT DUTY SERVI
...

NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXKAYHAPOAHAII OPrAHW3AWUI l-I0 CTAH~APTC13A~CIWeORGANISATION INTERNATIONALE DE NORMALISATION
Engins de manutention continue pour produits en vrac -
Dimensions des coudes pour la manutention pneumatique
Con tinuous mechanical handling equipmen t for loose bulk ma terials - Dimensions of bends for use*fn pneumatic
handling
Première édition - 1974-12-15
Réf. No : ISO 3284-1974 (F)
CDU 621.867
Descripteurs : matériel de manutention, manutention continue, produit en vrac, matériel pneumatique, tube pneumatique, coude de tuyau-
terie, dimension.
Prix basé sur 2 pages

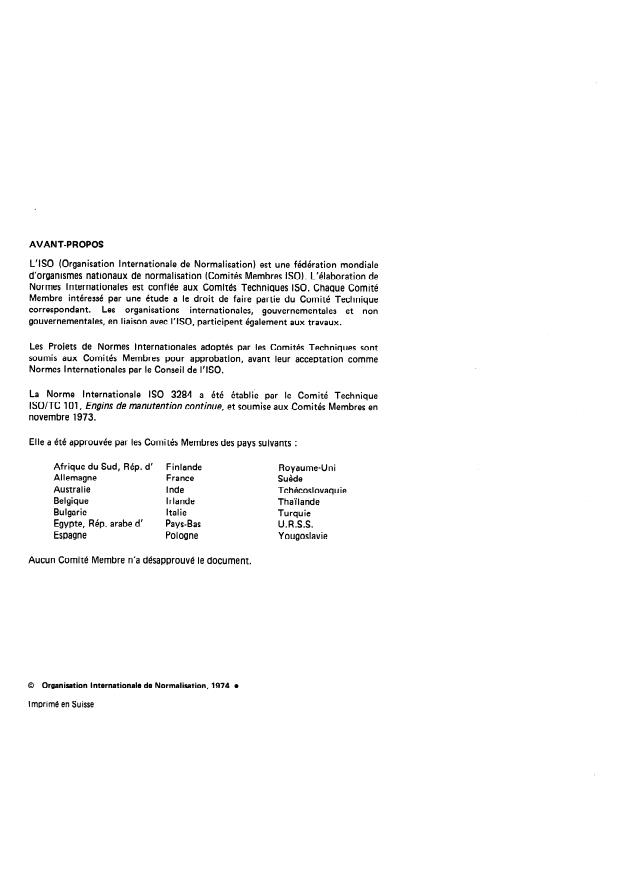

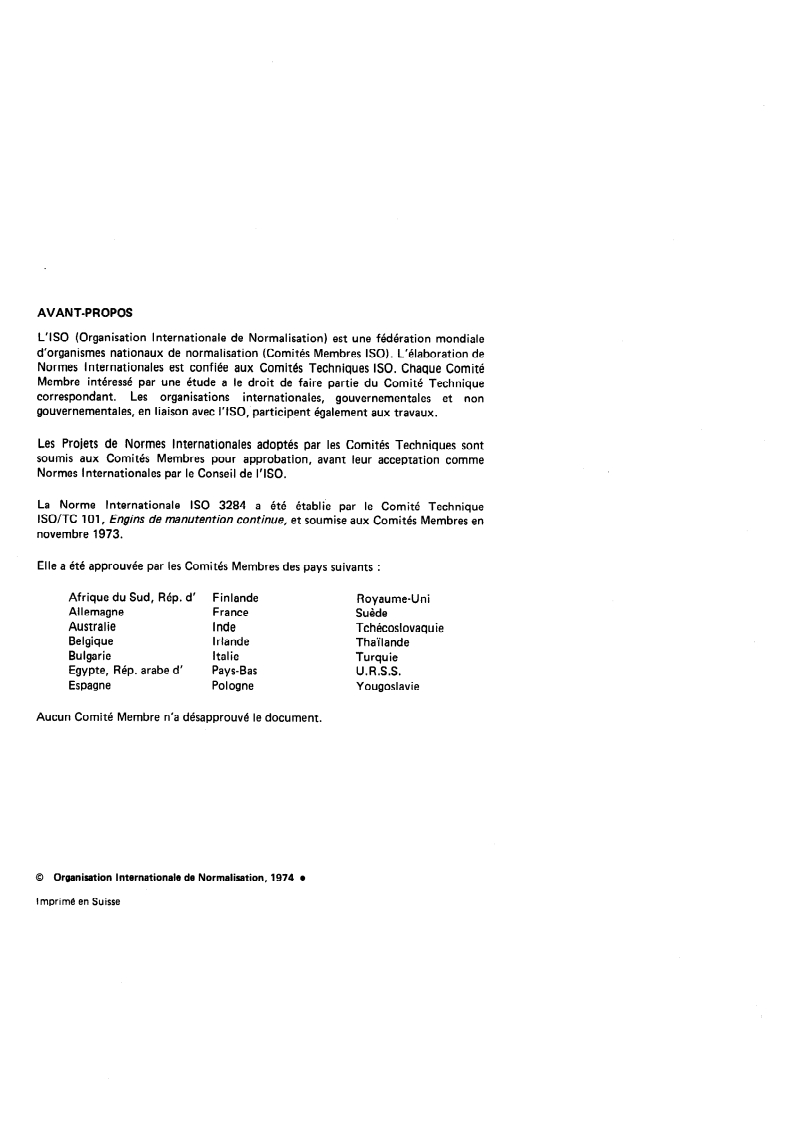

AVANT-PROPOS
