INTERNATIONAL STANDARD ISO 1452-1:2009(E)
Plastics piping systems for water supply and for buried and
above-ground drainage and sewerage under pressure —
Unplasticized poly(vinyl chloride) (PVC-U) —
Part 1:
General
1 Scope

This part of ISO 1452 specifies the general aspects of unplasticized poly(vinyl chloride) (PVC-U) solid-wall

piping systems intended for water supply and for buried and above-ground drainage and sewerage under

pressure.

In conjunction with ISO 1452-2, ISO 1452-3, ISO 1452-4 and ISO 1452-5, it is applicable to PVC-U pipes,

fittings, valves and ancillary equipment, their joints and to joints with components of other plastics and non-

plastics materials intended to be used for the following:
a) water mains and services buried in the ground;
b) conveyance of water above ground for both outside and inside buildings;
c) buried and above-ground drainage and sewerage under pressure.

It is applicable to piping systems intended for the supply of water under pressure up to and including 25 °C

(cold water), intended for human consumption and for general purposes as well as for waste water under

pressure.

This part of ISO 1452 is also applicable to components for the conveyance of water and waste water up to

and including 45 °C. For temperatures between 25 °C and 45 °C, Figure A.1 of ISO 1452-2:2009 applies.

NOTE The producer and the end-user can come to agreement on the possibilities of use for temperatures above

45 °C on a case-by-case basis.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.
ISO 472:1999, Plastics — Vocabulary

ISO 1043-1:2005, Plastics — Symbols and abbreviated terms — Part 1: Basic polymers and their special

characteristics

ISO 1167-1, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of

the resistance to internal pressure — Part 1: General method

ISO 1167-2, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of

the resistance to internal pressure — Part 2: Preparation of pipe test pieces
© ISO 2009 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 1452-1:2009(E)

ISO 6401:2008, Plastics — Poly(vinyl chloride) — Determination of residual vinyl chloride monomer — Gas-

chromatographic method

ISO 9080, Plastics piping and ducting systems — Determination of the long-term hydrostatic strength of

thermoplastics materials in pipe form by extrapolation

ISO 12162, Thermoplastics materials for pipes and fittings for pressure applications — Classification, design

coefficient and designation
3 Terms, definitions, symbols and abbreviated terms
3.1 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 472 and ISO 1043-1 and the

following apply.
[3] [4]

NOTE If not included in this part of ISO 1452, see the designations given in EN 805 and EN 806-1 .

3.1.1 Wall construction definition
3.1.1.1
solid-wall

having smooth internal and external surface and the same homogeneous compound/formulation throughout

the wall
NOTE This term can be applied to pipes, fittings and valves.
3.1.2 Geometrical definitions
3.1.2.1
nominal size

numerical designation of the size of a component, other than a component designated by thread size, which is

a convenient round number approximately equal to the manufacturing dimension in millimetres (mm)

3.1.2.2
nominal size
DN/OD
nominal size, related to the outside diameter
3.1.2.3
nominal size
DN/ID
nominal size, related to the inside diameter
3.1.2.4
nominal diameter
specified diameter assigned to a nominal size

NOTE 1 According to ISO 1452, the nominal (outside) diameter of a thermoplastics pipe or a spigot, is equal to its

minimum mean outside diameter, d .
em,min

NOTE 2 The nominal (inside) diameter of the socket of a fitting, pipe, valve or of ancillary equipment is equal to the

nominal (outside) diameter of the connecting pipe for which they are designed.
NOTE 3 The nominal diameter is expressed in millimetres.
2 © ISO 2009 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 1452-1:2009(E)
3.1.2.5
outside diameter at any point

value of the measurement of the outside diameter through its cross-section at any point of a pipe or spigot,

rounded up to the nearest 0,1 mm
3.1.2.6
mean outside diameter

value of the measurement of the outer circumference of a pipe or spigot end of a fitting in any cross-section,

divided by π (≈ 3,142), rounded up to the nearest 0,1 mm
3.1.2.7
mean inside diameter of socket

arithmetical mean of two measured inside diameters perpendicular to each other at the midpoint of the socket

length
3.1.2.8
out-of-roundness
ovality

difference between the measured maximum and the measured minimum outside diameter in the same cross-

section of a pipe or spigot, or the difference between the measured maximum and the measured minimum

inside diameter in the same cross-section of a socket
3.1.2.9
nominal wall thickness

numerical designation of the wall thickness of a component which is identical to the minimum permissible wall

thickness at any point
NOTE The wall thickness is expressed in millimetres.
3.1.2.10
wall thickness at any point

value of the measurement of the wall thickness at any point around the circumference of a component

3.1.2.11
mean wall thickness

arithmetical mean of a number of measurements of the wall thickness, regularly spaced around the

circumference and in the same cross-section of a component, including the measured minimum and the

measured maximum values of the wall thickness in that cross-section
3.1.2.12
tolerance

permitted variation of the specified value of a quantity, expressed as the difference between the permitted

maximum and the permitted minimum value
3.1.2.13
pipe series
dimensionless number for pipe designation
© ISO 2009 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 1452-1:2009(E)
NOTE 1 The pipe series S is related to a given pipe geometry as given in Equa
...

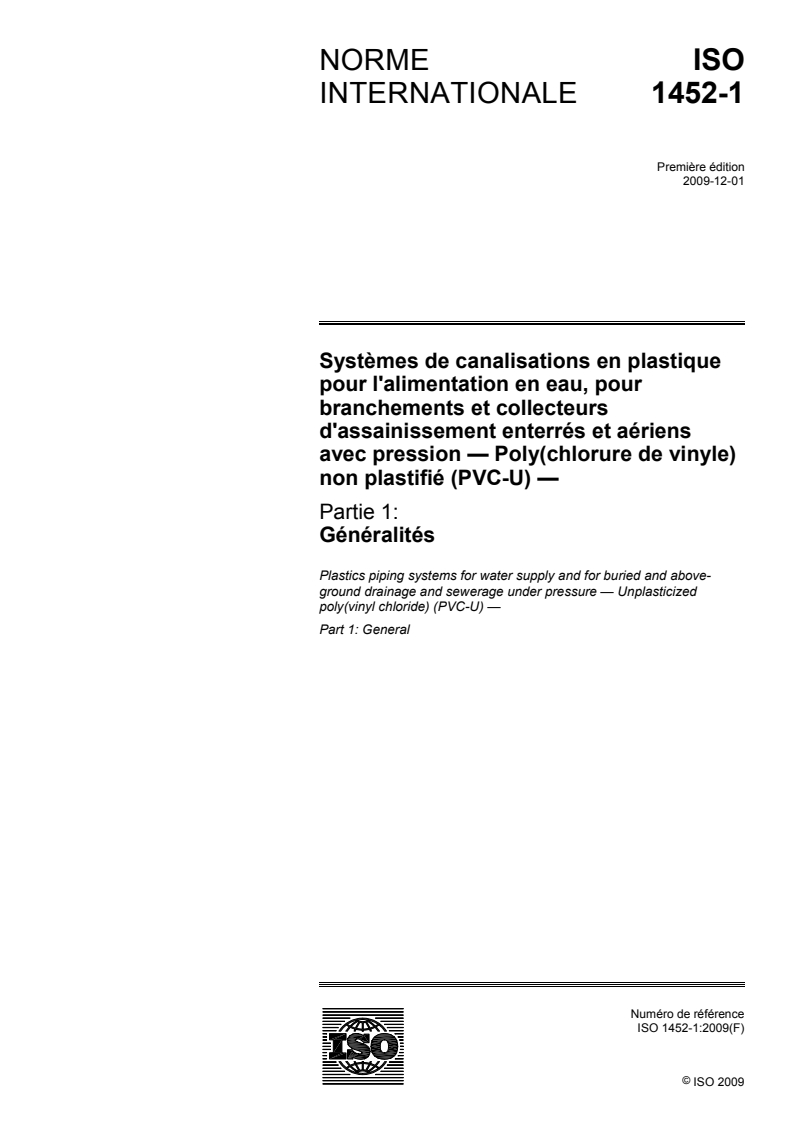

NORME ISO
INTERNATIONALE 1452-1
Première édition
2009-12-01
Systèmes de canalisations en plastique
pour l'alimentation en eau, pour
branchements et collecteurs
d'assainissement enterrés et aériens
avec pression — Poly(chlorure de vinyle)
non plastifié (PVC-U) —
Partie 1:
Généralités
Plastics piping systems for water supply and for buried and above-
ground drainage and sewerage under pressure — Unplasticized
poly(vinyl chloride) (PVC-U) —
Part 1: General
Numéro de référence
ISO 1452-1:2009(F)
ISO 2009
---------------------- Page: 1 ----------------------
ISO 1452-1:2009(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 1452-1:2009(F)

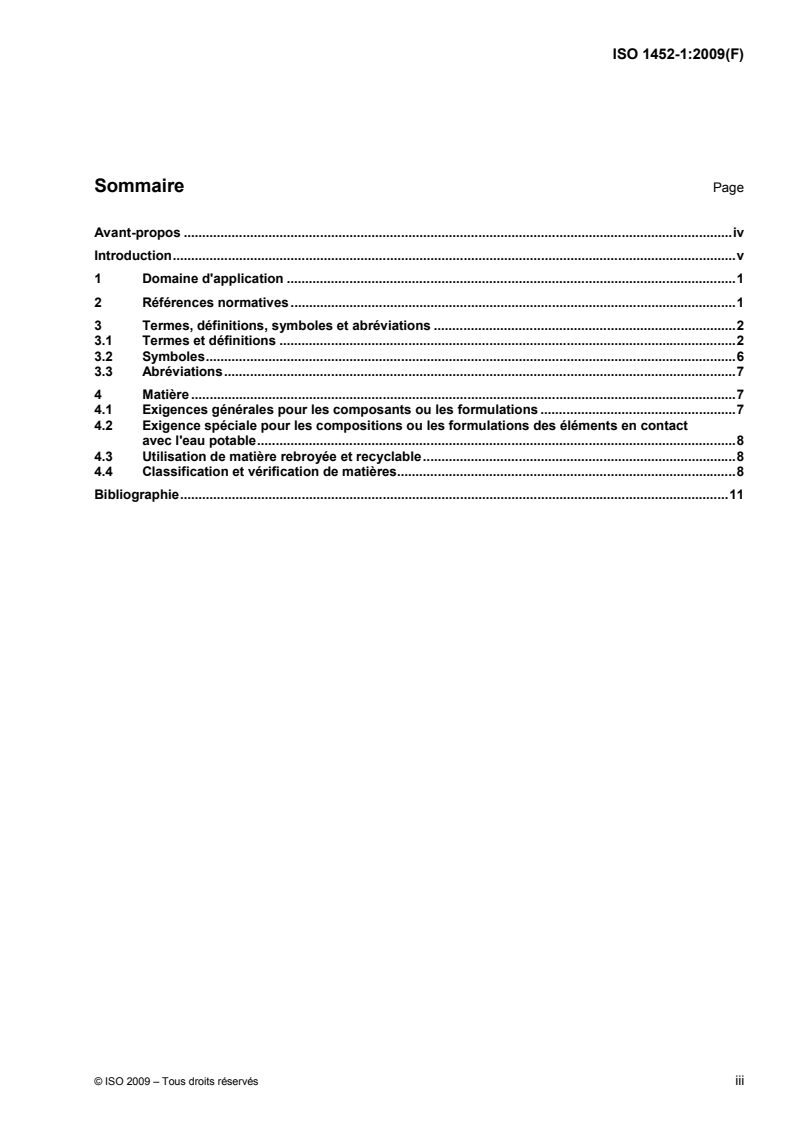

Sommaire Page

Avant-propos .....................................................................................................................................................iv

Introduction.........................................................................................................................................................v

1 Domaine d'application ..........................................................................................................................1

2 Références normatives.........................................................................................................................1

3 Termes, définitions, symboles et abréviations ..................................................................................2

3.1 Termes et définitions ............................................................................................................................2

3.2 Symboles................................................................................................................................................6

3.3 Abréviations...........................................................................................................................................7

4 Matière ....................................................................................................................................................7

4.1 Exigences générales pour les composants ou les formulations .....................................................7

4.2 Exigence spéciale pour les compositions ou les formulations des éléments en contact

avec l'eau potable..................................................................................................................................8

4.3 Utilisation de matière rebroyée et recyclable.....................................................................................8

4.4 Classification et vérification de matières............................................................................................8

Bibliographie.....................................................................................................................................................11

© ISO 2009 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 1452-1:2009(F)

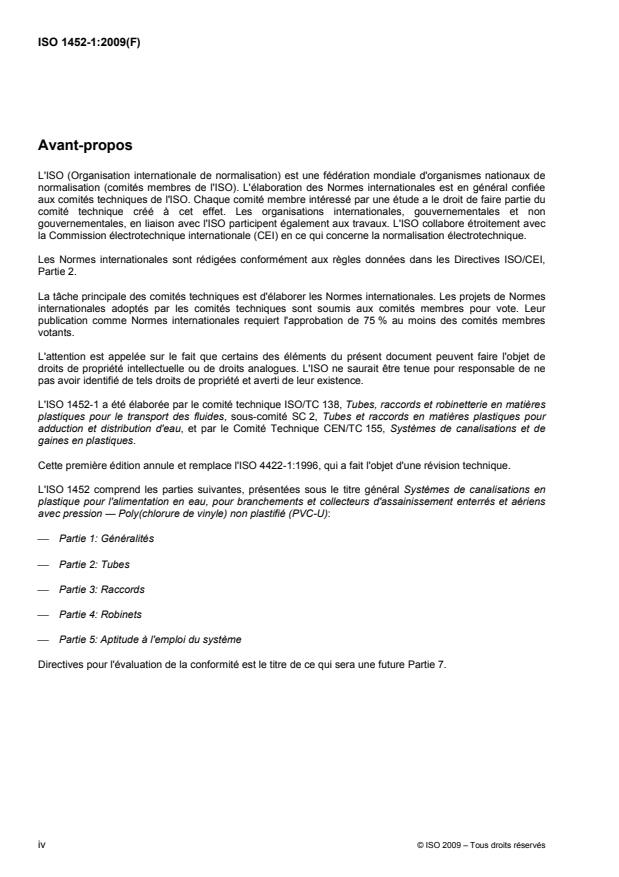

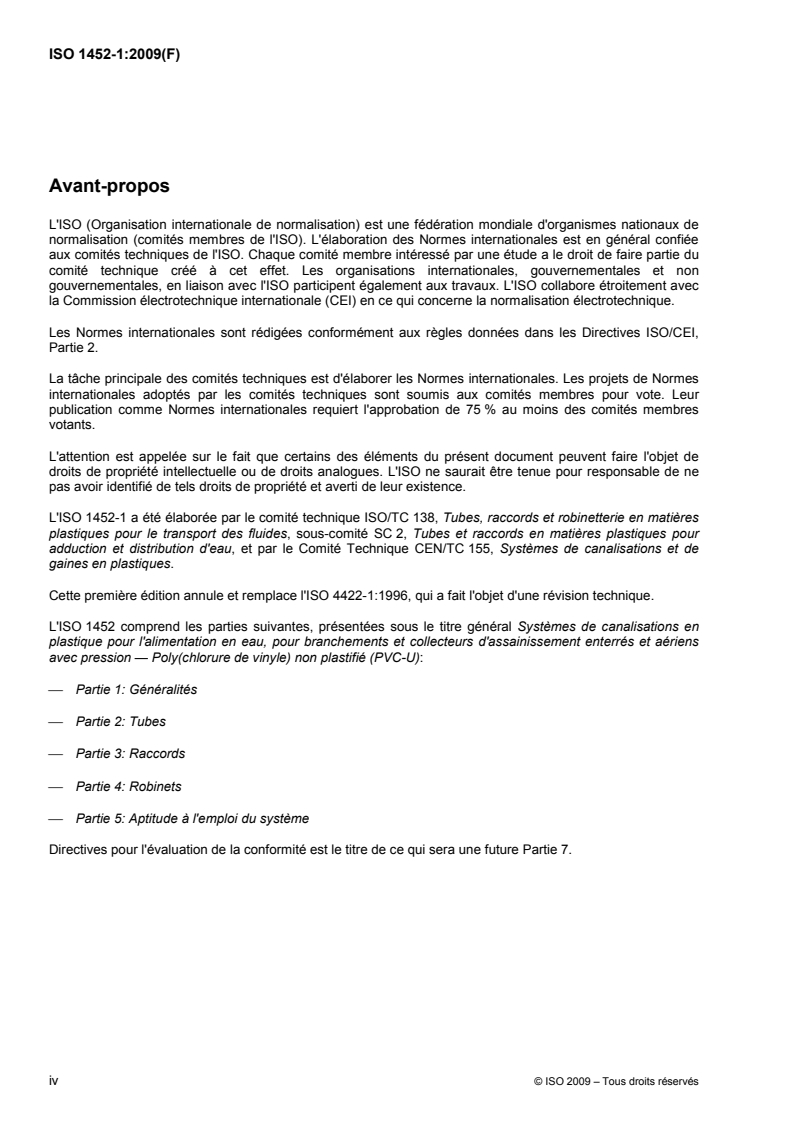

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 1452-1 a été élaborée par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en matières

plastiques pour le transport des fluides, sous-comité SC 2, Tubes et raccords en matières plastiques pour

adduction et distribution d'eau, et par le Comité Technique CEN/TC 155, Systèmes de canalisations et de

gaines en plastiques.

Cette première édition annule et remplace l'ISO 4422-1:1996, qui a fait l'objet d'une révision technique.

L'ISO 1452 comprend les parties suivantes, présentées sous le titre général Systèmes de canalisations en

plastique pour l'alimentation en eau, pour branchements et collecteurs d'assainissement enterrés et aériens

avec pression — Poly(chlorure de vinyle) non plastifié (PVC-U):
⎯ Partie 1: Généralités
⎯ Partie 2: Tubes
⎯ Partie 3: Raccords
⎯ Partie 4: Robinets
⎯ Partie 5: Aptitude à l'emploi du système

Directives pour l'évaluation de la conformité est le titre de ce qui sera une future Partie 7.

iv © ISO 2009 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 1452-1:2009(F)
Introduction

La norme de système, dont ceci est la Partie 1, spécifie les exigences pour un système de canalisations et

ses composants en poly(chlorure de vinyle) non plastifié (PVC-U). Le système de canalisations est destiné à

être utilisé pour l'alimentation en eau et pour les collecteurs d'assainissement enterrés et aériens avec

pression.

Pour ce qui concerne les éventuels effets défavorables des produits visés par la présente partie de l'ISO 1452

sur la qualité des eaux destinées à la consommation humaine:

a) la présente partie de l'ISO 1452 ne fournit aucune information sur la possibilité d'utiliser le produit sans

restriction;

b) les réglementations nationales existantes concernant l'utilisation et/ou les caractéristiques de ces

produits restent en vigueur.

Les exigences et les méthodes d'essai pour les composants sont spécifiées dans l'ISO 1452-2, l'ISO 1452-3

et l'ISO 1452-4. Les caractéristiques d'aptitude à l'emploi sont couvertes par l'ISO 1452-5.

La présente partie de l'ISO 1452 couvre les aspects généraux du PVC-U.
[1]
Des directives pour l'installation sont données dans l'ISO/TR 4191 .
[2]

Des directives pour l'évaluation de la conformité sont données dans l'ENV 1452-7 .

© ISO 2009 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 1452-1:2009(F)
Systèmes de canalisations en plastique pour l'alimentation en
eau, pour branchements et collecteurs d'assainissement
enterrés et aériens avec pression — Poly(chlorure de vinyle)
non plastifié (PVC-U) —
Partie 1:
Généralités
1 Domaine d'application

La présente partie de l'ISO 1452 spécifie les aspects généraux des systèmes de canalisations à paroi

compacte en poly(chlorure de vinyle) non plastifié (PVC-U) destinés à l'alimentation en eau et pour les

collecteurs d'assainissement enterrés et aériens avec pression.

Conjointement à l'ISO 1452-2, à l'ISO 1452-3, à l'ISO 1452-4 et à l'ISO 1452-5, elle s'applique aux tubes,

raccords, robinets et équipements annexes en PVC-U ainsi qu'à leurs assemblages, et aux assemblages

avec des composants à base d'autres matériaux, plastiques ou non plastiques, pouvant être utilisés pour les

usages suivants:
a) conduites principales et branchements enterrés;
b) transport de l'eau en aérien, à l'extérieur et à l'intérieur des bâtiments;
c) collecteurs d'assainissement enterrés et aériens avec pression.

Elle s'applique aux systèmes de canalisations destinés à l'alimentation en eau sous pression jusqu'à 25 °C

(eau froide) compris, destinée à la consommation humaine et pour les besoins généraux aussi bien que les

eaux usées sous pression.

La présente partie de l'ISO 1452 s'applique également aux composants pour le transport de l'eau et des eaux

usées jusqu'à 45 °C inclus. Pour les températures entre 25 °C et 45 °C, l'ISO 1452-2:2009, Figure A.1,

s'applique.

NOTE Les possibilités d'utilisation pour les températures supérieures à 45 °C peuvent faire l'accord entre le fabricant

et l'utilisateur final au cas par cas.
2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).
ISO 472:1999, Plastiques — Vocabulaire

ISO 1043-1:2005, Plastiques — Symboles et termes abrégés — Partie 1: Polymères de base et leurs

caractéristiques spéciales

ISO 1167-1, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —

Détermination de la résistance à la pression interne — Partie 1: Méthode générale

© ISO 2009 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 1452-1:2009(F)

ISO 1167-2, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides ⎯

Détermination de la résistance à la pression interne — Partie 2: Préparation des éprouvettes tubulaires

ISO 6401:2008, Plastiques — Poly(chlorure de vinyle) — Détermination du chlorure de vinyle monomère

résiduel — Méthode par chromatographie en phase gazeuse

ISO 9080, Systèmes de canalisations et de gaines en matières plastiques — Détermination de la résistance

hydrostatique à long terme des matières thermoplastiques sous forme de tubes par extrapolation

ISO 12162, Matières thermoplastiques pour tubes et raccords pour applications avec pression —

Classification, désignation et coefficient de calcul
3 Termes, définitions, symboles et abréviations
3.1 Termes et définitions

Pour les besoins du présent, les termes et définitions donnés dans l'ISO 472 et l'ISO 1043-1 ainsi que les

suivants s'appliquent.

NOTE Si ils ne sont pas déjà inclus dans la présente partie de l'ISO 1452, voir les désignations données dans

[3] [4]
l'EN 805 et l'EN 806-1 .
3.1.1 Définition pour la construction de la paroi
3.1.1.1
à paroi compacte

ayant une surface interne et externe lisse, ayant le même composant/la même formulation sur toute la paroi

NOTE Ce terme peut s'appliquer aux canalisations, aux raccords ou aux robinets.
3.1.2 Définitions géométriques
3.1.2.1
dimension nominale

désignation numérique de la dimension d'un composant autre qu'un composant désigné par son filetage, qui

est un nombre rond pratique approximativement égal à la cote de fabrication en millimètres (mm)

3.1.2.2
dimension nominale
DN/OD
dimension nominale reliée au diamètre extérieur
3.1.2.3
dimension nominale
DN/ID
dimension nominale reliée au diamètre intérieur
3.1.2.4
diamètre nominal
diamètre spécifié attribué à une dimension nominale

NOTE 1 Selon l'ISO 1452, le diamètre nominal (extérieur) d'un tube thermoplastique ou d'un bout mâle, est égal à son

diamètre extérieur moyen minimal, d .
em,min

NOTE 2 Le diamètre nominal (interne) de l'emboîture d'un raccord, tube, robinet ou d'un équipement auxiliaire est égal

au diamètre nominal (extérieur) du tube à raccorder pour lequel ils sont conçus.
NOTE 3 Le diamètre nominal est exprimé en millimètres.
2 © ISO 2009 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 1452-1:2009(F)
3.1.2.5
diamètre extérieur en un point quelconque

valeur du mesurage du diamètre extérieur dans une section droite en un point quelconque du tube ou du bout

mâle, arrondie au 0,1 mm supérieur le plus proche
3.1.2.6
diamètre extérieur moyen

valeur du mesurage de la circonférence externe d'un tube ou du bout mâle d'un raccord dans une section

droite quelconque, divisée par π (≈ 3,142), et arrondie au 0,1 mm supérieur le plus proche

3.1.2.7
diamètre intérieur moyen d'emboîture

moyenne arithmétique de deux diamètres intérieurs mesurés à angle droit à mi-longueur de l'emboîture

3.1.2.8
faux-rond
ovalisation

différence entre les diamètres extérieurs maximal et minimal mesurés dans la même section droite d'un tube

ou d'un bout mâle, ou entre les diamètres intérieurs maximal et minimal mesurés dans la même section droite

d'un emboîture
3.1.2.9
épaisseur nominale de la paroi

désignation numérique de l'épaisseur de paroi d'un composant, qui est identique à l'épaisseur minimale de

paroi admissible en un point quelconque
NOTE L'épaisseur de la paroi est exprimée en millimètres.
3.1.2.10
épaisseur de la paroi en un point quelconque

valeur du mesurage de l'épaisseur de paroi en un point quelconque de la circonférence d'un composant

3.1.2.11
épaisseur moyenne de la paroi

moyenne arithmétique d'un certain nombre de mesures de l'épaisseur de paroi, régulièrement espacées sur la

circonférence d'un composant dans la même section droite, y compris les valeurs minimale et maximale

mesurées de l'épaisseur de paroi dans cette section droite
3.1.2.12
tolérance

écart admis sur la valeur spécifiée d'une quantité, exprimé comme la différence entre les valeurs maximale et

minimale admises
3.1.2.13
séries de tubes
nombre sans dimension relatif à la désignation des tubes

NOTE 1 La série de tubes, S, est liée à une géométrie donnée de tubes, telle que donnée par l'Équation (1):

de−
S = (1)
[5]
NOTE 2 Adapté de l'ISO 4065:1996 , définition 3.6.
© ISO 2009 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 1452-1:2009(F)
3.1.2.14
rapport des dimensions no
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
