Castors and wheels -- Requirements for applications over 1,1 m/s (4 km/h) and up to 4,4 m/s (16 km/h)

ISO 22884:2004 specifies the technical requirements, the appropriate dimensions and the requirements for testing of castors and wheels (which may include accessories), specifically for manually propelled or power-towed industrial applications at speeds over 1,1 m/s (4 km/h) and up to 4,4 m/s (16 km/h). Pneumatic wheels and drive wheels are not covered by ISO 22884:2004.

Roues et roulettes -- Exigences pour des applications à plus de 1,1 m/s (4 km/h) et jusqu'à 4,4 m/s (16 km/h)

L'ISO 22884:2004 spécifie les exigences techniques, les dimensions appropriées et les exigences pour les essais des roues et roulettes (pouvant comporter des accessoires) destinées spécifiquement à des applications manuelles ou tractées à plus de 1,1 m/s (4 km/h) et jusqu'à 4,4 m/s (16 km/h). Les roues à bandage pneumatique et les roues motrices sont exclues de l'ISO 22884:2004.

General Information

Status
Published
Publication Date
04-May-2004
Current Stage
6060 - International Standard published
Start Date
11-Mar-2004
Completion Date
05-May-2004
Ref Project

RELATIONS

Buy Standard

Standard
ISO 22884:2004 - Castors and wheels -- Requirements for applications over 1,1 m/s (4 km/h) and up to 4,4 m/s (16 km/h)
English language
14 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 22884:2004 - Roues et roulettes -- Exigences pour des applications a plus de 1,1 m/s (4 km/h) et jusqu'a 4,4 m/s (16 km/h)
French language
14 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 22884
First edition
2004-04-15
Castors and wheels — Requirements for
applications over 1,1 m/s (4 km/h) and up
to 4,4 m/s (16 km/h)
Roues et roulettes — Exigences pour des applications à plus de 1,1 m/s
(4 km/h) et jusqu'à 4,4 m/s (16 km/h)
Reference number
ISO 22884:2004(E)
ISO 2004
---------------------- Page: 1 ----------------------
ISO 22884:2004(E)

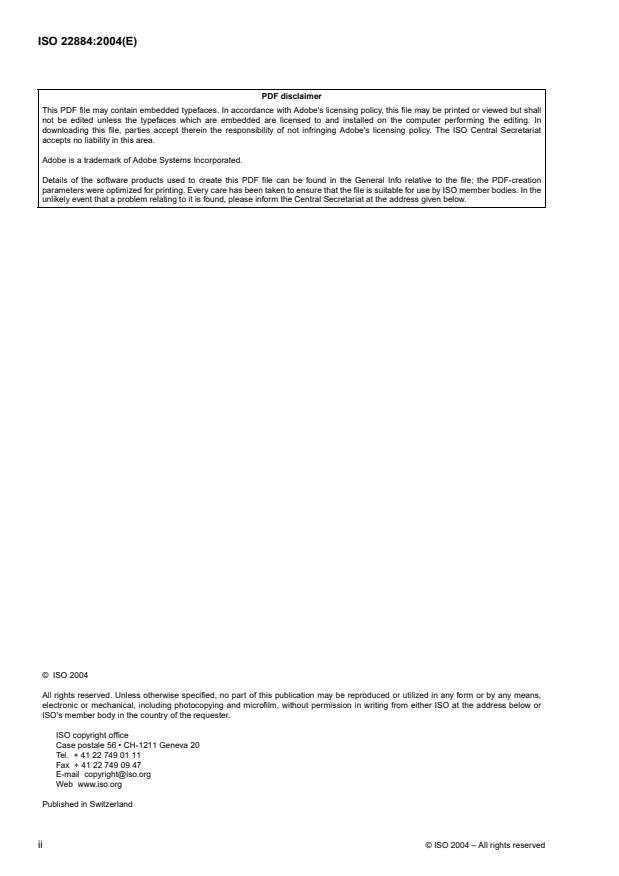

PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall

not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the

unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2004

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii ISO 2004 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 22884:2004(E)
Contents Page

1 Scope .................................................................................................................................................... 1

2 Normative references .......................................................................................................................... 1

3 Terms and definitions .......................................................................................................................... 1

4 Classification, characteristics and dimensions ................................................................................ 1

4.1 Classification ....................................................................................................................................... 1

4.2 Characteristics .................................................................................................................................... 1

4.3 Top plate ............................................................................................................................................... 2

4.4 Offset .................................................................................................................................................... 3

4.5 Wheel .................................................................................................................................................... 3

4.6 Load capacity ...................................................................................................................................... 6

5 Requirements for testing .................................................................................................................... 6

5.1 General ................................................................................................................................................. 6

5.2 Standard conditions ............................................................................................................................ 6

5.3 Initial wheel play .................................................................................................................................. 7

5.4 Initial swivel play ................................................................................................................................. 7

5.5 Electrical resistance test .................................................................................................................... 8

5.6 Fatigue test for braking and/or locking device ................................................................................. 8

5.7 Efficiency check of wheel braking and/or locking device ............................................................... 9

5.8 Efficiency check of swivel braking and/or locking device ............................................................. 10

5.9 Static test ........................................................................................................................................... 10

5.10 Dynamic test .................................................................................................................................... 10

5.11 Efficiency check of wheel braking and/or locking device ........................................................... 12

5.12 Efficiency check of swivel braking and/or locking device ........................................................... 12

5.13 Final wheel play ............................................................................................................................... 12

5.14 Final swivel play .............................................................................................................................. 12

6 Conformity .......................................................................................................................................... 12

7 Marking of the product ...................................................................................................................... 13

7.1 Product marking ................................................................................................................................ 13

7.2 Marking of electrically conductive or antistatic castors or wheels .............................................. 13

Bibliography ............................................................................................................................................... 14

ISO 2004 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 22884:2004(E)

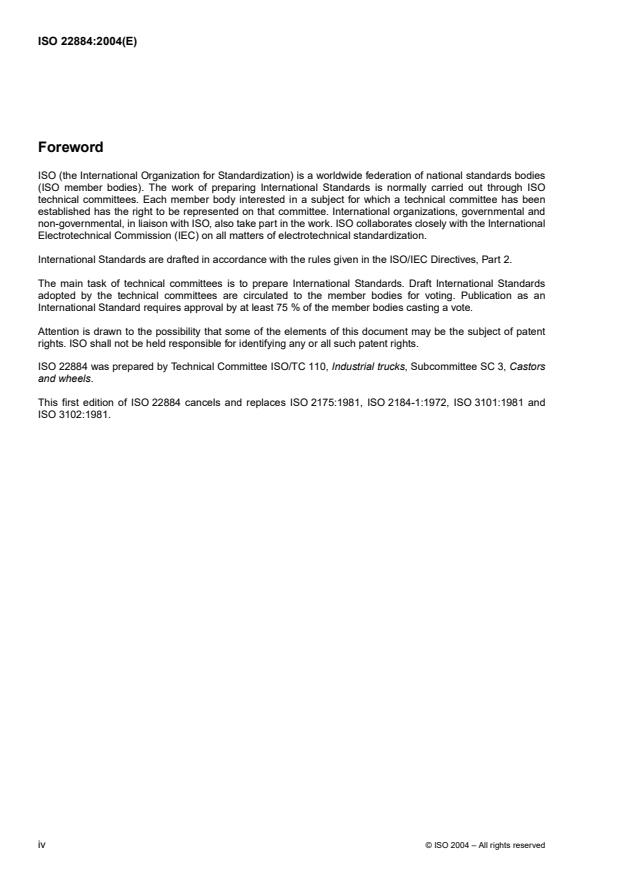

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International

Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 22884 was prepared by Technical Committee ISO/TC 110, Industrial trucks, Subcommittee SC 3, Castors

and wheels.

This first edition of ISO 22884 cancels and replaces ISO 2175:1981, ISO 2184-1:1972, ISO 3101:1981 and

ISO 3102:1981.
iv ISO 2004 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 22884:2004(E)
Castors and wheels — Requirements for applications over
1,1 m/s (4 km/h) and up to 4,4 m/s (16 km/h)
1Scope

This International Standard specifies the technical requirements, the appropriate dimensions and the

requirements for testing of castors and wheels (which may include accessories), specifically for manually

propelled or power-towed industrial applications at speeds over 1,1 m/s (4 km/h) and up to 4,4 m/s (16 km/h).

Pneumatic wheels and drive wheels are not covered by this International Standard.

2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced document

(including any amendments) applies.
ISO 22877, Castors and wheels — Vocabulary, symbols and multilingual terminology
ISO 22878:2004, Castors and wheels — Test methods and apparatus
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 22877 apply. Symbols are given in

ISO 22878:2004, Annex A.
4 Classification, characteristics and dimensions
4.1 Classification

The castors and wheels are divided into three categories: A, B and C. These categories define three increasing

speed ratings and are listed in Table 1.
Table 1
Category A B C
Speed, m/s (km/h) 1,7 (6) 2,8 (10) 4,4 (16)
4.2 Characteristics
The characteristics of a castor are
— top plate,
— offset,
— wheel, and
— load capacity.
ISO 2004 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 22884:2004(E)
4.3 Top plate

Rectangular top plates are used with four fixing holes. The design of the outer profile is left to the manufacturer,

provided that it is inscribed in a rectangle of maximum size l×b as indicated in Table 2 and shown in Figure 1.

The fixing holes are located at the corners of a rectangle inscribed in the outer profile. The holes may be oblong

and form slots, provided the width of the slot is suitable for bolts of diameter (D ) as in Table 2.

Table 2 lists the standardized dimensions of the different classes of top plates.

Key
1 adapted to D

NOTE The symbols A×Ba (top plate outer dimensions) and ×b (bolt hole spacing) may be used in place of the

recommended symbols stated above as these are of common use within the trade.
Figure 1 — Rectangular top plate
Table 2
Dimensions in millimetres
Class Top plate outer dimensions Bolt hole spacing Fixing bolt diameter
l×bd ×d D
l b G1
R51 160× 120 105× 80 10
R52 180× 160 140× 105 10
R53 230× 180 160× 120 12
R54 270× 230 210× 160 14
2 ISO 2004 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 22884:2004(E)
4.4 Offset

Table 3 specifies the minimum and maximum offset values (d ) for swivel castors, corresponding to the wheel

diameter (D), as in Figure 2.
For shock-absorbing castors, the offset may vary from the dimensions stated.
Table 3
Dimensions in millimetres
Wheel diameter Offset
D d
Minimum Maximum
125 25 75
150/160 30 95
200 40 120
250 50 150
280/300 55 180
350/360 70 215
400 80 240
450 90 270
500 100 300
Figure 2 — Offset
4.5 Wheel
4.5.1 Characteristics
The characteristics of a wheel are
— diameter,
— hub width,
— bore diameter, and
— load capacity.
ISO 2004 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 22884:2004(E)

The characteristics of the wheel are illustrated in Figure 3 and the hub width (b ) and bore diameter (D )

T1 d
corresponding to each wheel diameter (D)
...

NORME ISO
INTERNATIONALE 22884
Première édition
2004-04-15
Roues et roulettes — Exigences pour des
applications à plus de 1,1 m/s (4 km/h) et
jusqu'à 4,4 m/s (16 km/h)
Castors and wheels — Requirements for applications over 1,1 m/s
(4 km/h) and up to 4,4 m/s (16 km/h)
Numéro de référence
ISO 22884:2004(F)
ISO 2004
---------------------- Page: 1 ----------------------
ISO 22884:2004(F)
PDF — Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du

fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation

de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer

le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2004

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii ISO 2004 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 22884:2004(F)
Sommaire Page

1 Domaine d'application ......................................................................................................................... 1

2Références normatives ....................................................................................................................... 1

3 Termes et définitions ........................................................................................................................... 1

4 Classification, caractéristiques et dimensions ................................................................................. 1

4.1 Classification ....................................................................................................................................... 1

4.2 Caractéristiques .................................................................................................................................. 1

4.3 Platine ................................................................................................................................................... 2

4.4 Déport ................................................................................................................................................... 3

4.5 Roue ..................................................................................................................................................... 3

4.6 Capacité de charge ............................................................................................................................. 6

5 Prescriptions pour les essais ............................................................................................................. 6

5.1 Généralités ........................................................................................................................................... 6

5.2 Conditions normalisées ...................................................................................................................... 6

5.3 Jeu initial de la roue ............................................................................................................................ 7

5.4 Jeu initial du système de pivotement ................................................................................................ 7

5.5 Essai de résistance électrique ........................................................................................................... 8

5.6 Essai de fatigue du système de freinage et/ou de blocage ............................................................. 8

5.7 Contrôle de l'efficacité du système de freinage et/ou de blocage de roue .................................... 9

5.8 Contrôle de l'efficacité du système de freinage et/ou de blocage du pivotement ...................... 10

5.9 Essai statique .................................................................................................................................... 10

5.10 Essai dynamique ............................................................................................................................. 11

5.11 Contrôle de l'efficacité du système de freinage et/ou de blocage de roue ................................ 12

5.12 Contrôle de l'efficacité du système de freinage et/ou de blocage du pivotement .................... 12

5.13 Jeu final de la roue .......................................................................................................................... 12

5.14 Jeu final du système de pivotement .............................................................................................. 12

6 Conformité .......................................................................................................................................... 13

7 Marquage ............................................................................................................................................ 13

7.1 Marquage du produit ......................................................................................................................... 13

7.2 Marquage des roues/roulettes antistatiques ou conductrices électriquement ........................... 13

Bibliographie .............................................................................................................................................. 14

ISO 2004 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 22884:2004(F)

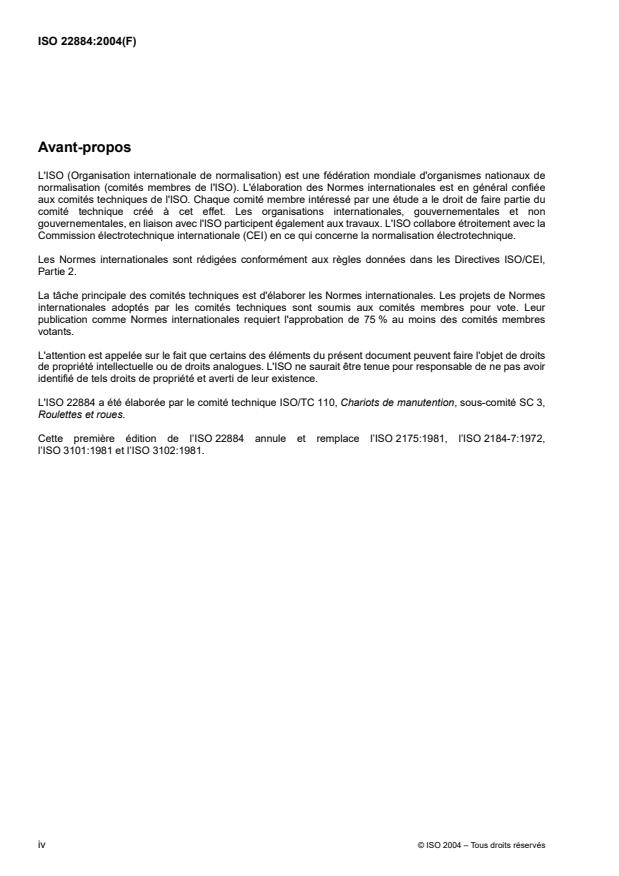

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la

Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits

de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir

identifié de tels droits de propriété et averti de leur existence.

L'ISO 22884 a été élaborée par le comité technique ISO/TC 110, Chariots de manutention, sous-comité SC 3,

Roulettes et roues.

Cette première édition de l’ISO22884 annule et remplace l’ISO2175:1981, l’ISO 2184-7:1972,

l’ISO 3101:1981 et l’ISO 3102:1981.
iv ISO 2004 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 22884:2004(F)
Roues et roulettes — Exigences pour des applications à plus de
1,1 m/s (4 km/h) et jusqu'à 4,4 m/s (16 km/h)
1 Domaine d'application

La présente Norme internationale spécifie les exigences techniques, les dimensions appropriées et les

exigences pour les essais des roues et roulettes (pouvant comporter des accessoires) destinées

spécifiquement à des applications manuelles ou tractées à plus de 1,1 m/s (4 km/h) et jusqu'à 4,4 m/s

()16 km/h.

Les roues à bandage pneumatique et les roues motrices sont exclues de la présente Norme internationale.

2Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).

ISO 22877, Roues et roulettes — Vocabulaire, symboles et terminologie multilingue

ISO 22878:2004, Roues et roulettes — Méthodes et appareillage d'essais
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 22877 s'appliquent. Les

symboles sont donnés dans l’ISO 22878:2004, Annexe A.
4 Classification, caractéristiques et dimensions
4.1 Classification

Les roues et roulettes sont classées en trois catégories: A, B et C. Ces catégories définissent trois niveaux

croissants de vitesse et sont listées dans le Tableau 1.
Tableau 1
Catégorie A B C
Vitesse, m/s (km/h) 1,7 (6) 2,8 (10) 4,4 (16)
4.2 Caractéristiques
Les caractéristiques d'une roulette sont
— la platine,
— le déport,
— la (les) roue(s), et
— la capacité de charge.
ISO 2004 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 22884:2004(F)
4.3 Platine

Les platines rectangulaires sont utilisées avec quatre trous de fixation. La conception du contour extérieur est

laissée à l'appréciation du fabricant, sachant qu'il doit s'inscrire dans un rectangle dont les dimensions

maximales l×b sont indiquées au Tableau 2 et illustrée à la Figure 1.

Les trous de fixation sont situés dans les angles d'un rectangle inscrit dans le contour extérieur. Les trous

peuvent être oblongs et former des fentes, pourvu que leur largeur soit adaptée à des boulons de diamètre

(D ) tel que défini au Tableau 2.

Le Tableau 2 liste les dimensions normalisées des différentes classes de platines.

Légende
1 adapté à D

NOTE Les symboles A×Ba (dimensions extérieures de la platine) et ×b (entraxe des trous de fixation) peuvent être

utilisés à la place des symboles recommandés ci-dessus, ils sont d’un usage commercial courant.

Figure 1 — Platine rectangulaire
Tableau 2
Dimensions en millimètres
Dimensions maximales Entraxe des trous
Classe Diamètre de boulon
de la platine de boulon
l×bd ×d D
l b G1
R51 160× 120 105× 80 10
R52 180× 160 140× 105 10
R53 230× 180 160× 120 12
R54 270× 230 210× 160 14
2 ISO 2004 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 22884:2004(F)
4.4 Déport

Le Tableau 3 définit les valeurs maximales et minimales du déport (d ) des roulettes pivotantes, en fonction du

diamètre de roue (D), voir Figure 2.
Figure 2 — Déport

Pour les roulettes à suspension élastique, le déport peut dévier des dimensions énoncées.

Tableau 3
Dimensions en millimètres
Diamètre de roue Déport
D d
Minimal Maximal
125 25 75
150/160 30 95
200 40 120
250 50 150
280/300 55 180
350/360 70 215
400 80 240
450 90 270
500 100 300
4.5 Roue
4.5.1 Caractéristiques
Les caractéristiques d'une roue sont
— le diamètre,
— la largeur du moyeu,
— le diamètre de l'alésage, et
— la capacité de charge.
ISO 2004 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 22884:2004(F)

Les caractéristiques de la roue sont illustrées à la Figure 3 et la largeur du moyeu (b ) et le diamètre d'alésage

(D ) correspondant à chaque diamètre de roue (D) sont indiquées au Tableau 4. Les roues ne sont pas

restreintes à ces largeurs de moyeu et à ces alésages quand elles sont utilisées dans les roulettes.

L'utilisateur doit vérifier la résistance mécanique des composants de l'axe (boulons, écrous, bagues,

entretoises, etc.).
Figure 3 — Dimensions de la roue
Tableau 4
Dimensions en millimètres
Diamètre de roue Longueur du moyeu Diamètre d’alésage
D b D
50 20
125
60 20
150/160 60
60 20
200 75 25
90 25
4 ISO 2004 – Tous droits réservés
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
