ISO 228-1:2000

Pipe threads where pressure-tight joints are not made on the threads - Part 1: Dimensions, tolerances and designation

This part of ISO 228 specifies the requirements for thread form, dimensions, tolerances and designation for fastening pipe threads, thread sizes 1/16 to 6 inclusive. Both internal and external threads are parallel threads, intended for the mechanical assembly of the component parts of fittings, cocks and valves, accessories, etc. These threads are not suitable as jointing threads where a pressure-tight joint is made on the thread. If assemblies with such threads must be made pressure-tight, this should be effected by compressing two tightening surfaces outside the threads, and by interposing an appropriate seal. NOTE 1 For pipe threads where pressure-tight joints are made on the threads, see ISO 7-1. NOTE 2 ISO 228-2 gives details of methods for verification of fastening thread dimensions and form, and recommended gauging systems.

Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation

La présente partie de l'ISO 228 spécifie les exigences relatives à la forme, aux dimensions, aux tolérances et à la désignation des filetages de tuyauterie pour raccordement, de dimensions de filetage 1/16 à 6 comprises. Les filetages intérieurs comme les filetages extérieurs sont des filetages cylindriques qui s'appliquent aux assemblages mécaniques des pièces de raccords, de robinetterie, d'accessoires, etc. Ces filetages ne conviennent pas comme filetages avec étanchéité dans le filet. Si des assemblages les utilisant doivent être rendus étanches, cela se fera par le serrage de deux surfaces d'étanchéité en dehors du filetage, et en interposant un joint d'étanchéité approprié. NOTE 1 Pour les filetages de tuyauterie pour raccordement avec étanchéité dans le filet, voir ISO 7-1. NOTE 2 L'ISO 228-2 donne des précisions sur les méthodes de vérification des dimensions et de la forme des filetages de raccordement, et sur les systèmes de calibrage recommandés.

General Information

• Status: Published
• Publication Date: 20-Sep-2000
• ICS: 21.040.30 - Special screw threads
• Technical Committee: ISO/TC 5/SC 5 - Threaded fittings, solder fittings, welding fittings, pipe threads, thread gauges
• Drafting Committee: ISO/TC 5/SC 5 - Threaded fittings, solder fittings, welding fittings, pipe threads, thread gauges
• Current Stage: 9093 - International Standard confirmed
• Start Date: 29-Mar-2022
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 228-1:1994 - Pipe threads where pressure-tight joints are not made on the threads - Part 1: Dimensions, tolerances and designation
• Effective Date: 06-Jun-2022

Overview

ISO 228-1:2000 defines requirements for pipe threads where pressure-tight joints are not made on the threads. It specifies the thread form, dimensions, tolerances and designation for parallel (non-tapered) internal and external fastening pipe threads for sizes 1/16 to 6 inclusive. These threads are intended for the mechanical assembly of fittings, cocks, valves and accessories and are not suitable as jointing threads for pressure-tight sealing on the thread surface.

Key topics and technical requirements

• Thread form and profile: Internal and external threads use the same parallel thread profile (full-form or truncated) and have defined geometric parameters (fundamental triangle height H, profile height h, crest/root radius r).
• Dimensions and sizes: Tabled thread dimensions (in millimetres) for the range 1/16 to 6 are given, including major, pitch and minor diameters and pitch values.
• Tolerances:
  • Internal thread tolerances on pitch diameter correspond to the positive deviations of ISO 7-1 (with specific differences for small sizes: 1/16, 1/8, 1/4, 3/8).
  • External threads have two tolerance classes on pitch diameter:
    • Class A: negative tolerances equivalent in value to the internal thread tolerance.
    • Class B: negative tolerances of twice the value of the respective internal thread tolerance.
• Designation and marking: Designation format includes the description, standard number and thread identifier (e.g., Pipe thread ISO 228 - G 1 1/2). Left-hand threads are suffixed LH; right-hand threads require no suffix.
• Assembly and sealing: When a pressure-tight joint is required, sealing must be achieved by compressing two tightening surfaces outside the threads and using an appropriate seal - not by relying on the thread form.
• Verification: ISO 228-2 provides recommended gauging systems and methods for verification by limit gauges.

Applications

• Use ISO 228-1 for specifying fastening pipe threads in mechanical assemblies where threads are for locating/holding components (fittings, valves, taps, instrument connections).
• Appropriate where threaded parts will be sealed with separate gaskets, O-rings or gasketed faces rather than by thread engagement.
• Useful for manufacturers, product designers and technical specification writers creating pipe fittings and accessories that require standardized parallel threads.

Who uses this standard

• Mechanical designers and engineers specifying thread interfaces
• Pipe and valve manufacturers, fittings and accessory suppliers
• Quality assurance, inspection and metrology teams (thread gauging)
• Procurement and regulatory compliance specialists

Related standards

• ISO 7-1 - pipe threads where pressure-tight joints are made on the threads (jointing/tapered threads)
• ISO 228-2 - verification by means of limit gauges (gauging and inspection methods)

Keywords: ISO 228-1, pipe threads, parallel threads, thread dimensions, tolerances, designation, fastening threads, pressure-tight, ISO 7-1, thread gauging.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 228-1
Fourth edition
2000-09-01
Pipe threads where pressure-tight joints
are not made on the threads —
Part 1:
Dimensions, tolerances and designation
Filetages de tuyauterie pour raccordement sans étanchéité dans le filet —
Partie 1: Dimensions, tolérances et désignation
Reference number
©
ISO 2000

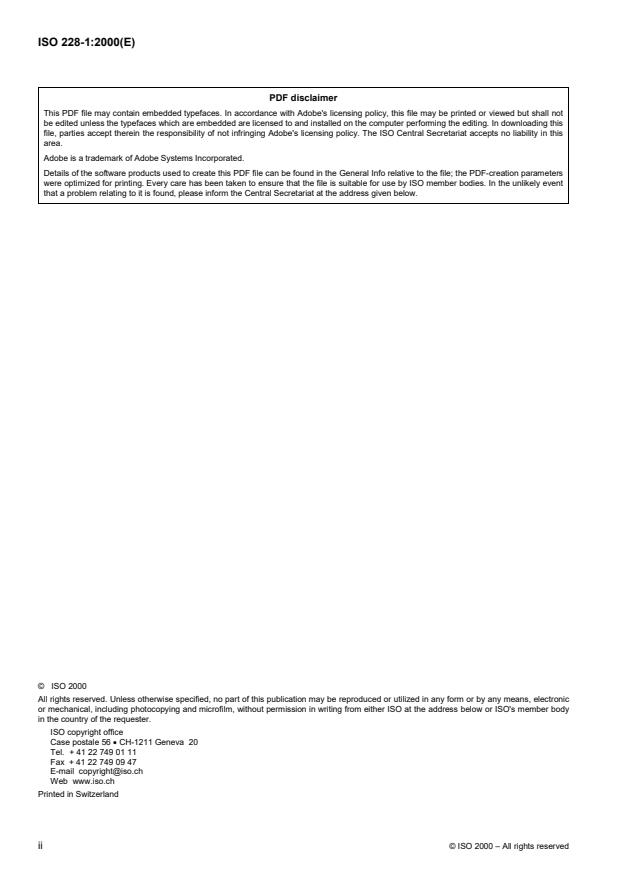

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 228 may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 228-1 was prepared by Technical Committee ISO/TC 5, Ferrous metal pipes and
metallic fittings, Subcommittee SC 5, Threaded or plain end butt-welding fittings, threads, gauging of threads.
This fourth edition cancels and replaces the third edition (ISO 228-1:1994), which has been technically revised.
ISO 228 consists of the following parts, under the general title Pipe threads where pressure-tight joints are not
made on the threads:
— Part 1: Dimensions, tolerances and designation
— Part 2: Verification by means of limit gauges
Annex A of this part of ISO 228 is for information only.
INTERNATIONAL STANDARD ISO 228-1:2000(E)
Pipe threads where pressure-tight joints are not made on the
threads —
Part 1:
Dimensions, tolerances and designation
1 Scope
This part of ISO 228 specifies the requirements for thread form, dimensions, tolerances and designation for
fastening pipe threads, thread sizes 1/16 to 6 inclusive. Both internal and external threads are parallel threads,
intended for the mechanical assembly of the component parts of fittings, cocks and valves, accessories, etc.
These threads are not suitable as jointing threads where a pressure-tight joint is made on the thread. If assemblies
with such threads must be made pressure-tight, this should be effected by compressing two tightening surfaces
outside the threads, and by interposing an appropriate seal.
NOTE 1 For pipe threads where pressure-tight joints are made on the threads, see ISO 7-1.
NOTE 2 ISO 228-2 gives details of methods for verification of fastening thread dimensions and form, and recommended
gauging systems.
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute provisions of
this part of ISO 228. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 228 are encouraged to investigate the
possibility of applying the most recent editions of the normative document indicated below. For undated references,
the latest edition of the normative document referred to applies. Members of ISO and IEC maintain registers of
currently valid International Standards.
ISO 7-1:1994, Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions, tolerances
and designation.
3 Symbols
For the purposes of this part of ISO 228, the following symbols apply.
A Tighter class of tolerance of external pipe threads where pressure-tight joints are not made on the threads
B Wider class of tolerance of external pipe threads where pressure-tight joints are not made on the threads
D = d; major diameter of the internal thread
D = D – 1,280 654 P = d ; minor diameter of the internal thread
1 1
D = D – 0,640 327 P = d ; pitch diameter of the internal thread
2 2
d Major diameter of the external thread
d = d – 1,280 654 P; minor diameter of the external thread
d = d – 0,640 327 P; pitch diameter of the external thread
G Pipe thread where pressure-tight joints are not made on the threads
H Height of the fundamental triangle of the thread
h Height of the thread profile with rounded crests and roots
P Pitch
r Radius of rounded crests and roots
T Tolerance on the minor diameter of the internal thread
D1
T Tolerance on the pitch diameter of the internal thread
D2
T Tolerance on the major diameter of the external thread
d
T Tolerance on the pitch diameter of the external thread
d2
4 Dimensions
The profile of these threads is identical with that of the parallel thread specified in ISO 7-1. The internal and
external threads covered by this part of ISO 228 are both parallel.
Unless otherwise specified, the thread in accordance with this part of ISO 228 is a right-hand thread. (See also
clause 5.)
Threads are normally of the truncated form, with crests truncated to the limits of tolerance as given in columns 14
and 15 of Table 1. The exception to this is on internal threads, where they are likely to be assembled with external
threads in accordance with ISO 7-1, and in which case the thread length shall be equal to or greater than that
specified in ISO 7-1.
The tolerances on the pitch diameter of the internal threads correspond to the positive deviation of the diameter
tolera
...

NORME ISO
INTERNATIONALE 228-1
Quatrième édition
2000-09-01
Filetages de tuyauterie pour raccordement
sansétanchéitédansle filet—
Partie 1:
Dimensions, tolérances et désignation
Pipe threads where pressure-tight joints are not made on the threads —
Part 1: Dimensions, tolerances and designation
Numéro de référence
©
ISO 2000

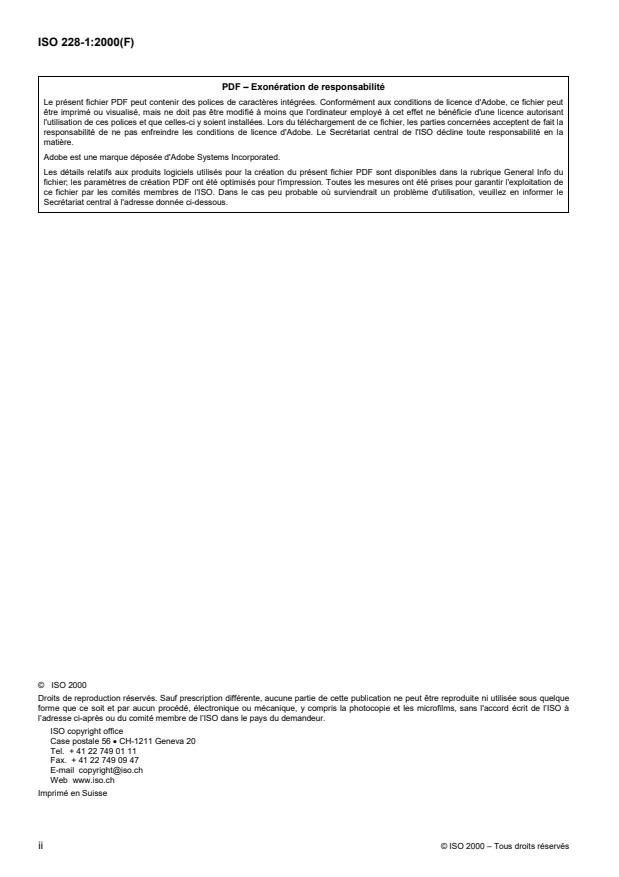

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2000 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente partie de l’ISO 228 peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas
avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 228-1 a étéélaborée par le comité technique ISO/TC 5, Tuyauteries en métaux
ferreux et raccords métalliques, sous-comité SC 5, Raccords filetésou à souder, filetages, calibres de filetages.
Cette quatrième édition annule et remplace la troisième édition (ISO 228-1:1994), dont elle constitue une révision
technique.
L'ISO 228 comprend les parties suivantes, présentées sous le titre général Filetages de tuyauterie pour
raccordement sans étanchéité dans le filet:
— Partie 1: Dimensions, tolérances et désignation
— Partie 2: Vérification par calibres à limites
L'annexe A de la présente partie de l'ISO 228 est donnée uniquement à titre d'information.
NORME INTERNATIONALE ISO 228-1:2000(F)
Filetages de tuyauterie pour raccordement sans étanchéité dans le
filet —
Partie 1:
Dimensions, tolérances et désignation
1 Domaine d'application
La présente partie de l’ISO 228 spécifie les exigences relatives à la forme, aux dimensions, aux tolérances et à la
désignation des filetages de tuyauterie pour raccordement, de dimensions de filetage 1/16 à 6 comprises. Les
filetages intérieurs comme les filetages extérieurs sont des filetages cylindriques qui s’appliquent aux assemblages
mécaniques des pièces de raccords, de robinetterie, d’accessoires, etc.
Ces filetages ne conviennent pas comme filetages avec étanchéité dans le filet. Si des assemblages les utilisant
doivent être rendus étanches, cela se fera par le serrage de deux surfaces d’étanchéité en dehors du filetage, et
en interposant un joint d’étanchéité approprié.
NOTE 1 Pour les filetages de tuyauterie pour raccordement avec étanchéité dans le filet, voir ISO 7-1.
NOTE 2 L’ISO 228-2 donne des précisions sur les méthodes de vérification des dimensions et de la forme des filetages de
raccordement, et sur les systèmes de calibrage recommandés.
2Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente partie de l'ISO 228. Pour les références datées, les amendements ultérieurs
ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondéssur la
présente partie de l'ISO 228 sont invitées à rechercher la possibilité d'appliquer l'édition la plus récente du
document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document normatif en
référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes internationales en
vigueur.
ISO 7-1:1994, Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation.
3 Symboles
Pour les besoins de la présente partie de l'ISO 228, les symboles suivants s'appliquent.
A Classe plus serréede tolérance du filetage extérieur de tuyauterie pour raccordement sans étanchéité dans le
filet
B Classe plus large de tolérance du filetage extérieur de tuyauterie pour raccordement sans étanchéité dans le
filet
D = d;diamètre extérieur du filetage intérieur
D = D – 1,280 654 P = d ;diamètre intérieur du filetage intérieur
1 1
D = D – 0,640 327 P = d ;diamètre sur flancs du filetage intérieur
2 2
d Diamètre extérieur du filetage extérieur
d = d – 1,280 654 P;diamètre intérieur du filetage extérieur
d = d – 0,640 327 P;diamètre sur flancs du filetage extérieur
G Filetage de tuyauterie pour raccordement sans étanchéité dans le filet
H Hauteur du triangle primitif du filetage
h Hauteur du profil du filetage entre sommets et fonds arrondis
P Pas
r Rayon des arrondis au sommet et à fond de filet
T Tolérance sur le diamètre intérieur du filetage intérieur
D1
T Tolérance sur le diamètre sur flancs du filetage intérieur
D2
T Tolérance sur le diamètre extérieur du filetage extérieur
d
T Tolérance sur le diamètre sur flancs du filetage extérieur
d2
4 Dimensions
Le profil de ces filetages est identique à celui défini pour le filetage cylindrique dans l'ISO 7-1. Les filetages
intérieur et extérieur de la présente partie de l'ISO 228 sont tous deux cylindriques.
Sauf indication contraire, le filetage défini dans la présente partie de l'ISO 228 est un filetage à droite. (Voir aussi
l'article 5.)
Les filetages sont normalement à forme tronquée, avec des sommets saillants de filets pouvant être tronqués
jusqu'au maximum de l'écart indiqué dans les colonnes 14 et 15 du Tableau 1, sauf sur le filetage intérieur, si celui-
ci est susceptible d'être associé avec un filetage extérieur conforme à l'ISO 7-1. Dans un tel cas, les longueurs de
filetage doivent être égales ou supérieures à celles prescrites dans l'ISO 7-1.
Les tolérances sur le diamètre sur flancs du filetage intérieur corresponden
...
