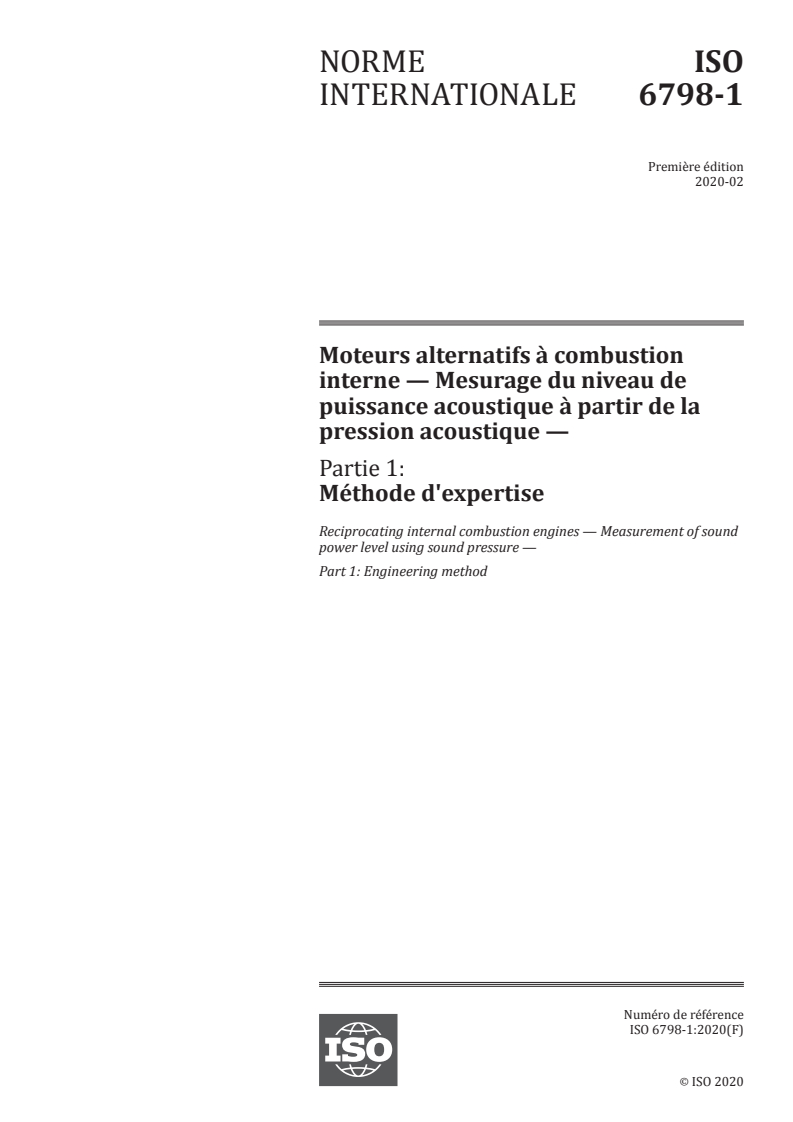

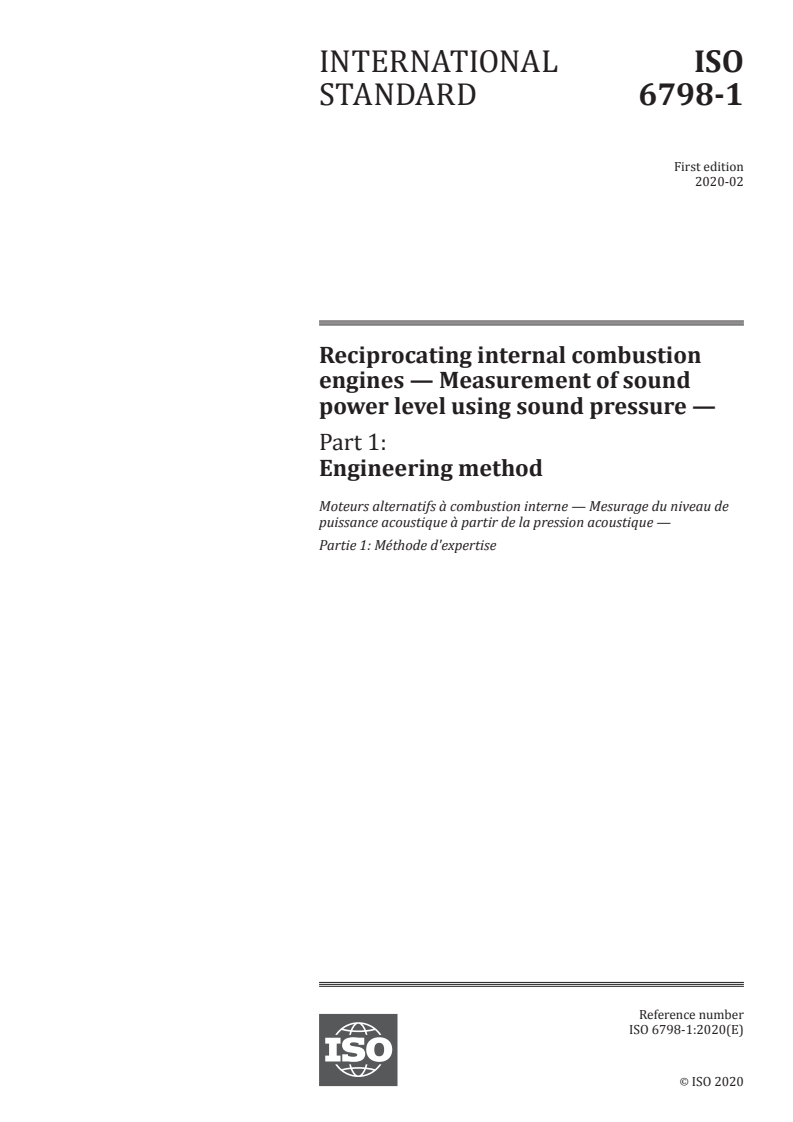

INTERNATIONAL ISO
STANDARD 6798-1
First edition
2020-02
Reciprocating internal combustion
engines — Measurement of sound
power level using sound pressure —
Part 1:
Engineering method
Moteurs alternatifs à combustion interne — Mesurage du niveau de
puissance acoustique à partir de la pression acoustique —
Partie 1: Méthode d'expertise
Reference number
ISO 6798-1:2020(E)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 6798-1:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6798-1:2020(E)

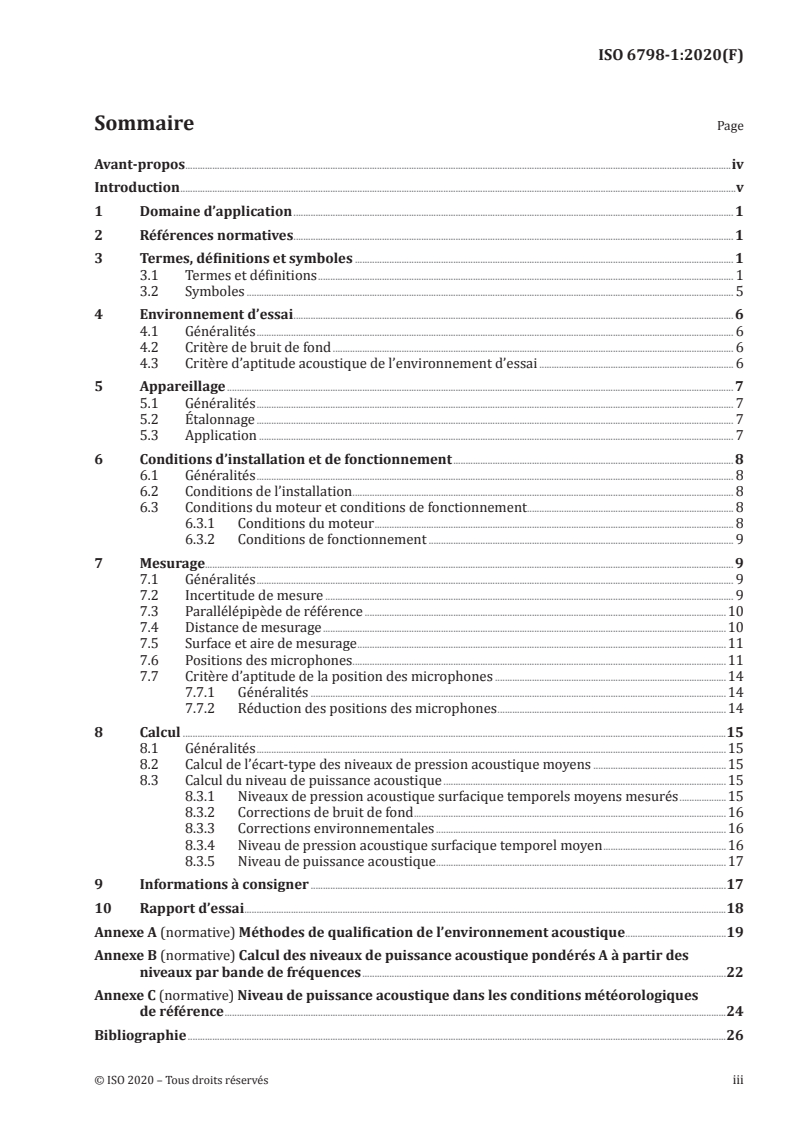

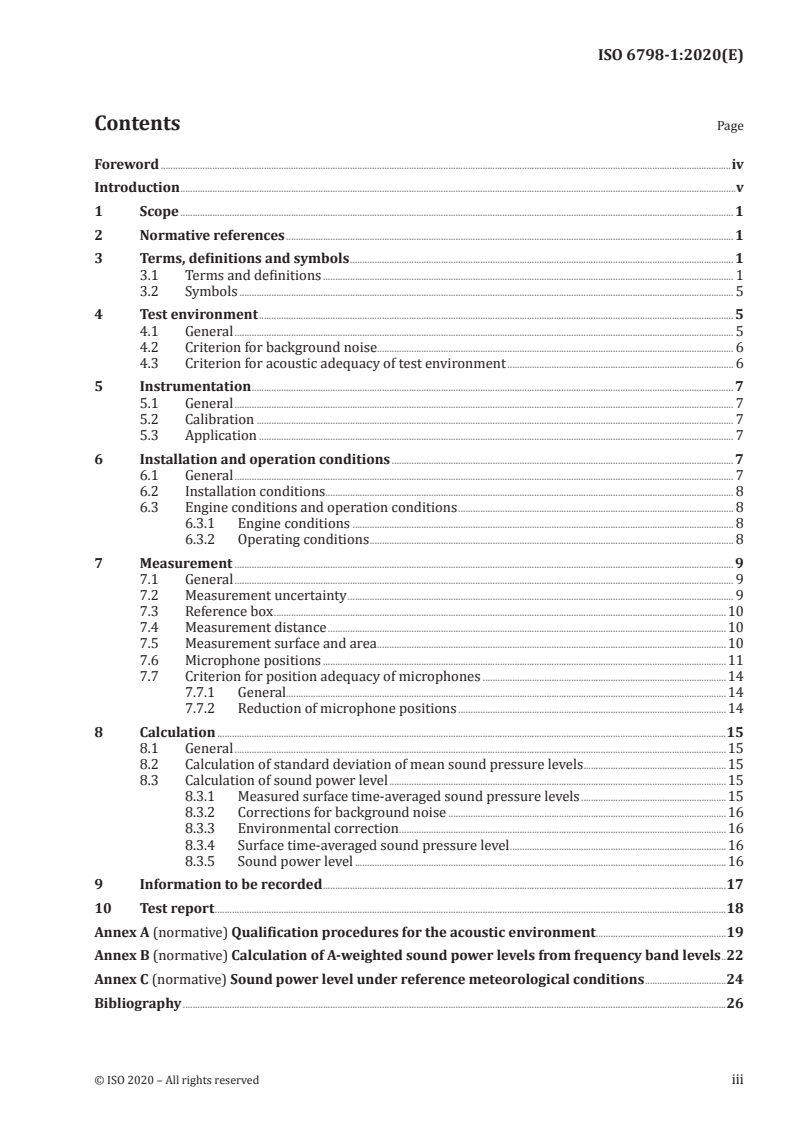

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms, definitions and symbols . 1
3.1 Terms and definitions . 1
3.2 Symbols . 5
4 Test environment . 5
4.1 General . 5
4.2 Criterion for background noise. 6
4.3 Criterion for acoustic adequacy of test environment . 6
5 Instrumentation . 7
5.1 General . 7
5.2 Calibration . 7
5.3 Application . 7
6 Installation and operation conditions . 7
6.1 General . 7
6.2 Installation conditions. 8
6.3 Engine conditions and operation conditions . 8
6.3.1 Engine conditions . 8
6.3.2 Operating conditions . 8
7 Measurement . 9
7.1 General . 9
7.2 Measurement uncertainty . 9
7.3 Reference box .10
7.4 Measurement distance .10
7.5 Measurement surface and area .10
7.6 Microphone positions .11
7.7 Criterion for position adequacy of microphones .14
7.7.1 General.14
7.7.2 Reduction of microphone positions .14
8 Calculation .15
8.1 General .15
8.2 Calculation of standard deviation of mean sound pressure levels .15
8.3 Calculation of sound power level .15
8.3.1 Measured surface time-averaged sound pressure levels .15
8.3.2 Corrections for background noise .16
8.3.3 Environmental correction .16
8.3.4 Surface time-averaged sound pressure level .16
8.3.5 Sound power level .16
9 Information to be recorded .17
10 Test report .18
Annex A (normative) Qualification procedures for the acoustic environment .19
Annex B (normative) Calculation of A-weighted sound power levels from frequency band levels .22
Annex C (normative) Sound power level under reference meteorological conditions .24
Bibliography .26
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6798-1:2020(E)

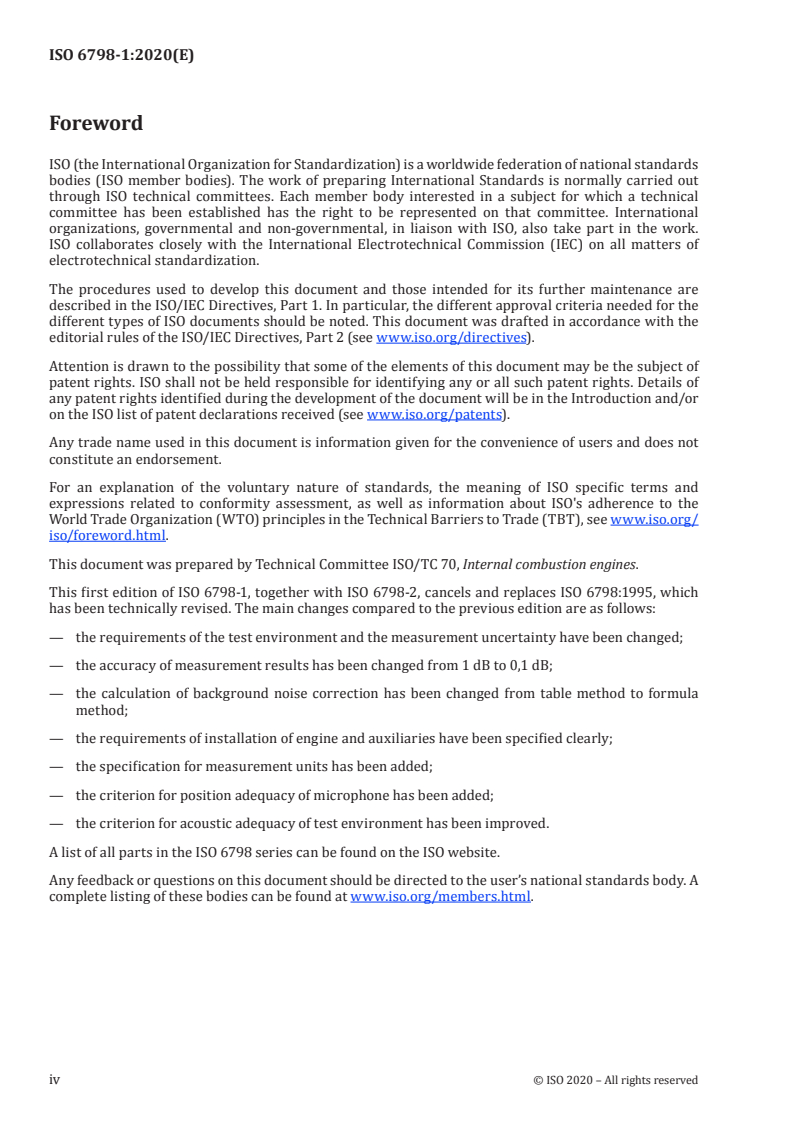

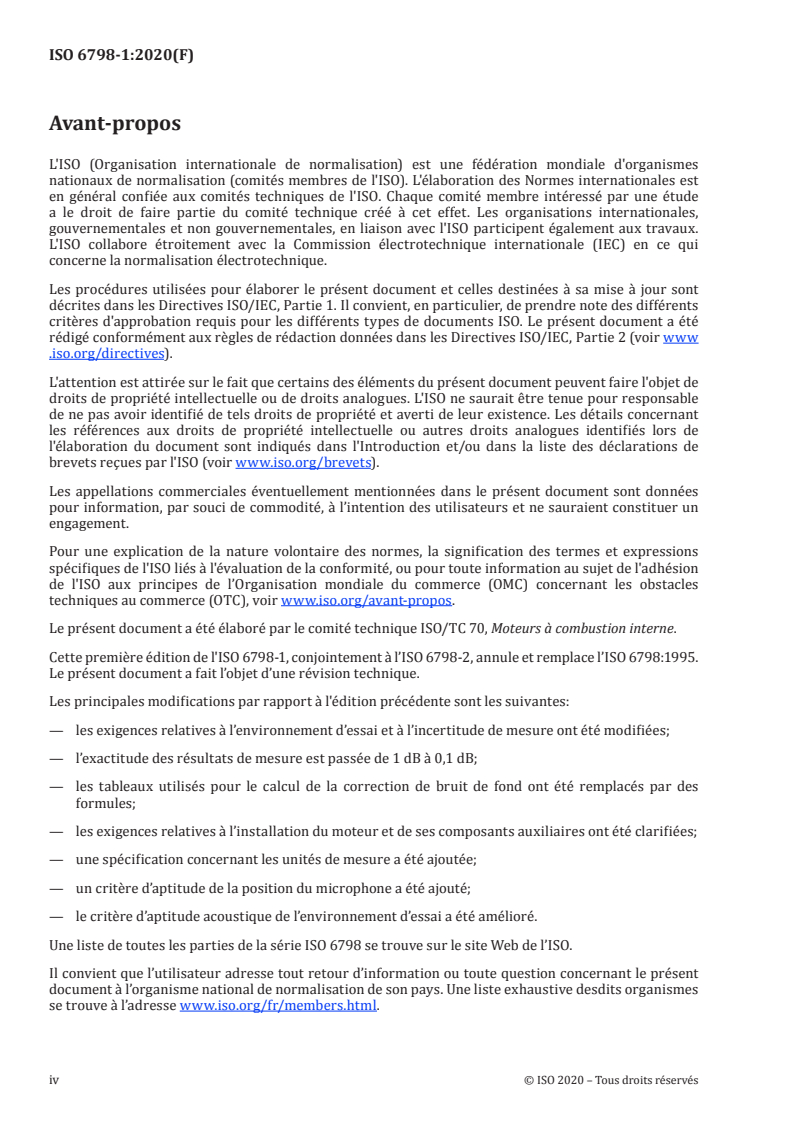

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 70, Internal combustion engines.
This first edition of ISO 6798-1, together with ISO 6798-2, cancels and replaces ISO 6798:1995, which
has been technically revised. The main changes compared to the previous edition are as follows:
— the requirements of the test environment and the measurement uncertainty have been changed;
— the accuracy of measurement results has been changed from 1 dB to 0,1 dB;
— the calculation of background noise correction has been changed from table method to formula
method;
— the requirements of installation of engine and auxiliaries have been specified clearly;
— the specification for measurement units has been added;
— the criterion for position adequacy of microphone has been added;
— the criterion for acoustic adequacy of test environment has been improved.
A list of all parts in the ISO 6798 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 6798-1:2020(E)
Introduction
The ISO 6798 series can be used to calculate the sound power level by using the sound pressure level on
a measurement surface enveloping a noise source.
The measurement result of sound power level has nothing to do with the test environment and the
installation conditions of the noise source, which is one of the important reasons for using sound power
level to characterize the noise radiation of different types of machinery and equipment.
Sound power level has the following applications:
— indication of noise radiated from machinery under the specified condition;
— validation of the indicated value of a noise;
— radiation noise comparison of different types and sizes of machinery;
— comparison of the noise limit value specified in the purchase contract or specification;
— making engineering measures to reduce radiation noise of machinery (generally, the frequency
band sound power level is also needed);
— prediction of the sound pressure level of noise in the specified position.
Table 1 gives the measurement methods for determining the sound power level of two types of accuracy
grade, these measurement methods apply to the measurement on the enveloping surface in the
ISO 6798 series. The measurement result of the sound power level is rounded to the nearest 0,1 dB. The
method given in this document allows the determination of the A-weighted and frequency-band sound
power level, the accuracy of the measurement result is grade 2. The A-weighted sound power level can
also be calculated from frequency band sound power levels, but the calculated result from frequency
band data can differ from what is determined from the measured A-weighted sound pressure levels.
Table 2 gives the measurement uncertainty of the sound power level (upper bound values of the
standard deviation of reproducibility). The standard deviations listed in Table 2 are the comprehensive
effect of the measurement uncertainty, but do not include variations of the sound power level caused by
installation and operation conditions of the noise source.
In the noise control of a reciprocating internal combustion engine, the relevant members (the
manufacturers, installers, and users) should conduct effective communication of acoustic information
which is obtained from measurement. The measurement result is valid when in the specified
measurement conditions by using the instrumentation and measurement method as specified in this
document to obtain a clear acoustic value. The ISO 6798 series can be used according to the purpose of
noise measurement and measurement conditions.
Table 1 — How the ISO 6798 series determines the sound power level using sound pressure
ISO 6798-1 ISO 6798-2
Parameters Engineering method Survey method
Accuracy grade 2 Accuracy grade 3
International Standards referenced ISO 3744 ISO 3746
An essentially free field over An acoustic field over
Test environment
a reflecting plane a reflecting plane
Noise source volume Unlimited, depending on the test environment
ΔL ≥ 6,0 dB ΔL ≥ 3,0 dB
pA pA
a
Criterion for background noise
K ≤ 1,3 dB K ≤ 3,0 dB
1A 1A
Criterion for acoustic adequacy
K ≤ 4,0 dB K ≤ 7,0 dB
b 2A 2A
of test environment
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 6798-1:2020(E)
Table 1 (continued)
ISO 6798-1 ISO 6798-2
Parameters Engineering method Survey method
Accuracy grade 2 Accuracy grade 3
Criterion for position adequacy
'
s(L’ ) ≤ 1,0 dB sL ≤ 2dB
()
c pAm
pAm
of microphone
d
Instrumentation
Class 1/class 1/class 1 Class 2/class 2/class 1
sound level meter/filter/sound
calibrator
Sound power level acquired A-weighted or frequency bands A-weighted
Acceptance test of sound
Comparative test of sound
Application power level; making
power level
engineering measures
a
For the difference of sound pressure level, ΔL , and the background noise correction, K , see 8.3.2.
pA 1A
b
For the environmental correction, K , see 8.3.3.
2A
c
For the standard deviation, s(L’ ), see 7.7.
pAm
d
For the requirements of instrumentation, see Clause 5.
Table 2 — Measurement uncertainty of the sound power level (upper bound values
of the standard deviation of reproducibility)
Mid-band frequency ISO 6798-1 ISO 6798-2
Hz standard deviation of standard deviation of
reproducibility reproducibility
Octave bands One-third-octave bands
dB dB
63 50 to 80 5,0
125 100 to 160 3,0
250 200 to 315 2,0
—
500 400 to 630 1,5
1 000 to 4 000 800 to 5 000 1,5
8 000 6 300 to 10 000 2,5
A-weighted 1,5 3,0
vi © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 6798-1:2020(E)
Reciprocating internal combustion engines —
Measurement of sound power level using sound
pressure —
Part 1:
Engineering method
1 Scope
This document specifies the engineering method, which is the measurement method of the sound
power level for reciprocating internal combustion engines.
This document applies to all reciprocating internal combustion engines falling within the field of
application of ISO 3046-1 and other internal combustion engines where no suitable International
Standard exists.
NOTE In this document, reciprocating internal combustion engines are referred to as engines unless
otherwise explained.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3046-1, Reciprocating internal combustion engines — Performance — Part 1: Declarations of power, fuel
and lubricating oil consumptions, and test methods — Additional requirements for engines for general use
ISO 3046-3, Reciprocating internal combustion engines — Performance — Part 3: Test measurements
ISO 6926, Acoustics — Requirements for the performance and calibration of reference sound sources used
for the determination of sound power levels
IEC 60942, Electroacoustics — Sound calibrators
IEC 61260-1, Electroacoustics — Octave-band and fractional-octave-band filters —Part 1: Specifications
IEC 61672-1, Electroacoustics — Sound level meters —Part 1: Specifications
3 Terms, definitions and symbols
3.1 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 3046-1, ISO 6926, IEC 61260-1,
IEC 61672-1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2020 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 6798-1:2020(E)
3.1.1
sound pressure
p
difference between the instantaneous pressure and the static pressure
Note 1 to entry: It is expressed in pascals (Pa).
[SOURCE: ISO 80000-8:2007, 8-9.2, modified — Note1 to entry has been added.]
3.1.2
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure (3.1.1), p, to the
square of a reference value, p
0
Note 1 to entry: Sound pressure level is calculated using Formula (1):
2
p
L =×10 lg (1)
p
2
p
0
where
p is the sound pressure;
p is the reference value, which equals 20 μPa.
0
Note 2 to entry: If specific frequency and time weightings, as specified in IEC 61672-1, and/or specific frequency
bands are applied, this is indicated by appropriate subscripts, e.g. L denotes the A-weighted sound pressure level.
pA
Note 3 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.2, modified — Editorial modifications have been made.]
3.1.3
time-averaged sound pressure level
L
p,T
ten times the logarithm to the base 10 of the ratio of the time average of the square of the sound pressure
(3.1.1), p, during a stated time interval of duration, T (starting at t and ending at t ), to the square of a
1 2
reference value, p
0
Note 1 to entry: the time-averaged sound pressure level is calculated using Formula (2):
t
1
2
2
pt()dt
∫
t
T
1
L =×10 lg (2)
pT,
2
p
0
where
p is the sound pressure;
p is the reference value, which equals 20 μPa;
0
T is a stated time interval of duration.
Note 2 to entry: In general, the subscript “T” is omitted since time-averaged sound pressure levels are necessarily
determined over a certain measurement time interval.
Note 3 to entry: Time-averaged sound pressure levels are often A-weighted, in which case they are denoted by
L , which is usually abbreviated to L .
pA,T pA
Note 4 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.3, modified — Editorial modifications have been made.]
2 © ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 6798-1:2020(E)
3.1.4
surface time-averaged sound pressure level
L
p
mean (energy average) of the time-averaged sound pressure levels (3.1.3) over all the microphone
positions, or traverses, on the measurement surface, with the background noise correction, K , and the
1
environmental correction, K , applied
2
Note 1 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.18, modified — Editorial modifications have been made.]
3.1.5
measurement time interval
T
portion or a multiple of an operational period or operational cycle of the noise source under test for
which the time-averaged sound pressure level (3.1.3) is determined
Note 1 to entry: It is expressed in seconds (s).
[SOURCE: ISO 3744:2010, 3.5, modified — Editorial modifications have been made to Note 1 to entry.]
3.1.6
acoustic free field
sound field in a homogeneous, isotropic medium free of boundaries
Note 1 to entry: In practice, an acoustic free field is a field in which the influence of reflections at the boundaries
or other disturbing objects are negligible over the frequency range of interest.
[SOURCE: ISO 3744:2010, 3.6]
3.1.7
reflecting plane
sound- reflecting planar surface on which the noise source under test is located
[SOURCE: ISO 3744:2010, 3.8]
3.1.8
acoustic free field over a reflecting plane
acoustic free field (3.1.6) in the half-space above an infinite reflecting plane (3.1.7) in the absence of any
other obstacles
[SOURCE: ISO 3744:2010, 3.7]
3.1.9
frequency range of interest
frequency range of octave bands with nominal mid-band frequencies from 63 Hz to 8 000 Hz (including
one-third octave bands with mid-band frequencies from 50 Hz to 10 000 Hz)
Note 1 to entry: For special purposes, the frequency range can be extended or reduced, provided that the test
environment and instrument specifications are satisfactory for use over the modified frequency range. Changes
to the frequency range of interest are included in the test report.
[SOURCE: ISO 3744:2010, 3.9, modified — Frequencies have been changed.]
3.1.10
reference box
hypothetical right smallest parallelepiped terminating on one reflecting plane (3.1.7) on which the noise
source under test is located, that just encloses the source including all the significant sound radiating
components
[SOURCE: ISO 3744:2010, 3.10, modified — Test table has been deleted.]
© ISO 2020 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 6798-1:2020(E)
3.1.11
measurement distance
d
distance from the reference box (3.1.10) to a parallelepiped measurement surface
[SOURCE: ISO 3744:2010, 3.12, modified — Note has been deleted.]
3.1.12
measurement surface
S
hypothetical parallelepiped surface of area on which the microphone positions are located at which the
sound pressure levels (3.1.2) are measured, enveloping the noise source under test and terminating on
the reflecting plane (3.1.7) on which the source is located
[SOURCE: ISO 3744:2010, 3.14]
3.1.13
background noise
noise from all sources other than the noise source under test
Note 1 to entry: Background noise includes contributions from airborne sound, noise from structure-borne
vibration, and electrical noise in the instrumentation.
[SOURCE: ISO 3744:2010, 3.15]
3.1.14
background noise correction
K
1
correction applied to the mean (energy average) of the time-averaged sound pressure levels (3.1.3)
over all the microphone positions on the measurement surface (3.1.12), to account for the influence of
background noise (3.1.13)
Note 1 to entry: The background noise correction is frequency dependent; the correction in the case of a frequency
band is denoted by K , where f denotes the relevant mid-band frequency, and that in the case of A-weighting is
1f
denoted by K .
1A
Note 2 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.16]
3.1.15
environmental correction
K
2
correction applied to the mean (energy average) of the time-averaged sound pressure levels (3.1.3)
over all the microphone positions on the measurement surface (3.1.12), to account for the influence of
reflected sound
Note 1 to entry: The environmental correction is frequency dependent; the correction in the case of a frequency
band is denoted by K , where f denotes the relevant mid-band frequency, and that in the case of A-weighting is
2f
denoted by K .
2A
Note 2 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.17, modified — Note 3 has been deleted.]
3.1.16
sound power
W
through a surface, product of the sound pressure (3.1.1), p, and the component of the particle velocity, u ,
n
at a point on the surface in the direction normal to the surface, integrated over that surface
Note 1 to entry: The quantity relates to the rate per time at which airborne sound energy is radiated by a source.
4 © ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 6798-1:2020(E)
Note 2 to entry: It is expressed in watts (W).
[SOURCE: ISO 3744:2010, 3.20, modified — Symbol has been changed.]
3.1.17
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power (3.1.16) of a source, W, to a
reference value, W
0
Note 1 to entry: the sound power level is calculated using Formula (3):
W
L =×10 lg (3)
W
W
0
where
W is the sound power;
W is the reference value, which equals 1 pW.
0
Note 2 to entry: If a specific frequency weighting, as specified in IEC 61672-1, and/or specific frequency bands
are applied, this is indicated by appropriate subscripts, e.g. L denotes the A-weighted sound power level.
WA
Note 3 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.21, modified — Editorial modifications have been made.]
3.2 Symbols
Symbol Description Unit
2a measurement surface length m
2b measurement surface width m
c measurement surface height m
d measurement distance m
FS flywheel side —
l reference box length m
1
l reference box width m
2
l reference box height m
3
r size ratio —
s
• key microphone positions —
∘ additional microphone positions —
reflecting plane —
reference box —
4 Test environment
4.1 General
The test environments that are applicable for measurements in accordance with this document are as
follows:
a) a room or a flat outdoor area which is adequately isolated from background noise and which
provides an acoustic free field over a reflecting plane, or;
© ISO 2020 – All rights reserved 5
---------------------- Page: 11 ----------------------
ISO 6798-1:2020(E)
b) a room or a flat outdoor area which is adequately isolated from background noise and in which an
environmental correction can be applied to allow for a limited contribution from the reverberant
field to the sound pressures on the measurement surface.
Environmental conditions having an adverse effect on the microphones used for the measurements (e.g.
wind, impingement of air discharge, high or low temperatures) shall be avoided. The instructions of the
manufacturer of the measuring instrumentation regarding adverse environmental conditions shall be
followed. Particular care should be exercised to ensure that any plane does not radiate any appreciable
sound due to vibrations.
4.2 Criterion for background noise
The time-averaged sound pressure level (abbreviated as sound pressure level in the following text) of
the background noise measured and averaged over the microphone positions shall be at least 6,0 dB,
and preferably more than 15,0 dB, below the corresponding uncorrected sound pressure level of the
noise source under test when measured in the presence of this background noise.
For the measurements in frequency bands, the criteria for background noise may not be achievable in
all frequency bands, even when the background noise levels in the test room are extremely low and
well controlled. In this situation,
...
NORME ISO
INTERNATIONALE 6798-1
Première édition
2020-02
Moteurs alternatifs à combustion
interne — Mesurage du niveau de
puissance acoustique à partir de la
pression acoustique —
Partie 1:
Méthode d'expertise
Reciprocating internal combustion engines — Measurement of sound
power level using sound pressure —
Part 1: Engineering method
Numéro de référence
ISO 6798-1:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 6798-1:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6798-1:2020(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
3.1 Termes et définitions . 1
3.2 Symboles . 5
4 Environnement d’essai . 6
4.1 Généralités . 6
4.2 Critère de bruit de fond . 6
4.3 Critère d’aptitude acoustique de l’environnement d’essai . 6
5 Appareillage . 7
5.1 Généralités . 7
5.2 Étalonnage . 7
5.3 Application . 7
6 Conditions d’installation et de fonctionnement . 8
6.1 Généralités . 8
6.2 Conditions de l’installation . 8
6.3 Conditions du moteur et conditions de fonctionnement . . 8
6.3.1 Conditions du moteur . 8
6.3.2 Conditions de fonctionnement . 9
7 Mesurage. 9
7.1 Généralités . 9
7.2 Incertitude de mesure . 9
7.3 Parallélépipède de référence .10
7.4 Distance de mesurage .10
7.5 Surface et aire de mesurage .11
7.6 Positions des microphones .11
7.7 Critère d’aptitude de la position des microphones .14
7.7.1 Généralités .14
7.7.2 Réduction des positions des microphones .14
8 Calcul .15
8.1 Généralités .15
8.2 Calcul de l’écart-type des niveaux de pression acoustique moyens .15
8.3 Calcul du niveau de puissance acoustique .15
8.3.1 Niveaux de pression acoustique surfacique temporels moyens mesurés .15
8.3.2 Corrections de bruit de fond .16
8.3.3 Corrections environnementales .16
8.3.4 Niveau de pression acoustique surfacique temporel moyen .16
8.3.5 Niveau de puissance acoustique .17
9 Informations à consigner .17
10 Rapport d’essai .18
Annexe A (normative) Méthodes de qualification de l’environnement acoustique .19
Annexe B (normative) Calcul des niveaux de puissance acoustique pondérés A à partir des
niveaux par bande de fréquences .22
Annexe C (normative) Niveau de puissance acoustique dans les conditions météorologiques
de référence .24
Bibliographie .26
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6798-1:2020(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 70, Moteurs à combustion interne.
Cette première édition de l'ISO 6798-1, conjointement à l’ISO 6798-2, annule et remplace l’ISO 6798:1995.
Le présent document a fait l’objet d’une révision technique.
Les principales modifications par rapport à l'édition précédente sont les suivantes:
— les exigences relatives à l’environnement d’essai et à l’incertitude de mesure ont été modifiées;
— l’exactitude des résultats de mesure est passée de 1 dB à 0,1 dB;
— les tableaux utilisés pour le calcul de la correction de bruit de fond ont été remplacés par des
formules;
— les exigences relatives à l’installation du moteur et de ses composants auxiliaires ont été clarifiées;
— une spécification concernant les unités de mesure a été ajoutée;
— un critère d’aptitude de la position du microphone a été ajouté;
— le critère d’aptitude acoustique de l’environnement d’essai a été amélioré.
Une liste de toutes les parties de la série ISO 6798 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 6798-1:2020(F)
Introduction
La série ISO 6798 peut être utilisée pour calculer le niveau de puissance acoustique en utilisant le niveau
de pression acoustique sur une surface de mesurage enveloppant une source sonore.
Le résultat du mesurage du niveau de puissance acoustique n’a aucun rapport avec l’environnement
d’essai ni avec les conditions d’installation de la source sonore, qui constitue l’une des principales
raisons motivant l’utilisation du niveau de puissance acoustique pour caractériser le rayonnement
sonore de différents types de machines et équipements.
Le niveau de puissance acoustique présente diverses applications:
— indication du bruit émis par des machines dans les conditions spécifiées;
— validation de la valeur indiquée d’un bruit;
— comparaison du bruit émis par des machines de différents types et de toutes tailles;
— comparaison avec la valeur limite de bruit spécifiée dans le contrat de vente ou dans la spécification;
— réalisation de mesures d’expertise visant à réduire le bruit émis par des machines (généralement, le
niveau de puissance acoustique par bande de fréquences est nécessaire);
— prédiction du niveau de pression acoustique dans la position indiquée.
Le Tableau 1 fournit les méthodes de mesure pour la détermination du niveau de puissance acoustique
de deux types de classe de précision. Ces méthodes de mesure s’appliquent au mesurage réalisé sur
la surface enveloppante conformément à la série des ISO 6798. Le résultat de mesurage du niveau de
puissance acoustique est arrondi à 0,1 dB près. La méthode donnée dans le présent document permet
de déterminer le niveau de puissance acoustique pondéré A et par bande de fréquence, et donne une
précision de résultat de classe 2. Le niveau de puissance acoustique pondéré A peut également être
calculé à partir des niveaux de puissance acoustique par bande de fréquences, mais le résultat obtenu
à partir des données de bande de fréquences peut être différent de celui calculé d’après les niveaux de
puissance acoustique pondérés A.
Le Tableau 2 indique l’incertitude de mesure du niveau de puissance acoustique (les valeurs limites
supérieures de l’écart-type de reproductibilité). Les écarts-types indiqués dans le Tableau 2
représentent l’effet global de l’incertitude de mesure, mais ils n’incluent pas les variations du niveau de
puissance acoustique dues aux conditions d’installation et d’exploitation de la source de bruit.
Dans le cadre de la réduction du bruit des moteurs alternatifs à combustion interne, il convient que
les parties prenantes concernées (fabricants, installateurs et utilisateurs) communiquent efficacement
sur les informations acoustiques obtenues par mesurage. Pour produire une valeur acoustique sans
équivoque, le résultat de mesurage est valide lorsqu’il est obtenu dans les conditions de mesurages
spécifiées, en utilisant l’instrumentation et la méthode de mesure spécifiées dans le présent document.
La série des ISO 6798 peut être utilisée en fonction de l’objectif du mesurage du bruit et des conditions
de mesurage.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 6798-1:2020(F)
Tableau 1 — Comment la série ISO 6798 détermine le niveau de puissance acoustique à partir
de la pression acoustique
ISO 6798-1 ISO 6798-2
Paramètres Méthode d’expertise Méthode de contrôle
Classe de précision 2 Classe de précision 3
Normes internationales citées en
ISO 3744 ISO 3746
référence
Conditions approchant celles
Champ acoustique sur plan
Environnement d’essai du champ libre sur plan
réfléchissant
réfléchissant
Volume de la source de bruit Illimitée, selon l’environnement d’essai
ΔL ≥ 6,0 dB ΔL ≥ 3,0 dB
p pA
a
Critère de bruit de fond
K ≤ 1,3 dB K ≤ 3,0 dB
1 1A
Critère d’aptitude acoustique
K ≤ 4,0 dB K ≤ 7,0 dB
b 2 2A
de l’environnement d’essai
Critère d’aptitude de la
' '
sL ≤1 dB sL ≤ 2 dB
() ()
c
pAm pAm
position du microphone
d
Instrumentation
Classe 1/classe 1/classe 1 Classe 2/classe 2/classe 1
Sonomètre/filtre/calibreur acoustique
Pondéré A ou bandes de
Niveau de puissance acoustique acquis Pondéré A
fréquences
Essai de réception du niveau de
Essai comparatif des niveaux
Application puissance acoustique; prise de
de puissance acoustique
mesures d’expertise
a
Pour la différence de niveau de pression acoustique, ΔL , et la correction de bruit de fond, K , voir 8.3.2.
pA 1A
b
Pour la correction d’environnement, K , voir 8.3.3.
2A
'
c
Pour l’écart-type, sL , voir 7.7.
()
pAm
d
Pour les exigences relatives à l’instrumentation, voir Article 5.
Tableau 2 — Incertitude de mesure du niveau de puissance acoustique
(valeurs limites supérieures de l’écart-type de reproductibilité)
Fréquence médiane
ISO 6798-1 ISO 6798-2
écart-type de écart-type de
Hz
reproductibilité reproductibilité
Bandes d’un tiers
Bandes d’octave
dB dB
d’octave
63 50 à 80 5,0
125 100 à 160 3,0
250 200 à 315 2,0
—
500 400 à 630 1,5
1 000 à 4 000 800 à 5 000 1,5
8 000 6 300 à 10 000 2,5
Pondéré A 1,5 3,0
vi © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 6798-1:2020(F)
Moteurs alternatifs à combustion interne — Mesurage du
niveau de puissance acoustique à partir de la pression
acoustique —
Partie 1:
Méthode d'expertise
1 Domaine d’application
Le présent document spécifie la méthode d'ingénierie, qui est la méthode de mesure du niveau de
puissance acoustique des moteurs alternatifs à combustion interne.
Il s’applique à tous les moteurs alternatifs à combustion interne entrant dans le domaine d’application
de l’ISO 3046-1 ainsi qu’aux autres moteurs à combustion interne pour lesquels il n’existe aucune Norme
internationale appropriée.
NOTE Dans le présent document, les moteurs à combustion interne alternatifs sont appelés moteurs, sauf
indication contraire
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3046-1, Moteurs alternatifs à combustion interne — Performances — Partie 1: Déclaration de la
puissance et de la consommation de carburant et d'huile de lubrification, et méthodes d'essai — Exigences
supplémentaires pour les moteurs d'usage général
ISO 3046-3, Moteurs alternatifs à combustion interne — Performances — Partie 3: Mesurages pour les essais
ISO 6926, Acoustique — Prescriptions relatives aux performances et à l'étalonnage des sources sonores de
référence pour la détermination des niveaux de puissance acoustique
IEC 60942, Électroacoustique — Calibreurs acoustiques
IEC 61260-1, Électroacoustique — Filtres de bande d’octave et de bande de fraction d’octave— Partie 1:
Spécifications
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes, définitions et symboles
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 3046-1, l'ISO 6926,
l’IEC 61260-1, l’IEC 61672-1 ainsi que les suivants s’appliquent.
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 6798-1:2020(F)
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1.1
pression acoustique
p
différence entre la pression instantanée et la pression statique
Note 1 à l'article: Elle est exprimée en pascals (Pa).
[SOURCE: ISO 80000-8:2007, 8-9.2, modifiée — Note1 à l'article a été ajoutée.]
3.1.2
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique (3.1.1), p, au carré d’une
valeur de référence, p
0
Note 1 à l'article: Le niveau de pression acoustique est calculé à l'aide de la Formule (1):
2
p
L =×10 lg (1)
p
2
p
0
p est la pression acoustique;
p est la valeur de référence, qui est égale à 20 μPa.
0
Note 2 à l'article: Si des pondérations fréquentielles et temporelles telles que celles définies dans l’IEC 61672-1
et/ou des bandes de fréquences spécifiques sont appliquées, cela est indiqué au moyen d’indices appropriés; par
exemple, L désigne le niveau de pression acoustique pondéré A.
pA
Note 3 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.2, modifiée —Des modifications rédactionnelles ont été apportées.]
3.1.3
niveau de pression acoustique temporel moyen
L
p,T
dix fois le logarithme décimal du rapport de la moyenne dans le temps du carré de la pression acoustique,
p, (3.1.1) pendant un intervalle de temps déterminé d’une durée T (commençant à t et finissant à t ), au
1 2
carré de la valeur de référence, p
0
Note 1 à l'article: Le niveau de pression acoustique moyen dans le temps est calculé en utilisant la Formule (2):
t
1
2
2
pt dt
()
∫
t
T
1
L =×10 lg (2)
pT,
2
p
0
où
p est la pression acoustique;
p est la valeur de référence, qui est égale à 20 μPa;
0
T est un intervalle de temps de durée déterminée.
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 6798-1:2020(F)
Note 2 à l'article: En général, l’indice «T» est omis, car les niveaux de pression acoustique temporels moyens sont
nécessairement déterminés sur une certaine durée de mesurage.
Note 3 à l'article: Les niveaux de pression acoustique temporels moyens sont souvent pondérés A, auquel cas ils
sont notés L , qui est généralement abrégé en L .
pA,T pA
Note 4 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.3, modifiée — Des modifications rédactionnelles ont été effectuées.]
3.1.4
niveau de pression acoustique surfacique temporel moyen
L
p
moyenne (moyenne énergétique) des niveaux de pression acoustique temporels moyens (3.1.3) sur
l’ensemble des positions de microphone ou des trajets microphoniques sur la surface de mesurage, à
laquelle ont été appliquées la correction de bruit de fond, K , et la correction d’environnement, K
1 2
Note 1 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.18, modifiée — Des modifications rédactionnelles ont été effectuées.]
3.1.5
durée de mesure
T
fraction ou multiple d’une phase ou d’un cycle de fonctionnement de la source de bruit en essai sur
lequel le niveau de pression acoustique temporel moyen (3.1.3) est déterminé
Note 1 à l'article: Elle est exprimée en secondes (s).
[SOURCE: ISO 3744:2010, 3.5, modifiée — Des modifications rédactionnelles ont été effectuées.]
3.1.6
champ acoustique libre
champ acoustique qui s’établit dans un milieu homogène, isotrope et illimité
Note 1 à l'article: En pratique, un champ acoustique libre est un champ dans lequel les réflexions par les limites et
autres objets perturbateurs ont une influence négligeable dans le domaine de fréquences représentatif.
[SOURCE: ISO 3744:2010, 3.6]
3.1.7
plan réfléchissant
surface plane réfléchissant le son, sur laquelle est située la source de bruit en essai
[SOURCE: ISO 3744:2010, 3.8]
3.1.8
champ libre sur plan réfléchissant
champ acoustique libre (3.1.6) qui s’établit dans le demi-espace situé au-dessus d’un plan réfléchissant
(3.1.7) de dimensions infinies en l’absence de tout autre obstacle
[SOURCE: ISO 3744:2010, 3.7]
3.1.9
domaine de fréquences représentatif
domaine de fréquences des bandes d’octave de fréquences médianes comprises entre 63 Hz et 8 000 Hz
(comprenant les bandes d’un tiers d’octave de fréquences médianes comprises entre 50 Hz et 10 000 Hz)
Note 1 à l'article: Pour des applications spéciales, le domaine de fréquences peut être étendu ou réduit, sous
réserve que les spécifications relatives à l’environnement et aux instruments d’essai soient satisfaisantes pour
une utilisation dans le domaine modifié. Les modifications apportées au domaine de fréquences représentatif
sont clairement indiquées dans le rapport d’essai.
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 6798-1:2020(F)
[SOURCE: ISO 3744:2010, 3.9, modifiée — Les fréquences ont été modifiées.]
3.1.10
parallélépipède de référence
parallélépipède rectangle fictif le plus petit limité par un plan réfléchissant (3.1.7) sur lequel est placée
la source de bruit en essai, qui entoure la source au plus près, y compris tout élément à rayonnement
acoustique significatif
[SOURCE: ISO 3744:2010, 3.10, modifiée — Le tableau d'essai a été supprimé.]
3.1.11
distance de mesurage
d
distance séparant le parallélépipède de référence (3.1.10) d’une surface de mesure parallélépipédique
[SOURCE: ISO 3744:2010, 3.12, modifiée — La note a été supprimée.]
3.1.12
surface de mesurage
surface parallélépipédique fictive, d’aire S, entourant la source de bruit en essai et sur laquelle sont
situées les positions microphoniques où les niveaux de pression acoustique (3.1.2) sont mesurés; elle est
limitée par le plan réfléchissant (3.1.7) sur lequel est placée la source
[SOURCE: ISO 3744:2010, 3.14]
3.1.13
bruit de fond
bruit émis par l’ensemble des sources autres que la source de bruit en essai
Note 1 à l'article: Le bruit de fond inclut différentes composantes: bruit aérien, bruit émis par des vibrations de
structure et bruit électrique des instruments de mesure.
[SOURCE: ISO 3744:2010, 3.15]
3.1.14
correction de bruit de fond
K
1
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens (3.1.3) sur l’ensemble des positions de microphone sur la surface de mesure (3.1.12)pour tenir
compte de l’influence du bruit de fond (3.1.13)
Note 1 à l'article: La correction de bruit de fond est fonction de la fréquence; la correction dans le cas d’une bande
de fréquences est notée K , où f est la fréquence médiane correspondante, et elle est notée K dans le cas d’une
1f 1A
pondération A.
Note 2 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.16]
3.1.15
correction d’environnement
K
2
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens (3.1.3) sur l’ensemble des positions de microphone sur la surface de mesurage (3.1.12) pour tenir
compte de l’influence de la réflexion acoustique
Note 1 à l'article: La correction d’environnement est fonction de la fréquence; la correction dans le cas d’une
bande de fréquences est notée K , où f est la fréquence médiane correspondante, et elle est notée K dans le cas
2f 2A
d’une pondération A.
Note 2 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.17, modifiée — La note 3 a été supprimée]
4 © ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 6798-1:2020(F)
3.1.16
puissance acoustique
W
à travers une surface, produit de la pression acoustique (3.1.1), p, et de la composante de la vitesse
particulaire, u , en un point de la surface dans la direction normale à celle-ci, intégré sur cette surface
n
Note 1 à l'article: Cette grandeur représente l’énergie sonore aérienne rayonnée par une source par unité de temps.
Note 2 à l'article: Elle est exprimée en watts (W).
[SOURCE: ISO 3744:2010, 3.20, modifiée — Les symboles ont été modifiés]
3.1.17
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique (3.1.16) d’une source, W, à une
valeur de référence, W
0
Note 1 à l'article: le niveau de puissance acoustique est calculé à l'aide de la Formule (3):
W
L =×10 lg (3)
W
W
0
où
W est la puissance acoustique;
W est la valeur de référence, qui est égale à 1 pW.
0
Note 2 à l'article: Si une pondération fréquentielle spécifique telle que définie dans l’IEC 61672-1 et/ou des bandes
de fréquences spécifiques sont utilisées, cela est indiqué au moyen d’indices appro
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
