INTERNATIONAL ISO
STANDARD 1302
Fourth edition
2002-02-01
Geometrical Product Specifications
(GPS) — Indication of surface texture in
technical product documentation
Spécification géométrique des produits (GPS) — Indication des états de
surface dans la documentation technique de produits
Reference number
ISO 1302:2002(E)
©
ISO 2002
---------------------- Page: 1 ----------------------
ISO 1302:2002(E)

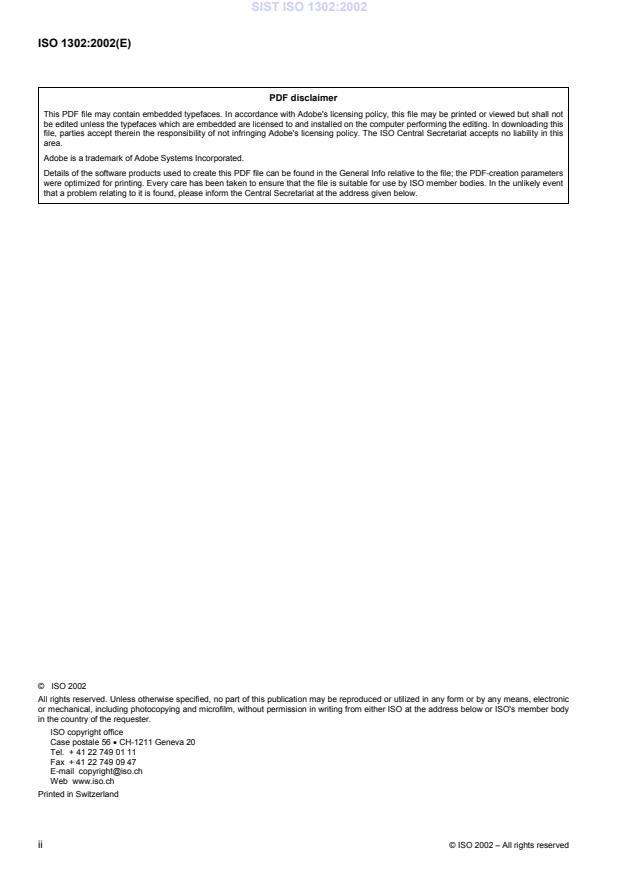

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 1302:2002(E)
Contents Page
Foreword.iv
Introduction.v
1 Scope .1
2 Normative references.1
3 Terms and definitions .2
4 Graphical symbols for the indication of surface texture.3
5 Composition of complete graphical symbol for surface texture.5
6 Indication of surface texture parameters.6
7 Indication of manufacturing method or related information.11
8 Indication of the surface lay .12
9 Indication of machining allowance.14
10 Summarizing of indications of surface texture requirements and their values.14
11 Position on drawings and other technical product documentation.14
Annex A (normative) Proportions and dimensions of graphical symbols.20
Annex B (informative) Synoptive tables .23
Annex C (informative) Examples of indication of surface texture requirements .26
Annex D (informative) Minimum indications for unambiguous control of surface functions.30
Annex E (informative) Surface texture parameter designations .33
Annex F (informative) Evaluation length, ln.36
Annex G (informative) Transmission band and sampling length.37
Annex H (informative) Consequences of new ISO surface texture standards .39
Annex I (informative) Former practice .41
Annex J (informative) Relation to the GPS matrix model .44
Bibliography.46
© ISO 2002 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 1302:2002(E)

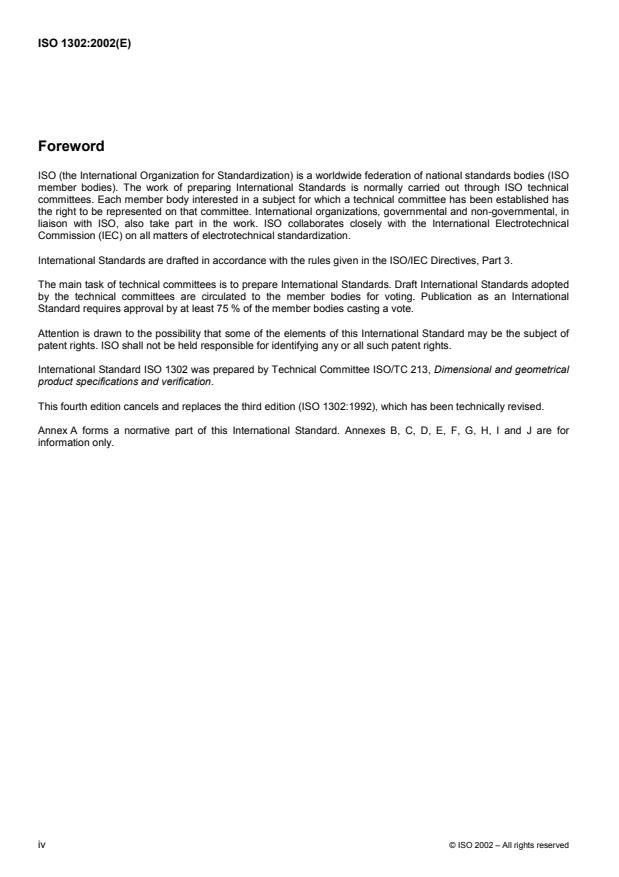

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 1302 was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical
product specifications and verification.
This fourth edition cancels and replaces the third edition (ISO 1302:1992), which has been technically revised.
Annex A forms a normative part of this International Standard. Annexes B, C, D, E, F, G, H, I and J are for
information only.
iv © ISO 2002 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 1302:2002(E)
Introduction
This International Standard is a geometrical product specification (GPS) standard and is to be regarded as a
general GPS standard (see ISO/TR 14638). It influences link 1 of the chain of standards on roughness, waviness
and primary profile.
For more detailed information of the relation of this International Standard to other standards and the GPS matrix
model, see annex J.
This edition of ISO 1302 has been developed for use together with the new editions of the surface texture
standards issued in 1996 and 1997, which introduce many radical changes compared with the content of the
former surface texture standards issued in the 1980s. The changes are so radical that the drawing indications in
some instances have a completely new interpretation. Annex H gives detailed information on these changes.
Drawing indications applied on technical drawings according to former editions of this International Standard refer
to the rules given in the surface texture standards issued at the time of issue and can only be interpreted according
to those surface texture standards. Annex I provides information on former practices.
The drawing indications given in this edition are to be used for the unambiguous reference to the new surface
texture standards issued in 1996 and 1997.
Textual indications in this edition of ISO 1302 are under continuous development within ISO/TC 213 and a
separate, detailed standard on this issue is under preparation. Consequently, the textual indications given may
change in future editions of ISO 1302.
© ISO 2002 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 1302:2002(E)
Geometrical Product Specifications (GPS) — Indication of surface
texture in technical product documentation
1 Scope
This International Standard specifies the rules for the indication of surface texture in technical product
documentation (e.g. drawings, specifications, contracts, reports) by means of graphical symbols and textual
indications.
It is applicable to the indication of requirements for surfaces by means of
a) profile parameters, according to ISO 4287, related to the
R-profile (roughness parameters),
W-profile (waviness parameters), and
P-profile (structural parameters),
b) motif parameters, according to ISO 12085, related to the
roughness motif, and
waviness motif,
c) parameters related to the material ratio curve according to ISO 13565-2 and ISO 13565-3.
NOTE For the indication of requirements for surface imperfections (pores, scratches etc.), which cannot be specified using
surface texture parameters, reference is made to ISO 8785, which covers surface imperfections.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
1)
ISO 129-1:— , Technical drawings — Indication of dimensions and tolerances — Part 1: General principles
2)
ISO 1101:— , Geometrical Product Specifications (GPS) — Geometrical tolerancing — Tolerancing of form,
orientation, location and run-out
1) To be published. (Revision of ISO 129:1985)
2) To be published. (Revision of ISO 1101:1983)
© ISO 2002 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 1302:2002(E)
ISO 3098-2:2000, Technical product documentation — Lettering — Part 2: Latin alphabet, numerals and marks
ISO 3274:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Nominal
characteristics of contact (stylus) instruments
ISO 4287:1997, Geometrical product specifications (GPS) — Surface texture: Profile method — Terms, definitions
and surface texture parameters
ISO 4288:1996, Geometrical product specifications (GPS) — Surface texture: Profile method — Rules and
procedures for the assessment of surface texture
ISO 8785:1998, Geometrical product specifications (GPS) — Surface imperfections — Terms, definitions and
parameters
3)
ISO 10135:— , Technical drawings — Simplified representation of moulded, cast and forged parts
ISO 10209-1:1992, Technical product documentation — Vocabulary — Part 1: Terms relating to technical
drawings: general and types of drawings
ISO 11562:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Metrological
characteristics of phase correct filters
ISO 12085:1996, Geometrical product specifications (GPS) — Surface texture: Profile method — Motif parameters
ISO 13565-1:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method; Surfaces having
stratified functional properties — Part 1: Filtering and general measurement conditions
ISO 13565-2:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method; Surfaces having
stratified functional properties — Part 2: Height characterization using the linear material ratio curve
ISO 13565-3:1998, Geometrical Product Specifications (GPS) — Surface texture: Profile method; Surfaces having
stratified functional properties — Part 3: Height characterization using the material probability curve
ISO 14253-1:1998, Geometrical Product Specifications (GPS) — Inspection by measurement of workpieces and
measuring equipment — Part 1: Decision rules for proving conformance or non-conformance with specification
ISO 14660-1:1999, Geometrical Product Specifications (GPS) — Geometrical features — Part 1: General terms
and definitions
ISO 81714-1:1999, Design of graphical symbols for use in the technical documentation of products — Part 1: Basic
rules
3 Terms and definitions
For the purposes of this International Standard, the terms and definitions given in ISO 3274, ISO 4287, ISO 4288,
ISO 10209-1, ISO 11562, ISO 12085, ISO 13565-2, ISO 13565-3, ISO 14660-1 and the following apply.
3.1
basic graphical symbol
〈surface texture〉 graphical symbol indicating that a requirement for surface texture exists
See Figure 1.
3) To be published. (Revision of ISO 10135:1994)
2 © ISO 2002 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 1302:2002(E)
3.2
expanded graphical symbol
〈surface texture〉 expanded basic graphical symbol indicating that material is either to be removed or not removed
in order to obtain the specified surface texture
See Figures 2 and 3.
3.3
complete graphical symbol
〈surface texture〉 basic or expanded graphical symbol expanded in order to facilitate the addition of complementary
surface texture requirements
See Figure 4.
3.4
surface (texture) parameter
parameter expressing a micro-geometrical property of a surface
NOTE See annex E for examples of surface texture parameter designations.
3.5
(surface) parameter symbol
symbol indicating the type of surface texture parameter
NOTE The parameter symbols consist of letters and numerical values (e.g. Ra, Ramax, Wz, Wz1max, AR, Rpk, Rpq).
4 Graphical symbols for the indication of surface texture
4.1 General
Requirements for surface texture are indicated on technical product documentation by several variants of graphical
symbols, each having its own significant meaning. The graphical symbols specified in 4.2 and 4.3 shall be
supplemented with complementary surface texture requirements in the form of numerical values, graphical symbols
and text (see also clauses 5, 6, 7 and 8). Attention is drawn to the fact that, in particular instances, the graphical
symbols may be used alone to convey a special meaning on the technical drawing (see clause 11).
4.2 Basic graphical symbol
The basic graphical symbol shall consist of two straight lines of unequal length inclined at approximately 60° to the
line representing the considered surface, as shown in Figure 1. The basic graphical symbol in Figure 1 should not
be used alone (without complementary information). Its use shall be to provide collective indications as shown in
Figures 23 and 26.
If the basic graphical symbol is used with complementary, supplemental information (see clause 5), then no further
decision is required as to whether removal of material is necessary for obtaining the specified surface (see 4.3.1) or
whether removal of material is not permitted for obtaining the specified surface (see 4.3.2).
Figure 1 — Basic graphical symbol for surface texture
© ISO 2002 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 1302:2002(E)
4.3 Expanded graphical symbols
4.3.1 Removal of material required
If removal of material — for example, by machining — is required for obtaining the specified surface, a bar shall be
added to the basic graphical symbol, as shown in Figure 2.
The expanded graphical symbol in Figure 2 should not be used alone (without complementary information).
Figure 2 — Expanded graphical symbol indicating removal of material required
4.3.2 Removal of material not permitted
If removal of material is not permitted for obtaining the specified surface, a circle shall be added to the basic
graphical symbol, as shown in Figure 3. For special use of this expanded graphical symbol, see clause 10.
Figure 3 — Expanded graphical symbol indicating removal of material not permitted
4.4 Complete graphical symbol
When complementary requirements for surface texture characteristics have to be indicated (see clause 6), a line
shall be added to the longer arm of any of the graphical symbols illustrated in Figures 1 to 3, as shown in Figure 4.
4)
For use in the written text of — for example, reports or contracts — the textual indication for Figure 4, a) is APA ,
5) 6)
for b) it is MRR and for c) NMR .
a) any manufacturing process permitted b) material shall be removed c) material shall not be removed
Figure 4 — Complete graphical symbol
4.5 Graphical symbol for “all surfaces around a workpiece outline”
When the same surface texture is required on all surfaces around a workpiece outline (integral features),
represented on the drawing by a closed outline of the workpiece, a circle shall be added to the complete graphical
symbol illustrated in Figure 4, as shown in Figure 5.
Surfaces shall be indicated independently if any ambiguity may arise from the all around indication.
4) Any process allowed.
5) Material removal required.
6) No material removed.
4 © ISO 2002 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 1302:2002(E)
NOTE The outline on the drawing represents the six surfaces shown on the 3D-representation of the workpiece (the front
and rear surfaces not included).
Figure 5 — Surface texture requirement for all six surfaces represented by outline on workpiece
5 Composition of complete graphical symbol for surface texture
5.1 General
In order to ensure that a surface texture requirement is unambiguous, it may be necessary, in addition to the
indication of both a surface texture parameter and its numerical value, to specify additional requirements (e.g.
transmission band or sampling length, manufacturing process, surface lay and its orientation and possible
machining allowances). It may be necessary to set up requirements for several different surface texture parameters
in order that the surface requirements ensure unambiguous functional properties of the surface. For more details
see annex D.
5.2 Position of complementary surface texture requirements
The mandatory positions of the various surface texture requirements in the complete graphical symbol are shown in
Figure 6.
Figure 6 — Positions (a to e) for location of complementary requirements
The complementary surface texture requirements in the form of
surface texture parameters,
numerical values, and
transmission band/sampling length,
shall be located at the specific positions in the complete graphical symbol in accordance with the following.
a) Position a — Single surface texture requirement
Indicate the surface texture parameter designation, the numerical limit value and the transmission
band/sampling length according to clause 6. To avoid misinterpretation, a double space (double blank) shall be
inserted between the parameter designation and the limit value.
© ISO 2002 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 1302:2002(E)
Generally, the transmission band or sampling length shall be indicated followed by an oblique stroke (/),
followed by the surface texture parameter designation, followed by its numerical value using one text string.
EXAMPLE 1 0,0025-0,8/Rz 6,8 (example with transmission band indicated).
EXAMPLE 2 -0,8/Rz 6,8 (example with only sampling length indicated).
Especially for the motif method, the transmission band shall be indicated, followed by an oblique stroke (/),
followed by the value of the evaluation length, followed by another oblique stroke, followed by the surface
texture parameter designation, followed by its numerical value.
EXAMPLE 3 0,008-0,5/16/R 10.
NOTE Generally, the transmission band is the wavelength range between two defined filters (see ISO 3274 and
ISO 11562) and, for the motif method, the wavelength range between two defined limits (see ISO 12085).
b) Position a and b — Two or more surface texture requirements
Indicate the first surface texture requirement at position “a” as in a). Indicate the second surface texture
requirement at position “b”. If a third requirement or more is to be indicated, the graphical symbol is to be
enlarged accordingly in the vertical direction, to make room for more lines. The position “a” and “b” are to be
moved upwards when the symbol is enlarged (see clause 6).
c) Position c — Manufacturing method
Indicate the manufacturing method, treatment, coatings or other requirements for the manufacturing process
etc. to produce the surface, for example, turned, ground, plated (see also clause 7).
d) Position d — Surface lay and orientation
Indicate the symbol of the required surface lay and the orientation, if any, of the surface lay, for example, “=”,
“X”, “M” (see also clause 8).
e) Position e — Machining allowance
Indicate the required machining allowance, if any, as a numerical value given in millimetres, see also clause 9.
6 Indication of surface texture parameters
6.1 General
The parameter designation and the associated numerical value, which shall be indicated, includes four items of
information essential for the interpretation of the requirement. These are
which of the three surface profiles (R, W or P) is indicated,
which characteristic of the profile is indicated,
how many sampling lengths make up the evaluation length, and
how the indicated specification limit shall be interpreted.
Three principal groups of surface texture parameters have been standardized for use in connection with the
complete symbol. The definitions of the parameters may be found in ISO 4287, ISO 12085, ISO 13565-2 and
ISO 13565-3, in accordance with Table 1.
6 © ISO 2002 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 1302:2002(E)
Table 1 — Overview of parameter types
Parameters
Profile Motif Material ratio curve
linear probability
R W P R W R R P
Designation See E.2 See E.2 See E.2 See E.3 See E.3 See See See
E.4.2 E.4.3 E.4.3
Evaluation length See F.2 See F.2 See F.2 See F.3 See F.3 See F.4 See F.4 See F.4
Tolerance limit See 6.4
Transmission band See G.2 See G.2 See G.2 See G.3 See G.3 See G.4 See G.4 See G.4
6.2 Indication of parameter designations
See annex E. If the parameter designations are indicated as in annex E, without modifiers, this means that the
default definition or the default interpretation of the specification limit (“16 %-rule”, see 4.2 and 4.3 of
ISO 4288:1996) is invoked. See 6.4 for an indication of the “max-rule” for the interpretation of the specification limit.
6.3 Indication of evaluation length, ln
6.3.1 General
If the parameter designation is indicated as shown in annex E, without modifiers, this implies that the requirement is
the default evaluation length, if it is defined in the pertinent standards.
In those cases where no default definition exists for the number of sampling lengths within the evaluation length,
the number of sampling lengths shall be added to the parameter designation in order to obtain an unambiguous
surface texture requirement.
6.3.2 Profile parameters (ISO 4287)
R-profile
See F.2. If the number of sampling lengths within the evaluation length differs from the default number of five
(see 4.4 of ISO 4288:1996), it shall be indicated adjacent to the relevant parameter designation.
EXAMPLE Rp3 or Rv3 or Rz3 or Rc3 or Rt3 or Ra3 or ., RSm3, . (if an evaluation length of three sampling lengths
is desired).
W-profile
See F.2. The number of sampling lengths shall always be indicated adjacent to the parameter designation of
waviness.
EXAMPLE Wz5 or Wa3.
P-profile
See F.2. The sampling length for P parameters is equivalent to the evaluation length (see 3.1.9 of
ISO 4287:1997) and the evaluation length is equal to the length of the feature being measured (see 4.4 of
ISO 4287:1997). Consequently, the indication of the number of sampling lengths in the parameter designation
of structure parameters is not relevant.
© ISO 2002 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 1302:2002(E)
6.3.3 Motif parameters (ISO 12085)
See F.3. If the evaluation length differs from the default number of 16 mm, it shall be indicated between two oblique
strokes.
EXAMPLE 0,008-0,5/12/R 10
NOTE Attention is drawn to the fact that the evaluation length concept in the case of motif parameters has a meaning
different from that of other surface texture parameters in that the sampling length concept does not exist. Consequently,
indication of the number of sampling lengths in the parameter designation of motif parameters is not relevant.
6.3.4 Parameters based on material ratio curve (ISO 13565-2, ISO 13565-3)
R-profile
See F.4. If the number of sampling lengths within the evaluation length differs from the default number of five
(see clause 7 of ISO 13565-1:1996), it shall be indicated adjacent to the relevant parameter designation.
EXAMPLE Rk8, Rpk8, Rvk8, Rpq8, Rvq8, Rmq8 (if an evaluation length of eight sampling lengths is desired).
For the R-profile parameters based on the linear material ratio curve according to ISO 13565-2 and
ISO 12085 — i.e. the parameters Rke, Rpke, Rvke, etc. — the indication of the evaluation length shall be
according to 6.3.3.
P-profile
See F.4. The sampling length for P parameters is equivalent to the evaluation length (see 3.1.9 of
ISO 4287:1997) and the evaluation length is equal to the length of the feature being measured (see 4.4 of
ISO 4287:1997). Consequently, the indication of the number of sampling lengths in the parameter designation
of structure parameters is not relevant.
6.4 Indication of tolerance limits
6.4.1 General
There are two different ways of indicating and interpreting the specification limits of surface texture:
a) the “16 % rule”;
b) the “max-rule”.
See 5.2 and 5.3 of ISO 4288:1996, respectively.
The “16 %-rule” is defined as the default rule for all indications of surface texture requirements. This means that the
“16 %-rule” applies to a surface texture requirement when a parameter designation as shown in Annex E is applied
(see Figure 7). If the “max-rule” is to be applied to a surface texture requirement, “max” shall be added to the
parameter designation (see Figure 8). The “max-rule” does not apply to motif parameters.
a) in text b) on drawing
Figure 7 — Parameter indication where “16 %-rule” applies (default transmission band)
8 © ISO 2002 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 1302:2002(E)
a) in text b) on drawing
Figure 8 — Parameter indication where “max-rule” applies (default transmission band)
6.4.2 Profile parameters (ISO 4287)
The “16 %-rule” and the “max-rule” are both applicable to profile parameters defined in ISO 4287.
6.4.3 Motif parameters (ISO 12085)
The motif parameters are defined using only the “16 %-rule” (see 5.4 of ISO 12085:1996).
6.4.4 Parameters based on material ratio curve (ISO 13565-2, ISO 13565-3)
The “16 %-rule” and the “max-rule” are both applicable to parameters related to the material ratio curve defined in
ISO 13565-2 and ISO 13565-3.
6.5 Indication of transmission band and sampling length
6.5.1 General
Where no transmission band is indicated in connection with the parameter designation, the default transmission
band applies to the surface texture requirement (see annex G for the definition of default transmission bands; see
the surface texture requirements in Figures 7 and 8 for no transmission band indicated).
Certain surface texture parameters do not have a defined default transmission band, a default short-wave filter or a
default sampling length (long-wave filter). Consequently, the surface texture indication shall specify transmission
band, short-wave filter or long-wave filter to ensure that the surface texture requirement is unambiguous.
To provide assurance that the surface is controlled unambiguously by the surface texture requirement, the
transmission band shall be indicated in front of the parameter designation separated from it by an oblique stroke (/).
The transmission band shall be indicated by the inclusion of the cut-off values of the filters (in millimetres),
separated by a hyphen (“-”), the short-wave filter indicated first, and the long-wave filter second. See Figure 9.
a) in text b) on drawing
Figure 9 — Indication of transmission band in connection with surface texture requirement
In some cases, it may be relevant to indicate only one of the two filters in the transmission band. The second filter
then has its default value, if it exists. If o
...
SLOVENSKI STANDARD
SIST ISO 1302:2002
01-december-2002
6SHFLILNDFLMDJHRPHWULMVNLKYHOLþLQL]GHOND2]QDþHYDQMHSRYUãLQVNLKWHNVWXUY
WHKQLãNLGHODYQLãNLGRNXPHQWDFLMLL]GHOND
Geometrical Product Specifications (GPS) -- Indication of surface texture in technical
product documentation
Spécification géométrique des produits (GPS) -- Indication des états de surface dans la
documentation technique de produits
Ta slovenski standard je istoveten z: ISO 1302:2002
ICS:
01.110 7HKQLþQDGRNXPHQWDFLMD]D Technical product
L]GHONH documentation
17.040.20 Lastnosti površin Properties of surfaces
SIST ISO 1302:2002 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST ISO 1302:2002
---------------------- Page: 2 ----------------------
SIST ISO 1302:2002
INTERNATIONAL ISO
STANDARD 1302
Fourth edition
2002-02-01
Geometrical Product Specifications
(GPS) — Indication of surface texture in
technical product documentation
Spécification géométrique des produits (GPS) — Indication des états de
surface dans la documentation technique de produits
Reference number
ISO 1302:2002(E)
©
ISO 2002
---------------------- Page: 3 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved
---------------------- Page: 4 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
Contents Page
Foreword.iv
Introduction.v
1 Scope .1
2 Normative references.1
3 Terms and definitions .2
4 Graphical symbols for the indication of surface texture.3
5 Composition of complete graphical symbol for surface texture.5
6 Indication of surface texture parameters.6
7 Indication of manufacturing method or related information.11
8 Indication of the surface lay .12
9 Indication of machining allowance.14
10 Summarizing of indications of surface texture requirements and their values.14
11 Position on drawings and other technical product documentation.14
Annex A (normative) Proportions and dimensions of graphical symbols.20
Annex B (informative) Synoptive tables .23
Annex C (informative) Examples of indication of surface texture requirements .26
Annex D (informative) Minimum indications for unambiguous control of surface functions.30
Annex E (informative) Surface texture parameter designations .33
Annex F (informative) Evaluation length, ln.36
Annex G (informative) Transmission band and sampling length.37
Annex H (informative) Consequences of new ISO surface texture standards .39
Annex I (informative) Former practice .41
Annex J (informative) Relation to the GPS matrix model .44
Bibliography.46
© ISO 2002 – All rights reserved iii
---------------------- Page: 5 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 1302 was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical
product specifications and verification.
This fourth edition cancels and replaces the third edition (ISO 1302:1992), which has been technically revised.
Annex A forms a normative part of this International Standard. Annexes B, C, D, E, F, G, H, I and J are for
information only.
iv © ISO 2002 – All rights reserved
---------------------- Page: 6 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
Introduction
This International Standard is a geometrical product specification (GPS) standard and is to be regarded as a
general GPS standard (see ISO/TR 14638). It influences link 1 of the chain of standards on roughness, waviness
and primary profile.
For more detailed information of the relation of this International Standard to other standards and the GPS matrix
model, see annex J.
This edition of ISO 1302 has been developed for use together with the new editions of the surface texture
standards issued in 1996 and 1997, which introduce many radical changes compared with the content of the
former surface texture standards issued in the 1980s. The changes are so radical that the drawing indications in
some instances have a completely new interpretation. Annex H gives detailed information on these changes.
Drawing indications applied on technical drawings according to former editions of this International Standard refer
to the rules given in the surface texture standards issued at the time of issue and can only be interpreted according
to those surface texture standards. Annex I provides information on former practices.
The drawing indications given in this edition are to be used for the unambiguous reference to the new surface
texture standards issued in 1996 and 1997.
Textual indications in this edition of ISO 1302 are under continuous development within ISO/TC 213 and a
separate, detailed standard on this issue is under preparation. Consequently, the textual indications given may
change in future editions of ISO 1302.
© ISO 2002 – All rights reserved v
---------------------- Page: 7 ----------------------
SIST ISO 1302:2002
---------------------- Page: 8 ----------------------
SIST ISO 1302:2002
INTERNATIONAL STANDARD ISO 1302:2002(E)
Geometrical Product Specifications (GPS) — Indication of surface
texture in technical product documentation
1 Scope
This International Standard specifies the rules for the indication of surface texture in technical product
documentation (e.g. drawings, specifications, contracts, reports) by means of graphical symbols and textual
indications.
It is applicable to the indication of requirements for surfaces by means of
a) profile parameters, according to ISO 4287, related to the
R-profile (roughness parameters),
W-profile (waviness parameters), and
P-profile (structural parameters),
b) motif parameters, according to ISO 12085, related to the
roughness motif, and
waviness motif,
c) parameters related to the material ratio curve according to ISO 13565-2 and ISO 13565-3.
NOTE For the indication of requirements for surface imperfections (pores, scratches etc.), which cannot be specified using
surface texture parameters, reference is made to ISO 8785, which covers surface imperfections.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
1)
ISO 129-1:— , Technical drawings — Indication of dimensions and tolerances — Part 1: General principles
2)
ISO 1101:— , Geometrical Product Specifications (GPS) — Geometrical tolerancing — Tolerancing of form,
orientation, location and run-out
1) To be published. (Revision of ISO 129:1985)
2) To be published. (Revision of ISO 1101:1983)
© ISO 2002 – All rights reserved 1
---------------------- Page: 9 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
ISO 3098-2:2000, Technical product documentation — Lettering — Part 2: Latin alphabet, numerals and marks
ISO 3274:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Nominal
characteristics of contact (stylus) instruments
ISO 4287:1997, Geometrical product specifications (GPS) — Surface texture: Profile method — Terms, definitions
and surface texture parameters
ISO 4288:1996, Geometrical product specifications (GPS) — Surface texture: Profile method — Rules and
procedures for the assessment of surface texture
ISO 8785:1998, Geometrical product specifications (GPS) — Surface imperfections — Terms, definitions and
parameters
3)
ISO 10135:— , Technical drawings — Simplified representation of moulded, cast and forged parts
ISO 10209-1:1992, Technical product documentation — Vocabulary — Part 1: Terms relating to technical
drawings: general and types of drawings
ISO 11562:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Metrological
characteristics of phase correct filters
ISO 12085:1996, Geometrical product specifications (GPS) — Surface texture: Profile method — Motif parameters
ISO 13565-1:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method; Surfaces having
stratified functional properties — Part 1: Filtering and general measurement conditions
ISO 13565-2:1996, Geometrical Product Specifications (GPS) — Surface texture: Profile method; Surfaces having
stratified functional properties — Part 2: Height characterization using the linear material ratio curve
ISO 13565-3:1998, Geometrical Product Specifications (GPS) — Surface texture: Profile method; Surfaces having
stratified functional properties — Part 3: Height characterization using the material probability curve
ISO 14253-1:1998, Geometrical Product Specifications (GPS) — Inspection by measurement of workpieces and
measuring equipment — Part 1: Decision rules for proving conformance or non-conformance with specification
ISO 14660-1:1999, Geometrical Product Specifications (GPS) — Geometrical features — Part 1: General terms
and definitions
ISO 81714-1:1999, Design of graphical symbols for use in the technical documentation of products — Part 1: Basic
rules
3 Terms and definitions
For the purposes of this International Standard, the terms and definitions given in ISO 3274, ISO 4287, ISO 4288,
ISO 10209-1, ISO 11562, ISO 12085, ISO 13565-2, ISO 13565-3, ISO 14660-1 and the following apply.
3.1
basic graphical symbol
〈surface texture〉 graphical symbol indicating that a requirement for surface texture exists
See Figure 1.
3) To be published. (Revision of ISO 10135:1994)
2 © ISO 2002 – All rights reserved
---------------------- Page: 10 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
3.2
expanded graphical symbol
〈surface texture〉 expanded basic graphical symbol indicating that material is either to be removed or not removed
in order to obtain the specified surface texture
See Figures 2 and 3.
3.3
complete graphical symbol
〈surface texture〉 basic or expanded graphical symbol expanded in order to facilitate the addition of complementary
surface texture requirements
See Figure 4.
3.4
surface (texture) parameter
parameter expressing a micro-geometrical property of a surface
NOTE See annex E for examples of surface texture parameter designations.
3.5
(surface) parameter symbol
symbol indicating the type of surface texture parameter
NOTE The parameter symbols consist of letters and numerical values (e.g. Ra, Ramax, Wz, Wz1max, AR, Rpk, Rpq).
4 Graphical symbols for the indication of surface texture
4.1 General
Requirements for surface texture are indicated on technical product documentation by several variants of graphical
symbols, each having its own significant meaning. The graphical symbols specified in 4.2 and 4.3 shall be
supplemented with complementary surface texture requirements in the form of numerical values, graphical symbols
and text (see also clauses 5, 6, 7 and 8). Attention is drawn to the fact that, in particular instances, the graphical
symbols may be used alone to convey a special meaning on the technical drawing (see clause 11).
4.2 Basic graphical symbol
The basic graphical symbol shall consist of two straight lines of unequal length inclined at approximately 60° to the
line representing the considered surface, as shown in Figure 1. The basic graphical symbol in Figure 1 should not
be used alone (without complementary information). Its use shall be to provide collective indications as shown in
Figures 23 and 26.
If the basic graphical symbol is used with complementary, supplemental information (see clause 5), then no further
decision is required as to whether removal of material is necessary for obtaining the specified surface (see 4.3.1) or
whether removal of material is not permitted for obtaining the specified surface (see 4.3.2).
Figure 1 — Basic graphical symbol for surface texture
© ISO 2002 – All rights reserved 3
---------------------- Page: 11 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
4.3 Expanded graphical symbols
4.3.1 Removal of material required
If removal of material — for example, by machining — is required for obtaining the specified surface, a bar shall be
added to the basic graphical symbol, as shown in Figure 2.
The expanded graphical symbol in Figure 2 should not be used alone (without complementary information).
Figure 2 — Expanded graphical symbol indicating removal of material required
4.3.2 Removal of material not permitted
If removal of material is not permitted for obtaining the specified surface, a circle shall be added to the basic
graphical symbol, as shown in Figure 3. For special use of this expanded graphical symbol, see clause 10.
Figure 3 — Expanded graphical symbol indicating removal of material not permitted
4.4 Complete graphical symbol
When complementary requirements for surface texture characteristics have to be indicated (see clause 6), a line
shall be added to the longer arm of any of the graphical symbols illustrated in Figures 1 to 3, as shown in Figure 4.
4)
For use in the written text of — for example, reports or contracts — the textual indication for Figure 4, a) is APA ,
5) 6)
for b) it is MRR and for c) NMR .
a) any manufacturing process permitted b) material shall be removed c) material shall not be removed
Figure 4 — Complete graphical symbol
4.5 Graphical symbol for “all surfaces around a workpiece outline”
When the same surface texture is required on all surfaces around a workpiece outline (integral features),
represented on the drawing by a closed outline of the workpiece, a circle shall be added to the complete graphical
symbol illustrated in Figure 4, as shown in Figure 5.
Surfaces shall be indicated independently if any ambiguity may arise from the all around indication.
4) Any process allowed.
5) Material removal required.
6) No material removed.
4 © ISO 2002 – All rights reserved
---------------------- Page: 12 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
NOTE The outline on the drawing represents the six surfaces shown on the 3D-representation of the workpiece (the front
and rear surfaces not included).
Figure 5 — Surface texture requirement for all six surfaces represented by outline on workpiece
5 Composition of complete graphical symbol for surface texture
5.1 General
In order to ensure that a surface texture requirement is unambiguous, it may be necessary, in addition to the
indication of both a surface texture parameter and its numerical value, to specify additional requirements (e.g.
transmission band or sampling length, manufacturing process, surface lay and its orientation and possible
machining allowances). It may be necessary to set up requirements for several different surface texture parameters
in order that the surface requirements ensure unambiguous functional properties of the surface. For more details
see annex D.
5.2 Position of complementary surface texture requirements
The mandatory positions of the various surface texture requirements in the complete graphical symbol are shown in
Figure 6.
Figure 6 — Positions (a to e) for location of complementary requirements
The complementary surface texture requirements in the form of
surface texture parameters,
numerical values, and
transmission band/sampling length,
shall be located at the specific positions in the complete graphical symbol in accordance with the following.
a) Position a — Single surface texture requirement
Indicate the surface texture parameter designation, the numerical limit value and the transmission
band/sampling length according to clause 6. To avoid misinterpretation, a double space (double blank) shall be
inserted between the parameter designation and the limit value.
© ISO 2002 – All rights reserved 5
---------------------- Page: 13 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
Generally, the transmission band or sampling length shall be indicated followed by an oblique stroke (/),
followed by the surface texture parameter designation, followed by its numerical value using one text string.
EXAMPLE 1 0,0025-0,8/Rz 6,8 (example with transmission band indicated).
EXAMPLE 2 -0,8/Rz 6,8 (example with only sampling length indicated).
Especially for the motif method, the transmission band shall be indicated, followed by an oblique stroke (/),
followed by the value of the evaluation length, followed by another oblique stroke, followed by the surface
texture parameter designation, followed by its numerical value.
EXAMPLE 3 0,008-0,5/16/R 10.
NOTE Generally, the transmission band is the wavelength range between two defined filters (see ISO 3274 and
ISO 11562) and, for the motif method, the wavelength range between two defined limits (see ISO 12085).
b) Position a and b — Two or more surface texture requirements
Indicate the first surface texture requirement at position “a” as in a). Indicate the second surface texture
requirement at position “b”. If a third requirement or more is to be indicated, the graphical symbol is to be
enlarged accordingly in the vertical direction, to make room for more lines. The position “a” and “b” are to be
moved upwards when the symbol is enlarged (see clause 6).
c) Position c — Manufacturing method
Indicate the manufacturing method, treatment, coatings or other requirements for the manufacturing process
etc. to produce the surface, for example, turned, ground, plated (see also clause 7).
d) Position d — Surface lay and orientation
Indicate the symbol of the required surface lay and the orientation, if any, of the surface lay, for example, “=”,
“X”, “M” (see also clause 8).
e) Position e — Machining allowance
Indicate the required machining allowance, if any, as a numerical value given in millimetres, see also clause 9.
6 Indication of surface texture parameters
6.1 General
The parameter designation and the associated numerical value, which shall be indicated, includes four items of
information essential for the interpretation of the requirement. These are
which of the three surface profiles (R, W or P) is indicated,
which characteristic of the profile is indicated,
how many sampling lengths make up the evaluation length, and
how the indicated specification limit shall be interpreted.
Three principal groups of surface texture parameters have been standardized for use in connection with the
complete symbol. The definitions of the parameters may be found in ISO 4287, ISO 12085, ISO 13565-2 and
ISO 13565-3, in accordance with Table 1.
6 © ISO 2002 – All rights reserved
---------------------- Page: 14 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
Table 1 — Overview of parameter types
Parameters
Profile Motif Material ratio curve
linear probability
R W P R W R R P
Designation See E.2 See E.2 See E.2 See E.3 See E.3 See See See
E.4.2 E.4.3 E.4.3
Evaluation length See F.2 See F.2 See F.2 See F.3 See F.3 See F.4 See F.4 See F.4
Tolerance limit See 6.4
Transmission band See G.2 See G.2 See G.2 See G.3 See G.3 See G.4 See G.4 See G.4
6.2 Indication of parameter designations
See annex E. If the parameter designations are indicated as in annex E, without modifiers, this means that the
default definition or the default interpretation of the specification limit (“16 %-rule”, see 4.2 and 4.3 of
ISO 4288:1996) is invoked. See 6.4 for an indication of the “max-rule” for the interpretation of the specification limit.
6.3 Indication of evaluation length, ln
6.3.1 General
If the parameter designation is indicated as shown in annex E, without modifiers, this implies that the requirement is
the default evaluation length, if it is defined in the pertinent standards.
In those cases where no default definition exists for the number of sampling lengths within the evaluation length,
the number of sampling lengths shall be added to the parameter designation in order to obtain an unambiguous
surface texture requirement.
6.3.2 Profile parameters (ISO 4287)
R-profile
See F.2. If the number of sampling lengths within the evaluation length differs from the default number of five
(see 4.4 of ISO 4288:1996), it shall be indicated adjacent to the relevant parameter designation.
EXAMPLE Rp3 or Rv3 or Rz3 or Rc3 or Rt3 or Ra3 or ., RSm3, . (if an evaluation length of three sampling lengths
is desired).
W-profile
See F.2. The number of sampling lengths shall always be indicated adjacent to the parameter designation of
waviness.
EXAMPLE Wz5 or Wa3.
P-profile
See F.2. The sampling length for P parameters is equivalent to the evaluation length (see 3.1.9 of
ISO 4287:1997) and the evaluation length is equal to the length of the feature being measured (see 4.4 of
ISO 4287:1997). Consequently, the indication of the number of sampling lengths in the parameter designation
of structure parameters is not relevant.
© ISO 2002 – All rights reserved 7
---------------------- Page: 15 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
6.3.3 Motif parameters (ISO 12085)
See F.3. If the evaluation length differs from the default number of 16 mm, it shall be indicated between two oblique
strokes.
EXAMPLE 0,008-0,5/12/R 10
NOTE Attention is drawn to the fact that the evaluation length concept in the case of motif parameters has a meaning
different from that of other surface texture parameters in that the sampling length concept does not exist. Consequently,
indication of the number of sampling lengths in the parameter designation of motif parameters is not relevant.
6.3.4 Parameters based on material ratio curve (ISO 13565-2, ISO 13565-3)
R-profile
See F.4. If the number of sampling lengths within the evaluation length differs from the default number of five
(see clause 7 of ISO 13565-1:1996), it shall be indicated adjacent to the relevant parameter designation.
EXAMPLE Rk8, Rpk8, Rvk8, Rpq8, Rvq8, Rmq8 (if an evaluation length of eight sampling lengths is desired).
For the R-profile parameters based on the linear material ratio curve according to ISO 13565-2 and
ISO 12085 — i.e. the parameters Rke, Rpke, Rvke, etc. — the indication of the evaluation length shall be
according to 6.3.3.
P-profile
See F.4. The sampling length for P parameters is equivalent to the evaluation length (see 3.1.9 of
ISO 4287:1997) and the evaluation length is equal to the length of the feature being measured (see 4.4 of
ISO 4287:1997). Consequently, the indication of the number of sampling lengths in the parameter designation
of structure parameters is not relevant.
6.4 Indication of tolerance limits
6.4.1 General
There are two different ways of indicating and interpreting the specification limits of surface texture:
a) the “16 % rule”;
b) the “max-rule”.
See 5.2 and 5.3 of ISO 4288:1996, respectively.
The “16 %-rule” is defined as the default rule for all indications of surface texture requirements. This means that the
“16 %-rule” applies to a surface texture requirement when a parameter designation as shown in Annex E is applied
(see Figure 7). If the “max-rule” is to be applied to a surface texture requirement, “max” shall be added to the
parameter designation (see Figure 8). The “max-rule” does not apply to motif parameters.
a) in text b) on drawing
Figure 7 — Parameter indication where “16 %-rule” applies (default transmission band)
8 © ISO 2002 – All rights reserved
---------------------- Page: 16 ----------------------
SIST ISO 1302:2002
ISO 1302:2002(E)
a) in text b) on drawing
Figure 8 — Parameter indication where “max-rule” applies (default transmission band)
6.4.2 Profile parameters (ISO 4287)
The “16 %-rule” and the “max-rule” are both applicable to profile parameters defined in ISO 4287.
6.4.3 Motif parameters (ISO 12085)
The motif parameters are defined using only the “16 %-rule” (see 5.4 of ISO 12085:1996).
6.4.4 Parameters based on material ratio curve (ISO 13565-2, ISO 13565-3)
The “16 %-rule” and the “max-rule” are both applicable to parameters related to the material ratio curve defined in
ISO 13565-2 and ISO 13565-3.
6.5 Indication of transmission band and sampling length
6.5.1 General
Where no transmission band is indicated in connection with the parameter designation, the default transmission
band applies to the surface texture requirement (see
...
NORME ISO
INTERNATIONALE 1302
Quatrième édition
2002-02-01
Spécification géométrique des produits
(GPS) — Indication des états de surface
dans la documentation technique de
produits
Geometrical Product Specification (GPS) — Indication of surface texture in
technical product documentation
Numéro de référence
ISO 1302:2002(F)
©
ISO 2002
---------------------- Page: 1 ----------------------
ISO 1302:2002(F)

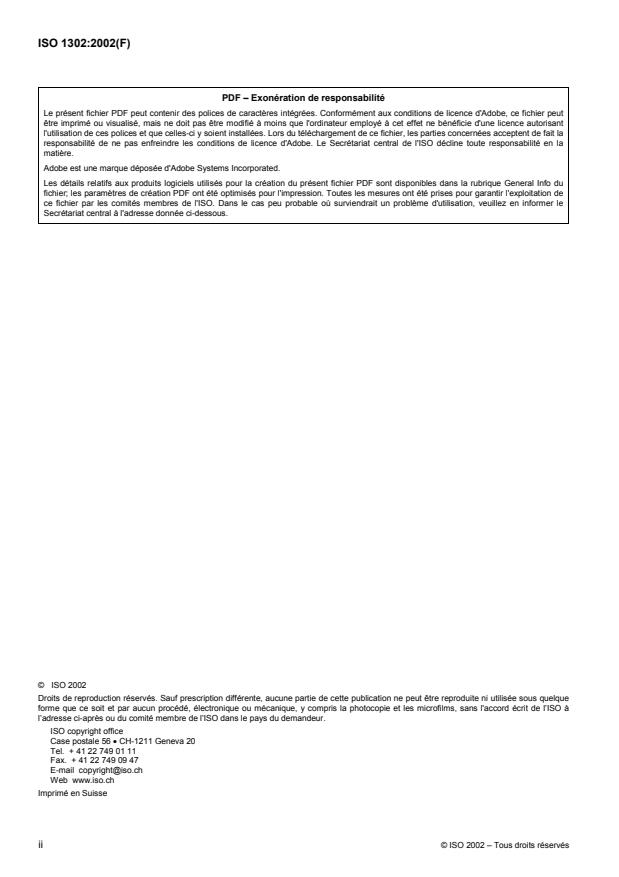

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2002 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 1302:2002(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application.1
2 Références normatives.1
3 Termes et définitions.3
4 Symboles graphiques pour l'indication de l'état de surface.3
5 Composition du symbole graphique complet pour état de surface.5
6 Indication des paramètres d’état de surface .6
7 Indication de la méthode de fabrication ou information correspondante .12
8 Indication des stries de surface.13
9 Indication des surépaisseurs d’usinage .13
10 Résumé des indications des exigences d’état de surface et de leurs valeurs .15
11 Position sur les dessins et autre documentation technique de produits.15
Annexe A (normative) Proportions et dimensions des symboles graphiques.21
Annexe B (informative) Tableaux synoptiques .24
Annexe C (informative) Exemples d'indication d'exigences d'état de surface.27
Annexe D (informative) Indications minimales afin d’assurer une maîtrise non ambiguë des fonctions
de surface.32
Annexe E (informative) Désignation des paramètres d'état de surface .35
Annexe F (informative) Longueur d’évaluation, ln.38
Annexe G (informative) Bande de transmission et longueur de base.40
Annexe H (informative) Explication approfondie sur les conséquences des nouvelles normes ISO en
matière d'état de surface .42
Annexe I (informative) Pratique antérieure.44
Annexe J (informative) Relation avec la matrice GPS.47
Bibliographie.49
© ISO 2002 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 1302:2002(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 1302 a été élaborée par le comité technique ISO/TC 213, Spécifications et vérification
dimensionnelles et géométriques des produits.
Cette quatrième édition annule et remplace la troisième édition (ISO 1302:1992), dont elle constitue une révision
technique.
L’annexe A constitue un élément normatif de la présente Norme internationale. Les annexes B, C, D, E, F, G, H, I
et J sont données uniquement à titre d’information.
iv © ISO 2002 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 1302:2002(F)
Introduction
La présente Norme internationale est une norme traitant de la spécification géométrique des produits (GPS) et doit
être considérée comme une norme GPS générale (voir l’ISO/TR 14638). Elle influence le maillon 1 des chaînes de
normes sur le profil de rugosité, le profil d'ondulation et le profil primaire.
Pour de plus amples informations sur la relation de la présente Norme internationale avec les autres normes et la
matrice GPS, voir l’annexe J.
La présente édition de l’ISO 1302 a été élaborée pour être utilisée conjointement avec les nouvelles éditions des
normes d’état de surface publiées en 1996 et 1997, qui introduisent de nombreux changements fondamentaux par
rapport au contenu des normes d’état de surface antérieures publiées dans les années 1980. Ces changements
sont si importants que, dans certains cas, les indications sur les dessins ont une interprétation complètement
nouvelle. L’annexe H donne des informations détaillées sur ces changements.
Les indications sur les dessins appliquées aux dessins techniques selon les éditions antérieures de la présente
Norme internationale font référence aux règles données dans les normes d’état de surface publiées à ces dates et
ne peuvent être interprétées que selon ces normes d’état de surface. L’annexe I fournit des informations sur les
pratiques antérieures.
Les indications sur les dessins données dans cette édition sont à utiliser pour la référence non ambiguë aux
nouvelles normes d’état de surface publiées en 1996 et 1997.
© ISO 2002 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 1302:2002(F)
Spécification géométrique des produits (GPS) — Indication des
états de surface dans la documentation technique de produits
1 Domaine d'application
La présente Norme internationale spécifie les règles pour l'indication des états de surface dans la documentation
technique de produits (par exemple dessins, spécifications, contrats, rapports) au moyen de symboles graphiques
et d'indications textuelles.
Elle est applicable à l’indication des exigences sur les surfaces au moyen de
a) paramètres de profil conformément à l'ISO 4287, relatifs
au profil R (paramètres de rugosité),
au profil W (paramètres d'ondulation), et
au profil P (paramètres de structure);
b) paramètres liés aux motifs conformément à l'ISO 12085, relatifs
au motif de rugosité, et
au motif d'ondulation;
c) paramètres relatifs à la courbe du taux de longueur portante conformément à l'ISO 13565-2 et à l'ISO 13565-3.
NOTE Quant à l'indication des exigences concernant les imperfections de surface (pores, stries, etc.), qui ne peuvent pas
être spécifiées à l'aide des paramètres d'état de surface, référence est faite à l'ISO 8785 qui couvre les imperfections de
surface.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
1)
ISO 129-1:— , Dessins techniques — Indication des cotes et tolérances — Partie 1: Principes généraux
1)
À publier. (Révision de l’ISO 129:1985)
© ISO 2002 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 1302:2002(F)
2)
ISO 1101:— , Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement de
forme, orientation, position et battement
ISO 3098-2:2000, Documentation technique de produits — Écriture — Partie 2: Alphabet latin, chiffres et signes
ISO 3274:1996, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil —
Caractéristiques nominales des appareils à contact (palpeur)
ISO 4287:1997, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Termes,
définitions et paramètres d'état de surface
ISO 4288:1996, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Règles et
procédures pour l'évaluation de l'état de surface
ISO 8785:1998, Spécification géométrique des produits (GPS) — Imperfections de surface — Termes, définitions
et paramètres
3)
ISO 10135:— , Dessins techniques — Représentation simplifiée des pièces moulées, matricées et estampées
ISO 10209-1:1992, Documentation technique de produit — Vocabulaire — Partie 1: Termes relatifs aux dessins
techniques: généralités et types de dessins
ISO 11562:1996, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil —
Caractéristiques métrologiques des filtres à phase correcte
ISO 12085:1996, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil —
Paramètres liés aux motifs
ISO 13565-1:1996, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil; surfaces
ayant des propriétés fonctionnelles différentes suivant les niveaux — Partie 1: Filtrage et conditions générales de
mesurage
ISO 13565-2:1996, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil; surfaces
ayant des propriétés fonctionnelles différentes suivant les niveaux — Partie 2: Caractérisation des hauteurs par la
courbe de taux de longueur portante
ISO 13565-3:1998, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil; surfaces
ayant des propriétés fonctionnelles différentes suivant les niveaux — Partie 3: Caractérisation des hauteurs par la
courbe de probabilité de matière
ISO 14253-1:1998, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et des
équipements de mesure — Partie 1: Règles de décision pour prouver la conformité ou la non-conformité à la
spécification
ISO 14660-1:1999, Spécification géométrique des produits (GPS) — Éléments géométriques — Partie 1: Termes
généraux et définitions
ISO 81714-1:1999, Création de symboles graphiques à utiliser dans la documentation technique de produits —
Partie 1: Règles fondamentales
2)
À publier. (Révision de l’ISO 1101:1983)
3) À publier. (Révision de l’ISO 10135:1994)
2 © ISO 2002 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 1302:2002(F)
3 Termes et définitions
Pour les besoins de la présente Norme internationale, les termes et définitions donnés dans l'ISO 3274, l'ISO 4287,
l'ISO 4288, l’ISO 10209-1, l'ISO 11562, l'ISO 13565-2, l'ISO 13565-3, l'ISO 14660-1 et les suivants s'appliquent.
3.1
symbole graphique de base
〈état de surface〉 symbole graphique indiquant qu'il existe une exigence concernant l'état de surface
Voir Figure 1.
3.2
symbole graphique prolongé
〈état de surface〉 symbole graphique de base prolongé indiquant si la matière doit être enlevée ou non afin d'obtenir
l'état de surface spécifique
Voir Figures 2 et 3.
3.3
symbole graphique complet
〈état de surface〉 symbole graphique prolongé ou de base, prolongé afin de faciliter l'adjonction d'exigences
complémentaires d'état de surface
Voir Figure 4.
3.4
paramètre (d'état) de surface
paramètre exprimant une propriété microgéométrique d'une surface
NOTE Voir l’annexe E pour des exemples de désignation de paramètres d’état de surface.
3.5
symbole de paramètre (de surface)
symbole indiquant le type de paramètre d'état de surface
NOTE Les symboles de paramètre se composent de lettres et de valeurs numériques (par exemple Ra, Ramax, Wz, Wz1max,
AR, Rpk, Rpq).
4 Symboles graphiques pour l'indication de l'état de surface
4.1 Généralités
Les exigences concernant l'état de surface sont indiquées dans la documentation technique de produits par
plusieurs variantes des symboles graphiques, dont chacune a sa propre signification. Les symboles graphiques
spécifiés en 4.2 et 4.3 doivent être complétés par des exigences d'état de surface supplémentaires sous forme de
valeurs numériques, de symboles graphiques et de texte (voir également les articles 5, 6, 7 et 8). L’attention est
attirée sur le fait que, dans certains cas, les symboles graphiques peuvent être utilisés seuls pour donner une
signification spéciale au dessin technique (voir article 11).
4.2 Symbole graphique de base
Le symbole graphique de base doit être constitué de deux branches de longueur inégale inclinées
approximativement à 60° par rapport au trait qui représente la surface considérée, comme le représente la
Figure 1. Il convient de ne pas utiliser seul le symbole graphique de base de la Figure 1 (sans information
complémentaire). Son utilisation doit être de fournir des indications collectives telles qu’indiquées aux Figures 23
et 26.
© ISO 2002 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 1302:2002(F)
Si le symbole graphique de base est utilisé avec des informations supplémentaires complémentaires (voir
article 5), aucune décision complémentaire n'est exigée sur la nécessité d'enlever de la matière pour obtenir la
surface spécifiée (voir 4.3.1) ou sur l’interdiction d'enlever de la matière pour obtenir la surface spécifiée (voir
4.3.2).
Figure 1 — Symbole graphique de base
4.3 Symboles graphiques prolongés
4.3.1 Enlèvement de matière exigé
Si un enlèvement de matière, par exemple par usinage, est exigé pour obtenir la surface spécifiée, un trait doit être
ajouté au symbole graphique de base, comme le représente la Figure 2.
Il convient de ne pas utiliser seul le symbole graphique prolongé de la Figure 2 (sans information complémentaire).
Figure 2 — Symbole graphique prolongé indiquant qu'un enlèvement de matière est exigé
4.3.2 Enlèvement de matière interdit
Si l'enlèvement de matière est interdit pour obtenir la surface spécifiée, un cercle doit être ajouté au symbole
graphique de base, comme le représente la Figure 3. Pour tout usage spécial de ce symbole graphique prolongé,
voir l’article 10.
Figure 3 — Symbole graphique prolongé indiquant que l'enlèvement de matière est interdit
4.4 Symbole graphique complet
S'il est nécessaire d'indiquer des spécifications complémentaires pour les caractéristiques d'état de surface (voir
article 6), la branche la plus longue des symboles graphiques représentés aux Figures 1 à 3 doit être complétée
par un trait, comme le représente la Figure 4.
Pour une utilisation sous forme de texte, par exemple dans des rapports ou des contrats, l’indication textuelle de la
4) 5) 6)
Figure 4 est APA pour a), MRR pour b) et NMR pour c).
a) tout procédé de fabrication autorisé b) enlèvement de matière exigé c) enlèvement de matière interdit
Figure 4 — Symbole graphique complet
4) Tout procédé de fabrication autorisé. (Any process allowed.)
5) Enlèvement de matière exigé. (Material removal required.)
6) Enlèvement de matière interdit. (No material removed.)
4 © ISO 2002 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 1302:2002(F)
4.5 Symbole graphique pour «toutes les surfaces sur le contour d'une pièce»
Si un même état de surface est exigé sur toutes les surfaces sur le contour de la pièce (éléments intégraux),
représenté sur le dessin par un contour fermé de la pièce, un cercle doit être ajouté au symbole graphique complet
représenté à la Figure 4, comme le montre la Figure 5.
Les surfaces doivent être indiquées séparément lorsque l’indication «tout autour» peut engendrer une quelconque
ambiguïté.
NOTE Le contour sur le dessin représente les six surfaces indiquées sur la représentation tridimensionnelle de la pièce
(sans les surfaces avant et arrière).
Figure 5 — Exigence d'état de surface s'appliquant aux six surfaces
représentées par le contour sur la pièce
5 Composition du symbole graphique complet pour état de surface
5.1 Généralités
Afin d'éviter toute ambiguïté d'une exigence d’état de surface, il peut être nécessaire, en plus de l'indication à la
fois d'un paramètre d'état de surface et de sa valeur numérique, de spécifier des exigences complémentaires (par
exemple la bande de transmission ou la longueur de base, le procédé de fabrication, les stries de surface et leur
orientation, ainsi que les surépaisseurs d'usinage éventuelles). Il peut être nécessaire de fixer des exigences pour
plusieurs paramètres d'état de surface différents afin que les exigences de surface assurent des propriétés
fonctionnelles non ambiguës de la surface. Pour de plus amples détails, voir l'annexe D.
5.2 Position des exigences d’état de surface complémentaires
Les positions obligatoires des diverses exigences d’état de surface dans le symbole graphique complet sont
indiquées à la Figure 6.
Figure 6 — Positions («a» à «e») pour l'emplacement des exigences complémentaires
Les exigences d’état de surface complémentaires sous forme de
paramètres d'état de surface,
valeurs numériques, et
bande de transmission/longueur de base,
doivent être disposées aux positions spécifiques dans le symbole graphique complet conformément aux suivantes.
© ISO 2002 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 1302:2002(F)
a) Position a — Une seule exigence d'état de surface
Indiquer la désignation du paramètre d'état de surface, la valeur numérique limite et la bande de
transmission/longueur de base conformément à l’article 6. Afin d’éviter les mauvaises interprétations, un
double espace doit être inséré entre la désignation du paramètre et la valeur limite.
En règle générale, la bande de transmission ou longueur de base doit être suivie d'une barre oblique (/), de la
désignation du paramètre d'état de surface et de sa valeur numérique à l'aide d'une seule chaîne de
caractères.
EXEMPLE 1 0,0025-0,8/Rz 6,8 (exemple contenant l’indication de la bande de transmission)
EXEMPLE 2 -0,8/Rz 6,8 (exemple contenant l’indication d’une seule longueur de base)
Spécialement pour la méthode des motifs, la bande de transmission doit être suivie d'une barre oblique (/), de
la valeur de la longueur d'évaluation, d'une autre barre oblique, de la désignation du paramètre d'état de
surface et de sa valeur numérique.
EXEMPLE 3 0,008-0,5/16/R 10
NOTE En général, la bande de transmission est la gamme de longueurs d'onde entre deux filtres définis (voir
l’ISO 3274 et l’ISO 11562) et, pour la méthode des motifs, la gamme de longueurs d'onde entre deux limites définies (voir
l’ISO 12085).
b) Positions a et b — Plusieurs exigences d'état de surface
Indiquer la première exigence d'état de surface à la position «a» [comme en a)]. Indiquer la deuxième
exigence d'état de surface à la position «b». Si une troisième exigence d'état de surface, ou plus, doit être
indiquée, le symbole graphique est agrandi en conséquence dans le sens vertical, afin de faire de la place
pour d'autres lignes. Les positions «a» et «b» se déplacent vers le haut quand le symbole est agrandi (voir
article 6).
c) Position c — Procédé de fabrication
Indiquer le procédé de fabrication, le traitement, les revêtements ou autres exigences concernant le procédé
de fabrication, etc., pour réaliser la surface, par exemple tourné, meulé, plaqué (voir également l’article 7).
d) Position d — Stries de surface et orientation
Indiquer, le cas échéant, le symbole des stries de surface requises et leur orientation, par exemple «=», «X»,
«M» (voir également l’article 8).
e) Position e — Surépaisseur d'usinage
Indiquer la surépaisseur d'usinage exigée, le cas échéant, sous forme de valeur numérique donnée en
millimètres, voir également l’article 9.
6 Indication des paramètres d’état de surface
6.1 Généralités
La désignation du paramètre et la valeur numérique associée qui doivent être indiquées comprennent quatre
éléments d'information qui sont essentiels pour l'interprétation de l’exigence. Ces éléments sont
celui des trois profils de surface (R, W ou P) qui est indiqué,
la caractéristique du profil qui est indiquée,
6 © ISO 2002 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 1302:2002(F)
le nombre de longueurs de base qui constituent la longueur d’évaluation, et
comment doit être interprétée la limite de spécification indiquée.
Trois groupes principaux de paramètres d'état de surface ont été normalisés pour être utilisés avec le symbole
complet. Les définitions des paramètres sont données dans l'ISO 4287, l'ISO 12085, l’ISO 13565-2 et
l'ISO 13565-3, conformément au Tableau 1.
Tableau 1 — Vue générale des types de paramètres
Paramètres
Courbe du taux
de longueur portante
Profil Motifs
linéaire probabilité
R W P R W R R P
Voir Voir Voir Voir Voir Voir E.4.2 Voir E.4.3 Voir E.4.3
Désignation
article E.2 article E.2 article E.2 article E.3 article E.3
Voir Voir Voir Voir Voir Voir Voir Voir
Longueur d'évaluation
article F.2 article F.2 article F.2 article F.3 article F.3 article F.4 article F.4 article F.4
Limite de tolérance Voir 6.4
Voir Voir Voir Voir Voir Voir Voir Voir
Bande de transmission
article G.2 article G.2 article G.2 article G.3 article G.3 article G.4 article G.4 article G.4
6.2 Indication des désignations de paramètres
Voir annexe E. Si les désignations des paramètres sont indiquées comme illustré dans l’annexe E, sans
modificateur, cela signifie que la définition par défaut ou l’interprétation par défaut de la limite de spécification
(«règle des 16 %», voir 4.2 et 4.3 de l’ISO 4288:1996) est utilisée. Voir 6.4 pour l’indication de la «règle de la
valeur maximale» pour l’interprétation de la limite de spécification.
6.3 Indication de la longueur d'évaluation, ln
6.3.1 Généralités
Si la désignation du paramètre est indiquée comme illustré dans l’annexe E, sans modificateur, cela signifie que
l’exigence est la longueur d'évaluation par défaut, si elle est définie dans les normes pertinentes.
Lorsqu'il n'existe pas de définition par défaut pour le nombre de longueurs de base dans la longueur d'évaluation,
le nombre de longueurs de base doit être ajouté à la désignation du paramètre afin d'obtenir une exigence d'état de
surface non ambiguë.
6.3.2 Paramètres de profil (ISO 4287)
Profil R
Voir article F.2. Si le nombre de longueurs de base dans la longueur d'évaluation diffère du nombre par défaut
de cinq (voir 4.4 de l’ISO 4288:1996), il doit être indiqué à côté de la désignation du paramètre correspondant.
EXEMPLE Rp3 ou Rv3 ou Rz3 ou Rc3 ou Rt3 ou Ra3 ou ., RSm3, . (si une longueur d’évaluation comprenant trois
longueurs de base est souhaitée)
© ISO 2002 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 1302:2002(F)
Profil W
Voir article F.2. Le nombre de longueurs de base doit toujours être indiqué à côté de la désignation du
paramètre d’ondulation.
EXEMPLE Wz5 ou Wa3
Profil P
Voir article F.2. La longueur de base pour les paramètres P est équivalente à la longueur d'évaluation (voir
3.1.9 de l'ISO 4287:1997) et cette dernière est égale à la longueur de l'élément à mesurer (voir 4.4 de
l'ISO 4288:1996). En conséquence, l’indication du nombre de longueurs de base dans la désignation des
paramètres de structure ne s'applique pas.
6.3.3 Paramètres liés aux motifs (ISO 12085)
Voir article F.3. Si la longueur d'évaluation diffère du nombre par défaut de 16 mm, elle doit être indiquée entre
deux barres obliques.
EXEMPLE 0,008-0,5/12/R 10
NOTE Il convient de noter que, dans le cas de paramètres liés aux motifs, le concept de longueur d'évaluation a une
signification différente de celle pour d'autres paramètres d'état de surface, puisque le concept de longueur de base n'existe pas.
En conséquence, l'indication du nombre de longueurs de base dans la désignation des paramètres liés aux motifs ne s'applique
pas.
6.3.4 Paramètres basés sur la courbe du taux de longueur portante (ISO 13565-2, ISO 13565-3)
Profil R
Voir article F.4. Si le nombre de longueurs de base dans la longueur d'évaluation diffère du nombre par défaut
de cinq (voir article 7 de l’ISO 13565-1:1996), il doit être indiqué à côté de la désignation du paramètre
correspondant.
EXEMPLE Rk8, Rpk8, Rvk8, Rpq8, Rvq8, Rmq8 (si une longueur d’évaluation comprenant huit longueurs de base
est souhaitée)
Pour les paramètres de profil R basés sur la courbe du taux de longueur portante linéaire conformément à
l’ISO 13565-2 et à l’ISO 12085, c’est-à-dire les paramètres Rke, Rpke, Rvke, etc., l’indication de la longueur
d’évaluation doit être donnée conformément à 6.3.3.
Profil P
Voir article F.4. La longueur de base pour les paramètres P est équivalente à la longueur d'évaluation (voir
3.1.9 de l'ISO 4287:1997) et cette dernière est égale à la longueur de l'élément à mesurer (voir 4.4 de
l'ISO 4288:1996). En conséquence, l’indication du nombre de longueurs de base dans la désignation des
paramètres de structure ne s'applique pas.
6.4 Indication des limites de tolérance
6.4.1 Généralités
Il existe deux façons différentes d’indiquer et d'interpréter les limites des spécifications d'état de surface:
a) la «règle des 16 %»;
b) la «règle de la valeur maximale».
Voir 5.2 et 5.3 de l'ISO 4288:1996, respectivement.
8 © ISO 2002 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO 1302:2002(F)
La «règle des 16 %» se définit comme la règle pa
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
