ISO 10848-3:2017
(Main)Acoustics — Laboratory and field measurement of flanking transmission for airborne, impact and building service equipment sound between adjoining rooms — Part 3: Application to Type B elements when the junction has a substantial influence
Acoustics — Laboratory and field measurement of flanking transmission for airborne, impact and building service equipment sound between adjoining rooms — Part 3: Application to Type B elements when the junction has a substantial influence
ISO 10848 (all parts) specifies measurement methods to characterize the flanking transmission of one or several building components. ISO 10848-3:2017 specifies laboratory and field measurements of buildings for Type B elements (defined in ISO 10848‑1) when the junction has a substantial influence. Laboratory measurements are used to quantify the performance of the junction with suppressed flanking transmission from the laboratory structure. Field measurements are used to characterize the in situ performance and it is not usually possible to suppress unwanted flanking transmission sufficiently; hence, the results can only be considered representative of the performance of that junction when installed in that particular building structure. ISO 10848-3:2017 is referred to in ISO 10848‑1:2017, 4.5 as being a supporting part to the frame document and applies to Type B elements that are structurally connected as defined in ISO 10848‑1. The measured quantities can be used to compare different products, or to express a requirement, or as input data for prediction methods, such as ISO 12354‑1 and ISO 12354‑2. The relevant quantity to be measured is selected according to ISO 10848‑1:2017, 4.5. The performance of the building components is expressed either as an overall quantity for the combination of elements and junction (such as Dn,f,ij and/or Ln,f,ij and/or Lne0,f,ij) or as the normalized direction-average velocity level difference of a junction. Dn,f,ij, Ln,f,ij, Lne0,f,ij and depend on the actual dimensions of the elements.
Acoustique — Mesurage en laboratoire et sur site des transmissions latérales du bruit aérien, des bruits de choc et du bruit d'équipement technique de bâtiment entre des pièces adjacentes — Partie 3: Application aux éléments de Type B lorsque la jonction a une influence importante
L'ISO 10848 (toutes les parties) spécifie les méthodes de mesure pour la caractérisation des transmissions latérales d'un ou de plusieurs éléments de construction. Le présent document spécifie les mesurages en laboratoire et les mesurages sur site des bâtiments pour les éléments de type B (définis dans l'ISO 10848‑1) lorsque la jonction a une influence importante. Les mesurages en laboratoire sont utilisés pour quantifier la performance de la jonction avec suppression des transmissions latérales de la structure du laboratoire. Les mesurages sur site sont utilisés pour caractériser la performance in situ et il n'est généralement pas possible de supprimer suffisamment les transmissions latérales parasites; les résultats ne peuvent donc être considérés comme représentatifs de la performance de cette jonction que si elle est installée dans cette structure de bâtiment particulière. L'ISO 10848‑1:2017, 4.5 fait référence au présent document, qui vient à l'appui du document cadre et s'applique aux éléments de type B structurellement couplés comme définis dans l'ISO 10848‑1. Les grandeurs mesurées peuvent être utilisées pour comparer différents produits, pour exprimer une exigence ou comme données d'entrée des méthodes de prévision telles que l'ISO 12354‑1 et l'ISO 12354‑2. La grandeur pertinente à mesurer est choisie conformément à l'ISO 10848‑1:2017, 4.5. Les performances des éléments de construction sont exprimées en tant que grandeur globale pour la combinaison des éléments et de la jonction (telle que Dn,f,ij et/ou Ln,f,ij et/ou Lne0,f,ij) ou en tant qu'isolement vibratoire bidirectionnel normalisé d'une jonction. Dn,f,ij, Ln,f,ij, Lne0,f,ij et dépendent des dimensions réelles des éléments.
General Information
Relations
Buy Standard
Standards Content (Sample)

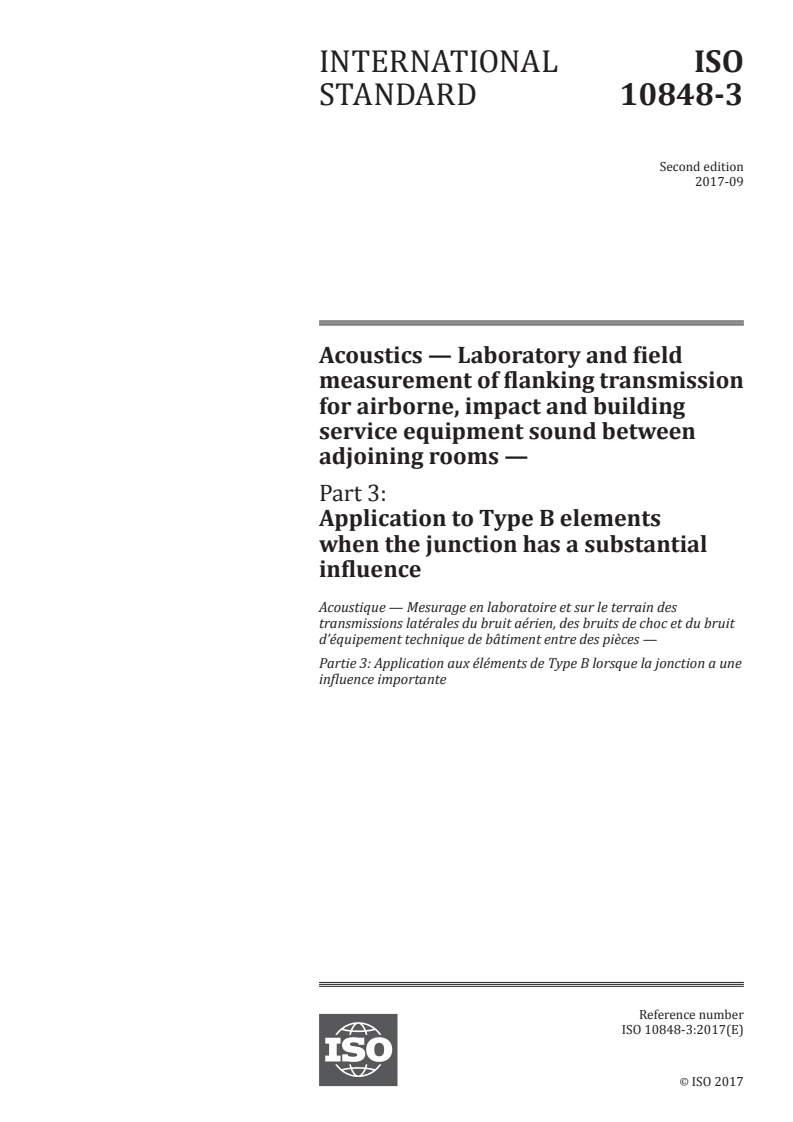

INTERNATIONAL ISO
STANDARD 10848-3
Second edition
2017-09
Acoustics — Laboratory and field
measurement of flanking transmission
for airborne, impact and building
service equipment sound between
adjoining rooms —
Part 3:
Application to Type B elements
when the junction has a substantial
influence
Acoustique — Mesurage en laboratoire et sur le terrain des
transmissions latérales du bruit aérien, des bruits de choc et du bruit
d’équipement technique de bâtiment entre des pièces —
Partie 3: Application aux éléments de Type B lorsque la jonction a une
influence importante
Reference number
ISO 10848-3:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 10848-3:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10848-3:2017(E)

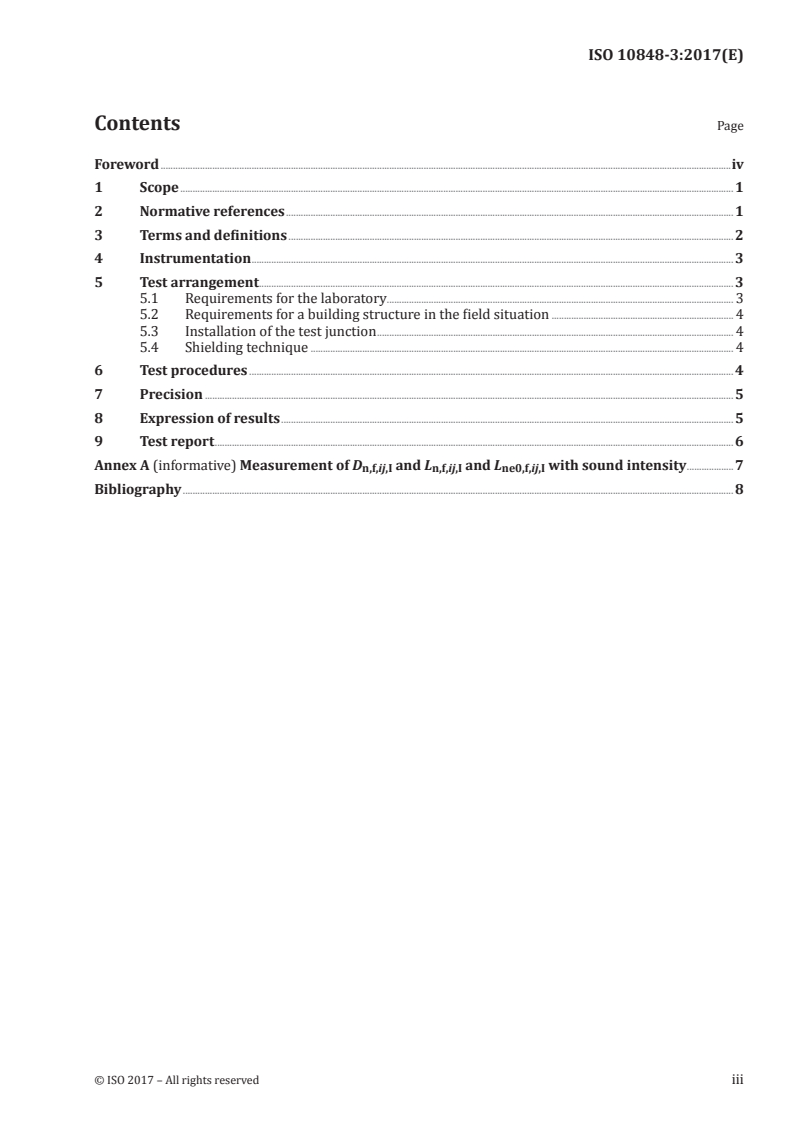

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Instrumentation . 3
5 Test arrangement . 3
5.1 Requirements for the laboratory . 3
5.2 Requirements for a building structure in the field situation . 4
5.3 Installation of the test junction . 4
5.4 Shielding technique . 4
6 Test procedures . 4
7 Precision . 5
8 Expression of results . 5
9 Test report . 6
Annex A (informative) Measurement of D and L and L with sound intensity .7
n,f,ij,I n,f,ij,I ne0,f,ij,I
Bibliography . 8
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10848-3:2017(E)

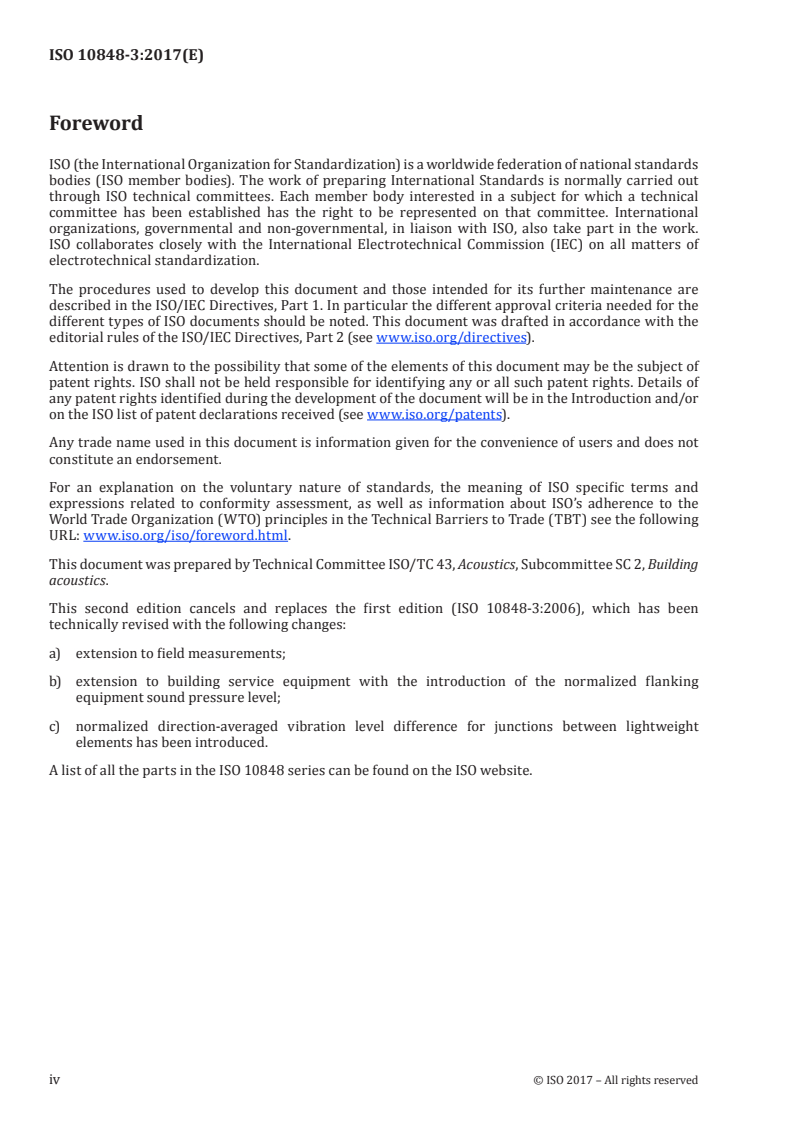

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2, Building
acoustics.
This second edition cancels and replaces the first edition (ISO 10848-3:2006), which has been
technically revised with the following changes:
a) extension to field measurements;
b) extension to building service equipment with the introduction of the normalized flanking
equipment sound pressure level;
c) normalized direction-averaged vibration level difference for junctions between lightweight
elements has been introduced.
A list of all the parts in the ISO 10848 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10848-3:2017(E)
Acoustics — Laboratory and field measurement of flanking
transmission for airborne, impact and building service
equipment sound between adjoining rooms —
Part 3:
Application to Type B elements when the junction has a
substantial influence
1 Scope
ISO 10848 (all parts) specifies measurement methods to characterize the flanking transmission of one
or several building components.
This document specifies laboratory and field measurements of buildings for Type B elements (defined
in ISO 10848-1) when the junction has a substantial influence.
Laboratory measurements are used to quantify the performance of the junction with suppressed
flanking transmission from the laboratory structure. Field measurements are used to characterize
the in situ performance and it is not usually possible to suppress unwanted flanking transmission
sufficiently; hence, the results can only be considered representative of the performance of that junction
when installed in that particular building structure.
This document is referred to in ISO 10848-1:2017, 4.5 as being a supporting part to the frame document
and applies to Type B elements that are structurally connected as defined in ISO 10848-1.
The measured quantities can be used to compare different products, or to express a requirement, or as
input data for prediction methods, such as ISO 12354-1 and ISO 12354-2.
The relevant quantity to be measured is selected according to ISO 10848-1:2017, 4.5. The performance
of the building components is expressed either as an overall quantity for the combination of elements
and junction (such as D and/or L and/or L ) or as the normalized direction-average velocity
n,f,ij n,f,ij ne0,f,ij
level difference D of a junction. D , L , L and D depend on the actual dimensions of
n,f,ij n,f,ij ne0,f,ij
vn,,ij vn,,ij
the elements.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 717-2, Acoustics — Rating of sound insulation in buildings and of building elements — Part 2: Impact
sound insulation
ISO 10848-1:2017, Acoustics — Laboratory and field measurement of flanking transmission for airborne,
impact and building service equipment sound between adjoining rooms — Part 1: Frame document
ISO 12999-1, Acoustics — Determination and application of measurement uncertainties in building
acoustics — Part 1: Sound insulation
© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 10848-3:2017(E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
normalized flanking level difference
D
n,f
difference in the space and time averaged sound pressure level produced in two rooms by one or more
sound sources in one of them, when the transmission only occurs through a specified flanking path and
the result is normalized to an equivalent sound absorption area in the receiving room according to
A
DL=−L −10lg
n,f 12
A
0
where
L is the average sound pressure level in the source room, in dB;
1
L is the average sound pressure level in the receiving room, in dB;
2
2
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m .
0 0
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: For clarity, the term D is used when only one flanking path determines the sound transmission
n,f
(such as with suspended ceilings) and the term D is used when only one specified transmission path ij out
n,f,ij
of several paths is considered (such as with structure-borne sound transmission on junctions of three or four
connected elements).
3.2
normalized flanking impact sound pressure level
L
n,f
space and time averaged sound pressure level in the receiving room produced by a tapping machine
operating at different positions on a tested element (floor) in the source room, when the transmission
only occurs through a specified flanking path and the result is normalized to an equivalent sound
absorption area, in the receiving room according to
A
LL=+10lg
n,f 2
A
0
where
L is the average sound pressure level in the receiving room, in dB;
2
2
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m .
0 0
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: For clarity, the term L is used when only one flanking path determines the sound transmission
n,f
(such as with access floors) and the term L is used when only one specified transmission path ij out of several
n,f,ij
paths is considered (such as with structure-borne sound transmission on junctions of three or four connected
elements).
2 © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 10848-3:2017(E)
3.3
normalized flanking equipment sound pressure level
L
ne0,f
space and time averaged sound pressure level in the receiving room produced by a structure-borne
sound source injecting a unit power (1 W) at different positions on a tested element in the source room,
when the transmission only occurs through a specified flanking path and the result is normalized to an
equivalent sound absorption area in the receiving room and is expressed in decibels according to
A
LL=+10lg
ne0,fe2
A
0
where
L
...

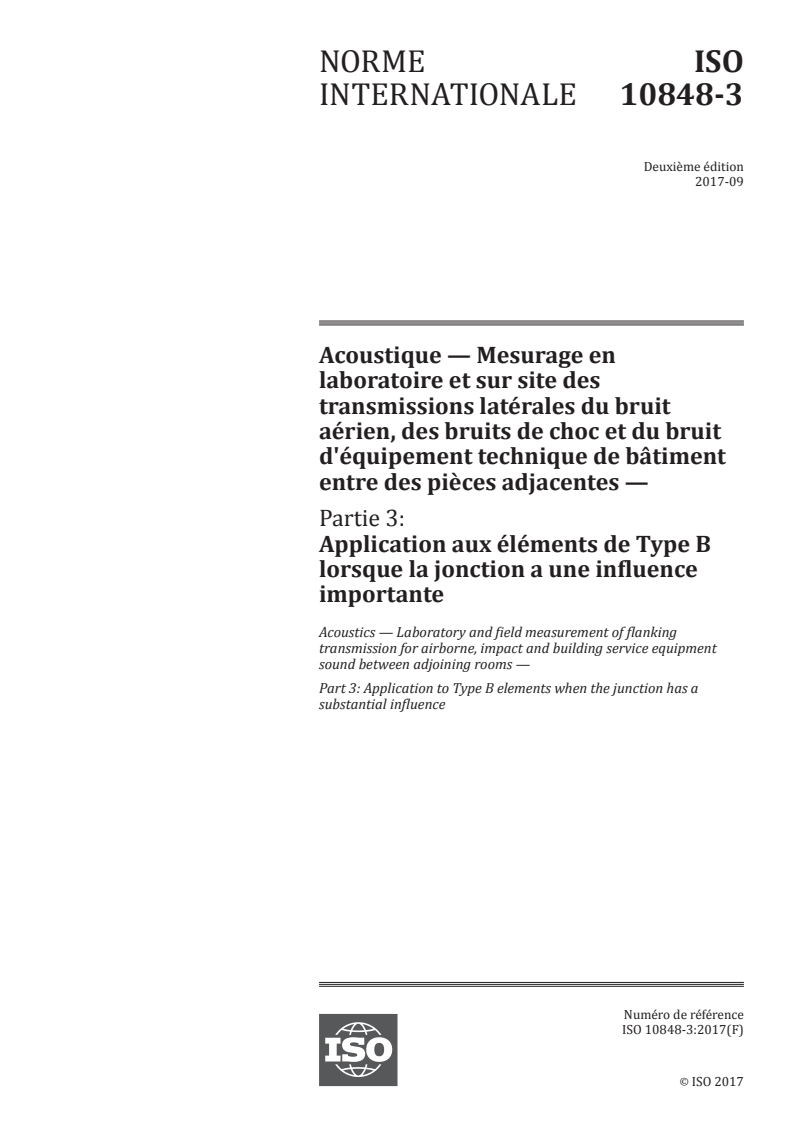

NORME ISO
INTERNATIONALE 10848-3
Deuxième édition
2017-09
Acoustique — Mesurage en
laboratoire et sur site des
transmissions latérales du bruit
aérien, des bruits de choc et du bruit
d'équipement technique de bâtiment
entre des pièces adjacentes —
Partie 3:
Application aux éléments de Type B
lorsque la jonction a une influence
importante
Acoustics — Laboratory and field measurement of flanking
transmission for airborne, impact and building service equipment
sound between adjoining rooms —
Part 3: Application to Type B elements when the junction has a
substantial influence
Numéro de référence
ISO 10848-3:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 10848-3:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10848-3:2017(F)

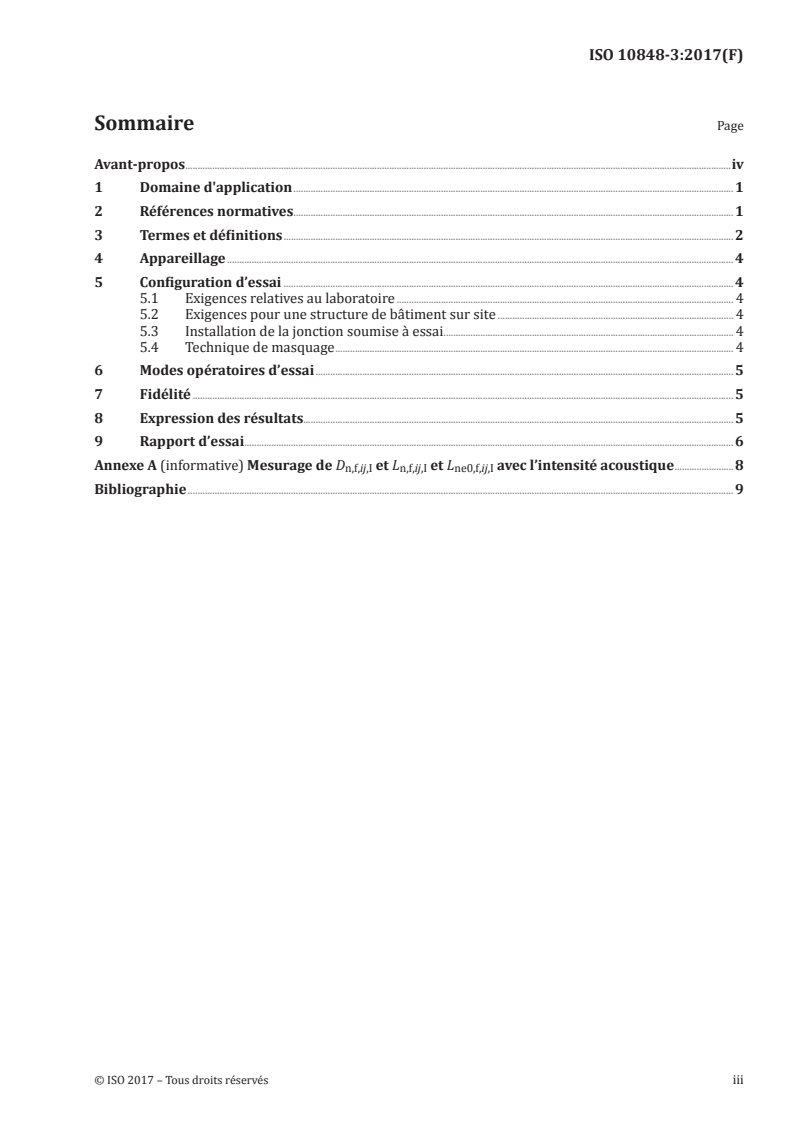

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Appareillage . 4
5 Configuration d’essai . 4
5.1 Exigences relatives au laboratoire . 4
5.2 Exigences pour une structure de bâtiment sur site . 4
5.3 Installation de la jonction soumise à essai . . 4
5.4 Technique de masquage . 4
6 Modes opératoires d’essai . 5
7 Fidélité . 5
8 Expression des résultats. 5
9 Rapport d’essai . 6
Annexe A (informative) Mesurage de D et L et L avec l’intensité acoustique .8
n,f,ij,I n,f,ij,I ne0,f,ij,I
Bibliographie . 9
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10848-3:2017(F)

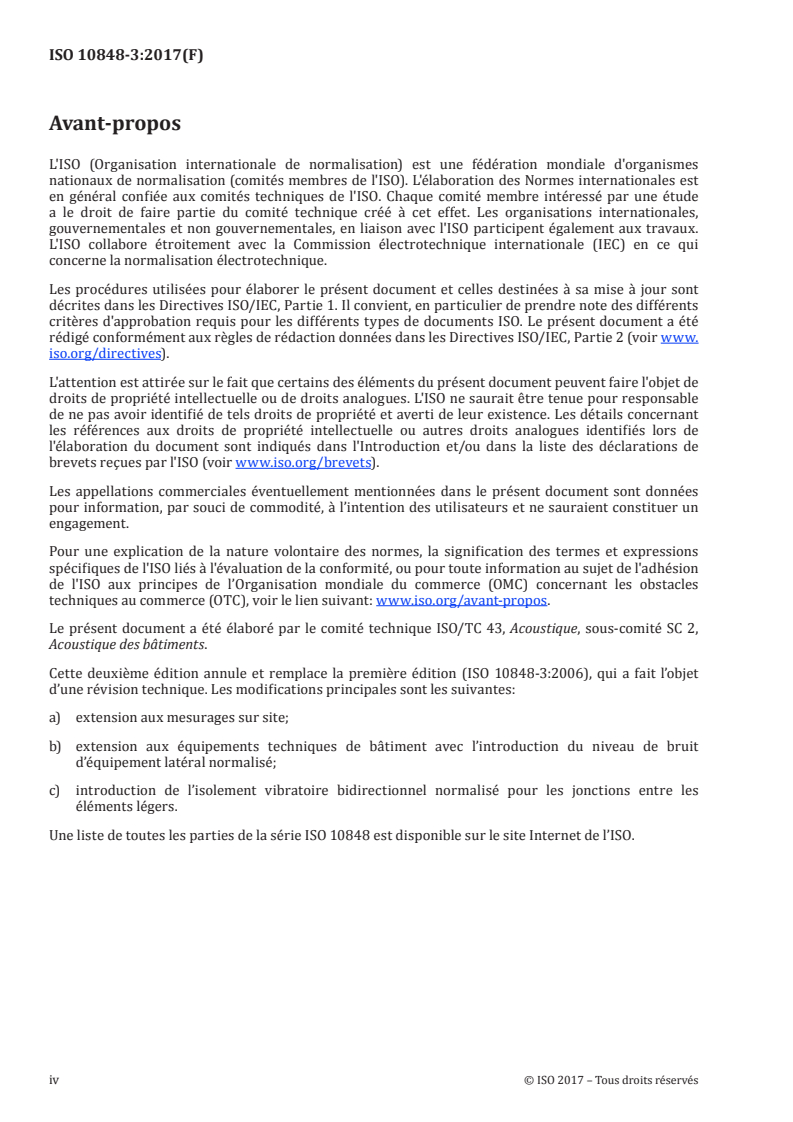

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments.
Cette deuxième édition annule et remplace la première édition (ISO 10848-3:2006), qui a fait l’objet
d’une révision technique. Les modifications principales sont les suivantes:
a) extension aux mesurages sur site;
b) extension aux équipements techniques de bâtiment avec l’introduction du niveau de bruit
d’équipement latéral normalisé;
c) introduction de l’isolement vibratoire bidirectionnel normalisé pour les jonctions entre les
éléments légers.
Une liste de toutes les parties de la série ISO 10848 est disponible sur le site Internet de l’ISO.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10848-3:2017(F)
Acoustique — Mesurage en laboratoire et sur site des
transmissions latérales du bruit aérien, des bruits de choc
et du bruit d'équipement technique de bâtiment entre des
pièces adjacentes —
Partie 3:
Application aux éléments de Type B lorsque la jonction a
une influence importante
1 Domaine d'application
L’ISO 10848 (toutes les parties) spécifie les méthodes de mesure pour la caractérisation des
transmissions latérales d’un ou de plusieurs éléments de construction.
Le présent document spécifie les mesurages en laboratoire et les mesurages sur site des bâtiments pour
les éléments de type B (définis dans l’ISO 10848-1) lorsque la jonction a une influence importante.
Les mesurages en laboratoire sont utilisés pour quantifier la performance de la jonction avec
suppression des transmissions latérales de la structure du laboratoire. Les mesurages sur site sont
utilisés pour caractériser la performance in situ et il n’est généralement pas possible de supprimer
suffisamment les transmissions latérales parasites; les résultats ne peuvent donc être considérés
comme représentatifs de la performance de cette jonction que si elle est installée dans cette structure
de bâtiment particulière.
L’ISO 10848-1:2017, 4.5 fait référence au présent document, qui vient à l’appui du document cadre et
s’applique aux éléments de type B structurellement couplés comme définis dans l’ISO 10848-1.
Les grandeurs mesurées peuvent être utilisées pour comparer différents produits, pour exprimer
une exigence ou comme données d’entrée des méthodes de prévision telles que l’ISO 12354-1 et
l’ISO 12354-2.
La grandeur pertinente à mesurer est choisie conformément à l’ISO 10848-1:2017, 4.5. Les performances
des éléments de construction sont exprimées en tant que grandeur globale pour la combinaison des
éléments et de la jonction (telle que D et/ou L et/ou L ) ou en tant qu’isolement vibratoire
n,f,ij n,f,ij ne0,f,ij
bidirectionnel normalisé D d’une jonction. D , L , L et D dépendent des dimensions
n,f,ij n,f,ij ne0,f,ij
vn,,ij vn,,ij
réelles des éléments.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 717-1, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 717-2, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 2: Protection contre le bruit de choc
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 10848-3:2017(F)
ISO 10848-1:2017, Acoustique — Mesurage en laboratoire et sur site des transmissions latérales du bruit
aérien, des bruits de choc et du bruit d’équipement technique de bâtiment entre des pièces adjacentes —
Partie 1: Document cadre
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l’acoustique des
bâtiments — Partie 1: Isolation acoustique
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
3.1
isolement acoustique latéral normalisé
D
n,f
différence des niveaux de pression acoustique moyennés de façon spatio-temporelle, entre deux
salles pour une ou plusieurs sources sonores placées dans l’une d’elles, la transmission se produisant
uniquement par un chemin latéral spécifié et le résultat étant normalisé à une aire d’absorption
équivalente dans la salle de réception et exprimé conformément à
A
DL=−L −10lg
n,f 12
A
0
où
L est le niveau de pression acoustique moyen dans la salle d’émission, en dB;
1
L est le niveau de pression acoustique moyen dans la salle de réception, en dB;
2
2
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Pour plus de clarté, le terme D est utilisé lorsqu’un seul chemin latéral détermine la
n,f
transmission acoustique (comme avec les plafonds suspendus) et le terme D est utilisé lorsqu’un seul chemin
n,f,ij
de transmission spécifié ij parmi plusieurs chemins est pris en compte (comme avec une transmission solidienne
par des jonctions de trois ou quatre éléments couplés).
3.2
niveau de bruit de choc latéral normalisé
L
n,f
niveau de pression acoustique moyenné de façon spatio-temporelle, dans la salle de réception, résultant
du fonctionnement de la machine à chocs, à divers emplacements sur l’élément (plancher) soumis à
essai dans la salle d’émission, lorsque la transmission ne se produit que par un chemin latéral spécifié
et le résultat étant normalisé à une aire d’absorption équivalente dans la salle de réception et exprimé
conformément à
A
LL=+10lg
n,f 2
A
0
où
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 10848-3:2017(F)
L est le niveau de pression acoustique moyen dans la salle de réception, en dB;
2
2
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Pour plus de clarté, le terme L est utilisé lorsqu’un seul chemin latéral détermine la
n,f
transmission acoustique (comme avec les planchers techniques) et le terme L est utilisé lorsqu’un seul chemin
n,f,ij
de transmission spécifié ij parmi plusieurs chemins est pris en compte (comme avec une transmission solidienne
par des jonctions de trois ou quatre éléments couplés).
3.3
niveau de bruit d’équipement latéral normalisé
L
ne0,f
niveau de pression acoustique moyenné de façon spatio-temporelle, dans la salle de réception, résultant
de l’injection par une source solidienne d’une puissance unitaire (1 W), à divers emplacements sur
l’élément soumis à essai dans la salle d’émission, lorsque la transmission ne se produit que par un
chemin latéral spécifié et le résultat étant normalisé à une aire d’absorption équivalente dans la salle de
réception et exprimé en décibels conformément à
A
LL=+10lg
ne0,fe2
A
0
où
L est le niveau de pression acoustique moyen dans la salle de réception avec une source soli-
2e
dienne injectant 1 W dans l’élément soumis à essai, en dB;
2
A e
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
