ISO 3442-3:2007
(Main)Machine tools — Dimensions and geometric tests for self-centring chucks with two-piece jaws — Part 3: Power-operated chucks with serrated jaws
Machine tools — Dimensions and geometric tests for self-centring chucks with two-piece jaws — Part 3: Power-operated chucks with serrated jaws
ISO 3442-3:2007 specifies 90° and 60° serrations and jaw nuts applicable to 90° and 60° serrations for mounting the top jaws on the base jaws of power chucks, in order to ensure interchangeability. It also describes, with reference to ISO 230-1, the geometric tests for self-centring, power-operated chucks with two or more two-piece jaws (serrated type), and the corresponding tolerances which apply.
Machines-outils — Dimensions et essais géométriques pour mandrins à serrage concentrique et à mors rapportés — Partie 3: Mandrins à commande axiale assistée avec mors à assemblage par dentelure
L'ISO 3442-3:2006 spécifie des dentelures à 90° et 60° et des écrous de mors applicables à ces deux catégories de dentelures, pour la fixation des mors rapportés sur les mors des mandrins automatiques, afin d'assurer l'interchangeabilité. Elle décrit également, par référence à l'ISO 230-1, les essais géométriques pour les mandrins à serrage concentrique, les mandrins à commande axiale assistée à mors rapportés (mors à assemblage par dentelure), ainsi que les tolérances correspondantes qui s'appliquent.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 3442-3
First edition
2007-02-01
Machine tools — Dimensions and
geometric tests for self-centring chucks
with two-piece jaws —
Part 3:
Power-operated chucks with serrated
jaws
Machines-outils — Dimensions et essais géométriques pour mandrins à
serrage concentrique et à mors rapportés —
Partie 3: Mandrins à commande axiale assistée avec mors à
assemblage par dentelure
Reference number
ISO 3442-3:2007(E)
©
ISO 2007
---------------------- Page: 1 ----------------------
ISO 3442-3:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3442-3:2007(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Preliminary remarks. 1
3.1 Measuring units. 1
3.2 Geometric tests. 1
3.3 Tests to be performed . 1
4 Precision classes. 1
5 Sizes for interchangeability . 2
5.1 90° serrations — Dimensions. 2
5.2 90° serrations — Permissible cumulative pitch deviation. 2
5.3 60° serrations — Dimensions. 3
5.4 60° serrations — Permissible cumulative pitch deviation. 3
5.5 Jaw nuts — Dimensions . 4
6 Geometric tests. 5
6.1 Test mandrels. 5
6.2 Spindle or face plate accuracy . 5
6.3 Chuck body accuracy. 5
6.4 Test with test top jaws (hard jaws) . 5
6.5 Tests with machined top jaws. 6
6.6 Tests off-the-spindle. 6
6.7 Chuck accuracy. 9
© ISO 2007 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3442-3:2007(E)

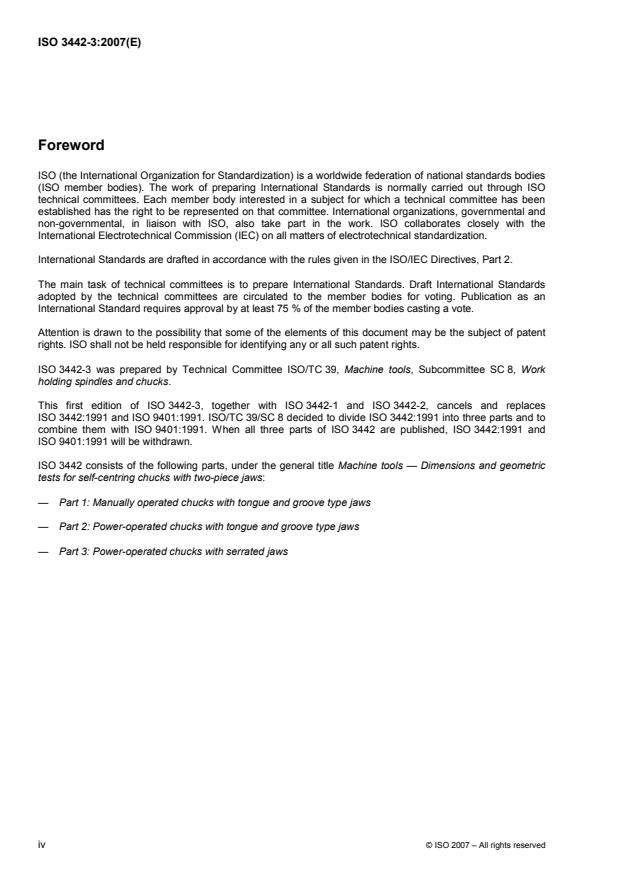

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3442-3 was prepared by Technical Committee ISO/TC 39, Machine tools, Subcommittee SC 8, Work
holding spindles and chucks.
This first edition of ISO 3442-3, together with ISO 3442-1 and ISO 3442-2, cancels and replaces
ISO 3442:1991 and ISO 9401:1991. ISO/TC 39/SC 8 decided to divide ISO 3442:1991 into three parts and to
combine them with ISO 9401:1991. When all three parts of ISO 3442 are published, ISO 3442:1991 and
ISO 9401:1991 will be withdrawn.
ISO 3442 consists of the following parts, under the general title Machine tools — Dimensions and geometric
tests for self-centring chucks with two-piece jaws:
— Part 1: Manually operated chucks with tongue and groove type jaws
— Part 2: Power-operated chucks with tongue and groove type jaws
— Part 3: Power-operated chucks with serrated jaws
iv © ISO 2007 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3442-3:2007(E)
Machine tools — Dimensions and geometric tests for self-
centring chucks with two-piece jaws —
Part 3:
Power-operated chucks with serrated jaws
1 Scope
This part of ISO 3442 specifies 90° and 60° serrations and jaw nuts applicable to 90° and 60° serrations for
mounting the top jaws on the base jaws of power chucks, in order to ensure interchangeability. It also
describes, with reference to ISO 230-1, the geometric tests for self-centring, power-operated chucks with two
or more two-piece jaws (serrated type), and the corresponding tolerances which apply.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 230-1:1996, Test code for machine tools — Part 1: Geometric accuracy of machines operating under no-
load or finishing conditions
ISO 965-3, ISO general purpose metric screw threads — Tolerances — Part 3: Deviations for constructional
screw threads
3 Preliminary remarks
3.1 Measuring units
All dimensions and tolerances in this part of ISO 3442 are expressed in millimetres.
3.2 Geometric tests
This part of ISO 3442 deals only with the inspection of rotational accuracy of the chuck, the straightening and
the centring of workpieces. It does not apply to other dynamic qualities, such as the measurement of lack of
balance during rotation, balancing or the measurement of gripping power.
3.3 Tests to be performed
When inspecting a chuck, it is not always necessary to carry out all the tests described in this part of ISO 3442.
The users of this part of ISO 3442 may choose those tests which relate to the properties that are of interest to
them.
4 Accuracy classes
This part of ISO 3442 specifies only one accuracy class.
© ISO 2007 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 3442-3:2007(E)
5 Sizes for interchangeability
5.1 90° serrations — Dimensions
The sizes for interchangeability are shown in Figure 1 and Table 1.
a
Any profile contained within the hatched area is acceptable.
Figure 1 — 90° serrations
Table 1 — Dimensions of 90° serrations
Checking
dimensions
Designation
a
p h/2 r r a b c d e
1 2 1
min. min. max. max.
b
1/16" × 90° 1,587 5 0,397 0,12 to 0,18 0,25 0,64 0,71 0,35 1,1 0,93
b
3/32" × 90° 2,3812 5 0,595 0,15 to 0,25 0,4 0,97 1,08 0,57 1,65 1,4
a
The pin diameters given are recommended values. If pins of non-standard diameter are used, the manufacturer shall be
responsible for recalculating the dimensions such that the form and geometry conform with this part of ISO 3442.
b
1/16" and 3/32" designations are commonly used even though they originate from inch dimensions.
5.2 90° serrations — Permissible cumulative pitch deviation
The permissible deviations are shown in Table 2 in function of the measuring length and the number of teeth,
for both 1/16" × 90° and 3/32" × 90° serrations.
Table 2 — Permissible deviations for 90° serrations
Designation
Permissible
1/16" × 90° 3/32" × 90°
deviation
Measuring length Number of teeth Measuring length Number of teeth
± 0,008 25,4 16 26,194 11
± 0,012 50,8 32 50,006 21
± 0,016 76,2 48 76,2 32
± 0,020 101,6 64 102,394 43
± 0,024 127 80 126,206 53
± 0,028 152,4 96 152,4 64
2 © ISO 2007 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 3442-3:2007(E)
5.3 60° serrations — Dimensions
The sizes for interchangeability are shown in Figure 2 and Table 3.
a
Any profile contained within the hatched area is acceptable.
Figure 2 — 60° serrations
Table 3 — Dimensions of 60° serrations
Checking
dimensions
Designation
a
p h/2 r r a b c d e
1 2 1
min. min. max. max.
1,5 × 60° 1,5 0,65 0,12 to 0,2 0,24 0,24 0,435 0,502 0,866 0,65
3 × 60° 3 1,299 0,22 to 0,5 0,42 0,42 0,780 0,901 1,732 1,299
a
The pin diameters given are reco
...
NORME ISO
INTERNATIONALE 3442-3
Première édition
2007-02-01
Machines-outils — Dimensions et essais
géométriques pour mandrins à serrage
concentrique et à mors rapportés —
Partie 3:
Mandrins à commande axiale assistée
avec mors à assemblage par dentelure
Machine tools — Dimensions and geometric tests for self-centring
chucks with two-piece jaws —
Part 3: Power-operated chucks with serrated jaws
Numéro de référence
ISO 3442-3:2007(F)
©
ISO 2007
---------------------- Page: 1 ----------------------
ISO 3442-3:2007(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3442-3:2007(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Remarques préliminaires. 1
3.1 Unités de mesure. 1
3.2 Essais géométriques. 1
3.3 Essais à réaliser. 1
4 Classes d'exactitude. 2
5 Dimensions d'interchangeabilité. 2
5.1 Dentelures à 90° — Dimensions. 2
5.2 Dentelures à 90° — Écarts cumulatifs admissibles sur les pas . 2
5.3 Dentelures à 60° — Dimensions. 3
5.4 Dentelures à 60° — Écarts cumulatifs admissibles sur les pas . 4
5.5 Écrous de mors — Dimensions. 4
6 Essais géométriques. 5
6.1 Mandrins d'essai. 5
6.2 Exactitude de la broche ou du faux-plateau du mandrin. 6
6.3 Exactitude du corps de mandrin . 6
6.4 Essai à l'aide de mors rapportés (mors durs). 6
6.5 Essais à l'aide de mors rapportés usinés . 6
6.6 Essais sans broche. 6
6.7 Exactitude du mandrin . 9
© ISO 2007 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3442-3:2007(F)

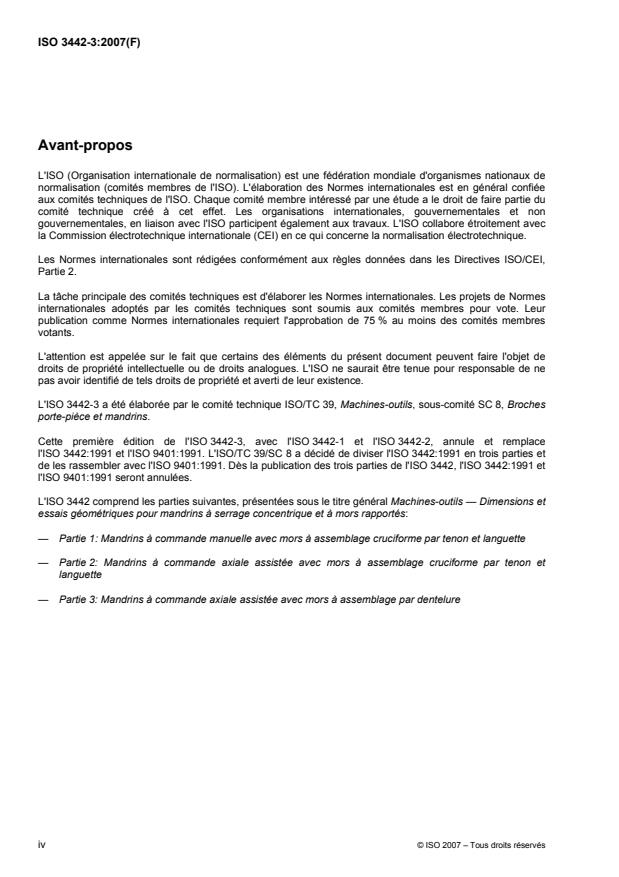

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3442-3 a été élaborée par le comité technique ISO/TC 39, Machines-outils, sous-comité SC 8, Broches
porte-pièce et mandrins.
Cette première édition de l'ISO 3442-3, avec l'ISO 3442-1 et l'ISO 3442-2, annule et remplace
l'ISO 3442:1991 et l'ISO 9401:1991. L'ISO/TC 39/SC 8 a décidé de diviser l'ISO 3442:1991 en trois parties et
de les rassembler avec l'ISO 9401:1991. Dès la publication des trois parties de l'ISO 3442, l'ISO 3442:1991 et
l'ISO 9401:1991 seront annulées.
L'ISO 3442 comprend les parties suivantes, présentées sous le titre général Machines-outils — Dimensions et
essais géométriques pour mandrins à serrage concentrique et à mors rapportés:
— Partie 1: Mandrins à commande manuelle avec mors à assemblage cruciforme par tenon et languette
— Partie 2: Mandrins à commande axiale assistée avec mors à assemblage cruciforme par tenon et
languette
— Partie 3: Mandrins à commande axiale assistée avec mors à assemblage par dentelure
iv © ISO 2007 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3442-3:2007(F)
Machines-outils — Dimensions et essais géométriques pour
mandrins à serrage concentrique et à mors rapportés —
Partie 3:
Mandrins à commande axiale assistée avec mors à assemblage
par dentelure
1 Domaine d'application
La présente partie de l'ISO 3442 spécifie des dentelures à 90° et 60° et des écrous de mors applicables à ces
deux catégories de dentelures, pour la fixation des mors rapportés sur les mors des mandrins automatiques,
afin d'assurer l'interchangeabilité. Elle décrit également, par référence à l'ISO 230-1, les essais géométriques
pour les mandrins à serrage concentrique, les mandrins à commande axiale assistée à mors rapportés (mors
à assemblage par dentelure), ainsi que les tolérances correspondantes qui s'appliquent.
2 Références normatives
Les documents référencés suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document référencé (y compris les amendements) s'applique.
ISO 230-1:1996, Code d'essai des machines-outils — Partie 1: Précision géométrique des machines
fonctionnant à vide ou dans des conditions de finition
ISO 965-3, Filetages métriques ISO pour usages généraux — Tolérances — Partie 3: Écarts pour filetages de
construction
3 Remarques préliminaires
3.1 Unités de mesure
Toutes les dimensions et tolérances décrites dans la présente partie de l'ISO 3442 sont exprimées en
millimètres.
3.2 Essais géométriques
La présente partie de l'ISO 3442 traite uniquement du contrôle de l'exactitude de rotation du mandrin, du
dégauchissage et du centrage des pièces. Elle ne s'applique pas aux autres considérations d'ordre
dynamique, tels que le mesurage des balourds en rotation, l'équilibrage ou le mesurage de la force de
serrage.
3.3 Essais à réaliser
Lors du contrôle d'un mandrin, il n'est pas toujours nécessaire de réaliser tous les essais décrits dans la
présente partie de l'ISO 3442. Il incombe aux utilisateurs de la présente partie de l'ISO 3442 de choisir ces
essais en fonction des propriétés qui les intéressent.
© ISO 2007 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 3442-3:2007(F)
4 Classes d'exactitude
La présente partie de l'ISO 3442 spécifie une seule classe d'exactitude.
5 Dimensions d'interchangeabilité
5.1 Dentelures à 90° — Dimensions
La Figure 1 et le Tableau 1 donnent les dimensions d'interchangeabilité.
a
Tous les profils situés à l'intérieur de la zone hachurée sont acceptables.
Figure 1 — Dentelures à 90°
Tableau 1 — Dimensions des dentelures à 90°
Dimensions de
contrôle
Désignation
a
p h/2 r r a b c d e
1 2 1
min. min. max. max.
b
1/16" × 90° 1,587 5 0,397 0,12 à 0,18 0,25 0,64 0,71 0,35 1,1 0,93
b
3/32" × 90° 2,381 25 0,595 0,15 à 0,25 0,4 0,97 1,08 0,57 1,65 1,4
a
Les diamètres des tiges donnés dans ce tableau sont des valeurs recommandées. Lors de l'utilisation de tiges de diamètre non
normalisé, le constructeur doit recalculer les dimensions de façon à garantir la conformité de la géométrie du profil avec celle de la
présente partie de l'ISO 3442.
b
Les désignations 1/16" et 3/32" sont couramment utilisées bien qu'elles soient issues de dimensions en inches.
5.2 Dentelures à 90° — Écarts cumulatifs admissibles sur les pas
Le Tableau 2 donne les écarts admissibles selon la longueur de mesurage et le nombre de dents pour les
dentelures de 1/16" × 90° et de 3/32" × 90°.
2 © ISO 2007 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 3442-3:2007(F)
Tableau 2 — Écarts admissibles pour des dentelures à 90°
Désignation
Écart admissible
1/16" × 90° 3/32" × 90°
Longueur de mesurage Nombre de dents Longueur de mesurage Nombre de dents
± 0,008 25,4 16 26,194 11
± 0,012 50,8 32 50,006 21
± 0,016 76,2 48 76,2 32
± 0,020 101,6 64 102,394 43
± 0,024 127 80 126,206 53
± 0,028 152,4 96 152,4 64
5.3 Dentelures à 60° — Dimensions
La Figure 2 et le Tableau 3 donnent les dimensions d'interchangeabilité.
a
Tous les profils situés à l'intérieur de la zone hachurée sont acceptables.
Figure 2 — Dentelures à 60°
Tableau 3 — Dimensions des dentelures à 60°
Dimensions de
contrôle
Désignation
a
p h/2 r r a b c d e
1 2 1
min. min. max. max.
1,5 × 60° 1,5 0,65 0,12 à 0,2 0,24 0,24 0,435 0,502 0,866 0,65
3 × 60° 3 1,299 0,
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
