ISO 8994:2018

Anodizing of aluminium and its alloys - Rating system for the evaluation of pitting corrosion - Grid method

This document specifies a grid rating system that provides a means of defining levels of performance of anodic oxidation coatings on aluminium and its alloys that have been subjected to corrosion tests. This rating system is applicable to pitting corrosion resulting from - accelerated tests, - exposure to corrosive environments, and - practical service tests. This document takes into account only pitting corrosion of the basis metal resulting from penetration of the protective anodic oxidation coating. NOTE 1 ISO 8993[1] describes a similar rating system based on defined chart scales. NOTE 2 The grid rating system is frequently used for rating the results of short-term corrosion tests for relatively thin anodic oxidation coating, such as those used in the automotive industry.

Anodisation de l'aluminium et de ses alliages — Système de cotation de la corrosion par piqûres — Méthode par quadrillage

Le présent document spécifie un système de cotation par quadrillage qui permet de définir des niveaux de performance des couches anodiques déposées sur l'aluminium et ses alliages, soumises à des essais de corrosion. Ce système de cotation s'applique à la corrosion par piqûres résultant — d'essais accélérés, — de l'exposition à des milieux corrosifs, et — d'essais en service. Le présent document ne tient compte que de la corrosion par piqûres du métal de base résultant de la pénétration de la couche anodique de protection. NOTE 1 L'ISO 8993[1] décrit un système de cotation similaire fondé sur la méthode des échelles graduées (images types). NOTE 2 Le système de cotation par quadrillage est souvent utilisé pour la classification des résultats d'essais de corrosion de courte durée pour des couches anodiques relativement fines, telles que celles utilisées dans l'industrie automobile.

General Information

• Status: Published
• Publication Date: 11-Nov-2018
• ICS: 25.220.20 - Surface treatment
• ICS: 77.060 - Corrosion of metals
• Technical Committee: ISO/TC 79/SC 2 - Organic and anodic oxidation coatings on aluminium
• Drafting Committee: ISO/TC 79/SC 2/WG 15 - Anodic oxidation coatings on aluminium
• Current Stage: 9093 - International Standard confirmed
• Start Date: 13-May-2024
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 19225:2017 - Underground mining machines - Mobile extracting machines at the face - Safety requirements for shearer loaders and plough systems
• Effective Date: 06-Jun-2022
• Revises: ISO 8994:2011 - Anodizing of aluminium and its alloys - Rating system for the evaluation of pitting corrosion - Grid method
• Effective Date: 10-Dec-2016

Overview

ISO 8994:2018 specifies a grid rating system to assess pitting corrosion of anodic oxidation coatings on aluminium and its alloys. The method quantifies the occurrence of corrosion pits that penetrate the protective coating after exposure to accelerated tests, corrosive environments or practical service conditions. The standard is widely used for short-term corrosion tests and thin anodic coatings (for example in the automotive industry).

Key Topics

• Scope and focus: only pitting corrosion of the base metal caused by penetration of the anodic oxidation coating is considered.
• Specimen preparation: test areas greater than 5 000 mm² are required. Surface treatments to reveal pits include:
  • wiping with a fine pumice slurry then rinsing and drying;
  • dipping in diluted nitric acid (specified concentration and rinse procedure) followed by pumice cleaning;
  • dissolving the anodic coating in a hot phosphoric/chromic acid mixture (useful for dark coatings) and subsequent cleaning (note hazard of Chromium(VI));
  • wiping with soft gauze dipped in dilute hydrochloric acid to remove deposited copper, then rinsing and drying.
• Grid application and counting: a transparent grid (5 mm × 5 mm squares) is placed over a selected area (minimum 5 000 mm²). Count the number of grid squares that contain one or more corrosion pits (defective squares).
• Calculation: percentage of defective squares D = (Ns / Nt) × 100, where Ns is number of defective squares and Nt is total squares.
• Grid rating conversion: the percentage (or number of defective squares out of a reference 200-square area) converts to a grid rating number using the table in ISO 8994:2018 (rating numbers include 0, 1, 2, 3, 6, 12, 25, 50, 100, 200 corresponding to increasing defect levels).

Applications

• Assessing comparative performance of anodic oxidation coatings after salt spray, humidity or other accelerated corrosion tests.
• Routine quality checks for thin anodized layers in automotive and consumer products where short-term tests are common.
• Producing consistent, reproducible results for procurement specifications and conformity assessment by reporting percentage defective squares, number of defective squares and/or the grid rating number.

Related Standards

• ISO 8993 - chart method for pitting corrosion rating (alternative approach).
• ISO 2106 - reagent preparation and gravimetric determination related to anodic coating analysis.

Bold reporting and consistent test documentation are essential. Test reports should reference ISO 8994:2018 and record specimen identification, preparation method, calculated percentage of defective squares, grid rating number (if used), unusual observations and test date.

Standards Content (Sample)

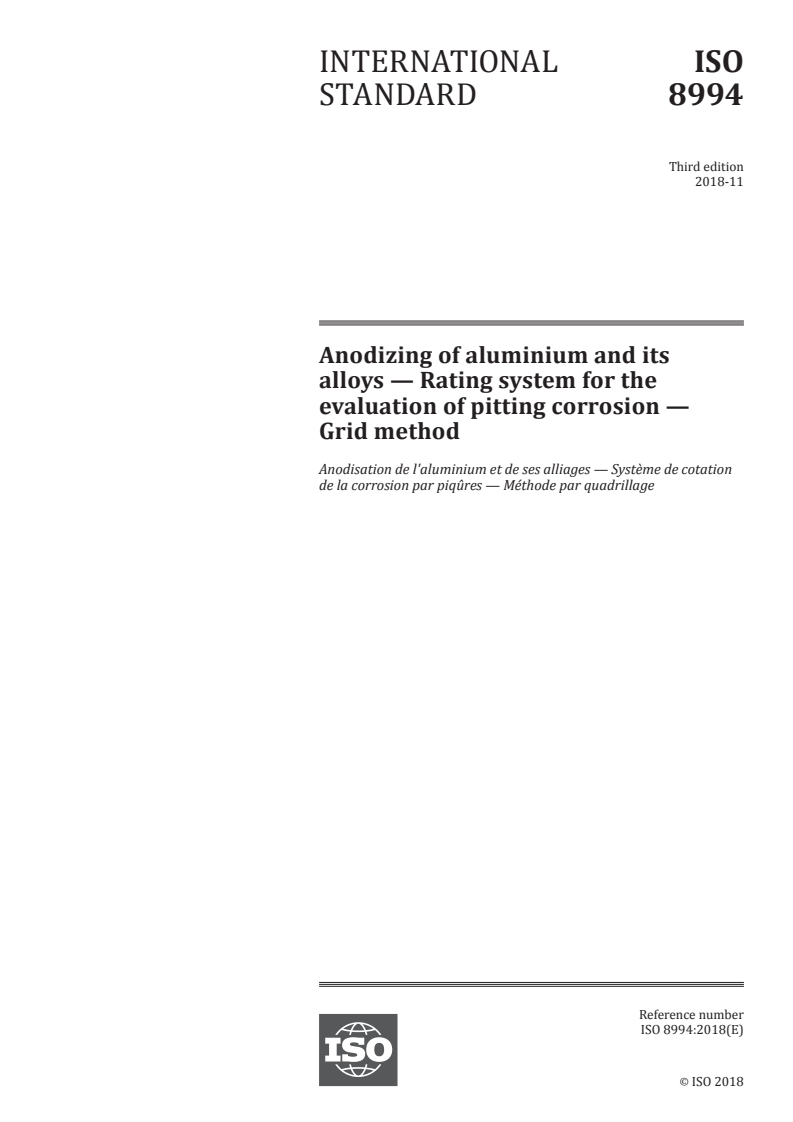

INTERNATIONAL ISO
STANDARD 8994
Third edition
2018-11
Anodizing of aluminium and its
alloys — Rating system for the
evaluation of pitting corrosion —
Grid method
Anodisation de l'aluminium et de ses alliages — Système de cotation
de la corrosion par piqûres — Méthode par quadrillage
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

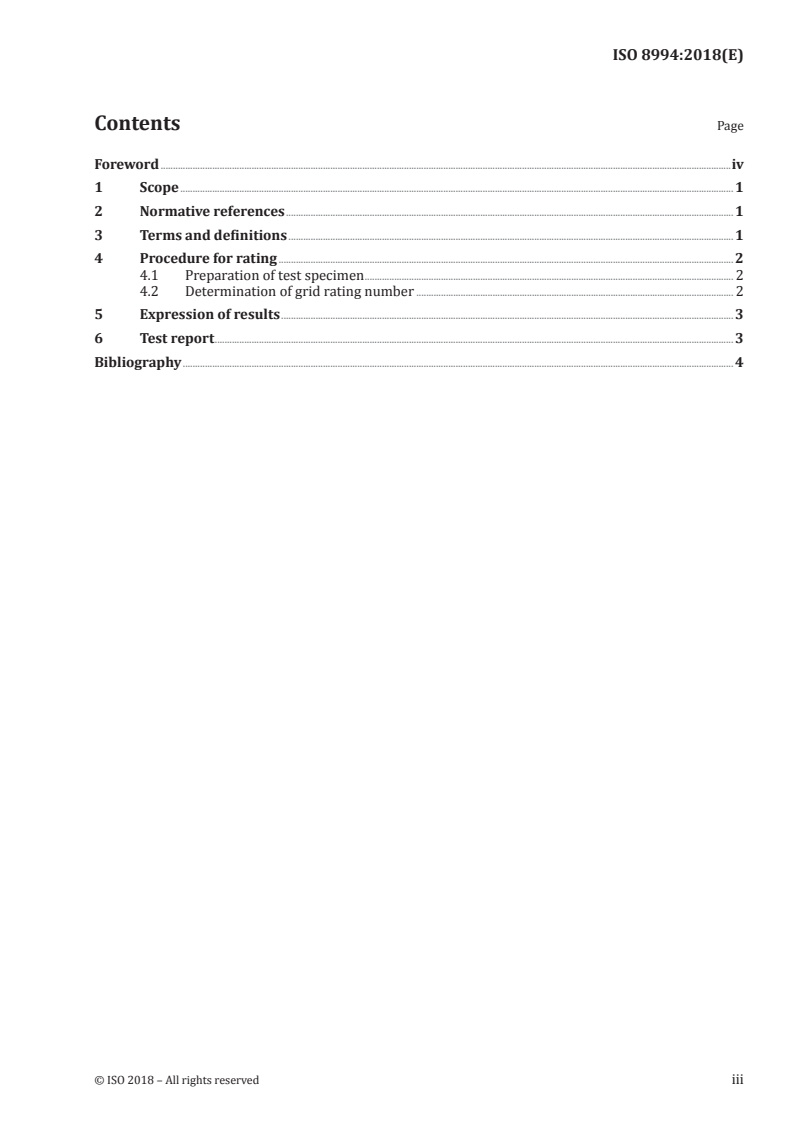

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Procedure for rating . 2
4.1 Preparation of test specimen . 2
4.2 Determination of grid rating number . 2
5 Expression of results . 3
6 Test report . 3
Bibliography . 4

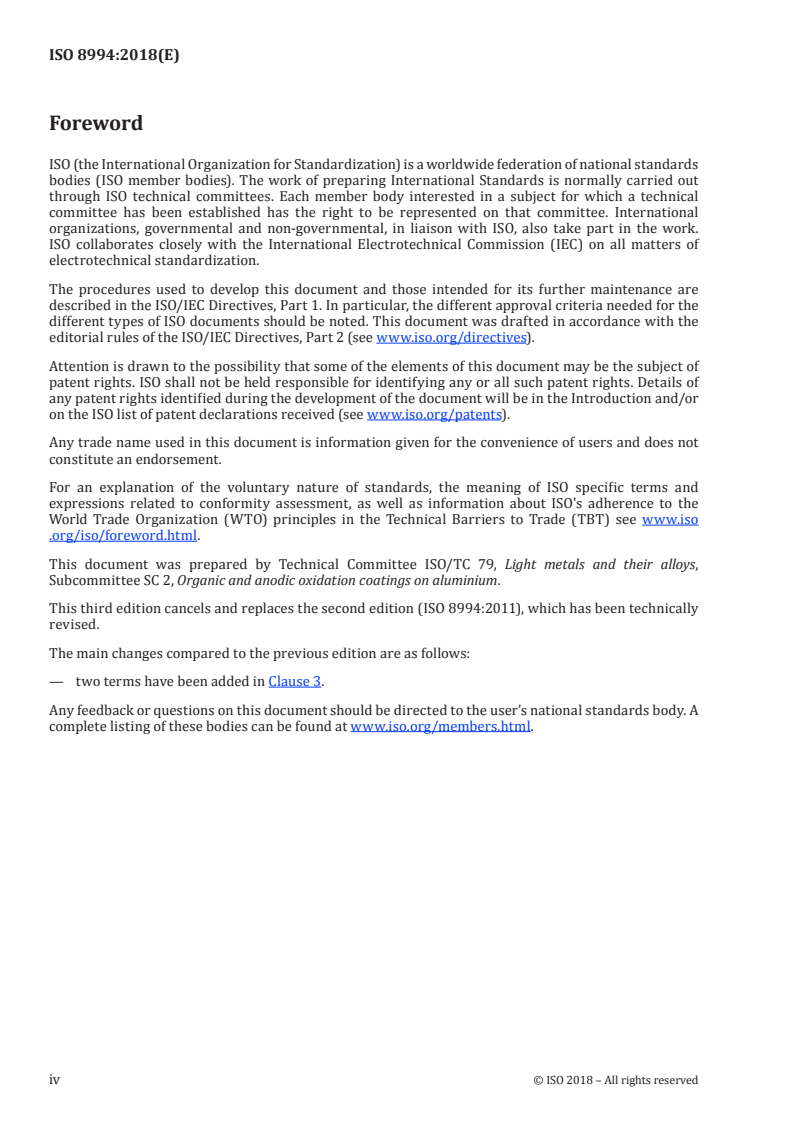

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 79, Light metals and their alloys,
Subcommittee SC 2, Organic and anodic oxidation coatings on aluminium.
This third edition cancels and replaces the second edition (ISO 8994:2011), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— two terms have been added in Clause 3.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved

INTERNATIONAL STANDARD ISO 8994:2018(E)
Anodizing of aluminium and its alloys — Rating system for
the evaluation of pitting corrosion — Grid method
1 Scope
This document specifies a grid rating system that provides a means of defining levels of performance of
anodic oxidation coatings on aluminium an
...

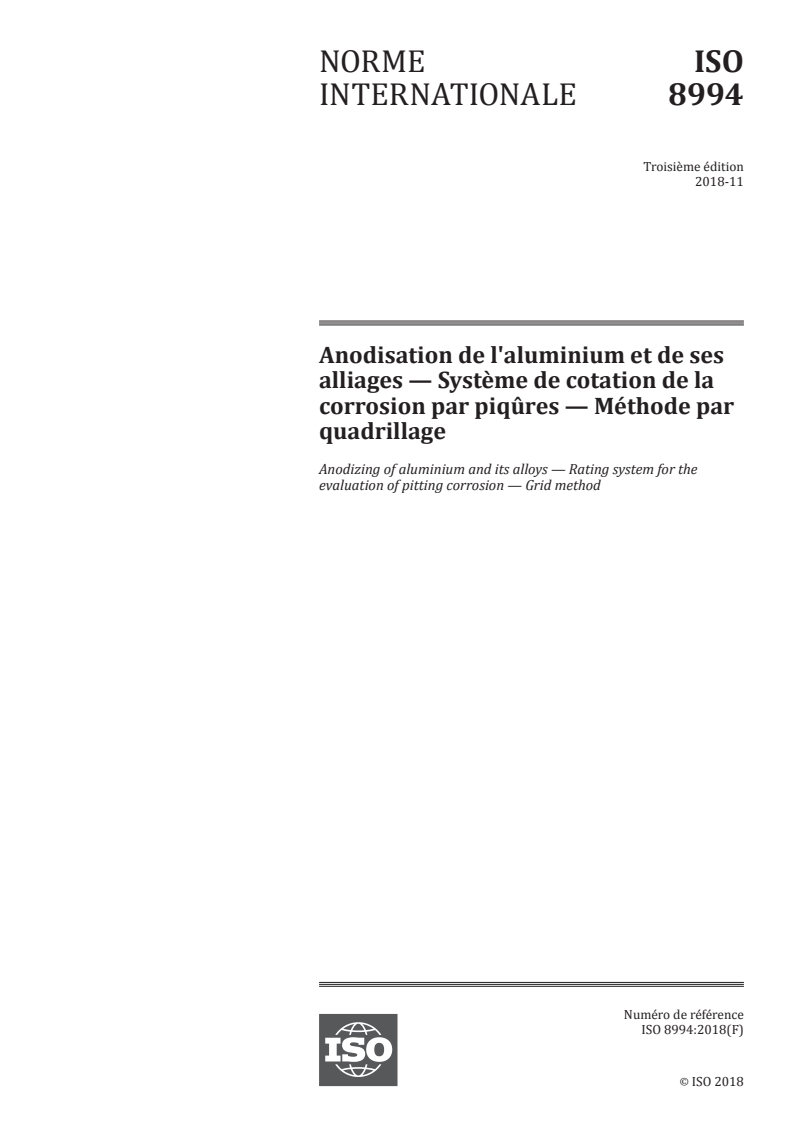

NORME ISO
INTERNATIONALE 8994
Troisième édition
2018-11
Anodisation de l'aluminium et de ses
alliages — Système de cotation de la
corrosion par piqûres — Méthode par
quadrillage
Anodizing of aluminium and its alloys — Rating system for the
evaluation of pitting corrosion — Grid method
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

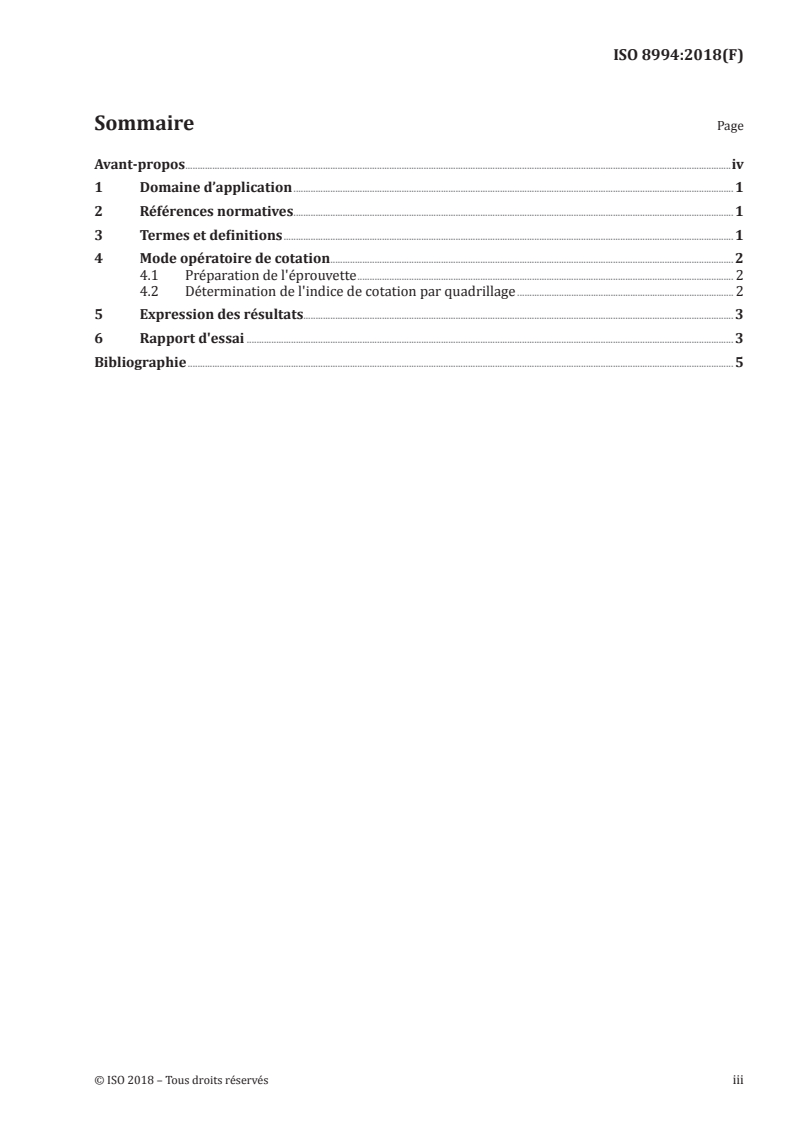

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et definitions . 1
4 Mode opératoire de cotation . 2
4.1 Préparation de l'éprouvette . 2
4.2 Détermination de l'indice de cotation par quadrillage . 2
5 Expression des résultats. 3
6 Rapport d'essai . 3
Bibliographie . 5

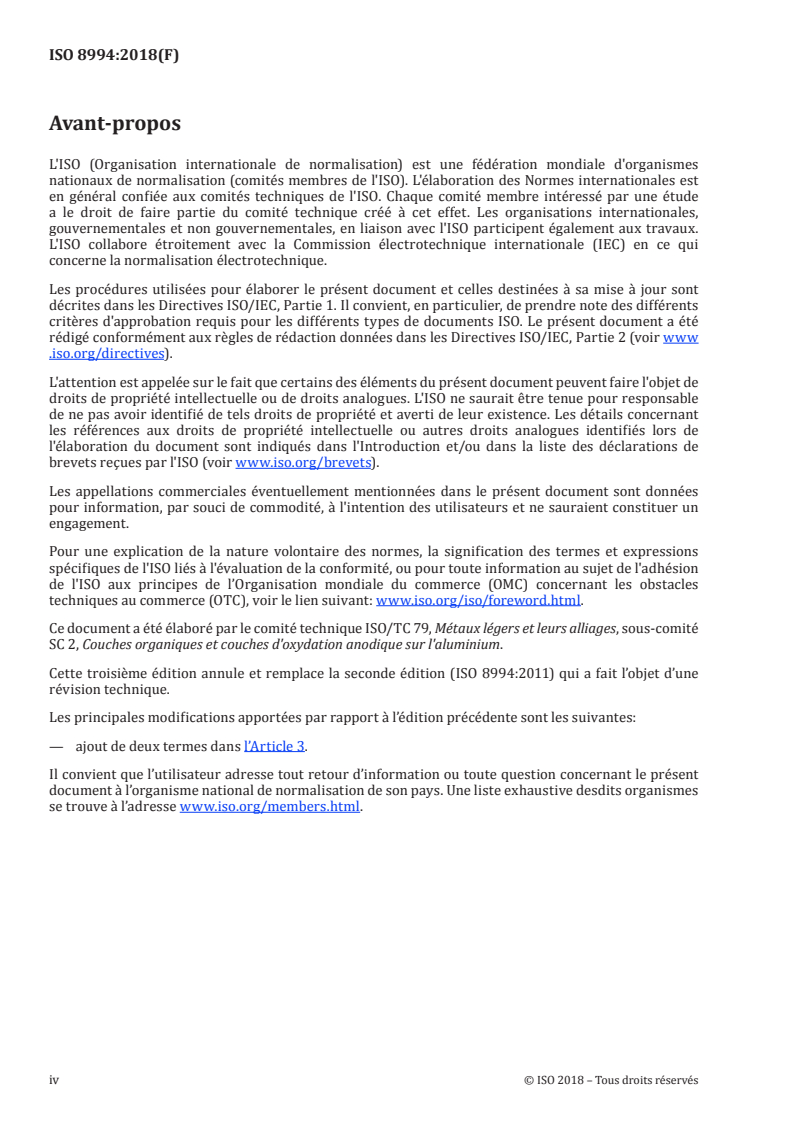

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/foreword .html.
Ce document a été élaboré par le comité technique ISO/TC 79, Métaux légers et leurs alliages, sous-comité
SC 2, Couches organiques et couches d'oxydation anodique sur l'aluminium.
Cette troisième édition annule et remplace la seconde édition (ISO 8994:2011) qui a fait l’objet d’une
révision technique.
Les principales modifications apportées par rapport à l’édition précédente sont les suivantes:
— ajout de deux termes dans l’Article 3.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/members .html.
iv © ISO 2018 – Tous droits réservés

NORME INTERNATIONALE ISO 8994:2018(F)
Anodisation de l'aluminium et de ses alliages — Système
de cotation de la corrosion par piqûres — Méthode par
quadrillage
1 Domaine d’application
Le présent document spécifie un système de cotation par quadrillage qui permet de définir des niveaux
de performance des couches anodiques déposées sur l'aluminium et ses alliages, soumises à des essais
de corrosion.
Ce système de cotation s'applique à la corrosion par piqûres résultant
— d'essais accélérés,
— de l'exposition à des milieux corrosifs, et
— d'essais en s
...
