ISO 3822-4:1997
(Main)Acoustics — Laboratory tests on noise emission from appliances and equipment used in water supply installations — Part 4: Mounting and operating conditions for special appliances
Acoustics — Laboratory tests on noise emission from appliances and equipment used in water supply installations — Part 4: Mounting and operating conditions for special appliances
Gives the mounting and operating conditions to be used for a number of in-line valves and appliances, when measuring the noise emission resulting from water flow. Replaces the first edition.
Acoustique — Mesurage en laboratoire du bruit émis par les robinetteries et les équipements hydrauliques utilisés dans les installations de distribution d'eau — Partie 4: Conditions de montage et de fonctionnement des équipements spéciaux
La présente partie de l'ISO 3822 spécifie les conditions de montage et de fonctionnement à utiliser pour mesurer le bruit résultant de l'écoulement de l'eau, émis par plusieurs équipements hydrauliques qui ne peuvent être considérés comme robinetteries de puisage ou comme équipements hydrauliques en ligne.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL IS0
STANDARD 3822-4
Second edition
1997-02-01
Acoustics - Laboratory tests on noise
emission from appliances and equipment
used in water supply installations -
Part 4:
Mounting and operating conditions for special
appliances
Acoustique - Mesurage en laboratoire du bruit 6mis par /es robinetteries et
/es Bquipements hydrauliques utilis& dans /es installations de distribution
d’eau -
Partie 4: Conditions de montage et de fonctionnement des bquipements
spkiaux
Reference number
IS0 3822-4: 1997(E)
---------------------- Page: 1 ----------------------
IS0 3822=4:1997(E)

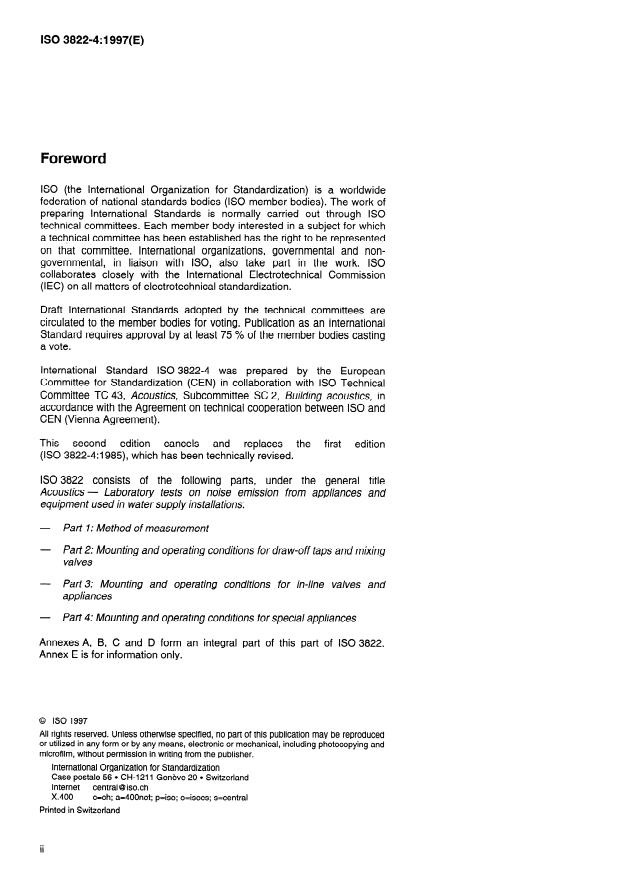

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an international
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 3822-4 was prepared by the European
Committee for Standardization (CEN) in collaboration with IS0 Technical
Committee TC 43, Acoustics, Subcommittee SC 2, Building acoustics, in
accordance with the Agreement on technical cooperation between IS0 and
CEN (Vienna Agreement).
This second edition cancels and replaces the first edition
(IS0 3822-4:1985), which has been technically revised.
IS0 3822 consists of the following parts, under the general title
Acoustics - Laboratory tests on noise emission from appliances and
equipment used in water supply installations:
Part I: Method of measurement
- Pat? 2: Mounting and operating conditions for draw-off taps and mixing
valves
- Par? 3: Mounting and operating conditions for in-line valves and
appliances
- Part 4: Mounting and operating conditions for special appliances
Annexes A, B, C and D form an integral part of this part of IS0 3822.
Annex E is for information only.
0 IS0 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Internet central @ iso.ch
c=ch; a=400net; p=iso; o=isocs; s=central
x.400
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
IS0 3822~4:1997( E)
Content
iv
Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . .~~.~.~.~.
iv
0 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .~~.
1
1 Scope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‘.~.
1
Normative references . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .~.
2
........................................................................
3 Mounting and operating conditions
Connection of appliances .
31 .
.................................................................................................
32 . Float-operated valves
...........................................................................................................
33 . Flushing valves
Water Heating Appliances .
34 .
.......................................
Mixing valves for instantaneous heaters of the closed type
35 .
.......................................
36 . Mixing valves for overflow (open outlet) type water heaters
...................................................
37 . Fittings for the connection of household equipment
Outlet fittings . . . . . . . . . . . . . . . . . . .“.
38 .
8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .~.
4 Test report
IO
calibrated flow rate . . . . . . . . . . . . . . . . . . . . . . . .
Annex A (normative)Low-noise flow resistances with
Annex B (normative)Adaptors for the connection of low-noise flow resistances with
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
calibrated flow rate
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Annex C (normative)Adaptors for the connection of outletfittings
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Annex D (normative)Arrangement for testing shower handsets
24
Annex E (informative)Summary of water heater types and test configurations. . . . . . . . . . . . . . . .
. . .
III
---------------------- Page: 3 ----------------------
IS0 3822-4: 1997(E)

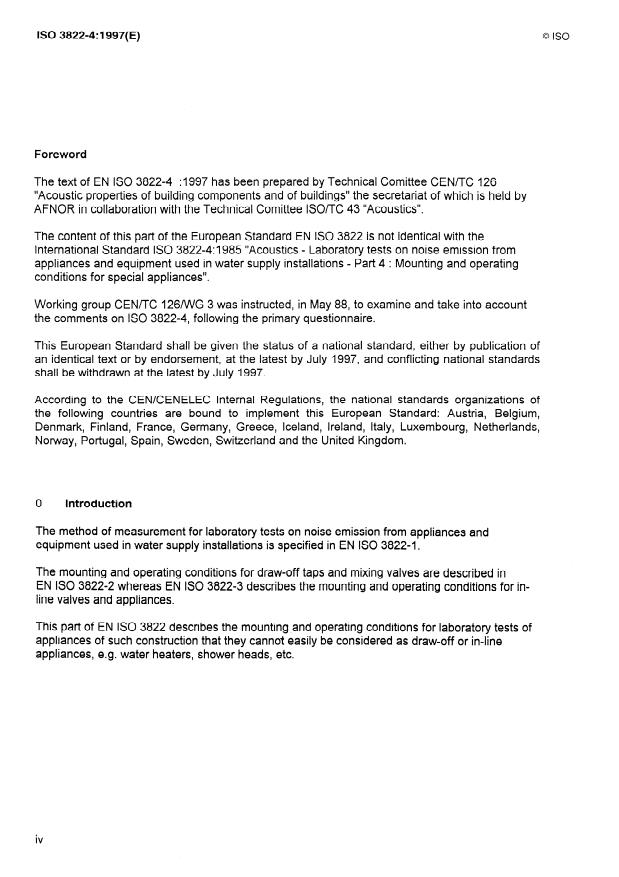

Foreword
The text of EN IS0 3822-4 :I997 has been prepared by Technical Comittee CENPTC 126
“Acoustic properties of building components and of buildings” the secretariat of which is held by
AFNOR in collaboration with the Technical Comittee lSO/TC 43 “Acoustics”.
The content of this part of the European Standard EN IS0 3822 is not identical with the
International Standard IS0 3822-4:1985 “Acoustics - Laboratory tests on noise emission from
appliances and equipment used in water supply installations - Part 4 : Mounting and operating
conditions for special appliances”.
Working group CEN/TC 126NVG 3 was instructed, in May 88, to examine and take into account
the comments on IS0 3822-4, following the primary questionnaire.
This European Standard shall be given the status of a national standard, either by publication of
an identical text or by endorsement, at the latest by July 199-7, and conflicting national standards
shall be withdrawn at the latest by July 1997.
According to the CEN/CENELEC Internal Regulations, the national standards organizations of
the following countries are bound to implement this European Standard: Austria, Belgium,
Denmark, Finland, France, Germany, Greece, Iceland, Ireland, Italy, Luxembourg, Netherlands,
Norway, Portugal, Spain, Sweden, Switzerland and the United Kingdom.
0 Introduction
The method of measurement for laboratory tests on noise emission from appliances and
equipment used in water supply installations is specified in EN IS0 3822-l.
The mounting and operating conditions for draw-off taps and mixing valves are described in
EN IS0 3822-2 whereas EN IS0 3822-3 describes the mounting and operating conditions for in-
line valves and appliances.
This part of EN IS0 3822 describes the mounting.and operating conditions for laboratory tests of
appliances of such construction that they cannot easily be considered as draw-off or in-line
appliances, e.g. water heaters, shower heads, etc.
iV
---------------------- Page: 4 ----------------------
@ IS0
IS0 3822-4: 1997(E)
1 Scope
This part of EN IS0 3822 specifies the mounting and operating conditions to be used for a number
of appliances which cannot be regarded as draw-off or in-line valves, when measuring the noise
emission resulting from water flow.
2 Normative references
This European Standard incorporates by dated or, undated reference, provisions from other
publications. These normative references are cited at the appropriate places in the text and the
publications are listed hereafter. For dated references, subsequent amendments to or revisions of
any of these publications apply to this European Standard only when incorporated in it by
amendment or revision. For undated references the latest edition of the publication referred to
applies.
IS0 711 Pipe threads where pressure-tight joints are made on the threads - Part 1:
Designation, dimensions and tolerances.
Vulcanised rubbers - Determination of hardness (Hardness between 30 and
IS0 48
85 IRHD).
Malleable cast iron fittings threaded to IS0 7/l.
IS0 49
Pipe threads where pressure-tight joints are not made on the threads - Part
IS0 228/a
1: Designation, dimensions and tolerances.
Permissible machining variations in dimensions without tolerance indication.
I SO 2768
IS0 6708 Pipe components - Definition of nominal size.
Acoustics - Laboratory tests on noise emission from appliances and
EN SO 3822-l
equipment used in water supply installations - Part 1: Method of
measurement.
EN SO 3822-2 Acoustics - Laboratory tests on noise emission from appliances and
equipment used in water supply installations - Part 2’: Mounting and
operating conditions for draw-off taps and mixing valves.
EN IS0 3822-3 Acoustics - Laboratory tests on noise emission from appliances and
equipment used in water supply installations - Part 3: Mounting and
operating conditions for in-line valves and appliances.
3
Mounting and operating conditions
3.1 Connection of appliances
The test pipe shall end with a galvanised union (hot-dip zinc coated), taper seat size I, Ul 1
complying with IS0 49.
Special appliances, including connecting pipe, shall be connected to the union using if necessary
a combination of galvanised (hot-dip zinc coated) fittings complying with IS0 49.
1
---------------------- Page: 5 ----------------------
IS0 3822-4: 1997(E)
Changes in direction shall be accomplished by means of long sweep bends size 1 only.
Reduction or enlargement of size shall only be made at the inlet connection of the appliance or
connecting pipe. The combination of fittings used shall result in the appliance being mounted in
the normal position of use (see figure 1).
3.2 Float-operated valves
3.2.1 General
A float-operated valve not forming part of a particular flushing unit shall be tested in a standard
test cistern for which the internal dimensions are given in table 1.
Table 1 : Internal dimensions of standard test cisterns
Nominal size (DN) of the Length Height Width
float-operated valve
DN Designation of
thread mm mm mm
10 318 400 300 125
15 II2
20 314 1 050 540 350
25 1
NOTE : DN is the symbol for “nominal size” (see IS0 6708); the nominal
size value is loosely related to the inside diameter, in millimetres, of the
special appliance.
-----l
Float-operated valves forming part of a flushing unit, e.g. a toilet flushing unit, shall be tested
together with the cisterns in which they are mounted and also with the stop-valve if it forms part of
the unit.
3.2.2 Mounting conditions
If the appliance is fitted with a copper connecting pipe, it shall be at least 10 diameters in length,
though not more than 300 mm. If another type of connection is supplied, the connection to the
test pipe shall be made, as far as possible, as in the field. When a compression fitting is used, a
copper connecting pipe shall be inserted into the appliance, according to the manufacturer’s
instructions. There shall be no stop-valve between the appliance and the appliance connection at
the end of the test pipe, unless it belongs to the unit.
The test cistern shall be fixed acoustically independent of the test wall.
3.2.3 Operating conditions
Float-operated valves shall be tested at flow pressures of 0,3 MPa and 05 MPa 1) , adjusted
when the valve is in the fully open position and maintained during closing.
The minimum rate of filling of the cistern specified by the appropriate product standard *), or the
manufacturer, shall be adjusted at a flow pressure of 0,3 MPa.
l) 1 MPa = 10 bar
*) The appropriate EN product standard is prEN 12541 and the
document CENTTC163NVG3IGAH3N64
2
---------------------- Page: 6 ----------------------
@ IS0
IS0 3822-4: 1997(E)
The sound pressure level during the steady flow phase and the closing phase of the valve shall
be measured and the highest level reported.
3.3 Flushing valves
3.3.1 Mounting conditions
Flushing valves shall be connected directly to the test pipe (see 3.1). The outlet of the valve shall
be connected to a hose of about 500 mm in length and of the same bore as the outlet of the
flushing valve. At the end of the hose, the water shall be discharged quietly.
3.3.2 Operating conditions
Flushing valves shall be tested at flow pressures in accordance with table 2, adjusted when the
valve is in the fully open position. The maximum static pressure when closed (all sizes) shall be
0,7 MPa.
Table 2 : Flow pressures for testing flushing valves
Nominal size of flushing 15 20 25 32
valve DN
Flow pressure with
valve fullv open MPa 0,25 0,4 0,25 0,4 0,l 0,25 0,l
If the flushing valve can be site adjusted manually, it shall be adjusted to the flow rates specified
by the appropriate product standard 3), or the manufacturer. For flow pressures at which this flow-
rate cannot be achieved, the measurements shall be carried out at the maximum possible flow-
rate. In each case, the flow-rate used shall be stated in the test report.
The sound pressure level during the steady-flow phase and the closing phase of the valve shall
be measured and the highest level reported.
3.4 Water Heating Appliances
3.4.1 General
Testing of complete water heaters of all types is only necessary when the heater incorporates a
device which influences the flow rate or pressure of the water.
3.4.2 Mounting conditions
Water heating appliances shall be connected to the test pipe using a connecting pipe of the same
nominal bore as the appliance inlet connection. This connecting pipe shall have a length at least
equal to 10 times its nominal bore, but shall not be longer than 500 mm. The appliance shall be
rigidly mounted on a wall other than the test wall, or on a frame.
3, The appropriate EN product standard is EN 816
3
---------------------- Page: 7 ----------------------
IS0 3822=4:1997(E)
3.4.3 Operating conditions
Water heating appliances shall be tested with water at a temperature not higher than 25 “C
The tests specified in 3.4.3.1; 3.4.3.2; 3.4.3.3; 3.4.3.4 shall be carried out at flow pressures of 0,3
MPa and 0,5 MPa. Additional tests are necessary in some cases when flow adjusters are
incorporated into the appliance.
Stop valves incorporated into the appliance shall be fully open unless they are intended to be
used as flow adjusters.
3.4.3.1 Cistern type storage water heaters
Float operated valves used in cistern type water heaters shall be tested in accordance with 3.2.
3.4.3.2 Storage water heaters of the closed type
a) If the water heater incorporates an integral draw-off tap or mixing valve, it shall be tested in
accordance with EN IS0 3822-2, including requirements for flow adjusters.
b) Water heaters without an integral draw-off tap or mixing valve, but incorporating some device
which influences the flow rate or pressure of the water, such as a flow adjuster, shall be tested
with an adjustable low-noise flow resistance (see example given in EN IS0 3822-3) connected to
the outlet. The adjustable low-noise flow resistance shall be set so that at a flow pressure of
0,3 MPa the maximum flow rate is in accordance with table 1 of EN IS0 3822-3 for the size of the
heater inlet, or outlet, whichever is the smaller. If this flow rate cannot be achieved the test shall
be carried out at the maximum possible flow rate.
During the test the adjustable low-noise flow resistance shall be adjusted from the maximum
setting specified above down to zero flow rate. The sound pressure level shall be measured
during this procedure, and the highest level reported.
If the water heater incorporates a flow adjuster which can be manually set, the setting shall be in
accordance with clause 4.1.5 of EN IS0 3822-2. Flow adjusters with a fixed setting or automatic
function shall be left as supplied.
3.4.3.3 Instantaneous water heaters of the closed type
a) If the water heater incorporates an integral draw-off tap or mixing valve, it shall be tested in
accordance with EN IS0 3822-2, including requirements for flow adjusters.
If the water heater uses a flow adjuster, or other supplementary flow control, as a temperature
selector, tests shall be carried out at both maximum and minimum settings. Checks shall also be
made for any greater sound pressure level at intermediate settings.
b) Water heaters without an integral draw-off tap or mixing valve shall be tested with an
adjustable low-noise flow resistance (see example given in EN IS0 3822-3) connected to the
outlet. The adjustable low-noise flow resistance shall be set so that at a flow pressure of 0,3 MPa
the maximum flow rate is a value, in litres per second, equal to l/120 of the nominal heating
power, expressed in kilowatts, of the water heater. If this flow rate cannot be achieved the test
shall be carried out at the maximum possible flow rate.
4
---------------------- Page: 8 ----------------------
@ IS0
IS0 3822-4: 1997(E)
During the test the adjustable low-noise flow resistance shall be adjusted from the maximum
setting specified above down to zero flow rate. The sound pressure level shall be measured
during this procedure and the highest level reported.
If the water heater incorporates a flow adjuster which can be manually set, it shall be set to the
maximum possible flow rate. Flow adjusters with a fixed setting or automatic function shall be left
as supplied.
If the water heater uses a flow adjuster, or other supplementary flow control, as a temperature
selector, tests shall be carried out at both maximum and minimum settings. Checks shall also be
made for any greater sound pressure level at intermediate settings.
Before repeating the test at a flow pressure of 0,5 MPa the adjustable low-noise flow resistance
shall be reset, at a flow pressure of 0,3 MPa, to the flow rate specified above. Then increase the
flow pressure to 0,5 MPa.
3.4.3.4 Water heaters of the overflow (open outlet) type - both storage and
instantaneous
a) If the water heater incorporates an integral draw-off tap or mixing valve, it shall be tested in
accordance with EN IS0 3822-2, including requirements for flow adjusters.
If the water heater is supplied with a removable outlet accessory such as a shower hose, shower
head, flow straightener etc., the test shall be carried out with this in place. Otherwise nothing
shall be connected to the heater outlet during the test.
If the water heater uses a flow adjuster, or other supplementary flow control, as a temperature
selector, tests shall be carried out at both maximum and minimum settings. Checks shall also be
made for any greater sound pressure level at intermediate settings.
b) Water heaters without an integral draw-off tap or mixing valve, but incorporating some device
which influences the flow rate or pressure of the water such as a flow adjuster, shall be t
...
NORME
ISO
INTERNATIONALE 3822-4
Deuxième édition
1997-02-01
Acoustique - Mesurage en laboratoire du
bruit émis par les robinetteries et les
équipements hydrauliques utilisés dans les
installations de distribution d’eau -
Partie 4:
Conditions de montage et de fonctionnement
des équipements spéciaux*
Acoustics - Laboratory tests on noise emission from appliances and
equipmen t used in wa ter supply installations -
Part 4: Mounting and operating conditions for special appliances
Numéro de référence
ISO 3822-4: 1997(F)
---------------------- Page: 1 ----------------------
ISO 3822-4: 1997(F)

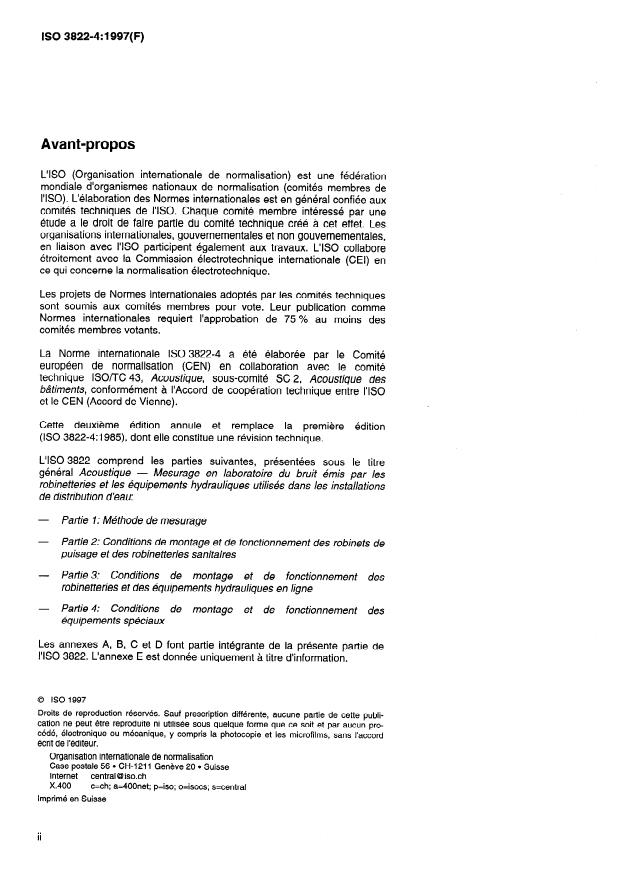

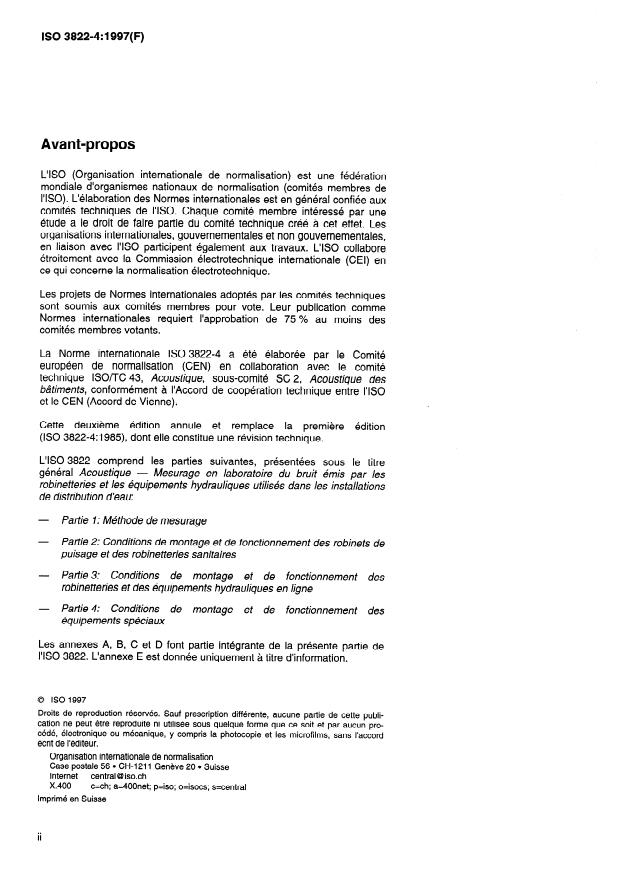

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3822-4 a été élaborée par le Comité
européen de normalisation (CEN) en collaboration avec le comité
technique ISOTTC 43, Acoustique, sous-comité SC 2, Acoustique des
bâtiments, conformément à l’Accord de coopération technique entre I’ISO
et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition
(ISO 3822-4:i 985), dont elle constitue une révision technique.
L’ISO 3822 comprend les parties suivantes, présentées sous le titre
général Acoustique - Mesurage en laboratoire du bruit émis par les
robinetteries et les équipements hydrauliques utilisés dans les installations
de distribution d’eau:
- Partie 1: Méthode de mesurage
- Partie 2: Conditions de montage et de fonctionnement des robinets de
puisage et des robinetteries sanitaires
- Partie 3: Conditions de montage et de fonctionnement des
robinetteries et des équipements hydrauliques en ligne
- Partie 4: Conditions de montage et de fonctionnement des
équipements spéciaux
Les annexes A, B, C et D font partie intégrante de la présente partie de
I’ISO 3822. L’annexe E est donnée uniquement à titre d’information.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l‘éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; +Central
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 3822-4: 1997(F)
Sommaire
iv
Avant-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .=.=====.m.m.
iv
Introduction mmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm
0
1
Domaine d’application mmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm
1
1
Références normatives mmmmmmmmmmmmmmmmmwmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm
2
2
Conditions de montage et de fonctionnement .
3
2
Raccord des équipements .
31 .
2
. Robinets à flotteurs .
32
............................................................ 3
. Robinets à fermeture hydraulique automatique
33
4
34 . Chauffe-eau .
................... .7
35 . Robinetteries mélangeuses pour chauffe-eau instantané de type fermé.
..... .7
36 . Robinetteries mélangeuses pour chauffe-eau à écoulement libre (sortie ouverte).
.......................................... 9
37 . Equipements de raccordement d’appareillage domestique
.............................................................................. 9
38 . Accessoires montés sur les sorties
.......................................................................................................... 10
4 Rapport d’essai
.................. 12
Annexe A (normative) Résistances hydrauliques à faible bruit à débit calibré
Annexe B (normative) Adaptateurs pour le raccordement de résistances hydrauliques
....................................................................................... 21
à faible bruit à débit calibré
Annexe C (normative) Adaptateurs pour le raccordement d’accessoires montés
.................................................................................................................... 23
à la sortie
.......................................... 25
Annexe D (normative) Disposition pour l’essai des douchettes
.................... .27
Annexe E (informative) Types de chauffe-eau et des configurations d’essai
---------------------- Page: 3 ----------------------
ISO 3822-4: 1997(F) @ ISO
Avant-propos
Le texte d’EN ISO 3822-4: 1997 a été élaboré par le CEN/TC 126 “Propriétés acoustiques des
produits de construction et des bâtiments” dont le secrétariat est tenu par I’AFNOR, en
collaboration avec le ISO/TC 43 “Acoustique”.
Le contenu de la présente partie de I’EN ISO 3822 n’est pas identique à celui de la norme
internationale ISO 382294:1985 “Acoustique- Mesurage en laboratoire du bruit émis par les
robinetteries et les équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 4 : Conditions de montage et de fonctionnement des équipements spéciaux”.
En mai 1988, le groupe de travail CEN/TC 126/VVG 3 a été chargé d’étudier et de prendre en
compte les commentaires reçus à la suite de la procédure du questionnaire sur I’EN ISO 3822-4.
Cette norme européenne devra recevoir le statut de norme nationale, soit par publication d’un
texte identique, soit par entérinement, au plus tard en juillet 1997, et toutes les normes nationales
en contradiction devront être retirées au plus tard en juillet 1997.
Selon le Règlement Intérieur du CENKENELEC, les instituts de normalisation nationaux des
pays suivants sont tenus de mettre cette norme européenne en application: Allemagne, Autriche,
Belgique, Danemark, Espagne, Finlande, France, Grèce, Irlande, Islande, Italie, Luxembourg,
Norvège, Pays-Bas, Portugal, Royaume-Uni, Suède et Suisse.
.e .a , -.-.-._ J - .-
Introduction
0
La méthode de mesurage en laboratoire du bruit émis par les robinetteries et les équipements
hydrauliques utilisés dans les installations de distribution d’eau est spécifiée dans
I’EN ISO 3822-l.
Les conditions de montage et de fonctionnement des robinets de puisage sont décrites dans
I’EN ISO 3822-2, tandis que I’EN ISO 3822-3 décrit les conditions de montage et de
fonctionnement des robinetteries et des équipements hydrauliques en ligne.
La présente partie de I’EN ISO 3822 décrit les conditions de montage et de fonctionnement en
vue des essais en laboratoire d’équipements hydrauliques, qui par leur construction, ne peuvent
facilement être considérés comme robinetterie de puisage ou comme équipements hydrauliques
en ligne, par exemple les chauffe-eau, pommes de douche, etc.
iv
---------------------- Page: 4 ----------------------
ISO 3822-4:1997( F)
Domaine d’application
1
.
La présente partie de I’EN ISO 3822 spécifie les conditions de montage et de fonctionnement à
utiliser pour mesurer le bruit résultant de l’écoulement de l’eau, émis par plusieurs équipements
hydrauliques qui ne peuvent être considérés comme robinetteries de puisage ou comme
équipements hydrauliques en ligne.
2 Références normatives
Cette norme européenne comporte par référence datée ou non datée des dispositions d’autres
publications. Ces références normatives sont citées aux endroits appropriés dans le texte et les
publications sont énumérées ci-après. Pour les références datées, les amendements ou révisions
ultérieurs de l’une quelconque de ces publications ne s’appliquent à cette norme européenne que
s’ils y ont été incorporés par amendement ou révision. Pour les références non datées, la
dernière édition de la publication à laquelle il est fait référence, s’applique.
Filetages de tuyauterie pour raccordement avec étanchéité dans le filet - Partie
ISO 711
1 : Désignation, dimensions et tolérances.
Elastomères vulcanisés - Détermination de la dureté (dureté comprise entre 30
ISO 48
et 85 0.l.D.C).
Raccords en fonte malléable filetés selon I’EN 7/1.
ISO 49
ISO 22811 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet - Partie
1 : Désignation, dimensions et tolérances.
ISO 2768 Ecarts d’usinage pour cotes sans indication de tolérances.
EN ISO 3822-l Acoustique - Mesurage en laboratoire du bruit émis par les robinetteries et les
équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 1 : Méthode de mesurage.
Acoustique - Mesurage en laboratoire du bruit émis par les robinetteries et les
EN ISO 3822-2
équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 2 : Conditions de montage et de fonctionnement des robinets de
puisage.
---------------------- Page: 5 ----------------------
ISO 3822~4:1997( F)
EN ISO 3822-3 Acoustique - Mesurage en laboratoire du bruit émis par les robinetteries et les
équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 3 : Conditions de montage et de fonctionnement des robinetteries et des
équipements hydrauliques en ligne.
Conditions de montage et de fonctionnement
3
3.1 Raccord des équipements
Le circuit d’essai doit se terminer par un manchon union à joint conique 1, Ul 1 galvanisé (par
immersion à chaud) conforme à I’ISO 49.
Les équipements spéciaux, y compris les tuyaux de raccordement, doivent être raccordés au
manchon d’union à l’aide, si nécessaire, d’un assemblage de raccords galvanisés (par immersion
à chaud) conformes à I’ISO 49. Les changements de direction doivent être effectués uniquement
à l’aide de courbes à long rayon de taille 1. Les variations de section (réduction ou augmentation)
ne doivent être réalisées qu’au niveau de l’arrivée de la conduite de raccordement. Une fois les
raccords montés, la robinetterie doit se trouver en position normale d’utilisation (voir figure 1).
3.2 Robinets à flotteurs
3.2.1 Généralités
Les robinets à flotteur non intégrés à une unité de chasse spécifique doivent être soumis à l’essai
dans un réservoir d’essai normal dont les dimensions intérieures sont données dans le tableau 1.
Tableau 1 : Dimensions intérieures des réservoirs d’essai normalisés
Diamètre nominal (DN) du robinet Longueur
Hauteur Largeur
-
à flotteur
DN Dénomination mm
mm mm
du filetage
10. 318 400 300 125
15 Il2
20 314 1050 540 350
25 1
NOTE : DN est le symbole de “diamètre nominal” (voir ISO 6708) ; le nombre
désignant le diamètre nominal est relié de façon approximative au diamètre intérieur,
en millimètres, de l’équipement spécial.
Les robinets à flotteur faisant partie d’une unité de chasse, par exemple une unité de chasse de
toilettes, doivent être soumis à l’essai avec le réservoir de chasse dans lequel ils sont montés et
également avec le robinet d’arrêt s’il fait partie de l’ensemble.
---------------------- Page: 6 ----------------------
@ ISO
ISO 3822-4: 1997(F)
3.2.2 Conditions de montage
Si l’équipement est relié à une conduite de raccordement en cuivre, celle-ci doit avoir une
longueur minimale égale à 10 fois son diamètre, mais ne dépassant pas 300 mm. Si un autre
type de conduite de raccordement est fourni, le raccordement au circuit d’essai doit être effectué
de façon aussi proche que possible des conditions de montage in situ. Si un raccord à
compression est utilisé, une conduite de raccordement en cuivre doit être insérée dans
l’équipement conformément aux indications du constructeur. II ne doit pas y avoir de robinet
d’arrêt entre l’équipement et son raccordement à l’extrémité du circuit d’essai sauf si le robinet
d’arrêt fait partie de l’ensemble en essai. -
Le réservoir d’essai doit être fixé de manière acoustiquement indépendante du mur d’essai.
3.2.3 Conditions de fonctionnement
Les robinets à flotteurs doivent être essayés sous des pressions dynamique à
0,3 MPa et 0,5 MPa’), réglées lorsque le robinet est complètement ouvert et maintenues pendant
la phase de fermeture.
Le remplissage minimal spécifié du réservoir de chasse par la norme de produit appropriée*) ou
par le fabricant, doit être ajusté à une pression dynamique de 0,3 MPa.
Le niveau de pression acoustique en écoulement continu et pendant la phase de fermeture du
robinet doit être mesuré et la plus grande valeur de cette pression consignée.
3.3 Robinets à fermeture hydraulique automatique
3.3.1 Conditions de montage
Les robinets à fermeture hydraulique automatique doivent être reliés directement au circuit
d’essai (voir 3.1). La sortie du robinet doit être reliée à un tuyau d’environ 500 mm de longueur et
de même diamètre que la sortie du robinet à fermeture hydraulique automatique. L’eau doit
s’écouler silencieusement à la sortie du tuyau.
3.3.2 Conditions de fonctionnement
Les robinets à fermeture hydraulique automatique doivent être essayés aux pressions
dynamiques indiquées dans le tableau 2, réglées lorsque le robinet est complètement ouvert. La
pression statique maximale, robinet fermé (toutes tailles) doit être de 0,7 MPa.
l) 1 MPa = 10 bar
*) La norme européenne concernée est la norme prEN 12541 et le document CENTTC163NVG3/GAH3NU)
3
---------------------- Page: 7 ----------------------
ISO 3822-4: 1997(F)
Tableau 2 : Pressions d’essai des robinets à fermeture hydraulique automatique
15 20 25 32
Diamètre nominal du
robinet à poussoir
DN
0,25 01
Pression lorsque le 0,25 04 04 l 01 1 0,25
’ l
robinet est
entièrement ouvert
- .
MPa
Si le robinet à fermeture hydraulique automatique peut être réglé manuellement, il doit l’être de
façon à obtenir le débit maximal acceptable conformément à la norme de produit concernée3) ou
aux exigences du fabricant. Aux pressions dynamiques pour lesquelles on ne peut obtenir ce
débit maximal, les mesurages doivent être effectués au plus fort débit possible. Dans chaque
cas, le débit utilisé doit être consigné dans le rapport d’essai.
Le niveau de pression acoustique en écoulement continu et pendant la phase de fermeture du
robinet doit être mesuré et la plus grande valeur de cette pression consignée.
3.4 Chauffe-eau
3.4.1 Généralités
Les chauffe-eau ne doivent être entièrement soumis à essai que lorsqu’ils comprennent un
élément influençant le débit ou la pression de l’eau.
3.4.2 Conditions de montage
Les chauffe-eau doivent être reliés au circuit d’essai au moyen d’un tube de même diamètre
intérieur que l’arrivée de l’équipement. La longueur du tube doit être au moins égale à 10 fois son
diamètre nominal mais ne doit pas dépasser 500 mm. L’appareil doit être monté de façon rigide
sur un mur autre que la cloison de mesurage ou sur un bâti.
3.4.3 Conditions de fonctionnement
La température de l’eau pour les essais des chauffe-eau doit être inférieure ou égale à 25 OC.
Les essais spécifiés aux paragraphes 3.4.3.1, 3.4.3.2, 3.4.3.3 et 3.4.3.4 doivent être effectués à
des pressions dynamiques de 0,3 MPa et 0,5 MPa. Dans certains cas, des essais
supplémentaires sont nécessaires lorsque les équipements sont dotés de limiteurs de débits
ajustables.
Les robinets d’arrêt intégrés dans l’équipement doivent être entièrement ouverts sauf s’ils sont
utilisés en tant que limiteurs de débits ajustables.
3, La norme européenne concernée est la norme EN 816
4
---------------------- Page: 8 ----------------------
@ ISO
ISO 3822-4: 1997(F)
Réservoir de chauffe-eau à accumulation
3.4.3.1
Les robinets à flotteur faisant partie du réservoir du chauffe-eau à accumulation doivent être
soumis à l’essai décrit en 3.2.
Chauffe-eau à accumulation de type fermé
3.4.3.2
a) Si les chauffe-eau sont équipés d’une robinetterie de puisage intégrée (robinetterie simple
ou mélangeuse) ils doivent être essayés conformément à la méthode spécifiée dans
I’EN ISO 3822-2, y compris les exigences pour les réducteurs de débit.
b) Les chauffe-eau sans robinetterie de puisage simple ou mélangeuse mais comprenant des
éléments influençant le débit ou la pression de l’eau, comme par exemple un limiteur de débit
réglable, doivent être testés avec une résistance hydraulique à faible bruit reliée à la sortie de
la tuyauterie (voir exemple donné dans I’EN ISO 3822-3). La résistance hydraulique à faible
bruit réglable doit être ajustée de sorte qu’à une pression dynamique de 0,3 MPa, le débit
maximum soit conforme au tableau 1 de I’EN ISO 3822-3 pour le diamètre de l’arrivée ou de la
sortie du chauffe-eau, selon le plus petit diamètre. Si ce débit ne peut pas être atteint, l’essai
doit être effectué au débit maximal possible.
Au cours de l’essai, la résistance hydraulique réglable à faible bruit doit être ajustée depuis le
débit maximal spécifié ci-dessus jusqu’au débit nul. Le niveau de pression acoustique au cours
de cet essai doit être mesuré et la plus grande valeur de cette pression consignée.
Si le chauffe-eau possède un réducteur de débit réglable manuellement, le réglage doit être
effectué conformément à 4.1.5 de I’EN ISO 3822-2. Lorsque la commande n’est pas réglable
ou qu’elle possède une fonction de réglage automatique, le chauffe-eau doit être soumis à
l’essai en l’état.
Chauffe-eau instantané de type fermé
3.4.3.3
a) Si les chauffe-eau sont équipés d’une robinetterie de puisage intégrée (robinetterie simple
ou mélangeuse) ils doivent être essayés conformément à la méthode spécifiée dans I’EN ISO
3822-2, y compris les exigences pour les réducteurs de débit.
Si le chauffe-eau possède un réducteur de pression réglable ou tout autre système de contrôle
du débit comme par exemple un sélecteur de température’ les essais doivent être effectués
aux deux positions de réglage minimale et maximale. Le niveau de pression acoustique doit
également être vérifié aux réglages intermédiaires.
b) Les chauffe-eau sans robinetterie de puisage simple ou mélangeuse doivent être testés
avec une résistance hydraulique ajustable à faible bruit reliée à la sortie de la tuyauterie (voir
exemple donné dans I’EN ISO 3822-3). La résistance hydraulique réglable à faible bruit doit
être ajustée de sorte qu’à une pression dynamique de 0,3 MPa, le débit maximum en
litres/seconde soit égal à I/l20 de la puissance de chauffe nominale du chauffe-eau,
exprimée en kilowatts. Si ce débit ne peut pas être atteint, ‘l’essai doit être effectué au débit
maximal possible.
Au cours de l’essai, la résistance hydraulique réglable à faible bruit doit être ajustée depuis le
débit maximal spécifié ci-dessus jusqu’au débit nul. Le niveau de pression acoustique au cours
de cet essai doit être mesuré et la plus grande valeur de cette pression consignée.
5
---------------------- Page: 9 ----------------------
ISO 3822-4: 1997(F)
@ ISO
Si le chauffe-eau possède un réducteur de débit réglable manuellement, il doit être réglé sur le
débit maximal. Lorsque le réducteur de débit n’est pas réglable ou qu’il possède une fonction
de réglage automatique, le chauffe-eau doit être soumis à,l’essai en l’état.
Si le chauffe-eau possède un réducteur de pression réglable ou tout autre système de
contrôle du débit comme par exemple un sélecteur de température, les essais doivent être
effectués aux deux positions de réglage minimale et maximale. Le niveau de pression
acoustique doit également être vérifié aux réglages intermédiaires.
Avant de répéter l’essai pour une pression de 0,5 MPa, la résistance hydraulique ajustable à
faible bruit doit être réglée à une pression de 0,3 MPa, au débit spécifié ci-dessus. Augmenter
ensuite la pression jusqu’à 0,5 MPa.
3.4.3.4 Chauffe-eau à écoulement libre (sortie ouverte) à accumulation ou instantané
a) Si les chauffe-eau sont équipés d’une robinetterie de puisage intégrée (robinetterie simple
ou mélangeuse) ils doivent être essayés conformément à la méthode spécifiée par
I’EN ISO 3822-2, y compris les exigences pour les réducteurs de débit.
Si le chauffe-eau est fourni avec un accessoire de sortie amovible comme par exemple un
tuyau, une pomme de douche ou un brise-jet, l’essai doit être effectué avec cet accessoire.
Rien d’autre ne doit être relié à la sortie du chauffe-eau au cours de l’essai.
Si le chauffe-eau possède un réducteur de débit réglable ou tout autre système de contrôle du
débit comme par exemple un sélecteur de température, les essais doivent être effectués aux
deux positions de réglage minimale et maximale. Le niveau de pression acoustique doit
également être vérifié aux réglages intermédiaires.
b) Les chauffe-eau sans robinetterie de puisage simple ou mélangeuse mais comprenant des
éléments influençant le débit ou la pression de l’eau, comme par exemple un limiteur de débit
réglable, doivent être essayés en l’état.
Si le chauffe-eau est fourni avec un accessoire de sort
...
NORME
INTERNATIONALE
Deuxième édition
1997-02-01
Acoustique - Mesurage en laboratoire du
bruit émis par les robinetteries et les
équipements hydrauliques utilisés dans les
installations de distribution d’eau -
Partie 4:
Conditions de montage et de fonctionnement
des équipements spéciaux*
Acoustics - Laboratory tests on noise emission from appliances and
equipmen t used in wa ter supply installations -
Part 4: Mounting and operating conditions for special appliances
Numéro de référence
ISO 3822-4: 1997(F)
---------------------- Page: 1 ----------------------
ISO 3822-4: 1997(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3822-4 a été élaborée par le Comité
européen de normalisation (CEN) en collaboration avec le comité
technique ISOTTC 43, Acoustique, sous-comité SC 2, Acoustique des
bâtiments, conformément à l’Accord de coopération technique entre I’ISO
et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition
(ISO 3822-4:i 985), dont elle constitue une révision technique.
L’ISO 3822 comprend les parties suivantes, présentées sous le titre
général Acoustique - Mesurage en laboratoire du bruit émis par les
robinetteries et les équipements hydrauliques utilisés dans les installations
de distribution d’eau:
- Partie 1: Méthode de mesurage
- Partie 2: Conditions de montage et de fonctionnement des robinets de
puisage et des robinetteries sanitaires
- Partie 3: Conditions de montage et de fonctionnement des
robinetteries et des équipements hydrauliques en ligne
- Partie 4: Conditions de montage et de fonctionnement des
équipements spéciaux
Les annexes A, B, C et D font partie intégrante de la présente partie de
I’ISO 3822. L’annexe E est donnée uniquement à titre d’information.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l‘éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; +Central
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 3822-4:1997( F)
Sommaire
iv
Avant-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .=.=====.m.m.
iv
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
1
Domaine d’application mmmmmmmmmmmmmmmmwmmmmmwmm88mmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm
1
1
Références normatives mmmmmmmmmmmmmmm88wm8m8mmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm
2
2
Conditions de montage et de fonctionnement . . . . . . . . . . . . .I.
3
2
Raccord des équipements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31 .
2
. Robinets à flotteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.*. 3
. Robinets à fermeture hydraulique automatique
33
4
34 . Chauffe-eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35 . Robinetteries mélangeuses pour chauffe-eau instantané de type fermé . . . . . . . . . . . . . . . . . . . . . . 7
36 . Robinetteries mélangeuses pour chauffe-eau à écoulement libre (sortie ouverte) . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
37 . Equipements de raccordement d’appareillage domestique
Accessoires montés sur les sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
38 .
. . . . . . . . . . .m. 10
4 Rapport d’essai
Annexe A (normative) Résistances hydrauliques à faible bruit à débit calibré . . . . . . . . . . . . . . . . . . 12
Annexe B (normative) Adaptateurs pour le raccordement de résistances hydrauliques
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
à faible bruit à débit calibré
Annexe C (normative) Adaptateurs pour le raccordement d’accessoires montés
. . . . . . . . . . . . . . . . . . . . . . .m. 23
à la sortie
. . . . . . . . . . . . . . . . . . . . . . . . . . . .m. 25
Annexe D (normative) Disposition pour l’essai des douchettes
Annexe E (informative) Types de chauffe-eau et des configurations d’essai . . . . . . . . . . . . . . . . . . . . . 27
---------------------- Page: 3 ----------------------
ISO 3822-4: 1997(F)
Avant-propos
Le texte d’EN ISO 3822-4: 1997 a été élaboré par le CEN/TC 126 “Propriétés acoustiques des
produits de construction et des bâtiments” dont le secrétariat est tenu par I’AFNOR, en
collaboration avec le ISO/TC 43 “Acoustique”.
Le contenu de la présente partie de I’EN ISO 3822 n’est pas identique à celui de la norme
internationale ISO 382294:1985 “Acoustique- Mesurage en laboratoire du bruit émis par les
robinetteries et les équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 4 : Conditions de montage et de fonctionnement des équipements spéciaux”.
En mai 1988, le groupe de travail CEN/TC 126/VVG 3 a été chargé d’étudier et de prendre en
compte les commentaires reçus à la suite de la procédure du questionnaire sur I’EN ISO 3822-4.
Cette norme européenne devra recevoir le statut de norme nationale, soit par publication d’un
texte identique, soit par entérinement, au plus tard en juillet 1997, et toutes les normes nationales
en contradiction devront être retirées au plus tard en juillet 1997.
Selon le Règlement Intérieur du CENKENELEC, les instituts de normalisation nationaux des
pays suivants sont tenus de mettre cette norme européenne en application: Allemagne, Autriche,
Belgique, Danemark, Espagne, Finlande, France, Grèce, Irlande, Islande, Italie, Luxembourg,
Norvège, Pays-Bas, Portugal, Royaume-Uni, Suède et Suisse.
.e .a , -.-.-._ J - .-
Introduction
0
La méthode de mesurage en laboratoire du bruit émis par les robinetteries et les équipements
hydrauliques utilisés dans les installations de distribution d’eau est spécifiée dans
I’EN ISO 3822-l.
Les conditions de montage et de fonctionnement des robinets de puisage sont décrites dans
I’EN ISO 3822-2, tandis que I’EN ISO 3822-3 décrit les conditions de montage et de
fonctionnement des robinetteries et des équipements hydrauliques en ligne.
La présente partie de I’EN ISO 3822 décrit les conditions de montage et de fonctionnement en
vue des essais en laboratoire d’équipements hydrauliques, qui par leur construction, ne peuvent
facilement être considérés comme robinetterie de puisage ou comme équipements hydrauliques
en ligne, par exemple les chauffe-eau, pommes de douche, etc.
iv
---------------------- Page: 4 ----------------------
ISO 3822-4:1997( F)
Domaine d’application
1
.
La présente partie de I’EN ISO 3822 spécifie les conditions de montage et de fonctionnement à
utiliser pour mesurer le bruit résultant de l’écoulement de l’eau, émis par plusieurs équipements
hydrauliques qui ne peuvent être considérés comme robinetteries de puisage ou comme
équipements hydrauliques en ligne.
2 Références normatives
Cette norme européenne comporte par référence datée ou non datée des dispositions d’autres
publications. Ces références normatives sont citées aux endroits appropriés dans le texte et les
publications sont énumérées ci-après. Pour les références datées, les amendements ou révisions
ultérieurs de l’une quelconque de ces publications ne s’appliquent à cette norme européenne que
s’ils y ont été incorporés par amendement ou révision. Pour les références non datées, la
dernière édition de la publication à laquelle il est fait référence, s’applique.
Filetages de tuyauterie pour raccordement avec étanchéité dans le filet - Partie
ISO 711
1 : Désignation, dimensions et tolérances.
Elastomères vulcanisés - Détermination de la dureté (dureté comprise entre 30
ISO 48
et 85 0.l.D.C).
Raccords en fonte malléable filetés selon I’EN 7/1.
ISO 49
ISO 22811 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet - Partie
1 : Désignation, dimensions et tolérances.
ISO 2768 Ecarts d’usinage pour cotes sans indication de tolérances.
EN ISO 3822-l Acoustique - Mesurage en laboratoire du bruit émis par les robinetteries et les
équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 1 : Méthode de mesurage.
Acoustique - Mesurage en laboratoire du bruit émis par les robinetteries et les
EN ISO 3822-2
équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 2 : Conditions de montage et de fonctionnement des robinets de
puisage.
---------------------- Page: 5 ----------------------
ISO 3822~4:1997( F)
EN ISO 3822-3 Acoustique - Mesurage en laboratoire du bruit émis par les robinetteries et les
équipements hydrauliques utilisés dans les installations de distribution d’eau -
Partie 3 : Conditions de montage et de fonctionnement des robinetteries et des
équipements hydrauliques en ligne.
Conditions de montage et de fonctionnement
3
3.1 Raccord des équipements
Le circuit d’essai doit se terminer par un manchon union à joint conique 1, Ul 1 galvanisé (par
immersion à chaud) conforme à I’ISO 49.
Les équipements spéciaux, y compris les tuyaux de raccordement, doivent être raccordés au
manchon d’union à l’aide, si nécessaire, d’un assemblage de raccords galvanisés (par immersion
à chaud) conformes à I’ISO 49. Les changements de direction doivent être effectués uniquement
à l’aide de courbes à long rayon de taille 1. Les variations de section (réduction ou augmentation)
ne doivent être réalisées qu’au niveau de l’arrivée de la conduite de raccordement. Une fois les
raccords montés, la robinetterie doit se trouver en position normale d’utilisation (voir figure 1).
3.2 Robinets à flotteurs
3.2.1 Généralités
Les robinets à flotteur non intégrés à une unité de chasse spécifique doivent être soumis à l’essai
dans un réservoir d’essai normal dont les dimensions intérieures sont données dans le tableau 1.
Tableau 1 : Dimensions intérieures des réservoirs d’essai normalisés
Diamètre nominal (DN) du robinet Longueur
Hauteur Largeur
à flotteur
DN Dénomination mm
mm mm
du filetage
10. 318 400 300 125
15 Il2
20 314 1050 540 350
25 1
/
NOTE : DN est le symbole de “diamètre nominal” (voir ISO 6708) ; le nombre
désignant le diamètre nominal est relié de façon approximative au diamètre intérieur,
en millimètres, de I’éauioement sbécial.
Les robinets à flotteur faisant partie d’une unité de chasse, par exemple une unité de chasse de
toilettes, doivent être soumis à l’essai avec le réservoir de chasse dans lequel ils sont montés et
également avec le robinet d’arrêt s’il fait partie de l’ensemble.
---------------------- Page: 6 ----------------------
@ ISO
ISO 3822-4: 1997(F)
3.2.2 Conditions de montage
Si l’équipement est relié à une conduite de raccordement en cuivre, celle-ci doit avoir une
longueur minimale égale à 10 fois son diamètre, mais ne dépassant pas 300 mm. Si un autre
type de conduite de raccordement est fourni, le raccordement au circuit d’essai doit être effectué
de façon aussi proche que possible des conditions de montage in situ. Si un raccord à
compression est utilisé, une conduite de raccordement en cuivre doit être insérée dans
l’équipement conformément aux indications du constructeur. II ne doit pas y avoir de robinet
d’arrêt entre l’équipement et son raccordement à l’extrémité du circuit d’essai sauf si le robinet
d’arrêt fait partie de l’ensemble en essai. -
Le réservoir d’essai doit être fixé de manière acoustiquement indépendante du mur d’essai.
3.2.3 Conditions de fonctionnement
Les robinets à flotteurs doivent être essayés sous des pressions dynamique à
0,3 MPa et 0,5 MPa’), réglées lorsque le robinet est complètement ouvert et maintenues pendant
la phase de fermeture.
Le remplissage minimal spécifié du réservoir de chasse par la norme de produit appropriée*) ou
par le fabricant, doit être ajusté à une pression dynamique de 0,3 MPa.
Le niveau de pression acoustique en écoulement continu et pendant la phase de fermeture du
robinet doit être mesuré et la plus grande valeur de cette pression consignée.
3.3 Robinets à fermeture hydraulique automatique
3.3.1 Conditions de montage
Les robinets à fermeture hydraulique automatique doivent être reliés directement au circuit
d’essai (voir 3.1). La sortie du robinet doit être reliée à un tuyau d’environ 500 mm de longueur et
de même diamètre que la sortie du robinet à fermeture hydraulique automatique. L’eau doit
s’écouler silencieusement à la sortie du tuyau.
3.3.2 Conditions de fonctionnement
Les robinets à fermeture hydraulique automatique doivent être essayés aux pressions
dynamiques indiquées dans le tableau 2, réglées lorsque le robinet est complètement ouvert. La
pression statique maximale, robinet fermé (toutes tailles) doit être de 0,7 MPa.
l) 1 MPa = 10 bar
*) La norme européenne concernée est la norme prEN 12541 et le document CENTTC163NVG3/GAH3N64)
3
---------------------- Page: 7 ----------------------
ISO 3822-4: 1997(F)
Tableau 2 : Pressions d’essai des robinets à fermeture hydraulique automatique
Diamètre nominal du
15 20 25 32
robinet à poussoir
DN
Pression lorsque le 0,25 04 0,25 04 01
1 01 0,25
1 1 1
robinet est
entièrement ouvert
- .
MPa
Si le robinet à fermeture hydraulique automatique peut être réglé manuellement, il doit l’être de
façon à obtenir le débit maximal acceptable conformément à la norme de produit concernée3) ou
aux exigences du fabricant. Aux pressions dynamiques pour lesquelles on ne peut obtenir ce
débit maximal, les mesurages doivent être effectués au plus fort débit possible. Dans chaque
cas, le débit utilisé doit être consigné dans le rapport d’essai.
Le niveau de pression acoustique en écoulement continu et pendant la phase de fermeture du
robinet doit être mesuré et la plus grande valeur de cette pression consignée.
3.4 Chauffe-eau
3.4.1 Généralités
Les chauffe-eau ne doivent être entièrement soumis à essai que lorsqu’ils comprennent un
élément influençant le débit ou la pression de l’eau.
3.4.2 Conditions de montage
Les chauffe-eau doivent être reliés au circuit d’essai au moyen d’un tube de même diamètre
intérieur que l’arrivée de l’équipement. La longueur du tube doit être au moins égale à 10 fois son
diamètre nominal mais ne doit pas dépasser 500 mm. L’appareil doit être monté de façon rigide
sur un mur autre que la cloison de mesurage ou sur un bâti.
3.4.3 Conditions de fonctionnement
La température de l’eau pour les essais des chauffe-eau doit être inférieure ou égale à 25 OC.
Les essais spécifiés aux paragraphes 3.4.3.1, 3.4.3.2, 3.4.3.3 et 3.4.3.4 doivent être effectués à
des pressions dynamiques de 0,3 MPa et 0,5 MPa. Dans certains cas, des essais
supplémentaires sont nécessaires lorsque les équipements sont dotés de limiteurs de débits
ajustables.
Les robinets d’arrêt intégrés dans l’équipement doivent être entièrement ouverts sauf s’ils sont
utilisés en tant que limiteurs de débits ajustables.
3, La norme européenne concernée est la norme EN 816
4
---------------------- Page: 8 ----------------------
ISO 3822-4: 1997(F)
Réservoir de chauffe-eau à accumulation
3.4.3.1
Les robinets à flotteur faisant partie du réservoir du chauffe-eau à accumulation doivent être
soumis à l’essai décrit en 3.2.
Chauffe-eau à accumulation de type fermé
3.4.3.2
a) Si les chauffe-eau sont équipés d’une robinetterie de puisage intégrée (robinetterie simple
ou mélangeuse) ils doivent être essayés conformément à la méthode spécifiée dans
I’EN ISO 3822-2, y compris les exigences pour les réducteurs de débit.
b) Les chauffe-eau sans robinetterie de puisage simple ou mélangeuse mais comprenant des
éléments influençant le débit ou la pression de l’eau, comme par exemple un limiteur de débit
réglable, doivent être testés avec une résistance hydraulique à faible bruit reliée à la sortie de
la tuyauterie (voir exemple donné dans I’EN ISO 3822-3). La résistance hydraulique à faible
bruit réglable doit être ajustée de sorte qu’à une pression dynamique de 0,3 MPa, le débit
maximum soit conforme au tableau 1 de I’EN ISO 3822-3 pour le diamètre de l’arrivée ou de la
sortie du chauffe-eau, selon le plus petit diamètre. Si ce débit ne peut pas être atteint, l’essai
doit être effectué au débit maximal possible.
Au cours de l’essai, la résistance hydraulique réglable à faible bruit doit être ajustée depuis le
débit maximal spécifié ci-dessus jusqu’au débit nul. Le niveau de pression acoustique au cours
de cet essai doit être mesuré et la plus grande valeur de cette pression consignée.
Si le chauffe-eau possède un réducteur de débit réglable manuellement, le réglage doit être
effectué conformément à 4.1.5 de I’EN ISO 3822-2. Lorsque la commande n’est pas réglable
ou qu’elle possède une fonction de réglage automatique, le chauffe-eau doit être soumis à
l’essai en l’état.
Chauffe-eau instantané de type fermé
3.4.3.3
a) Si les chauffe-eau sont équipés d’une robinetterie de puisage intégrée (robinetterie simple
ou mélangeuse) ils doivent être essayés conformément à la méthode spécifiée dans I’EN ISO
3822-2, y compris les exigences pour les réducteurs de débit.
Si le chauffe-eau possède un réducteur de pression réglable ou tout autre système de contrôle
du débit comme par exemple un sélecteur de température’ les essais doivent être effectués
aux deux positions de réglage minimale et maximale. Le niveau de pression acoustique doit
également être vérifié aux réglages intermédiaires.
b) Les chauffe-eau sans robinetterie de puisage simple ou mélangeuse doivent être testés
avec une résistance hydraulique ajustable à faible bruit reliée à la sortie de la tuyauterie (voir
exemple donné dans I’EN ISO 3822-3). La résistance hydraulique réglable à faible bruit doit
être ajustée de sorte qu’à une pression dynamique de 0,3 MPa, le débit maximum en
litres/seconde soit égal à I/l20 de la puissance de chauffe nominale du chauffe-eau,
exprimée en kilowatts. Si ce débit ne peut pas être atteint, ‘l’essai doit être effectué au débit
maximal possible.
Au cours de l’essai, la résistance hydraulique réglable à faible bruit doit être ajustée depuis le
débit maximal spécifié ci-dessus jusqu’au débit nul. Le niveau de pression acoustique au cours
de cet essai doit être mesuré et la plus grande valeur de cette pression consignée.
5
---------------------- Page: 9 ----------------------
ISO 3822-4: 1997(F)
@ ISO
Si le chauffe-eau possède un réducteur de débit réglable manuellement, il doit être réglé sur le
débit maximal. Lorsque le réducteur de débit n’est pas réglable ou qu’il possède une fonction
de réglage automatique, le chauffe-eau doit être soumis à,l’essai en l’état.
Si le chauffe-eau possède un réducteur de pression réglable ou tout autre système de
contrôle du débit comme par exemple un sélecteur de température, les essais doivent être
effectués aux deux positions de réglage minimale et maximale. Le niveau de pression
acoustique doit également être vérifié aux réglages intermédiaires.
Avant de répéter l’essai pour une pression de 0,5 MPa, la résistance hydraulique ajustable à
faible bruit doit être réglée à une pression de 0,3 MPa, au débit spécifié ci-dessus. Augmenter
ensuite la pression jusqu’à 0,5 MPa.
3.4.3.4 Chauffe-eau à écoulement libre (sortie ouverte) à accumulation ou instantané
a) Si les chauffe-eau sont équipés d’une robinetterie de puisage intégrée (robinetterie simple
ou mélangeuse) ils doivent être essayés conformément à la méthode spécifiée par
I’EN ISO 3822-2, y compris les exigences pour les réducteurs de débit.
Si le chauffe-eau est fourni avec un accessoire de sortie amovible comme par exemple un
tuyau, une pomme de douche ou un brise-jet, l’essai doit être effectué avec cet accessoire.
Rien d’autre ne doit être relié à la sortie du chauffe-eau au cours de l’essai.
Si le chauffe-eau possède un réducteur de débit réglable ou tout autre système de contrôle du
débit comme par exemple un sélecteur de température, les e
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
