ISO 3822-3:2018

Acoustics — Laboratory tests on noise emission from appliances and equipment used in water supply installations — Part 3: Mounting and operating conditions for in-line valves and appliances

ISO 3822-3:2018 specifies the mounting and operating conditions to be used for in-line valves and appliances which control the flow, pressure or temperature of the water in water supply installations, when measuring noise emission resulting from water flow. ISO 3822-3:2018 is applicable to in-line valves and appliances of maximum nominal size DN 32 and to systems in which the maximum water flow rate does not exceed 1,6 l/s. NOTE See ISO 6708; DN is the symbol for "nominal size". The number of the nominal size is loosely related to the inside diameter (in millimetres) of the in-tine valves and appliances. The procedures described are for general use for all types of in-line valves of conventional design.

Acoustique — Mesurage en laboratoire du bruit émis par les robinetteries et les équipements hydrauliques utilisés dans les installations de distribution d'eau — Partie 3: Conditions de montage et de fonctionnement des robinetteries et des équipements hydrauliques en ligne

ISO 3822-3:2018 spécifie les conditions de montage de fonctionnement à utiliser pour les robinetteries et les équipements hydrauliques en ligne qui contrôlent le débit, la pression ou la température de l'eau dans les installations de distribution d'eau, quand le bruit émis résultant de l'écoulement de l'eau est mesuré. ISO 3822-3:2018 est applicable aux robinetteries et aux équipements hydrauliques en ligne de dimension nominale DN 32 et aux dispositifs dans lesquels le débit d'eau maximal ne dépasse pas 1,6 l/s. NOTE Voir l'ISO 6708; DN est le symbole de « diamètre nominal ». Le nombre désignant le diamètre nominal est relié de façon approximative au diamètre intérieur (en millimètres) des robinetteries et équipements en ligne. Les modes opératoires décrits sont en général utilisés pour tous les types de robinetteries en ligne de conception conventionnelle.

General Information

• Status: Published
• Publication Date: 04-Jan-2018
• ICS: 17.140.20 - Noise emitted by machines and equipment
• ICS: 91.140.60 - Water supply systems
• Technical Committee: ISO/TC 43/SC 2 - Building acoustics
• Drafting Committee: ISO/TC 43/SC 2 - Building acoustics
• Current Stage: 9060 - Close of review
• Start Date: 02-Sep-2028

Relations

• Revises: ISO 3822-3:1997 - Acoustics — Laboratory tests on noise emission from appliances and equipment used in water supply installations — Part 3: Mounting and operating conditions for in-line valves and appliances
• Effective Date: 04-Nov-2015
• Revises: ISO 3822-3:1997/Amd 1:2009 - Acoustics — Laboratory tests on noise emission from appliances and equipment used in water supply installations — Part 3: Mounting and operating conditions for in-line valves and appliances — Amendment 1
• Effective Date: 05-Nov-2015

Standards Content (Sample)

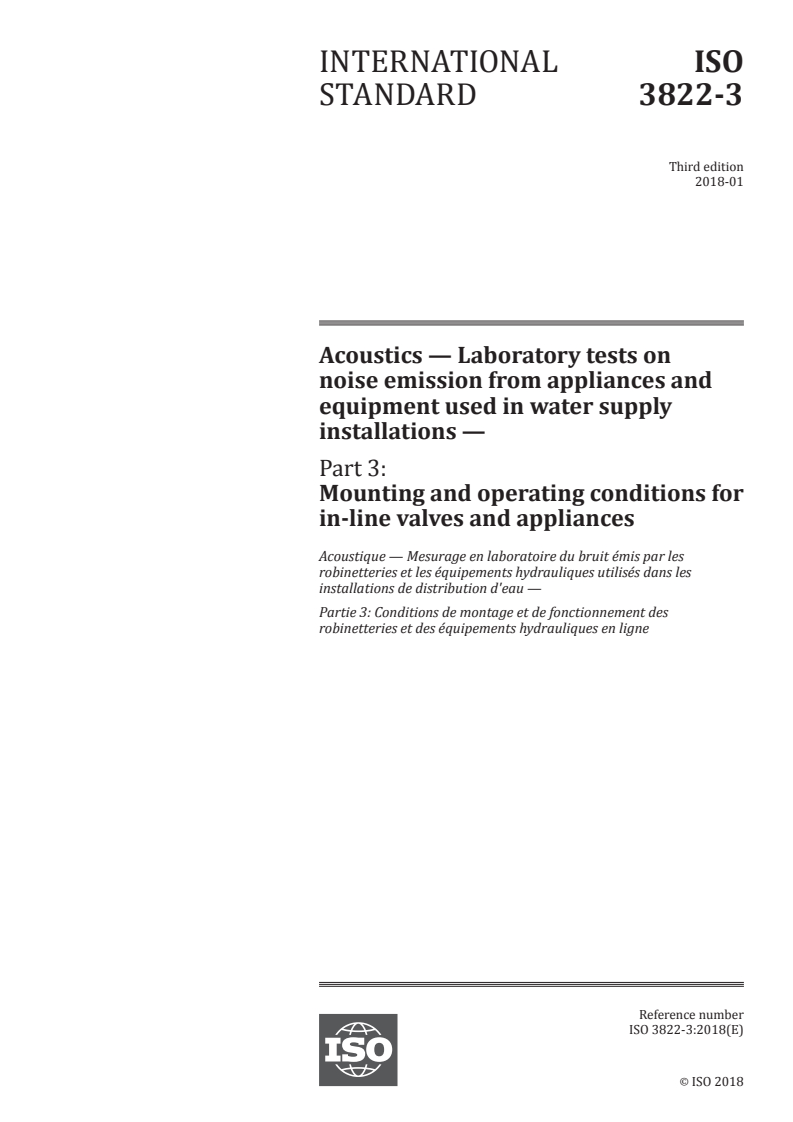

INTERNATIONAL ISO
STANDARD 3822-3
Third edition
2018-01
Acoustics — Laboratory tests on
noise emission from appliances and
equipment used in water supply
installations —
Part 3:
Mounting and operating conditions for
in-line valves and appliances
Acoustique — Mesurage en laboratoire du bruit émis par les
robinetteries et les équipements hydrauliques utilisés dans les
installations de distribution d'eau —
Partie 3: Conditions de montage et de fonctionnement des
robinetteries et des équipements hydrauliques en ligne
Reference number
ISO 3822-3:2018(E)
©
ISO 2018

---------------------- Page: 1 ----------------------
ISO 3822-3:2018(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2018, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2018 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3822-3:2018(E)

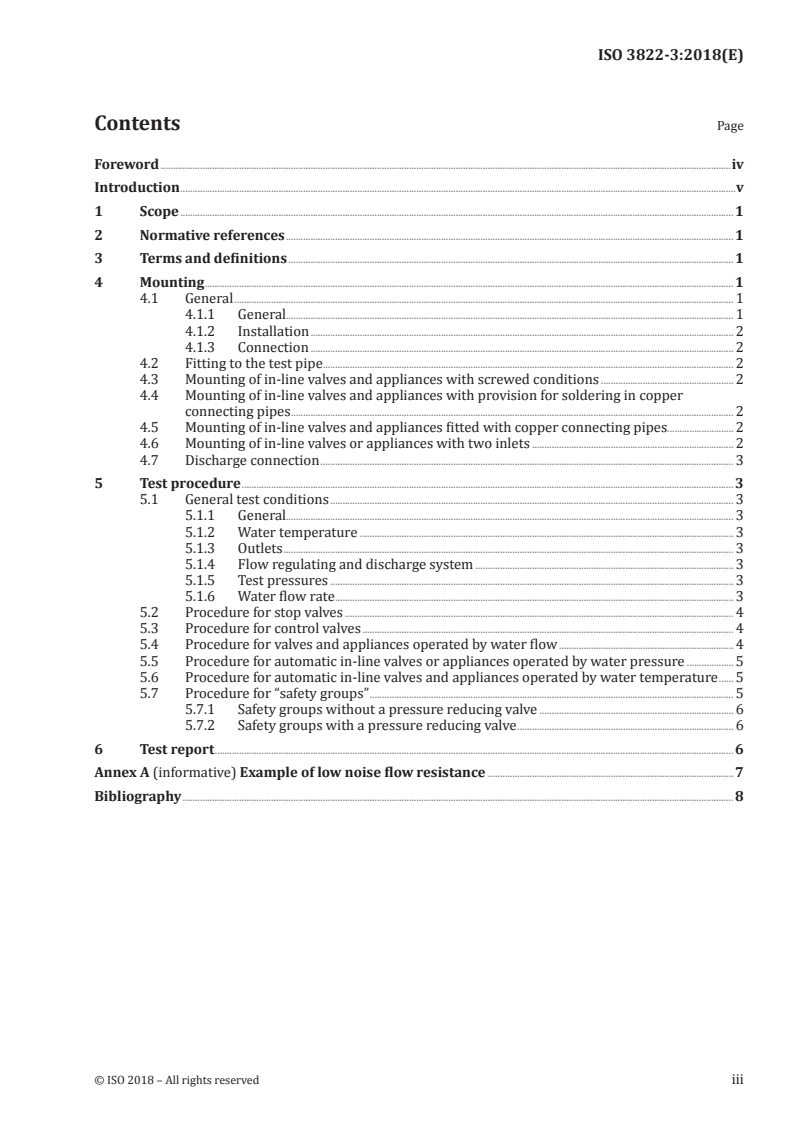

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Mounting . 1
4.1 General . 1
4.1.1 General. 1
4.1.2 Installation . 2
4.1.3 Connection . 2
4.2 Fitting to the test pipe . 2
4.3 Mounting of in-line valves and appliances with screwed conditions . 2
4.4 Mounting of in-line valves and appliances with provision for soldering in copper
connecting pipes . 2
4.5 Mounting of in-line valves and appliances fitted with copper connecting pipes. 2
4.6 Mounting of in-line valves or appliances with two inlets . 2
4.7 Discharge connection . 3
5 Test procedure . 3
5.1 General test conditions . 3
5.1.1 General. 3
5.1.2 Water temperature . 3
5.1.3 Outlets . 3
5.1.4 Flow regulating and discharge system . 3
5.1.5 Test pressures . 3
5.1.6 Water flow rate . 3
5.2 Procedure for stop valves . 4
5.3 Procedure for control valves . 4
5.4 Procedure for valves and appliances operated by water flow . 4
5.5 Procedure for automatic in-line valves or appliances operated by water pressure . 5
5.6 Procedure for automatic in-line valves and appliances operated by water temperature . 5
5.7 Procedure for “safety groups” . 5
5.7.1 Safety groups without a pressure reducing valve . 6
5.7.2 Safety groups with a pressure reducing valve . 6
6 Test report . 6
Annex A (informative) Example of low noise flow resistance . 7
Bibliography . 8
© ISO 2018 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 3822-3:2018(E)

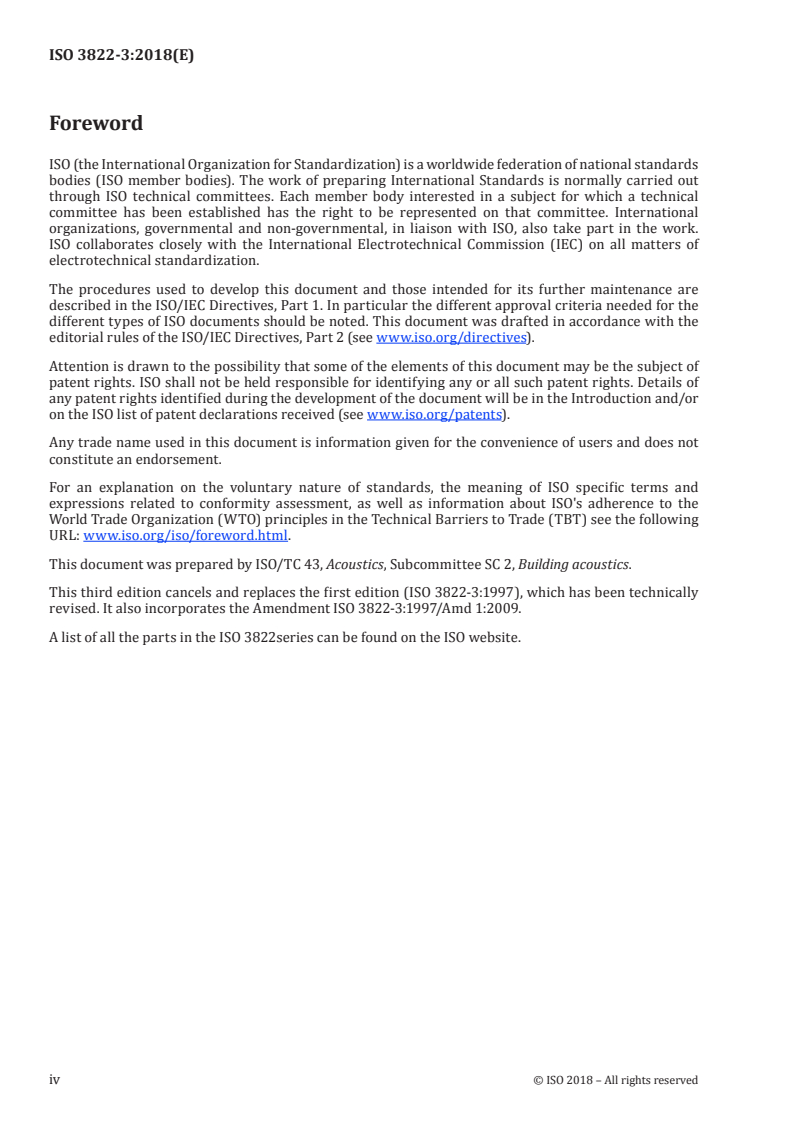

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by ISO/TC 43, Acoustics, Subcommittee SC 2, Building acoustics.
This third edition cancels and replaces the first edition (ISO 3822-3:1997), which has been technically
revised. It also incorporates the Amendment ISO 3822-3:1997/Amd 1:2009.
A list of all the parts in the ISO 3822series can be found on the ISO website.
iv © ISO 2018 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 3822-3:2018(E)

Introduction
The method of measurement for laboratory tests on noise emission from appliances and equipment
used in water supply installations is specified in ISO 3822-1.
This document gives detailed descriptions for mounting and operating in-line valves and appliances,
which control the flow, pressure or temperature of the water in water supply installations in such
laboratory tests.
NOTE An in-line valve is one through which water flows and which is permanently installed in a system of
rigid pipework upstream of the outlet fitting.
These in-line valves and appliances are for use with cold and/or hot water in buildings (stop valves,
check valves, in-line thermostatic and mechanical mixing valves, domestic water meters, valve
combinations for installation in water heater feed pipes, pressure reducing valves, flow restrictors,
water governors, service valves, in-line temperature and pressure relief valves, etc.).
© ISO 2018 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3822-3:2018(E)
Acoustics — Laboratory tests on noise emission from
appliances and equipment used in water supply
installations —
Part 3:
Mounting and operating conditions for in-line valves and
appliances
1 Scope
This document specifies the mounting and operating conditions to be used for in-line valves and
appliances which control the flow, pressure or temperature of the water in water supply installations,
when measuring noise emission resulting from water flow.
It is applicable to in-line valves and appliances of maximum nominal size DN 32 and to systems in which
the maximum water flow rate does not exceed 1,6 l/s.
NOTE See ISO 6708; DN is the symbol for “nominal size”. The number of the nominal size is loosely related to
the inside diameter (in millimetres) of the in-tine valves and appliances.
The procedures described are for general use for all types of in-line valves of conventional design.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 49, Malleable cast iron fittings threaded to ISO 7-1
ISO 3822-1, Acoustics — Laboratory tests on noise emission from appliances and equipment used in water
supply installations — Part 1: Method of measurement
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological database
...

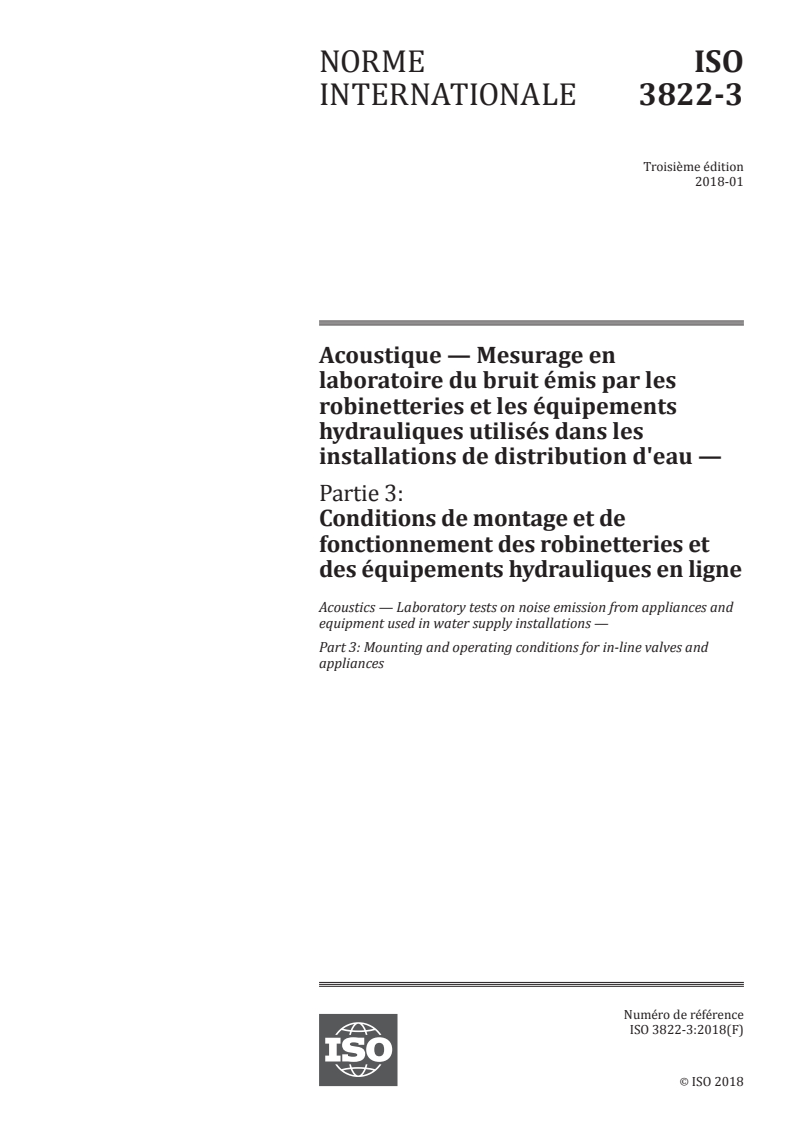

NORME ISO
INTERNATIONALE 3822-3
Troisième édition
2018-01
Acoustique — Mesurage en
laboratoire du bruit émis par les
robinetteries et les équipements
hydrauliques utilisés dans les
installations de distribution d'eau —
Partie 3:
Conditions de montage et de
fonctionnement des robinetteries et
des équipements hydrauliques en ligne
Acoustics — Laboratory tests on noise emission from appliances and
equipment used in water supply installations —
Part 3: Mounting and operating conditions for in-line valves and
appliances
Numéro de référence
ISO 3822-3:2018(F)
©
ISO 2018

---------------------- Page: 1 ----------------------
ISO 3822-3:2018(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2018 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3822-3:2018(F)

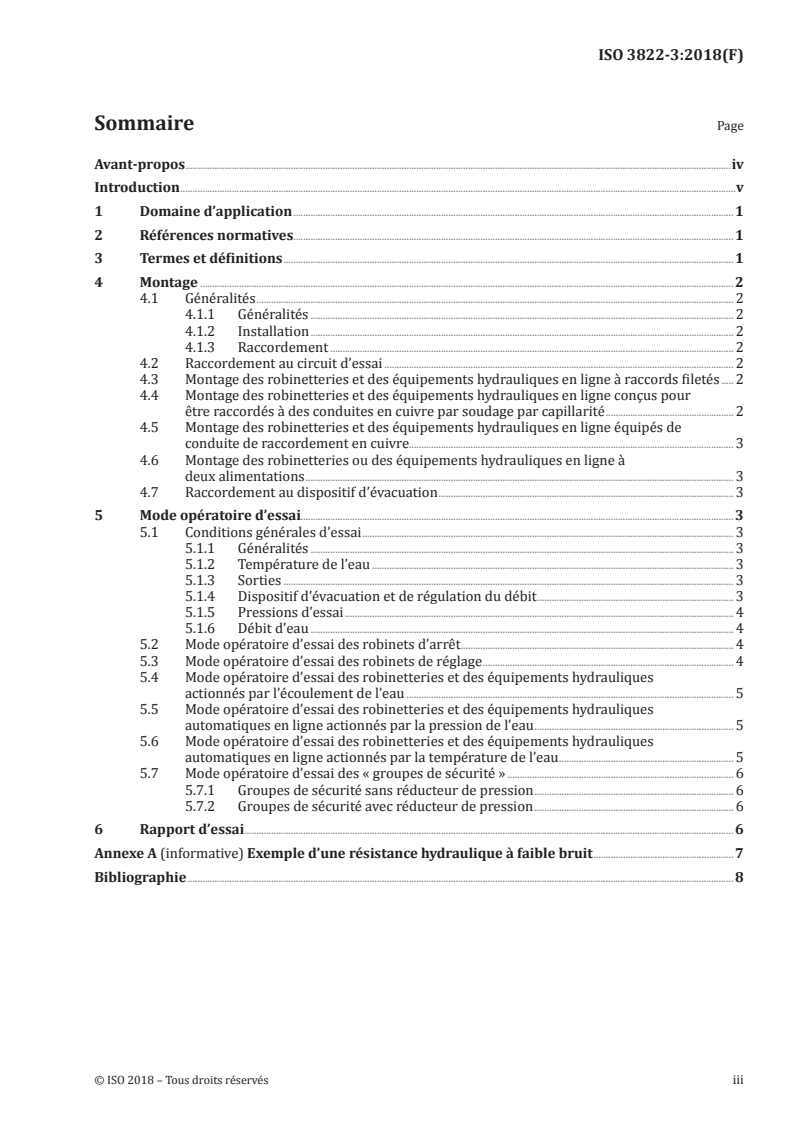

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Montage . 2
4.1 Généralités . 2
4.1.1 Généralités . 2
4.1.2 Installation . 2
4.1.3 Raccordement . 2
4.2 Raccordement au circuit d’essai . 2
4.3 Montage des robinetteries et des équipements hydrauliques en ligne à raccords filetés . 2
4.4 Montage des robinetteries et des équipements hydrauliques en ligne conçus pour
être raccordés à des conduites en cuivre par soudage par capillarité . 2
4.5 Montage des robinetteries et des équipements hydrauliques en ligne équipés de
conduite de raccordement en cuivre. 3
4.6 Montage des robinetteries ou des équipements hydrauliques en ligne à
deux alimentations . 3
4.7 Raccordement au dispositif d’évacuation . 3
5 Mode opératoire d’essai. 3
5.1 Conditions générales d’essai . 3
5.1.1 Généralités . 3
5.1.2 Température de l’eau . 3
5.1.3 Sorties . 3
5.1.4 Dispositif d’évacuation et de régulation du débit . 3
5.1.5 Pressions d’essai . 4
5.1.6 Débit d’eau . 4
5.2 Mode opératoire d’essai des robinets d’arrêt . 4
5.3 Mode opératoire d’essai des robinets de réglage . 4
5.4 Mode opératoire d’essai des robinetteries et des équipements hydrauliques
actionnés par l’écoulement de l’eau . 5
5.5 Mode opératoire d’essai des robinetteries et des équipements hydrauliques
automatiques en ligne actionnés par la pression de l’eau . 5
5.6 Mode opératoire d’essai des robinetteries et des équipements hydrauliques
automatiques en ligne actionnés par la température de l’eau . 5
5.7 Mode opératoire d’essai des « groupes de sécurité » . 6
5.7.1 Groupes de sécurité sans réducteur de pression . 6
5.7.2 Groupes de sécurité avec réducteur de pression . 6
6 Rapport d’essai . 6
Annexe A (informative) Exemple d’une résistance hydraulique à faible bruit .7
Bibliographie . 8
© ISO 2018 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 3822-3:2018(F)

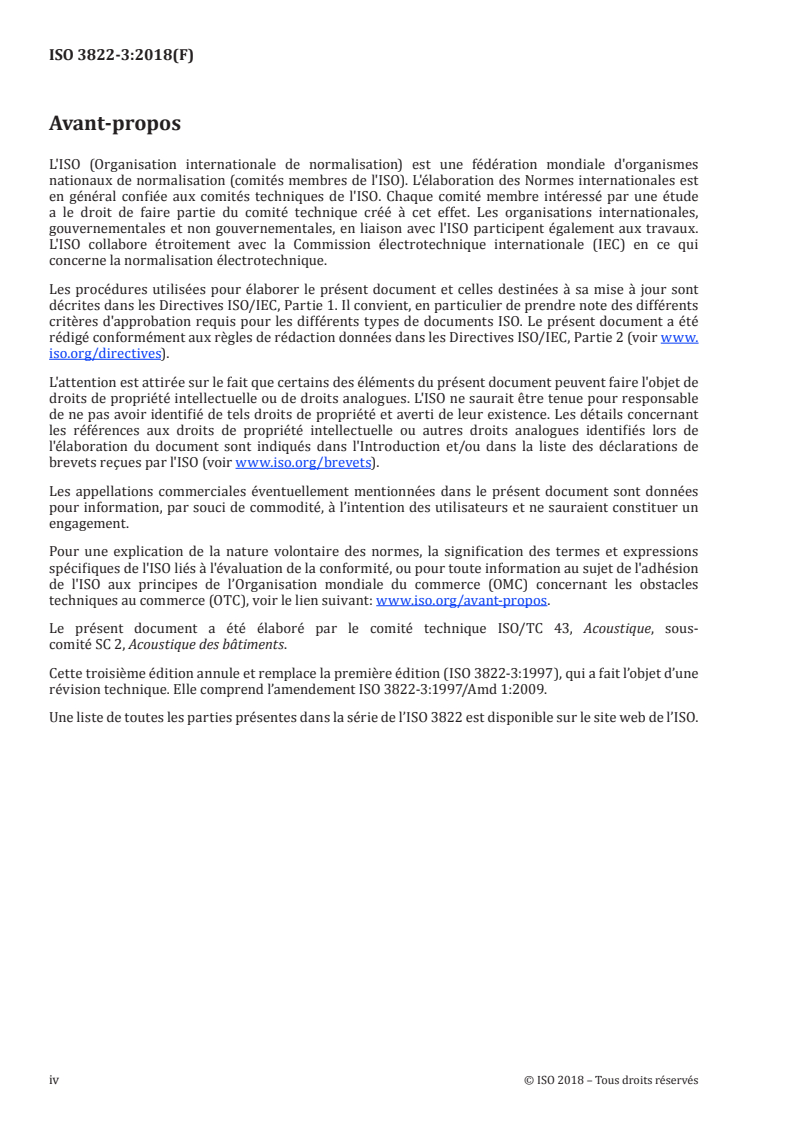

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-
comité SC 2, Acoustique des bâtiments.
Cette troisième édition annule et remplace la première édition (ISO 3822-3:1997), qui a fait l’objet d’une
révision technique. Elle comprend l’amendement ISO 3822-3:1997/Amd 1:2009.
Une liste de toutes les parties présentes dans la série de l’ISO 3822 est disponible sur le site web de l’ISO.
iv © ISO 2018 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 3822-3:2018(F)

Introduction
La méthode de mesure en laboratoire du bruit émis par les robinetteries et les équipements hydrauliques
utilisés dans les installations de distribution d’eau est spécifiée dans l’ISO 3822-1.
Le présent document donne, pour des mesurages en laboratoire, des descriptions détaillées des
conditions de montage et de fonctionnement des robinetteries et des équipements hydrauliques en ligne
qui contrôlent le débit, la pression ou la température de l’eau dans des installations de distribution d’eau.
NOTE Un équipement en ligne est un équipement au travers duquel l’eau s’écoule et qui est installé de façon
permanente dans un ensemble de tuyauterie rigide en amont de l’équipement de sortie.
Ces robinetteries et équipements en ligne sont destinés à une utilisation avec de l’eau froide et/ou
chaude dans les bâtiments (robinets d’arrêt, clapets de non-retour, robinets thermostatiques en ligne,
compteurs d’eau domestiques, ensemble de robinets pour installations d’alimentation de chauffe-eau,
réducteurs de pression, réducteurs de débit, régulateurs de débit d’eau, robinets d’isolement, soupapes
de décharge et régulateurs de température en ligne, etc.).
© ISO 2018 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3822-3:2018(F)
Acoustique — Mesurage en laboratoire du bruit émis par
les robinetteries et les équipements hydrauliques utilisés
dans les installations de distribution d'eau —
Partie 3:
Conditions de montage et de fonctionnement des
robinetteries et des équipements hydrauliques en ligne
1 Domaine d’application
Le présent document spécifie les conditions de montage de fonctionnement à utiliser pour les
robinetteries et les équipements hydrauliques en ligne qui contrôlent le débit, la pression ou la
température de l’eau dans les installations de distribution d’eau, quand le bruit émis résultant de
l’écoulement de l’eau est mesuré.
Il est applicable aux robinetteries et aux équipements hydrauliques en ligne de dimension
nominale DN 32 et aux dispositifs dans lesquels le débit d’eau maximal ne dépasse pas 1,6 l/s.
NOTE Voir l’ISO 6708; DN est le symbole de « diamètre nominal ». Le nombre désignant le diamètre nominal
est relié de façon approximative au diamètre intérieur (en millimètres) des robinetteries et équipements en ligne.
Les modes opératoires décrits sont en général utilisés pour tous les types de robinetteries en ligne de
conception conventionnelle.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 49, Raccords en fonte malléable filetés conformément à l’ISO 7‑1
ISO 3822-1, Acoustique — Mesurage en laboratoire du bruit émis par les robinetteries et les équipements
hydrauliques utilisés dans les installations de distribution d’eau — Partie 1: Méthode de mesurage
3 Termes et définitions
Aucuns termes et définitions ne sont répertoriés dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
© ISO 2018 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 3822-3:2018(F)

4 Montage
4.1 Généralités
4.1.1 Généralités
Les équipements en ligne doivent être insérés entre deux éléments de tuyauterie rectilignes de nature et
de dimensions appropriées aux raccords de l’équipement. La longueur de chaque élément de tuyaute
...
