ISO 11111-4:2005

Textile machinery — Safety requirements — Part 4: Yarn processing, cordage and rope manufacturing machinery

ISO 11111-4:2005, taken together with ISO 11111-1, specifies significant hazards and corresponding safety requirements and/or measures for yarn processing, cordage and rope manufacturing machinery. It is applicable to all machinery, plant and related equipment intended to be used for the doubling, twisting, texturing, reeling, winding, ball winding, cordage, rope manufacturing and braiding.

Matériel pour l'industrie textile — Exigences de sécurité — Partie 4: Machines de transformation du fil et machines de production de cordages et d'articles de corderie

L'ISO 11111-4:2005, ensemble avec l'ISO 11111-1, spécifie les phénomènes dangereux significatifs et les exigences et/ou les mesures de sécurité correspondantes pour les machines de transformation du fil et les machines de production de cordages et d'articles de corderie. Elle est applicable à toutes les machines, installations ainsi qu'aux matériels associés destinés à être utilisés pour le doublage, le retordage, la texturation, le dévidage, le bobinage, le pelotonnage, la fabrication de cordages et d'articles de corderie, et le tressage.

General Information

• Status: Published
• Publication Date: 20-Feb-2005
• ICS: 59.120.10 - Spinning, twisting and texturing machines
• ICS: 59.120.20 - Winding machines and equipment
• Technical Committee: ISO/TC 72/SC 8 - Safety requirements for textile machinery
• Drafting Committee: ISO/TC 72/SC 8/WG 1 - Safety requirements for textile machinery
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 16-Mar-2022

Relations

• Parent: ISO 11111-4:2005/Amd 1:2009 - Textile machinery — Safety requirements — Part 4: Yarn processing, cordage and rope manufacturing machinery — Amendment 1
• Effective Date: 15-Apr-2008
• Amended By: ISO 11111-4:2005/Amd 2:2016 - Textile machinery — Safety requirements — Part 4: Yarn processing, cordage and rope manufacturing machinery — Amendment 2
• Effective Date: 08-May-2020
• Amended By: ISO 11111-4:2005/Amd 1:2009 - Textile machinery — Safety requirements — Part 4: Yarn processing, cordage and rope manufacturing machinery — Amendment 1
• Effective Date: 06-Jun-2022
• Consolidates: ISO 4142:1997 - Laboratory glassware — Test tubes and culture tubes
• Effective Date: 06-Jun-2022
• Revises: ISO 11111:1995 - Safety requirements for textile machinery
• Effective Date: 15-Apr-2008

Standards Content (Sample)

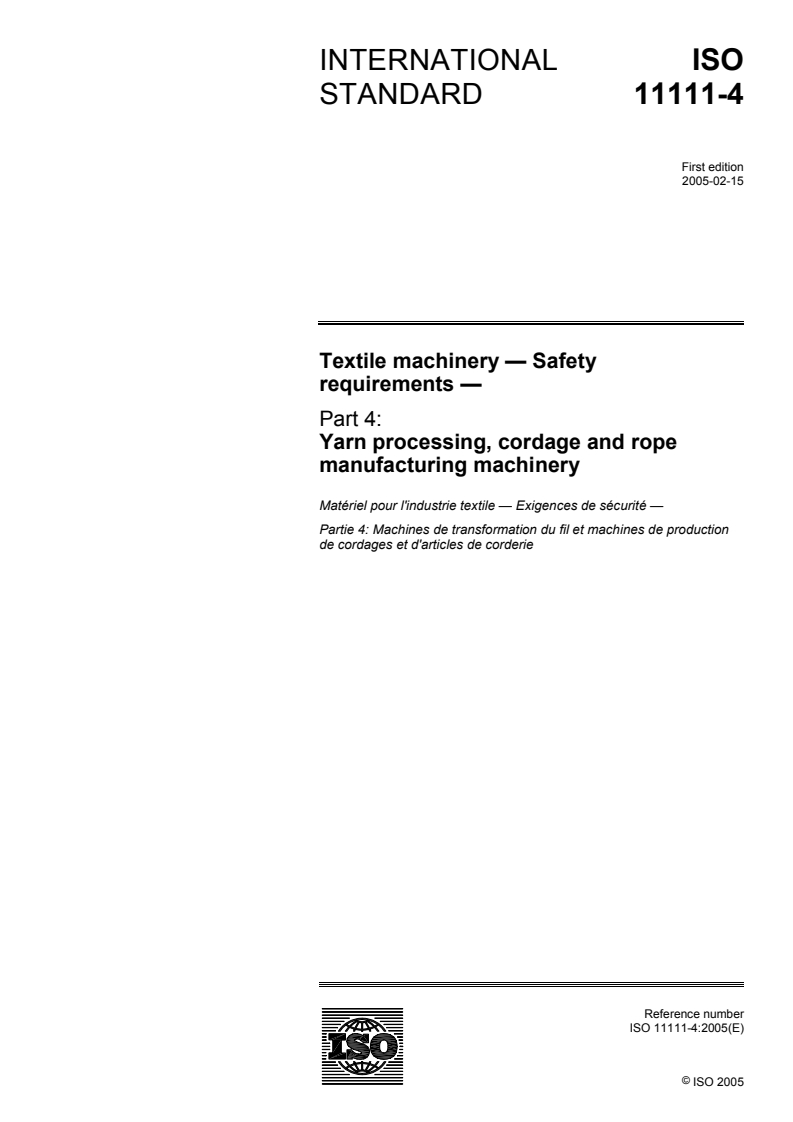

INTERNATIONAL ISO
STANDARD 11111-4
First edition
2005-02-15


Textile machinery — Safety
requirements —
Part 4:
Yarn processing, cordage and rope
manufacturing machinery
Matériel pour l'industrie textile — Exigences de sécurité —
Partie 4: Machines de transformation du fil et machines de production
de cordages et d'articles de corderie





Reference number
ISO 11111-4:2005(E)
©
ISO 2005

---------------------- Page: 1 ----------------------

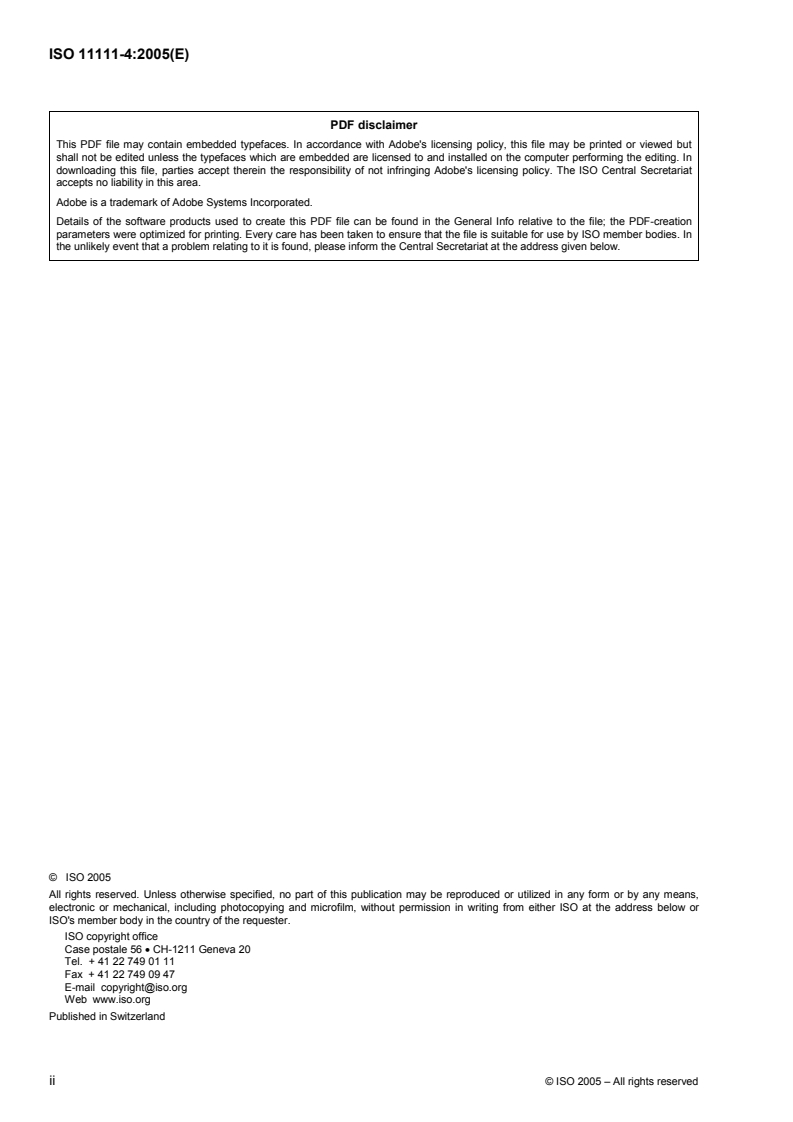

ISO 11111-4:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2005 – All rights reserved

---------------------- Page: 2 ----------------------

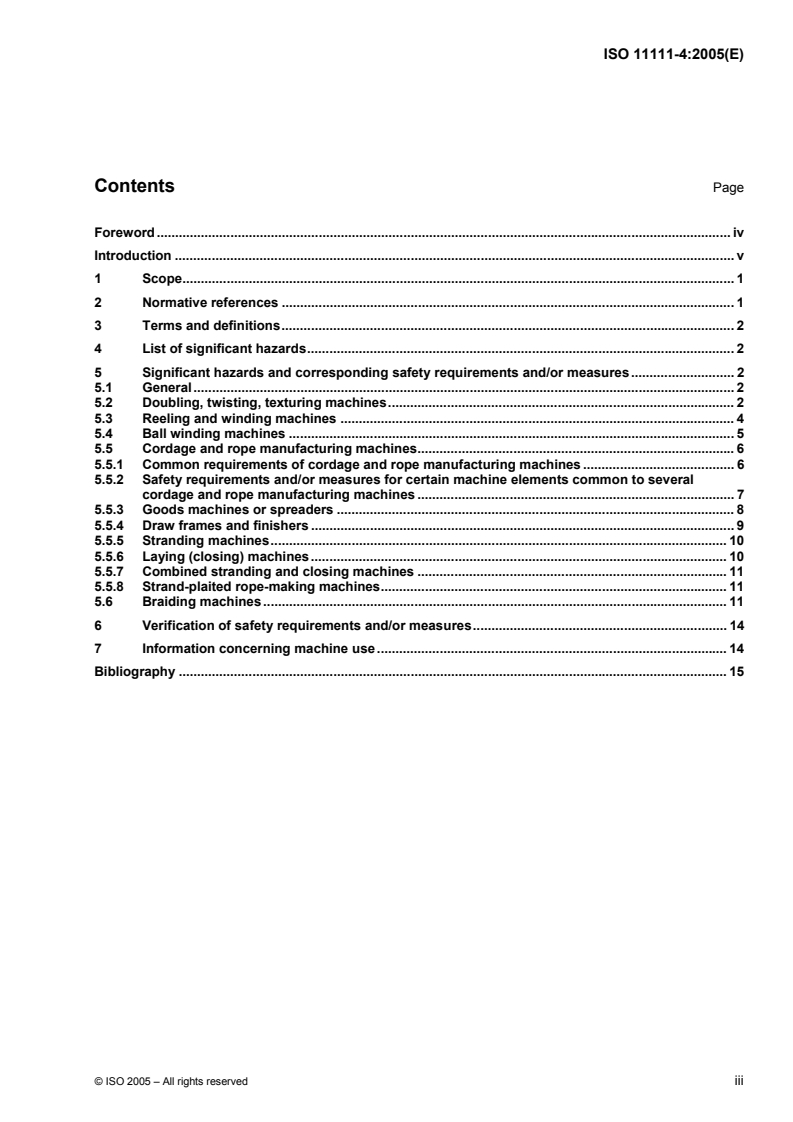

ISO 11111-4:2005(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 2
4 List of significant hazards. 2
5 Significant hazards and corresponding safety requirements and/or measures. 2
5.1 General. 2
5.2 Doubling, twisting, texturing machines. 2
5.3 Reeling and winding machines . 4
5.4 Ball winding machines . 5
5.5 Cordage and rope manufacturing machines. 6
5.5.1 Common requirements of cordage and rope manufacturing machines . 6
5.5.2 Safety requirements and/or measures for certain machine elements common to several
cordage and rope manufacturing machines . 7
5.5.3 Goods machines or spreaders . 8
5.5.4 Draw frames and finishers . 9
5.5.5 Stranding machines. 10
5.5.6 Laying (closing) machines. 10
5.5.7 Combined stranding and closing machines . 11
5.5.8 Strand-plaited rope-making machines. 11
5.6 Braiding machines. 11
6 Verification of safety requirements and/or measures. 14
7 Information concerning machine use . 14
Bibliography . 15

© ISO 2005 – All rights reserved iii

---------------------- Page: 3 ----------------------

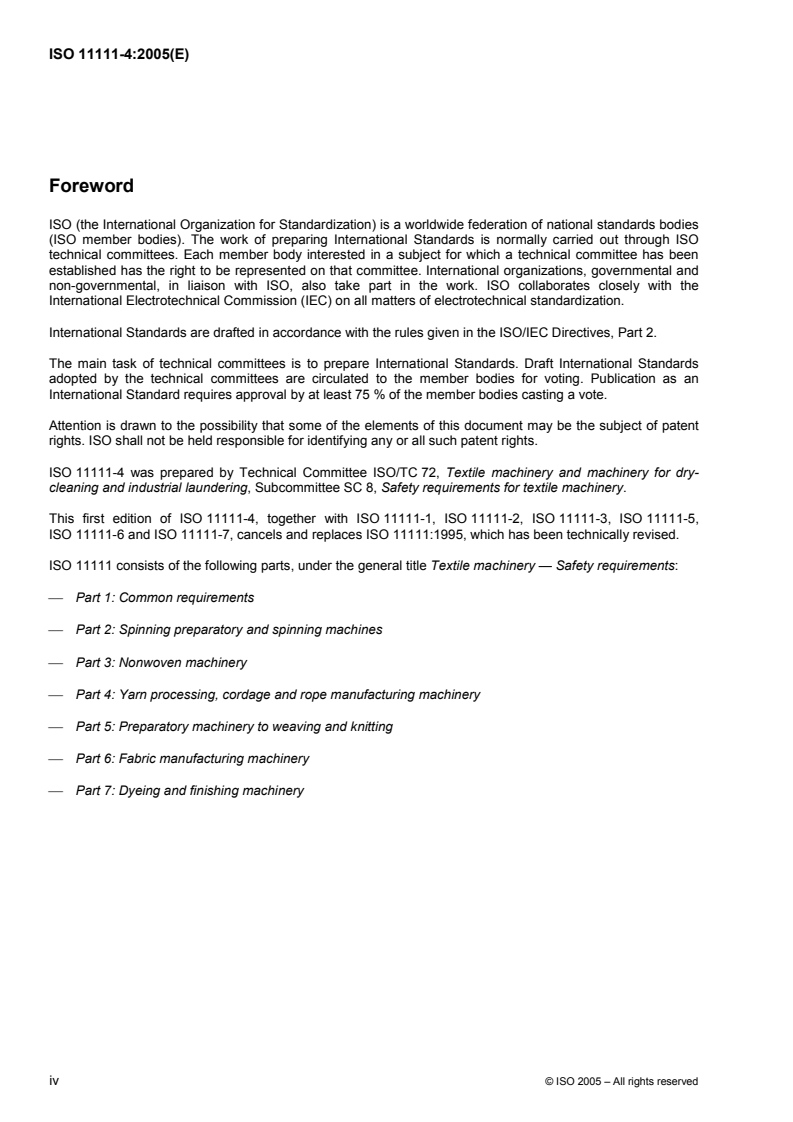

ISO 11111-4:2005(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 11111-4 was prepared by Technical Committee ISO/TC 72, Textile machinery and machinery for dry-
cleaning and industrial laundering, Subcommittee SC 8, Safety requirements for textile machinery.
This first edition of ISO 11111-4, together with ISO 11111-1, ISO 11111-2, ISO 11111-3, ISO 11111-5,
ISO 11111-6 and ISO 11111-7, cancels and replaces ISO 11111:1995, which has been technically revised.
ISO 11111 consists of the following parts, under the general title Textile machinery — Safety requirements:
 Part 1: Common requirements
 Part 2: Spinning preparatory and spinning machines
 Part 3: Nonwoven machinery
 Part 4: Yarn processing, cordage and rope manufacturing machinery
 Part 5: Preparatory machinery to weaving and knitting
 Part 6: Fabric manufacturing machinery
 Part 7: Dyeing and finishing machinery
iv © ISO 2005 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 11111-4:2005(E)
Introduction
ISO 11111-1 to ISO 11111-7 were prepared simultaneously by ISO/TC 72 and CEN/TC 214 and adopted
under the Vienna Agreement in order to obtain identical standards on technical safety requirements for the
design and construction of textile machinery.
ISO 11111 as a whole is intended for use by any person concerned with the safety of textile machinery, for
example, textile machinery designers, manufacturers, and systems integrators. It is also of interest to users of
textile machines and safety experts.
This document is a type C standard as stated in ISO 12100-1. The various parts of ISO 11111 deal with
significant hazards generated by machines used in the textile industry. The machinery concerned and the
extent to which hazards are covered are indicated in the scope of this standard.
When provisions of this type C standard are different from those which are stated in type A or B standards, the
provisions of this type C standard take precedence.
For hazards of machines or machine elements under consideration not dealt with in the relevant part of
ISO 11111, the designer is to perform a risk assessment according to ISO 14121 and evolve means for
reducing the risk from significant hazards.
This part of ISO 11111 is intended to be used in conjunction with ISO 11111-1. As far as possible, the
requirements of this part of ISO 11111 are treated by way of reference to Clauses 5 and 6 of ISO 11111-1.
Clause 5 of ISO 11111-1 contains safety requirements and/or measures for frequently occurring hazards of
textile machinery which apply whenever referred to in this part of ISO 11111, while Clause 6 describes
significant hazards and corresponding safety requirements and/or measures for certain machine elements and
their combinations (e.g. rollers), which also apply wherever referred to in this part of ISO 11111.

© ISO 2005 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 11111-4:2005(E)

Textile machinery — Safety requirements —
Part 4:
Yarn processing, cordage and rope manufacturing machinery
1 Scope
This part of ISO 11111 is intended to be used in conjunction with ISO 11111-1. It specifies significant hazards
and corresponding safety requirements and/or measures for yarn processing, cordage and rope
manufacturing machinery. By taking into account the scope of ISO 11111-1 as far as is relevant, this part of
ISO 11111 is applicable to all machinery, plant and related equipment intended to be used for doubling,
twisting, texturing, reeling, winding, ball winding, cordage, rope manufacturing and braiding, as specified in
Clause 5.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 9902-1, Textile machinery — Noise test code — Part 1: Common requirements
ISO 9902-4, Textile machinery — Noise test code — Part 4: Yarn processing, cordage and rope
manufacturing machinery
ISO 11111-1:2005, Textile machinery — Safety requirements — Part 1: Common requirements
ISO 11111-2:2005, Textile machinery — Safety requirements — Part 2: Spinning preparatory and spinning
machinery
ISO 13849-1:1999, Safety of machinery — Safety-related parts of control systems — Part 1: General
principles for design
ISO 13852:1996, Safety of machinery — Safety distances to prevent danger zones being reached by the
upper limbs
ISO 13854:1996, Safety of machinery — Minimum gaps to avoid crushing of parts of the human body
ISO 14119:1998, Safety of machinery — Interlocking devices associated with guards — Principles for design
and selection
EN 1760-2, Safety of machinery — Pressure sensitive protective devices — Part 2: General principles for the
design and testing of pressure sensitive edges and pressure sensitive bars
EN 1760-3:2004, Safety of machinery — Pressure sensitive protective devices — Part 3: General principles
for the design and testing of pressure sensitive bumpers, plates, wires and similar devices
© ISO 2005 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 11111-4:2005(E)
3 Terms and definitions
For the purposes of this part of ISO 11111, the terms and definitions given in ISO 11111-1 apply.
4 List of significant hazards
Significant hazards found in yarn processing, cordage and rope manufacturing machines which are common
with those frequently occurring with other textile machines or with machine elements of other textile machines
shall be considered in accordance with ISO 11111-1:2005, Clauses 5 and 6, whenever referred to under the
heading “General safety requirements” in Clause 5 of this part of ISO 11111. Significant hazards which are
particular to yarn processing, cordage and rope manufacturing machines are considered as “Specific hazards”
in Clause 5 of this part of ISO 11111.
Before using this part of ISO 11111, it is important to carry out a check to ascertain that the specific machine
has the significant hazards identified.
NOTE The significant hazards of yarn processing, cordage and rope manufacturing machines are always considered
in conjunction with safety requirements.
5 Significant hazards and corresponding safety requirements and/or measures
5.1 General
Machinery shall conform to the safety requirements of ISO 11111-1:2005, Clauses 5 and 6, whenever referred
to under the heading “General safety requirements” of this Clause 5 and shall conform to the additional
“Specific safety requirements” of this Clause 5.
5.2 Doubling, twisting, texturing machines
Doubling machines, twisting machines (e.g. flyer doubling and twisting frames, ring doubling and twisting
machines, two-for-one twisters, uptwisters, novelty twisters, draw twisters, draw winders and similar
machines) are used to ply and twist yarns.
Texturing machines (e.g. false-twist texturing machines, air texturing machines and other texturing machines)
are used to crimp continuous filament yarns.
General safety requirements
The safety requirements and/or measures shall be in accordance with Table 1.
2 © ISO 2005 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 11111-4:2005(E)
Table 1 — General safety requirements relating to doubling, twisting
and texturing machines
Reference
Application
ISO 11111-1:2005
All machines:

Electrical equipment in general 5.4.2.1 and 5.4.2.2
Electrical control systems 5.4.2.3
Starting and stopping 5.4.2.4
Reduction of risks by design 5.3.2
Reduction of risks by safeguarding 5.3.3
Table 2
 with guards
Table 3
 with safety devices
Noise 5.4.7, 7, 8.2
Fire 5.4.11
Ergonomics 5.4.13
Devices for special operation 5.5
Fitting of parts 5.8
Particular machine elements:
Drive and transmission enclosures 6.2
Machine elements which normally do not require safeguarding, in 6.4
particular, feed rollers, spindles, false-twist devices, thread guides
Rollers 6.5
Rotating shafts 6.6
Automatic machines and equipment 6.21

Specific hazards
Mechanical, from the rotating spindles, flyers, laps of yarn, loops of strong yarn, knives for removal of laps, in
particular, cutting, entanglement, impact.
Specific risks
Frequent access during normal operation, particularly at start-up or during mending of broken ends, and
special operation, including the removal of laps, leading to high probability of light-to-moderate injury.
Specific safety requirements
a) For flyers used in heavy-duty twisting, particularly bast fibre processing, ISO 11111-2:2005, 5.7.8 shall
apply. In addition, the frame shall be provided with fixed guards at both ends and guards below the flyer-
guards to prevent access from the sides or beneath the movable guards. For bobbins and bobbin
spindles used in heavy-duty twisting, the requirements given in 5.5.2.1 shall apply.
b) If pushbuttons are used as an emergency stopping device, there should be one on each end section, at
least.
c) Information relating to safe methods for threading-up and removal of laps shall be provided in the
instruction handbook in accordance with ISO 11111-1:2005, 8.2.
© ISO 2005 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 11111-4:2005(E)
5.3 Reeling and winding machines
Reeling and winding machines are used to package thread or yarn in the form of a hank, bobbin or cheese
either for further processing or for sale.
General safety requirements
The safety requirements and/or measures shall be in accordance with Table 2.
Table 2 — General safety requirements relating to reeling and winding machines
Reference
Application
ISO 11111-1:2005
All machines:

Electrical equipment in general 5.4.2.1 and 5.4.2.2
Electrical control systems 5.4.2.3
Starting and stopping 5.4.2.4
Reduction of risks by design 5.3.2
Reduction of risks by safeguarding 5.3.3
 with guards Table 2
Table 3
 with safety devices
Noise 5.4.7, 7., 8.2
Fire 5.4.11
Ergonomics 5.4.13
Devices for special operation 5.5
Fitting of parts 5.8
Particular machine elements:
Drive and transmission enclosures 6.2
Machine elements which do not require safeguarding in 6.4
particular, thread guides
Rollers 6.5
Rotating shafts 6.6
Conveyors, including the conveyors of the cop preparation 6.10
system and the doffing system
Automatic machines and equipment 6.21

Specific hazards
Mechanical from loops of strong yarn, laps, knives for removal of laps; from the automatic knotter or splicer
unit and doffer unit; from the automated knitting or splicing mechanism; from the reels.
Specific risks
Access during normal operation, particularly threading-up, and during special operation, particularly removal
of laps, leading to high probability of minor to moderate injury.
4 © ISO 2005 – All rights reserved

---------------------- Page: 9 ----------------------
ISO 11111-4:2005(E)
Specific safety requirements
a) Information relating to safe methods for threading-up, particularly of strong threads and yarns, removal of
laps and elimination of process faults shall be provide
...

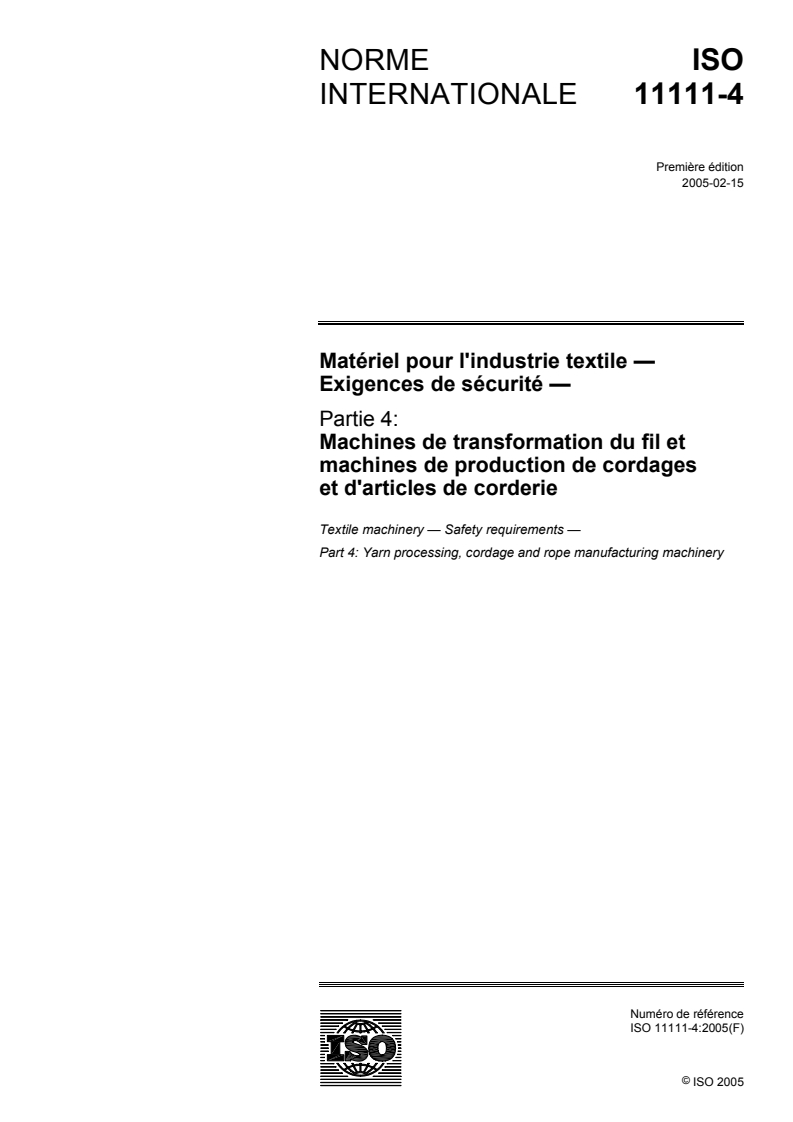

NORME ISO
INTERNATIONALE 11111-4
Première édition
2005-02-15


Matériel pour l'industrie textile —
Exigences de sécurité —
Partie 4:
Machines de transformation du fil et
machines de production de cordages
et d'articles de corderie
Textile machinery — Safety requirements —
Part 4: Yarn processing, cordage and rope manufacturing machinery





Numéro de référence
ISO 11111-4:2005(F)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 11111-4:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2005 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 11111-4:2005(F)

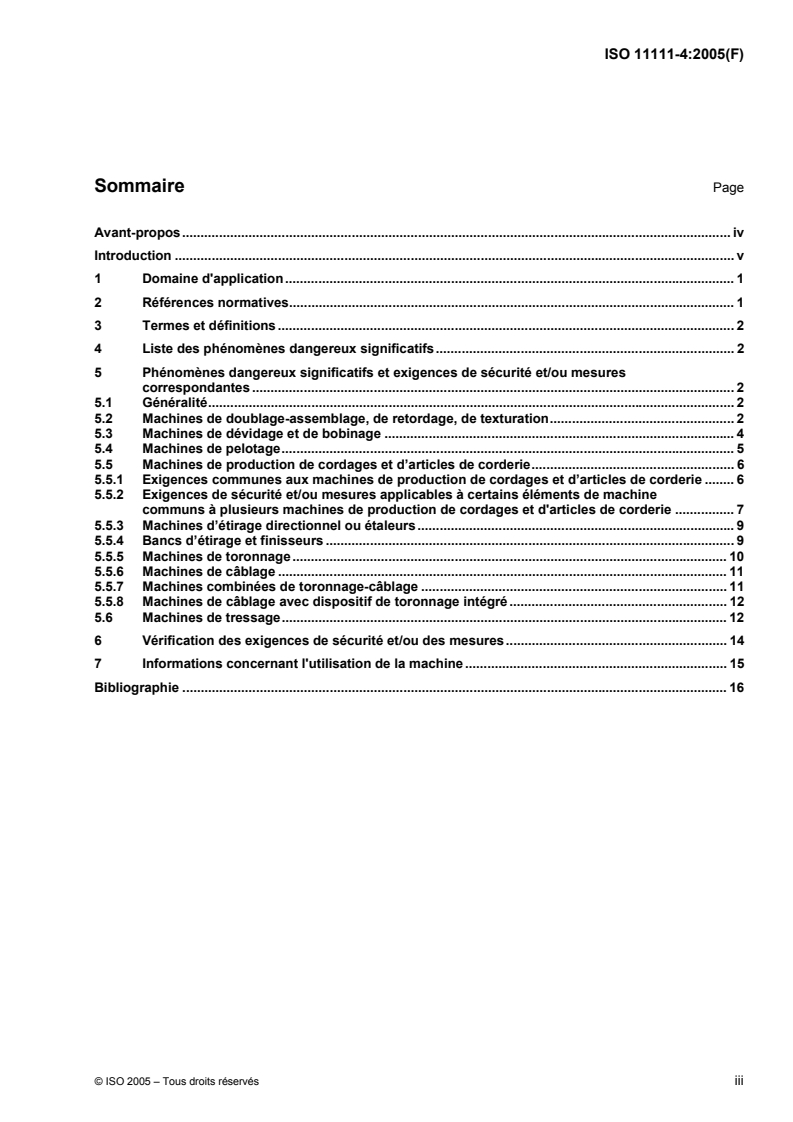

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 2
4 Liste des phénomènes dangereux significatifs. 2
5 Phénomènes dangereux significatifs et exigences de sécurité et/ou mesures
correspondantes . 2
5.1 Généralité. 2
5.2 Machines de doublage-assemblage, de retordage, de texturation. 2
5.3 Machines de dévidage et de bobinage . 4
5.4 Machines de pelotage. 5
5.5 Machines de production de cordages et d’articles de corderie. 6
5.5.1 Exigences communes aux machines de production de cordages et d’articles de corderie . 6
5.5.2 Exigences de sécurité et/ou mesures applicables à certains éléments de machine
communs à plusieurs machines de production de cordages et d'articles de corderie . 7
5.5.3 Machines d’étirage directionnel ou étaleurs. 9
5.5.4 Bancs d’étirage et finisseurs . 9
5.5.5 Machines de toronnage. 10
5.5.6 Machines de câblage . 11
5.5.7 Machines combinées de toronnage-câblage . 11
5.5.8 Machines de câblage avec dispositif de toronnage intégré. 12
5.6 Machines de tressage. 12
6 Vérification des exigences de sécurité et/ou des mesures. 14
7 Informations concernant l'utilisation de la machine . 15
Bibliographie . 16

© ISO 2005 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 11111-4:2005(F)

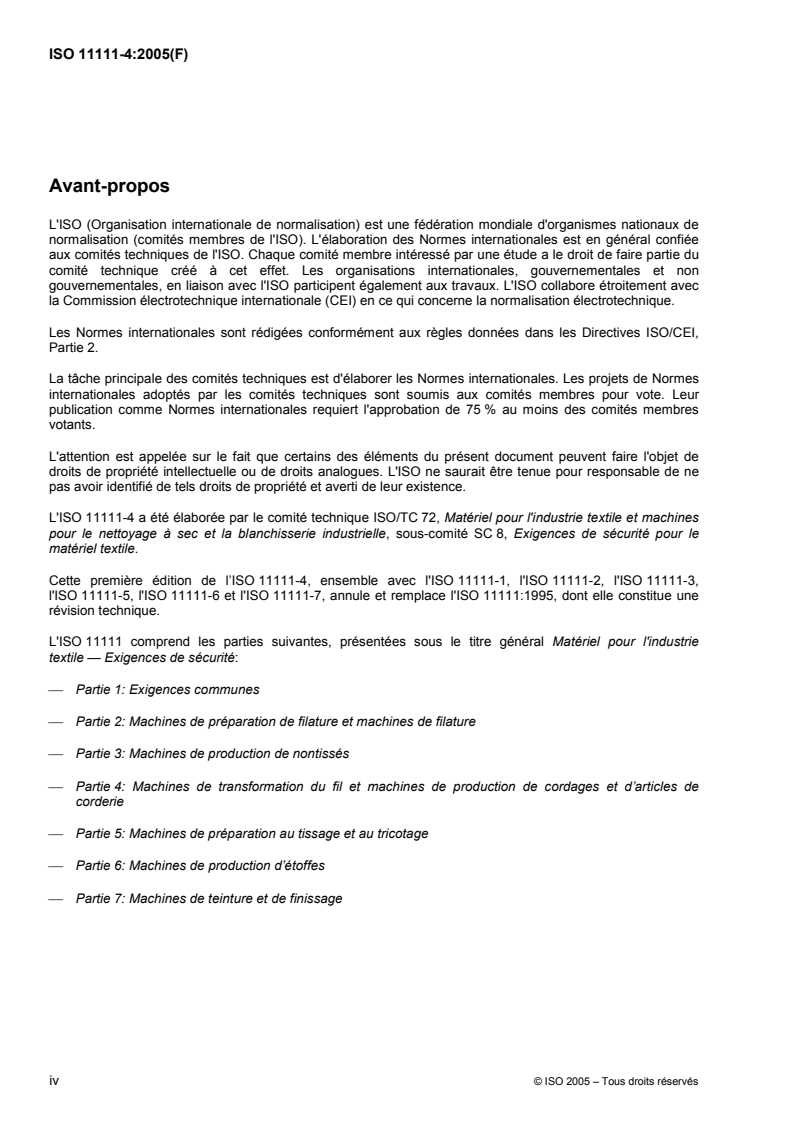

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 11111-4 a été élaborée par le comité technique ISO/TC 72, Matériel pour l'industrie textile et machines
pour le nettoyage à sec et la blanchisserie industrielle, sous-comité SC 8, Exigences de sécurité pour le
matériel textile.
Cette première édition de l’ISO 11111-4, ensemble avec l'ISO 11111-1, l'ISO 11111-2, l'ISO 11111-3,
l'ISO 11111-5, l'ISO 11111-6 et l'ISO 11111-7, annule et remplace l'ISO 11111:1995, dont elle constitue une
révision technique.
L'ISO 11111 comprend les parties suivantes, présentées sous le titre général Matériel pour l'industrie
textile — Exigences de sécurité:
 Partie 1: Exigences communes
 Partie 2: Machines de préparation de filature et machines de filature
 Partie 3: Machines de production de nontissés
 Partie 4: Machines de transformation du fil et machines de production de cordages et d’articles de
corderie
 Partie 5: Machines de préparation au tissage et au tricotage
 Partie 6: Machines de production d’étoffes
 Partie 7: Machines de teinture et de finissage

iv © ISO 2005 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 11111-4:2005(F)
Introduction
L’ISO 11111-1 à l’ISO 11111-7 ont été préparées simultanément par l’ISO/TC 72 et par le CEN/TC 214 et
adoptées dans le cadre de l’accord de Vienne en vue d’obtenir des normes identiques sur les exigences de
sécurité du matériel textile.
L’ISO 11111 est destinée à être utilisée par toute personne concernée par la sécurité du matériel textile, par
exemple les concepteurs de matériel textile, constructeurs, utilisateurs et ensembliers. Elle présente
également un intérêt pour les utilisateurs de machines textiles et pour les experts en sécurité.
Ce document est une norme de type C comme indiqué dans l’ISO 12100-1. Les différentes parties de
l’ISO 11111 traitent des phénomènes dangereux significatifs les plus fréquents engendrés par les machines
utilisées dans l’industrie textile. Le matériel concerné et l’étendue à laquelle les phénomènes dangereux sont
couverts sont indiqués dans le domaine d’application de cette norme.
Quand les dispositions de cette norme de type C sont différentes de celles qui sont indiquées dans des
normes de type A et B, les dispositions de cette norme de type C prévalent.
Pour les machines ou éléments de machines non traités dans les parties correspondantes de l’ISO 11111, le
concepteur doit établir une évaluation du risque selon l’ISO 14121 et élaborer les moyens pour réduire le
risque des phénomènes dangereux.
La présente partie de l’ISO 11111 est à utiliser conjointement avec l’ISO 11111-1. Autant que possible, les
exigences de la présente partie de l’ISO 11111 sont traitées par voie de références aux Articles 5 et 6 de
l’ISO 11111-1:2005. L’Article 5 de l’ISO 11111-1:2005 contient des exigences de sécurité et/ou des mesures
pour les phénomènes dangereux se rencontrant fréquemment sur le matériel textile qui s’applique chaque fois
qu’il y est fait référence dans la présente partie de l’ISO 11111. L’Article 6 de l’ISO 11111-1:2005 décrit les
phénomènes dangereux significatifs et les exigences de sécurité correspondantes et/ou les mesures pour
certains éléments de machine et leurs combinaisons (par exemple les rouleaux), qui s’applique chaque fois
qu’il y est fait référence dans la présente partie de l’ISO 11111.
© ISO 2005 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11111-4:2005(F)

Matériel pour l'industrie textile — Exigences de sécurité —
Partie 4:
Machines de transformation du fil et machines de production de
cordages et d'articles de corderie
1 Domaine d'application
La présente partie de l’ISO 11111 est destinée à être utilisée conjointement avec l’ISO 11111-1. Elle spécifie
les phénomènes dangereux significatifs et les exigences et/ou les mesures de sécurité correspondantes pour
les machines de transformation du fil et les machines de production de cordages et d’articles de corderie.
Prenant en compte le domaine d’application de l’ISO 11111-1 s'il convient, la présente partie de l’ISO 11111
est applicable à toutes les machines, installations ainsi qu’aux matériels associés destinés à être utilisés pour
le doublage, le retordage, la texturation, le dévidage, le bobinage, le pelotonnage, la fabrication de cordages
et d’articles de corderie, et le tressage, tels que spécifiés dans l’Article 5.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 9902-1, Matériel pour l'industrie textile — Code d'essai acoustique — Partie 1: Exigences communes
ISO 9902-4, Matériel pour l'industrie textile — Code d'essai acoustique — Partie 4: Machines de
transformation du fil et machines de production de cordages et articles de corderie
ISO 11111-1:2005, Matériel pour l’industrie textile — Exigences de sécurité — Partie 1: Exigences communes
ISO 11111-2:2005, Matériel pour l’industrie textile — Exigences de sécurité — Partie 2: Machines de
préparation de filature et machines de filature
ISO 13849-1:1999, Sécurité des machines — Parties des systèmes de commande relatives à la sécurité —
Partie 1: Principes généraux de conception
ISO 13852:1996, Sécurité des machines — Distances de sécurité pour empêcher l’atteinte des zones
dangereuses par les membres supérieurs
ISO 13854:1996, Sécurité des machines — Écartements minimaux pour prévenir les risques d’écrasement de
parties du corps humain
ISO 14119:1998, Sécurité des machines — Dispositifs de verrouillage associés à des protecteurs — Principes
de conception et de choix
EN 1760-2, Sécurité des machines — Dispositifs de protection sensibles à la pression — Partie 2: Principes
généraux de conception et d'essais des bords et barres sensibles à la pression
© ISO 2005 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 11111-4:2005(F)
EN 1760-3:2004, Sécurité des machines — Dispositifs de protection sensibles à la pression — Partie 3:
Principes généraux de conception et d'essai des pare-chocs, plaques, câbles et dispositifs analogues
sensibles à la pression
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 11111-1 s'appliquent.
4 Liste des phénomènes dangereux significatifs
Les phénomènes dangereux significatifs des machines de transformation du fil et les machines de production
de cordages et d’articles de corderie qui sont communs avec ceux qui se produisent fréquemment sur
d’autres machines textiles ou d’autres éléments de machines textiles sont considérés dans les Articles 5 et 6
de l’ISO 11111-1:2005, chaque fois qu’ils se reportent aux «Exigences générales de sécurité» de l’Article 5 de
la présente partie de l’ISO 11111. Les phénomènes dangereux significatifs qui sont particuliers aux machines
de transformation du fil et aux machines de production de cordages et d’articles de corderie sont considérés
comme «Phénomènes dangereux particuliers» et traités dans l’Article 5 de la présente partie de l’ISO 11111.
Avant d’utiliser la présente partie de l’ISO 11111, il est important d'effectuer une vérification pour s'assurer
que les phénomènes dangereux significatifs de la machine sont identifiés.
NOTE Les phénomènes dangereux significatifs des machines de transformation du fil et des machines de production
de cordages et d’articles de corderie sont toujours considérés en relation avec les exigences de sécurité.
5 Phénomènes dangereux significatifs et exigences de sécurité et/ou mesures
correspondantes
5.1 Généralité
Les machines doivent se conformer aux exigences de sécurité des Articles 5 et 6 de l’ISO 11111-1:2005,
chaque fois qu’ils se reportent aux «Exigences générales de sécurité» de l’Article 5 de la présente partie de
l’ISO 11111, et doivent se conformer aux «Exigences de sécurité particulières» supplémentaires du présent
Article 5.
5.2 Machines de doublage-assemblage, de retordage, de texturation
Des machines de doublage et de retordage (par exemple les bancs de doublage et de retordage à ailettes, les
machines de doublage et de retordage à anneaux, les machines de double torsion, les moulins, les machines
de retordage pour fil fantaisie, les étireuses-retordeuses, les étireuses-bobineuses et les machines similaires)
sont utilisées pour assembler et retordre les fils.
Les machines à texturer (par exemple les machines à texturer à fausse torsion, les machines à texturer par air
et les autres machines à texturer) sont utilisées pour onduler les fils continus.
Exigences générales de sécurité
Les exigences de sécurité et/ou les mesures données dans le Tableau 1 doivent s'appliquer.
Phénomènes dangereux particuliers
Phénomènes mécaniques dus à la rotation des broches, ailettes, enroulements de fil, boucles de gros fil,
couteaux d’enlèvement des enroulements, en particulier coupure, happement, choc.
2 © ISO 2005 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 11111-4:2005(F)
Tableau 1 — Exigences générales de sécurité relatives aux machines de doublage,
de retordage et de texturation
Référence à
Application
l’ISO 11111-1:2005
Toutes les machines:
Équipement électrique en général 5.4.2.1 et 5.4.2.2
Systèmes de commande électrique 5.4.2.3
Mise en marche et arrêt 5.4.2.4
Réduction des risques à la conception 5.3.2
Réduction des risques par protection 5.3.3
Tableau 2
 avec protecteurs
Tableau 3
 avec dispositifs de sécurité
Bruit 5.4.7; 7; 8.2
Feu 5.4.11
Ergonomie 5.4.13
Dispositifs pour une opération particulière 5.5
Montage de pièces 5.8
Éléments de machine particuliers:

Carter des organes de commande et de transmission 6.2
Éléments de machines ne nécessitant normalement
pas de mesures de protection, en particulier les
cylindres d'alimentation, broches, dispositifs de fausse
torsion, guide-fil 6.4
Rouleaux 6.5
Arbres en rotation 6.6
Machines et dispositifs automatiques 6.21

Risques spécifiques
Accès fréquent en fonctionnement normal, particulièrement à l’enfilage, la réparation des fils cassés et lors
d’opérations spéciales notamment, enlèvement des enroulements conduisant à une haute probabilité de
blessure légère ou modérée.
Exigences de sécurité particulières
a) Pour les ailettes utilisées pour le retordage à haute résistance, en particulier pour les fibres libériennes,
l’ISO 11111-2:2005, 5.7.8, doit s’appliquer. En complément, des protecteurs doivent être montés à
chaque extrémité du banc (protecteurs fixes) et sous les protecteurs d'ailettes pour empêcher tout accès
sur les côtés ou sous les protecteurs mobiles. Pour les bobines et supports de bobines utilisés pour le
retordage à haute résistance, les exigences données en 5.5.2.1 doivent s'appliquer.
b) Si des boutons poussoir type champignon sont utilisés comme arrêt d’urgence, il doit y en avoir au moins
un à chaque extrémité.
c) Les renseignements relatifs aux méthodes sûres d'enfilage et d'enlèvement des enroulements doivent
être fournis dans la notice d'instructions (voir l’ISO 11111-1:2005, 8.2).
© ISO 2005 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 11111-4:2005(F)
5.3 Machines de dévidage et de bobinage
Les machines de dévidage et de bobinage sont utilisées pour conditionner le fil fini ou brut sous forme
d'écheveau, de bobine ou de pelote en vue d'un traitement ultérieur ou de la vente.
Exigences générales de sécurité
Les exigences de sécurité et/ou les mesures données dans le Tableau 2 doivent s'appliquer.
Tableau 2 — Exigences générales de sécurité relatives
aux machines de dévidage et de bobinage
Référence à
Application
l’ISO 11111-1:2005
Toutes les machines:
Équipement électrique en général 5.4.2.1 et 5.4.2.2
Systèmes de commande électrique 5.4.2.3
Mise en marche et arrêt 5.4.2.4
Réduction des risques à la conception 5.3.2
Réduction des risques par protection 5.3.3
 avec protecteurs Tableau 2
 avec dispositifs de sécurité Tableau 3
Bruit 5.4.7; 7; 8.2
Feu 5.4.11
Ergonomie 5.4.13
Dispositifs pour une opération particulière 5.5
Montage de pièces 5.8
Éléments de machine particuliers:
Carter des organes de commande et de transmission 6.2
Éléments de machines ne nécessitant normalement
pas une protection, par exemple guide-fil 6.4
Rouleaux 6.5
Arbres en rotation 6.6
Convoyeurs, y compris les convoyeurs du système de
préparation des fuseaux de filature et du système de
levée 6.10
Machines et dispositifs automatiques 6.21
Phénomènes dangereux particuliers
Phénomènes mécaniques dus aux boucles de gros fils, aux enroulements, aux couteaux servant à enlever les
enroulements de fils; dus aux machines à rattacher ou à épisser automatiques et au système de levée; dus au
mécanisme à rattacher ou à épisser automatique; dus aux bobines.
Risques particuliers
Accès en fonctionnement normal, en particulier lors de l'enfilage, et durant une opération particulière,
notamment l'enlèvement des enroulements de fils, conduisant à une haute probabilité de blessure légère à
modérée.
4 © ISO 2005 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 11111-4:2005(F)
Exigences de sécurité particulières
a) Les renseignements relatifs aux méthodes sûres d'enfilage, en particulier en ce qui concerne les gros fils,
d'enlèvement des enroulements et d'élimination des défauts de fabrication, devront être fournis dans la
notice d'instructions.
b) Les points présentant des risques d'écrasement et de cisaillement entre le dispositif de nouage ou
d'épissage, l'unité de levée et les éléments fixes doivent être protégés. Pour des systèmes mobiles, on
pourra avoir recours à des dispositifs sensibles (par exemple des barres sensibles selon l’EN 1760-2 ou
plaques sensibles selon l’EN 1760-3 sur chacun des côtés et sur la hauteur totale du chariot).
c) Le mécanisme automatique de nouage et d'épissage doit être protégé (par exemple au moyen
d'enceintes protectrices fixes ou mobiles verrouillées).
d) Sur les bobinoirs, les faces du dispositif de bobinage doivent être protégées (par exemple au moyen de
protecteurs fixes ou mobiles
...
