Solid biofuels — Fuel specifications and classes — Part 8: Graded thermally treated and densified biomass fuels

ISO/TS 17225-8:2016 determines the fuel quality classes and specifications of graded densified solid biofuels produced from thermally treated biomass for non-industrial and industrial use. This document covers pellets and briquettes produced from the following raw materials (see ISO 17225‑1:2014, Table 1): - 1.1 Forest, plantation and other virgin wood; - 1.2 By-products and residues from wood processing industry; - 1.3.1 Chemically untreated used wood; - 2. Herbaceous biomass; - 3. Fruit biomass; - 4. Aquatic biomass. Subcategories of the above stated raw materials are included. ISO/TS 17225-8:2016 does not consider products, which are marketed as charcoal or as charcoal products. For these products, ISO 17225‑1:2014, Table 14 shall apply. NOTE 1 For thermally treated powder, ISO 17225‑1:2014, Table 15 or Table 16 may be used for specification. NOTE 2 Health, safety and environmental issues for solid biofuels are important and need special attention; however, they are outside the scope of this document.

Biocombustibles solides — Classes et spécifications des combustibles — Partie 8: Combustibles de biomasses traitées thermiquement et densifiées

L'ISO 17225-8:2016 détermine les classes de qualité des combustibles et les spécifications des classes de biocombustibles solides densifiés produits à partir de biomasses traitées thermiquement en vue d'une utilisation industrielle et non industrielle. Le présent document traite des granulés et des briquettes produits à partir des matières premières suivantes (voir l'ISO 17225‑1:2014, Tableau 1): - 1.1 Bois de forêt, de plantation et autres matériaux ligneux vierges; - 1.2 Produits dérivés et sous-produits de l'industrie de transformation du bois; - 1.3.1 Bois usagé non traité chimiquement; - 2. Biomasse herbacée; - 3. Biomasse fruitière; - 4. Biomasse aquatique. Les sous-catégories des matières premières mentionnées ci-dessus sont incluses. L'ISO 17225-8:2016 ne prend pas en compte les produits commercialisés sous forme de charbon de bois ou de produits à base de charbon de bois. Pour de tels produits, l'ISO 17225‑1:2014, Tableau 14 doit s'appliquer.

General Information

Status
Published
Publication Date
13-Dec-2016
Current Stage
9092 - International Standard to be revised
Start Date
12-Jul-2021
Completion Date
12-Jul-2021
Ref Project

Buy Standard

Technical specification
ISO/TS 17225-8:2016 - Solid biofuels -- Fuel specifications and classes
English language
14 pages
sale 15% off
Preview
sale 15% off
Preview
Technical specification
ISO/TS 17225-8:2016 - Biocombustibles solides -- Classes et spécifications des combustibles
French language
17 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

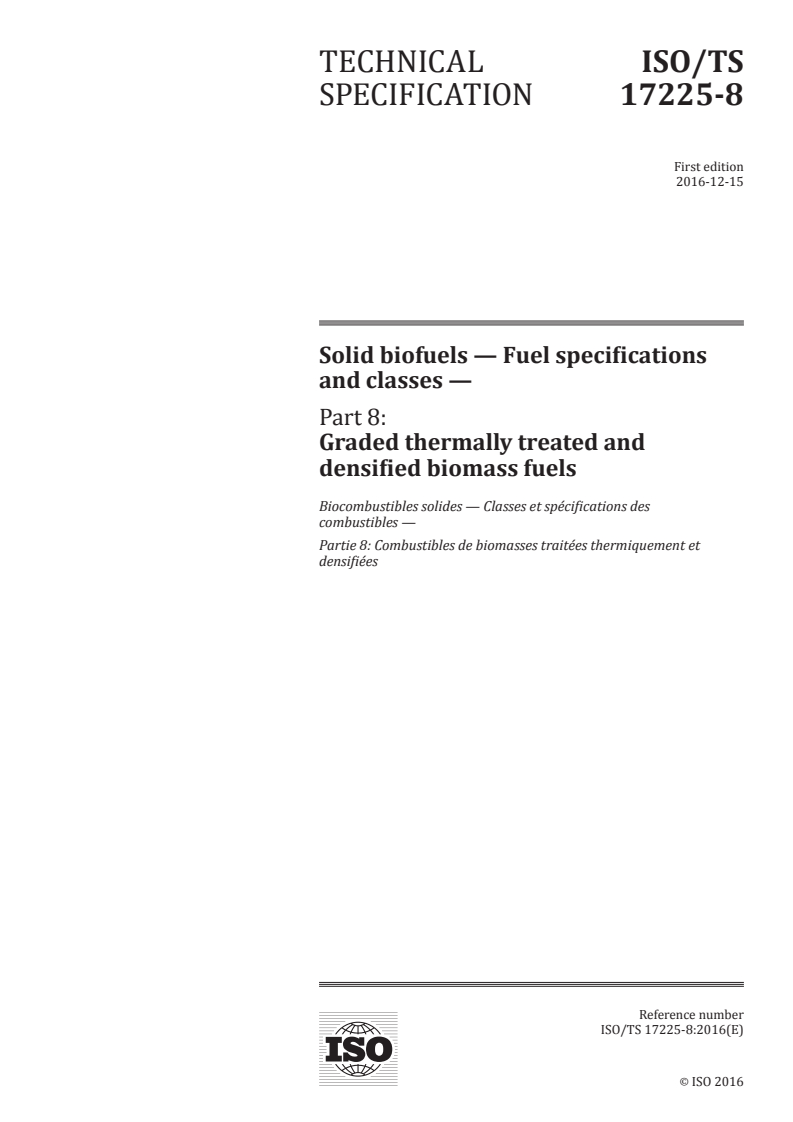

TECHNICAL ISO/TS
SPECIFICATION 17225-8
First edition
2016-12-15
Solid biofuels — Fuel specifications
and classes —
Part 8:
Graded thermally treated and
densified biomass fuels

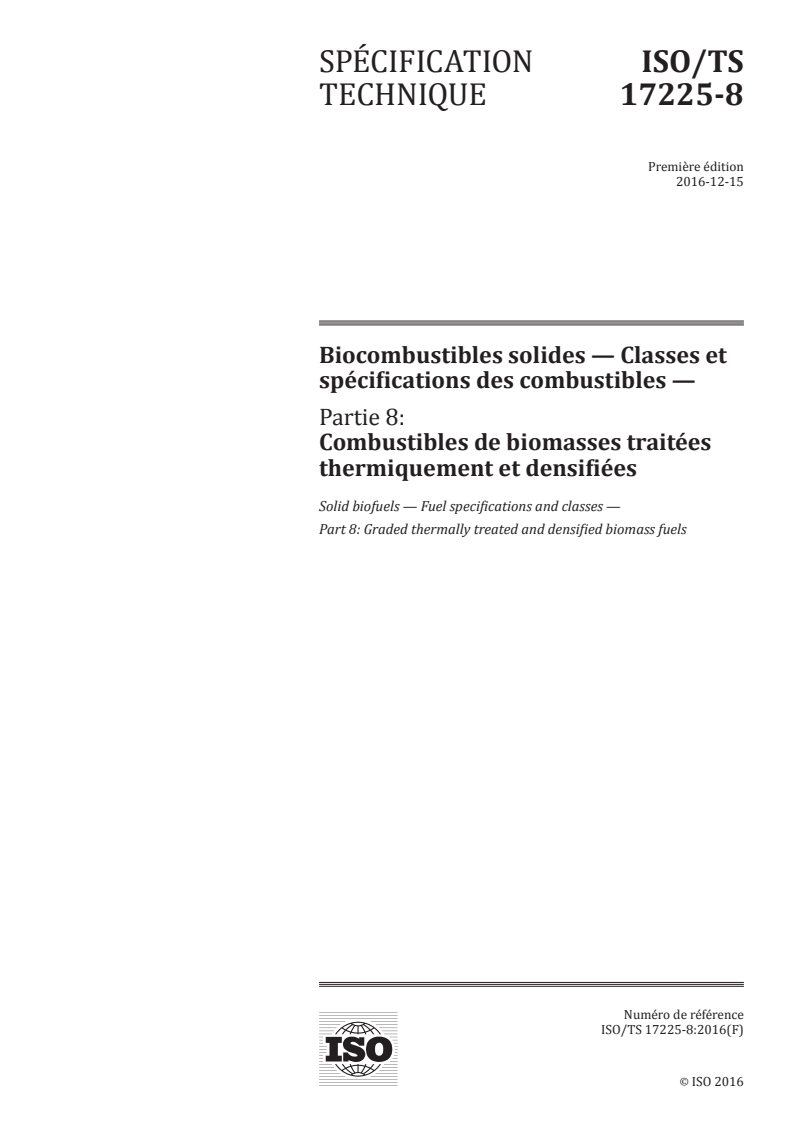

Biocombustibles solides — Classes et spécifications des
combustibles —
Partie 8: Combustibles de biomasses traitées thermiquement et
densifiées
Reference number
ISO/TS 17225-8:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO/TS 17225-8:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/TS 17225-8:2016(E)

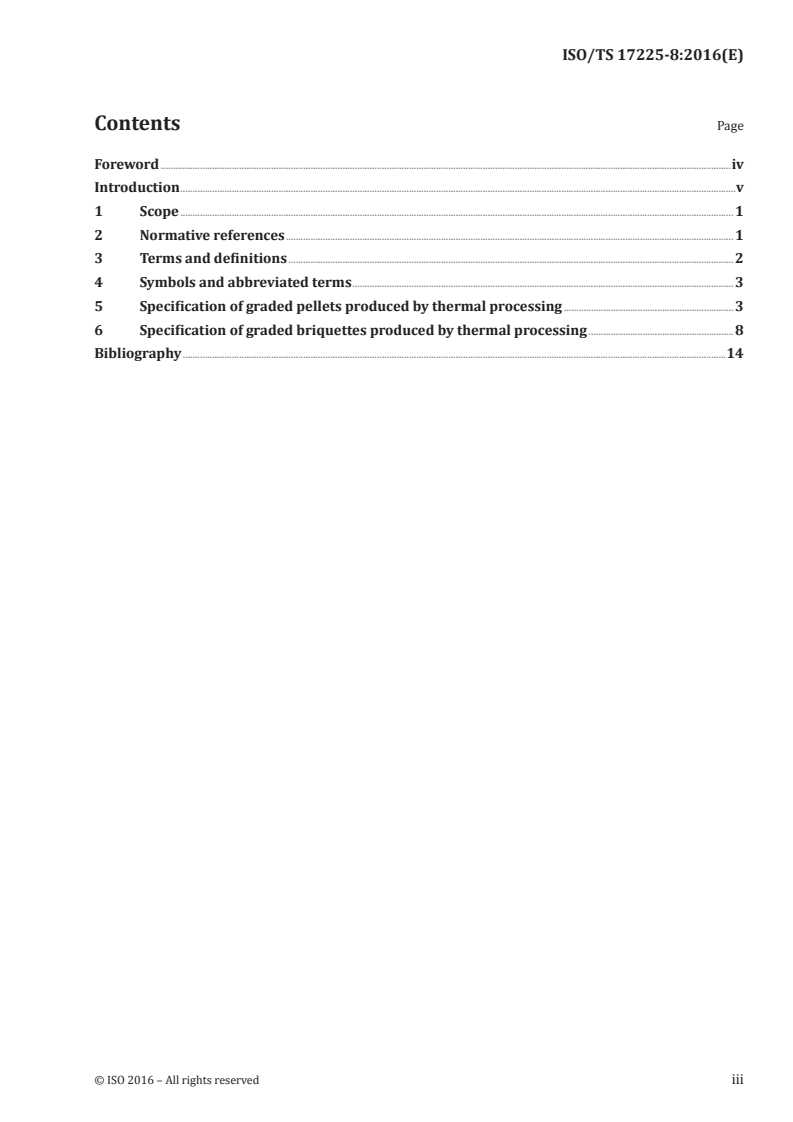

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Symbols and abbreviated terms ........................................................................................................................................................... 3

5 Specification of graded pellets produced by thermal processing .....................................................................3

6 Specification of graded briquettes produced by thermal processing ...........................................................8

Bibliography .............................................................................................................................................................................................................................14

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/TS 17225-8:2016(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 238, Solid biofuels.
A list of all parts in the ISO 17225 series can be found on the ISO website.
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/TS 17225-8:2016(E)
Introduction

The objective of this document is to provide unambiguous and clear classification principles for solid

biofuels, to serve as a tool to enable efficient trading of biofuels, to enable good understanding between

seller and buyer as well as to serve as a tool for communication with equipment manufacturers. It will

also facilitate authority permission procedures and reporting.

This document supports the use of thermally treated and densified biomass for household, small

commercial and public building as well as industrial energy generation applications, which require

classified quality.

Thermal treatment includes processes such as torrefaction, steam treatment (explosion pulping),

hydrothermal carbonization and charring, all of which represent different exposure to heat, oxygen,

steam or water. Thermally treated and densified biomass fuels should only be used in appliances with

manufacturer approval.

The household, small commercial and public building applications require specified quality fuel for the

following reasons:

— small-scale equipment does not usually have advanced controls and flue gas cleaning;

— appliances are not generally managed by professional heating engineers or trained plant operators;

— appliances are often located in living and populated districts.

Pellets produced according to this document may be used in pellet stoves, which are tested according

[6] [7]

to European Standard EN 14785 , pellet burners tested according to EN 15270 and pellet boilers

[5]

or integrated-pellet burner systems tested according to EN 303-5 . It is recommended that stove

manufacturers test these products prior to authorizing their use.

For individual contracts, ISO 17225-1 should be used. ISO 17225-1 can be used for specification of

undensified thermally treated material and charcoal.
© ISO 2016 – All rights reserved v
---------------------- Page: 5 ----------------------
TECHNICAL SPECIFICATION ISO/TS 17225-8:2016(E)
Solid biofuels — Fuel specifications and classes —
Part 8:
Graded thermally treated and densified biomass fuels
1 Scope

This document determines the fuel quality classes and specifications of graded densified solid biofuels

produced from thermally treated biomass for non-industrial and industrial use. This document covers

pellets and briquettes produced from the following raw materials (see ISO 17225-1:2014, Table 1):

— 1.1 Forest, plantation and other virgin wood;
— 1.2 By-products and residues from wood processing industry;
— 1.3.1 Chemically untreated used wood;
— 2. Herbaceous biomass;
— 3. Fruit biomass;
— 4. Aquatic biomass.
Subcategories of the above stated raw materials are included.

This document does not consider products, which are marketed as charcoal or as charcoal products.

For these products, ISO 17225-1:2014, Table 14 shall apply.

NOTE 1 For thermally treated powder, ISO 17225-1:2014, Table 15 or Table 16 may be used for specification.

NOTE 2 Health, safety and environmental issues for solid biofuels are important and need special attention;

however, they are outside the scope of this document.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 16948, Solid biofuels — Determination of total content of carbon, hydrogen and nitrogen

ISO 16968, Solid biofuels — Determination of minor elements

ISO 16994, Solid biofuels — Determination of total content of sulfur and chlorine

ISO 17225-1:2014, Solid biofuels — Fuel specifications and classes — Part 1: General requirements

ISO 17828, Solid biofuels — Determination of bulk density
ISO 17829, Solid Biofuels — Determination of length and diameter of pellets

ISO 17831-1, Solid biofuels — Determination of mechanical durability of pellets and briquettes —

Part 1: Pellets
ISO 18122, Solid biofuels — Determination of ash content
ISO 18123, Solid biofuels — Determination of the content of volatile matter
© ISO 2016 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/TS 17225-8:2016(E)
ISO 18125 , Solid biofuels — Determination of calorific value

ISO 18134-1, Solid biofuels — Determination of moisture content — Oven dry method — Part 1: Total

moisture — Reference method

ISO 18134-2, Solid biofuels — Determination of moisture content — Oven dry method — Part 2: Total

moisture — Simplified method

ISO 18846, Solid biofuels — Determination of fines content in quantities of pellets

ISO 18847, Solid biofuels — Determination of particle density of pellets and briquettes

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 16559 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
3.1
pellets made by thermal processing

densified biofuel made from thermally treated solid biomass with or without additives usually with a

cylindrical form, random length typically 5 mm to 40 mm, diameter up to 25 mm and broken ends

EXAMPLE Torrefied biomass, steam exploded biomass, hydrothermally carbonized biomass, charred

biomass.
Note 1 to entry: Drying is not considered thermal treatment in this definition.

Note 2 to entry: Fuel pellets which are produced by applying the thermal treatment after compaction are also

included in this definition.
3.2
briquettes made by thermal processing

densified biofuel made with or without additives in form of cubiform, polyhedral, polyhydric or cylindrical

units with diameter of more than 25 mm produced by compressing thermally treated solid biomass

EXAMPLE Torrefied biomass, steam exploded biomass, hydrothermally carbonized biomass, charred

biomass.
Note 1 to entry: Drying is not considered thermal treatment in this definition.

Note 2 to entry: Fuel briquettes which are produced by applying the thermal treatment after compaction are also

included in this definition.
3.3
commercial application

facility that utilizes solid biofuel burning appliances or equipment that have similar fuel requirements

as residential appliances

Note 1 to entry: Commercial applications should not be confused with industrial applications, which can utilize a

much wider array of materials and may have somewhat different fuel requirements.
[SOURCE: ISO 17225-1:2014, 3.2, modified]
1) To be published.
2 © ISO 2016 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/TS 17225-8:2016(E)
4 Symbols and abbreviated terms

The symbols and abbreviated terms used in this document comply with the SI system of units as far as

possible.
d dry (dry basis)
ar as received
mass fraction in % mass fraction in percentage
A designation for ash content on dry basis, A (mass fraction in %)
BD designation for bulk density as received (kg/m )
D designation for diameter as received, D (mm)
DE designation for particle density as received, DE (g/cm )
DU designation for mechanical durability as received (mass fraction in %)

F designation for amount of fines as received (mass fraction in %, particles less

than 3,15 mm)
L designation for length as received, L (mm)
M designation for moisture content as received on wet basis, M
(mass fraction in %)
Q designation for net calorific value on dry basis, q (MJ/kg or kWh/kg or
d p,net,d
MWh/t) at constant pressure
VM designation for content of volatile matter on dry basis (mass fraction in %)

NOTE 1 1 MJ/kg equals 0,2778 kWh/kg (1 kWh/kg equals 1 MWh/t and 1 MWh/t is 3,6 MJ/kg). 1 g/cm

equals 1 kg/dm . 1 mg/kg equals 0,000 1 % or 1 ppm.

NOTE 2 Designation symbols are used in combination with a number to specify property levels in Table 1 to

Table 4. For designation of chemical properties, chemical symbols like S (sulfur), Cl (chlorine), N (nitrogen) are

used and the property class is added at the end of the symbol.
5 Specification of graded pellets produced by thermal processing

The specification of thermally treated pellets is stated in accordance with Tables 1 and 2 and Figure 1.

The sampling and analysis of the properties shall be carried out in accordance with the methods

mentioned in the normative references.

Property classes TW1H, TW1L, TW2H, TW2L, TW3H and TW3L represent virgin woods and

chemically untreated wood residues. In Table 1, TW1H and TW1L represent fuels which are low in ash

and nitrogen content, while classes TW2H and TW2L have slightly higher ash and TW3H and TW3L

have higher ash and nitrogen content. Property classes TA1, TA2 and TA3 represent non-woody,

chemically untreated herbaceous, fruit and aquatic biomass. TA1, TA2 and TA3 differ in regard to ash,

nitrogen and chlorine content.

The TW1H and TW1L property classes may be used as fuel in residential and other small-scale

combustion equipment, if approved by the manufacturer of the equipment. TA property classes are

mainly to be used in industrial applications.

2) TW = property class for thermally treated woody biomass, H = Q ≥ 21,0 MJ/kg and L = Q < 21,0 MJ/kg.

d d

3) TA = property class for thermally treated non-woody biomass (e.g. agrobiomass).

© ISO 2016 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/TS 17225-8:2016(E)

Chemically treated by-products and residues from wood processing industry (class 1.2.2 in

ISO 17225-1:2014, Table 1) and chemically untreated used wood (class 1.3.1 in ISO 17225-1:2014,

Table 1) are included in classes TW2H, TW2L, TW3H and TW3L as long as they do not contain heavy

metals or halogenated organic compounds more than the typical virgin material values or typical

values of country of origin, unless specified in ISO 17225-1:2014, Annex B. Chemically treated used

wood (class 1.3.2 in ISO 17225-1:2014, Table 1) is not included. In case of raw materials belonging to

1.2.2 (chemically treated wood according to ISO 17225-1:2014, Table 1), the actual origin of the raw

material shall be closely described, e.g. 1.2.2 in ISO 17225-1:2014, Table 1, Residues from laminated

wood production.

EXAMPLE Pellets of classes TW2H, TW2L, TW3H and TW3L may be made of a mass fraction of 99 % of

sawdust from spruce (class 1.2.1.4 in ISO 17225-1:2014, Table 1) and may contain up to 1 % in mass fraction in

glued wood from wood beam production (amount of glue < 0,1 % of mass fraction in glued wood).

Key
D diameter
L length
Figure 1 — Dimension of pellets

If data for chemical or physical properties are available, further analysis may not be required.

To ensure resources are used appropriately and the declaration is accurate, use the most appropriate

measure as follows:

a) using previous measured values or obtained by experience of same raw material;

b) calculation of properties, e.g. by using typical values and considering generally accepted and

documented specific values;
c) carrying out of analysis
1) with simplified methods if available;
2) with reference methods.

The responsibility of the producer or supplier to provide correct and accurate information is exactly

the same whether laboratory analysis is performed or not. Typical values do not release the producer or

supplier from providing accurate and reliable information.

The quality shall be given either in the product declaration or by a corresponding label on the package.

Specifications of other properties such as grindability, water absorptivity and self-heating may be

added into the future version of this document, when methods are developed.
4 © ISO 2016 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/TS 17225-8:2016(E)

Table 1 — Specification of graded pellets produced by thermal processing of woody biomass

Property class, Analysis Unit TW1H TW1L TW2H TW2L TW3H TW3L
method
Normative
Origin and source, 1.1.1 Whole trees 1.1 Forest, planta- 1.1 Forest, planta-

ISO 17225-1:2014, Table 1 without roots tion and other virgin tion and other virgin

wood wood
1.1.3 Stemwood
1.2 By-products and 1.2 By-products and
1.1.4 Logging residues
residues from wood residues from wood
processing industry processing industry
1.2.1 Chemically
untreated wood
1.3.1 Chemically 1.3.1 Chemically
by-products and
untreated used wood untreated used wood
residues
Diameter, D and length, mm D06, 6 ± 1; D06 to D25, D ± 1; D06 to D25, D ± 1;
L , ISO 17829
D08, 8 ± 1; 3,15 ≤ L ≤ 40 3,15 ≤ L ≤ 40
According to Figure 1 (from D06 to D10) (from D06 to D10)
3,15 ≤ L ≤ 40
3,15 ≤ L ≤ 50 3,15 ≤ L ≤ 50
(from D12 to D25) (from D12 to D25)
Moisture, M , mass frac- M08 ≤ 8 M10 ≤ 10 M08 ≤ 8 M10 ≤ 10 M10 ≤ 10
ISO 18134-1, ISO 18134-2 tion in %
as received,
wet basis
Ash, A, ISO 18122 mass frac- A1.2 ≤ 1,2 A3.0 ≤ 3,0 A5.0 ≤ 5,0
tion in % dry
Mechanical durability, DU, mass frac- DU97.5 ≥ 97,5 DU96.0 ≥ 96,0 DU95.0 ≥ 95,0
ISO 17831-1 tion in %
as received

Fines, F , ISO 18846 mass frac- F2.0 ≤ 2,0 F1.0 ≤ 1,0 F4.0 ≤ 4,0 F2.0 ≤ 2,0 F6.0 ≤ 6,0 F3.0 ≤ 3,0

tion in %
as received
Additives mass frac- ≤ 4,
tion in % dry Type and amount to be Type and amount to Type and amount to
stated be stated be stated

Net calorific value, Q , MJ/kg or Q ≥ 21,0 Q < 21,0 Q ≥ 21,0 Q < 21,0 Q ≥ 21,0 Q < 21,0

d d d d d d d
ISO 18125 kWh/kg Q ≥ 5,8 Q < 5,8 Q ≥ 5,8 Q < 5,8 Q ≥ 5,8 Q < 5,8
d d d d d d
dry basis
Value to be stated Value to be stated Value to be stated
Bulk density, BD, kg/m BD650 ≥ 650 BD700 ≥ 700 BD650 ≥ 650 BD550 ≥ 550
ISO 17828 as received
Value to be stated
Value to be stated Value to be stated

Neglig ible levels of glue, g rease and ot her t imber produc t ion addit ives (<1 % in mass f rac t ion) used in saw mills during

production of timber and timber product from virgin wood are acceptable if all chemical parameters of the pellets

are clearly within the limits and/or concentrations are too small to be concerned with.

Selected size D06 or D08 of pellets to be stated for TW1H and TW1L.

For D06 to D10, the amount of pellets longer than 40 mm can be 1 % in mass fraction. Maximum length shall be

≤45 mm.
At the point of delivery.

At the point of delivery. Fines less than 3,15 mm are screened by hand according to ISO 18846.

Type of additives to aid production, delivery or combustion (e.g. pressing aids, slagging inhibitors or any other

additives like starch, corn flour, potato flour, vegetable oil, lignin).

Net calorific value as received (Q) resulting from net calorific value on dry basis 21,00 MJ/kg and moisture

content (M) 8 % is 19,
...

SPÉCIFICATION ISO/TS
TECHNIQUE 17225-8
Première édition
2016-12-15
Biocombustibles solides — Classes et
spécifications des combustibles —
Partie 8:
Combustibles de biomasses traitées
thermiquement et densifiées
Solid biofuels — Fuel specifications and classes —
Part 8: Graded thermally treated and densified biomass fuels
Numéro de référence
ISO/TS 17225-8:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO/TS 17225-8:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/TS 17225-8:2016(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Symboles et abréviations ............................................................................................................................................................................. 3

5 Spécification des classes de granulés produites par traitement thermique ..........................................4

6 Spécification des classes de briquettes produites par traitement thermique ..................................10

Bibliographie ...........................................................................................................................................................................................................................17

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/TS 17225-8:2016(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation

de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation

mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC) voir le lien

suivant: www.iso.org/iso/fr/foreword.html.

Le présent document a été élaboré par le comité technique ISO/TC 238, Biocombustibles solides.

Une liste de toutes les parties de la série ISO 17225 est disponible sur le site de l’ISO.

iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/TS 17225-8:2016(F)
Introduction

L’objectif du présent document est de fournir des principes clairs et univoques de classification des

biocombustibles solides, de servir d’outil pour permettre des échanges commerciaux efficaces et

une bonne compréhension entre vendeur et acheteur ainsi que de moyen de communication avec les

fabricants de matériel. Il permettra également de faciliter les procédures d’autorisation administrative

et l’établissement de rapports.

Le présent document couvre l’utilisation de combustibles de biomasses traitées thermiquement et

densifiées pour des applications domestiques, commerciales à petite échelle, dans des bâtiments publics

et de production d’énergie industrielle, nécessitant des classes de qualité.

Le traitement thermique comprend des procédés tels que la torréfaction, le traitement à la vapeur

(explosion à la vapeur), de carbonisation hydrothermale et la carbonisation, tous ces procédés

représentant une exposition différente à la chaleur, à l’oxygène, à la vapeur ou à l’eau. Il convient que les

combustibles de biomasses traitées thermiquement et densifiées ne soient utilisés qu’avec l’accord du

fabricant.

Les applications domestiques, commerciales à petite échelle et dans les bâtiments publics exigent un

combustible de qualité spécifiée pour les raisons suivantes:

— en général, les équipements à petite échelle ne disposent pas de régulations sophistiquées et

d’épurateurs de fumées;

— en général, les appareils ne sont pas gérés par un spécialiste du chauffage ou par un opérateur

d’installation expérimenté;
— les appareils sont souvent situés dans des zones urbaines.

Les granulés produits conformément au présent document peuvent être utilisés pour des poêles à

[6]

granulés soumis à essai conformément à la Norme européenne EN 14785 , des brûleurs à granulés

[7]

soumis à essai conformément à l’EN 15270 et des chaudières à granulés ou des systèmes avec brûleur

[5]

à granulés intégré soumis à essai conformément à l’EN 303-5 . Il est recommandé que les fabricants de

poêles soumettent ces produits à des essais avant d’autoriser leur utilisation.

Pour des contrats individuels, il convient d’utiliser l’ISO 17225-1. L’ISO 17225-1 peut être utilisée pour

la spécification de matière et de charbon de bois traités thermiquement et non densifiés.

© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
SPÉCIFICATION TECHNIQUE ISO/TS 17225-8:2016(F)
Biocombustibles solides — Classes et spécifications des
combustibles —
Partie 8:
Combustibles de biomasses traitées thermiquement et
densifiées
1 Domaine d’application

Le présent document détermine les classes de qualité des combustibles et les spécifications des

classes de biocombustibles solides densifiés produits à partir de biomasses traitées thermiquement en

vue d’une utilisation industrielle et non industrielle. Le présent document traite des granulés et des

briquettes produits à partir des matières premières suivantes (voir l’ISO 17225-1:2014, Tableau 1):

— 1.1 Bois de forêt, de plantation et autres matériaux ligneux vierges;

— 1.2 Produits dérivés et sous-produits de l’industrie de transformation du bois;

— 1.3.1 Bois usagé non traité chimiquement;
— 2. Biomasse herbacée;
— 3. Biomasse fruitière;
— 4. Biomasse aquatique.
Les sous-catégories des matières premières mentionnées ci-dessus sont incluses.

Le présent document ne prend pas en compte les produits commercialisés sous forme de charbon de

bois ou de produits à base de charbon de bois. Pour de tels produits, l’ISO 17225-1:2014, Tableau 14 doit

s’appliquer.

NOTE 1 Pour la spécification des poudres traitées thermiquement, il est possible d’utiliser l’ISO 17225-1:2014,

Tableau 15 ou Tableau 16.

NOTE 2 Les questions de santé, de sécurité et d’environnement concernant les biocombustibles solides sont

importantes et nécessitent une attention particulière; toutefois, elles ne relèvent pas du domaine d’application du

présent document.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 16948, Biocombustibles solides — Détermination de la teneur totale en carbone, hydrogène et azote

ISO 16968, Biocombustibles solides — Détermination des éléments mineurs

ISO 16994, Biocombustibles solides — Détermination de la teneur totale en soufre et en chlore

ISO 17225-1:2014, Biocombustibles solides — Classes et spécifications des combustibles — Partie 1:

Exigences générales
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/TS 17225-8:2016(F)

ISO 17828, Biocombustibles solides — Détermination de la masse volumique apparente

ISO 17829, Biocombustibles solides — Détermination de la longueur et du diamètre des granulés

ISO 17831-1, Biocombustibles solides — Détermination de la résistance mécanique des granulés et des

briquettes — Partie 1: Granulés

ISO 18122, Biocombustibles solides — Méthode de détermination de la teneur en cendres

ISO 18123, Biocombustibles solides — Méthode de détermination de la teneur en matières volatiles

ISO 18125 , Biocombustibles solidesDétermination du pouvoir calorifique

ISO 18134-1, Biocombustibles solides — Dosage de la teneur en humidité — Méthode de séchage à l’étuve —

Partie 1: Humidité totale — Méthode de référence

ISO 18134-2, Biocombustibles solidesDosage de la teneur en humiditéMéthode de séchage à létuvePartie 2:

Humidité totaleMéthode simplifiée

ISO 18846, Biocombustibles solides — Détermination de la teneur en fines dans des quantités de granulés

ISO 18847, Biocombustibles solides — Détermination de la masse volumique unitaire des granulés et des

briquettes
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 16559 ainsi que les

suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
3.1
granulés produits par traitement thermique

biocombustible densifié produit à partir de biomasse traitée thermiquement, avec ou sans additifs,

habituellement de forme cylindrique, ayant une longueur aléatoire généralement comprise entre 5 mm

et 40 mm, un diamètre pouvant atteindre 25 mm et des extrémités sectionnées

EXEMPLE Biomasse traitée par torréfaction, biomasse traitée par explosion à la vapeur, biomasse traitée

par carbonisation hydrothermale, biomasse traitée par carbonisation.

Note 1 à l’article: Le séchage n’est pas assimilé à un traitement thermique dans cette définition.

Note 2 à l’article: Les granulats produits par application d’un traitement thermique après compactage sont

également inclus dans cette définition.
3.2
briquettes produites par traitement thermique

biocombustible densifié fabriqué avec ou sans additifs sous forme d’unités cubiformes, polyédriques

ou cylindriques, avec un diamètre supérieur à 25 mm, produites par compression de biomasse solide

traitée thermiquement

EXEMPLE Biomasse traitée par torréfaction, biomasse traitée par explosion à la vapeur, biomasse traitée

par carbonisation hydrothermale, biomasse traitée par carbonisation.

Note 1 à l’article: Le séchage n’est pas assimilé à un traitement thermique dans cette définition.

1) À publier.
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/TS 17225-8:2016(F)

Note 2 à l’article: Les briquettes produites par application d’un traitement thermique après compactage sont

également incluses dans cette définition.
3.3
application commerciale

installation qui utilise des appareils ou des équipements brûlant des biocombustibles solides ayant des

exigences relatives aux combustibles similaires aux appareils domestiques

Note 1 à l’article: Il convient de ne pas confondre les applications commerciales avec les applications industrielles,

qui peuvent utiliser un éventail plus large de matériaux et qui peuvent posséder des exigences relatives aux

combustibles très différentes.
[SOURCE: ISO 17225-1:2014, 3.2, modifiée]
4 Symboles et abréviations

Les symboles et abréviations utilisés dans le présent document sont, dans la mesure du possible,

conformes au système international (SI) d’unités de mesure.
d anhydre (sur une base dite à sec)
ar à réception
fraction massique en % fraction massique en pourcentage
A désignation de la teneur en cendres sur produit anhydre, A (fraction
massique en %)
BD désignation de la masse volumique apparente à réception [kg/m ]
D désignation du diamètre à réception, D (mm)
DE désignation de la masse volumique unitaire à réception, DE (g/cm )
DU désignation de la résistance mécanique à réception [fraction massique en
F désignation de la quantité de fines à réception [fraction massique en %,
particules de moins de 3,15 mm]
L désignation de la longueur à réception, L (mm)
M désignation de la teneur en humidité à réception sur produit humide, M
(fraction massique en %)
Q désignation du pouvoir calorifique inférieur sur masse anhydre, q
d p,net,d
(MJ/kg ou kWh/kg ou MWh/t) à pression constante
VM désignation de la teneur en matières volatiles sur masse anhydre (fraction
massique en %)

NOTE 1 1 MJ/kg est égal à 0,2778 kWh/kg (1 kWh/kg est égal à 1 MWh/t et 1 MWh/t correspond à 3,6 MJ/kg).

3 3
1 g/cm est égal à 1 kg/dm . 1 mg/kg est égal à 0,000 1 % ou à 1 ppm.

NOTE 2 Les symboles de désignation sont suivis d’un nombre spécifiant le niveau de la propriété dans

les Tableaux 1 à 4. Les propriétés chimiques sont désignées par les symboles chimiques tels que S (soufre), Cl

(chlore), N (azote) suivis de la classe de propriété.
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO/TS 17225-8:2016(F)
5 Spécification des classes de granulés produites par traitement thermique

La spécification des granulés traités thermiquement est établie conformément aux Tableaux 1 et 2 et

à la Figure 1. L’échantillonnage et l’analyse des propriétés doivent être effectués conformément aux

méthodes mentionnées dans les références normatives.

Les classes de propriétés TW1H, TW1L, TW2H, TW2L, TW3H et TW3L correspondent aux bois

vierges et aux sous-produits du bois non traités chimiquement. Dans le Tableau 1, TW1H et TW1L

correspondent aux combustibles qui présentent de faibles teneurs en cendres et en azote, alors que les

classes TW2H et TW2L présentent des teneurs en cendres légèrement supérieures et les classes TW3H

et TW3L présentent des teneurs en cendres et en azote bien supérieures. Les classes de propriétés

TA1, TA2 et TA3 représentent des briquettes non ligneuses issues de biomasses herbacée, fruitière et

aquatique non traitées chimiquement. TA1, TA2 et TA3 présentent des teneurs différentes en cendres,

en azote et en chlore.

Les classes de propriétés TW1H et TW1L peuvent être utilisées comme combustible dans un équipement

résidentiel et autres équipements de combustion à petite échelle, si cela est approuvé par le fabricant

de l’équipement. Les classes de propriétés TA sont principalement utilisées dans des applications

industrielles.

Les produits dérivés et sous-produits de l’industrie de transformation du bois traités chimiquement

(classe 1.2.2 dans l’ISO 17225-1:2014, Tableau 1) et le bois usagé non traité chimiquement (classe 1.3.1

dans l’ISO 17225-1:2014, Tableau 1) sont inclus dans les classes TW2H, TW2L, TW3H et TW3L dans la

mesure où leurs teneurs en métaux lourds et en composés organiques halogénés sont inférieures à celles

des matériaux vierges types ou aux valeurs types du pays d’origine, sauf spécification contraire dans

l’ISO 17225-1:2014, Annexe B. Le bois usagé traité chimiquement (classe 1.3.2 dans l’ISO 17225-1:2014,

Tableau 1) n’est pas inclus. Dans le cas des matières premières appartenant à la classe 1.2.2 (bois

traité chimiquement dans l’ISO 17225-1:2014, Tableau 1), l’origine réelle de la matière première doit

être clairement précisée, par exemple, classe 1.2.2 dans l’ISO 17225-1:2014, Tableau 1, Sous-produits

provenant de la production de bois stratifié.

EXEMPLE Les granulés des classes TW2H, TW2L, TW3H et TW3L peuvent être produits avec 99 % en masse

de sciure provenant d’épicéa (classe 1.2.1.4 dans l’ISO 17225-1:2014, Tableau 1) et peuvent contenir jusqu’à 1 % en

masse de bois collé issu de la production de poutres en bois (quantité de colle < 0,1 % en masse dans le bois collé).

Légende
D diamètre
L longueur
Figure 1 — Dimensions des granulés

Si des données relatives aux propriétés chimiques et physiques sont disponibles, une analyse

approfondie peut ne pas être requise.

Afin de garantir que les ressources sont utilisées de façon appropriée et que la déclaration est précise,

utiliser la mesure la plus appropriée de la manière suivante:

a) l’utilisation de valeurs mesurées précédemment ou obtenues par expérience pour une même

matière première;

2) TW = classe de propriété pour une biomasse ligneuse traitée thermiquement, H = Q ≥ 21,0 MJ/kg et

L = Q < 21,0 MJ/kg.

3) TA = classe de propriété pour une biomasse non ligneuse traitée thermiquement (par exemple agrobiomasse)

4 © ISO 2016 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/TS 17225-8:2016(F)

b) le calcul de propriétés, par exemple en utilisant les valeurs types et en considérant des valeurs

spécifiques généralement acceptées et appuyées par des documents;
c) la réalisation d’une analyse:
1) avec des méthodes simplifiées le cas échéant;
2) avec des méthodes de référence.

Le producteur ou le fournisseur a toujours la même responsabilité de fournir des informations correctes

et précises, que l’analyse en laboratoire soit réalisée ou non. Les valeurs types ne dispensent pas le

producteur ou le fournisseur de fournir des informations précises et fiables.

La qualité doit être stipulée soit sur la déclaration du produit soit par une étiquette correspondante sur

l’emballage.

Il est possible que des spécifications pour d’autres propriétés telles que l’aptitude au broyage, la

capacité d’absorption d’eau et l’auto-échauffement soient ajoutées dans la version ultérieure du présent

document, lorsque des méthodes seront élaborées.

Tableau 1 — Spécification des classes de granulés produites par traitement thermique de

biomasse ligneuse
Classe de propriété,
Unité TW1H TW1L TW2H TW2L TW3H TW3L
Méthode d’analyse
Normative

Origine et source, 1.1.1 Arbres entiers sans 1.1 Bois de forêt, de 1.1 Bois de forêt, de

ISO 17225-1:2014, Tableau 1 racines plantation et autres plantation et autres
matériaux ligneux matériaux ligneux
1.1.3 Grumes
vierges vierges
1.1.4 Rémanents fores-
1.2 Produits dérivés 1.2 Produits dérivés
tiers
et sous-produits de et sous-produits de
l’industrie de trans- l’industrie de trans-
1.2.1 Produits dérivés
et sous-produits du bois formation du bois formation du bois
non traités chimique-
1.3.1 Bois usagé non 1.3.1 Bois usagé non
ment
traité chimiquement traité chimiquement
Diamètre, D et longueur, mm D06, 6 ± 1; D06 à D25, D ± 1; D06 à D25, D ± 1;
L , ISO 17829
D08, 8 ± 1; 3,15 ≤ L ≤ 40 3,15 ≤ L ≤ 40
Selon la Figure 1 (de D06 à D10) (de D06 à D10)
3,15 ≤ L ≤ 40
3,15 ≤ L ≤ 50 3,15 ≤ L ≤ 50
(de D12 à D25) (de D12 à D25)
Humidité, M , fraction mas- M08 ≤ 8 M10 ≤ 10 M08 ≤ 8 M10 ≤ 10 M10 ≤ 10
ISO 18134-1, ISO 18134-2 sique en %
à réception,
sur produit
humide
Cendres, A, ISO 18122 fraction mas- A1.2 ≤ 1,2 A3.0 ≤ 3,0 A5.0 ≤ 5,0
sique en %
sur produit
anhydre

Résistance mécanique, DU, fraction mas- DU97.5 ≥ 97,5 DU96.0 ≥ 96,0 DU95.0 ≥ 95,0

ISO 17831-1 sique en %
à réception

Fines, F , ISO 18846 fraction mas- F2.0 ≤ 2,0 F1.0 ≤ 1,0 F4.0 ≤ 4,0 F2.0 ≤ 2,0 F6.0 ≤ 6,0 F3.0 ≤ 3,0

sique en %
à réception
© ISO 2016 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO/TS 17225-8:2016(F)
Tableau 1 (suite)
Classe de propriété,
Unité TW1H TW1L TW2H TW2L TW3H TW3L
Méthode d’analyse
Additifs fraction mas- ≤ 4, Type et quantité à Type et quantité à
sique en % men
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
