This European Standard specifies the requirements for factory made expanded perlite and exfoliated vermiculite products which are used for the thermal insulation of building equipment and industrial installations with an operating temperature in the range of approximately 0 °C to + 1 100 °C.Expanded perlite and exfoliated vermiculite products can be used below 0 °C but special tests regarding the suitability of the product in the intended application are advised (e.g. liquefaction of oxygen). Manufacturer¿s advice should be heeded in all cases.The products are manufactured in the form of boards, pipe sections, segments, prefabricated ware and special ware.This European Standard describes product characteristics and includes procedures for testing, evaluation of conformity, marking and labelling.Products covered by this European Standard are also used in prefabricated thermal insulation systems and composite panels; the structural performance of systems incorporating these products is not covered.This European Standard does not specify the required level of a given property that is achieved by a product to demonstrate fitness for purpose in a particular application. The levels required for a given application can be found in regulations and invitations to tender.Products with a declared thermal conductivity greater than 0,6 W/(mK) at 10 °C are not covered by this European Standard.This European Standard does not cover products intended to be used for the insulation of the building structure.The European Standard does not cover the following acoustical aspects: direct airborne sound insulation and impact transmission noise index.
Wärmedämmstoffe für die technische Gebäudeausrüstung und für betriebstechnische Anlagen in der Industrie - Werkmäßig hergestellte Produkte aus Blähperlit (EP) und expandiertem Vermiculit (EV) - Spezifikation
Diese Europäische Norm legt die Anforderungen an werkmäßig hergestellte Produkte aus Blähperlit (expandiertem Perlit) und expandiertem Vermiculit fest, die als Wärmedämmstoffe für die technische Gebäudeausrüstung und für betriebstechnische Anlagen in der Industrie in einem Betriebstemperaturbereich von etwa 0 °C bis 1 100 °C benutzt werden.
Produkte aus Blähperlit und expandiertem Vermiculit können unterhalb von 0 °C verwendet werden, jedoch sind unterhalb dieser Temperatur besondere Prüfungen bezüglich der Eignung der Produkte für den beabsichtigten Anwendungsfall ratsam (z. B. Verflüssigung von Sauerstoff). In jedem Fall sollten die Empfehlungen des Herstellers beachtet werden.
Die Produkte werden in Form von Platten, Rohrschalen, Segmenten, vorgeformter Dämmung und Formprodukten hergestellt.
Diese Europäische Norm beschreibt die Produkteigenschaften und enthält Verfahren zur Prüfung, Konformitätsbewertung, Kennzeichnung und Etikettierung.
Die von dieser Europäischen Norm abgedeckten Produkte werden auch in vorgefertigten Wärmedämmsystemen und Mehr¬schicht-Verbundplatten angewendet; die baulichen Eigenschaften von Systemen, in die diese Produkte integriert sind, werden nicht behandelt.
Diese Europäische Norm legt für die einzelnen Eigenschaften keine Leistungsstufen fest, die ein Produkt erreichen sollte, um für einen bestimmten Anwendungsfall tauglich zu sein. Die für bestimmte Anwendungen benötigten Stufen können Regelwerken oder Ausschreibungen entnommen werden.
Diese Europäische Norm gilt nicht für Produkte mit einem Nennwert der Wärmeleitfähigkeit größer als 0,6 W/(mK) bei 10 °C.
Diese Europäische Norm gilt nicht für Produkte, die zur Dämmung des Bauwerks bestimmt sind.
Diese Europäische Norm gilt nicht für die folgenden akustischen Zwecke: Luftschalldämmung und Trittschallübertragung.
Produits isolants thermiques pour l'équipement du bâtiment et les installations industrielles - Produits manufacturés en perlite expansée (EP) et à base de vermiculite exfoliée (EV) - Spécification
La présente Norme européenne spécifie les exigences relatives aux produits manufacturés en perlite expansée et en vermiculite exfoliée, utilisés pour l’isolation thermique de l’équipement du bâtiment et des installations industrielles, dont la température de service est approximativement comprise entre 0 °C et + 1 100 °C.
Les produits en perlite expansée et en vermiculite exfoliée peuvent être utilisés en dessous de 0 °C, mais des essais particuliers sont recommandés pour s'assurer de l'aptitude à l'emploi du produit dans l'application visée (par exemple, liquéfaction de l'oxygène). Il convient de se référer systématiquement aux conseils du fabricant.
Les produits sont manufacturés sous la forme de panneaux, de coquilles, de segments, de pièces préfabriquées et spécifiques.
La présente Norme européenne décrit les caractéristiques de ces produits et comporte des modes opératoires d’essai, d’évaluation de conformité, de marquage et d’étiquetage.
Les produits couverts par la présente Norme européenne sont également utilisés dans les systèmes d’isolation thermique préfabriqués et les panneaux composites ; les performances structurelles des systèmes incorporant ces produits ne sont pas traitées.
La présente Norme européenne ne spécifie pas le niveau requis pour une propriété donnée d'un produit pour démontrer son aptitude à une application particulière. Les niveaux requis pour une application donnée peuvent être trouvés dans les réglementations et les appels d’offre.
Les produits dont la conductivité thermique déclarée est supérieure à 0,6 W/(m·K) à 10 °C ne sont pas couverts par la présente Norme européenne.
La présente Norme européenne ne couvre pas les produits destinés à être utilisés pour l’isolation de la structure des bâtiments.
La présente Norme européenne ne couvre pas les critères acoustiques suivants : isolation contre le bruit aérien direct et indice de transmission du bruit d’impact.
Toplotnoizolacijski proizvodi za opremo stavb in industrijske inštalacije - Proizvodi iz ekspandiranega perlita (EPB) in vermikulita (EV) - Specifikacija
Ta evropski standard določa zahteve za proizvode iz ekspandiranega perlita in eksfoliranega vermikulita, ki se uporabljajo za toplotno izolacijo opreme stavb in industrijskih inštalacij z razponom delovne temperature približno od 0 °C do 1100 °C. Proizvode iz ekspandiranega perlita in eksfoliranega vermikulita je mogoče uporabiti pod delovno temperaturo 0 °C, vendar se priporočajo posebni preskusi glede primernosti proizvodov za predvideno uporabo (npr. utekočinjenje kisika). V vseh primerih naj bi upoštevali napotke proizvajalca. Proizvodi so izdelani v obliki plošč, vodovodnih odsekov, segmentov ter montažne in posebne opreme. Ta evropski standard opisuje lastnosti proizvodov ter zajema postopke za preskušanje, vrednotenje skladnosti, označevanje in etiketiranje. Proizvodi iz tega evropskega standarda se uporabljajo tudi v montažnih sistemih toplotne izolacije in vezanih ploščah; strukturne lastnosti sistemov iz teh proizvodov niso opisane. Ta evropski standard ne določa zahtevane ravni določene lastnosti, ki jo mora proizvod doseči, da se dokaže njegova primernost namenu za posamezno vrsto uporabe. Zahtevane ravni za posamezno uporabo je mogoče najti v uredbah in javnih razpisih. Proizvodi z deklarirano toplotno prevodnostjo, višjo od 0,6 W/mK pri 10 °C, v tem evropskem standardu niso zajeti. Ta evropski standard ne zajema proizvodov za izolacijo stavbne strukture. Ta evropski standard ne zajema naslednjih akustičnih vidikov: neposredne zvočne izolacije v zraku in indeksa prenosa udarnega zvoka.
General Information
Relations
Buy Standard
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Toplotnoizolacijski proizvodi za opremo stavb in industrijske inštalacije - Proizvodi iz ekspandiranega perlita (EPB) in vermikulita (EV) - SpecifikacijaWärmedämmstoffe für die technische Gebäudeausrüstung und für betriebstechnische Anlagen in der Industrie - Werkmäßig hergestellte Produkte aus Blähperlit (EP) und expandiertem Vermiculit (EV) - SpezifikationProduits isolants thermiques pour l'équipement du bâtiment et les installations industrielles - Produits manufacturés en perlite expansée (EP) et à base de vermiculite exfoliée (EV) - SpécificationThermal insulation products for building equipment and industrial installations - Factory made expanded perlite (EP) and exfoliated vermiculite (EV) products - Specification91.100.60Thermal and sound insulating materialsICS:Ta slovenski standard je istoveten z:EN 15501:2015SIST EN 15501:2016en,fr,de01-februar-2016SIST EN 15501:2016SLOVENSKI
STANDARDSIST EN 15501:20131DGRPHãþD
SIST EN 15501:2016
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 15501
December
t r s w ICS
{ sä s r rä x r Supersedes EN
s w w r sã t r s uEnglish Version
Thermal insulation products for building equipment and industrial installations æ Factory made expanded perlite Specification Produits isolants thermiques pour l 5ßquipement du bâtiment et les installations industrielles æ Produits
Wärmedämmstoffe für die technische Gebäudeausrüstung und für betriebstechnische Anlagen in der Industrie æ Werkmäßig hergestellte This European Standard was approved by CEN on
t v October
t r s wä
egulations which stipulate the conditions for giving this European Standard the status of a national standard without any alterationä Upætoædate lists and bibliographical references concerning such national standards may be obtained on application to the CENæCENELEC Management Centre or to any CEN memberä
translation under the responsibility of a CEN member into its own language and notified to the CENæCENELEC Management Centre has the same status as the official versionsä
CEN members are the national standards bodies of Austriaá Belgiumá Bulgariaá Croatiaá Cyprusá Czech Republicá Denmarká Estoniaá Finlandá Former Yugoslav Republic of Macedoniaá Franceá Germanyá Greeceá Hungaryá Icelandá Irelandá Italyá Latviaá Lithuaniaá Luxembourgá Maltaá Netherlandsá Norwayá Polandá Portugalá Romaniaá Slovakiaá Sloveniaá Spainá Swedená Switzerlandá Turkey andUnited Kingdomä
EUROPEAN COMMITTEE FOR STANDARDIZATION COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre:
Avenue Marnix 17,
B-1000 Brussels
9
t r s w CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Membersä Refä Noä EN
s w w r sã t r s w ESIST EN 15501:2016

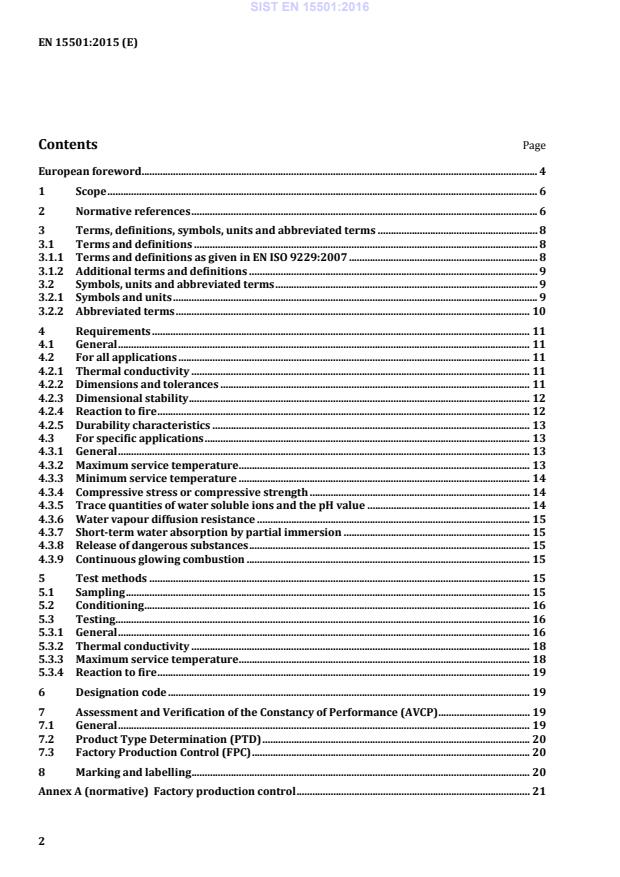

EN 15501:2015 (E) 2 Contents Page European foreword . 4 1 Scope . 6 2 Normative references . 6 3 Terms, definitions, symbols, units and abbreviated terms . 8 3.1 Terms and definitions . 8 3.1.1 Terms and definitions as given in EN ISO 9229:2007 . 8 3.1.2 Additional terms and definitions . 9 3.2 Symbols, units and abbreviated terms . 9 3.2.1 Symbols and units . 9 3.2.2 Abbreviated terms . 10 4 Requirements . 11 4.1 General . 11 4.2 For all applications . 11 4.2.1 Thermal conductivity . 11 4.2.2 Dimensions and tolerances . 11 4.2.3 Dimensional stability . 12 4.2.4 Reaction to fire . 12 4.2.5 Durability characteristics . 13 4.3 For specific applications . 13 4.3.1 General . 13 4.3.2 Maximum service temperature . 13 4.3.3 Minimum service temperature . 14 4.3.4 Compressive stress or compressive strength . 14 4.3.5 Trace quantities of water soluble ions and the pH value . 14 4.3.6 Water vapour diffusion resistance . 15 4.3.7 Short-term water absorption by partial immersion . 15 4.3.8 Release of dangerous substances . 15 4.3.9 Continuous glowing combustion . 15 5 Test methods . 15 5.1 Sampling . 15 5.2 Conditioning . 16 5.3 Testing . 16 5.3.1 General . 16 5.3.2 Thermal conductivity . 18 5.3.3 Maximum service temperature . 18 5.3.4 Reaction to fire . 19 6 Designation code . 19 7 Assessment and Verification of the Constancy of Performance (AVCP) . 19 7.1 General . 19 7.2 Product Type Determination (PTD) . 20 7.3 Factory Production Control (FPC) . 20 8 Marking and labelling . 20 Annex A (normative)
Factory production control . 21 SIST EN 15501:2016
EN 15501:2015 (E) 3 Annex B (normative)
Special conditions for the determination of organic content . 23 B.1 Principle . 23 B.2 Apparatus . 23 B.3 Procedure . 23 B.4 Calculation and expression of results . 23 B.5 Test report . 23 Annex C (informative)
Preparation of the test specimens to measure thermal conductivity . 24 C.1 Preparation of the test specimens to measure thermal conductivity . 24 C.2 Ageing . 24 Annex D (informative)
Product specific details for mounting and fixing
for reaction to fire testing . 25 Annex E (informative)
Additional properties . 30 E.1 General . 30 E.2 Coefficient of thermal expansion . 30 E.3 Apparent and true porosity . 30 E.4 Air flow resistance . 30 E.5 Creep in compression . 30 E.6 Permeability to gases . 30 E.7 Bending strength . 30 E.8 Apparent density . 30 Annex ZA (informative)
Clauses of this European Standard addressing the provisions of the EU Construction Products Regulation . 32 ZA.1 Scope and relevant characteristics . 32 ZA.2 Procedures for AVCP of factory made expanded perlite (EP) and exfoliated vermiculite (EV) products . 34 ZA.3 CE Marking and labelling . 41 Bibliography . 43 SIST EN 15501:2016
EN 15501:2015 (E) 4 European foreword This document (EN 15501:2015) has been prepared by Technical Committee CEN/TC 88 “Thermal insulating materials and products”, the secretariat of which is held by DIN. This European Standard shall be given the status of a national standard, either by publication of an identical text or by endorsement, at the latest by June 2016, and conflicting national standards shall be withdrawn at the latest by September 2017. Attention is drawn to the possibility that some of the elements of this document may be the subject of patent rights. CEN [and/or CENELEC] shall not be held responsible for identifying any or all such patent rights. This document supersedes EN 15501:2013. This document is identifying those clauses of the standard which are needed for the compliance of the European Standard with the Construction Products Regulation (CPR). The main technical changes that have been made in this new edition of EN 15501 are the following: a) an addition to the foreword; b) an addition in 3.2.2; c) a new 4.3.8; d) modification of 5.3.2; e) modification of Clause 7; f) modification of Clause 8; g) modification of Annex A; h) a new Annex ZA. This document has been prepared under a mandate given to CEN by the European Commission and the European Free Trade Association, and supports essential requirements of Regulation (EU) No. 305/2011. For relationship with Regulation (EU) No. 305/2011, see informative Annex ZA, which is an integral part of this document. Locally responsible authorities and contracting entities, who are bound by EU Directives to specify their requirements using European harmonized product standards, are allowed to demand additional properties outside the provisions of this standard if this is technically necessary because of prevailing operational conditions of the building equipment or the industrial installation projected or because of safety regulations. This European Standard contains six annexes: — Annex A (normative), Factory production control; — Annex B (normative), Special conditions to be used for the determination of organic content; — Annex C (informative), Preparation of the test specimens to measure thermal conductivity; SIST EN 15501:2016
EN 15501:2015 (E) 5 — Annex D (informative), Product specific details for mounting and fixing for reaction to fire testing; NOTE This annex will be transferred to Annex A of EN 15715 when this document is being revised. — Annex E (informative), Additional properties; — Annex ZA (informative), Clauses of this European Standard addressing the provisions of the EU Construction Products Regulation. This document includes a bibliography. This European Standard is one of a series of standards for insulation products used in building equipment and industrial installations, but this standard can be used in other areas, where appropriate. Other standards in the series include the following group of interrelated standards for the specifications of factory made thermal insulation products, all of which come within the scope of CEN/TC 88: EN 14303, Thermal insulation products for building equipment and industrial installations — Factory made mineral wool (MW) products — Specification EN 14304, Thermal insulation products for building equipment and industrial installations — Factory made flexible elastomeric foam (FEF) products — Specification EN 14305, Thermal insulation products for building equipment and industrial installations — Factory made cellular glass (CG) products — Specification EN 14306, Thermal insulation products for building equipment and industrial installations — Factory made calcium silicate (CS) products — Specification EN 14307, Thermal insulation products for building equipment and industrial installations — Factory made extruded polystyrene foam (XPS) products — Specification EN 14308, Thermal insulation products for building equipment and industrial installations — Factory made rigid polyurethane foam (PUR) and polyisocyanurate foam (PIR) products — Specification EN 14309, Thermal insulation products for building equipment and industrial installations — Factory made products of expanded polystyrene (EPS) — Specification EN 14313, Thermal insulation products for building equipment and industrial installations — Factory made polyethylene foam (PEF) products — Specification EN 14314, Thermal insulation products for building equipment and industrial installations — Factory made phenolic foam (PF) products — Specification EN 15501, Thermal insulation products for building equipment and industrial installations — Factory made expanded perlite (EP) and exfoliated vermiculite (EV) products — Specification According to the CEN-CENELEC Internal Regulations, the national standards organizations of the following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and the United Kingdom. SIST EN 15501:2016
EN 15501:2015 (E) 6 1 Scope This European Standard specifies the requirements for factory made expanded perlite and exfoliated vermiculite products which are used for the thermal insulation of building equipment and industrial installations with an operating temperature in the range of approximately 0 °C to + 1 100 °C. Expanded perlite and exfoliated vermiculite products can be used below 0 °C but special tests regarding the suitability of the product in the intended application are advised (e.g. liquefaction of oxygen). Manufacturer’s advice should be heeded in all cases. The products are manufactured in the form of boards, pipe sections, segments, prefabricated ware and special ware. This European Standard describes product characteristics and includes procedures for testing, evaluation of conformity, marking and labelling. Products covered by this European Standard are also used in prefabricated thermal insulation systems and composite panels; the structural performance of systems incorporating these products is not covered. This European Standard does not specify the required level of a given property that is achieved by a product to demonstrate fitness for purpose in a particular application. The levels required for a given application can be found in regulations and invitations to tender. Products with a declared thermal conductivity greater than 0,6 W/(mK) at 10 °C are not covered by this European Standard. This European Standard does not cover products intended to be used for the insulation of the building structure. The European Standard does not cover the following acoustical aspects: direct airborne sound insulation and impact transmission noise index. 2 Normative references The following documents, in whole or in part, are normatively referenced in this document and are indispensable for its application. For dated references, only the edition cited applies. For undated references, the latest edition of the referenced document (including any amendments) applies. EN 822, Thermal insulating products for building applications - Determination of length and width EN 823, Thermal insulating products for building applications - Determination of thickness EN 824, Thermal insulating products for building applications - Determination of squareness EN 825, Thermal insulating products for building applications - Determination of flatness EN 826, Thermal insulating products for building applications - Determination of compression behaviour EN 1094-6, Insulating refractory products - Part 6: Determination of permanent change in dimensions of shaped products on heating (ISO 2477) EN 1604, Thermal insulating products for building applications - Determination of dimensional stability under specified temperature and humidity conditions EN 1609, Thermal insulating products for building applications - Determination of short term water absorption by partial immersion SIST EN 15501:2016
EN 15501:2015 (E) 7 EN 12086, Thermal insulating products for building applications - Determination of water vapour transmission properties EN 12667, Thermal performance of building materials and products - Determination of thermal resistance by means of guarded hot plate and heat flow meter methods - Products of high and medium thermal resistance EN 12939, Thermal performance of building materials and products - Determination of thermal resistance by means of guarded hot plate and heat flow meter methods - Thick products of high and medium thermal resistance EN 13172:2012, Thermal insulation products - Evaluation of conformity EN 13467, Thermal insulating products for building equipment and industrial installations - Determination of dimensions, squareness and linearity of preformed pipe insulation EN 13468, Thermal insulating products for building equipment and industrial installations - Determination of trace quantities of water soluble chloride, fluoride, silicate, sodium ions and pH EN 13469, Thermal insulating products for building equipment and industrial installations - Determination of water vapour transmission properties of preformed pipe insulation EN 13472, Thermal insulating products for building equipment and industrial installations - Determination of short term water absorption by partial immersion of preformed pipe insulation EN 13501-1:2007+A1:2009, Fire classification of construction products and building elements - Part 1: Classification using data from reaction to fire tests EN 13820, Thermal insulating materials for building applications - Determination of organic content EN 13823, Reaction to fire tests for building products — Building products excluding floorings exposed to the thermal attack by a single burning item EN 15715, Thermal insulation products - Instructions for mounting and fixing for reaction to fire testing - Factory made products EN ISO 1182, Reaction to fire tests for products - Non-combustibility test (ISO 1182) EN ISO 1716, Reaction to fire tests for products - Determination of the gross heat of combustion (calorific value) (ISO 1716) EN ISO 8497, Thermal insulation - Determination of steady-state thermal transmission properties of thermal insulation for circular pipes (ISO 8497) EN ISO 8894-1, Refractory materials - Determination of thermal conductivity - Part 1: Hot-wire methods (cross-array and resistance thermometer) (ISO 8894-1) EN ISO 9229:2007, Thermal insulation - Vocabulary (ISO 9229) EN ISO 13787, Thermal insulation products for building equipment and industrial installations - Determination of declared thermal conductivity (ISO 13787) SIST EN 15501:2016
EN 15501:2015 (E) 8 3 Terms, definitions, symbols, units and abbreviated terms 3.1 Terms and definitions For the purposes of this document, the following terms and definitions apply. 3.1.1 Terms and definitions as given in EN ISO 9229:2007 3.1.1.1 expanded perlite lightweight granular (insulation) material manufactured from naturally occurring volcanic rock expanded by heat to form a cellular structure [SOURCE: EN ISO 9229:2007, 2.1.7, modified — removed alternative term “perlite”] 3.1.1.2 exfoliated vermiculite insulation material that results from expanding or exfoliating a natural micaceous mineral by heating [SOURCE: EN ISO 9229:2007, 2.1.8, modified — removed alternative term “vermiculite”] 3.1.1.3 block (insulation) product generally of rectangular cross-section and with a thickness not significantly smaller than the width [SOURCE: EN ISO 9229:2007, 2.3.1, modified — removed the Note and alternative term “billet”] 3.1.1.4 board slab (insulation) rigid or semi-rigid product of rectangular shape and cross section in which the thickness is uniform and substantially smaller than the other dimensions Note 1 to entry: Boards are usually thinner than slabs. They may also be supplied in tapered form. [SOURCE: EN ISO 9229:2007, 2.3.2] 3.1.1.5 pipe section section (insulation) product in the shape of a cylindrical annulus that may be split to facilitate application [SOURCE: EN ISO 9229:2007, 2.3.9, modified — removed the Note] 3.1.1.6 lag segment rigid or semi-rigid insulation product for application to large diameter cylindrical or spherical equipment [SOURCE: EN ISO 9229:2007, 2.3.8] SIST EN 15501:2016
EN 15501:2015 (E) 9 3.1.2 Additional terms and definitions 3.1.2.1 level given value which is the upper or lower limit of a requirement Note 1 to entry: The level is given by the declared value of the characteristic concerned. 3.1.2.2 class combination of two levels of the same property between which the performance falls 3.1.2.3 prefabricated ware pieces cut, abraded or otherwise formed from a board or block of product e.g. elbows, T-pieces, etc 3.1.2.4 production line assemblage of equipment that produces products in a continuous process 3.1.2.5 production unit assemblage of equipment that produces products in a discontinuous process 3.1.2.6 special ware (insulation) product formed in a mould to a given shape and dimension 3.2 Symbols, units and abbreviated terms 3.2.1 Symbols and units b is the width mm Di is the inside diameter of pipe sections mm d is the thickness mm dD is the declared thickness of the product mm b is the relative change in width % d is the relative change in thickness % l is the relative change in length % Li is the deviation from linearity mm l is the length mm
is the thermal conductivity W/(m·K) D is the declared thermal conductivity W/(m·K)
is the water vapour diffusion resistance factor — Sb is the deviation from squareness of boards on length and width mm/m Sd is the deviation from squareness of boards on thickness mm SIST EN 15501:2016
EN 15501:2015 (E) 10 Smax is the deviation from flatness mm 10 is the compressive stress at 10 % deformation kPa m is the compressive strength kPa v is the deviation from squareness for pipe sections and segments mm a is the apparent density kg/m3 BS is the symbol of the declared level for bending strength
CS(Y) is the symbol of the declared level for compressive stress at Y % deformation
CS(10) is the symbol of the declared level for compressive stress at 10 % deformation
CL is the symbol of the declared level of soluble chloride ions
F is the symbol of the declared level of soluble fluoride ions
L is the symbol of the declared class for length tolerances
MU is the symbol of the declared value for water vapour diffusion resistance factor
Na is the symbol of the declared level of soluble sodium ions
P is the symbol of the declared value for flatness tolerances
pH is the symbol of the declared level of the pH-value
S is the symbol of the declared class for squareness tolerances
Sl declared level of soluble silicate ions
ST(+) is the symbol of the declared level for maximum service temperature
ST(-) is the symbol of the declared level for minimum service temperature
T is the symbol of the declared class for thickness tolerances
W is the symbol of the declared class for width tolerances
3.2.2 Abbreviated terms AVCP is Assessment and Verification of Constancy of Performance
(previously named attestation of conformity) DoP is Declaration of Performance EP is Expanded Perlite EV is Exfoliated Vermiculite FPC is Factory Production Control PTD is Product Type Determination (previously named ITT for Initial Type Test) RtF is Reaction to Fire ThIBEII is Thermal Insulation for Building Equipment and Industrial Installations VCP is Verification of Constancy of Performance (previously named evaluation of conformity) SIST EN 15501:2016
EN 15501:2015 (E) 11 4 Requirements 4.1 General Product properties shall be assessed in accordance with Clause 5. To comply with this standard, products shall meet the requirements of 4.2, and the requirements of 4.3 as appropriate. NOTE Information on additional properties is given in Annex E. One test result for a product property is the average of the measured values on the numbers of test specimens given in Table 4. 4.2 For all applications 4.2.1 Thermal conductivity For flat specimens, thermal conductivity shall be based upon measurements carried out in accordance with EN 12667 and if relevant EN 12939 or EN ISO 8894-1 (this test is calibrated against EN 12667 and if relevant EN 12939). For cylindrical specimen
...
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Toplotnoizolacijski proizvodi za opremo stavb in industrijske inštalacije - Proizvodi iz ekspandiranega perlita (EPB) in vermikulita (EV) - SpecifikacijaWärmedämmstoffe für die technische Gebäudeausrüstung und für betriebstechnische Anlagen in der Industrie - Werkmäßig hergestellte Produkte aus Blähperlit (EP) und expandiertem Vermiculit (EV) - SpezifikationProduits isolants thermiques pour l'équipement du bâtiment et les installations industrielles - Produits manufacturés en perlite expansée (EP) et à base de vermiculite exfoliée (EV) - SpécificationThermal insulation products for building equipment and industrial installations - Factory made expanded perlite (EP) and exfoliated vermiculite (EV) products - Specification91.100.60Thermal and sound insulating materialsICS:Ta slovenski standard je istoveten z:EN 15501:2015SIST EN 15501:2016en,fr,de01-februar-2016SIST EN 15501:2016SLOVENSKI
STANDARDSIST EN 15501:20131DGRPHãþD
SIST EN 15501:2016
EUROPÄISCHE NORM EUROPEAN STANDARD NORME EUROPÉENNE
EN 15501
Dezember
t r s w ICS
{ sä s r rä x r Ersatz für EN
s w w r sã t r s uDeutsche Fassung
Wärmedämmstoffe für die technische Gebäudeausrüstung und für betriebstechnische Anlagen in der Industrie æ Thermal insulation products for building equipment and industrial installations æ Factory made expanded Specification
Produits isolants thermiques pour l 5ßquipement du bâtiment et les installations industrielles æ Produits Diese Europäische Norm wurde vom CEN am
t vä Oktober
t r s w angenommenä
ung zu erfüllená in der die Bedingungen festgelegt sindá unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben istä Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim ManagementæZentrum des CENæCENELEC oder bei jedem CENæMitglied auf Anfrage erhältlichä
Spracheá die von einem CENæMitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem ManagementæZentrum mitgeteilt worden istá hat den gleichen Status wie die offiziellen Fassungenä
CENæMitglieder sind die nationalen Normungsinstitute von Belgiená Bulgariená Dänemarká Deutschlandá der ehemaligen jugoslawischen Republik Mazedoniená Estlandá Finnlandá Frankreichá Griechenlandá Irlandá Islandá Italiená Kroatiená Lettlandá Litauená Luxemburgá Maltaá den Niederlandená Norwegená Österreichá Polená Portugalá Rumäniená Schwedená der Schweizá der Slowakeiá Sloweniená Spaniená der Tschechischen Republiká der Türkeiá Ungarná dem Vereinigten Königreich und Zypernä
EUROPÄISCHES KOMITEE FÜR NORMUNG EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
CEN-CENELEC Management-Zentrum:
Avenue Marnix 17,
B-1000 Brüssel
9
t r s w CEN Alle Rechte der Verwertungá gleich in welcher Form und in welchem Verfahrená sind weltweit den nationalen Mitgliedern von CEN vorbehaltenä Refä Nrä EN
s w w r sã t r s w DSIST EN 15501:2016

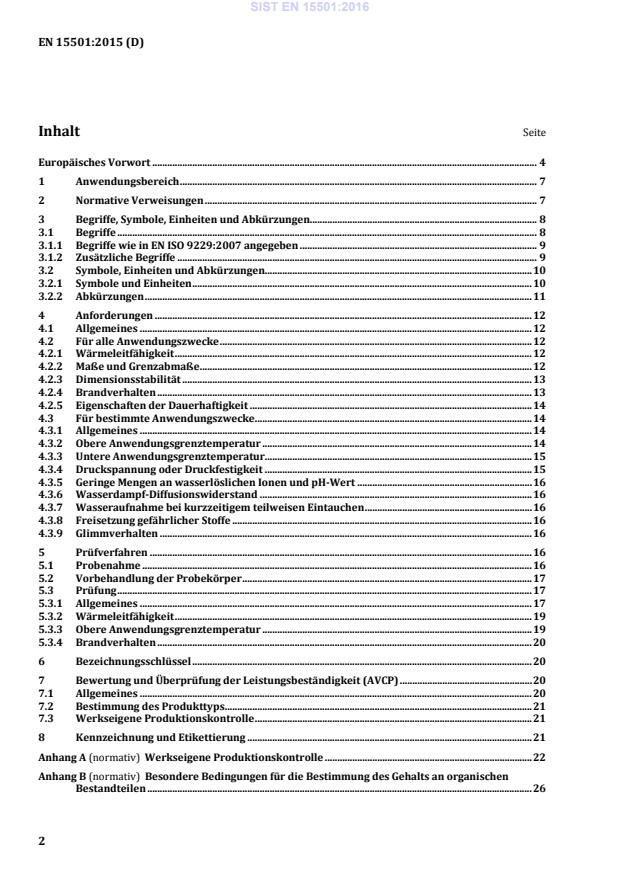

EN 15501:2015 (D) 2 Inhalt Seite Europäisches Vorwort . 4 1 Anwendungsbereich . 7 2 Normative Verweisungen . 7 3 Begriffe, Symbole, Einheiten und Abkürzungen. 8 3.1 Begriffe . 8 3.1.1 Begriffe wie in EN ISO 9229:2007 angegeben . 9 3.1.2 Zusätzliche Begriffe . 9 3.2 Symbole, Einheiten und Abkürzungen. 10 3.2.1 Symbole und Einheiten . 10 3.2.2 Abkürzungen . 11 4 Anforderungen . 12 4.1 Allgemeines . 12 4.2 Für alle Anwendungszwecke . 12 4.2.1 Wärmeleitfähigkeit . 12 4.2.2 Maße und Grenzabmaße . 12 4.2.3 Dimensionsstabilität . 13 4.2.4 Brandverhalten . 13 4.2.5 Eigenschaften der Dauerhaftigkeit . 14 4.3 Für bestimmte Anwendungszwecke . 14 4.3.1 Allgemeines . 14 4.3.2 Obere Anwendungsgrenztemperatur . 14 4.3.3 Untere Anwendungsgrenztemperatur. 15 4.3.4 Druckspannung oder Druckfestigkeit . 15 4.3.5 Geringe Mengen an wasserlöslichen Ionen und pH-Wert . 16 4.3.6 Wasserdampf-Diffusionswiderstand . 16 4.3.7 Wasseraufnahme bei kurzzeitigem teilweisen Eintauchen . 16 4.3.8 Freisetzung gefährlicher Stoffe . 16 4.3.9 Glimmverhalten . 16 5 Prüfverfahren . 16 5.1 Probenahme . 16 5.2 Vorbehandlung der Probekörper . 17 5.3 Prüfung . 17 5.3.1 Allgemeines . 17 5.3.2 Wärmeleitfähigkeit . 19 5.3.3 Obere Anwendungsgrenztemperatur . 19 5.3.4 Brandverhalten . 20 6 Bezeichnungsschlüssel . 20 7 Bewertung und Überprüfung der Leistungsbeständigkeit (AVCP) . 20 7.1 Allgemeines . 20 7.2 Bestimmung des Produkttyps . 21 7.3 Werkseigene Produktionskontrolle . 21 8 Kennzeichnung und Etikettierung . 21 Anhang A (normativ)
