(Main)Ambient air - Standard method for the measurement of the concentration of carbon monoxide by non-dispersive infrared spectroscopy
Ambient air - Standard method for the measurement of the concentration of carbon monoxide by non-dispersive infrared spectroscopy
This European Standard specifies a continuous measurement method for the determination of the concentration of carbon monoxide present in ambient air based on the non-dispersive infrared spectroscopic measuring principle.
This standard describes the performance characteristics and sets the relevant minimum criteria required to select an appropriate non-dispersive infrared spectroscopic analyser by means of type approval tests. It also includes the evaluation of the suitability of an analyser for use in a specific fixed site so as to meet the data quality requirements as specified in Annex I of Directive 2008/50/EC [1] and requirements during sampling, calibration and quality assurance for use.
The method is applicable to the determination of the mass concentration of carbon monoxide present in ambient air up to 100 mg/m3 carbon monoxide. This concentration range represents the certification range for the type approval test.
NOTE 1 Other ranges may be used depending on the levels present in ambient air.
NOTE 2 When the standard is used for other purposes than for measurements required by Directive 2008/50/EC, the ranges and uncertainty requirements may not apply.
The method covers the determination of ambient air concentrations of carbon monoxide in zones classified as rural areas, urban-background areas and traffic-orientated locations and locations influenced by industrial sources.
The results are expressed in mg/m3 (at 20 °C and 101,3 kPa).
NOTE 3 100 mg/m3 of CO corresponds to 86 μmol/mol of CO.
This standard contains information for different groups of users.
Clauses 5 to 7 and Annexes B, C and D contain general information about the principles of carbon monoxide measurement by non-dispersive infrared spectroscopic analyser and sampling equipment.
Clause 8 and Annex E are specifically directed towards test houses and laboratories that perform type-approval testing of carbon monoxide analysers. These sections contain information about:
− type-approval test conditions, test procedures and test requirements;
− analyser performance requirements;
− evaluation of the type-approval test results;
− evaluation of the uncertainty of the measurement results of the carbon monoxide analyser based on the type approval test results.
Clauses 9 to 11 and Annex F are directed towards monitoring networks performing the practical measurements of carbon monoxide in ambient air. These sections contain information about:
− initial installation of the analyser in the monitoring network and acceptance testing;
− ongoing quality assurance/quality control;
− calculation and reporting of measurement results;
− evaluation of the uncertainty of measurement results under practical monitoring conditions.
Außenluft - Messverfahren zur Bestimmung der Konzentration von Kohlenmonoxid mit nicht-dispersiver Infrarot-Photometrie
Dieses Dokument legt ein kontinuierliches Messverfahren nach dem nicht-dispersiven Infrarot-Messprinzip zur Bestimmung der Konzentration von Kohlenmonoxid in Außenluft fest. Es nennt die Leistungskenngrößen und legt die Mindestanforderungen für die Eignungsprüfung von Infrarot-Photometern fest. Es beinhaltet auch die Bewertung der Eignung eines Messgeräts für den Einsatz an einem bestimmten ortsfesten Messstandort bezüglich der Anforderungen an die Datenqualität und bezüglich der Anforderungen für Probennahme, Kalibrierung und Qualitätssicherung.
ANMERKUNG 1 Zusätzliche Information ist in Anhang 1 der Richtline 2008/50/EG [1] gegeben
Das Verfahren ist anwendbar zur Bestimmung der Massenkonzentration von Kohlenmonoxid in Außenluft bis 100 mg/m3. Dieser Konzentrationsbereich entspricht dem Zertifizierungsbereich für die Eignungsprüfung.
ANMERKUNG 2 Je nach Konzentrationsniveau in der Luft können auch andere Bereiche gewählt werden.
ANMERKUNG 3 Wird diese Norm für andere Zwecke als für Messungen nach Richtlinie 2008/50/EG eingesetzt, dann brauchen die Anforderungen hinsichtlich Anwendungsbereich und Unsicherheit nicht zur Geltung kommen.
Das Verfahren umfasst die Bestimmung der Konzentration von Kohlenmonoxid an Standorten, die als ländlich, städtischer Hintergrund klassifiziert sind sowie für Probenahmepunkte, die durch Verkehr oder industrielle Quellen beeinflusst werden.
Die Ergebnisse werden in mg/m3 (bei 20 °C und 101,3 kPa) angegeben.
ANMERKUNG 4 100 mg/m3 Kohlenmonoxid entsprechen 86 μmol/mol Kohlenmonoxid.
Dieses Dokument enthält Informationen für verschiedene Nutzergruppen.
Abschnitt 5 bis Abschnitt 7 und Anhang B, Anhang C und Anhang D enthalten allgemeine Informationen über die Grundlagen der Kohlenmonoxid-Messung mit einem nicht-dispersiven Infrarot-Photometer sowie über die Probennahmeeinrichtung.
Abschnitt 8 und Anhang E richten sich speziell an Prüfinstitute und -laboratorien, die Eignungsprüfungen von Kohlenmonoxid-Messgeräten durchführen. Diese Abschnitte enthalten Informationen über
— Prüfbedingungen, -verfahren und -anforderungen bei der Eignungsprüfung;
— Anforderungen an die Leistungsfähigkeit des Messgeräts;
— die Bewertung der Ergebnisse der Eignungsprüfung;
— die Bewertung der Unsicherheit der Messergebnisse des Kohlenmonoxid-Messgeräts anhand der Eignungsprüfungsergebnisse.
Abschnitt 9 bis Abschnitt 11 und Anhang F richten sich an die Betreiber von Messnetzen, mit denen Kohlenmonoxid-Messungen in Außenluft durchgeführt werden. Diese Abschnitte enthalten Informationen über
— die Erstinstallation des Messgeräts im Messnetz und Eignungsbewertung;
— die laufende Qualitätssicherung und -kontrolle;
— die Berechnung und Übermittlung der Messergebnisse;
— die Bewertung der Unsicherheit der Messergebnisse unter Messbedingungen.
Das vorliegende Dokument stellt eine Weiterentwicklung der vorangegangenen Ausgaben (EN 14626:2005 und EN 14626:2012) dar. Bei der Beschaffung von Geräten, müssen diese vollständig mit dem vorliegenden Dokument übereinstimmen.
ANMERKUNG 5 Eignungsprüfungen, die vor der Veröffentlichung dieses Dokuments zum Zweck des Nachweises der Gleichwertigkeit durchgeführt wurden, sind weiterhin gültig.
ANMERKUNG 6 Eignungsprüfungen von Messgeräten, die vor der Veröffentlichung dieses Dokuments durchgeführt wurden, bleiben weiterhin für die Verwendung für regulierte Beobachtungszwecke gültig.
Air ambiant - Méthode normalisée de mesurage de la concentration en monoxyde de carbone par spectroscopie à rayonnement infrarouge non dispersif
Le présent document spécifie une méthode de mesurage en continu pour la détermination de la concentration en monoxyde de carbone dans l'air ambiant, selon le principe de mesure par spectroscopie à rayonnement infrarouge non dispersif. Le présent document décrit les caractéristiques de performance et fixe les critères minimaux requis pour sélectionner un analyseur par spectroscopie à rayonnement infrarouge non dispersif à l'aide de l’essai de type. Il présente également l'évaluation de l'aptitude à l'emploi d'un analyseur sur un site fixe spécifique afin de répondre aux exigences de qualité des données (voir l'Annexe I de la Directive 2008/50/CE [1] pour des informations supplémentaires) ainsi qu'aux exigences à observer au cours du prélèvement, de l'étalonnage et de l'assurance qualité.
La méthode s'applique à la détermination de la concentration massique en monoxyde de carbone présent dans l'air ambiant jusqu'à 100 mg/m3. Cette plage de concentration représente l'étendue de mesure certifiée pour l’essai de type.
NOTE 1 D'autres plages peuvent être utilisées selon les niveaux présents dans l'air ambiant.
NOTE 2 Lorsque la norme est utilisée à d'autres fins que la Directive 2008/50/CE, les exigences relatives à la plage et à l'incertitude peuvent ne pas s'appliquer.
La méthode couvre la détermination des concentrations en monoxyde de carbone présent dans l'air ambiant dans les lieux classés comme zones rurales et zones urbaines de fond, ainsi que pour les points de prélèvement influencés par la circulation automobile ou des sources industrielles.
Les résultats sont exprimés en mg/m3 (à 20 °C et 101,3 kPa).
NOTE 3 100 mg/m3 de CO correspondent à 86 µmol/mol de CO.
Le présent document contient des informations pour différents groupes d'utilisateurs.
Les Articles 5 à 7 et les Annexes B, C et D contiennent des informations générales relatives aux principes de mesurage du monoxyde de carbone à l'aide d'un analyseur par spectroscopie à rayonnement infrarouge non dispersif et d'un équipement de prélèvement.
L'Article 8 et l'Annexe E concernent tout particulièrement les entreprises et les laboratoires d'essai qui effectuent l’essai de type des analyseurs de monoxyde de carbone. Ces sections contiennent des informations concernant :
- les conditions de l’essai de type, les procédures de test et les exigences d'essai ;
- les exigences de performance de l'analyseur ;
- l'évaluation des résultats de l’essai de type ;
- l'évaluation de l'incertitude associée au mesurage effectué par l'analyseur de monoxyde de carbone d'après les résultats de l’essai de type.
Les Articles 9 à 11 et l'Annexe F concernent les réseaux de surveillance effectuant les mesurages concrets du monoxyde de carbone dans l'air ambiant. Ces sections contiennent des informations concernant :
- l'installation initiale de l'analyseur dans le réseau de surveillance et l'essai de réception ;
- l'assurance qualité/le contrôle qualité en continu ;
- le calcul et le compte-rendu des résultats de mesurage ;
- l'évaluation de l'incertitude des résultats de mesure sous des conditions de surveillance réelles.
Le présent document représente une évolution par rapport aux éditions antérieures (EN 14626:2005 et EN 14626: 2012).
NOTE 4 Les analyseurs soumis à essai de type avant la publication du présent document peuvent toujours être utilisés à des fins de surveillance réglementaire. Au fur et à mesure que de nouvelles versions des analyseurs testés dans le cadre du présent document sont disponibles, cesser d'utiliser les anciens analyseurs de référence.
Zunanji zrak - Standardna metoda za določanje koncentracije ogljikovega monoksida z nedisperzivno infrardečo spektroskopijo
General Information
Relations
Standards Content (Sample)
SLOVENSKI STANDARD
oSIST prEN 14626:2022
01-december-2022
Zunanji zrak - Standardna metoda za določanje koncentracije ogljikovega
monoksida z nedisperzivno infrardečo spektroskopijo
Ambient air - Standard method for the measurement of the concentration of carbon
monoxide by non-dispersive infrared spectroscopy
Außenluft - Messverfahren zur Bestimmung der Konzentration von Kohlenmonoxid mit
nicht-dispersiver Infrarot-Photometrie
Air ambiant - Méthode normalisée de mesurage de la concentration en monoxyde de
carbone par spectroscopie à rayonnement infrarouge non dispersif
Ta slovenski standard je istoveten z: prEN 14626
ICS:
13.040.20 Kakovost okoljskega zraka Ambient atmospheres
oSIST prEN 14626:2022 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
oSIST prEN 14626:2022
oSIST prEN 14626:2022
DRAFT
EUROPEAN STANDARD
prEN 14626
NORME EUROPÉENNE
EUROPÄISCHE NORM
October 2022
ICS 13.040.20 Will supersede EN 14626:2012
English Version
Ambient air - Standard method for the measurement of the
concentration of carbon monoxide by non-dispersive
infrared spectroscopy
Air ambiant - Méthode normalisée de mesurage de la Außenluft - Messverfahren zur Bestimmung der
concentration en monoxyde de carbone par Konzentration von Kohlenmonoxid mit nicht-
spectroscopie à rayonnement infrarouge non dispersif dispersiver Infrarot-Photometrie
This draft European Standard is submitted to CEN members for enquiry. It has been drawn up by the Technical Committee
CEN/TC 264.
If this draft becomes a European Standard, CEN members are bound to comply with the CEN/CENELEC Internal Regulations
which stipulate the conditions for giving this European Standard the status of a national standard without any alteration.
This draft European Standard was established by CEN in three official versions (English, French, German). A version in any other
language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC
Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and
United Kingdom.
Recipients of this draft are invited to submit, with their comments, notification of any relevant patent rights of which they are
aware and to provide supporting documentation.
Warning : This document is not a European Standard. It is distributed for review and comments. It is subject to change without
notice and shall not be referred to as a European Standard.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2022 CEN All rights of exploitation in any form and by any means reserved Ref. No. prEN 14626:2022 E
worldwide for CEN national Members.
oSIST prEN 14626:2022
prEN 14626:2022 (E)

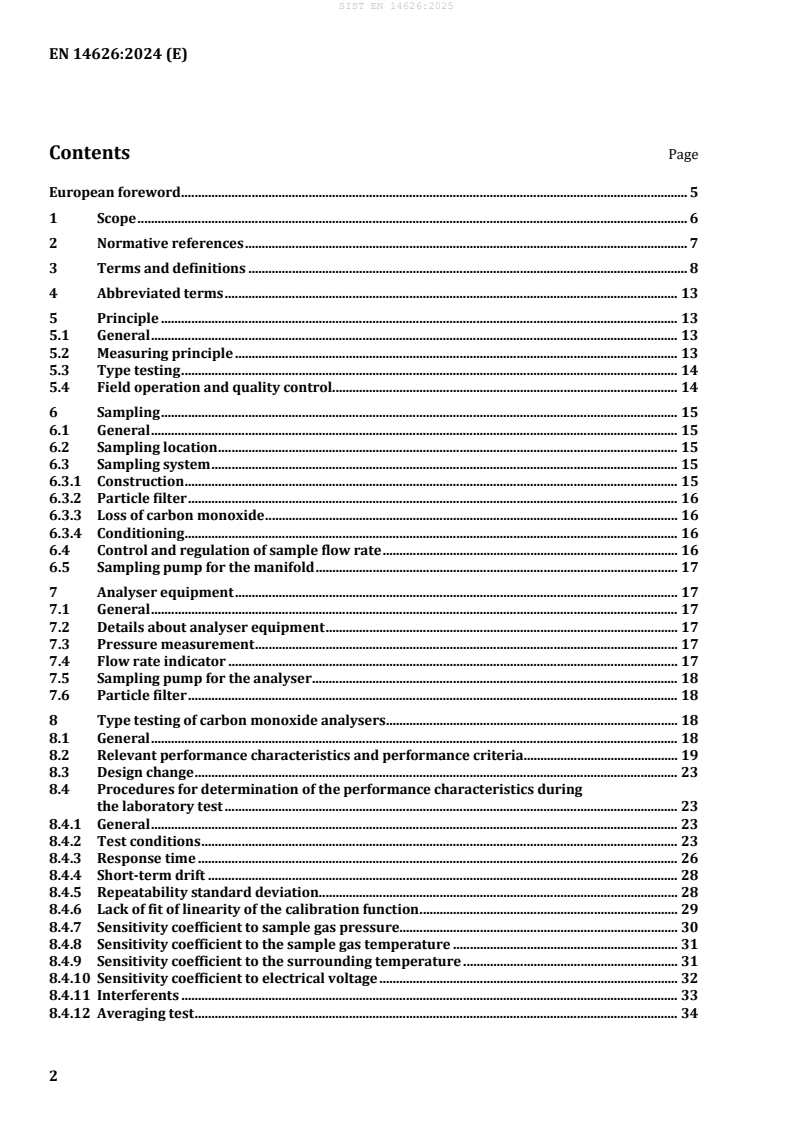

Contents
