IEC 60254-1:2005

Lead-acid traction batteries - Part 1: General requirements and methods of tests

This part of IEC 60254 is applicable to lead acid traction batteries used as power sources for electric propulsion. The tests defined are relevant to all traction battery applications which include road vehicles, locomotives, industrial trucks and mechanical handling equipments. Tests which may be used specifically to test batteries developed for use in vehicles such as light passenger vehicles, motor cycles, light commercial vehicles, etc. may be found in alternative standards e.g. IEC 61982-2. The object of this standard is to specify certain essential characteristics of traction batteries or cells, together with the relevant test methods of those characteristics.

Batteries d'accumulateurs de traction au plomb - Partie 1: Exigences générales et méthodes d'essais

La présente partie de la CEI 60254 est applicable aux batteries d'accumulateurs de traction au plomb utilisées comme source d'énergie pour la propulsion électrique. Les essais définis sont applicables à toutes les batteries d'accumulateurs de traction pour applications dans les véhicules routiers, les locomotives, les engins industriels et les chariots de manutention. Des essais qui peuvent être utilisés pour tester de manière spécifique des batteries d'accumulateurs développées pour l'utilisation dans des véhicules tels que les véhicules électriques légers destinés au transport des passagers, les cycles à moteurs, les véhicules commerciaux légers, etc. peuvent être spécifiés dans d'autres normes tel que la CEI 61982-2. La présente norme a pour objet de spécifier certaines caractéristiques essentielles des batteries d'accumulateurs de traction ou des éléments, ainsi que les méthodes d'essais permettant de contrôler ces caractéristiques.

General Information

• Status: Published
• Publication Date: 12-Apr-2005
• ICS: 01 - GENERALITIES. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION
• ICS: 29.220.20 - Acid secondary cells and batteries
• Technical Committee: TC 21 - Secondary cells and batteries
• Drafting Committee: WG 3 - TC 21/WG 3
• Current Stage: PPUB - Publication issued
• Start Date: 15-Jul-2005
• Completion Date: 13-Apr-2005

Relations

• Revises: IEC 60254-1:1997 - Lead-acid traction batteries - Part 1: General requirements and methods of test
• Effective Date: 05-Sep-2023

Standards Content (Sample)

INTERNATIONAL IEC
STANDARD 60254-1
Fourth edition
2005-04
Lead-acid traction batteries –
Part 1:
General requirements and
methods of test
This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number

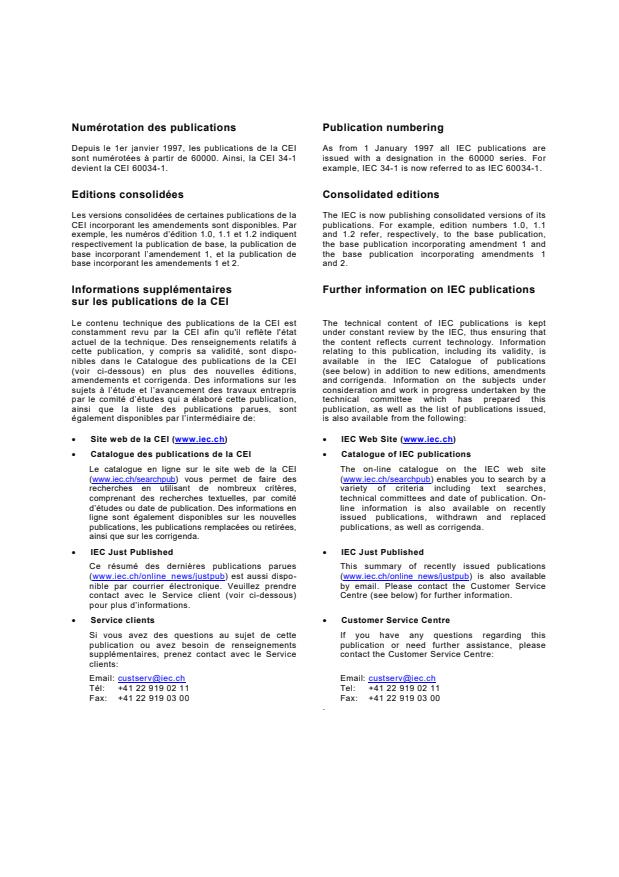

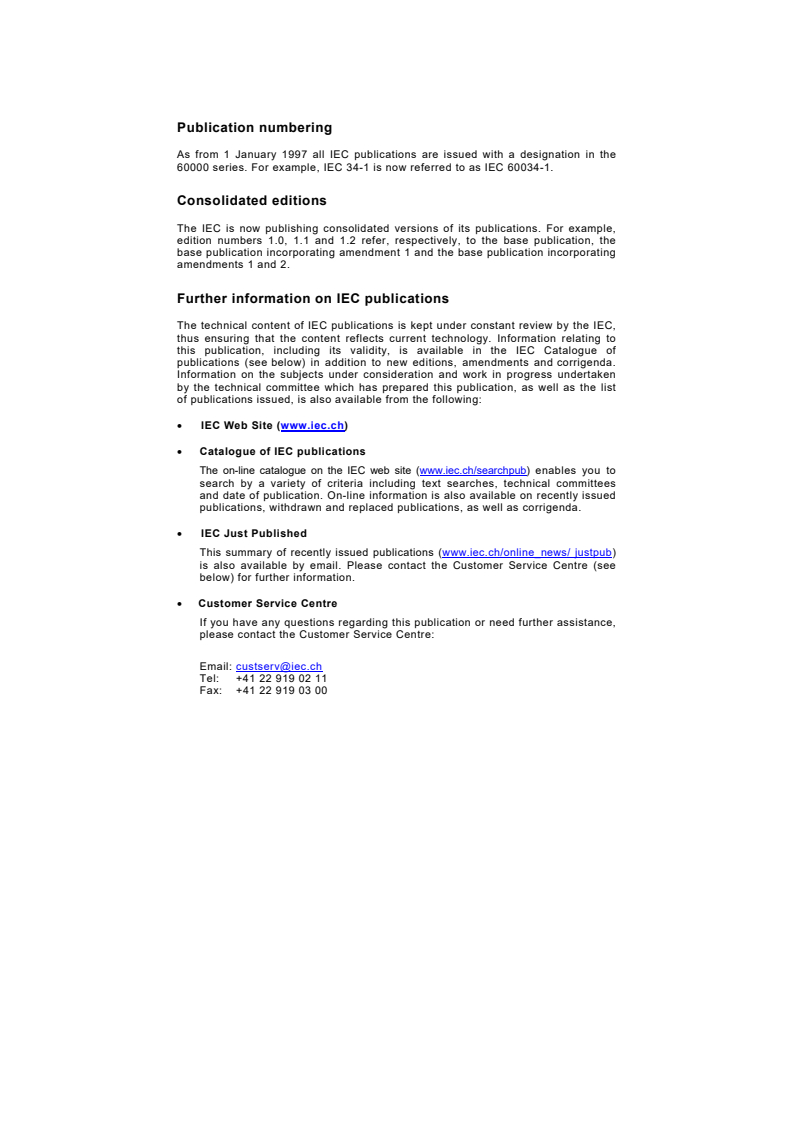

Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the
60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,
edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the
base publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to
this publication, including its validity, is available in the IEC Catalogue of
publications (see below) in addition to new editions, amendments and corrigenda.
Information on the subjects under consideration and work in progress undertaken
by the technical committee which has prepared this publication, as well as the list
of publications issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees
and date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub)
is also available by email. Please contact the Customer Service Centre (see
below) for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: [e-mail]
Tel: [phone]
Fax: [phone]
INTERNATIONAL IEC
STANDARD 60254-1
Fourth edition
2005-04
Lead-acid traction batteries –
Part 1:
General requirements and
methods of test
 IEC 2005 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
PRICE CODE
M
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue

60254-1  IEC:2005 – 3 –

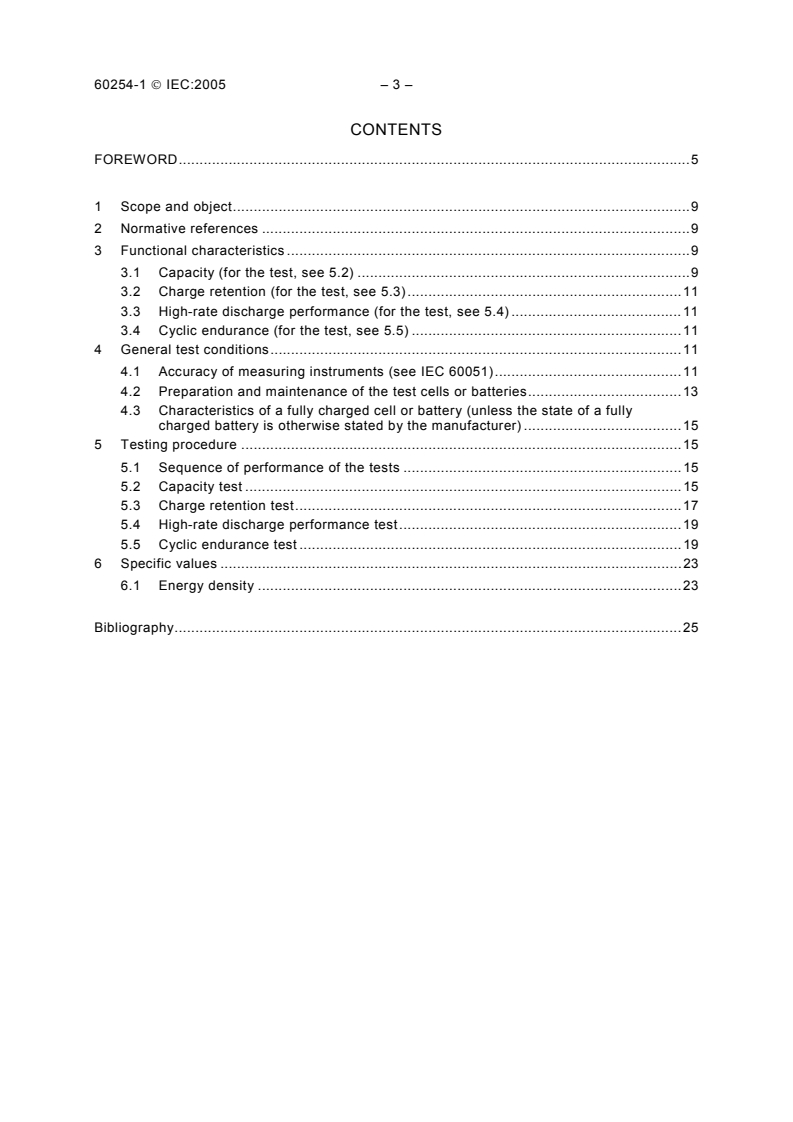

CONTENTS
FOREWORD.5

1 Scope and object.9
2 Normative references .9
3 Functional characteristics .9
3.1 Capacity (for the test, see 5.2) .9
3.2 Charge retention (for the test, see 5.3).11
3.3 High-rate discharge performance (for the test, see 5.4) .11
3.4 Cyclic endurance (for the test, see 5.5) .11
4 General test conditions.11
4.1 Accuracy of measuring instruments (see IEC 60051).11
4.2 Preparation and maintenance of the test cells or batteries.13
4.3 Characteristics of a fully charged cell or battery (unless the state of a fully
charged battery is otherwise stated by the manufacturer) .15
5 Testing procedure .15
5.1 Sequence of performance of the tests .15
5.2 Capacity test .15
5.3 Charge retention test.17
5.4 High-rate discharge performance test.19
5.5 Cyclic endurance test .19
6 Specific values .23
6.1 Energy density .23

Bibliography.25

60254-1  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LEAD-ACID TRACTION BATTERIES –

Part 1: General requirements and methods of test

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60254-1 has been prepared by IEC technical committee 21:
Secondary cells and batteries.
This fourth edition cancels and replaces the third edition, published in 1997, and constitutes a
technical revision. The principal change in this edition is the removal of the original Clause 6
dealing with “Testing procedures for light road vehicle traction batteries”, as this is now
covered by IEC 61982-2. The “high rate discharge test” has been changed from 0,5 h to 1 h
and the temperature co-efficient of resistance for 1h discharge included. The opportunity has
also been taken to introduce relatively minor revisions where these are now more appropriate
due to developments.
60254-1  IEC:2005 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
21/619/FDIS 21/622/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
IEC 60254 consists of the following parts under the general title Lead-acid traction batteries:
Part 1: General requirements and methods of test
Part 2: Dimensions of cells and terminals and marking of polarity on cells
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
60254-1  IEC:2005 – 9 –
LEAD-ACID TRACTION BATTERIES –

Part 1: General requirements and methods of test

1 Scope and object
This part of IEC 60254 is applicable to lead-acid traction batteries used as power sources for
electric propulsion.
The tests defined are relevant to all traction battery applications which include road vehicles,
locomotives, industrial trucks and mechanical handling equipments. Tests which may be used
specifically to test batteries developed for use in vehicles such as light passenger vehicles,
motor cycles, light commercial vehicles, etc. may be found in alternative standards e.g.
IEC 61982-2.
The object of this standard is to specify certain essential characteristics of traction batteries
or cells, together with the relevant test methods of those characteristics.
Although Part 2 of this standard defines dimensions of commonly used traction cells, the tests
in Part 1 may be applied to cells and monobloc batteries of other dimensions, if the
application is appropriate.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60051 (all parts), Direct acting indicating analogue electrical measuring instruments and
their accessories
IEC 60254-2:1997, Lead-acid traction batteries - Part 2: Dimensions of cells and terminals
and marking of polarity on cells
Amendment 1 (2000)
3 Functional characteristics
3.1 Capacity (for the test, see 5.2)
3.1.1 The most essential characteristic of a traction battery is its ability to store electric
energy. This is expressed as capacity C, measured in ampere hours (Ah), which varies with
the conditions of use.
3.1.2 The nominal capacity C is a reference value, declared by the manufacturer, which is
N
valid for the cell/battery temperature of 30 °C, a discharge time of 5 h, and a cut-off voltage
U = 1,70 V per cell. The corresponding discharge current is
f
60254-1  IEC:2005 – 11 –
C (Ah)
N
I (A) =
N
5 (h)
3.1.3 The actual capacity C shall be determined by discharging a fully-charged battery
a
according to 5.2. The resultant value is used for the verification of the nominal capacity C .
N
3.2 Charge retention (for the test, see 5.3)
Batteries lose charge on open circuit as a result of self-discharge.
The charge retention is defined as the residual dischargeable capacity C after storage on
r
open circuit under defined conditions of temperature and time.
3.3 High-rate discharge performance (for the test, see 5.4)
In some applications, traction batteries shall be capable of supplying high-rate discharge
currents:
I ≥ I (A)
N
i.e. 1 h discharge rate, for instance for acceleration and/or lifting of loads.
Since not all traction batteries are required to supply high current rates, this characteristic is
only applied when appropriate.
Because of the intermittent nature of the load the high-rate performance of a traction battery
is represented by the 1 h discharge current I , i.e. the current to discharge a battery at 30 °C
to a cut-off voltage U = 1,6 V per cell within 1 h. If required, the value of the current I shall
f 1
be indicated by the manufacturer.
3.4 Cyclic endurance (for the test, see 5.5)
The service provided by a traction battery consists of discharges followed by recharges, each
discharge generally using a large part of the stored energy.
The endurance of a battery is defined by the number of discharge/recharge cycles it can
perform under specified conditions until its capacity has just reached the limit of 0,8 C .
N
4 General test conditions
4.1 Accuracy of measuring instruments (see IEC 60051)
4.1.1 Electrical measuring instruments
4.1.1.1 Range of measuring devices
The instruments used shall enable the values of voltage and current to be me
...

NORME CEI
INTERNATIONALE 60254-1
Quatrième édition
2005-04
Batteries d’accumulateurs
de traction au plomb –
Partie 1:
Exigences générales et
méthodes d’essais
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60254-1:2005(F)

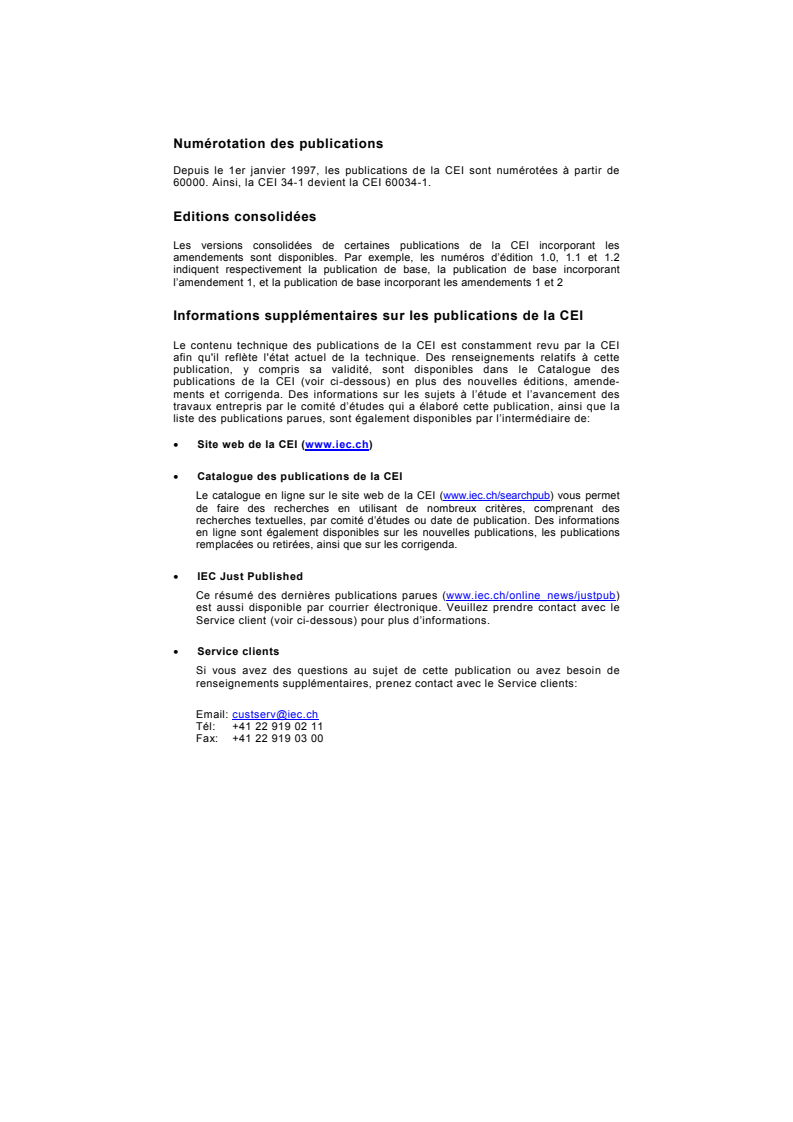

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de
60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les
amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2
indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2
Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: [e-mail]
Tél: [phone]
Fax: [phone]
NORME CEI
INTERNATIONALE 60254-1
Quatrième édition
2005-04
Batteries d’accumulateurs
de traction au plomb –
Partie 1:
Exigences générales et
méthodes d’essais
 IEC 2005 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
M
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 60254-1  CEI:2005

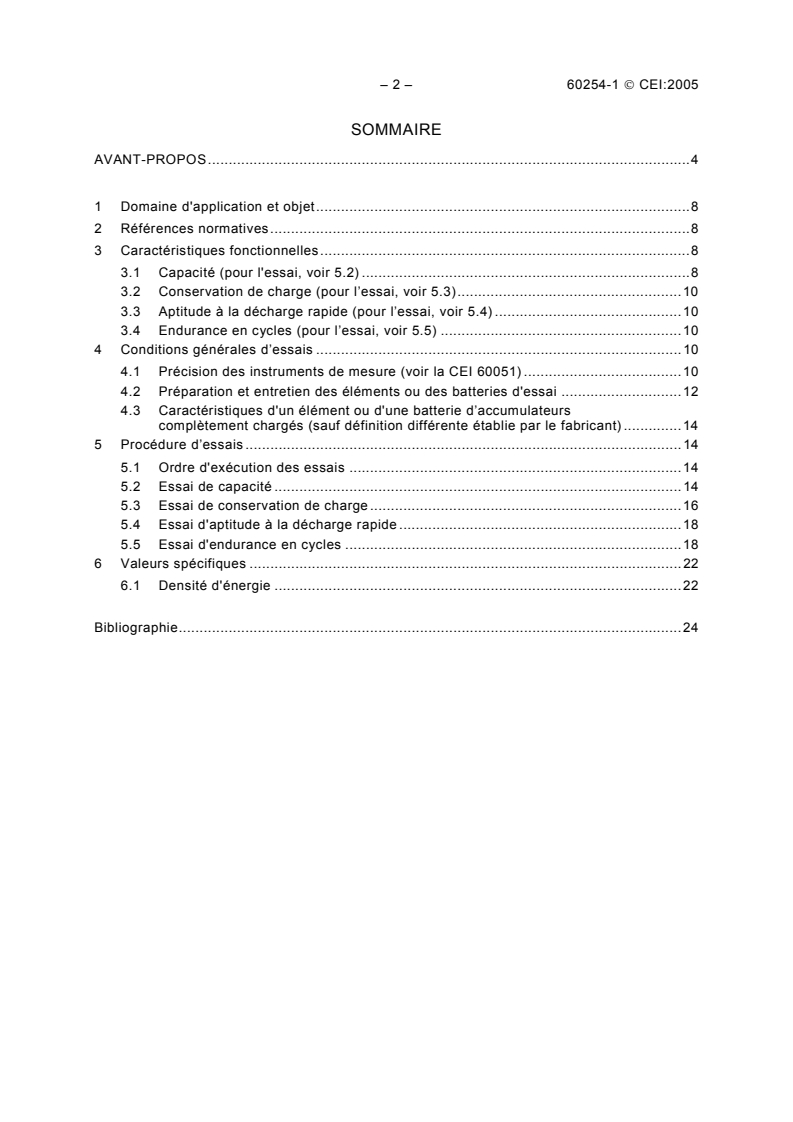

SOMMAIRE
AVANT-PROPOS.4

1 Domaine d'application et objet.8
2 Références normatives.8
3 Caractéristiques fonctionnelles.8
3.1 Capacité (pour l'essai, voir 5.2) .8
3.2 Conservation de charge (pour l’essai, voir 5.3).10
3.3 Aptitude à la décharge rapide (pour l’essai, voir 5.4) .10
3.4 Endurance en cycles (pour l’essai, voir 5.5) .10
4 Conditions générales d’essais .10
4.1 Précision des instruments de mesure (voir la CEI 60051) .10
4.2 Préparation et entretien des éléments ou des batteries d'essai .12
4.3 Caractéristiques d'un élément ou d'une batterie d’accumulateurs
complètement chargés (sauf définition différente établie par le fabricant) .14
5 Procédure d’essais .14
5.1 Ordre d'exécution des essais .14
5.2 Essai de capacité .14
5.3 Essai de conservation de charge.16
5.4 Essai d'aptitude à la décharge rapide .18
5.5 Essai d'endurance en cycles .18
6 Valeurs spécifiques .22
6.1 Densité d'énergie .22

Bibliographie.24

– 4 – 60254-1  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
BATTERIES D’ACCUMULATEURS DE TRACTION AU PLOMB –

Partie 1: Exigences générales et méthodes d'essais

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60254-1 a été établie par le comité d'études 21 de la CEI:
Accumulateurs.
Cette quatrième édition annule et remplace la troisième édition parue en 1997 et constitue
une révision technique. Le changement principal dans cette édition concerne le retrait de
l’ancien Article 6 ayant pour objet les « Procédures d’essais pour batteries de traction de
véhicules routiers légers » puisque celui-ci est maintenant couvert par la CEI 61982-2. De
plus « l’essai d'aptitude à la décharge rapide » à 0,5 h est maintenant effectué à 1 h avec un
nouveau coefficient de résistance en température pour 1 h de décharge. L’opportunité
d’introduire des changements mineurs appropriés suite aux récents développements a été
saisie.
– 6 – 60254-1  CEI:2005
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
21/619/FDIS 21/622/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La CEI 60254 comprend les parties suivantes, présentées sous le nouveau titre général
Batteries d’accumulateurs de traction au plomb:
Partie 1: Exigences générales et méthodes d’essais
Partie 2: Dimensions des éléments et des bornes et indication de la polarité sur les éléments
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 60254-1  CEI:2005
BATTERIES D’ACCUMULATEURS DE TRACTION AU PLOMB –

Partie 1: Exigences générales et méthodes d'essais

1 Domaine d'application et objet
La présente partie de la CEI 60254 est applicable aux batteries d’accumulateurs de traction
au plomb utilisées comme source d'énergie pour la propulsion électrique.
Les essais définis sont applicables à toutes les batteries d’accumulateurs de traction pour
applications dans les véhicules routiers, les locomotives, les engins industriels et les chariots
de manutention. Des essais qui peuvent être utilisés pour tester de manière spécifique des
batteries d’accumulateurs développées pour l'utilisation dans des véhicules tels que les
véhicules électriques légers destinés au transport des passagers, les cycles à moteurs, les
véhicules commerciaux légers, etc. peuvent être spécifiés dans d’autres normes tel que la
CEI 61982-2.
La présente norme a pour objet de spécifier certaines caractéristiques essentielles des
batteries d’accumulateurs de traction ou des éléments, ainsi que les méthodes d'essais
permettant de contrôler ces caractéristiques.
Bien que la Partie 2 de cette norme définisse les dimensions des éléments de traction
communément utilisés, les essais de la Partie 1 peuvent s’appliquer aux éléments et batteries
d’accumulateurs monoblocs d’autres dimensions, si l’application est appropriée.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60051 (toutes les parties), Appareils mesureurs électriques indicateurs analogiques à
action directe et leurs accessoires
CEI 60254-2:1997, Batteries de traction au plomb – Partie 2: Dimensions des éléments et des
bornes et indication de la polarité sur les éléments
Amendement 1 (2000)
3 Caractéristiques fonctionnelles
3.1 Capacité (pour l'essai, voir 5.2)
3.1.1 La caractéristique essentielle d'une batterie d’accumulateurs de traction est sa
capacité à stocker l'énergie électrique. Cette capacité C, exprimée en ampères-heures (Ah),
varie suivant les conditions d'utilisation.
3.1.2 La capacité nominale C est une valeur de référence, fixée par le fabricant, valable à
N
une température d'élément/batterie de 30 °C, pour une durée de décharge de 5 h et une
tension d'arrêt U = 1,70 V par élément. Le courant de décharge correspondant est
f
– 10 – 60254-1  CEI:2005
C (Ah)
N
I (A) =
N
5 (h)
3.1.3 La capacité réelle C doit être déterminée en déchargeant une batterie d’accu-
a
mulateurs complètement chargée conformément aux indications de 5.2. Le résultat
correspondant est utilisé pour vérifier la capacité nominale C .
N
3.2 Conservation de charge (pour l’essai, voir 5.3)
Les batteries d’accumulateurs en circuit ouvert perdent une partie de leur charge. C'est une
conséquence de l'autodécharge.
La conservation de charge est définie comme la capacité résiduelle déchargea
...

NORME CEI
INTERNATIONALE
IEC
60254-1
INTERNATIONAL
Quatrième édition
STANDARD
Fourth edition
2005-04
Batteries d'accumulateurs
de traction au plomb –
Partie 1:
Exigences générales et
méthodes d'essais
Lead-acid traction batteries –
Part 1:
General requirements and
methods of test
Numéro de référence
Reference number
CEI/IEC 60254-1:2005
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: [e-mail] Email: [e-mail]
Tél: [phone] Tel: [phone]
Fax: [phone] Fax: [phone]
.
NORME CEI
INTERNATIONALE
IEC
60254-1
INTERNATIONAL
Quatrième édition
STANDARD
Fourth edition
2005-04
Batteries d'accumulateurs
de traction au plomb –
Partie 1:
Exigences générales et
méthodes d'essais
Lead-acid traction batteries –
Part 1:
General requirements and
methods of test
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
M
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60254-1  CEI:2005
SOMMAIRE
AVANT-PROPOS.4

1 Domaine d'application et objet.8
2 Références normatives.8
3 Caractéristiques fonctionnelles.8
3.1 Capacité (pour l'essai, voir 5.2) .8
3.2 Conservation de charge (pour l’essai, voir 5.3).10
3.3 Aptitude à la décharge rapide (pour l’essai, voir 5.4) .10
3.4 Endurance en cycles (pour l’essai, voir 5.5) .10
4 Conditions générales d’essais .10
4.1 Précision des instruments de mesure (voir la CEI 60051) .10
4.2 Préparation et entretien des éléments ou des batteries d'essai .12
4.3 Caractéristiques d'un élément ou d'une batterie d’accumulateurs
complètement chargés (sauf définition différente établie par le fabricant) .14
5 Procédure d’essais .14
5.1 Ordre d'exécution des essais .14
5.2 Essai de capacité .14
5.3 Essai de conservation de charge.16
5.4 Essai d'aptitude à la décharge rapide .18
5.5 Essai d'endurance en cycles .18
6 Valeurs spécifiques .22
6.1 Densité d'énergie .22

Bibliographie.24

60254-1  IEC:2005 – 3 –
CONTENTS
FOREWORD.5

1 Scope and object.9
2 Normative references .9
3 Functional characteristics .9
3.1 Capacity (for the test, see 5.2) .9
3.2 Charge retention (for the test, see 5.3).11
3.3 High-rate discharge performance (for the test, see 5.4) .11
3.4 Cyclic endurance (for the test, see 5.5) .11
4 General test conditions.11
4.1 Accuracy of measuring instruments (see IEC 60051).11
4.2 Preparation and maintenance of the test cells or batteries.13
4.3 Characteristics of a fully charged cell or battery (unless the state of a fully
charged battery is otherwise stated by the manufacturer) .15
5 Testing procedure .15
5.1 Sequence of performance of the tests .15
5.2 Capacity test .15
5.3 Charge retention test.17
5.4 High-rate discharge performance test.19
5.5 Cyclic endurance test .19
6 Specific values .23
6.1 Energy density .23

Bibliography.25

– 4 – 60254-1  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
BATTERIES D’ACCUMULATEURS DE TRACTION AU PLOMB –

Partie 1: Exigences générales et méthodes d'essais

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existen
...
