IEC 60835-2-4:1993+AMD1:1997 CSV

Methods of measurement for equipment used in digital microwave radio transmission systems - Part 2: Measurements on terrestrial radio-relay systems - Section 4: Transmitter/receiver including modulator/demodulator

Deals with methods of measurement for transmitters including modulators, and receivers including demodulators, used in digital radio-relay systems. Measurements for adaptive equalizers are given in IEC 60835-2-8. This consolidated version consists of the first edition (1993) and its amendment 1 (1997). Therefore, no need to order amendment in addition to this publication.

Méthodes de mesure applicables au matériel utilisé pour les systèmes de transmission numérique en hyperfréquence - Partie 2-4: Mesures applicables aux faisceaux hertziens terrestres - Emetteur/récepteur, modulateur/démodulateur inclus

Traite des méthodes de mesure des émetteurs, modulateurs inclus, et des récepteurs, démodulateurs inclus, utilisés dans les faisceaux hertziens. Les mesures d'égaliseurs auto-adaptatifs sont décrits dans la CEI 60835-2-8.  Cette version consolidée comprend la première édition (1993) et son amendement 1 (1997). Il n'est donc pas nécessaire de commander l'amendement avec cette publication.

General Information

• Status: Published
• Publication Date: 18-Feb-1998
• ICS: 01 - GENERALITIES. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION
• ICS: 33.060.30 - Radio relay and fixed satellite communications systems
• Technical Committee: TC 102 - Equipment used in radiocommunications for mobile services and for satellite communication systems
• Current Stage: PPUB - Publication issued
• Start Date: 19-Feb-1998
• Completion Date: 19-Feb-1998

Standards Content (Sample)

NORME
CEI
INTERNATIONALE
IEC
60835-2-4
INTERNATIONAL
Edition 1.1
STANDARD
1998-02
Edition 1:1993 consolidée par l'amendement 1:1997
Edition 1:1993 consolidated with amendment 1:1997
Méthodes de mesure applicables au matériel
utilisé pour les systèmes de transmission
numérique en hyperfréquence –
Partie 2-4:
Mesures applicables aux faisceaux
hertziens terrestres –
Emetteur/récepteur, modulateur/démodulateur
inclus
Methods of measurement for equipment used in
digital microwave radio transmission systems –
Part 2-4:
Measurements on terrestrial radio-relay systems –
Transmitter/receiver including
modulator/demodulator
Numéro de référence
Reference number
CEI/IEC 60835-2-4:1993+A1:1997

---------------------- Page: 1 ----------------------

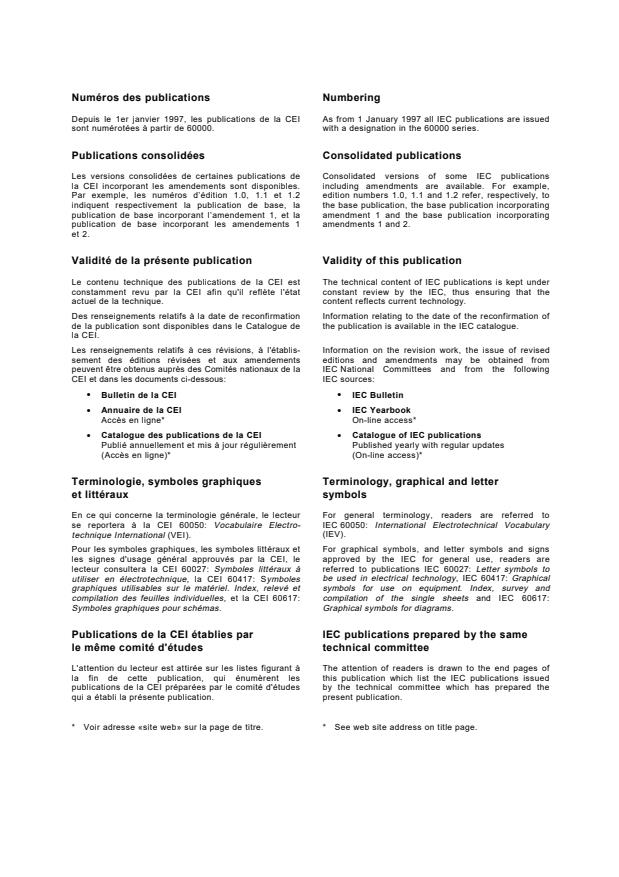

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are issued
sont numérotées à partir de 60000. with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incorporating
publication de base incorporant l’amendement 1, et la amendment 1 and the base publication incorporating
publication de base incorporant les amendements 1 amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfirmation Information relating to the date of the reconfirmation of
de la publication sont disponibles dans le Catalogue de the publication is available in the IEC catalogue.
la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de la IEC National Committees and from the following
CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux et For graphical symbols, and letter symbols and signs
les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation of the single sheets
compilation des feuilles individuelles, et la CEI 60617: and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à The attention of readers is drawn to the end pages of
la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité d'études by the technical committee which has prepared the
qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

---------------------- Page: 2 ----------------------
NORME
CEI
INTERNATIONALE
IEC
60835-2-4
INTERNATIONAL
Edition 1.1
STANDARD
1998-02
Edition 1:1993 consolidée par l'amendement 1:1997
Edition 1:1993 consolidated with amendment 1:1997
Méthodes de mesure applicables au matériel
utilisé pour les systèmes de transmission
numérique en hyperfréquence –
Partie 2-4:
Mesures applicables aux faisceaux
hertziens terrestres –
Emetteur/récepteur, modulateur/démodulateur
inclus
Methods of measurement for equipment used in
digital microwave radio transmission systems –
Part 2-4:
Measurements on terrestrial radio-relay systems –
Transmitter/receiver including
modulator/demodulator
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
   CH
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

---------------------- Page: 3 ----------------------

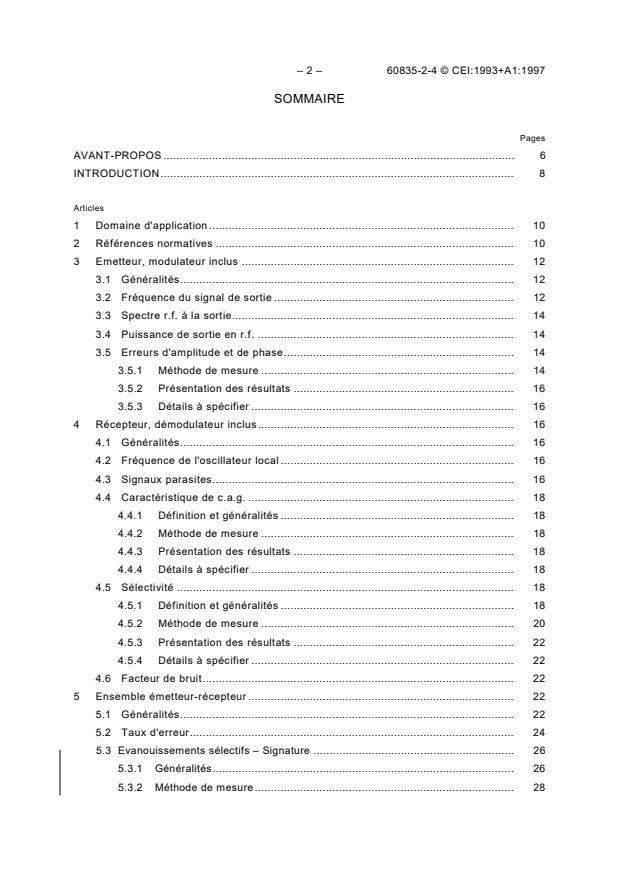

– 2 – 60835-2-4 © CEI:1993+A1:1997
SOMMAIRE
Pages
AVANT-PROPOS . 6
INTRODUCTION. 8
Articles
1 Domaine d'application. 10
2 Références normatives. 10
3 Emetteur, modulateur inclus . 12
3.1 Généralités. 12
3.2 Fréquence du signal de sortie . 12
3.3 Spectre r.f. à la sortie. 14
3.4 Puissance de sortie en r.f. . 14
3.5 Erreurs d'amplitude et de phase. 14
3.5.1 Méthode de mesure . 14
3.5.2 Présentation des résultats . 16
3.5.3 Détails à spécifier . 16
4 Récepteur, démodulateur inclus. 16
4.1 Généralités. 16
4.2 Fréquence de l'oscillateur local . 16
4.3 Signaux parasites. 16
4.4 Caractéristique de c.a.g. . 18
4.4.1 Définition et généralités . 18
4.4.2 Méthode de mesure . 18
4.4.3 Présentation des résultats . 18
4.4.4 Détails à spécifier . 18
4.5 Sélectivité. 18
4.5.1 Définition et généralités . 18
4.5.2 Méthode de mesure . 20
4.5.3 Présentation des résultats . 22
4.5.4 Détails à spécifier . 22
4.6 Facteur de bruit. 22
5 Ensemble émetteur-récepteur. 22
5.1 Généralités. 22
5.2 Taux d'erreur. 24
5.3 Evanouissements sélectifs – Signature . 26
5.3.1 Généralités. 26
5.3.2 Méthode de mesure. 28

---------------------- Page: 4 ----------------------
60835-2-4 © IEC:1993+A1:1997 – 3 –
CONTENTS
Page
FOREWORD. 7
INTRODUCTION. 9
Clause
1 Scope. 11
2 Normative references. 11
3 Transmitter including modulator . 13
3.1 General. 13
3.2 Output frequency. 13
3.3 R.F. output spectrum. 15
3.4 R.F. output power. 15
3.5 Phase/amplitude error . 15
3.5.1 Method of measurement . 15
3.5.2 Presentation of results . 17
3.5.3 Details to be specified . 17
4 Receiver including demodulator . 17
4.1 General. 17
4.2 Local oscillator frequency. 17
4.3 R.F. leakage spectrum . 17
4.4 A.G.C. characteristic . 19
4.4.1 Definition and general considerations . 19
4.4.2 Method of measurement . 19
4.4.3 Presentation of results . 19
4.4.4 Details to be specified . 19
4.5 Selectivity. 19
4.5.1 Definition and general considerations . 19
4.5.2 Method of measurement . 21
4.5.3 Presentation of results . 23
4.5.4 Details to be specified . 23
4.6 Noise figure. 23
5 Transmit-receive section. 23
5.1 General considerations . 23
5.2 Bit-error-ratio (BER) . 25
5.3 Selective fading signature . 27
5.3.1 General considerations . 27
5.3.2 Method of measurement . 29

---------------------- Page: 5 ----------------------
– 4 – 60835-2-4 © CEI:1993+A1:1997
Articles Pages
5.3.3 Présentation des résultats . 28
5.3.4 Détails à spécifier. 28
5.4 Gigue . 30
5.5 Caractéristique temps de propagation de groupe/fréquence . 30
Figures
1 Exemples d'ensembles de traitement du signal numérique dans les émetteurs
et les récepteurs. 32
2 Montage de mesure de la sélectivité des circuits en haute fréquence d'un récepteur
de signaux numériques . 34
3 Montage de mesure des caractéristiques de transmission d'un ensemble
émetteur-récepteur, pour un évanouissement apériodique. 36
4 Exemple de courbe donnant le taux d'erreur d'un ensemble émetteur-récepteur
en fonction du niveau d'entrée du récepteur (en condition d'évanouissement
apériodique simulé) . 38
5 Schéma fonctionnel du simulateur d'évanouissement à deux rayons. 40
6 Caractéristique large bande d’un simulateur f.i. à deux rayons . 40
7 Exemple de signature à minimum et non-minimum de phase. 42
8 Montages de mesure de la caractéristique temps de propagation de groupe/fréquence
d'un ensemble émetteur-récepteur numérique. 44
Annexe A (informative) – Bibliographie . 46

---------------------- Page: 6 ----------------------
60835-2-4 © IEC:1993+A1:1997 – 5 –
Clause Page
5.3.3 Presentation of results. 29
5.3.4 Details to be specified . 29
5.4 Timing jitter . 31
5.5 Group-delay/frequency characteristic . 31
Figures
1 Examples of signal processors used in digital transmitters and receivers . 33
2 Arrangement for measuring the selectivity of the carrier part of a digital receiver . 35
3 Arrangement for measuring the transmission performance of a digital
transmit/receive section under flat-fading conditions. 37
4 Example of a bit-error-ratio curve of a digital transmit/receive section
as a function of receiver input level (simulated flat-fading) . 39
5 Functional arrangement of the two-ray fading simulator . 41
6 Wideband frequency characteristic of the two-ray i.f. fading simulator . 41
7 Example of minimum / non-minimum phase signature . 43
8 Arrangements for measuring the group-delay/frequency characteristic
of a digital transmit/receive section. 45
Annex A (informative) – Bibliography . 47

---------------------- Page: 7 ----------------------
– 6 – 60835-2-4 © CEI:1993+A1:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
__________

MÉTHODES DE MESURE APPLICABLES AU MATÉRIEL
UTILISÉ POUR LES SYSTÈMES DE TRANSMISSION NUMÉRIQUE
EN HYPERFRÉQUENCE –

Partie 2-4: Mesures applicables aux faisceaux hertziens terrestres –
Emetteur/récepteur, modulateur/démodulateur inclus

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60835-2-4 a été établie par le sous-comité 12E: Faisceaux
hertziens et systèmes fixes de télécommunication par satellite, du comité d'études 12 de la
CEI: Radiocommunications.
La présente version consolidée de la CEI 60835-2-4 comprend la première édition (1993)
[documents 12E(BC)137 et 12E(BC)150] et son amendement 1 (1997) [documents
102/8/FDIS et 102/18/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
La CEI 60835 comprend les parties suivantes, présentées sous le titre général: Méthodes de
mesure applicables au matériel utilisé pour les systèmes de transmission numérique en
hyperfréquence:
– Partie 1: Mesures communes aux faisceaux hertziens terrestres et aux stations terriennes
de télécommunications par satellite.
– Partie 2: Mesures applicables aux faisceaux hertziens terrestres.
– Partie 3: Mesures applicables aux stations terriennes de télécommunications par satellite.
L'annexe A est donnée uniquement à titre d'information.

---------------------- Page: 8 ----------------------
60835-2-4 © IEC:1993+A1:1997 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________

METHODS OF MEASUREMENT FOR EQUIPMENT
USED IN DIGITAL MICROWAVE RADIO TRANSMISSION SYSTEMS –

Part 2-4: Measurements on terrestrial radio-relay systems –
Transmitter/receiver including modulator/demodulator


FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60835-2-4 has been prepared by subcommittee 12E: Radio-relay
and fixed satellite communications systems, of IEC technical committee 12: Radiocommu-
nications.
This consolidated version of IEC 60835-2-4 consists of the first edition (1993) [documents
12E(CO)137 and 12E(CO)150] and its amendment 1 (1997) [document 102/8/FDIS and
102/18/RVD].
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 1.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
IEC 60835 consists of the following parts, under the general title: Methods of measurement
for equipment used in digital microwave radio transmission systems:
– Part 1: Measurements common to terrestrial radio-relay systems and satellite earth
stations.
– Part 2: Measurements on terrestrial radio-relay systems.
– Part 3: Measurements on satellite earth stations.
Annex A is for information only.

---------------------- Page: 9 ----------------------
– 8 – 60835-2-4 © CEI:1993+A1:1997
INTRODUCTION
Plusieurs types de modulation peuvent être employés pour transmettre le signal numérique
principal. La présente section de la CEI 60835-2 ne traite que des méthodes de mesure
applicables aux faisceaux hertziens utilisant une modulation de phase, ou une modulation
combinée d'amplitude et de phase, comme par exemple la modulation à sauts de phase et la
modulation MAQ-n, ces types de modulation étant les plus couramment employés.
L'émetteur de signaux numériques est précédé par un ensemble de traitement du signal
multiplex numérique, qui modifie ce dernier dans le but de faciliter sa transmission. De
même, le récepteur est suivi d'un ensemble de traitement du signal pour reconstruire le
signal numérique. Les mesures sur ces ensembles de traitement de signal sont décrites
dans la CEI 60835-2-5, mais pour mettre en évidence leurs principales fonctions et leurs
points d'interconnexion dans les mesures sur les ensembles émetteur-récepteur, des
exemples en sont donnés à la figure 1. Une fonction supplémentaire de ces ensembles de
traitement de signal, non indiquée à la figure 1, peut consister à combiner et à séparer
plusieurs trains numériques.
Les points de connexion entre l'ensemble de traitement de signal et le modulateur, et entre
le démodulateur et l'ensemble de traitement de signal, ne sont pas toujours accessibles.
Il convient de séparer les mesures sur les émetteurs et les récepteurs de signaux
numériques en trois groupes: les mesures sur les émetteurs, modulateurs inclus, sont
décrites à l'article 3; les mesures sur les récepteurs, démodulateurs inclus, sont décrites à
l'article 4; enfin, les mesures sur les ensembles émetteur-récepteur («bond» hertziens) sont
décrites à l'article 5. Pour certains paramètres, seuls les aspects spécifiques à leur mesure
sur un émetteur ou un récepteur sont décrits, et référence est faite à d'autres sections de la
CEI 60835-2 donnant des méthodes de mesure détaillées.
Il convient d'effectuer toutes les mesures dans des conditions d'environnement spécifiées,
comme la température, l'humidité, en accord avec la CEI 60835-2-1.

---------------------- Page: 10 ----------------------
60835-2-4 © IEC:1993+A1:1997 – 9 –
INTRODUCTION
Several types of modulation may be used for the transmission of the main digital signal. Of
these, only measurements applicable to systems using phase modulation or phase and
amplitude modulation, e.g. PSK and n-QAM, will be covered in this section of IEC 60835-2,
since these modulation types are employed in the majority of digital radio-relay systems.
The digital transmitter is preceded by a transmit signal processor which modifies the
multiplexed digital to facilitate radio transmission. Similarly, the receiver is followed by a
receive signal processor in order to recover the digital signal. Measurements on these signal
processors are dealt with in IEC 60835-2-5, but in order to clarify their main functions and
interconnection points in transmitter/receiver measurements, examples are given in figure 1.
A further function of signal processors, not shown in figure 1, may be the combination and
separation of more than one bit-stream.
The interconnection points between the transmit processor and modulators and also between
the receive processor and demodulator are not always accessible.
Digital transmitter and receiver measurements are conveniently grouped into three parts for
testing; measurements on transmitters including modulators are given in clause 3,
measurements on receivers including demodulators in clause 4, whilst clause 5 deals with
transmit-receive section (or "hop") measurements. For some of the parameters, only those
aspects related to the fact that the measurement is carried out on a transmitter or receiver
are given, and reference is made to other sections of IEC 60835-2 for detailed methods of
measurements.
All measurements should be carried out under specified environmental conditions, such as
temperature and humidity, in accordance with IEC 60835-2-1.

---------------------- Page: 11 ----------------------
– 10 – 60835-2-4 © CEI:1993+A1:1997
MÉTHODES DE MESURE APPLICABLES AU MATÉRIEL
UTILISÉ POUR LES SYSTÈMES DE TRANSMISSION NUMÉRIQUE
EN HYPERFRÉQUENCE –
Partie 2-4: Mesures applicables aux faisceaux hertziens terrestres –
Emetteur/récepteur, modulateur/démodulateur inclus
1 Domaine d'application
La présente section de la CEI 60835-2 traite des méthodes de mesure des émetteurs,
modulateurs inclus, et des récepteurs, démodulateurs inclus, utilisés dans les faisceaux
hertziens. Les mesures des égaliseurs auto-adaptatifs sont décrits dans la CEI 60835-2-8.
...
