IEC 60864-2:1997

Standardization of interconnections between broadcasting transmitters or transmitter systems and supervisory equipment - Part 2: Interface standards for systems using data bus type interconnections

Deals with the itnerface between a transmitter (or system of transmitters) and the supervisory equipment which is entended to remotely monitor and/or control the transmitter(s). It details the interconnections and facilities to be provided with a view to achieving compatibility between different types and makes of transmitters and supervisory equipement.

Normalisation des interconnexions entre les émetteurs ou les systèmes d'émetteurs de radiodiffusion et les systèmes de télésurveillance - Partie 2: Normes d'interface pour les systèmes à interconnexions canalisées

Concerne l'interface ntre les émetteurs ou les systèmes d'émetteurs et l'équipement de télésurveillance qui contrôle et/ou commande à distance l'émetteur (ou les émetteurs). Elle spécifie les interconnexions et les dispositifs à prévoir afin de rendre compatibles entre eux les différents types et les différentes fabrications d'émetteurs et d'équipements de télésurveillance.

General Information

• Status: Published
• Publication Date: 16-Jun-1997
• ICS: 33.060.20 - Receiving and transmitting equipment
• ICS: 33.200 - Telecontrol. Telemetering
• Technical Committee: TC 103 - Transmitting and receiving equipment for radiocommunication
• Drafting Committee: WG 4 - TC 103/WG 4
• Current Stage: PPUB - Publication issued
• Start Date: 17-Jun-1997
• Completion Date: 30-Apr-1997

Overview

IEC 60864-2:1997 is an international standard set by the International Electrotechnical Commission (IEC) that focuses on the standardization of interconnections between broadcasting transmitters or transmitter systems and supervisory equipment. Specifically, Part 2 of this standard addresses interface standards for systems utilizing data bus type interconnections.

The purpose of IEC 60864-2 is to define the technical requirements and interface specifications that ensure compatibility and interoperability between different manufacturers’ transmitters and remote supervisory equipment. This standard supports the remote monitoring and control of broadcasting transmitters, which is critical for modern broadcasting facilities where transmitters often operate without onsite personnel.

Key Topics

• Scope and Application
  IEC 60864-2 applies to broadcast transmitter systems designed to be remotely supervised and controlled through data bus interconnections, allowing seamless communication and control across equipment from diverse sources.

• Terminology and Definitions
  The standard refers to IEC 60050 (International Electrotechnical Vocabulary) for terminology, ensuring consistent definitions for terms like transmitter systems, supervisory equipment, and data bus connections.

• General Interface Philosophy
  It outlines a general approach to interface design that supports modularity, scalability, and system reliability, promoting interoperability in complex transmitter networks.

• Data Bus Interconnection Requirements
  Detailed technical specifications for data bus interfaces, including signal formats, command sets, and response protocols, are stipulated to facilitate reliable data exchange between transmitters and supervisory units.

• Commands and Indications Sets
  Provides comprehensive lists of basic commands and status indications for various transmitter configurations-ranging from single transmitters to complex multi-transmitter reserve systems (passive, active, and multiplex-based reserves).

• System Requirements
  The standard defines general requirements for system architectures, ensuring robust performance, fault tolerance, and ease of maintenance.

• Auxiliary Equipment Features
  Defines the characteristics and interface norms for additional equipment connected within the transmitter-supervisory framework.

Applications

• Broadcast Transmission Facilities
  IEC 60864-2 is vital for broadcast centers that rely on remote supervision and control of transmitters to optimize performance, reduce operational costs, and enhance reliability.

• Transmitter System Manufacturers
  The standard guides manufacturers to implement data bus type interfaces that are interoperable, allowing users to integrate multiple devices without compatibility issues.

• Maintenance and Monitoring Systems
  Enables integration of supervisory equipment that remotely monitors transmitter health, operational status, and alarm signals, which is essential for rapid fault detection and correction.

• Networked Transmission Systems
  Supports complex transmission infrastructures with multiple backup and reserve transmitters, ensuring efficient control through standard interfaces and consistent communication protocols.

Related Standards

• IEC 60864-1: Interface standards for systems using dedicated interconnections, complementing Part 2 by focusing on point-to-point wiring interfaces.

• IEC 60050: International Electrotechnical Vocabulary providing the fundamental terminology used in IEC 60864-2 and other related IEC standards.

• IEC 60027, 60417, 60617, 60878: Standards covering graphical and letter symbols used for documentation and interface representation within transmitter and supervisory systems.

• ISO Standards: IEC collaborates closely with ISO for complementary standards that may relate to broadcasting equipment interoperability and data communication systems.

---

Keywords: IEC 60864-2, broadcasting transmitter standards, supervisory equipment interface, data bus interconnections, transmitter monitoring, IEC transmitter standards, transmitter system compatibility, remote transmitter control, data bus interface standard, broadcasting equipment standardization.

Standards Content (Sample)

NORME CEI
INTERNATIONALE
IEC
60864-2
INTERNATIONAL
Première édition
STANDARD
First edition
1997-06
Normalisation des interconnexions entre
les émetteurs ou les systèmes d'émetteurs de
radiodiffusion et les systèmes de télésurveillance –
Partie 2:
Normes d'interface pour les systèmes à
interconnexions canalisées
Standardization of interconnections between
broadcasting transmitters or transmitter systems
and supervisory equipment –
Part 2:
Interface standards for systems using
data bus type interconnections
Numéro de référence
Reference number
CEI/IEC 60864-2: 1997

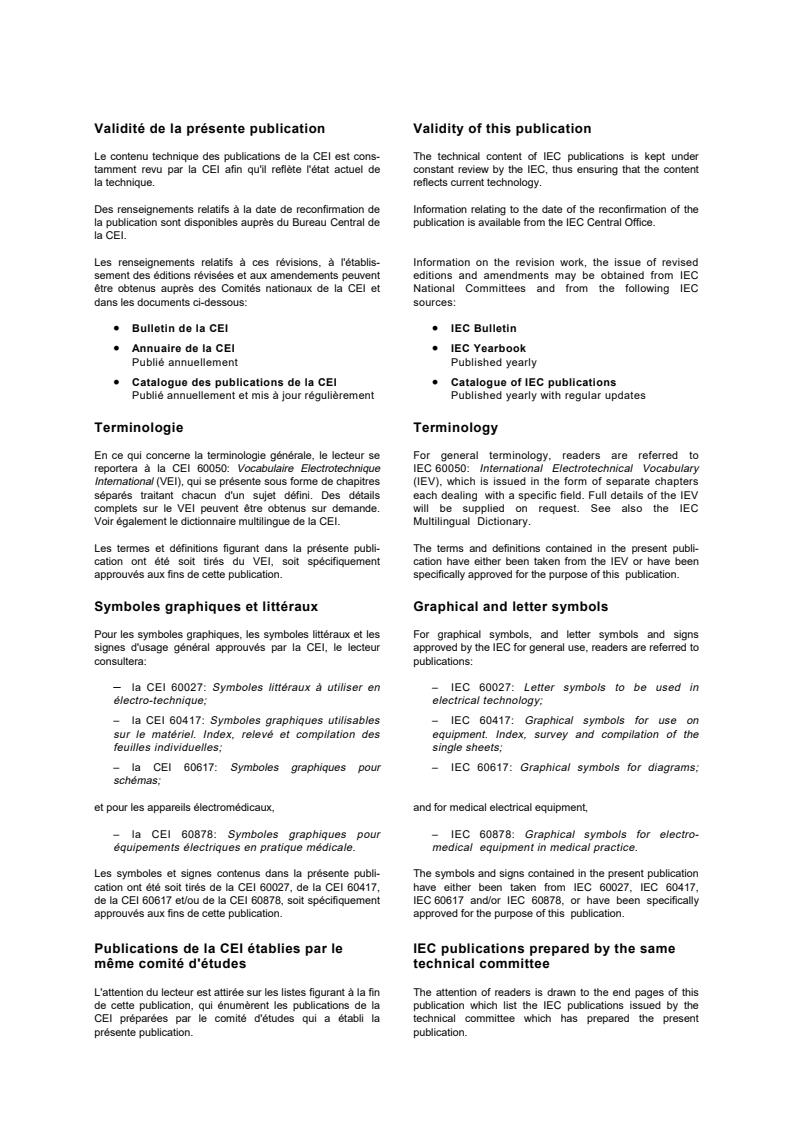

Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under
tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content
la technique. reflects current technology.
Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the
la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.
la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC
être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC
dans les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to
reportera à la CEI 60050: Vocabulaire Electrotechnique IEC 60050: International Electrotechnical Vocabulary
International (VEI), qui se présente sous forme de chapitres (IEV), which is issued in the form of separate chapters
séparés traitant chacun d'un sujet défini. Des détails each dealing with a specific field. Full details of the IEV
complets sur le VEI peuvent être obtenus sur demande. will be supplied on request. See also the IEC
Voir également le dictionnaire multilingue de la CEI. Multilingual Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 60027: Symboles littéraux à utiliser en – IEC 60027: Letter symbols to be used in
électro-technique; electrical technology;
– la CEI 60417: Symboles graphiques utilisables – IEC 60417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 60617: Symboles graphiques pour – IEC 60617: Graphical symbols for diagrams;
schémas;
et pour les appareils électromédicaux, and for medical electrical equipment,
– la CEI 60878: Symboles graphiques pour – IEC 60878: Graphical symbols for electro-
équipements électriques en pratique médicale. medical equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 60027, de la CEI 60417, have either been taken from IEC 60027, IEC 60417,
de la CEI 60617 et/ou de la CEI 60878, soit spécifiquement IEC 60617 and/or IEC 60878, or have been specifically
approuvés aux fins de cette publication. approved for the purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME
CEI
INTERNATIONALE
IEC
60864-2
INTERNATIONAL
Première édition
STANDARD
First edition
1997-06
Normalisation des interconnexions entre
les émetteurs ou les systèmes d'émetteurs de
radiodiffusion et les systèmes de télésurveillance –
Partie 2:
Normes d'interface pour les systèmes à
interconnexions canalisées
Standardization of interconnections between
broadcasting transmitters or transmitter systems
and supervisory equipment –
Part 2:
Interface standards for systems using
data bus type interconnections
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE W
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

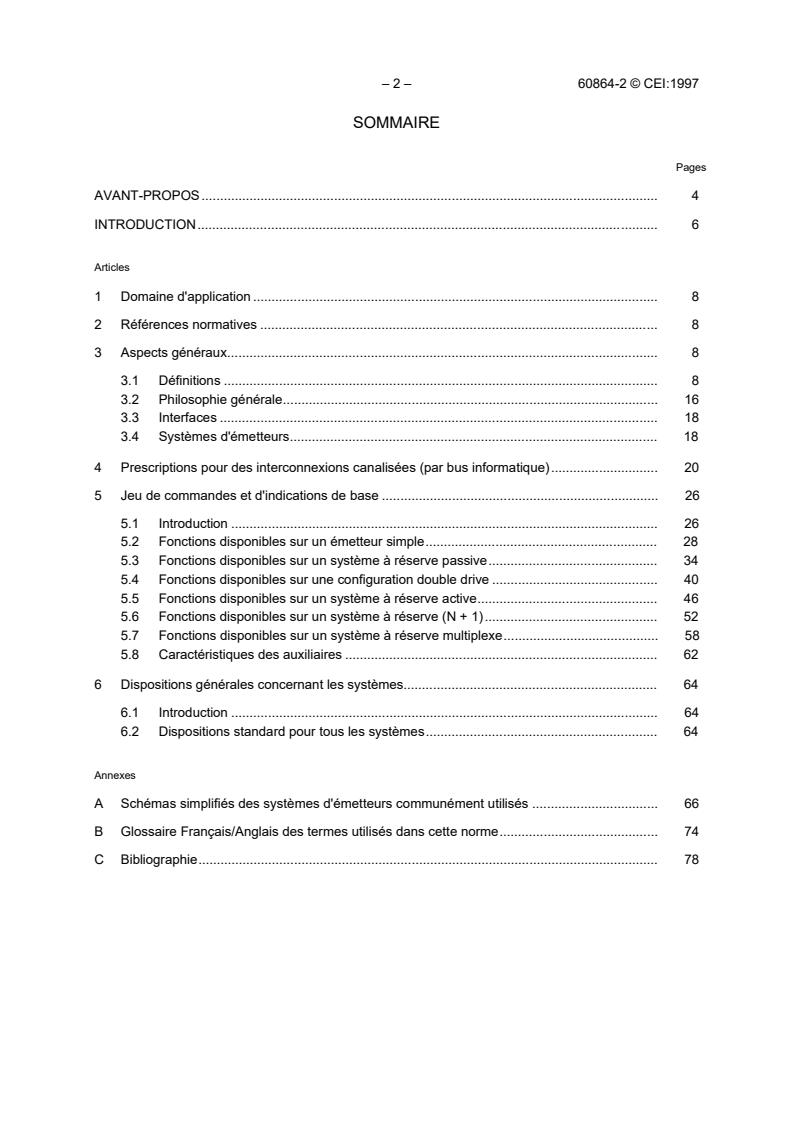

– 2 – 60864-2 © CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS. 4
INTRODUCTION. 6
Articles
1 Domaine d'application . 8
2 Références normatives . 8
3 Aspects généraux. 8
3.1 Définitions . 8
3.2 Philosophie générale. 16
3.3 Interfaces . 18
3.4 Systèmes d'émetteurs. 18
4 Prescriptions pour des interconnexions canalisées (par bus informatique). 20
5 Jeu de commandes et d'indications de base . 26
5.1 Introduction . 26
5.2 Fonctions disponibles sur un émetteur simple. 28
5.3 Fonctions disponibles sur un système à réserve passive. 34
5.4 Fonctions disponibles sur une configuration double drive . 40
5.5 Fonctions disponibles sur un système à réserve active. 46
5.6 Fonctions disponibles sur un système à réserve (N + 1). 52
5.7 Fonctions disponibles sur un système à réserve multiplexe. 58
5.8 Caractéristiques des auxiliaires . 62
6 Dispositions générales concernant les systèmes. 64
6.1 Introduction . 64
6.2 Dispositions standard pour tous les systèmes. 64
Annexes
A Schémas simplifiés des systèmes d'émetteurs communément utilisés . 66
B Glossaire Français/Anglais des termes utilisés dans cette norme. 74
C Bibliographie. 78

60864-2 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 5
INTRODUCTION. 7
Clause
1 Scope . 9
2 Normative references. 9
3 General aspects . 9
3.1 Definitions . 9
3.2 General philosophy . 17
3.3 Interfaces . 19
3.4 Transmitter systems. 19
4 Requirements for data bus interconnections. 21
5 Basic set of commands and indications. 27
5.1 Introduction . 27
5.2 Single transmitter facilities . 29
5.3 Passive reserve system facilities . 35
5.4 Dual drive transmitter facilities (DD Tx) . 41
5.5 Active reserve system facilities . 47
5.6 (N + 1) reserve system facilities. 53
5.7 Multiplex reserve system facilities. 59
5.8 Auxiliary features. 63
6 General system requirements . 65
6.1 Introduction . 65
6.2 Standard requirements for all systems . 65
Annexes
A Simplified diagrams of commonly used transmitter system . 67
B English/French glossary of terms used in this standard. 75
C Bibliography. 79

– 4 – 60864-2 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
NORMALISATION DES INTERCONNEXIONS ENTRE LES ÉMETTEURS
OU LES SYSTÈMES D’ÉMETTEURS DE RADIODIFFUSION
ET LES SYSTÈMES DE TÉLÉSURVEILLANCE –
Partie 2: Normes d’interface pour les systèmes
à interconnexions canalisées
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60864-2 a été établie par le comité d’études 103: Matériels
émetteurs pour les radiocommunications.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
103/3/FDIS 103/6/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La CEI 60864 comprend les parties suivantes, présentées sous le titre général Normalisation
des interconnexions entre les émetteurs ou les systèmes d'émetteurs de radiodiffusion et les
systèmes de télésurveillance:
– Partie 1: Normes d'interface pour les systèmes à interconnexions câblées;
– Partie 2: Normes d'interface pour les systèmes à interconnexions canalisées.
Les annexes A, B et C sont données uniquement à titre d’information.

60864-2 © IEC:1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
STANDARDIZATION OF INTERCONNECTIONS BETWEEN
BROADCASTING TRANSMITTERS OR TRANSMITTER SYSTEMS
AND SUPERVISORY EQUIPMENT –
Part 2: Interface standards for systems using
data bus type interconnections
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60864-2 has been prepared by technical committee 103:
Transmitting equipment for radiocommunication.
The text of this standard is based on the following documents:
FDIS Report on voting
103/3/FDIS 103/6/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
IEC 60864 consists of the following parts, under the general title Standardization of
interconnections between broadcasting transmitters or transmitter systems and supervisory
equipment:
– Part 1: Interface standards for systems using dedicated interconnections;
– Part 2: Interface standards for systems using data bus type interconnections.
Annexes A, B and C are for information only.

– 6 – 60864-2 © CEI:1997
INTRODUCTION
La plupart des centres d'émission de radiodiffusion sont étudiés et construits pour fonctionner
télécommandés, c'est-à-dire sans présence de personnel dans la salle où se trouve l'émetteur.
Normalement, un équipement de télésurveillance est installé, lequel contrôle continuellement
(et par moment télécommande) le fonctionnement des émetteurs. L'équipement de
surveillance mis en place peut aller d'un simple déport de commandes et indications dans une
salle voisine à un système très complexe permettant de contrôler un grand nombre d'émetteurs
à partir d'un point commun.
La plupart des émetteurs existants emploient des interconnexions câblées; pourtant l’arrivée
des microprocesseurs et des techniques de logiciel impose des méthodes d’interconnexion
différentes, à l’aide de fibres optiques par exemple.
Il paraît donc approprié de diviser la CEI 60864 en deux parties, la partie 1 traitant des
interconnexions câblées et la partie 2 des interconnexions canalisées.

60864-2 © IEC:1997 – 7 –
INTRODUCTION
The majority of broadcasting transmitting stations are designed and constructed to operate
unattended, that is without personnel being present in the same room as the transmitter.
Normally, supervisory equipment is installed which continuously monitors and sometimes
controls the operation of the transmitters. The supervisory equipment may range from a simple
unit which merely extends indications and controls into an adjacent room, to a highly
sophisticated system enabling a large number of transmitters to be controlled from a common
point.
The majority of existing transmitters employ wired interconnections; however, the advent of
microprocessors and software techniques will require different interconnection methods, for
example, by means of optical fibres.
It therefore seems appropriate to divide IEC 60864 into two parts, part 1 dealing with dedicated
interconnections and part 2 dealing with data bus type interconnections.

– 8 – 60864-2 © CEI:1997
NORMALISATION DES INTERCONNEXIONS ENTRE LES ÉMETTEURS
OU LES SYSTÈMES D'ÉMETTEURS DE RADIODIFFUSION
ET LES SYSTÈMES DE TÉLÉSURVEILLANCE –
Partie 2: Normes d'interface pour les systèmes
à interconnexions canalisées
1 Domaine d'application
La présente partie de la CEI 60864 est applicable à toutes les classes d'émetteurs de
radiodiffusion sonore et de télévision. Cette norme peut, cependant, ne pas être appropriée
aux équipements de faible puissance, les systèmes d'émission simples composés seulement
d'un petit nombre d'équipements commandés, ni à certains émetteurs d'utilisation particulière.
Tous les dispositifs et interconnexions qui ne sont pas directement associés à l'émetteur, par
exemple les alarmes en cas d'effraction, balisage, etc., sont exclus de cette norme.
La présente partie de la CEI 60864 concerne l'interface entre les émetteurs ou les systèmes
d'émetteurs et l'équipement de télésurveillance qui contrôle et/ou commande à distance
l'émetteur (ou les émetteurs). Elle spécifie les interconnexions et les dispositifs à prévoir afin
de rendre compatibles entre eux les différents types et les différentes fabrications d'émetteurs
et d'équipements de télésurveillance.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60864.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60864 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60559: 1989,
Arithmétique binaire en virgule flottante pour systèmes à microprocesseurs
CEI 60625-2: 1993, Instruments de mesurage programmables – Système d'interface (bits
parallèles, octets série) – Partie 2: Codes, formats, protocoles et instructions communes
ISO/CEI 8482: 1993, Technologies de l'information – Télécommunications et échange
d'informations entre systèmes – Interconnexions multipoints par paire torsadée
IEEE 1118: 1990, Système à base de microcontrôleur commandé par bus série
3 Aspects généraux
3.1 Définitions
Pour les besoins de la présente partie de la CEI 60864, les définitions suivantes sont
applicables.
3.1.1 système à réserve spécialisée (N + 1): Système à réserve (N + 1) où le même
émetteur est toujours affecté en réserve.

60864-2 © IEC:1997 – 9 –
STANDARDIZATION OF INTERCONNECTIONS BETWEEN
BROADCASTING TRANSMITTERS OR TRANSMITTER SYSTEMS
AND SUPERVISORY EQUIPMENT –
Part 2: Interface standards for systems using
data bus type interconnections
1 Scope
This part of IEC 60864 is applicable to all classes of transmitters for sound and television
broadcasting. This standard may not, however, be appropriate for low power equipment, for
simple transmitting systems which consist of a small number of controlled equipment items and
for certain special purpose transmitters.
Any facilities and interconnections not directly associated with the transmitters, for example
intruder alarms, mast lighting, etc., are excluded from this standard.
This part of IEC 60864 deals with the interface between a transmitter (or system of
transmitters) and the supervisory equipment which is intended to remotely monitor and/or
control the transmitter(s). It details the interconnections and facilities to be provided with a view
to achieving compatibility between different types and makes of transmitters and supervisory
equipment.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60864. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60864 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60559: 1989, Binary floating-point arithmetic for microprocessor systems
IEC 60625-2: 1993, Programmable measuring instruments – Interface system (byte serial, bit
parallel) – Part 2: Codes, formats, protocols and common commands
ISO/IEC 8482: 1993, Information technology – Telecommunications and information exchange
between systems – Twisted pair multipoint interconnections
IEEE 1118: 1990, Microcontroller-system, Serial control bus
3 General aspects
3.1 Definitions
For the purpose of this part of IEC 60864, the following definitions apply.
3.1.1 (N + 1) dedicated reserve system: (N + 1) reserve system where the same transmitter
is always dedicated as the reserve.

– 10 – 60864-2 © CEI:1997
3.1.2 système à réserve (N + 1): Système d'émetteurs dans lequel seulement un émetteur
de réserve est fourni pour des émetteurs N (N > 1) en opération.
Voir la figure A.5.
3.1.3 réserve active: Système d'émetteurs dans lequel la réserve est en marche en
permanence et contribue à la puissance de sortie, par exemple, fonctionnement en parallèle.
Voir la figure A.3.
3.1.4 alarme: Indication d'un état anormal.
3.1.5 automatique: Terme employé pour décrire un système qui agit d'une façon
prédéterminée sans l'intervention d'un opérateur.
Voir la figure 1.
3.1.6 commutation automatique: Action de commutation qui s'accomplit de façon
présélectionnée, sans l'intervention d'un opérateur.
3.1.7 émetteur simple: Emetteur individuel dans un système constitué de plusieurs
émetteurs.
3.1.8 commutation: Transfert d'un chemin de signaux à un autre ou d'un élément fonctionnel
à un autre prévu dans un système d'émetteurs comme élément de réserve ou de rechange.
3.1.9 commande: Action qui modifie l'état d'un élément d'un émetteur ou d'un système
d'émetteurs.
3.1.10 circuit de commande: Circuit dans un système de télésurveillance au moyen duquel
chaque commande est envoyée à l'émetteur.
3.1.11 système de commande: Système qui, à l'aide d'une ou de plusieurs commandes, fait
fonctionner un émetteur, un système d'émetteurs et/ou l'équipement associé.
Voir la figure 1.
3.1.12 pilote (excitation): Partie à fréquence radioélectrique de faible puissance d'un
émetteur ou d'un système d'émetteurs.
Le pilote peut être
– non modulé, par exemple un simple oscillateur à quartz (quelquefois appelé excitation),
– modulé, quelquefois suivi par des amplificateurs pour constituer un «émetteur pilote».
Voir la figure A.6.
3.1.13 défaut: Condition anormale d'un équipement qui, habituellement, engendre une
alarme.
3.1.14 indication: Information relative à l'état ou à la qualité d'un équipement ou d'un
système.
60864-2 © IEC:1997 – 11 –
3.1.2 (N + 1) reserve system: System of transmitters in which only one reserve is provided
for N (N > 1) transmitters in operation.
See figure A.5.
3.1.3 active reserve: System of transmitters in which the reserve is in continuous use and
contributes to the output power, for example, parallel operation.
See figure A.3.
3.1.4 alarm: Indication of an abnormal status.
3.1.5 automatic: Term used to describe a system which acts in a predetermined way, without
the external intervention of an operator.
See figure 1.
3.1.6 automatic changeover: Changeover action, which occurs in a preselected way, without
the external intervention of an operator.
3.1.7 basic transmitter: Individual transmitters in a system consisting of more than one
transmitter.
3.1.8 changeover: Transfer from one signal path or item of equipment to another, normally a
spare or reserve, provided as part of a transmitter system.
3.1.9 command: Action by means of which any part of a transmitter system is made to
change its status.
3.1.10 command circuit: Circuit in a supervisory system, by means of which each command
is sent to the transmitter.
3.1.11 control system: System used to operate a transmitter, transmitter system and/or the
associated equipment by means of one or more commands.
See figure 1.
3.1.12 drive (excitation) (exciter): Low level radio frequency part of a transmitter or
transmitter system.
The drive may be either
– unmodulated, for example, a simple crystal oscillator (sometimes referred to as
excitation), or
– modulated, sometimes followed by amplifiers to form a "drive transmitter".
See figure A.6.
3.1.13 fault (failure) (fail): Abnormal condition of the equipment which usually results in the
generation of an alarm.
3.1.14 indication: Information concerning the status, or quality, relating to an item of
equipment or system.
– 12 – 60864-2 © CEI:1997
Les indications de qualité peuvent être
– objectives, par exemple des mesures sous forme digitale ou analogique, des mesures à
l'aide de signaux d'essai insérés dans l'intervalle de suppression de trame,
– subjectives, par exemple des jugements sur la qualité de l'image ou du son sur un
récepteur de contrôle ou un haut-parleur.
3.1.15 circuit d'indication: Circuit dans un système de télésurveillance au moyen duquel
chaque indication est envoyée depuis l'émetteur.
Voir la figure 1.
3.1.16 bloqué: Etat temporaire dans lequel l'émetteur est commuté par suite d’une condition
anormale (par exemple un flash) pour une courte période de temps. Il reprend le
fonctionnement normal de son propre chef, au bout d'un certain temps.
3.1.17 interface: Frontière entre une partie d'un équipement ou d’un système et une autre.
3.1.18 local: Terme employé pour décrire les commandes et indications qui font partie du
matériel émetteur ou de la logique du système.
Voir la figure 1.
3.1.19 arrêt sur défaut: Terme employé pour décrire l'état d'un équipement ou d’un système
qui a été coupé ou commuté automatiquement à cause d'un défaut ou d'une autre condition
anormale demandant habituellement une intervention manuelle de rétablissement.
3.1.20 logique: Déduction et/ou réalisation d’un état de sortie dépendant de l'état des
entrées.
3.1.21 unité logique indisponible: Message qui signifie que la commutation automatique
n'est pas possible, soit à cause d'une panne de l'unité logique elle-même, soit parce qu'une
autre commutation est en cours.
3.1.22 manuel: Terme employé pour décrire l'action d'un opérateur, localement ou à
distance.
Voir la figure 1.
3.1.23 fonctionnement à commande manuelle: Mode de fonctionnement de la logique du
système qui soulève la commutation automatique.
3.1.24 modulé: Etat de fonctionnement normal de l'émetteur, ce dernier émettant avec la
modulation.
3.1.25 fermeture momentanée: Fermeture de courte durée d'un contact plutôt que fermeture
continue pour les commandes.
3.1.26 système de contrôle: Système employé pour vérifier l'état et/ou les caractéristiques
d'un émetteur ou d'un système d'émetteurs et qui comprend normalement à la fois les
indications d'état et de qualité.
Voir la figure 1.
60864-2 © IEC:1997 – 13 –
Quality indications may be either
– objective, for example, metering in digital or analogue form, insertion test signal (ITS)
measurements, or
– subjective, for example, assessment of picture or sound quality on a picture monitor or
loudspeaker.
3.1.15 indication circuit: Circuit in a supervisory system, by means of which each indication
is sent from the transmitter.
See figure 1.
3.1.16 inhibit: Temporary state into which the transmitter is switched due to an abnormal
condition (e.g. flashover) for a short period of time. It resumes normal operation automatically
after a certain time has elapsed.
3.1.17 interface: Boundary between one part of an item of equipment or system and another.
3.1.18 local: Term used to describe commands and indications which are part of the
transmitting equipment or system logic.
See figure 1.
3.1.19 lock-out: Term used to describe the status of an item of equipment or system which
has been switched off or changed over automatically because of a fault or other abnormal
condition and usually requires manual intervention to reset.
3.1.20 logic: Deduction and/or execution of output conditions dependent upon input
conditions.
3.1.21 logic unit unavailable: Message which indicates that automatic switchover is not
possible because of failure in the logic unit itself or because a changeover is at that instant in
the process of being executed.
3.1.22 manual: Term used to describe an action taken by an operator either locally or
remotely.
See figure 1.
3.1.23 manual control: Mode of operation of the system logic which inhibits automatic
changeover.
3.1.24 modulated: Normal operating state of the transmitter which is broadcasting with
modulation.
3.1.25 momentary closure: Short duration contact closure rather than a continuous contact
closure for command.
3.1.26 monitoring system: System used for checking the status and/or performance of a
transmitter or transmitter system and which normally comprises both status and quality
indications.
See figure 1.
– 14 – 60864-2 © CEI:1997
3.1.27 système à réserve multiplexe: Système d'émetteurs de télévision dont la
configuration peut être changée en cas de défaut de manière à permettre soit à l'amplificateur
image, soit à l'amplificateur son de fonctionner comme réserve commune pour l'image et le
son.
Voir la figure A.4.
3.1.28 arrêt: Etat dans lequel l'émetteur est coupé. Le système de commande est toujours en
état de recevoir des commandes et de donner des informations sur l'état de l'émetteur.
3.1.29 fonctionnement en parallèle: Disposition de deux émetteurs (ou plus) où les tensions
de sortie sont en phase et ainsi ajoutées. On dit parfois qu'ils sont couplés.
3.1.30 réserve passive: Système de deux émetteurs dans lequel un seul sort sur l'antenne et
l'autre est mis en fonctionnement dans le cas d'un défaut sur le premier.
Voir la figure A.2.
3.1.31 préféré (préférence): Terme employé pour décrire un équipement, un chemin de
signaux ou une configuration de système présélectionné, qui est désiré pour le service.
3.1.32 émetteur présélectionné: Equipement désigné pour assurer le service en l'absence
de défauts pendant l'exploitation automatique d'un système d'émetteurs.
3.1.33 émetteur assurant le programme: Emetteur qui est commuté sur antenne dans un
système à réserve passive, à réserve multiplexe ou du type (N + 1).
3.1.34 prêt (veille) (disponible): Terme signifiant que l'équipement peut être immédiatement
mis en service.
3.1.35 distance: Terme employé pour décrire une commande (ou indication) qui peut être
transmise (ou vue) en un point éloigné physiquement du matériel émetteur ou de la logique du
système.
Voir la figure 1.
3.1.36 réenclencher: Terme employé pour désigner la restauration de la condition
présélectionnée d’un équipement ou du système, généralement à la suite d’une commutation
automatique.
3.1.37 sélection (présélection): Terme employé pour décrire la possibilité de choix d'un
équipement, du chemin de signaux ou de la configuration d'un système.
3.1.38 émetteur de secours: Emetteur qui n'est pas commuté sur antenne dans un système
à réserve passive, à réserve multiplexe ou du type (N + 1).
3.1.39 marche/arrêt: Commande employée pour faire fonctionner ou arrêter un émetteur, un
système d'émetteurs et/ou l'équipement associé.
3.1.40 équipement de surveillance: Equipement dans un système de télésurveillance
contenant les dispositifs de commande et d'indications et partageant une interface avec la
logique du système ou, dans le cas d'un seul émetteur, avec la logique de l'émetteur.
Voir la figure 1.
60864-2 © IEC:1997 – 15 –
3.1.27 multiplex reserve system: System of television transmitters whose configuration can
be changed in case of a fault to permit either the vision or the sound amplifier to operate as a
common reserve for vision and sound.
See figure A.4.
3.1.28 off: State during which the transmitter is switched off. The control system is still
capable of receiving orders and giving information about the state of the transmitter.
3.1.29 parallel operation: Operation when two or more transmitters are arranged so that
their outputs are in phase and combined. They are sometimes referred to as dual transmitters.
3.1.30 passive reserve: System of two transmitters in which only one supplies the output
power to the aerial and the other is switched into operation in the event of a fault in the first.
See figure A.2.
3.1.31 preferred (preference): Term used to describe a preselected item of equipment,
signal path or system configuration which is wanted for service.
3.1.32 preselected transmitter: Equipment which is selected for service in the absence of
any faults during automatic operation of a transmitting system.
3.1.33 programme transmitter: Transmitter selected to antenna in a passive reserve,
multiplex reserve or (N + 1) system.
3.1.34 ready (available): Term indicating that the equipment may be immediately brought into
service.
3.1.35 remote: Term used to describe a command (or indication) that can be carried out (or
seen) at a point physically removed from the transmitter equipment or system logic.
See figure 1.
3.1.36 reset: Term used to denote restoring to its preselected condition of an item of
equipment or system, usually following an automatic changeover.
3.1.37 select (preselect): Term used to describe the facility to choose an item of equipment,
signal path or system configuration.
3.1.38 standby transmitter: Transmitter not selected to antenna in a passive reserve,
multiplex reserve or (N + 1) system.
3.1.39 start/stop: Command used to bring into operation or to switch off a transmitter,
transmitter system and/or associated equipment.
3.1.40 supervisory equipment: Equipment in a supervisory system which contains the
command and indication devices and interfaces with the system logic or, in the case of a single
transmitter, with the transmitter logic.
See figure 1.
– 16 – 60864-2 © CEI:1997
3.1.41 système de télésurveillance: Système comprenant un système de commande et un
système de contrôle.
Voir la figure 1.
3.1.42 logique du système: Partie d'un système de surveillance partageant une interface
avec à la fois l'émetteur et l'équipement de surveillance.
Voir la figure 1.
3.1.43 logique d'émetteur: Partie intégrante d'un émetteur réalisant les fonctions de
commande et de protection et qui a une interface avec la logique du système ou, dans le cas
d'un seul émetteur, avec l'équipement de surveillance.
Voir la figure 1.
Système de télésurveillance
Distance
Local
Manuel Automatique Manuel Automatique
Système de télésurveillance
Commandes Indications
Commutation
Réglage Indications
Indications
(binaire) (analogique) d'état de qualité
Système de commande
Objectif Subjectif
(mesure) son, image
Anormal
Anormal
Normal Normal
(alarme) (alarme)
Système de contrôle
IEC  508/97
Figure 1 – Schéma des relations entre différents termes
3.2 Philosophie générale
Pour aboutir à une normalisation, il est nécessaire d'adopter une philosophie générale. Les
idées principales de cette philosophie sont les suivantes:
a) il convient qu'un émetteur simple (unique) contienne sa propre logique pour lui
permettre de fonctionner indépendamment s'il n'est pas prévu qu’il y ait un émetteur
complémentaire ou de réserve. La présente norme décrit l'interface entre le système de
télésurveillance et l'unité logique de l'émetteur;

60864-2 © IEC:1997 – 17 –
3.1.41 supervisory system: System comprising a control system and a monitoring system.
See figure 1.
3.1.42 system logic: Part of a supervisory system which interfaces with both transmitter and
supervisory equipment.
See figure 1.
3.1.43 transmitter logic: Integral part of a transmitter performing control and protection
functions and which interfaces with the system logic or, in the case of a single transmitter, with
the supervisory equipment.
See figure 1.
Supervisory system
Local Remote
Automatic Manual Automatic
Manual
Supervisory system
Commands Indications
Adjustment Status Quality
Switching
(analogue) indications
(binary) indications
Control system
Objective Subjective
(metering) sound, vision
Abnormal
Abnormal
Normal Normal
(alarm) (alarm)
Monitoring system
IEC  508/97
Figure 1 – Diagrams showing the relationship between various terms
3.2 General philosophy
In order to achieve standardization, it is necessary to adopt a general philosophy. The main
concepts of this philosophy are the following:
a) a basic (single) transmitter should contain its own logic to enable it to operate in its own
right if no additional or reserve transmitters are required. This standard covers the interface
between the supervisory system and the transmitter logic unit;

– 18 – 60864-2 © CEI:1997
b) lorsque le système d'émetteurs comprend deux émetteurs simples ou plus, il convient
que la commande et l'exploitation de ce système soient assurées par l'intermédiaire d'une
unité du système logique indépendante. L'interface entre les émetteurs simples et l'unité du
système logique ne fait pas l'objet de la présente norme. Par contre, les liaisons entre
l'unité du système logique ou les émetteurs de base et le système de télésurveillance sont
couvertes par cette norme (voir la figure 2 à titre d'exemple).
Interface spécifiée
comme faisant partie
de cette norme
Emetteur A
Interface non spécifiée
comme faisant partie
de cette norme
Permutateur
Equipements
Unité du
ou matériel
de télé-
système logique
de couplage
surveillance
Emetteur B
Interface
IEC  509/97
Figure 2 – Diagramme simplifié des équipements pour deux émetteurs
en réserve passive ou active
3.3 Interfaces
Les commandes, les indications et les données d'exploitation sont envoyées et reçues par
l'équipement de télésurveillance à travers un système de bus, connecté aux bornes ou
connecteurs d'interface spécialisés sur l'émetteur ou l'unité du système logique.
Il y a lieu de noter que la présente norme se rapporte aux bornes d'interface sur l'émetteur ou
l'unité du système logique et non à l'équipement de télésurveillance, bien que celui-ci doive
naturellement être compatible.
Il est possible d'utiliser une structure de bus redondante, une configuration multi-maître ou un
câblage à base de fibres optiques. Ces dispositifs ne font cependant pas partie de la présente
norme.
3.4 Systèmes d'émetteurs
Une grande variété de systèmes d'émetteurs peut être prévue (voir annexe A).
Les systèmes d'émetteurs d'usage courant sont les suivants:
–  émetteur simple (dans le cas de la télévision, comprenant un émetteur image et un
émetteur son fonctionnant simultanément);
– système à réserve passive;
– configuration double drive;
– système à réserve (N + 1);
– système à réserve multiplexe;
– système à réserve active.
60864-2 © IEC:199
...
