Standards Content (Sample)

INTERNATIONAL
ISO
STANDARD
9534
First edition
1989-05-15
Road vehicles
- Fuel pump electric connections
V&hicules reu tiers - Connexions klectriques de pompes a carburant
Reference number
ISO 9534 : 1989 (EI

---------------------- Page: 1 ----------------------
ISO 9534 : 1989 (El
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 9534 was prepared by Technical Committee ISO/TC 22,
Road vehicles.
0 ISO 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-121 1 Geneve 20 l Switzerland
Printed in Switzerland

---------------------- Page: 2 ----------------------
ISO 9534: 1989 (E)
INTERNATIONAL STANDARD
- Fuel pump electric connections
Road vehicles
1 Scope ISO 8092-2 : 1988, Road vehicles - Flat, quick-connect ter-
mina tions - Part 2 : Test and Performance reguirements for
This International Standard specifies the requirements for elec-
Single pole connec tions.
tric connections for electric fuel Pumps used in road vehicles.
IEC 529 : 1976, Classification of degrees of protection provided
lt does not apply to electric fuel Pumps with free couplers, i.e.
b y enclosures.
cable to cable terminations.
3 Requirements
2 Normative references
NOTE - Details not specified are left to the manufacturer’s discretion.
The following Standards contain provisions which, through
3.1 Type A - Flat male tab terminal
reference in this text, constitute provisions of this International
Standard. At the time of publication, the editions indicated
were valid. All Standards are subject to revision, and Parties to

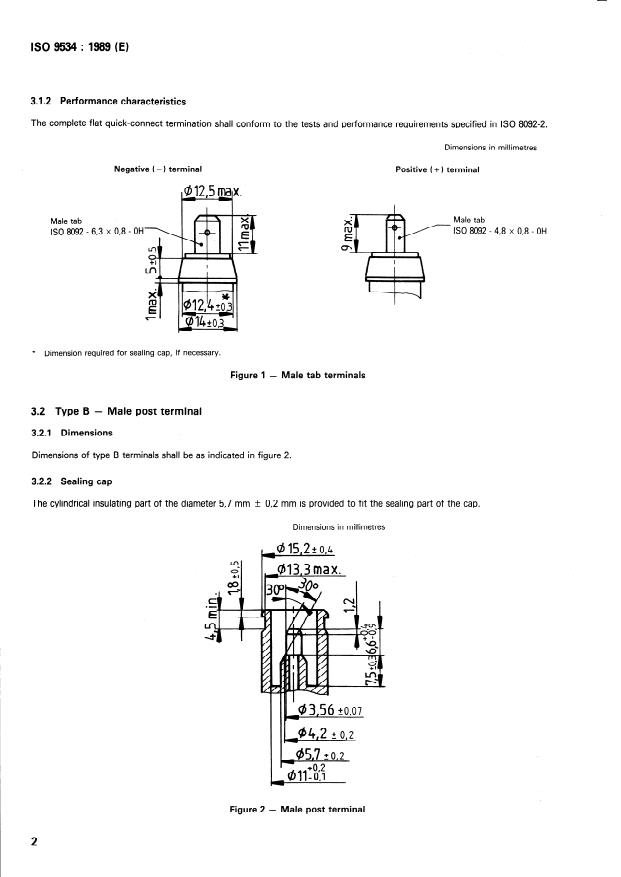

3.1 .l Dimensions
agreements based on this International Standard are encouraged
to investigate the possibility of applying the most recent editions
Dimensions of type A terminals shall be as indicated in figure 1.
of the Standards listed below. Members of IEC and ISO main-
tain registers of currently valid International Standards.
The male tabs 6,3 mm x 0,8 mm and 4,8 mm x 0,8 mm with
hole, shown in figure 1, shall conform to ISO 8092-1; ad-
ISO 3766 : 1976, Metallic coatings - Neutral sa& Spray test
ditionally the dimensions 11 mm max. and 9 mm max. shall
(NSS test).
be taken into account.
ISO 8092-1 : 1988, Road v
...

NORME
Iso
INTERNATIONALE
9534
