Road vehicles — Component test methods for electrical disturbances from narrowband radiated electromagnetic energy — Part 5: Stripline

This part of ISO 11452 specifies stripline tests for determining the immunity of electronic components for passenger cars and commercial vehicles to electrical distrubances from narrowband electromagnetic energy, regardless of the vehicle propulsion system (e.g. spark-ignition engine, diesel engine, electric motor). As the performance of these tests depends on the exposure of the equipment harness to a disturbance field, the applicability of this part of ISO 11452 is limited to equipment harnesses, which have a maximum diameter of one-third the stripline height or less. The electromagnetic disturbances considered are limited to continuous narrowband electromagnetic fields.

Véhicules routiers — Méthodes d'essai d'un équipement soumis à des perturbations électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 5: Ligne TEM à plaques

La présente partie de l'ISO 11452 spécifie les essais permettant de déterminer l'immunité électromagnétique des équipements électroniques de voitures particulières et de véhicules utilitaires, quel que soit leur système de propulsion (par exemple moteur à allumage commandé, moteur diesel, moteur électrique). Pour effectuer cet essai, on expose le faisceau de conducteurs de l'équipement concerné à un champ perturbateur. Cette technique est limitée aux faisceaux possédant un diamètre maximum égal ou inférieur au tiers de la hauteur de la ligne TEM à plaques. Les perturbations électromagnétiques considérées sont limitées aux champs électromagnétiques continus en bande étroite.

General Information

Status
Published
Publication Date
08-May-2002
Current Stage
9093 - International Standard confirmed
Start Date
20-Sep-2007
Completion Date
12-Jun-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 11452-5:2002 - Road vehicles -- Component test methods for electrical disturbances from narrowband radiated electromagnetic energy
English language
13 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 11452-5:2002 - Véhicules routiers -- Méthodes d'essai d'un équipement soumis a des perturbations électriques par rayonnement d'énergie électromagnétique en bande étroite
French language
14 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 11452-5
Second edition
2002-04-15
Road vehicles — Component test methods
for electrical disturbances from narrowband
radiated electromagnetic energy —
Part 5:
Stripline
Véhicules routiers — Méthodes d'essai d'un équipement soumis à des
perturbations électriques par rayonnement d'énergie électromagnétique en
bande étroite —
Partie 5: Ligne TEM à plaques
Reference number
ISO 11452-5:2002(E)
ISO 2002
---------------------- Page: 1 ----------------------
ISO 11452-5:2002(E)

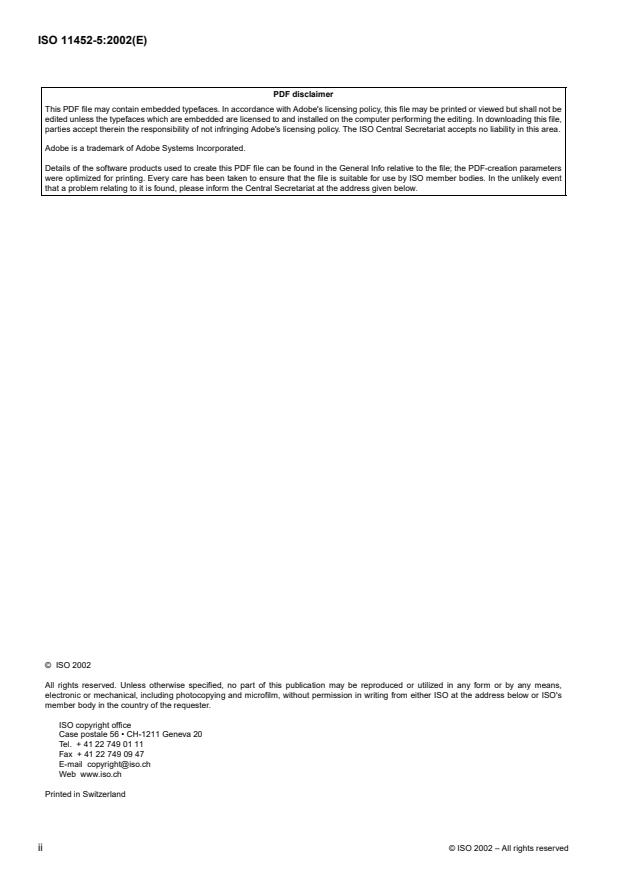

PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not be

edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this file,

parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this area.

Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters

were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event

that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2002

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's

member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii ISO 2002 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 11452-5:2002(E)
Contents Page

1 Scope ............................................................................................................................................................... 1

2 Normative reference ......................................................................................................................................... 1

3 Terms and definitions ........................................................................................................................................ 1

4 Test conditions .................................................................................................................................................. 1

5 Test apparatus .................................................................................................................................................. 2

6 Test procedure .................................................................................................................................................. 4

Annexes

A Stripline design ................................................................................................................................................. 6

B Function performance status classification (FPSC) ........................................................................................ 11

C Artificial network (AN) schematic.................................................................................................................... 12

ISO 2002 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 11452-5:2002(E)

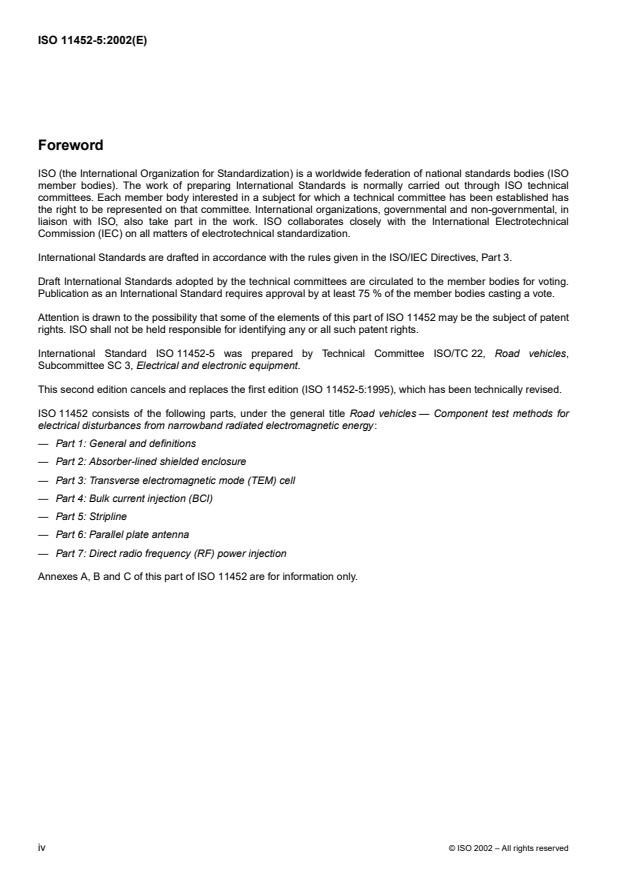

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO

member bodies). The work of preparing International Standards is normally carried out through ISO technical

committees. Each member body interested in a subject for which a technical committee has been established has

the right to be represented on that committee. International organizations, governmental and non-governmental, in

liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical

Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.

Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.

Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this part of ISO 11452 may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

International Standard ISO11452-5 was prepared by Technical Committee ISO/TC22, Road vehicles,

Subcommittee SC 3, Electrical and electronic equipment.

This second edition cancels and replaces the first edition (ISO 11452-5:1995), which has been technically revised.

ISO 11452 consists of the following parts, under the general title Road vehicles — Component test methods for

electrical disturbances from narrowband radiated electromagnetic energy:
— Part 1: General and definitions
— Part 2: Absorber-lined shielded enclosure
— Part 3: Transverse electromagnetic mode (TEM) cell
— Part 4: Bulk current injection (BCI)
— Part 5: Stripline
— Part 6: Parallel plate antenna
— Part 7: Direct radio frequency (RF) power injection
Annexes A, B and C of this part of ISO 11452 are for information only.
iv ISO 2002 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 11452-5:2002(E)
Introduction

Immunity measurements of complete road vehicles are generally able to be carried out only by the vehicle

manufacturer, owing to, for example, high costs of absorber-lined shielded enclosures, the desire to preserve the

secrecy of prototypes or a large number of different vehicle models.

For research, development and quality control, a laboratory measuring method can be used by both vehicle

manufacturers and equipment suppliers to test electronic components.
ISO 2002 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 11452-5:2002(E)
Road vehicles — Component test methods for electrical
disturbances from narrowband radiated electromagnetic energy —
Part 5:
Stripline
1 Scope

This part of ISO 11452 specifies stripline tests for determining the immunity of electronic components of passenger

cars and commercial vehicles to electrical disturbances from narrowband electromagnetic energy, regardless of the

vehicle propulsion system (e.g. spark-ignition engine, diesel engine, electric motor). To perform such tests, the

equipment harness is exposed to a disturbance field. This technique is limited to equipment harnesses, which have

a maximum diameter of one-third the stripline height or less.

The electromagnetic disturbances considered are limited to continuous narrowband electromagnetic fields.

2 Normative reference

The following normative document contains provisions which, through reference in this text, constitute provisions of

this part of ISO 11452. For dated references, subsequent amendments to, or revisions of, this publication do not

apply. However, parties to agreements based on this part of ISO 11452 are encouraged to investigate the possibility

of applying the most recent edition of the normative document indicated below. For undated references, the latest

edition of the normative document referred to applies. Members of ISO and IEC maintain registers of currently valid

International Standards.

ISO 11452-1, Road vehicles — Component test methods for electrical disturbances from narrowband radiated

electromagnetic energy — Part 1: General and definitions
3 Terms and definitions

For the purposes of this part of ISO 11452, the terms and definitions given in ISO 11452-1 apply.

4 Test conditions

The users shall specify the test severity level or levels over the frequency range. See annex B for suggested test

severity levels.
The useful frequency range of stripline is from 10 kHz to 400 MHz.
Standard test conditions shall be those given in ISO 11452-1 for the following:
— test temperature;
— supply voltage;
— modulation;
— dwell time;
— frequency step sizes;
— definition of test severity levels.
ISO 2002 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 11452-5:2002(E)
5 Test apparatus
5.1 Stripline

A stripline, ideally, sets up a region of uniform electromagnetic fields. The primary usage of this form of the stripline

is to expose at least 1m of the wiring harness under the active conductor (see Figure 1).

Dimensions in millimetres
Key
1 Device under test
2 Wiring harness
3Peripheral
4 Terminating resistance
5 Insulating base
6 Artificial network(s)
7 Active conductor
8 Ground plane
Figure 1 — Example stripline test configuration
5.2 Instrumentation
The instrumentation shown in Figure 2 is the preferred test set-up above 10 kHz.
5.3 Test set-up
5.3.1 Test configuration
The test configuration should be as shown in Figures 1 and 2.

Install the device under test next to the active conductor, with an edge parallel to it. The distance between the closest

� �
+20

edges of the active conductor and the device under test shall be 200 mm. The distance from any peripheral

device to the closest edge of the active conductor shall be at least 200 mm.
2 ISO 2002 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 11452-5:2002(E)
Key
1 Signal generator
2 RF amplifier
3 Low pass filter
4 Directional coupler
5 Stripline
6 Device under test
7 Test monitor
8 Wiring harness in stripline
9Power meter F
10 Power meter R
11 Control computer
12 RF termination
Figure 2 — Test set-up for stripline test

The wiring harness of the device under test shall be placed on a non-conductive fixture in the centre of the stripline,

parallel to its major axis, supported 50 mm above the ground plane. Note that the primary function of the fixture is to

lock the positions of the harness and device under test to ensure the most repeatable results and that it should be

constructed with this in mind. The length of the longitudinal harness section under the active conductor shall be at

least 1 000 mm (see Figure 1). Deviations of the height above the ground table are only permitted near the device

under test or the peripheral device or devices.
Place harness branchings to the device
...

NORME ISO
INTERNATIONALE 11452-5
Deuxième édition
2002-04-15
Véhicules routiers — Méthodes d'essai d'un
équipement soumis à des perturbations
électriques par rayonnement d'énergie
électromagnétique en bande étroite —
Partie 5:
Ligne TEM à plaques
Road vehicles — Component test methods for electrical disturbances from
narrowband radiated electromagnetic energy —
Part 5: Stripline
Numéro de référence
ISO 11452-5:2002(F)
ISO 2002
---------------------- Page: 1 ----------------------
ISO 11452-5:2002(F)

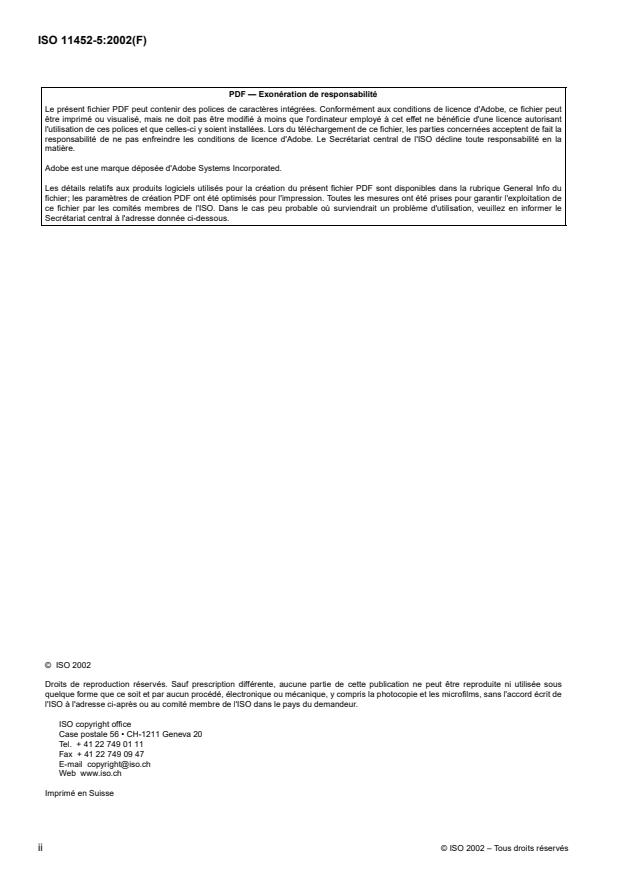

PDF — Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut

être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant

l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la

responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la

matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du

fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de

ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le

Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2002

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de

l'ISO à l'adresse ci-après ou au comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii ISO 2002 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11452-5:2002(F)
Sommaire Page

1 Domaine d'application ...................................................................................................................................... 1

2 Référence normative ........................................................................................................................................ 1

3 Termes et définitions ......................................................................................................................................... 1

4 Conditions d'essai ............................................................................................................................................ 1

5 Appareillage d'essai ......................................................................................................................................... 2

6 Mode opératoire d'essai ................................................................................................................................... 5

Annexes

A Conception de la ligne TEM à plaques ............................................................................................................. 7

B Classification de l'état de performance de fonctionnement (CEPF)................................................................ 12

C Schéma d'un réseau artificiel.......................................................................................................................... 13

ISO 2002 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 11452-5:2002(F)

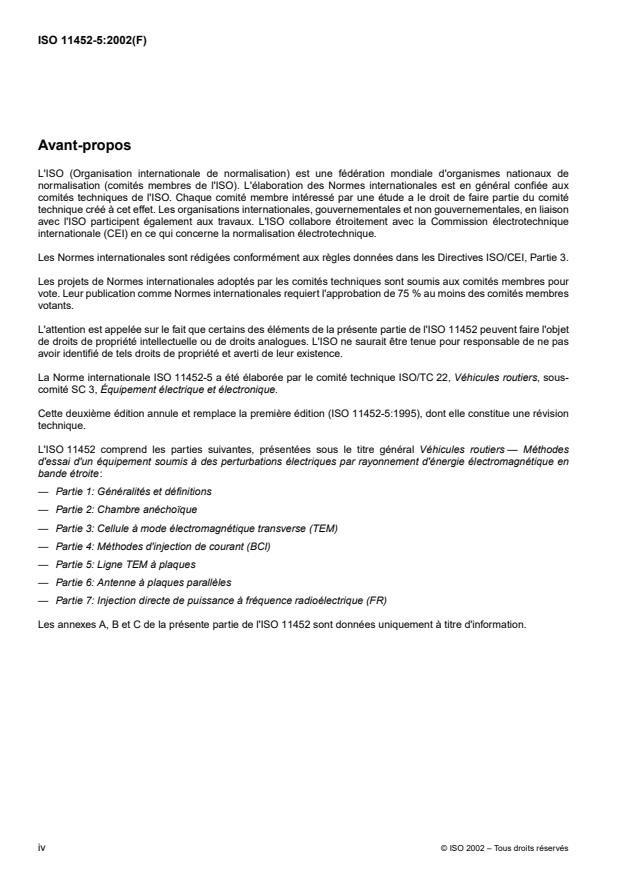

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux

comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité

technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en liaison

avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission électrotechnique

internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.

Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour

vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments de la présente partie de l'ISO 11452 peuvent faire l'objet

de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas

avoir identifié de tels droits de propriété et averti de leur existence.

La Norme internationale ISO 11452-5 a été élaborée par le comité technique ISO/TC 22, Véhicules routiers, sous-

comité SC 3, Équipement électrique et électronique.

Cette deuxième édition annule et remplace la première édition (ISO 11452-5:1995), dont elle constitue une révision

technique.

L'ISO 11452 comprend les parties suivantes, présentées sous le titre général Véhicules routiers — Méthodes

d'essai d'un équipement soumis à des perturbations électriques par rayonnement d'énergie électromagnétique en

bande étroite:
— Partie 1: Généralités et définitions
— Partie 2: Chambre anéchoïque
— Partie 3: Cellule à mode électromagnétique transverse (TEM)
— Partie 4: Méthodes d'injection de courant (BCI)
— Partie 5: Ligne TEM à plaques
— Partie 6: Antenne à plaques parallèles
— Partie 7: Injection directe de puissance à fréquence radioélectrique (FR)

Les annexes A, B et C de la présente partie de l'ISO 11452 sont données uniquement à titre d'information.

iv ISO 2002 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 11452-5:2002(F)
Introduction

Les mesures d'immunité de véhicules complets ne sont généralement prises que par le constructeur du véhicule, en

raison, par exemple, du coût élevé d'une chambre anéchoïque, du désir de préserver le secret des prototypes ou du

grand nombre de modèles différents de véhicules.

Pour la recherche, le développement et le contrôle qualité, une méthode de mesure en laboratoire peut être

appliquée par le constructeur de véhicules et le fournisseur des équipements pour contrôler les équipements

électroniques.
ISO 2002 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11452-5:2002(F)
Véhicules routiers — Méthodes d'essai d'un équipement soumis à
des perturbations électriques par rayonnement d'énergie
électromagnétique en bande étroite —
Partie 5:
Ligne TEM à plaques
1 Domaine d'application

La présente partie de l'ISO 11452 spécifie les essais permettant de déterminer l'immunité électromagnétique des

équipements électroniques de voitures particulières et de véhicules utilitaires, quel que soit leur système de

propulsion (par exemple moteur à allumage commandé, moteur diesel, moteur électrique). Pour effectuer ces essais,

on expose le faisceau de conducteurs de l'équipement concerné à un champ perturbateur. Cette technique est

limitée aux faisceaux possédant un diamètre maximum égal ou inférieur au tiers de la hauteur de la ligne TEM à

plaques.

Les perturbations électromagnétiques considérées sont limitées aux champs électromagnétiques continus en bande

étroite.
2Référence normative

Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des

dispositions valables pour la présente partie de l'ISO 11452. Pour les références datées, les amendements ultérieurs

ou les révisions de cette publication ne s'appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la

présente partie de l'ISO 11452 sont invitées à rechercher la possibilité d'appliquer l'édition la plus récente du

document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document normatif en

référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes internationales en

vigueur.

ISO 11452-1, Véhicules routiers — Méthodes d'essai d'un équipement soumis à des perturbations électriques par

rayonnement d'énergie électromagnétique en bande étroite — Partie 1: Généralités et définitions

3 Termes et définitions

Pour les besoins de la présente partie de l'ISO 11452, les termes et définitions donnés dans l'ISO 11452-1

s'appliquent.
4 Conditions d'essai

Les utilisateurs doivent définir le ou les niveaux de sévérité des essais sur la gamme de fréquences concernée. Les

niveaux de sévérité suggérés pour les essais sont donnés dans l'annexe B.

La gamme de fréquences utile de la ligne TEM à plaques est comprise entre 10 kHz et 400 MHz.

ISO 2002 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 11452-5:2002(F)

Les conditions d'essai normalisées doivent être celles qui sont spécifiées dans l'ISO 11452-1 pour les paramètres

suivants:
— température d'essai;
— tension d'alimentation;
— modulation;
— temps d'exposition;
— taille des pas de fréquence;
— définition des niveaux de sévérité de l'essai.
5 Appareillage d'essai
5.1 Ligne TEM à plaques

Une ligne TEM à plaques, dans le meilleur des cas, crée une région de champs électromagnétiques uniformes.

L'utilisation première de cette forme de ligne TEM à plaques consiste à exposer au minimum 1m du faisceau de

conducteurs sous le septum (voir Figure 1).
Dimensions en millimètres
Légende
1 Dispositif en essai
2 Faisceau de conducteurs
3Unité périphérique
4Résistance d'extrémité
5 Base isolante
6Réseau(x) artificiel(s)
7Septum
8 Plan de masse
Figure 1 — Exemple de configuration d'essai avec ligne TEM à plaques
5.2 Instrumentation

La Figure 2 représente le montage d'essai à utiliser de préférence au-dessus de 10 kHz.

2 ISO 2002 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 11452-5:2002(F)
Légende
1Générateur de signaux
2 Amplificateur RF
3 Filtre passe-bas
4 Coupleur directif
5 Ligne TEM à plaques
6 Dispositif en essai
7 Moniteur d'essai
8 Faisceau de fils dans la ligne TEM à plaques
9Wattmètre F
10 Wattmètre R
11 Ordinateur de commande
12 Sortie RF
Figure 2 — Montage pour l'essai avec ligne TEM à plaques
5.3 Montage d'essai
5.3.1 Configuration de l'essai
Il convient d’utiliser la configuration d'essai représentée aux Figures 1 et 2.

Installer le dispositif en essai à proximité du septum, un bord du dispositif étant parallèle au septum. La distance

� �
+20

entre les bords les plus proches du septum et le dispositif en essai doit être de 200 mm. La distance séparant

une unité périphérique quelconque du bord le plus proche du septum doit être de 200 mm au minimum.

Le faisceau de conducteurs du dispositif en essai doit être placé sur un support non conducteur au centre de la ligne

TEM à plaques, parallèlement à son axe principal, maintenu à 50 mm au-dessus du plan de masse. Il est à noter que

la fonction première du support est de bloquer la position du faisceau et du dispositif en essai afin d'assurer la

répétabilité maximale des résultats; il convient de tenir compte de cet impératif lors de la construction du support. La

longueur de la section longitudinale du faisceau sous le septum doit être d'au moins 1 000 mm (voir Figure 1). Des

écarts de hauteur au-dessus du plan de masse ne sont autorisés qu'à proximité du dispositif en essai ou des unités

périphériques.

Placer les dérivations du faisceau vers le dispositif en essai ou vers les unités périphériques perpendiculairement à

l'axe longitudinal de la ligne TEM à plaques et parallèlement au plan de masse.

Tous les fils du faisceau doivent être refermés sur une charge ou ouverts conformément à leur application réelle sur

le véhicule. Lorsque c'est possible, on doit utiliser les charges et action
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
