INTERNATIONAL ISO
STANDARD 16283-3
First edition
2016-02-01
Acoustics — Field measurement of
sound insulation in buildings and of
building elements —
Part 3:
Façade sound insulation
Acoustique — Mesurage in situ de l'isolement acoustique
des bâtiments et des éléments de construction —
Partie 3: Isolement aux bruits de façades
Reference number
ISO 16283-3:2016(E)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 16283-3:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 16283-3:2016(E)
Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 3
4 Instrumentation . 8
4.1 General . 8
4.2 Calibration . 8
4.3 Verification . 8
5 Frequency range . 9
6 General . 9
7 Indoor sound pressure level measurements .11
7.1 General .11
7.2 Default procedure .11
7.2.1 Fixed microphone positions.11
7.2.2 Mechanized continuously-moving microphone.11
7.2.3 Manually scanned microphone .11
7.2.4 Minimum distances for microphone positions .13
7.2.5 Averaging times .13
7.2.6 Calculation of energy-average sound pressure levels .14
7.3 Low-frequency procedure (element or global loudspeaker methods) .15
7.3.1 General.15
7.3.2 Microphone positions .15
7.3.3 Averaging time .15
7.3.4 Calculation of low-frequency energy-average sound pressure levels .16
7.4 Background noise (default and low-frequency procedure) .16
7.4.1 General.16
7.4.2 Correction to the signal level for background noise .17
8 Reverberation time measurements in the receiving room (default and low-
frequency procedure) .17
8.1 General .17
8.2 Generation of sound field .17
8.3 Default procedure .18
8.4 Low-frequency procedure .18
8.5 Interrupted noise method .18
8.6 Integrated impulse response method .18
9 Outdoor measurements using a loudspeaker as a sound source (default and low-
frequency procedure) .19
9.1 General .19
9.2 Generation of the sound field .19
9.3 Loudspeaker requirements .19
9.4 Loudspeaker positions .20
9.5 Element loudspeaker method .20
9.5.1 Outdoor sound pressure level measurements on the test surface .20
9.6 Global loudspeaker method .21
9.6.1 Outdoor sound pressure level measurements near the façade .21
9.6.2 Large rooms or façades comprising more than one outside wall .21
9.6.3 Calculation of measurement results .21
10 Outdoor measurements using road traffic as a sound source (default procedure) .21
10.1 General .21
© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------

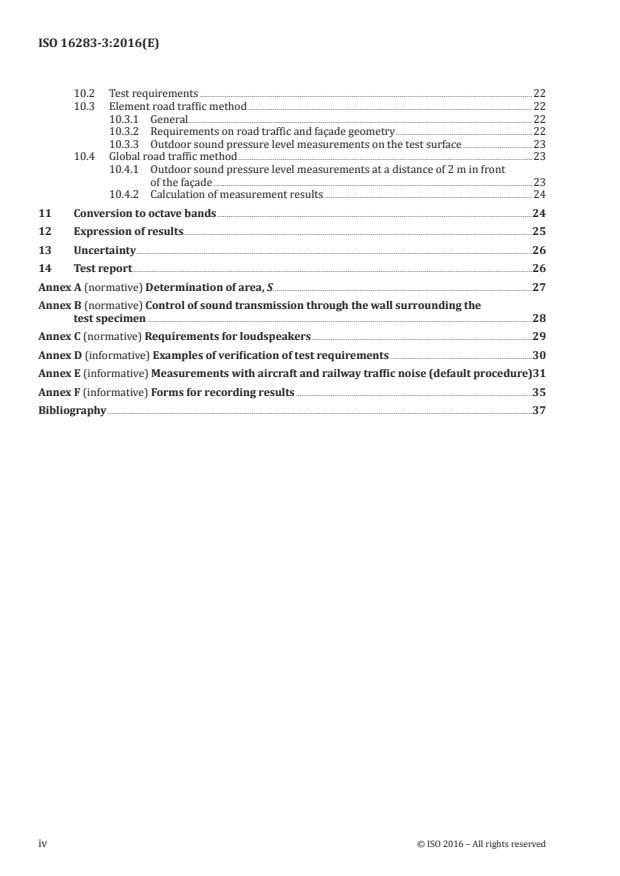

ISO 16283-3:2016(E)
10.2 Test requirements .22
10.3 Element road traffic method .22
10.3.1 General.22
10.3.2 Requirements on road traffic and façade geometry .22
10.3.3 Outdoor sound pressure level measurements on the test surface .23
10.4 Global road traffic method .23
10.4.1 Outdoor sound pressure level measurements at a distance of 2 m in front
of the façade .23
10.4.2 Calculation of measurement results .24
11 Conversion to octave bands .24
12 Expression of results .25
13 Uncertainty .26
14 Test report .26
Annex A (normative) Determination of area, S.27
Annex B (normative) Control of sound transmission through the wall surrounding the
test specimen .28
Annex C (normative) Requirements for loudspeakers .29
Annex D (informative) Examples of verification of test requirements .30
Annex E (informative) Measurements with aircraft and railway traffic noise (default procedure) 31
Annex F (informative) Forms for recording results .35
Bibliography .37
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 16283-3:2016(E)

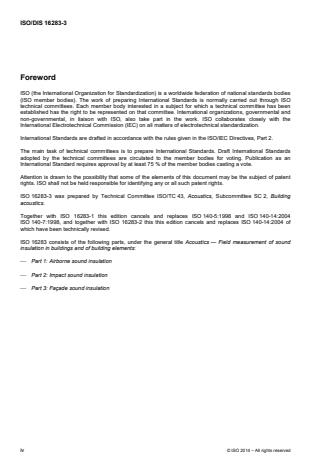

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 43, Acoustics, Subcommittee SC 2, Building
acoustics.
This first edition cancels and replaces ISO 140-5:1998 and ISO 140-14:2004, which have been
technically revised.
ISO 16283 consists of the following parts, under the general title Acoustics — Field measurement of
sound insulation in buildings and of building elements:
— Part 1: Airborne sound insulation
— Part 2: Impact sound insulation
— Part 3: Façade sound insulation
© ISO 2016 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 16283-3:2016(E)
Introduction
ISO 16283 (all parts) describes procedures for field measurements of sound insulation in buildings.
Airborne, impact, and façade sound insulation are described in ISO 16283-1, ISO 16283-2, and in this
part of ISO 16283, respectively.
Field sound insulation measurements that were described previously in ISO 140-4, ISO 140-5, and
ISO 140-7 were (a) primarily intended for measurements where the sound field could be considered
to be diffuse and (b) not explicit as to whether operators could be present in the rooms during the
measurement. ISO 16283 differs from ISO 140-4, ISO 140-5, and ISO 140-7 in that (a) it applies to rooms
in which the sound field can or cannot approximate to a diffuse field, (b) it clarifies how operators
can measure the sound field using a hand-held microphone or sound level metre, and (c) it includes
additional guidance that was previously contained in ISO 140-14.
NOTE Survey test methods for field measurements of façade sound insulation are dealt with in ISO 10052.
vi © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 16283-3:2016(E)
Acoustics — Field measurement of sound insulation in
buildings and of building elements —
Part 3:
Façade sound insulation
1 Scope
This part of ISO 16283 specifies procedures to determine the airborne sound insulation of façade
elements (element methods) and whole façades (global methods) using sound pressure measurements.
3 3
These procedures are intended for room volumes in the range from 10 m to 250 m in the frequency
range from 50 Hz to 5 000 Hz.
The test results can be used to quantify, assess, and compare the airborne sound insulation in
unfurnished or furnished rooms where the sound field can or cannot approximate to a diffuse field. The
measured airborne sound insulation is frequency-dependent and can be converted into a single number
quantity to characterize the acoustic performance using the rating procedures in ISO 717-1.
The element methods aim to estimate the sound reduction index of a façade element, for example, a
window. The most accurate element method uses a loudspeaker as an artificial sound source. Other
less accurate element methods use available traffic noise. The global methods, on the other hand, aim to
estimate the outdoor/indoor sound level difference under actual traffic conditions. The most accurate
global methods use the actual traffic as sound source. A loudspeaker can be used as an artificial sound
source when there is insufficient level from traffic noise inside the room. An overview of the methods is
given in Table 1.
The element loudspeaker method yields an apparent sound reduction index which, under certain
circumstances, can be compared with the sound reduction index measured in laboratories in accordance
with ISO 10140. This method is the preferred method when the aim of the measurement is to evaluate
the performance of a specified façade element in relation to its performance in the laboratory.
The element road traffic method will serve the same purposes as the element loudspeaker method. It
is particularly useful when, for different practical reasons, the element loudspeaker method cannot be
used. These two methods will often yield slightly different results. The road traffic method tends to
result in lower values of the sound reduction index than the loudspeaker method. In Annex D, this road
traffic method is supplemented by the corresponding aircraft and railway traffic methods.
The global road traffic method yields the real reduction of a façade in a given place relative to a position
2 m in front of the façade. This method is the preferred method when the aim of the measurement is to
evaluate the performance of a whole façade, including all flanking paths, in a specified position relative
to nearby roads. The result cannot be compared with that of laboratory measurements.
The global loudspeaker method yields the sound reduction of a façade relative to a position that is 2 m
in front of the façade. This method is particularly useful when, for practical reasons, the real source
cannot be used; however, the result cannot be compared with that of laboratory measurements.
© ISO 2016 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 16283-3:2016(E)
Table 1 — Overview of the different measurement methods
Reference in
No. Method this part of Result Field of application
ISO 16283
Element
Element Preferred method to estimate the apparent
1 9.5 R’
45°
loudspeaker sound reduction index of façade elements
Alternative to method No.1 when road
Element road
2 10.3 R’ traffic as a sound source provides a
tr,s
traffic
sufficient level
Element Alternative to method No.1 when railway
3 railway Annex E R’ traffic as a sound source provides a
rt,s
traffic sufficient level
Element Alternative to method No.1 when aircraft
4 aircraft Annex E R’ traffic as a sound source provides a
at,s
traffic sufficient level
Global
D
ls,2m,nT
Global
5 9.6 Alternative to methods Nos. 6, 7, and 8
loudspeaker
D
ls,2m,n
Preferred method to estimate the global
D
tr,2m,nT
Global road
6 10.4 sound insulation of a façade exposed to road
traffic
D
tr,2m,n
traffic as a sound source
Global Preferred method to estimate the global
D
rt,2m,nT
7 railway Annex E sound insulation of a façade exposed to
D
rt,2m,n
traffic railway traffic as a sound source
Global Preferred method to estimate the global
D
at,2m,nT
8 aircraft Annex E sound insulation of a façade exposed to
D
at,2m,n
traffic aircraft traffic as a sound source
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in
ordinary rooms
ISO 12999-1, Acoustics — Determination and application of measurement uncertainties in building
acoustics — Part 1: Sound insulation
ISO 15712-3, Building acoustics — Estimation of acoustic performance of buildings from the performance
of elements — Part 3: Airborne sound insulation against outdoor sound
ISO 18233, Acoustics — Application of new measurement methods in building and room acoustics
IEC 60942, Electroacoustics — Sound calibrators
IEC 61183, Electroacoustics — Random-incidence and diffuse-field calibration of sound level meters
IEC 61260, Electroacoustics — Octave-band and fractional-octave-band filters
IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications
2 © ISO 2016 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 16283-3:2016(E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
average outdoor sound pressure level on the test surface
L
1,s
ten times the common logarithm of the ratio of the surface and time average of the squared sound
pressure to the square of the reference sound pressure, the surface average being taken over the entire
test surface including reflecting effects from the test specimen and façade
Note 1 to entry: L is expressed in decibels.
1,s
3.2
average outdoor sound pressure level at a distance 2m in front of the façade
L
1,2m
ten times the common logarithm of the ratio of the time average of the squared sound pressure to the
square of the reference sound pressure, at a position 2 m in front of the façade
Note 1 to entry: L is expressed in decibels.
1,2m
3.3
energy-average sound pressure level in a room
L
2
ten times the common logarithm of the ratio of the space and time average of the squared sound
pressure to the square of the reference sound pressure, the space average is taken over the central zone
of the room where the nearfield radiation from the room boundaries has negligible influence
Note 1 to entry: L is expressed in decibels.
2
3.4
corner sound pressure level in a room
L
2,Corner
ten times the common logarithm of the ratio of the highest time average squared sound pressure from
the set of corner measurements to the square of the reference sound pressure, for the low-frequency
range (50 Hz, 63 Hz, and 80 Hz one-third octave bands)
Note 1 to entry: L is expressed in decibels.
2,Corner
3.5
low-frequency energy-average sound pressure level in a room
L
2,LF
ten times the common logarithm of the ratio of the space and time average of the squared sound
pressure to the square of the reference sound pressure in the low-frequency range (50 Hz, 63 Hz, and
80 Hz one-third octave bands) where the space average is a weighted average that is calculated using
the room corners where the sound pressure levels are highest and the central zone of the room where
the nearfield radiation from the room boundaries has negligible influence
Note 1 to entry: L is expressed in decibels.
2,LF
Note 2 to entry: L is an estimate of the energy-average sound pressure level for the entire room volume.
2,LF
3.6
reverberation time
T
time required for the sound pressure level in a room to decrease by 60 dB after the sound source has
stopped
Note 1 to entry: T is expressed in seconds.
© ISO 2016 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 16283-3:2016(E)
3.7
background noise level
measured sound pressure level in the receiving room from all sources except the sound source used for
the measurement
3.8
fixed microphone
microphone that is fixed in space by using a device such as a tripod so that it is stationary
3.9
mechanized continuously-moving microphone
microphone that is mechanically moved with approximately constant angular speed in a circle, or is
mechanically swept along a circular path where the angle of rotation about a fixed axis is between
270° and 360°
3.10
manually-scanned microphone
microphone attached to a hand-held sound level metre or an extension rod that is moved by a human
operator along a prescribed path
3.11
manually-held microphone
microphone attached to a hand-held sound level metre or a rod that is hand-held at a fixed position by a
human operator at a distance at least an arm’s length from the trunk of the operator’s body
3.12
apparent sound reduction index
R’
45°
measure of the airborne sound insulation of a building element when the sound source is a loudspeaker
at an angle of incidence is 45° and the outside microphone position is on the test surface, which is given
by ten times the common logarithm of the ratio of the sound power, W , which is incident on a test
1,45°
element when the angle of sound incidence is 45° to the total sound power radiated into the receiving
room if, in addition to the sound power, W , radiated by the test element, the sound power, W , radiated
2 3
by flanking elements or by other components, is significant
W
14, 5°
'
R =10lg
45°
WW+
23
for which the apparent sound reduction index is evaluated using the following formula:
S
'
RL=−L +−10lg 15, dB
45° 12,s
A
where
S is the area of the test specimen, in square metres, determined as given in Annex A;
A is the equivalent absorption area of the receiving room, in square metres.
Note 1 to entry: R’ is expressed in decibels.
45°
Note 2 to entry: In general, the sound power transmitted into the receiving room consists of the sum of several
components from different elements (window, ventilator, door, wall, etc.).
Note 3 to entry: The second formula is based on the assumption that the sound is incident from one angle only,
45°, and the sound field in the receiving room approximates to a diffuse field.
4 © ISO 2016 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 16283-3:2016(E)
3.13
apparent sound reduction index
R’
tr,s
measure of the airborne sound insulation of a building element when the sound source is road traffic
and the outside microphone position is on the test surface for which the apparent sound reduction
index is evaluated using the following formula:
S
'
RL=−L +−10lg 3dB
tr,s 12,s
A
where
S is the area of the test specimen, in square metres, determined as given in Annex A;
A is the equivalent absorption area of the receiving room, in square metres.
Note 1 to entry: R’ is expressed in decibels.
tr,s
Note 2 to entry: The formula is based on the assumption that the sound is incident from all angles, and the sound
field in the receiving room approximates to a diffuse field.
3.14
level difference
D
2m
level difference between L and L evaluated using the following formula:
1,2m 2
DL=−L
2m 1,2m 2
Note 1 to entry: D is expressed in decibels.
2m
Note 2 to entry: The notation is D when traffic noise is used as the sound source, and D when a
tr,2m ls,2m
loudspeaker is used.
3.15
standardized level difference
D
2m,nT
level difference (3.14) that is standardized to a reference value of the reverberation time (3.6) in the
receiving room and calculated using the following formula:
T
DD=+10lg
2m,nT 2m
T
0
where
T is the reverberation time in the receiving room;
T is the reference reverberation time; for dwellings, T = 0,5 s.
0 0
Note 1 to entry: D is expressed in decibels.
2m,nT
Note 2 to entry: The level difference is referenced to a reverberation time of 0,5 s because in dwellings with
furniture the reverberation time has been found to be reasonably independent of volume and frequency and to
be approximately equal to 0,5 s.
Note 3 to entry: The notation is D when traffic no
...
DRAFT INTERNATIONAL STANDARD
ISO/DIS 16283-3
ISO/TC 43/SC 2 Secretariat: DIN
Voting begins on: Voting terminates on:
2014-06-12 2014-11-12
Acoustics — Field measurement of sound insulation in
buildings and of building elements —
Part 3:
Façade sound insulation
Acoustique — Mesurage in situ de l’isolation acoustique des bâtiments et des éléments de construction —
Partie 3: Isolation des bruits de façades
ICS: 91.120.20;91.060.10
ISO/CEN PARALLEL PROCESSING
This draft has been developed within the International Organization for
Standardization (ISO), and processed under the ISO lead mode of collaboration
as defined in the Vienna Agreement.
This draft is hereby submitted to the ISO member bodies and to the CEN member
bodies for a parallel five month enquiry.
Should this draft be accepted, a final draft, established on the basis of comments
received, will be submitted to a parallel two-month approval vote in ISO and
THIS DOCUMENT IS A DRAFT CIRCULATED
formal vote in CEN.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
To expedite distribution, this document is circulated as received from the
IN ADDITION TO THEIR EVALUATION AS
committee secretariat. ISO Central Secretariat work of editing and text
BEING ACCEPTABLE FOR INDUSTRIAL,
composition will be undertaken at publication stage.
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 16283-3:2014(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2014
---------------------- Page: 1 ----------------------
ISO/DIS 16283-3:2014(E)

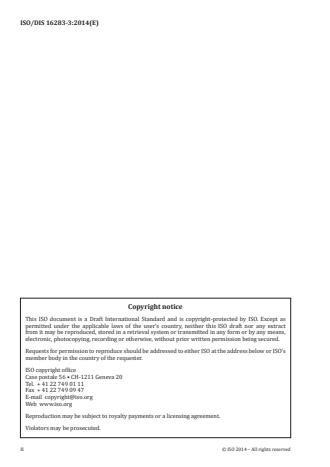

Copyright notice
This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as
permitted under the applicable laws of the user’s country, neither this ISO draft nor any extract
from it may be reproduced, stored in a retrieval system or transmitted in any form or by any means,
electronic, photocopying, recording or otherwise, without prior written permission being secured.
Requests for permission to reproduce should be addressed to either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 16283-3
Contents Page
Foreword . iv
Introduction . v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 3
4 Instrumentation . 8
5 Frequency range . 9
6 General . 9
7 Indoor sound pressure level measurements . 11
8 Reverberation time measurements in the receiving room (default and low-frequency
procedure) . 17
9 Outdoor measurements using a loudspeaker as a sound source . 19
10 Outdoor measurements using road traffic as a sound source . 22
11 Conversion to octave bands . 25
12 Expression of results . 26
13 Uncertainty . 26
14 Test report . 27
Annex A (normative) Determination of area, S . 28
Annex B (normative) Control of sound transmission through the wall surrounding the test
specimen . 29
Annex C (normative) Requirements for loudspeakers . 30
Annex D (informative) Examples of verification of test requirements . 31
Annex E (informative) Measurements with aircraft and railway traffic noise . 32
Annex F (informative) Forms for recording results . 36
Bibliography . 38
© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 16283-3
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 16283-3 was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2, Building
acoustics.
Together with ISO 16283-1 this edition cancels and replaces ISO 140-5:1998 and ISO 140-14:2004
ISO 140-7:1998, and together with ISO 16283-2 this this edition cancels and replaces ISO 140-14:2004 of
which have been technically revised.
ISO 16283 consists of the following parts, under the general title Acoustics — Field measurement of sound
insulation in buildings and of building elements:
Part 1: Airborne sound insulation
Part 2: Impact sound insulation
Part 3: Façade sound insulation
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 16283-3
Introduction
ISO 16283 (all parts) describes procedures for field measurements of sound insulation in buildings. Airborne,
impact and façade sound insulation are described in ISO 16283-1, ISO 16283-2 and ISO 16283-3,
respectively.
Field sound insulation measurements that were previously described in ISO 140-4, -5, and -7 were (a)
primarily intended for measurements where the sound field could be considered to be diffuse, and (b) not
explicit as to whether operators could be present in the rooms during the measurement. ISO 16283 differs
from ISO 140-4, -5, and -7 in that (a) it applies to rooms in which the sound field may, or may not approximate
to a diffuse field, (b) it clarifies how operators can measure the sound field using a hand-held microphone or
sound level meter and (c) it includes additional guidance that was previously contained in ISO 140-14.
© ISO 2014 – All rights reserved v
---------------------- Page: 5 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 16283-3
Acoustics — Field measurement of sound insulation in
buildings and of building elements — Part 3: Façade sound
insulation
1 Scope
This part of ISO 16283 specifies procedures to determine the airborne sound insulation of facade elements
(element methods) and whole facades (global methods) using sound pressure measurements. These
3 3
procedures are intended for room volumes in the range from 10 m to 250 m in the frequency range from
50 Hz to 5 000 Hz.
The test results can be used to quantify, assess and compare the airborne sound insulation in unfurnished or
furnished rooms where the sound field may, or may not approximate to a diffuse field. The measured airborne
sound insulation is frequency-dependent and can be converted into a single number quantity to characterise
the acoustic performance using the rating procedures in ISO 717-1.
The element methods aim to estimate the sound reduction index of a façade element, for example a window.
The most accurate element method uses a loudspeaker as an artificial sound source. Other, less accurate,
element methods use available traffic noise. The global methods, on the other hand, aim to estimate the
outdoor/indoor sound level difference under actual traffic conditions. The most accurate global methods use
the actual traffic as sound source. A loudspeaker may be used as an artificial sound source when there is
insufficient level from traffic noise inside the room. An overview of the methods is given in Table 1.
The element loudspeaker method yields an apparent sound reduction index which, under certain
circumstances can be compared with the sound reduction index measured in laboratories in accordance with
ISO 10140. This method is the preferred method when the aim of the measurement is to evaluate the
performance of a specified façade element in relation to its performance in the laboratory.
The element road traffic method will serve the same purposes as the element loudspeaker method. It is
particularly useful when, for different practical reasons, the element loudspeaker method cannot be used.
These two methods will often yield slightly different results. The road traffic method tends to result in lower
values of the sound reduction index than the loudspeaker method. In Annex D this road traffic method is
supplemented by the corresponding aircraft and railway traffic methods.
The global road traffic method yields the real reduction of a façade in a given place relative to a position 2 m in
front of the façade. This method is the preferred method when the aim of the measurement is to evaluate the
performance of a whole façade, including all flanking paths, in a specified position relative to nearby roads.
The result cannot be compared with that of laboratory measurements.
The global loudspeaker method yields the sound reduction of a façade relative to a position that is 2 m in front
of the façade. This method is particularly useful when, for practical reasons, the real source cannot be used,
however the result cannot be compared with that of laboratory measurements.
© ISO 2014 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/DIS 16283-3
Table 1 — Overview of the different measurement methods
Reference in this
No. Method part of ISO Result Field of application
16283
Element
Element Preferred method to estimate the apparent
1 9.5 R’
45°
loudspeaker sound reduction index of facade elements
Alternative to method No.1 when road
Element road
2 R’ traffic as a sound source provides a
10.3
tr,s
traffic
sufficient level
Alternative to method No.1 when railway
Element
3 Annex E R’ traffic as a sound source provides a
rt,s
railway traffic
sufficient level
Alternative to method No.1 when air traffic
Element air
4 Annex E R’ as a sound source provides a sufficient
at,s
traffic
level
Global
D
ls,2m,nT
Global
5 9.6 Alternative to methods Nos. 6, 7 and 8
loudspeaker
D
ls,2m,n
D Preferred method to estimate the global
tr,2m,nT
Global road
6 10.4 sound insulation of a facade exposed to
traffic
D road traffic as a sound source
tr,2m,n
D Preferred method to estimate the global
rt,2m,nT
Global
7 Annex E sound insulation of a facade exposed to
railway traffic
D railway traffic as a sound source
rt,2m,n
D
Preferred method to estimate the global
at,2m,nT
Global air
8 Annex E sound insulation of a facade exposed to air
traffic
D traffic as a sound source
at,2m,n
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in ordinary
rooms
2 © ISO 2014 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/DIS 16283-3
ISO 12999-1, Determination and application of uncertainties in building acoustics — Part 1: Sound insulation
ISO 15712-3, Building acoustics — Estimation of acoustic performance of buildings from the performance of
elements — Part 3: Airborne sound insulation against outdoor sound.
ISO 18233, Acoustics — Application of new measurement methods in building and room acoustics
IEC 60942, Electroacoustics — Sound calibrators
IEC 61183, Electroacoustics — Random-incidence and diffuse-field calibration of sound level meters
IEC 61260, Electroacoustics — Octave-band and fractional-octave-band filters
IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
average outdoor sound pressure level on the test surface
L
1,s
ten times the common logarithm of the ratio of the surface and time average of the squared sound pressure to
the square of the reference sound pressure, the surface average being taken over the entire test surface
including reflecting effects from the test specimen and façade
Note 1 to entry: L is expressed in decibels.
1,s
3.2
average outdoor sound pressure level at a distance 2m in front of the facade
L
1,2m
ten times the common logarithm of the ratio of the time average of the squared sound pressure to the square
of the reference sound pressure, at a position 2 m in front of the facade
Note 1 to entry: L is expressed in decibels.
1,2m
3.3
energy-average sound pressure level in a room
L
2
ten times the common logarithm of the ratio of the space and time average of the squared sound pressure to
the square of the reference sound pressure, the space average is taken over the central zone of the room
where the direct radiation from any loudspeaker or the nearfield radiation from the room boundaries has
negligible influence
Note 1 to entry: L is expressed in decibels.
2
3.4
corner sound pressure level in a room
L
2,Corner
ten times the common logarithm of the ratio of the highest time average squared sound pressure from the set
of corner measurements to the square of the reference sound pressure, for the low-frequency range (50, 63,
and 80 Hz one-third octave bands)
Note 1 to entry: L is expressed in decibels.
2,Corner
© ISO 2014 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/DIS 16283-3
3.5
low-frequency energy-average sound pressure level in a room
L
2,LF
ten times the common logarithm of the ratio of the space and time average of the squared sound pressure to
the square of the reference sound pressure in the low-frequency range (50 Hz, 63 Hz, and 80 Hz one-third
octave bands) where the space average is a weighted average that is calculated using the room corners
where the sound pressure levels are highest and the central zone of the room where the direct radiation from
any loudspeaker or the nearfield radiation from the room boundaries has negligible influence
Note 1 to entry: L is expressed in decibels.
2,LF
Note 2 to entry: L is an estimate of the energy-average sound pressure level for the entire room volume.
2,LF
3.6
reverberation time
T
time required for the sound pressure level in a room to decrease by 60 dB after the sound source has stopped
Note 1 to entry: T is expressed in seconds.
3.7
background noise level
measured sound pressure level in the receiving room from all sources except the sound source used for the
measurement
3.8
fixed microphone
microphone that is fixed in space by using a device such as a tripod so that it is stationary
3.9
mechanized continuously-moving microphone
microphone that is mechanically moved with approximately constant angular speed in a circle, or is
mechanically swept along a circular path where the angle of rotation about a fixed axis is between 270° and
360°
3.10
manually-scanned microphone
microphone attached to a hand-held sound level meter or an extension rod that is moved by a human operator
along a prescribed path
3.11
manually-held microphone
microphone attached to a hand-held sound level meter or a rod that is hand-held at a fixed position by a
human operator at a distance at least an arm’s length from the trunk of the operator’s body
3.12
apparent sound reduction index
R’
45°
measure of the airborne sound insulation of a building element when the sound source is a loudspeaker at an
angle of incidence is 45° and the outside microphone position is on the test surface, which is given by ten
times the common logarithm of the ratio of the sound power, W , which is incident on a test element when
1,45°
the angle of sound incidence is 45° to the total sound power radiated into the receiving room if, in addition to
the sound power, W , radiated by the test element, the sound power, W , radiated by flanking elements or by
3
2
other components, is significant
W
1,45°
'
R = 10lg (1)
45°
W + W
2 3
4 © ISO 2014 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 16283-3
for which the apparent sound reduction index is evaluated using Formula (4)
S
'
R = L − L + 10lg −1,5dB (2)
45° l,s 2
A
where
S is the area of the test specimen, in square metres, determined as given in Annex A;
A is the equivalent absorption area of the receiving room, in square metres.
Note 1 to entry: R' is expressed in decibels.
45°
Note 2 to entry: In general, the sound power transmitted into the receiving room consists of the sum of several
components from different elements (window, ventilator, door, wall etc).
Note 3 to entry: Formula (2) is based on the assumption that the sound is incident from one angle only, 45°, and the
sound field in the receiving room approximates to a diffuse field.
3.13
apparent sound reduction index
R’
tr,s
measure of the airborne sound insulation of a building element when the sound source is road traffic and the
outside microphone position is on the test surface for which the apparent sound reduction index is evaluated
using Formula (4)
S
'
R = L − L + 10lg − 3dB (3)
tr,s 1,s 2,s
A
where
S is the area of the test specimen, in square metres, determined as given in Annex A;
A is the equivalent absorption area of the receiving room, in square metres.
Note 1 to entry: R' is expressed in decibels.
tr,s
Note 2 to entry: Formula (3) is based on the assumption that the sound is incident from all angles, and the sound field
in the receiving room approximates to a diffuse field.
3.14
level difference
D
2m
level difference between L and L evaluated using Formula (4)
1,2m 2
D = L − L (4)
2m 1,2m 2
Note 1 to entry: D is expressed in decibels.
2m
Note 2 to entry: The notation is D when traffic noise is used as the sound source, and D when a loudspeaker is
tr,2m ls,2m
used.
3.15
standardized level difference
D
2m,nT
level difference that is standardized to a reference value of the reverberation time in the receiving room and
calculated using Formula (5)
© ISO 2014 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO/DIS 16283-3
T
D = D + 10lg (5)
2m,nT 2m
T
0
where
T is the reverberation time in the receiving room;
T is the reference reverberation time; for dwellings, T = 0,5 s.
0 0
Note 1 to entry: D is expressed in decibels.
2m,nT
Note 2 to entry: The level difference is referenced to a reverberation time of 0,5 s because in dwellings with furniture
the reverberation time has been found to be reasonably independent of volume and frequency and to be approximately
equal to 0,5 s.
Note 3 to entry: The notation is D when traffic noise is used as the sound source, and D when a
tr,2m,nT ls,2m,nT
loudspeaker is used.
3.16
normalized level difference
D
2m,n
level difference that is normalized to a reference value of the absorption area in the receiving room and
calculated using Formula (6)
A
D = D −10lg (6)
2m,n 2m
A
0
where
2
A is the reference absorption area; for dwellings, A = 10 m .
0 0
Note 1 to entry: D is expressed in decibels.
2m,n
Note 2 to entry: The notation is D when traffic noise is used as the sound source, and D when a
tr,2m,n ls,2m,n
loudspeaker is used.
3.17
equivalent absorption area
A
sound absorption area which is calculated using Sabine's formula in Formula (7)
0,16V
A= (7)
T
where
V is the receiving room volume, in cubic metres;
T is the reverberation time in the receiving room.
Note 1 to entry: A is expressed in square metres.
3.18
single event level
L
E
single event level of a discrete noise event calculated using Formula (8)
6 © ISO 2014 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 16283-3
t
2 2
1 p (t)
L =10 lg dt (8)
E
∫ 2
t
p
0
t 0
1
where
p(t) is the instantaneous sound pressure, in Pascals;
t -t is a stated time interval long enough to encompass all significant sound energy of a stated event;
2 1
p is the reference sound pressure, with p =20 µPa;
0 0
t is the reference duration, with t = 1s.
0 0
Note 1 to entry: L is expressed in decibels.
E
3.19
single event level difference
D
E,2m
level difference between the outdoor single event level, L , and the space and time average single event
E1,2m
level, L , in the receiving room and calculated using Formula (9)
E2
D = L − L (9)
E,2m E1,2m E2
Note 1 to entry: D is expressed in decibels.
E,2m
Note 2 to entry: The notation is D when air traffic is used as the sound source, and D when railway traffic
at,E,2m rt,E,2m
is used as the sound source.
3.20
standardized single event level difference
D
E,2m,nT
level difference that is standardized to a reference value of the reverberation time in the receiving room and
calculated using Formula (10)
T
(10)
D = D + 10lg
E,2m,nT E,2m
T
0
Note 1 to entry: D is expressed in decibels.
T
E,2m,n
Note 2 to entry: The notation is D when air traffic is used as the sound source, and D when railway
T T
at,E,2m,n rt,E,2m,n
traffic is used as the sound source.
3.21
normalized single event level difference
D
E,2m,n
level difference that is normalized to a reference value of the absorption area in the receiving room and
calculated using Formula (11)
A
D = D − 10lg (11)
E,2m,n E,2m
A
0
Note 1 to entry: D is expressed in decibels.
E,2m,n
© ISO 2014 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO/DIS 16283-3
Note 2 to entry: The notation is D when air traffic is used as the sound source, and Drt,E,2m,n when railway
at,E,2m,n
traffic is used as the sound source.
3.22
apparent sound reduction index
R’
at,s
measure of the airborne sound insulation of a building element when the sound source is air traffic and the
outside microphone position is on the test surface, it is calculated using Formula (12)
S
'
R = L − L + 10lg − 3dB (12)
at,s El,s E2
A
where
L is the spatial average value of the single event level on the surface of the test specimen which
E1,s
includes the effect of reflections from the test specimen and façade;
L is the average value of the single event level in the receiving room;
E2
S is the area of the test specimen, in square metres;
A is the equivalent absorption area of the receiving room, in square metres.
Note 1 to entry: R' is expressed in decibels.
at,s
3.23
apparent sound reduction index
R’
rt,s
measure of the airborne sound insulation of a building element when the sound source is railway traffic and
the outside microphone position is on the test surface, it is calculated using Formula (13)
S
'
R = L − L + 10lg − 3dB (13)
rt,s El,s E2
A
where
L is the spatial average value of the single event level on the surface of the test specimen which
E1,s
includes the effect of reflections from the test specimen and façade;
L is the average value of the single event level in the receiving room;
E2
S is the area of the test specimen, in square metres;
A is the equivalent absorption area of the receiving room, in square metres.
Note 1 to entry: R' is expressed in decibels.
rt,s
4 Instrumentation
4.1 General
The instruments for measuring sound pressure levels, including microphone(s) as well as cable(s),
windscreen(s), recording devices and other accessories, if used, shall meet the requirements for a class 0 or 1
instrument according to IEC 61672-1 for random incidence application.
8 © ISO 2014 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/DIS 16283-3
The microphone used for surface measurements shall have a maximum diameter of 13 mm.
Filters shall meet the requirements for a class 0 or 1 instrument according to IEC 61260.
The reverberation time measurement equipment shall comply with the requirements defined in ISO 3382-2.
4.2 Calibration
At the beginning and at the end of every measurement session and at least at the beginning and the end of
each measurement day, the entire sound pressure level measuring system shall be checked at one or more
frequencies by means of a sound calibrator meeting the requirements for a class 0 or class 1 instrument
according to IEC 60942. Each time the calibrator is used, the sound pressure level measured with the
calibrator should be noted in the field documentation of the operator. Without any further adjustment, the
difference between the readings of two consecutive checks shall be less or equal to 0,5 dB. If this value is
exceeded, the results of measurements obtained after the previous satisfactory check shall be discarded.
4.3 Verification
Compliance of the sound pressure level measuring instrument, the filters and the sound calibrator with the
relevant requirements shall be verified by the existence of a valid certificate of compliance. If applicable,
random incidence response of the microphone shall be verified by a procedure from IEC 61183. All
compliance testing shall be conducted by a laboratory being accredited or otherwise nationally authorized to
perform the relevant tests and calibrations and ensuring metrological traceability to the appropriate
measurement standards.
Unless national regulations dictate otherwise, it is recommended that the sound calibrator should be calibrated
at intervals not exceeding 1 year, the compliance of the instrumentation system with the requirements of
IEC 61672-1 should be verified at intervals not exceeding two years, and the compliance of the filter set with
the requirements of IEC 61260 should be verified at intervals not exceeding two years.
5 Frequency range
All quantities shall be measured using one-third octave band filters having at least the following centre
frequencies, in hertz:
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 000, 1 250, 1 600, 2 000, 2 500, 3 150
If additional information in the low-frequency range is required, use one-third octave band filters with the
following centre frequencies, in hertz:
50, 63, 80
If additional information in the high-frequency range is required, use one-third octave band filters with the
following centre frequencies, in hertz:
4 000, 5 000
Measurement of additional information in the low- and high-frequency ranges is optional.
6 General
Determination of the facade sound insulation according to this part of
...
NORME ISO
INTERNATIONALE 16283-3
Première édition
2016-02-01
Acoustique — Mesurage in situ de
l’isolement acoustique des bâtiments
et des éléments de construction —
Partie 3:
Isolement aux bruits de façades
Acoustics — Field measurement of sound insulation in buildings and
of building elements —
Part 3: Façade sound insulation
Numéro de référence
ISO 16283-3:2016(F)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 16283-3:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 16283-3:2016(F)
Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 3
4 Instrumentation . 8
4.1 Généralités . 8
4.2 Étalonnage . 8
4.3 Vérification . 9
5 Gamme de fréquences . 9
6 Généralités . 9
7 Mesurages du niveau de pression acoustique intérieure .11
7.1 Généralités .11
7.2 Mode opératoire par défaut .11
7.2.1 Positions de microphone fixe .11
7.2.2 Microphone à mouvement continu mécanisé .11
7.2.3 Microphone à déplacement manuel .11
7.2.4 Distances minimales pour les positions de microphone.13
7.2.5 Durées de moyennage .13
7.2.6 Calcul des niveaux moyens de pression acoustique (moyenne énergétique) .14
7.3 Mode opératoire pour les basses fréquences (méthodes par éléments ou globale
avec haut-parleur) .15
7.3.1 Généralités .15
7.3.2 Positions de microphone .15
7.3.3 Durée de moyennage .16
7.3.4 Calcul des niveaux moyens de pression acoustique basse fréquence
(moyenne énergétique) .16
7.4 Bruit de fond (mode opératoire par défaut et mode opératoire pour les
basses fréquences) .16
7.4.1 Généralités .16
7.4.2 Correction du niveau du signal pour le bruit de fond .17
8 Mesurages de la durée de réverbération dans la salle de réception (mode
opératoire par défaut et mode opératoire pour les basses fréquences) .17
8.1 Généralités .17
8.2 Production du champ acoustique .18
8.3 Mode opératoire par défaut .18
8.4 Mode opératoire pour les basses fréquences .18
8.5 Méthode du bruit interrompu .19
8.6 Méthode de la réponse impulsionnelle intégrée .19
9 Mesurages à l’extérieur utilisant un haut-parleur comme source sonore (mode
opératoire par défaut et mode opératoire pour les basses fréquences) .19
9.1 Généralités .19
9.2 Production du champ acoustique .19
9.3 Exigences relatives au haut-parleur .20
9.4 Positions du haut-parleur .20
9.5 Méthode par éléments avec haut-parleur .21
9.5.1 Mesurages du niveau de pression acoustique extérieure sur la surface d’essai .21
9.6 Méthode globale avec haut-parleur .22
9.6.1 Mesurages du niveau de pression acoustique extérieure près de la façade .22
9.6.2 Grandes salles ou façades comprenant plus d’un mur extérieur .22
9.6.3 Calcul des résultats des mesurages .22
© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 16283-3:2016(F)
10 Mesurages à l’extérieur utilisant la circulation routière comme source sonore
(mode opératoire par défaut) .22
10.1 Généralités .22
10.2 Exigences d’essai .23
10.3 Méthode par éléments avec bruit de circulation routière .23
10.3.1 Généralités .23
10.3.2 Exigences relatives à la circulation routière et à la géométrie de la façade .23
10.3.3 Mesurages du niveau de pression acoustique extérieure sur la surface d’essai .24
10.4 Méthode globale avec bruit de circulation routière .24
10.4.1 Mesurages du niveau de pression acoustique extérieure à une distance de
2 m en avant de la façade .24
10.4.2 Calcul des résultats des mesurages .25
11 Conversion en bandes d’octave .25
12 Expression des résultats.26
13 Incertitude .27
14 Rapport d’essai .27
Annexe A (normative) Détermination de l’aire, S .28
Annexe B (normative) Contrôle de la transmission acoustique à travers le mur
entourant l’éprouvette .29
Annexe C (normative) Exigences relatives aux haut-parleurs .30
Annexe D (informative) Exemples de contrôle des exigences d’essai .31
Annexe E (informative) Mesurages avec bruits de trafic aérien et ferroviaire (mode
opératoire par défaut) .32
Annexe F (informative) Formulaires d’enregistrement des résultats .36
Bibliographie .38
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 16283-3:2016(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
L’ISO 16283-3 a été élaborée par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments.
Cette première édition annule et remplace l’ISO 140-5:1998 et l’ISO 140-14:2004, qui ont fait l’objet
d’une révision technique.
L’ISO 16283 comprend les parties suivantes, présentées sous le titre général Acoustique — Mesurage in
situ de l’isolement acoustique des bâtiments et des éléments de construction:
— Partie 1: Isolement aux bruits aériens
— Partie 2: Isolement aux bruits d’impacts
— Partie 3: Isolement aux bruits de façades
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 16283-3:2016(F)
Introduction
L’ISO 16283 (toutes les parties) décrit les modes opératoires de mesurage in situ de l’isolement acoustique
des bâtiments. Les isolements aux bruits aériens, aux bruits d’impacts et aux bruits de façades sont
respectivement décrits dans l’ISO 16283-1, l’ISO 16283-2 et dans la présente partie de l’ISO 16283.
Les mesurages de l’isolement acoustique in situ qui ont précédemment été décrits dans les ISO 140-4,
ISO 140-5 et ISO 140-7 présentent deux limites: (a) ils sont avant tout applicables à des salles au sein
desquelles le champ acoustique peut être considéré comme diffus, et (b) ils ne précisent pas si les
opérateurs peuvent rester dans les salles au cours des mesurages. L’ISO 16283 diffère des ISO 140-4,
ISO 140-5 et ISO 140-7 en ce qu’elle (a) s’applique aux salles dans lesquelles le champ acoustique peut,
ou ne peut pas, être assimilé à un champ diffus, (b) clarifie la manière dont les opérateurs peuvent
mesurer le champ acoustique à l’aide d’un microphone portatif ou d’un sonomètre, et (c) inclut des
recommandations supplémentaires qui étaient précédemment contenues dans l’ISO 140-14.
NOTE Les méthodes de contrôle des mesurages in situ de l’isolement aux bruits de façades sont décrites
dans l’ISO 10052.
vi © ISO 2016 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 16283-3:2016(F)
Acoustique — Mesurage in situ de l’isolement acoustique
des bâtiments et des éléments de construction —
Partie 3:
Isolement aux bruits de façades
1 Domaine d’application
La présente partie de l’ISO 16283 spécifie les modes opératoires permettant de déterminer l’isolement
acoustique aux bruits aériens des éléments de façade (méthodes par éléments) et des façades
entières (méthodes globales) à l’aide de mesurages de la pression acoustique. Ces modes opératoires
3 3
s’appliquent aux salles dont le volume est compris entre 10 m et 250 m aux fréquences comprises
entre 50 Hz et 5 000 Hz.
Les résultats des essais peuvent être utilisés pour quantifier, évaluer et comparer l’isolement aux
bruits aériens de salles non meublées ou meublées dans lesquelles le champ acoustique peut, ou ne peut
pas, être assimilé à un champ diffus. L’isolement aux bruits aériens mesuré dépend de la fréquence et
peut être converti en un indice unique qui caractérise la performance acoustique à l’aide des modes
opératoires d’évaluation spécifiés dans l’ISO 717-1.
Les méthodes par éléments ont pour but d’estimer l’indice d’affaiblissement acoustique d’un élément
de façade, par exemple d’une fenêtre. La méthode par éléments la plus précise utilise un haut-parleur
comme source sonore artificielle. D’autres méthodes par éléments, moins précises, utilisent le bruit de
circulation existant. Les méthodes globales, d’autre part, ont pour but d’estimer la différence de niveau
de pression acoustique entre l’intérieur et l’extérieur dans les conditions réelles de circulation. Les
méthodes globales les plus exactes utilisent la circulation réelle comme source sonore. Un haut-parleur
peut être utilisé comme source sonore artificielle lorsque le bruit de circulation est de niveau insuffisant
à l’intérieur de la salle. Le Tableau 1 donne une vue d’ensemble des différentes méthodes disponibles.
La méthode par éléments avec haut-parleur donne un indice d’affaiblissement acoustique apparent
qui, dans certains cas, peut être comparé à l’indice d’affaiblissement acoustique mesuré en laboratoire
conformément à l’ISO 10140. La présente méthode est à privilégier lorsque le but du mesurage est
d’évaluer les performances d’un élément de façade spécifié par rapport à ses performances en laboratoire.
La méthode par éléments avec bruit de circulation routière remplit les mêmes objectifs que la méthode
par éléments avec haut-parleur. Elle est particulièrement utile lorsque, pour différentes raisons
pratiques, la méthode par éléments avec haut-parleur ne peut être utilisée. Ces deux méthodes donnent
souvent des résultats légèrement différents. La méthode par éléments avec bruit de circulation routière
tend à donner des valeurs d’indice d’affaiblissement acoustique inférieures à celles de la méthode avec
haut-parleur. Dans l’Annexe D, cette méthode avec bruit de circulation routière est complétée par les
méthodes correspondantes avec bruit de trafic aérien et bruit de trafic ferroviaire.
La méthode globale avec bruit de circulation routière fournit le véritable affaiblissement d’une façade à
un endroit donné par rapport à une position à 2 m en avant de la façade. Cette méthode est recommandée
lorsque le but du mesurage est d’évaluer les performances d’une façade entière, y compris toutes les
transmissions latérales, dans une position spécifiée par rapport aux rues voisines. Le résultat ne peut
être comparé à celui du mesurage en laboratoire.
La méthode globale avec haut-parleur donne l’affaiblissement acoustique d’une façade par rapport à
une position à 2 m en avant de la façade. Cette méthode est particulièrement utile lorsque, pour des
raisons pratiques, la source réelle ne peut être utilisée. Toutefois, le résultat ne peut être comparé avec
celui du mesurage en laboratoire.
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 16283-3:2016(F)
Tableau 1 — Résumé des différentes méthodes de mesurage
Référence dans la
N° Méthode présente partie de Résultat Champ d’application
l’ISO 16283
Par éléments
Méthode recommandée pour estimer
Haut-parleur
1 9.5 R’ l’indice d’affaiblissement acoustique
45°
par éléments
apparent des éléments de façade
Circulation Alternative à la méthode n°1 quand la
2 routière par 10.3 R’ circulation routière comme source sonore
tr,s
éléments est de niveau suffisant
Trafic Alternative à la méthode n° 1 lorsque le
3 ferroviaire Annexe E R’ trafic ferroviaire comme source sonore est
rt,s
par éléments de niveau suffisant
Alternative à la méthode n° 1 lorsque le
Trafic aérien
4 Annexe E R’ trafic aérien comme source sonore est de
at,s
par éléments
niveau suffisant
Globale
D
ls,2m,nT
Haut-parleur
5 9.6 Alternative aux méthodes n° 6, 7 et 8
globale
D
ls,2m,n
Méthode recommandée pour estimer
Circulation
D
tr,2m,nT
l’isolement acoustique global d’une façade
6 routière 10.4
exposée à la circulation routière comme
D
tr,2m,n
globale
source sonore
Méthode recommandée pour estimer
Trafic
D
rt,2m,nT
l’isolement acoustique global d’une façade
7 ferroviaire Annexe E
exposée au trafic ferroviaire comme source
D
rt,2m,n
globale
sonore
Méthode recommandée pour estimer
D
at,2m,nT
Trafic aérien l’isolement acoustique global d’une façade
8 Annexe E
globale exposée au trafic aérien comme source
D
at,2m,n
sonore
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 717-1, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens.
ISO 3382-2, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires.
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l’acoustique des
bâtiments — Partie 1: Isolation acoustique.
ISO 15712-3, Acoustique du bâtiment — Calcul de la performance acoustique des bâtiments à partir de la
performance des éléments — Partie 3: Isolement aux bruits aériens venus de l’extérieur.
ISO 18233, Acoustique — Application de nouvelles méthodes de mesurage dans l’acoustique des bâtiments
et des salles.
IEC 60942, Électroacoustique — Calibreurs acoustiques.
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 16283-3:2016(F)
IEC 61183, Électroacoustique — Étalonnage des sonomètres sous incidence aléatoire et en champ diffus.
IEC 61260, Électroacoustique — Filtres de bande d’octave et de bande d’une fraction d’octave.
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
niveau moyen de pression acoustique extérieure sur la surface d’essai
L
1,s
dix fois le logarithme décimal du rapport de la moyenne sur la surface et le temps des carrés des
pressions acoustiques au carré de la pression acoustique de référence, la moyenne surfacique étant
prise sur toute la surface d’essai, incluant les effets de réflexion dus à l’éprouvette et à la façade d’essai
Note 1 à l’article: L est exprimé en décibels.
1,s
3.2
niveau moyen de pression acoustique extérieure à une distance de 2 m en avant de la façade
L
1,2m
dix fois le logarithme décimal du rapport de la moyenne temporelle des carrés des pressions acoustiques
au carré de la pression acoustique de référence, à une position à 2 m en avant de la façade
Note 1 à l’article: L est exprimé en décibels.
1,2m
3.3
niveau moyen de pression acoustique dans une salle (moyenne énergétique)
L
2
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle des carrés des pressions
acoustiques au carré de la pression acoustique de référence, la moyenne spatiale étant comprise
dans la zone centrale de la salle où le rayonnement en champ proche des limites de la salle a une
influence négligeable
Note 1 à l’article: L est exprimé en décibels.
2
3.4
niveau de pression acoustique dans les coins d’une salle
L
2,Corner
dix fois le logarithme décimal du rapport de la moyenne temporelle maximale des carrés des pressions
acoustiques issus de l’ensemble des mesurages dans les coins au carré de la pression acoustique de
référence, pour la gamme des basses fréquences (bandes de tiers d’octave de 50 Hz, 63 Hz et 80 Hz)
Note 1 à l’article: L est exprimé en décibels.
2,Corner
3.5
niveau moyen de pression acoustique basse fréquence dans une salle (moyenne énergétique)
L
2,LF
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle des carrés des pressions
acoustiques au carré de la pression acoustique de référence dans la gamme des basses fréquences
(bandes de tiers d’octave de 50 Hz, 63 Hz et 80 Hz), la moyenne spatiale étant une moyenne pondérée
calculée à l’aide des coins de la salle où les niveaux de pression acoustique sont les plus élevés et de la zone
centrale de la salle où le rayonnement en champ proche des limites de la salle a une influence négligeable
Note 1 à l’article: L est exprimé en décibels.
2,LF
Note 2 à l’article: L est une estimation du niveau moyen de pression acoustique (moyenne énergétique) pour le
2,LF
volume de la salle entière.
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 16283-3:2016(F)
3.6
durée de réverbération
T
durée nécessaire pour obtenir une diminution du niveau de pression acoustique dans une salle de 60 dB
après extinction de la source sonore
Note 1 à l’article: T est exprimée en secondes.
3.7
niveau du bruit de fond
niveau de pression acoustique mesuré dans la salle de réception provenant de toutes les sources à
l’exception de la source sonore utilisée pour le mesurage
3.8
microphone fixe
microphone fixé dans l’espace à l’aide d’un dispositif tel qu’un trépied, afin de le stabiliser
3.9
microphone à mouvement continu mécanisé
microphone qui se déplace mécaniquement en cercle à une vitesse angulaire approximativement
constante, ou qui glisse mécaniquement le long d’une trajectoire circulaire où l’angle de rotation autour
d’un axe fixe est compris entre 270° et 360°
3.10
microphone à déplacement manuel
microphone fixé à un sonomètre portatif ou à une perche qui est déplacé par un opérateur humain le
long d’une trajectoire définie
3.11
microphone tenu manuellement
microphone fixé à un sonomètre portatif ou à une perche tenu(e) à la main par un opérateur humain
en une position fixe et à une distance du tronc du corps de l’opérateur supérieure ou égale à une
longueur de bras
3.12
indice d’affaiblissement acoustique apparent
R’
45°
mesure de l’isolement acoustique aux bruits aériens d’un élément de construction lorsque la source
sonore est un haut-parleur placé à un angle d’incidence de 45° et que le microphone extérieur est placé
sur la surface d’essai, égale à dix fois le logarithme décimal du rapport de la puissance acoustique,
W , incidente sur un élément d’essai lorsque l’angle d’incidence du son est de 45° à la puissance
1,45°
acoustique totale transmise dans la salle de réception lorsque, à la puissance acoustique, W , transmise
2
par l’élément d’essai, s’ajoute de façon significative la puissance acoustique, W , transmise par des
3
éléments latéraux ou d’autres éléments
W
' 14, 5°
R =10lg
45°
WW+
23
L’indice d’affaiblissement acoustique apparent étant évalué d’après la formule suivante:
S
'
RL=−L +−10lg 15, dB
45° 12,s
A
où
S est l’aire de l’éprouvette, en mètres carré, déterminée selon l’Annexe A;
A est l’aire d’absorption é
...
DRAFT INTERNATIONAL STANDARD
ISO/DIS 16283-3
ISO/TC 43/SC 2 Secretariat: DIN
Voting begins on: Voting terminates on:
2014-06-12 2014-11-12
Acoustique — Mesurage in situ de l’isolation acoustique
des bâtiments et des éléments de construction —
Partie 3:
Isolation des bruits de façades
Acoustics — Field measurement of sound insulation in buildings and of building elements —
Part 3: Façade sound insulation
ICS: 91.120.20;91.060.10
TRAITEMENT PARRALLÈLE ISO/CEN
Le présent projet a été élaboré dans le cadre de l’Organisation internationale de
normalisation (ISO) et soumis selon le mode de collaboration sous la direction
de l’ISO, tel que défini dans l’Accord de Vienne.
Le projet est par conséquent soumis en parallèle aux comités membres de l’ISO et
aux comités membres du CEN pour enquête de cinq mois.
En cas d’acceptation de ce projet, un projet final, établi sur la base des observations
reçues, sera soumis en parallèle à un vote d’approbation de deux mois au sein de
THIS DOCUMENT IS A DRAFT CIRCULATED
l’ISO et à un vote formel au sein du CEN.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
Pour accélérer la distribution, le présent document est distribué tel qu’il est
IN ADDITION TO THEIR EVALUATION AS
parvenu du secrétariat du comité. Le travail de rédaction et de composition de
BEING ACCEPTABLE FOR INDUSTRIAL,
texte sera effectué au Secrétariat central de l’ISO au stade de publication.
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 16283-3:2014(F)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2014
---------------------- Page: 1 ----------------------
ISO/DIS 16283-3:2014(F)
Copyright notice
This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as
permitted under the applicable laws of the user’s country, neither this ISO draft nor any extract
from it may be reproduced, stored in a retrieval system or transmitted in any form or by any means,
electronic, photocopying, recording or otherwise, without prior written permission being secured.
Requests for permission to reproduce should be addressed to either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 16283-3
Sommaire Page
Avant-propos . iv
Introduction . v
1 Domaine d'application . 1
2 Références normatives . 2
3 Termes et définitions . 3
4 Instrumentation . 9
5 Gamme de fréquences . 10
6 Généralités . 10
7 Mesurages du niveau de pression acoustique intérieure . 12
8 Mesurages de la durée de réverbération dans la salle de réception (mode opératoire par
défaut et mode opératoire pour les basses fréquences) . 19
9 Mesurages à l’extérieur utilisant un haut-parleur comme source sonore . 21
10 Mesurages à l’extérieur utilisant la circulation comme source sonore . 24
11 Conversion en bandes d’octave . 27
12 Expression des résultats . 28
13 Incertitude . 28
14 Rapport d’essai . 28
Annexe A (normative) Détermination de l’aire, S . 30
Annexe B (normative) Contrôle de la transmission acoustique à travers le mur entourant
l’éprouvette . 31
Annexe C (normative) Exigences relatives aux haut-parleurs . 32
Annexe D (informative) Exemples de contrôle des exigences d’essai . 33
Annexe E (informative) Mesurages avec bruit de trafics aérien et ferroviaire . 34
Annexe F (informative) Formulaires d’enregistrement des résultats . 38
Bibliographie . 40
© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/DIS 16283-3
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/IEC,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 16283-3 a été élaborée par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2, Acoustique
des bâtiments.
En association avec l’ISO 16283-1, cette édition annule et remplace l’ISO 140-5:1998, l’ISO 140-14:2004 et
l’ISO 140-7:1998, et en association avec l’ISO 16283-2, cette édition annule et remplace l’ISO 140-14:2004,
dont elle constitue une révision technique.
L'ISO 16283 comprend les parties suivantes, présentées sous le titre général Acoustique — Mesurage in situ
de l’isolement acoustique des bâtiments et des éléments de construction :
Partie 1 : Isolation des bruits aériens
Partie 2 : Isolation des bruits d’impacts
Partie 3 : Isolement aux bruits de façades
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 16283-3
Introduction
L’ISO 16283 (toutes les parties) décrit les méthodes de mesurage in situ de l’isolement acoustique des
bâtiments. L’isolement aux bruits aériens, aux bruits d’impacts et aux bruits de façades sont décrits
respectivement dans l’ISO 16283-1, l’ISO 16283-2 et l’ISO 16283-3.
Les mesurages de l’isolement acoustique in situ qui ont précédemment été décrits dans l’ISO 140-4,
l’ISO 140-5 et l’ISO 140-7 présentent deux limites : (a) ils sont avant tout applicables à des salles au sein
desquelles le champ acoustique peut être considéré comme diffus et (b) ils ne précisent pas si les opérateurs
peuvent rester dans les salles au cours des mesurages. L’ISO 16283 diffère de l’ISO 140-4, de l’ISO 140-5 et
de l’ISO 140-7 en ce (a) qu’elle s’applique aux salles dans lesquelles le champ acoustique peut, ou ne peut
pas, être assimilé à un champ diffus, (b) qu’elle clarifie la manière dont les opérateurs peuvent mesurer le
champ acoustique à l’aide d’un microphone portatif ou d’un sonomètre et (c) qu’elle inclut des
recommandations supplémentaires qui étaient précédemment contenues dans l’ISO 140-14.
© ISO 2014 – Tous droits réservés v
---------------------- Page: 5 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 16283-3
Acoustique — Mesurage in situ de l'isolement acoustique des
bâtiments et des éléments de construction — Partie 3 :
Isolement aux bruits de façades
1 Domaine d'application
La présente partie de l’ISO 16283 spécifie les modes opératoires permettant de déterminer l’affaiblissement
acoustique aux bruits aériens des éléments de façade (méthodes par éléments) et des façades entières
(méthodes globales) à l’aide de mesurages de la pression acoustique. Ces modes opératoires s’appliquent
3 3
aux salles dont le volume est compris entre 10 m et 250 m et dont la fréquence est comprise entre 50 Hz et
5 000 Hz.
Les résultats des essais peuvent être utilisés pour quantifier, évaluer et comparer l’isolement aux bruits
aériens de salles non meublées ou meublées dans le cas où le champ acoustique peut, ou ne peut pas, être
assimilé à un champ diffus. L’isolement mesuré aux bruits aériens dépend de la fréquence et peut être
convertie en un indice unique qui caractérise la performance acoustique à l’aide des méthodes d’évaluation
spécifiées dans l’ISO 717-1.
Les méthodes par éléments ont pour but d’estimer l’indice d’affaiblissement acoustique d’un élément de
façade, par exemple d’une fenêtre. La méthode par éléments la plus précise utilise un haut-parleur comme
source sonore artificielle. D’autres méthodes par éléments, moins précises, utilisent le bruit existant de la
circulation. Les méthodes globales, d’autre part, ont pour but d’estimer la différence des niveaux de pression
acoustique entre l’intérieur et l’extérieur dans les conditions réelles de circulation. Les méthodes globales les
plus exactes utilisent la circulation réelle comme source sonore. Un haut-parleur peut être utilisé comme
source sonore artificielle lorsque le bruit de circulation est de niveau insuffisant à l’intérieur de la salle. Un
résumé des méthodes est donné au Tableau 1.
La méthode par élément avec haut-parleur donne un indice d’affaiblissement acoustique apparent qui, dans
certains cas, peut être comparé à l’indice d’affaiblissement acoustique mesuré en laboratoire selon l’ISO
10140. On choisira la présente méthode lorsque le but du mesurage est d’évaluer les performances d’un
élément de façade spécifié par rapport à ses performances en laboratoire.
La méthode par élément avec bruit de circulation remplit les mêmes objectifs que la méthode par élément
avec haut-parleur. Elle est particulièrement utile lorsque, pour différentes raisons pratiques, la méthode par
élément avec haut-parleur ne peut être utilisée. Ces deux méthodes donnent souvent des résultats
légèrement différents. La méthode par élément avec bruit de circulation tend à donner des valeurs de l’indice
d’affaiblissement acoustique inférieures à celles de la méthode avec haut-parleur. Dans l’Annexe D, cette
méthode avec bruit de circulation est complétée par la méthode correspondante avec bruit de trafic aérien et
de trafic de chemin de fer.
La méthode globale avec bruit de circulation fournit le véritable affaiblissement d’une façade à un endroit
donné par rapport à un emplacement à 2 m en avant de la façade. Cette méthode est recommandée quand le
but du mesurage est d’évaluer les performances d’une façade entière, y compris toutes les voies latérales,
dans une position spécifiée par rapport aux rues voisines. Le résultat ne peut être comparé à celui du
mesurage en laboratoire.
La méthode globale avec haut-parleur donne l’affaiblissement acoustique d’une façade par rapport à une
position à 2 m en avant de la façade. Cette méthode est particulièrement utile lorsque, pour des raisons
pratiques, la source réelle ne peut être utilisée. Toutefois, le résultat ne peut être comparé avec celui du
mesurage en laboratoire.
© ISO 2014 – Tous droits réservés
1
---------------------- Page: 6 ----------------------
ISO/DIS 16283-3
Tableau 1 — Résumé des différentes méthodes de mesurage
Référence dans la
N° Méthode présente partie de Résultat Champ d’application
l’ISO 16283
Par élément
Méthode recommandée pour estimer l’indice
Haut-parleur
1 9.5 R’ d’affaiblissement acoustique apparent des
45°
par élément
éléments de façade
Alternative à la méthode n°1 quand la
Circulation par
R’
2 10.3 tr,s circulation comme source sonore est de niveau
élément
suffisant
Trafic Alternative à la méthode n°1 quand le trafic
3 ferroviaire par Annexe E R’ ferroviaire comme source sonore est de niveau
rt,s
élément suffisant
Alternative à la méthode n°1 quand le trafic
Trafic aérien
4 Annexe E R’ aérien comme source sonore est de niveau
at,s
par élément
suffisant
Globale
D
ls,2m,nT
Haut-parleur
5 9.6 Alternative aux méthodes n°6, 7 et 8
global
D
ls,2m,n
Méthode recommandée pour estimer
D
tr,2m,nT
Circulation
6 10.4 l’isolement acoustique global d’une façade
globale
D
tr,2m,n
exposée à la circulation comme source sonore
Méthode recommandée pour estimer
Trafic
D
rt,2m,nT
l’isolement acoustique global d’une façade
7 ferroviaire Annexe E
exposée au trafic ferroviaire comme source
D
rt,2m,n
global
sonore
Méthode recommandée pour estimer
D
at,2m,nT
Trafic aérien
8 Annexe E l’isolement acoustique global d’une façade
global
D
at,2m,n
exposée au trafic aérien comme source sonore
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 717-1, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 1 : Isolement aux bruits aériens.
ISO 3382-2, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2 : Durée de
réverbération des salles ordinaires.
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l’acoustique des
bâtiments — Partie 1 : Isolation acoustique.
ISO 15712-3, Acoustique du bâtiment — Calcul de la performance acoustique des bâtiments à partir de la
performance des éléments — Partie 3 : Isolement aux bruits aériens venus de l’extérieur.
ISO 18233, Acoustique — Application de nouvelles méthodes de mesurage dans l’acoustique des bâtiments
et des salles.
© ISO 2014 – Tous droits réservés
2
---------------------- Page: 7 ----------------------
ISO/DIS 16283-3
IEC 60942, Électroacoustique — Calibreurs acoustiques.
IEC 61183, Électroacoustique — Étalonnage des sonomètres sous incidence aléatoire et en champ diffus.
IEC 61260, Électroacoustique — Filtres de bande d’octave et de bande d’une fraction d’octave.
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1 : Spécifications.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
niveau moyen de pression acoustique extérieure sur la surface d’essai
L
1,s
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle des carrés des pressions
acoustiques sur le carré de la pression acoustique de référence, la moyenne de surface étant prise sur toute
la surface d’essai y compris les effets de réflexion par l’éprouvette et la façade d’essai
NOTE 1 à l’article : L est exprimé en décibels.
1,s
3.2
niveau moyen de pression acoustique extérieure à une distance de 2 m en avant de la façade
L
1,2m
dix fois le logarithme décimal du rapport de la moyenne temporelle des carrés des pressions acoustiques sur
le carré de la pression acoustique de référence, à une position à 2 m en avant de la façade
NOTE 1 à l’article : L est exprimé en décibels.
1,2m
3.3
niveau moyen de pression acoustique dans une salle (moyenne énergétique)
L
2
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle des carrés des pressions
acoustiques sur le carré de la pression acoustique de référence, la moyenne spatiale étant comprise dans la
zone centrale de la salle où le rayonnement direct de n’importe quel haut-parleur ou du champ proche des
limites de la salle ont une influence négligeable
NOTE 1 à l’article : L est exprimé en décibels.
2
3.4
niveau de pression acoustique dans les coins d’une salle
L
2,Corner
dix fois le logarithme décimal du rapport de la moyenne temporelle maximale des carrés des pressions
acoustiques issus de l’ensemble des mesurages dans les coins sur le carré de la pression acoustique de
référence, pour la gamme des basses fréquences (bandes de tiers d’octave de 50 Hz, de 63 Hz et de 80 Hz)
NOTE 1 à l’article : L2,Corner est exprimé en décibels.
© ISO 2014 – Tous droits réservés
3
---------------------- Page: 8 ----------------------
ISO/DIS 16283-3
3.5
niveau moyen de pression acoustique basses fréquences dans une salle (moyenne énergétique)
L
2,LF
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle des carrés des pressions
acoustiques sur le carré de la pression acoustique de référence dans la gamme des basses fréquences
(bandes de tiers d’octave de 50 Hz, de 63 Hz et de 80 Hz), la moyenne spatiale étant une moyenne pondérée
calculée à l’aide des coins de la salle où les niveaux de pression acoustique sont les plus élevés et de la zone
centrale de la salle où le rayonnement direct de n’importe quel haut-parleur ou le champ proche des limites de
la salle (parois, etc.) a une influence négligeable
NOTE 1 à l’article : L est exprimé en décibels.
2,LF
NOTE 2 à l’article : L est une estimation du niveau moyen de pression acoustique (moyenne énergétique) pour le
2,LF
volume de la salle entière.
3.6
durée de réverbération
T
durée nécessaire pour obtenir une diminution du niveau de pression acoustique dans une salle de 60 dB
après extinction de la source sonore
NOTE 1 à l’article : T est exprimée en secondes.
3.7
niveau du bruit de fond
niveau de pression acoustique mesuré dans la salle de réception provenant de toutes les sources à
l’exception de la source sonore utilisée pour le mesurage
3.8
microphone fixe
microphone fixé dans l’espace à l’aide d’un dispositif tel qu’un trépied, afin de le stabiliser
3.9
microphone à mouvement continu mécanisé
microphone qui se déplace mécaniquement en cercle à une vitesse angulaire approximativement constante,
ou qui glisse mécaniquement le long d’une trajectoire circulaire où l’angle de rotation autour d’un axe fixe est
compris entre 270° et 360°
3.10
microphone à déplacement manuel
microphone fixé à un sonomètre portatif ou à une perche qui est déplacé par un opérateur humain le long
d’une trajectoire définie
3.11
microphone tenu manuellement
microphone fixé à un sonomètre portatif ou à une perche tenu(e) à la main par un opérateur humain en une
position fixe et à une distance du tronc du corps de l’opérateur supérieure ou égale à une longueur de bras
© ISO 2014 – Tous droits réservés
4
---------------------- Page: 9 ----------------------
ISO/DIS 16283-3
3.12
indice d’affaiblissement acoustique apparent
R’
45°
mesure de l’affaiblissement acoustique aux bruits aériens d’un élément de construction lorsque la source
sonore est un haut-parleur dont l’angle d’incidence est égal à 45° et que le microphone extérieur est placé sur
la surface d’essai, égale à dix fois le logarithme décimal du rapport de la puissance acoustique, W ,
1,45°
incidente sur un élément d’essai lorsque l’angle d’incidence du bruit est de 45° sur la puissance acoustique
totale transmise dans la salle de réception lorsque, à la puissance acoustique, W , transmise par l’élément
2
d’essai, s’ajoute de façon significative la puissance acoustique, W , transmise par des éléments voisins ou
3
d’autres éléments
W
1,45°
'
R = 10lg (1)
45°
W + W
2 3
l’indice d’affaiblissement acoustique apparent étant évalué d’après la Formule (4)
S
'
(2)
R = L − L + 10lg − 1,5dB
45° l,s 2
A
où
S est l’aire de l’éprouvette, en mètres carrés, déterminée selon l’Annexe A ;
A est l’aire d’absorption équivalente de la salle de réception, en mètres carrés.
NOTE 1 à l’article : R’ est exprimé en décibels.
45°
NOTE 2 à l’article : En général, la puissance acoustique transmise dans la salle de réception se compose de la somme
des différentes composantes émanant des différents éléments (fenêtre, ventilateur, porte, mur, etc.).
NOTE 3 à l’article : La Formule (2) suppose que la source sonore possède un angle d’incidence de 45° seulement, et que
le champ acoustique dans la salle de réception est assimilé à un champ diffus.
3.13
indice d’affaiblissement acoustique apparent
R’
tr,s
mesure de l’affaiblissement acoustique aux bruits aériens d’un élément de construction lorsque la source
sonore est la circulation et que le microphone extérieur est placé sur la surface d’essai, l’indice
d’affaiblissement acoustique apparent étant évalué d’après la Formule (4)
S
'
R = L − L + 10lg − 3dB (3)
tr,s 1,s 2,s
A
où
S est l’aire de l’éprouvette, en mètres carrés, déterminée selon l’Annexe A ;
A est l’aire d’absorption équivalente de la salle de réception, en mètres carrés.
NOTE 1 à l’article : R’ est exprimé en décibels.
tr,s
NOTE 2 à l’article : La Formule (3) suppose que le son est incident depuis tous les angles, et que le champ acoustique
dans la salle de réception est assimilé à un champ diffus.
© ISO 2014 – Tous droits réservés
5
---------------------- Page: 10 ----------------------
ISO/DIS 16283-3
3.14
isolement acoustique brut
D
2m
différence de niveau entre L et L évaluée d’après la Formule (4)
1,2m 2
D = L − L (4)
2m 1,2m 2
NOTE 1 à l’article : D est exprimé en décibels.
2m
NOTE 2 à l’article : La notation est D si le bruit de la circulation a été utilisé comme source sonore, et D si un haut-
tr,2m ls,2m
parleur a été utilisé.
3.15
isolement acoustique standardisé
D
2m,nT
isolement acoustique standardisé par rapport à une valeur de référence de la durée de réverbération dans la
salle de réception et calculé d’après la Formule (5)
T
D = D +10lg (5)
2m,nT 2m
T
0
où
T est la durée de réverbération dans la salle de réception ;
T est la durée de réverbération de référence ; pour les locaux à usage d’habitation, T = 0,5 s.
0 0
NOTE 1 à l’article : D est exprimé en décibels.
2m,n
T
NOTE 2 à l’article : L’isolement acoustique est rapporté à une durée de réverbération de 0,5 s car dans les locaux à
usage d’habitation meublés, la durée de réverbération est raisonnablement indépendante du volume et de la fréquence et
elle est approximativement égale à 0,5 s.
NOTE 3 à l’article : La notation est D si le bruit de la circulation a été utilisé comme source sonore, et D si un
tr,2m,n ls,2m,n
T T
haut-parleur a été utilisé.
3.16
isolement acoustique normalisé
D
2m,n
isolement acoustique normalisé par rapport à une valeur de référence de l’aire d’absorption dans la salle de
réception et calculé d’après la Formule (6)
A
D = D −10lg (6)
2m,n 2m
A
0
où
2
A est l’aire d’absorption de référence ; pour les locaux à usage d’habitation, A = 10 m .
0 0
NOTE 1 à l’article : D2m,n est exprimé en décibels.
NOTE 2 à l’article : La notation est D si le bruit de la circulation a été utilisé comme source sonore, et D si un
tr,2m,n ls,2m,n
haut-parleur a été utilisé.
© ISO 2014 – Tous droits réservés
6
---------------------- Page: 11 ----------------------
ISO/DIS 16283-3
3.17
aire d’absorption équivalente
A
aire d’absorption acoustique calculée d’après la formule de Sabine dans la Formule (7)
0,16V
A= (7)
T
où
V est le volume de la salle de réception, en mètres cubes ;
T est la durée de réverbération dans la salle de réception.
Note 1 à l’article : A est exprimée en mètres carrés.
3.18
niveau de bruit d’événement élémentaire
L
E
niveau de bruit d’un événement acoustique distinct calculé d’après la Formule (8)
t
2
2
1 p (t)
L = 10lg dt (8)
E
∫ 2
t
0 p
0
t
1
où
p(t) est la pression acoustique instantanée, en pascals ;
t -t est un intervalle de temps donné, suffisamment long pour inclure toute l’énergie acoustique
2 1
significative d’un événement donné ;
p est la pression acoustique de référence, avec p = 20 µPa ;
0 0
t est la durée de référence, avec t = 1s.
0 0
Note 1 à l’article : L est exprimé en décibels.
E
3.19
isolement acoustique brut d’événement élémentaire
D
E,2m
différence entre le niveau de bruit d’événement élémentaire à l’extérieur, L , et le niveau de bruit
E1,2m
d’événement élémentaire moyenné dans l’espace et le temps, L , dans la salle de réception et calculée
E2
d’après la Formule (9)
D = L − L (9)
E,2m E1,2m E2
NOTE 1 à l’article : D est exprimée en décibels.
E,2m
NOTE 2 à l’article : La notation est D si le trafic aérien a été utilisé comme source sonore, et D si le trafic
at,E,2m rt,E,2m
ferroviaire a été utilisé comme source sonore.
© ISO 2014 – Tous droits réservés
7
---------------------- Page: 12 ----------------------
ISO/DIS 16283-3
3.20
isolement acoustique standardisé d’événement élémentaire
D
E,2m,nT
isolement acoustique standardisé par rapport à une valeur de référence de la durée de réverbération dans la
salle de réception et calculé d’après la Formule (10)
T
(10)
D = D + 10lg
E,2m,nT E,2m
T
0
NOTE 1 à l’article : D est exprimé en décibels.
E,2m,nT
NOTE 2 à l’article : La notation est D si le trafic aérien a été utilisé comme source sonore, et D si le trafic
at,E,2m,n rt,E,2m,n
T T
ferroviaire a été utilisé comme source sonore.
3.21
isolement acoustique normalisé d’événement élémentaire
D
E,2m,n
isolement acoustique normalisé par rapport à une valeur de référence de l’aire d’absorption dans la salle de
réception et calculé d’après la Formule (11)
A
D = D − 10lg (11)
E,2m,n E,2m
A
0
NOTE 1 à l’article : D est exprimé en décibels.
E,2m,n
NOTE 2 à l’article : La notation est D si le trafic aérien a été utilisé comme source sonore, et D si le trafic
at,E,2m,n rt,E,2m,n
ferroviaire a été utilisé comme source sonore.
3.22
indice d’affaiblissement acoustique apparent
R’
at,s
mesure de l’affaiblissement acoustique aux bruits aériens d’un élément de construction lorsque la source
sonore est le trafic aérien et que le microphone extérieur est placé sur la surface d’essai, calculée d’après la
Formule (12)
S
'
R = L − L + 10lg − 3dB (12)
at,s El,s E2
A
où
L est la valeur moyenne spatiale du niveau de bruit d’événement élémentaire à la surface de
E1,s
l’éprouvette incluant l’effet des réflexions dues à l’éprouvette et à la façade ;
L est la valeur moyenne du niveau de bruit d’événement élémentaire dans la salle de réception ;
E2
S est l’aire de l’éprouvette, en mètres carrés ;
A est l’aire d’absorption équivalente de la salle de réception, en mètres carrés.
NOTE 1 à l’article : R’ est exprimé en décibels.
at,s
© ISO 2014 – Tous droits réservés
8
---------------------- Page: 13 ----------------------
ISO/DIS 16283-3
3.23
indice d’affaiblissement acoustique apparent
R’
rt,s
mesure de l’affaiblissement acoustique aux bruits aériens d’un élément de construction lorsque la source
sonore est le trafic ferroviaire et que le microphone extérieur est placé sur la surface d’essai, calculée d’après
la Formule (13)
S
'
R = L − L + 10lg − 3dB (13)
rt,s El,s E2
A
où
L est la valeur moyenne spatiale du niveau de bruit d’événement élémentaire à la surface de
E1,s
l’éprouvette incluant l’effet des réflexions dues à l’éprouvette et à la façade ;
L est la valeur moyenne du niveau de bruit d’événement élémentaire dans la salle de réception ;
E2
S est l’aire de l’éprouvette, en mètres carrés ;
A est l’aire d’absorption équivalente de la salle de réception, en mètres carrés.
Note 1 à l’article : R’rt,s est exprimé en décibels.
4 Instrumentation
4.1 Généralités
Les instruments de mesurage des niveaux de pression acoustique, comprenant le ou les microphones ainsi
que le ou les câbles, écrans anti-vent, dispositifs d’enregis
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
