ISO 22254:2005

Dentistry — Manual toothbrushes — Resistance of tufted portion to deflection

ISO 22254:2005 specifies a test method for determining the resistance of the tufted portion of manual toothbrushes to deflection. This International Standard is applicable to toothbrushes having a conventional flat trim design and may not be applicable to toothbrushes with other designs. The results obtained with this International Standard may not correspond to consumer perceptions of the stiffness of toothbrush bristles.

Art dentaire — Brosses à dents manuelles — Résistance à la déflexion de la surface garnie

L'ISO 22254:2005 spécifie une méthode d'essai permettant de déterminer la résistance à la déflexion de la surface garnie des brosses à dents manuelles. La présente Norme internationale est applicable aux brosses à dents classiques, à surface garnie plane, et peut ne pas s'appliquer aux brosses à dents d'autres modèles. Les résultats obtenus avec la présente Norme internationale peuvent ne pas correspondre à ce que les consommateurs perçoivent s'agissant de la dureté des filaments de brosse à dents.

General Information

• Status: Published
• Publication Date: 30-Aug-2005
• ICS: 97.170 - Body care equipment
• Technical Committee: ISO/TC 106/SC 7 - Oral care products
• Drafting Committee: ISO/TC 106/SC 7 - Oral care products
• Current Stage: 9093 - International Standard confirmed

Relations

• Consolidates: ISO 1133:1997 - Plastics — Determination of the melt mass-flow rate (MFR) and the melt volume-flow rate (MVR) of thermoplastics
• Effective Date: 06-Jun-2022
• Revises: ISO 8627:1987 - Dentistry — Stiffness of the tufted area of tooth-brushes
• Effective Date: 15-Apr-2008

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 22254
First edition
2005-08-15
Corrected version
2006-04-15

Dentistry — Manual toothbrushes —
Resistance of tufted portion to deflection
Art dentaire — Brosses à dents manuelles — Résistance à la déflexion
de la surface garnie




Reference number
ISO 22254:2005(E)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 22254:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2005 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 22254:2005(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 22254 was prepared by Technical Committee ISO/TC 106, Dentistry, Subcommittee SC 7, Oral care
products.
This first edition, together with ISO 20126, cancels and replaces ISO 8627:1987.
This corrected version of ISO 22254:2005 incorporates the correction in the Foreword that this first edition,
together with ISO 20126, both cancel and replace ISO 8627:1987.
© ISO 2005 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 22254:2005(E)

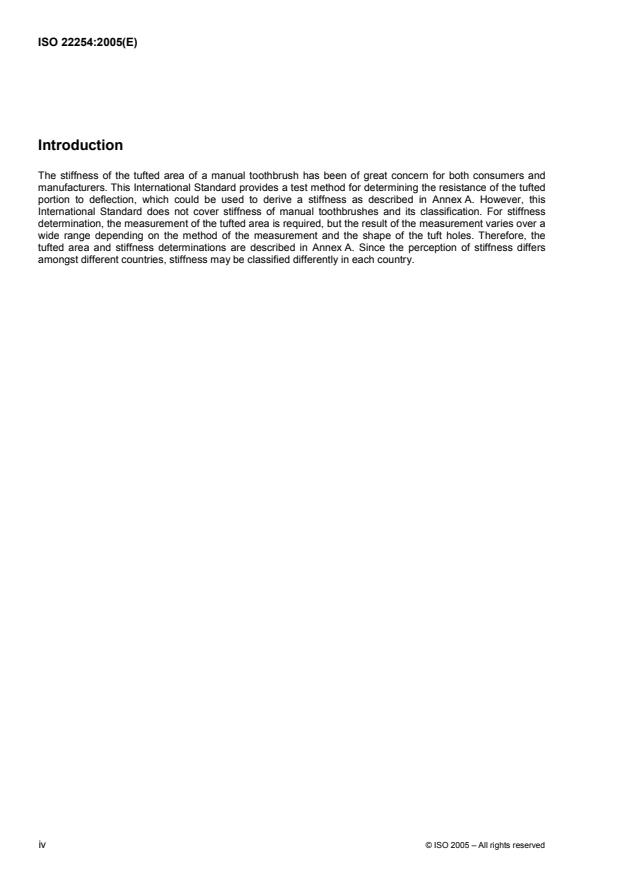

Introduction
The stiffness of the tufted area of a manual toothbrush has been of great concern for both consumers and
manufacturers. This International Standard provides a test method for determining the resistance of the tufted
portion to deflection, which could be used to derive a stiffness as described in Annex A. However, this
International Standard does not cover stiffness of manual toothbrushes and its classification. For stiffness
determination, the measurement of the tufted area is required, but the result of the measurement varies over a
wide range depending on the method of the measurement and the shape of the tuft holes. Therefore, the
tufted area and stiffness determinations are described in Annex A. Since the perception of stiffness differs
amongst different countries, stiffness may be classified differently in each country.

iv © ISO 2005 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 22254:2005(E)

Dentistry — Manual toothbrushes — Resistance of tufted
portion to deflection
1 Scope
This International Standard specifies a test method for determining the resistance of the tufted portion of
manual toothbrushes to deflection. This International Standard is applicable to toothbrushes having a
conventional, flat trim design and may not be applicable to toothbrushes with other designs. The results
obtained with this International Standard may not correspond to consumer perceptions of the stiffness of
toothbrush filaments.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1942 (all parts), Dentistry — Vocabulary
ISO 3696:1987, Water for analytical laboratory use — Specification and test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1942-1 to ISO 1942-5 and the
following apply.
3.1
manual toothbrush
hand-powered device primarily for cleaning surfaces of teeth, the working end of which carries filaments
3.2
brush head
working end of a toothbrush to which the filaments are attached
3.3
filament
single strand within the brush head
3.4
tuft
group of filaments gathered together and attached to the brush head
3.5
tuft hole surface
surface of the tuft holes, which can be convex, triangular or plane and which is limited by a peripheral tangent
line to the outer tuft holes
3.6
tuft hole plane
plane between the base of the tufts (where they meet the face of the brush) at the top of the brush head and
the base of the
...

NORME ISO
INTERNATIONALE 22254
Première édition
2005-08-15
Version corrigée
2006-04-15


Art dentaire — Brosses à dents
manuelles — Résistance à la déflexion de
la surface garnie
Dentistry — Manual toothbrushes — Resistance of tufted portion to
deflection




Numéro de référence
ISO 22254:2005(F)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 22254:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2005 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 22254:2005(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 22254 a été élaborée par le comité technique ISO/TC 106, Art dentaire, sous-comité SC 7, Fournitures
pour l'hygiène bucco-dentaire.
Cette première édition, ensemble avec l’ISO 20126, annule et remplace l'ISO 8627:1987.
La présente version corrigée de l’ISO 22254:2005 incorpore dans l’Avant-propos la correction indiquant que la
première édition ensemble avec l’ISO 20126 annule et remplace l’ISO 8627:1987.
© ISO 2005 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 22254:2005(F)

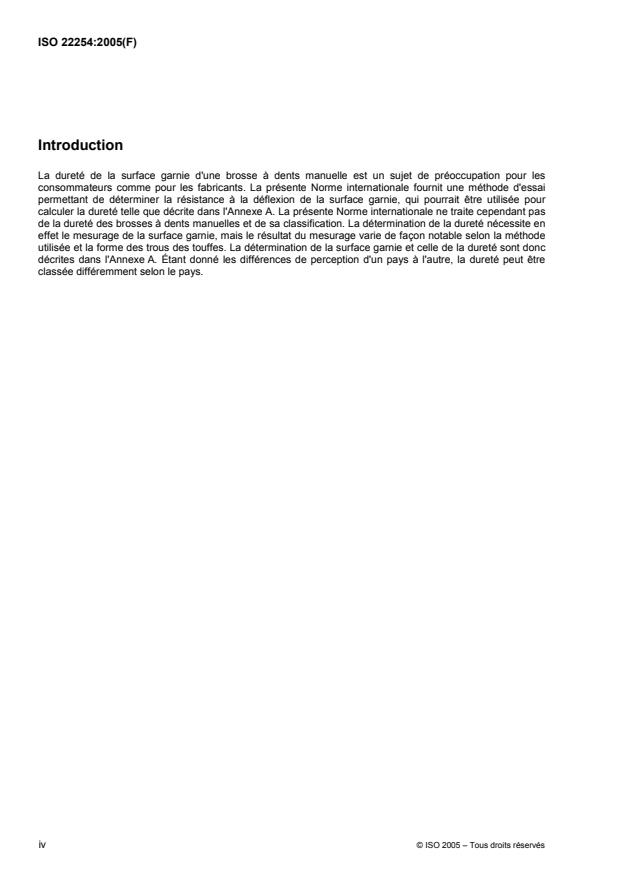

Introduction
La dureté de la surface garnie d'une brosse à dents manuelle est un sujet de préoccupation pour les
consommateurs comme pour les fabricants. La présente Norme internationale fournit une méthode d'essai
permettant de déterminer la résistance à la déflexion de la surface garnie, qui pourrait être utilisée pour
calculer la dureté telle que décrite dans l'Annexe A. La présente Norme internationale ne traite cependant pas
de la dureté des brosses à dents manuelles et de sa classification. La détermination de la dureté nécessite en
effet le mesurage de la surface garnie, mais le résultat du mesurage varie de façon notable selon la méthode
utilisée et la forme des trous des touffes. La détermination de la surface garnie et celle de la dureté sont donc
décrites dans l'Annexe A. Étant donné les différences de perception d'un pays à l'autre, la dureté peut être
classée différemment selon le pays.

iv © ISO 2005 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 22254:2005(F)

Art dentaire — Brosses à dents manuelles — Résistance à
la déflexion de la surface garnie
1 Domaine d'application
La présente Norme internationale spécifie une méthode d'essai permettant de déterminer la résistance à la
déflexion de la surface garnie des brosses à dents manuelles. La présente Norme internationale est
applicable aux brosses à dents classiques, à surface garnie plane, et peut ne pas s'appliquer aux brosses à
dents d'autres modèles. Les résultats obtenus avec la présente Norme internationale peuvent ne pas
correspondre à ce que les consommateurs perçoivent, s'agissant de la dureté des filaments de brosse à
dents.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1942 (toute les parties), Vocabulaire de l'art dentaire
ISO 3696:1987, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 1942-1 à l'ISO 1942-5 et
les suivants s'appliquent.
3.1
brosse à dents manuelle
dispositif manuel principalement utilisé pour le nettoyage de la surface des dents et comportant des filaments
à sa tête
3.2
tête de la brosse
extrémité d'une brosse à dents sur laquelle sont fixés les filaments
3.3
filament
poil simple fixé sur la tête de la brosse
3.4
touffe
ensemble de filaments rassemblés et fixés sur la tête de la brosse
3.5
surface des trous des touffes
surface des trous des touffes pouvant être convexe, triangulaire ou plane et limitée par une tangente à la
périphérie des trous des touffes externes
© ISO 2005 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 22254:2005(F)
3.6
plan des trous des touffes
plan situé à la bas
...
