Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10140-2
Second edition
2021-04
Acoustics — Laboratory measurement
of sound insulation of building
elements —
Part 2:
Measurement of airborne sound
insulation
Acoustique — Mesurage en laboratoire de l'isolation acoustique des
éléments de construction —
Partie 2: Mesurage de l'isolation au bruit aérien
Reference number
ISO 10140-2:2021(E)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 10140-2:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 10140-2:2021(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Facilities and equipment . 3
5 Test procedure and evaluation . 3
5.1 General procedure . 3
5.2 Sound field in the source room . 4
5.3 Data processing . 4
5.4 Expression of results . 4
6 Test arrangement . 5
6.1 General . 5
6.2 Full-size test opening. 5
6.3 Reduced-size test opening . 6
6.4 Reduced-size test elements . 6
6.5 Small technical elements . 6
7 Limits of performance . 7
7.1 Full-size openings . 7
7.2 Reduced-size openings . 7
8 Measurement uncertainty . 8
9 Test report . 8
Annex A (normative) Measurement of sound transmission through the filler wall and any
flanking construction for small-sized or reduced-size test openings .9
Annex B (informative) Form for the expression of results .11
Bibliography .14
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 10140-2:2021(E)

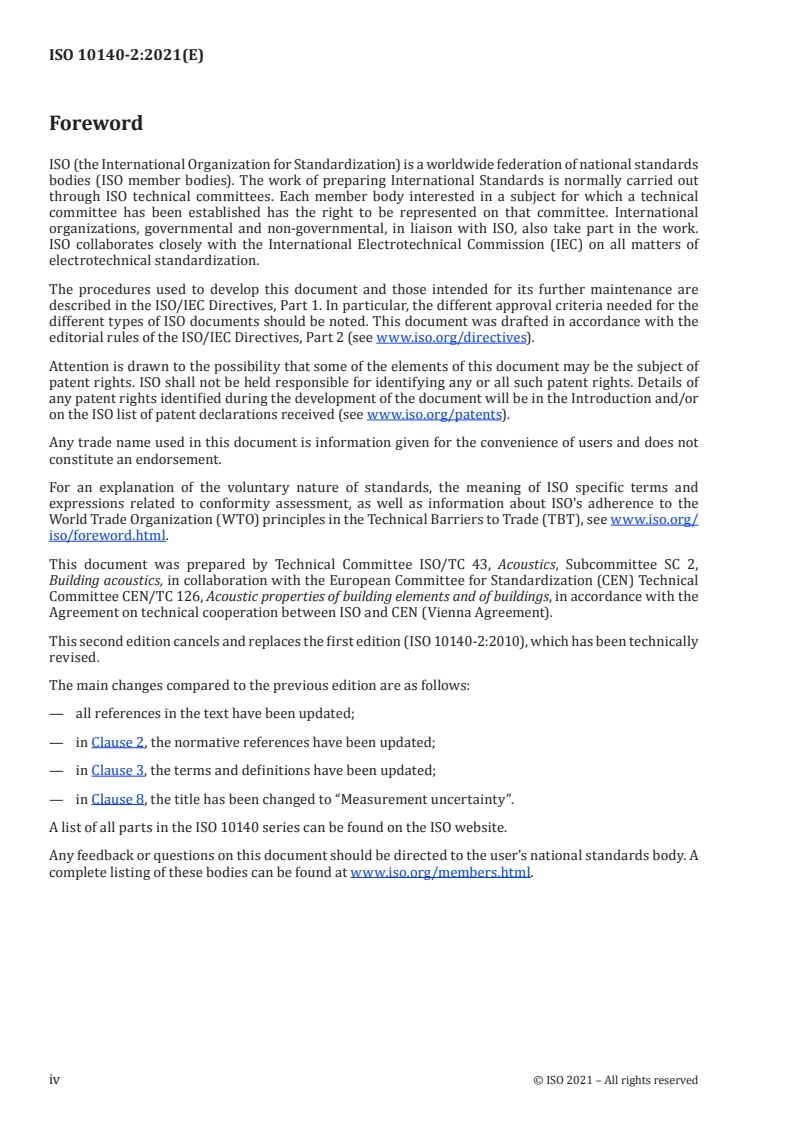

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2,
Building acoustics, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 10140-2:2010), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— all references in the text have been updated;
— in Clause 2, the normative references have been updated;
— in Clause 3, the terms and definitions have been updated;
— in Clause 8, the title has been changed to “Measurement uncertainty”.
A list of all parts in the ISO 10140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 10140-2:2021(E)

Introduction
ISO 10140 (all parts) concerns laboratory measurement of the sound insulation of building elements
(see Table 1).
ISO 10140-1 specifies the application rules for specific elements and products, including specific
requirements for the preparation and mounting of the test elements, and for the operating and test
conditions. This document and ISO 10140-3 contain the general procedures for airborne and impact
sound insulation measurements, respectively, and refer to ISO 10140-4 and ISO 10140-5 where
appropriate. For elements and products without a specific application rule described in ISO 10140-1, it is
possible to apply this document and ISO 10140-3. ISO 10140-4 contains basic measurement techniques
and processes. ISO 10140-5 contains requirements for test facilities and equipment. For the structure of
ISO 10140 (all parts), see Table 1.
ISO 10140 (all parts) was developed to improve the layout for laboratory measurements, ensure
consistency and simplify future changes and additions regarding mounting conditions of test elements
in laboratory and field measurements. ISO 10140 (all parts) aims at presenting a well-written and
arranged format for laboratory measurements.
ISO 10140-1 is planned to be updated with application rules for other products.
Table 1 — Structure and contents of ISO 10140 (all parts)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-1 It indicates the appropriate test procedure Appropriate references to ISO 10140-2 and
for elements and products. For certain types ISO 10140-3 and product-related, specific and
of element/product, it can contain addi- additional instructions on:
tional and more specific instructions about
— specific quantities measured;
quantities and test element size and about
preparation, mounting and operating condi-
— size of test element;
tions. Where no specific details are includ-
ed, the general guidelines are according to
— boundary and mounting conditions;
ISO 10140-2 and ISO 10140-3.
— conditioning, testing and operating
conditions;
— additional specifics for test report.
ISO 10140-2 It gives a procedure for airborne sound insu- — Definitions of main quantities measured
lation measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
measurements. However, for products with
— Data processing
specific application rules, measurements
are carried out according to ISO 10140-1, if
— Test report (general points)
available.
ISO 10140-3 It gives a procedure for impact sound insula- — Definitions of main quantities measured
tion measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
measurements. However, for products with
— Data processing
specific application rules, measurements
are carried out according to ISO 10140-1, if
— Test report (general points)
available.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 10140-2:2021(E)

Table 1 (continued)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-4 It gives all the basic measurement techniques — Definitions
and processes for measurement according
— Frequency range
to ISO 10140-2 and ISO 10140-3 or facility
qualifications according to ISO 10140-5. Much
— Microphone positions
of the content is implemented in software.
— SPL measurements
— Averaging, space and time
— Correction for background noise
— Reverberation time measurements
— Loss factor measurements
— Low-frequency measurements
— Radiated sound power by velocity
measurement
ISO 10140-5 It specifies all information needed to design, Test facilities, design criteria:
construct and qualify the laboratory facility,
— volumes, dimensions;
its additional accessories and measurement
equipment (hardware).
— flanking transmission;
— laboratory loss factor;
— maximum achievable sound reduction index;
— reverberation time;
— influence of lack of diffusivity in the
laboratory.
Test openings:
— standard openings for walls and floors;
— other openings (windows, doors, small
technical elements);
— filler walls in general.
Requirements for equipment:
— loudspeakers, number, positions;
— tapping machine and other impact sources;
— measurement equipment.
Reference constructions:
— basic elements for airborne and impact
insulation improvement;
— corresponding reference performance
curves.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 10140-2:2021(E)
Acoustics — Laboratory measurement of sound insulation
of building elements —
Part 2:
Measurement of airborne sound insulation
1 Scope
This document specifies a laboratory method for measuring the airborne sound insulation of building
products, such as walls, floors, doors, windows, shutters, façade elements, façades, glazing, small
technical elements, for instance transfer air devices, airing panels (ventilation panels), outdoor air
intakes, electrical raceways, transit sealing systems and combinations, for example walls or floors with
linings, suspended ceilings or floating floors.
The test results can be used to compare the sound insulation properties of building elements, classify
elements according to their sound insulation capabilities, help design building products which require
certain acoustic properties and estimate the in situ performance in complete buildings.
The measurements are performed in laboratory test facilities in which sound transmission via flanking
paths is suppressed. The results of measurements made in accordance with this document are not
applicable directly to the field situation without accounting for other factors affecting sound insulation,
such as flanking transmission, boundary conditions and total loss factor.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 10140-1, Acoustics — Laboratory measurement of sound insulation of building elements — Part 1:
Application rules for specific products
ISO 10140-4, Acoustics — Laboratory measurement of sound insulation of building elements — Part 4:
Measurement procedures and requirements
ISO 10140-5, Acoustics — Laboratory measurement of sound insulation of building elements — Part 5:
Requirements for test facilities and equipment
ISO 12999-1, Acoustics — Determination and application of measurement uncertainties in building
acoustics — Part 1: Sound insulation
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 10140-2:2021(E)

3.1
sound reduction index
R
ten times the common logarithm of the ratio of the sound power, W , that is incident on the test element
1
to the sound power, W , radiated by the test element to the other side, expressed by
2
W
1
R=10 lg (1)
W
2
Note 1 to entry: R is expressed in decibels.
Note 2 to entry: For laboratory measurements using sound pressure, the sound reduction index is calculated using:
S
RL=−L +10 lg (2)
12
A
where
L is the energy average sound pressure level in the source room, in decibels;
1
L is the energy average sound pressure level in the receiving room, in decibels;
2
S is the area of the free test opening in which the test element is installed, in square metres;
A is the equivalent sound absorption area in the receiving room, in square metres.
Note 3 to entry: The derivation of Formula (2) from Formula (1) assumes that the sound fields are diffuse and
that the only sound radiated into the receiving room is from the test element.
Note 4 to entry: The expression “sound transmission loss” (TL) is also in use in English-speaking countries. It is
equivalent to “sound reduction index”.
Note 5 to entry: Related quantities can be introduced in other documents or test codes, often by adding subscripts,
i.e. R for the sound reduction index as measured by intensity methods, R as the sound reduction index per unit
I s
length of slits or ΔR as the improvement in sound reduction index by linings or suspended ceilings.
3.2
apparent sound reduction index
R'
ten times the common logarithm of the ratio of the sound power, W , that is incident on a test element to
1
the total sound power radiated into the receiving room if, in addition to the sound power, W , radiated
2
by the test element, the sound power, W , radiated by flanking elements or by other components is
3
significant, expressed by
 W 
1
R′=10 lg (3)
 
WW+
 
23
Note 1 to entry: R' is expressed in decibels.
Note 2 to entry: In general, the sound power transmitted into the receiving room consists of the sum of several
components. Also, in this case, under the assumption that there are diffuse sound fields in the two rooms, the
apparent sound reduction index is evaluated from Formula (4).
S
R'=−LL +10 lg (4)
12
A
Thus, in the apparent sound reduction index, the sound power transmitted into the receiving room is related to
the sound power that is incident on the test element, as in Formula (2), irrespective of the actual conditions of
transmission.
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 10140-2:2021(E)

3.3
element-normalized level difference
D
n,e
level difference corresponding to a reference value of absorption area in the receiving room with sound
transmission through the small technical element only, expressed by
A
 
0
DL=−L +10 lg (5)
 
n,e 12
A
 
where
L is the energy average sound pressure level in the source room, in decibels;
1
L is the energy average sound pressure level in the receiving room, in decibels;
2
2
A is the reference absorption area, in square metres (for the laboratory, A = 10 m );
0 0
A is the equivalent absorption area in the receiving room, in square metres
Note 1 to entry: D is expressed in decibels.
n,e
Note 2 to entry: To achieve a better signal-to-noise ratio, simultaneous measurements can be performed on more
than one element. When performing simultaneous measurements, replace Formula (5) by Formula (6):
nA
 
0
DL=−L +10 lg (6)
n,e 12  
A
 
where
D is the element-normalized level difference of an individual element;
n,e
n is the number of installed elements.
3.4
small technical element
2
building element, excluding windows and doors, with an area of less than 1 m , which occurs in a certain
number of discrete sizes and transmits sound between two adjacent rooms or between one room and
the outdoors independently of any adjoining building elements
4 Facilities and equipment
Laboratory test facilities shall comply with the requirements given in ISO 10140-5.
The equipment used to generate the sound field shall meet the requirements given in ISO 10140-5.
Requirements for the equipment used to measure the sound level, and for calibration of that equipment,
are specified in ISO 10140-5.
5 Test procedure and evaluation
5.1 General procedure
Two horizontally or vertically adjacent rooms are used, one being designated the source room and the
other the receiving room. The test element is mounted in an opening in the partition between those
rooms (see Clause 6). In the source room, a diffuse sound field is generated by a moving loudspeaker
or loudspeakers at two or more fixed positions. The average sound pressure levels are measured in
the source and receiving rooms, normally in the frequency range covering the one-third octave bands
with centre frequencies from 100 Hz to 5 000 Hz (optionally down to 50 Hz). The equivalent sound
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO 10140-2:2021(E)

absorption area in the receiving room is calculated from reverberation time measurements. From
the sound pressure level difference between the rooms, the quantities described in Clause 3 can be
evaluated by taking into account the equivalent absorption area and, where appropriate, the size or
number of test elements. The procedures used to determine the average sound pressure levels corrected
for background noise and the reverberation time are specified in ISO 10140-4.
People shall not be present in the source or receiving rooms during measurements to avoid affecting
the sound field.
In the case of sound insulation improvement systems, such as acoustical linings, this procedure is
repeated for the basic element and for the element with the lining under test.
5.2 Sound field in the source room
Qualification of the loudspeaker system, the number and positions of loudspeakers and the method of
operation shall be performed in accordance with ISO 10140-5.
When using a single sound source at two or more positions, these may be in the same room or the
measurements may be repeated in the opposite direction by changing source and receiving rooms
with one or more source positions in each room. The latter is not permitted if the test element has one
surface which is significantly more absorbent than the other (see 6.1).
The microphone positions in the source room shall be outside the direct sound field of the source and
the radiation characteristics of the sources shall be taken into account when determining microphone
positions, as specified in ISO 10140-4.
5.3 Data processing
Calculate the sound reduction index or the element-normalized level difference (as defined in Clause 3)
from the measured (and, if necessary, corrected) energy average sound pressure levels in the rooms
and the measured reverberation time, as described in ISO 10140-4.
If sound reduction indices or element-normalized level differences are needed in octave bands, these
values shall be calculated from the three one-third octave band values in each octave band using
Formula (7) or Formula (8):
3 −R /10
 1/3oct,n 
10
R =−10lg  (7)

oct
 
3
 
n=1
3 −D /10
n,e,1/3oct,n
 
10
D =−10lg (8)
 
n,e,oct ∑
 
3
n=1 
Perform all calculations with the appropriate accuracy and present the final results with no higher
precision than to the nearest 0,1 dB.
The evaluation of the single-number rating from the results in one-third octave bands shall be done in
accordance with ISO 717-1.
5.4 Expression of results
For the statement of the airborne sound insulation of the test element, the measurement results, R or
D , shall be given in decibels at all measurement frequencies in one-third octave bands to one decimal
n,e
place, both in tabular form and in the form of a curve.
Graphs in the test report shall show the value in decibels plotted against frequency on a logarithmic
scale; the following dimensions shall be used:
a) 5 mm for a one-third octave band;
4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 10140-2:2021(E)

b) 20 mm for 10 dB.
The use of a test report form in accordance with Annex B is preferred. For this short version of the test
report, state all information of importance regarding the test element, the test procedure and the test
results.
6 Test arrangement
6.1 General
General requirements for the preparation, curing, installation and mounting of the test element is
described in this clause. For specific types of elements and products, detailed specifications may be
given in related documents; for instance, test codes are covered in ISO 10140-1.
The test element can be of the following different types [a) to e)].
a) The test element can have dimensions that can be fitted in the available full-size test opening (e.g.
brick wall, wooden floor). In this case, it shall be in accordance with 6.2 (test element in large test
opening).
b) The test element can be of the same kind as in a), but smaller, provided it fulfils the requirement of 6.3.
c) The dimensions of the test element can be fixed and smaller than the test opening (e.g. doors,
windows, window panes and panels). In this case, it shall fulfil the requirements of 6.4.
d) The test element can be small in size and its dimensions ill-defined (e.g. transfer air devices and
outdoor air intakes). In this case, shall be in accordance with 6.5.
e) The test element of interest can be connected to a base wall/floor element, for example wall lining,
floating floor, window frame and sealing. In this case, it shall fulfil the requirements for specific
test codes for procedures and evaluation of the data in ISO 10140-1.
Sound transmission can depend on the temperature, relative humidity and static pressure in the test
rooms at the time of test and during curing or conditioning of the test element. The conditions shall be
reported.
The sound reduction index of heavyweight walls and floors depends on structural coupling to the
laboratory structure. In order to describe the effect of the mounting, it is recommended that the total
loss factor be measured and the result stated in the test report (see ISO 10140-4:2021, 4.7).
If the test element is installed in an aperture between the source room and the receiving room, the
ratio of the aperture depths on either side of the test element shall be approximately 2:1, within 20 % if
possible, unless this is inconsistent with the practical use of the test element.
If the test element has one surface which is significantly more absorbent than the other, the surface
with the higher absorption shall face the source room and diffusing elements shall be installed in the
source room.
If the test element is intended to be openable, install it for the test in such a way that it can be opened
and closed in the normal manner, and open and close it before testing (see ISO 10140-1).
6.2 Full-size test opening
The size of the test element is determined by the full-size test opening of the laboratory test facility as
specified in ISO 10140-5.
The test element should be installed in a similar manner to the actual construction with careful
simulation of typical connections and sealing conditions at the perimeter and at all joints.
© ISO 2021 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO 10140-2:2021(E)

The sound reduction index of twin leaf partitions is influenced by the position of the partition in relation
to the acoustic break in the test aperture, if present. Care should be taken in choosing whether the two
leaves are mounted on the same side or on different sides of the acoustic break (see ISO 10140-1).
The mounting conditions shall be stated in the test report.
6.3 Reduced-size test opening
Where only walls or floors having small surface areas are available, a smaller size is permissible if the
wavelength of free flexural (bending) waves at the lowest frequency considered is smaller than half
the minimum dimension of the test element. However, the smaller the test element, the more sensitive
the results tend to be to edge constraint conditions and to local variations in sound fields. The sound
insulation of the test element itself is also dependent on the size.
If appropriate, it is recommended that the specific small-sized test opening described in ISO 10140-5
be used.
6.4 Reduced-size test elements
When the test element has fixed dimensions smaller than the test opening (e.g. with doors, windows,
glazing and façade elements), a special partition of sufficiently high sound insulation shall be built into
the test opening and the test element shall be placed in that partition.
The niche depths on each side of the test element shall be diff
...

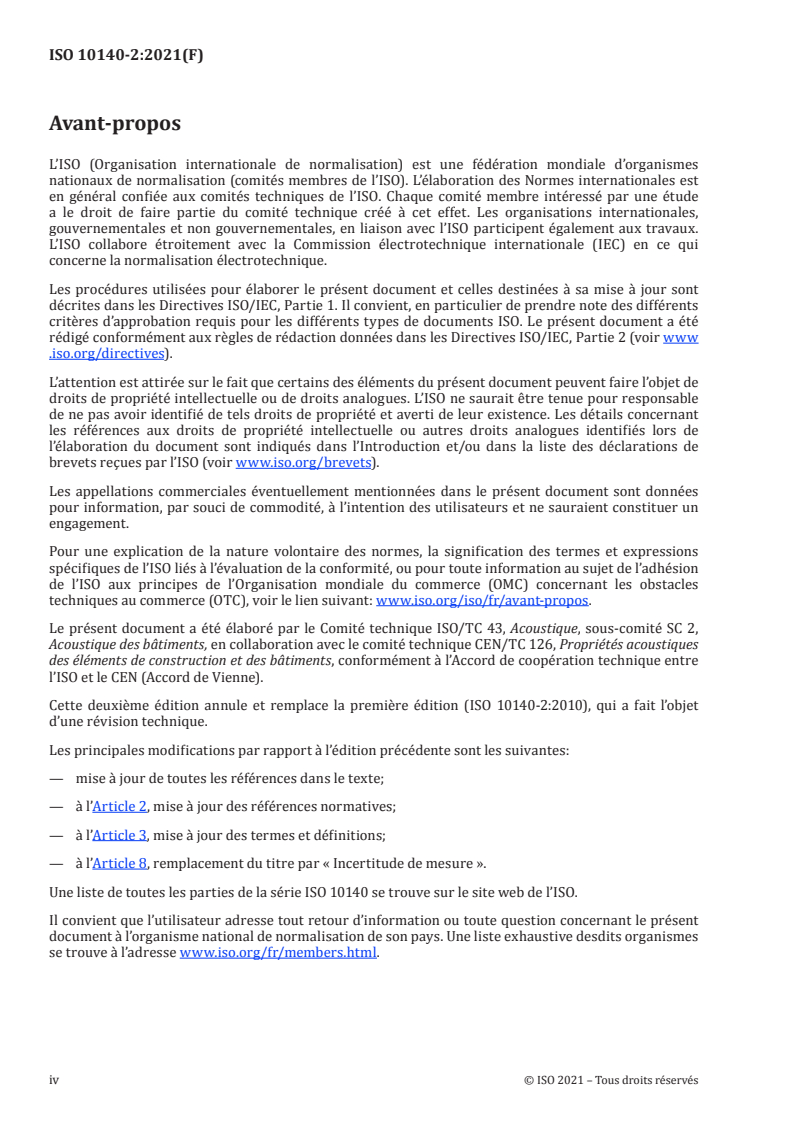

NORME ISO
INTERNATIONALE 10140-2
Deuxième édition
2021-04
Acoustique — Mesurage en
laboratoire de l'isolation acoustique
des éléments de construction —
Partie 2:
Mesurage de l'isolation au bruit aérien
Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 2: Measurement of airborne sound insulation
Numéro de référence
ISO 10140-2:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 10140-2:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10140-2:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Installations et appareillage . 3
5 Mode opératoire d’essai et évaluation . 4
5.1 Mode opératoire général . 4
5.2 Champ acoustique dans la salle d’émission . 4
5.3 Traitement des données . 4
5.4 Expression des résultats . 5
6 Disposition d’essai . 5
6.1 Généralités . 5
6.2 Ouverture d’essai de grande dimension . 6
6.3 Ouverture d’essai de dimension réduite . 6
6.4 Éléments d’essai de dimension réduite . 6
6.5 Petits éléments techniques . 7
7 Limites de performance . 7
7.1 Ouvertures de grande dimension . 7
7.2 Ouvertures de dimension réduite . 8
8 Incertitude de mesure . 8
9 Rapport d’essai . 8
Annexe A (normative) Mesurage de la transmission acoustique par le mur de remplissage
et par toute construction latérale pour les ouvertures d’essai de petite dimension
ou de dimension réduite .10
Annexe B (informative) Formulaire pour l’expression des résultats .13
Bibliographie .15
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10140-2:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments, en collaboration avec le comité technique CEN/TC 126, Propriétés acoustiques
des éléments de construction et des bâtiments, conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10140-2:2010), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— à l’Article 3, mise à jour des termes et définitions;
— à l’Article 8, remplacement du titre par « Incertitude de mesure ».
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 10140-2:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
L’ISO 10140-1 spécifie les règles d’application pour des éléments et produits particuliers, y compris
les exigences spécifiques relatives à la préparation et au montage des éléments d’essai, ainsi
qu’au fonctionnement et aux conditions d’essai. Le présent document et l’ISO 10140-3 contiennent
respectivement les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au bruit de
choc, et font référence à l’ISO 10140-4 et à l’ISO 10140-5, le cas échéant. Pour les éléments et produits
sans règle d’application spécifique décrite dans l’ISO 10140-1, il est possible d’appliquer le présent
document et l’ISO 10140-3. L’ISO 10140-4 comprend les techniques et processus fondamentaux de
mesurage. L’ISO 10140-5 concerne les exigences relatives aux installations et appareillages d’essai. Pour
la structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que l’ISO 10140-1 soit mise à jour avec les règles d’application relatives à d’autres produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie Objectif principal, contenu et utilisation Contenu détaillé
pertinente de
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai Références appropriées à l’ISO 10140-2 et
approprié pour les éléments et les produits. à l’ISO 10140-3 et instructions spécifiques
Pour certains types d’éléments/produits, supplémentaires pour les produits relatives:
elle peut comporter des instructions
— aux grandeurs spécifiques mesurées;
supplémentaires et plus spécifiques
— à la dimension de l’élément d’essai;
relatives aux grandeurs et à la dimension
de l’élément d’essai et relatives à la
— aux conditions limites et de montage;
préparation, au montage et aux conditions
— au conditionnement, aux essais et aux
de fonctionnement. Lorsqu’aucun détail
conditions de fonctionnement;
spécifique n’est inclus, les lignes directrices
générales sont conformes à l’ISO 10140-2 et
— aux précisions supplémentaires pour le
à l’ISO 10140-3.
rapport d’essai.
ISO 10140-2 Elle donne un mode opératoire relatif — Définitions des principales grandeurs
aux mesurages de l’isolation au bruit mesurées
aérien conformément à l’ISO 10140-4 et
— Montage général et conditions limites
à l’ISO 10140-5. Pour les produits sans
règle d’application spécifique, elle est — Mode opératoire général de mesurage
suffisamment complète et générale pour
— Traitement des données
permettre l’exécution des mesurages.
Toutefois, pour les produits avec des — Rapport d’essai (points généraux)
règles d’application spécifiques, les
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 10140-2:2021(F)

Tableau 1 (suite)
Partie Objectif principal, contenu et utilisation Contenu détaillé
pertinente de
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif — Définitions des principales grandeurs
aux mesurages de l’isolation au bruit de mesurées
choc conformément à l’ISO 10140-4 et
— Montage général et conditions limites
à l’ISO 10140-5. Pour les produits sans
règle d’application spécifique, elle est
— Mode opératoire général de mesurage
suffisamment complète et générale pour
— Traitement des données
permettre l’exécution des mesurages.
Toutefois, pour les produits avec des
— Rapport d’essai (points généraux)
règles d’application spécifiques, les
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et — Définitions
procédures fondamentales de mesurage
— Gamme de fréquences
conformément à l’ISO 10140-2 et
à l’ISO 10140-3 ou les qualifications — Positions du microphone
d’installation conformément à l’ISO 10140-
— Mesurages du SPL (niveau de pression
5. La majeure partie du contenu est mise
acoustique)
en œuvre par logiciel.
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par mesurage
de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 10140-2:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 2:
Mesurage de l'isolation au bruit aérien
1 Domaine d’application
Le présent document spécifie une méthode de mesure en laboratoire de l’isolation au bruit aérien
des produits de construction tels que les murs, planchers, portes, fenêtres, fermetures, éléments de
façade, façades, vitrage, petits éléments techniques, par exemple les dispositifs de transfert d’air,
bouches d’aération (bouches de ventilation), entrées d’air extérieures, conduits électriques, systèmes
d’étanchéité de passage, et des combinaisons, par exemple les murs ou planchers avec revêtements, les
plafonds suspendus ou les planchers flottants.
Les résultats d’essai peuvent être utilisés pour comparer les propriétés d’isolation acoustique des
éléments de construction, classer ces éléments selon leurs aptitudes d’isolation acoustique, aider à
concevoir des produits de construction nécessitant certaines propriétés acoustiques, et évaluer la
performance in situ dans les bâtiments complets.
Les mesurages sont effectués dans des installations d’essai en laboratoire dans lesquelles la transmission
acoustique par les voies latérales est supprimée. Les résultats des mesurages effectués conformément
au présent document ne sont pas directement applicables in situ sans tenir compte d’autres facteurs qui
influencent l’isolation acoustique, tels que la transmission latérale, les conditions limites et le facteur de
perte total.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 717-1, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 10140-1, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 1: Règles d’application pour produits particuliers
ISO 10140-4, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 4: Exigences et modes opératoires de mesurage
ISO 10140-5, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d’essai
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l’acoustique des
bâtiments — Partie 1: Isolation acoustique
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 10140-2:2021(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1
indice d’affaiblissement acoustique
R
dix fois le logarithme décimal du rapport de la puissance acoustique, W , incidente sur l’élément d’essai
1
à la puissance acoustique, W , rayonnée par l’élément d’essai vers l’autre face; exprimé par
2
W
1
R=10 lg (1)
W
2
Note 1 à l'article: R est exprimé en décibels.
Note 2 à l'article: Pour les mesurages en laboratoire utilisant la pression acoustique, l’indice d’affaiblissement
acoustique est calculé en utilisant:
S
RL=−L +10 lg (2)
12
A

L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission, en
1
décibels;
L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle de réception,
2
en décibels;
S est l’aire de l’ouverture d’essai dans laquelle l’élément d’essai est installé, en mètres carrés;
A est l’aire d’absorption acoustique équivalente dans la salle de réception, en mètres carrés.
Note 3 à l'article: La Formule (2) obtenue à partir de la Formule (1) suppose que les champs acoustiques sont
diffus et que le bruit rayonné dans la salle de réception est transmis uniquement par l’élément d’essai.
Note 4 à l'article: L’expression « affaiblissement de transmission acoustique » (TL) est également utilisée dans les
pays anglophones. Elle équivaut à l’« indice d’affaiblissement acoustique ».
Note 5 à l'article: Des grandeurs associées peuvent être présentées dans d’autres documents ou codes d’essai,
souvent en ajoutant des indices, c’est-à-dire R pour l’indice d’affaiblissement acoustique tel que mesuré par les
I
méthodes d’intensité, R pour l’indice d’affaiblissement acoustique par unité de longueur des fentes ou ΔR pour
s
l’amélioration de l’indice d’affaiblissement acoustique par les revêtements ou les plafonds suspendus.
3.2
indice d’affaiblissement acoustique apparent
R'
dix fois le logarithme décimal du rapport de la puissance acoustique, W , incidente sur un élément
1
d’essai à la puissance acoustique totale rayonnée dans la salle de réception lorsque, outre la puissance
acoustique, W , rayonnée par l’élément d’essai, la puissance acoustique, W , rayonnée par les éléments
2 3
voisins ou d’autres éléments, est significative; exprimé par
 W 
1
R′=10 lg (3)
 
WW+
 
23
Note 1 à l'article: R' est exprimé en décibels.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 10140-2:2021(F)

Note 2 à l'article: En général, la puissance acoustique transmise dans la salle de réception se compose de la
somme de plusieurs éléments. Dans ce cas également, et en supposant que le champ acoustique soit suffisamment
diffus dans les deux salles, l’indice d’affaiblissement acoustique apparent est évalué à partir de la Formule (4).
S
R'=−LL +10 lg (4)
12
A
Ainsi, dans l’indice d’affaiblissement acoustique apparent, la puissance acoustique transmise dans
la salle de réception est liée à la puissance acoustique incidente sur l’élément d’essai comme dans la
Formule (2), indépendamment des conditions de transmission réelles
3.3
isolement acoustique normalisé d’un élément
D
n,e
isolement acoustique correspondant à une valeur de référence de l’aire d’absorption dans la salle de
réception avec transmission acoustique par le petit élément technique uniquement; exprimé par
A
 
0
DL=−L +10 lg (5)
 
n,e 12
A
 

L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission,
1
en décibels;
L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle de réception,
2
en décibels;
2
A est l’aire d’absorption de référence, en mètres carrés (en laboratoire, A = 10 m );
0 0
A est l’aire d’absorption équivalente dans la salle de réception, en mètres carrés.
Note 1 à l'article: D est exprimé en décibels.
n,e
Note 2 à l'article: Pour obtenir un meilleur rapport signal/bruit, il est possible d’effectuer des mesurages
simultanés sur plusieurs éléments. Dans ce cas, remplacer la Formule (5) par la Formule (6):
nA
 
0
DL=−L +10 lg (6)
n,e 12  
A
 

D est l’isolement acoustique normalisé d’un élément individuel;
n,e
n est le nombre d’éléments installés.
3.4
petit élément technique
2
élément de construction, à l’exclusion des fenêtres et des portes, d’une aire inférieure à 1 m , existant
dans un certain nombre de dimensions particulières et qui transmet le bruit entre deux salles
adjacentes, ou entre une salle et l’environnement extérieur, indépendamment de tous éléments de
construction contigus
4 Installations et appareillage
Les installations d’essai en laboratoire doivent être conformes aux exigences données dans l’ISO 10140-5.
L’appareillage utilisé pour générer le champ acoustique doit satisfaire aux exigences données dans
l’ISO 10140-5.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 10140-2:2021(F)

Les exigences relatives à l’appareillage utilisé pour mesurer le niveau acoustique et à son étalonnage,
sont spécifiées dans l’ISO 10140-5.
5 Mode opératoire d’essai et évaluation
5.1 Mode opératoire général
Deux salles horizontalement ou verticalement adjacentes sont utilisées, l’une étant désignée comme la
salle d’émission et l’autre la salle de réception. L’élément d’essai est monté dans une ouverture dans
la paroi qui sépare ces salles (voir Article 6). Dans la salle d’émission, un champ acoustique diffus est
généré par un haut-parleur mobile ou des haut-parleurs à deux positions fixes ou plus. Les niveaux
moyens de pression acoustique sont mesurés dans la salle d’émission et dans la salle de réception,
normalement dans la gamme de fréquences couvrant les bandes de tiers d’octave avec des fréquences
centrales de 100 Hz à 5 000 Hz (en option jusqu’à 50 Hz). L’aire d’absorption acoustique équivalente
dans la salle de réception est calculée à partir des mesurages de la durée de réverbération. Sur la base
de l’isolement acoustique entre les salles, les grandeurs décrites à l’Article 3 peuvent être évaluées
en tenant compte de l’aire d’absorption équivalente et, le cas échéant, de la dimension ou du nombre
d’éléments d’essai. Les modes opératoires utilisés pour déterminer les niveaux moyens de pression
acoustique corrigés du bruit de fond et la durée de réverbération sont spécifiés dans l’ISO 10140-4.
Aucune personne ne doit être présente dans la salle d’émission ou de réception pendant les mesurages
afin de ne pas modifier le champ acoustique.
Dans le cas des systèmes d’amélioration de l’isolation acoustique, tels que les revêtements ou les
doublages acoustiques, ce mode opératoire est répété pour l’élément de base et pour l’élément avec le
revêtement soumis à l’essai.
5.2 Champ acoustique dans la salle d’émission
La qualification du système de haut-parleur, le nombre et les positions des haut-parleurs ainsi que la
méthode de fonctionnement doivent être réalisés conformément à l’ISO 10140-5.
Lorsqu’une source sonore simple est utilisée dans deux positions ou plus, ces positions peuvent se
situer dans la même salle ou les mesurages peuvent être répétés en sens opposé, en changeant les salles
d’émission et de réception et en utilisant une ou plusieurs positions de la source dans chaque salle. Le
dernier cas n’est pas permis si l’élément d’essai a une surface sensiblement plus absorbante que l’autre
(voir 6.1).
Les positions de microphone dans la salle d’émission doivent être hors du champ acoustique direct de
la source et les caractéristiques de rayonnement des sources doivent être prises en compte lors de la
détermination des positions de microphone, tel que spécifié dans l’ISO 10140-4.
5.3 Traitement des données
Calculer l’indice d’affaiblissement acoustique ou l’isolement acoustique normalisé d’un élément (comme
défini à l’Article 3) à partir des niveaux moyens de pression acoustique mesurés (et au besoin, corrigés)
dans les salles et de la durée de réverbération mesurée, comme décrit dans l’ISO 10140-4.
S’il est nécessaire d’obtenir les indices d’affaiblissement acoustique ou l’isolement acoustique normalisé
d’un élément par bandes d’octave, ces valeurs doivent être calculées à partir des trois valeurs de bandes
de tiers d’octave dans chaque bande d’octave, en utilisant la Formule (7) ou la Formule (8):
3 −R /10
 1/3oct,n 
10
R =−10lg  (7)

oct
 
3
n=1 
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 10140-2:2021(F)

3 −D /10
 n,e,1/3oct,n 
10
D =−10lg  (8)

n,e,oct
 
3
n=1 
Effectuer tous les calculs avec l’exactitude appropriée et présenter les résultats finaux avec une
précision qui n’excède pas le 0,1 dB le plus proche.
L’évaluation de la valeur unique à partir des résultats obtenus dans les bandes de tiers d’octave doit
être effectuée conformément à l’ISO 717-1.
5.4 Expression des résultats
Pour la déclaration de l’isolation acoustique aux bruits aériens de l’élément d’essai, les résultats de
mesurage, R ou D , doivent être donnés en décibels à toutes les fréquences de mesurage dans les
n,e
bandes de tiers d’octave, à une décimale, et représentés sous forme de tableau et de courbe.
Dans le rapport d’essai, les graphiques doivent indiquer la valeur, en décibels, en fonction de la fréquence
sur une échelle logarithmique; les dimensions suivantes doivent être utilisées:
a) 5 mm pour une bande de tiers d’octave;
b) 20 mm pour 10 dB.
Il est préférable d’utiliser un formulaire de rapport d’essai conforme à celui de l’Annexe B. Dans cette
version succincte du rapport d’essai, consigner toutes les informations importantes qui concernent
l’élément d’essai, le mode opératoire d’essai et les résultats d’essai.
6 Disposition d’essai
6.1 Généralités
Les exigences générales relatives à la préparation, au séchage/durcissement, à l’installation et au
montage de l’élément d’essai sont décrites dans le présent article. Pour les types spécifiques d’éléments
et de produits, des spécifications détaillées peuvent être données dans des documents connexes;
par exemple, les codes d’essai sont traités dans l’ISO 10140-1.
L’élément d’essai peut être des différents types suivants [a) à e)].
a) L’élément d’essai peut avoir des dimensions susceptibles d’occuper la totalité de l’ouverture d’essai
disponible (par exemple, mur de brique, plancher en bois). Dans ce cas, il doit être conforme à 6.2
(élément d’essai dans la grande ouverture d’essai).
b) L’élément d’essai peut être du même type que celui indiqué en a), mais plus petit, à condition qu’il
satisfasse aux exigences de 6.3.
c) Les dimensions de l’élément d’essai peuvent être fixes et inférieures à l’ouverture d’essai
(par exemple, portes, fenêtres, vitres de fenêtre et panneaux). Dans ce cas, il doit satisfaire aux
exigences de 6.4.
d) L’élément d’essai peut être de petite dimension et ses dimensions mal définies (par exemple,
dispositifs de transfert d’air et entrées d’air extérieures). Dans ce cas, il doit être conforme à 6.5.
e) L’élément d’essai considéré peut être relié à un élément de base mur/plancher, par exemple
revêtement mural, plancher flottant, cadre de fenêtre et matériau d’étanchéité. Dans ce cas, il
doit satisfaire aux exigences des codes d’essai spécifiques pour les procédures et l’évaluation des
données de l’ISO 10140-1.
La transmission acoustique peut dépendre de la température, de l’humidité relative et de la pression
statique dans les salles d’essai au moment de l’essai et pendant le traitement ou le conditionnement de
l’élément d’essai. Les conditions doivent être consignées.
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 11 ----------------------
ISO 10140-2:2021(F)

L’indice d’affaiblissement acoustique des murs et des planchers lourds dépend de leur couplage avec les
parois du laboratoire. Afin de décrire l’effet du montage, il est recommandé de mesurer le facteur de
perte total et de spécifier le résultat da
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 10140-2
ISO/TC 43/SC 2
Acoustics — Laboratory measurement
Secretariat: DIN
of sound insulation of building
Voting begins on:
2021-01-26 elements —
Voting terminates on:
Part 2:
2021-03-23
Measurement of airborne sound
insulation
Acoustique — Mesurage en laboratoire de l'isolation acoustique des
éléments de construction —
Partie 2: Mesurage de l'isolation au bruit aérien
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 10140-2:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-2:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-2:2021(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Facilities and equipment . 3
5 Test procedure and evaluation . 3
5.1 General procedure . 3
5.2 Sound field in the source room . 4
5.3 Data processing . 4
5.4 Expression of results . 4
6 Test arrangement . 5
6.1 General . 5
6.2 Full-size test opening. 5
6.3 Reduced-size test opening . 6
6.4 Reduced-size test elements . 6
6.5 Small technical elements . 6
7 Limits of performance . 7
7.1 Full-size openings . 7
7.2 Reduced-size openings . 7
8 Measurement uncertainty . 8
9 Test report . 8
Annex A (normative) Measurement of sound transmission through the filler wall and any
flanking construction for small-sized or reduced-size test openings .9
Annex B (informative) Form for the expression of results .11
Bibliography .14
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-2:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2,
Building acoustics, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 10140-2:2010), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— all references in the text have been updated;
— in Clause 2, the normative references have been updated;
— in Clause 3, the terms and definitions have been updated;
— in Clause 8, the title has been changed to “Measurement uncertainty”.
A list of all parts in the ISO 10140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-2:2021(E)

Introduction
ISO 10140 (all parts) concerns laboratory measurement of the sound insulation of building elements
(see Table 1).
ISO 10140-1 specifies the application rules for specific elements and products, including specific
requirements for the preparation and mounting of the test elements, and for the operating and test
conditions. This document and ISO 10140-3 contain the general procedures for airborne and impact
sound insulation measurements, respectively, and refer to ISO 10140-4 and ISO 10140-5 where
appropriate. For elements and products without a specific application rule described in ISO 10140-1, it is
possible to apply this document and ISO 10140-3. ISO 10140-4 contains basic measurement techniques
and processes. ISO 10140-5 contains requirements for test facilities and equipment. For the structure of
ISO 10140 (all parts), see Table 1.
ISO 10140 (all parts) was developed to improve the layout for laboratory measurements, ensure
consistency and simplify future changes and additions regarding mounting conditions of test elements
in laboratory and field measurements. ISO 10140 (all parts) aims at presenting a well-written and
arranged format for laboratory measurements.
ISO 10140-1 is planned to be updated with application rules for other products.
Table 1 — Structure and contents of ISO 10140 (all parts)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-1 It indicates the appropriate test procedure Appropriate references to ISO 10140-2 and
for elements and products. For certain types ISO 10140-3 and product-related, specific and
of element/product, it can contain addi- additional instructions on:
tional and more specific instructions about
— specific quantities measured;
quantities and test element size and about
preparation, mounting and operating condi-
— size of test element;
tions. Where no specific details are includ-
ed, the general guidelines are according to
— boundary and mounting conditions;
ISO 10140-2 and ISO 10140-3.
— conditioning, testing and operating
conditions;
— additional specifics for test report.
ISO 10140-2 It gives a procedure for airborne sound insu- — Definitions of main quantities measured
lation measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
measurements. However, for products with
— Data processing
specific application rules, measurements
are carried out according to ISO 10140-1, if
— Test report (general points)
available.
ISO 10140-3 It gives a procedure for impact sound insula- — Definitions of main quantities measured
tion measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
measurements. However, for products with
— Data processing
specific application rules, measurements
are carried out according to ISO 10140-1, if
— Test report (general points)
available.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-2:2021(E)

Table 1 (continued)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-4 It gives all the basic measurement techniques — Definitions
and processes for measurement according
— Frequency range
to ISO 10140-2 and ISO 10140-3 or facility
qualifications according to ISO 10140-5. Much
— Microphone positions
of the content is implemented in software.
— SPL measurements
— Averaging, space and time
— Correction for background noise
— Reverberation time measurements
— Loss factor measurements
— Low-frequency measurements
— Radiated sound power by velocity
measurement
ISO 10140-5 It specifies all information needed to design, Test facilities, design criteria:
construct and qualify the laboratory facility,
— volumes, dimensions;
its additional accessories and measurement
equipment (hardware).
— flanking transmission;
— laboratory loss factor;
— maximum achievable sound reduction index;
— reverberation time;
— influence of lack of diffusivity in the
laboratory.
Test openings:
— standard openings for walls and floors;
— other openings (windows, doors, small
technical elements);
— filler walls in general.
Requirements for equipment:
— loudspeakers, number, positions;
— tapping machine and other impact sources;
— measurement equipment.
Reference constructions:
— basic elements for airborne and impact
insulation improvement;
— corresponding reference performance
curves.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 10140-2:2021(E)
Acoustics — Laboratory measurement of sound insulation
of building elements —
Part 2:
Measurement of airborne sound insulation
1 Scope
This document specifies a laboratory method for measuring the airborne sound insulation of building
products, such as walls, floors, doors, windows, shutters, façade elements, façades, glazing, small
technical elements, for instance transfer air devices, airing panels (ventilation panels), outdoor air
intakes, electrical raceways, transit sealing systems and combinations, for example walls or floors with
linings, suspended ceilings or floating floors.
The test results can be used to compare the sound insulation properties of building elements, classify
elements according to their sound insulation capabilities, help design building products which require
certain acoustic properties and estimate the in situ performance in complete buildings.
The measurements are performed in laboratory test facilities in which sound transmission via flanking
paths is suppressed. The results of measurements made in accordance with this document are not
applicable directly to the field situation without accounting for other factors affecting sound insulation,
such as flanking transmission, boundary conditions and total loss factor.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 10140-1, Acoustics — Laboratory measurement of sound insulation of building elements — Part 1:
Application rules for specific products
ISO 10140-4, Acoustics — Laboratory measurement of sound insulation of building elements — Part 4:
Measurement procedures and requirements
ISO 10140-5, Acoustics — Laboratory measurement of sound insulation of building elements — Part 5:
Requirements for test facilities and equipment
ISO 12999-1, Acoustics — Determination and application of measurement uncertainties in building
acoustics — Part 1: Sound insulation
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO/FDIS 10140-2:2021(E)

3.1
sound reduction index
R
ten times the common logarithm of the ratio of the sound power, W , that is incident on the test element
1
to the sound power, W , radiated by the test element to the other side, expressed by
2
W
1
R=10 lg (1)
W
2
Note 1 to entry: R is expressed in decibels.
Note 2 to entry: For laboratory measurements using sound pressure, the sound reduction index is calculated using:
S
RL=−L +10 lg (2)
12
A
where
L is the energy average sound pressure level in the source room, in decibels;
1
L is the energy average sound pressure level in the receiving room, in decibels;
2
S is the area of the free test opening in which the test element is installed, in square metres;
A is the equivalent sound absorption area in the receiving room, in square metres.
Note 3 to entry: The derivation of Formula (2) from Formula (1) assumes that the sound fields are diffuse and
that the only sound radiated into the receiving room is from the test element.
Note 4 to entry: The expression “sound transmission loss” (TL) is also in use in English-speaking countries. It is
equivalent to “sound reduction index”.
Note 5 to entry: Related quantities can be introduced in other documents or test codes, often by adding subscripts,
i.e. R for the sound reduction index as measured by intensity methods, R as the sound reduction index per unit
I s
length of slits or ΔR as the improvement in sound reduction index by linings or suspended ceilings.
3.2
apparent sound reduction index
R'
ten times the common logarithm of the ratio of the sound power, W , that is incident on a test element to
1
the total sound power radiated into the receiving room if, in addition to the sound power, W , radiated
2
by the test element, the sound power, W , radiated by flanking elements or by other components is
3
significant, expressed by
 W 
1
R′=10 lg (3)
 
WW+
 
23
Note 1 to entry: R' is expressed in decibels.
Note 2 to entry: In general, the sound power transmitted into the receiving room consists of the sum of several
components. Also, in this case, under the assumption that there are diffuse sound fields in the two rooms, the
apparent sound reduction index is evaluated from Formula (4).
S
R'=−LL +10 lg (4)
12
A
Thus, in the apparent sound reduction index, the sound power transmitted into the receiving room is related to
the sound power that is incident on the test element, as in Formula (2), irrespective of the actual conditions of
transmission.
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-2:2021(E)

3.3
element-normalized level difference
D
n,e
level difference corresponding to a reference value of absorption area in the receiving room with sound
transmission through the small technical element only, expressed by
A
 
0
DL=−L +10 lg (5)
 
n,e 12
A
 
where
L is the energy average sound pressure level in the source room, in decibels;
1
L is the energy average sound pressure level in the receiving room, in decibels;
2
2
A is the reference absorption area, in square metres (for the laboratory, A = 10 m );
0 0
A is the equivalent absorption area in the receiving room, in square metres
Note 1 to entry: D is expressed in decibels.
n,e
Note 2 to entry: To achieve a better signal-to-noise ratio, simultaneous measurements can be performed on more
than one element. When performing simultaneous measurements, replace Formula (5) by Formula (6):
nA
 
0
DL=−L +10 lg (6)
n,e 12  
A
 
where
D is the element-normalized level difference of an individual element;
n,e
n is the number of installed elements.
3.4
small technical element
2
building element, excluding windows and doors, with an area of less than 1 m , which occurs in a certain
number of discrete sizes and transmits sound between two adjacent rooms or between one room and
the outdoors independently of any adjoining building elements
4 Facilities and equipment
Laboratory test facilities shall comply with the requirements given in ISO 10140-5.
The equipment used to generate the sound field shall meet the requirements given in ISO 10140-5.
Requirements for the equipment used to measure the sound level, and for calibration of that equipment,
are specified in ISO 10140-5.
5 Test procedure and evaluation
5.1 General procedure
Two horizontally or vertically adjacent rooms are used, one being designated the source room and the
other the receiving room. The test element is mounted in an opening in the partition between those
rooms (see Clause 6). In the source room, a diffuse sound field is generated by a moving loudspeaker
or loudspeakers at two or more fixed positions. The average sound pressure levels are measured in
the source and receiving rooms, normally in the frequency range covering the one-third octave bands
with centre frequencies from 100 Hz to 5 000 Hz (optionally down to 50 Hz). The equivalent sound
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO/FDIS 10140-2:2021(E)

absorption area in the receiving room is calculated from reverberation time measurements. From
the sound pressure level difference between the rooms, the quantities described in Clause 3 can be
evaluated by taking into account the equivalent absorption area and, where appropriate, the size or
number of test elements. The procedures used to determine the average sound pressure levels corrected
for background noise and the reverberation time are specified in ISO 10140-4.
People shall not be present in the source or receiving rooms during measurements to avoid affecting
the sound field.
In the case of sound insulation improvement systems, such as acoustical linings, this procedure is
repeated for the basic element and for the element with the lining under test.
5.2 Sound field in the source room
Qualification of the loudspeaker system, the number and positions of loudspeakers and the method of
operation shall be performed in accordance with ISO 10140-5.
When using a single sound source at two or more positions, these may be in the same room or the
measurements may be repeated in the opposite direction by changing source and receiving rooms
with one or more source positions in each room. The latter is not permitted if the test element has one
surface which is significantly more absorbent than the other (see 6.1).
The microphone positions in the source room shall be outside the direct sound field of the source and
the radiation characteristics of the sources shall be taken into account when determining microphone
positions, as specified in ISO 10140-4.
5.3 Data processing
Calculate the sound reduction index or the element-normalized level difference (as defined in Clause 3)
from the measured (and, if necessary, corrected) energy average sound pressure levels in the rooms
and the measured reverberation time, as described in ISO 10140-4.
If sound reduction indices or element-normalized level differences are needed in octave bands, these
values shall be calculated from the three one-third octave band values in each octave band using
Formula (7) or Formula (8):
3 −R /10
 1/3oct,n 
10
R =−10lg  (7)

oct
 
3
 
n=1
3 −D /10
n,e,1/3oct,n
 
10
D =−10lg (8)
 
n,e,oct ∑
 
3
n=1 
Perform all calculations with the appropriate accuracy and present the final results with no higher
precision than to the nearest 0,1 dB.
The evaluation of the single-number rating from the results in one-third octave bands shall be done in
accordance with ISO 717-1.
5.4 Expression of results
For the statement of the airborne sound insulation of the test element, the measurement results, R or
D , shall be given in decibels at all measurement frequencies in one-third octave bands to one decimal
n,e
place, both in tabular form and in the form of a curve.
Graphs in the test report shall show the value in decibels plotted against frequency on a logarithmic
scale; the following dimensions shall be used:
a) 5 mm for a one-third octave band;
4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/FDIS 10140-2:2021(E)

b) 20 mm for 10 dB.
The use of a test report form in accordance with Annex B is preferred. For this short version of the test
report, state all information of importance regarding the test element, the test procedure and the test
results.
6 Test arrangement
6.1 General
General requirements for the preparation, curing, installation and mounting of the test element is
described in this clause. For specific types of elements and products, detailed specifications may be
given in related documents; for instance, test codes are covered in ISO 10140-1.
The test element can be of the following different types [a) to e)].
a) The test element can have dimensions that can be fitted in the available full-size test opening (e.g.
brick wall, wooden floor). In this case, it shall be in accordance with 6.2 (test element in large test
opening).
b) The test element can be of the same kind as in a), but smaller, provided it fulfils the requirement of 6.3.
c) The dimensions of the test element can be fixed and smaller than the test opening (e.g. doors,
windows, window panes and panels). In this case, it shall fulfil the requirements of 6.4.
d) The test element can be small in size and its dimensions ill-defined (e.g. transfer air devices and
outdoor air intakes). In this case, shall be in accordance with 6.5.
e) The test element of interest can be connected to a base wall/floor element, for example wall lining,
floating floor, window frame and sealing. In this case, it shall fulfil the requirements for specific
test codes for procedures and evaluation of the data in ISO 10140-1.
Sound transmission can depend on the temperature, relative humidity and static pressure in the test
rooms at the time of test and during curing or conditioning of the test element. The conditions shall be
reported.
The sound reduction index of heavyweight walls and floors depends on structural coupling to the
laboratory structure. In order to describe the effect of the mounting, it is recommended that the total
loss factor be measured and the result stated in the test report (see ISO 10140-4:—, 4.7).
If the test element is installed in an aperture between the source room and the receiving room, the
ratio of the aperture depths on either side of the test element shall be approximately 2:1, within 20 % if
possible, unless this is inconsistent with the practical use of the test element.
If the test element has one surface which is significantly more absorbent than the other, the surface
with the higher absorption shall face the source room and diffusing elements shall be installed in the
source room.
If the test element is intended to be openable, install it for the test in such a way that it can be opened
and closed in the normal manner, and open and close it before testing (see ISO 10140-1).
6.2 Full-size test opening
The size of the test element is determined by the full-size test opening of the laboratory test facility as
specified in ISO 10140-5.
The test element should be installed in a similar manner to the actual construction with careful
simulation of typical connections and sealing conditions at the perimeter and at all joints.
© ISO 2021 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO/FDIS 10140-2:2021(E)

The sound reduction index of twin leaf partitions is influenced by the position of the partition in relation
to the acoustic break in the test aperture, if present. Care should be taken in choosing whether the two
leaves are mounted on the same side or on different sides of the acoustic break (see ISO 10140-1).
The mounting conditions shall be stated in the test report.
6.3 Reduced-size test opening
Where only walls or floors having small surface areas are available, a smaller size is permissible if the
wavelength of free flexural (bending) waves at the lowest frequency considered is smaller than half
the minimum dimension of the test element. However, the smaller the test element, the more sensitiv
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 10140-2
ISO/TC 43/SC 2
Acoustique — Mesurage en
Secrétariat: DIN
laboratoire de l'isolation acoustique
Début de vote:
2021-01-26 des éléments de construction —
Vote clos le:
Partie 2:
2021-03-23
Mesurage de l'isolation au bruit aérien
Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 2: Measurement of airborne sound insulation
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 10140-2:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-2:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-2:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Installations et appareillage . 3
5 Mode opératoire d’essai et évaluation . 4
5.1 Mode opératoire général . 4
5.2 Champ acoustique dans la salle d’émission . 4
5.3 Traitement des données . 4
5.4 Expression des résultats . 5
6 Disposition d’essai . 5
6.1 Généralités . 5
6.2 Ouverture d’essai de grande dimension . 6
6.3 Ouverture d’essai de dimension réduite . 6
6.4 Éléments d’essai de dimension réduite . 6
6.5 Petits éléments techniques . 7
7 Limites de performance . 7
7.1 Ouvertures de grande dimension . 7
7.2 Ouvertures de dimension réduite . 8
8 Incertitude de mesure . 8
9 Rapport d’essai . 8
Annexe A (normative) Mesurage de la transmission acoustique par le mur de remplissage
et par toute construction latérale pour les ouvertures d’essai de petite dimension
ou de dimension réduite .10
Annexe B (informative) Formulaire pour l’expression des résultats .13
Bibliographie .15
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-2:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments, en collaboration avec le comité technique CEN/TC 126, Propriétés acoustiques
des éléments de construction et des bâtiments, conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10140-2:2010), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— à l’Article 3, mise à jour des termes et définitions;
— à l’Article 8, remplacement du titre par « Incertitude de mesure ».
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-2:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
L’ISO 10140-1 spécifie les règles d’application pour des éléments et produits particuliers, y compris
les exigences spécifiques relatives à la préparation et au montage des éléments d’essai, ainsi
qu’au fonctionnement et aux conditions d’essai. Le présent document et l’ISO 10140-3 contiennent
respectivement les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au bruit de
choc, et font référence à l’ISO 10140-4 et à l’ISO 10140-5, le cas échéant. Pour les éléments et produits
sans règle d’application spécifique décrite dans l’ISO 10140-1, il est possible d’appliquer le présent
document et l’ISO 10140-3. L’ISO 10140-4 comprend les techniques et processus fondamentaux de
mesurage. L’ISO 10140-5 concerne les exigences relatives aux installations et appareillages d’essai. Pour
la structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que l’ISO 10140-1 soit mise à jour avec les règles d’application relatives à d’autres produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie per- Objectif principal, contenu et utilisation Contenu détaillé
tinente de
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai Références appropriées à l’ISO 10140-2 et
approprié pour les éléments et les pro- à l’ISO 10140-3 et instructions spécifiques supplé-
duits. Pour certains types d’éléments/ mentaires pour les produits relatives:
produits, elle peut comporter des instruc-
— aux grandeurs spécifiques mesurées;
tions supplémentaires et plus spécifiques
— à la dimension de l’élément d’essai;
relatives aux grandeurs et à la dimension
de l’élément d’essai et relatives à la pré-
— aux conditions limites et de montage;
paration, au montage et aux conditions de
— au conditionnement, aux essais et aux condi-
fonctionnement. Lorsqu’aucun détail spé-
tions de fonctionnement;
cifique n’est inclus, les lignes directrices
générales sont conformes à l’ISO 10140-2
— aux précisions supplémentaires pour le rap-
et à l’ISO 10140-3.
port d’essai.
ISO 10140-2 Elle donne un mode opératoire relatif — Définitions des principales grandeurs mesu-
aux mesurages de l’isolation au bruit rées
aérien conformément à l’ISO 10140-4
— Montage général et conditions limites
et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle — Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec — Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-2:2021(F)

Tableau 1 (suite)
Partie per- Objectif principal, contenu et utilisation Contenu détaillé
tinente de
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif — Définitions des principales grandeurs mesu-
aux mesurages de l’isolation au bruit rées
de choc conformément à l’ISO 10140-
— Montage général et conditions limites
4 et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle
— Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec
— Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément à
l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et procé- — Définitions
dures fondamentales de mesurage confor-
— Gamme de fréquences
mément à l’ISO 10140-2 et à l’ISO 10140-3
ou les qualifications d’installation confor- — Positions du microphone
mément à l’ISO 10140-5. La majeure partie
— Mesurages du SPL (niveau de pression
du contenu est mise en œuvre par logiciel.
acoustique)
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par mesurage
de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 10140-2:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 2:
Mesurage de l'isolation au bruit aérien
1 Domaine d’application
Le présent document spécifie une méthode de mesure en laboratoire de l’isolation au bruit aérien
des produits de construction tels que les murs, planchers, portes, fenêtres, fermetures, éléments de
façade, façades, vitrage, petits éléments techniques, par exemple les dispositifs de transfert d’air,
bouches d’aération (bouches de ventilation), entrées d’air extérieures, conduits électriques, systèmes
d’étanchéité de passage, et des combinaisons, par exemple les murs ou planchers avec revêtements, les
plafonds suspendus ou les planchers flottants.
Les résultats d’essai peuvent être utilisés pour comparer les propriétés d’isolation acoustique des
éléments de construction, classer ces éléments selon leurs aptitudes d’isolation acoustique, aider à
concevoir des produits de construction nécessitant certaines propriétés acoustiques, et évaluer la
performance in situ dans les bâtiments complets.
Les mesurages sont effectués dans des installations d’essai en laboratoire dans lesquelles la transmission
acoustique par les voies latérales est supprimée. Les résultats des mesurages effectués conformément
au présent document ne sont pas directement applicables in situ sans tenir compte d’autres facteurs qui
influencent l’isolation acoustique, tels que la transmission latérale, les conditions limites et le facteur de
perte total.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 717-1, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 10140-1, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 1: Règles d’application pour produits particuliers
ISO 10140-4, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 4: Exigences et modes opératoires de mesurage
ISO 10140-5, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d’essai
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l’acoustique des
bâtiments — Partie 1: Isolation acoustique
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO/FDIS 10140-2:2021(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1
indice d’affaiblissement acoustique
R
dix fois le logarithme décimal du rapport de la puissance acoustique, W , incidente sur l’élément d’essai
1
à la puissance acoustique, W , rayonnée par l’élément d’essai vers l’autre face; exprimé par
2
W
1
R=10 lg (1)
W
2
Note 1 à l'article: R est exprimé en décibels.
Note 2 à l'article: Pour les mesurages en laboratoire utilisant la pression acoustique, l’indice d’affaiblissement
acoustique est calculé en utilisant:
S
RL=−L +10 lg (2)
12
A

L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission, en
1
décibels;
L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle de réception,
2
en décibels;
S est l’aire de l’ouverture d’essai dans laquelle l’élément d’essai est installé, en mètres carrés;
A est l’aire d’absorption acoustique équivalente dans la salle de réception, en mètres carrés.
Note 3 à l'article: La Formule (2) obtenue à partir de la Formule (1) suppose que les champs acoustiques sont
diffus et que le bruit rayonné dans la salle de réception est transmis uniquement par l’élément d’essai.
Note 4 à l'article: L’expression « affaiblissement de transmission acoustique » (TL) est également utilisée dans les
pays anglophones. Elle équivaut à l’« indice d’affaiblissement acoustique ».
Note 5 à l'article: Des grandeurs associées peuvent être présentées dans d’autres documents ou codes d’essai,
souvent en ajoutant des indices, c’est-à-dire R pour l’indice d’affaiblissement acoustique tel que mesuré par les
I
méthodes d’intensité, R pour l’indice d’affaiblissement acoustique par unité de longueur des fentes ou ΔR pour
s
l’amélioration de l’indice d’affaiblissement acoustique par les revêtements ou les plafonds suspendus.
3.2
indice d’affaiblissement acoustique apparent
R'
dix fois le logarithme décimal du rapport de la puissance acoustique, W , incidente sur un élément
1
d’essai à la puissance acoustique totale rayonnée dans la salle de réception lorsque, outre la puissance
acoustique, W , rayonnée par l’élément d’essai, la puissance acoustique, W , rayonnée par les éléments
2 3
voisins ou d’autres éléments, est significative; exprimé par
 W 
1
R′=10 lg (3)
 
WW+
 
23
Note 1 à l'article: R' est exprimé en décibels.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-2:2021(F)

Note 2 à l'article: En général, la puissance acoustique transmise dans la salle de réception se compose de la
somme de plusieurs éléments. Dans ce cas également, et en supposant que le champ acoustique soit suffisamment
diffus dans les deux salles, l’indice d’affaiblissement acoustique apparent est évalué à partir de la Formule (4).
S
R'=−LL +10 lg (4)
12
A
Ainsi, dans l’indice d’affaiblissement acoustique apparent, la puissance acoustique transmise dans
la salle de réception est liée à la puissance acoustique incidente sur l’élément d’essai comme dans la
Formule (2), indépendamment des conditions de transmission réelles
3.3
isolement acoustique normalisé d’un élément
D
n,e
isolement acoustique correspondant à une valeur de référence de l’aire d’absorption dans la salle de
réception avec transmission acoustique par le petit élément technique uniquement; exprimé par
A
 
0
DL=−L +10 lg (5)
 
n,e 12
A
 

L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission,
1
en décibels;
L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle de réception,
2
en décibels;
2
A est l’aire d’absorption de référence, en mètres carrés (en laboratoire, A = 10 m );
0 0
A est l’aire d’absorption équivalente dans la salle de réception, en mètres carrés.
Note 1 à l'article: D est exprimé en décibels.
n,e
Note 2 à l'article: Pour obtenir un meilleur rapport signal/bruit, il est possible d’effectuer des mesurages
simultanés sur plusieurs éléments. Dans ce cas, remplacer la Formule (5) par la Formule (6):
nA
 
0
DL=−L +10 lg (6)
n,e 12  
A
 

D est l’isolement acoustique normalisé d’un élément individuel;
n,e
n est le nombre d’éléments installés.
3.4
petit élément technique
2
élément de construction, à l’exclusion des fenêtres et des portes, d’une aire inférieure à 1 m , existant
dans un certain nombre de dimensions particulières et qui transmet le bruit entre deux salles
adjacentes, ou entre une salle et l’environnement extérieur, indépendamment de tous éléments de
construction contigus
4 Installations et appareillage
Les installations d’essai en laboratoire doivent être conformes aux exigences données dans l’ISO 10140-5.
L’appareillage utilisé pour générer le champ acoustique doit satisfaire aux exigences données dans
l’ISO 10140-5.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO/FDIS 10140-2:2021(F)

Les exigences relatives à l’appareillage utilisé pour mesurer le niveau acoustique et à son étalonnage,
sont spécifiées dans l’ISO 10140-5.
5 Mode opératoire d’essai et évaluation
5.1 Mode opératoire général
Deux salles horizontalement ou verticalement adjacentes sont utilisées, l’une étant désignée comme la
salle d’émission et l’autre la salle de réception. L’élément d’essai est monté dans une ouverture dans
la paroi qui sépare ces salles (voir Article 6). Dans la salle d’émission, un champ acoustique diffus est
généré par un haut-parleur mobile ou des haut-parleurs à deux positions fixes ou plus. Les niveaux
moyens de pression acoustique sont mesurés dans la salle d’émission et dans la salle de réception,
normalement dans la gamme de fréquences couvrant les bandes de tiers d’octave avec des fréquences
centrales de 100 Hz à 5 000 Hz (en option jusqu’à 50 Hz). L’aire d’absorption acoustique équivalente
dans la salle de réception est calculée à partir des mesurages de la durée de réverbération. Sur la base
de l’isolement acoustique entre les salles, les grandeurs décrites à l’Article 3 peuvent être évaluées
en tenant compte de l’aire d’absorption équivalente et, le cas échéant, de la dimension ou du nombre
d’éléments d’essai. Les modes opératoires utilisés pour déterminer les niveaux moyens de pression
acoustique corrigés du bruit de fond et la durée de réverbération sont spécifiés dans l’ISO 10140-4.
Aucune personne ne doit être présente dans la salle d’émission ou de réception pendant les mesurages
afin de ne pas modifier le champ acoustique.
Dans le cas des systèmes d’amélioration de l’isolation acoustique, tels que les revêtements ou les
doublages acoustiques, ce mode opératoire est répété pour l’élément de base et pour l’élément avec le
revêtement soumis à l’essai.
5.2 Champ acoustique dans la salle d’émission
La qualification du système de haut-parleur, le nombre et les positions des haut-parleurs ainsi que la
méthode de fonctionnement doivent être réalisés conformément à l’ISO 10140-5.
Lorsqu’une source sonore simple est utilisée dans deux positions ou plus, ces positions peuvent se
situer dans la même salle ou les mesurages peuvent être répétés en sens opposé, en changeant les salles
d’émission et de réception et en utilisant une ou plusieurs positions de la source dans chaque salle. Le
dernier cas n’est pas permis si l’élément d’essai a une surface sensiblement plus absorbante que l’autre
(voir 6.1).
Les positions de microphone dans la salle d’émission doivent être hors du champ acoustique direct de
la source et les caractéristiques de rayonnement des sources doivent être prises en compte lors de la
détermination des positions de microphone, tel que spécifié dans l’ISO 10140-4.
5.3 Traitement des données
Calculer l’indice d’affaiblissement acoustique ou l’isolement acoustique normalisé d’un élément (comme
défini à l’Article 3) à partir des niveaux moyens de pression acoustique mesurés (et au besoin, corrigés)
dans les salles et de la durée de réverbération mesurée, comme décrit dans l’ISO 10140-4.
S’il est nécessaire d’obtenir les indices d’affaiblissement acoustique ou l’isolement acoustique normalisé
d’un élément par bandes d’octave, ces valeurs doivent être calculées à partir des trois valeurs de bandes
de tiers d’octave dans chaque bande d’octave, en utilisant la Formule (7) ou la Formule (8):
3 −R /10
 1/3oct,n 
10
R =−10lg  (7)

oct
 
3
n=1 
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO/FDIS 10140-2:2021(F)

3 −D /10
 n,e,1/3oct,n 
10
D =−10lg  (8)

n,e,oct
 
3
n=1 
Effectuer tous les calculs avec l’exactitude appropriée et présenter les résultats finaux avec une
précision qui n’excède pas le 0,1 dB le plus proche.
L’évaluation de la valeur unique à partir des résultats obtenus dans les bandes de tiers d’octave doit
être effectuée conformément à l’ISO 717-1.
5.4 Expression des résultats
Pour la déclaration de l’isolation acoustique aux bruits aériens de l’élément d’essai, les résultats de
mesurage, R ou D , doivent être donnés en décibels à toutes les fréquences de mesurage dans les
n,e
bandes de tiers d’octave, à une décimale, et représentés sous forme de tableau et de courbe.
Dans le rapport d’essai, les graphiques doivent indiquer la valeur, en décibels, en fonction de la fréquence
sur une échelle logarithmique; les dimensions suivantes doivent être utilisées:
a) 5 mm pour une bande de tiers d’octave;
b) 20 mm pour 10 dB.
Il est préférable d’utiliser un formulaire de rapport d’essai conforme à celui de l’Annexe B. Dans cette
version succincte du rapport d’essai, consigner toutes les informations importantes qui concernent
l’élément d’essai, le mode opératoire d’essai et les résultats d’essai.
6 Disposition d’essai
6.1 Généralités
Les exigences générales relatives à la préparation, au séchage/durcissement, à l’installation et au
montage de l’élément d’essai sont décrites dans le présent article. Pour les types spécifiques d’éléments
et de produits, des spécifications détaillées peuvent être données dans des documents connexes;
par exemple, les codes d’essai sont traités dans l’ISO 10140-1.
L’élément d’essai peut être des différents types suivants [a) à e)].
a) L’élément d’essai peut avoir des dimensions susceptibles d’occuper la totalité de l’ouverture d’essai
disponible (par exemple, mur de brique, plancher en bois). Dans ce cas, il doit être conforme à 6.2
(élément d’essai dans la grande ouverture d’essai).
b) L’élément d’essai peut être du même type que celui indiqué en a), mais plus petit, à condition qu’il
satisfasse aux exigences de 6.3.
c) Les dimensions de l’élément d’essai peuvent être fixes et inférieures à l’ouverture d’essai
(par exemple, portes, fenêtres, vitres de fenêtre et panneaux). Dans ce cas, il doit satisfaire aux
exigences de 6.4.
d) L’élément d’essai peut être de petite dimension et ses dimensions mal définies (par exemple,
dispositifs de transfert d’air et entrées d’air extérieures). Dans ce cas, il doit être conforme à 6.5.
e) L’élément d’essai considéré peut être relié à un élément de base mur/plancher, par exemple
revêtement mural, plancher flottant, cadre de fenêtre et matériau
...
