Standards Content (Sample)

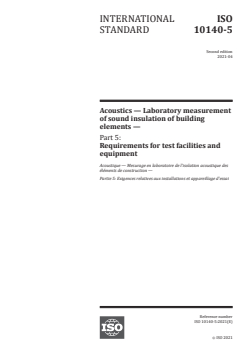

INTERNATIONAL ISO
STANDARD 10140-5
Second edition
2021-04
Acoustics — Laboratory measurement
of sound insulation of building
elements —
Part 5:
Requirements for test facilities and
equipment
Acoustique — Mesurage en laboratoire de l'isolation acoustique des
éléments de construction —
Partie 5: Exigences relatives aux installations et appareillage d'essai
Reference number
ISO 10140-5:2021(E)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 10140-5:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 10140-5:2021(E)

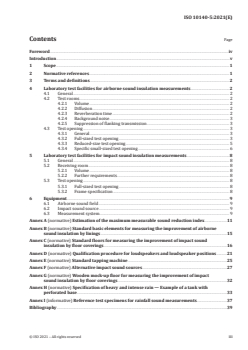

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Laboratory test facilities for airborne sound insulation measurements .2
4.1 General . 2
4.2 Test rooms . 2
4.2.1 Volume . 2
4.2.2 Diffusion . 2
4.2.3 Reverberation time . 2
4.2.4 Background noise . . 3
4.2.5 Suppression of flanking transmission . 3
4.3 Test opening . 3
4.3.1 General. 3
4.3.2 Full-sized test opening . 3
4.3.3 Reduced-size test opening . 5
4.3.4 Specific small-sized test opening . 6
5 Laboratory test facilities for impact sound insulation measurements .8
5.1 General . 8
5.2 Receiving room . 8
5.2.1 Volume . 8
5.2.2 Further requirements . 8
5.3 Test opening . 8
5.3.1 Full-sized test opening . 8
5.3.2 Frame specification . 8
6 Equipment . 9
6.1 Airborne sound field . 9
6.2 Impact sound source . 9
6.3 Measurement system. 9
Annex A (normative) Estimation of the maximum measurable sound reduction index .11
Annex B (normative) Standard basic elements for measuring the improvement of airborne
sound insulation by linings .15
Annex C (normative) Standard floors for measuring the improvement of impact sound
insulation by floor coverings .16
Annex D (normative) Qualification procedure for loudspeakers and loudspeaker positions .21
Annex E (normative) Standard tapping machine .25
Annex F (normative) Alternative impact sound sources .27
Annex G (normative) Wooden mock-up floor for measuring the improvement of impact
sound insulation by floor coverings .32
Annex H (normative) Specification of heavy and intense rain — Example of a tank with
perforated base .33
Annex I (informative) Reference test specimens for rainfall sound measurements .37
Bibliography .39
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 10140-5:2021(E)

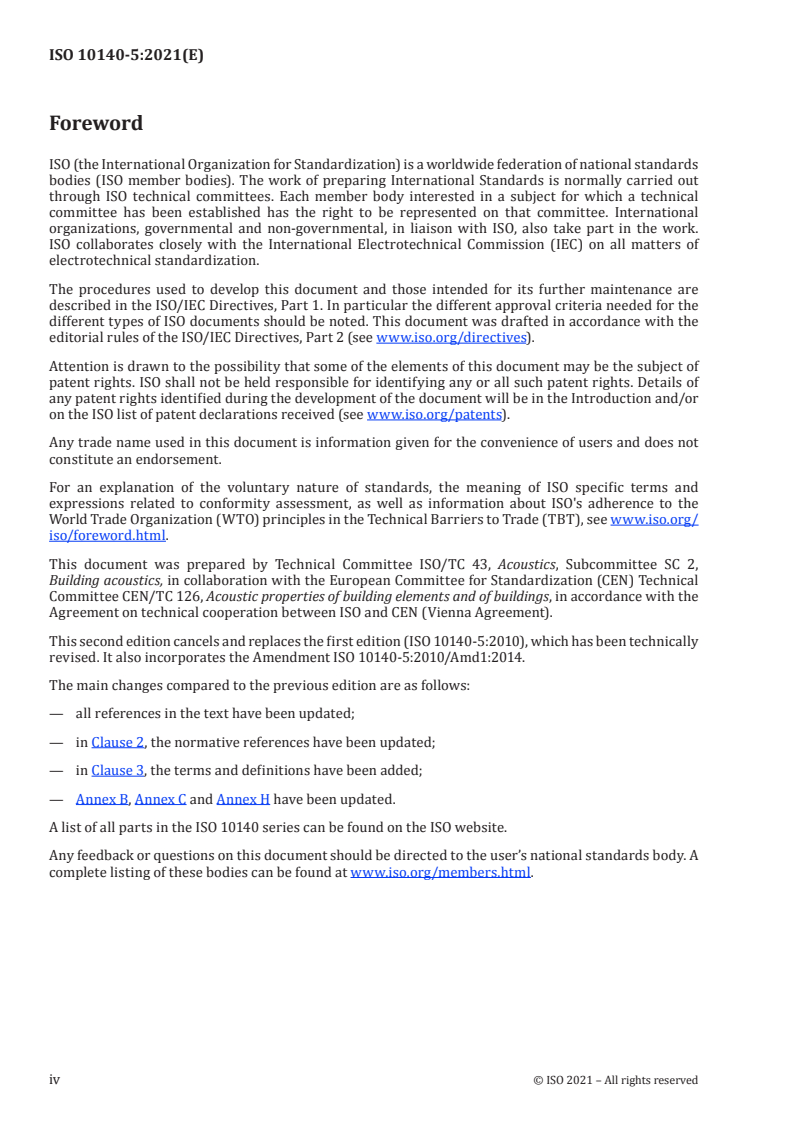

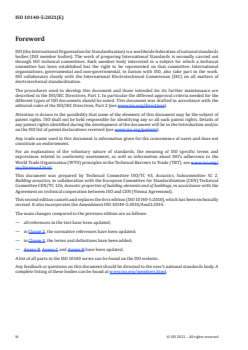

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2,
Building acoustics, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 10140-5:2010), which has been technically
revised. It also incorporates the Amendment ISO 10140-5:2010/Amd1: 2014.
The main changes compared to the previous edition are as follows:
— all references in the text have been updated;
— in Clause 2, the normative references have been updated;
— in Clause 3, the terms and definitions have been added;
— Annex B, Annex C and Annex H have been updated.
A list of all parts in the ISO 10140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 10140-5:2021(E)

Introduction
ISO 10140 (all parts) concerns laboratory measurement of the sound insulation of building elements
(see Table 1).
ISO 10140-1 specifies the application rules for specific elements and products, including specific
requirements for the preparation and mounting of the test specimens, and for the operating and test
conditions. ISO 10140-2 and ISO 10140-3 contain the general procedures for airborne and impact sound
insulation measurements, respectively, and refer to ISO 10140-4 and this document where appropriate.
For elements and products without a specific application rule described in ISO 10140-1, it is possible
to apply ISO 10140-2 and ISO 10140-3. ISO 10140-4 contains basic measurement techniques and
processes. This document contains requirements for test facilities and equipment. For the structure of
ISO 10140 (all parts), see Table 1.
ISO 10140 (all parts) was developed to improve the layout for laboratory measurements, ensure
consistency and simplify future changes and additions regarding mounting conditions of test elements
in laboratory and field measurements. ISO 10140 (all parts) aims at presenting a well-written and
arranged format for laboratory measurements.
ISO 10140-1 is planned to be updated with application rules for other products.
Table 1 — Structure and contents of ISO 10140 (all parts)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-1 It indicates the appropriate test procedure Appropriate references to ISO 10140-2 and
for elements and products. For certain types ISO 10140-3 and product-related, specific and
of element/product, it can contain addi- additional instructions on:
tional and more specific instructions about
— specific quantities measured;
quantities and test element size and about
— size of test element;
preparation, mounting and operating condi-
tions. Where no specific details are includ-
— boundary and mounting conditions;
ed, the general guidelines are according to
ISO 10140-2 and ISO 10140-3. — conditioning, testing and operating conditions;
— additional specifics for test report.
ISO 10140-2 It gives a procedure for airborne sound insu- — Definitions of main quantities measured
lation measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements
— Test report (general points)
are carried out according to ISO 10140-1, if
available.
ISO 10140-3 It gives a procedure for impact sound insula- — Definitions of main quantities measured
tion measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently — General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements — Test report (general points)
are carried out according to ISO 10140-1, if
available.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 10140-5:2021(E)

Table 1 (continued)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-4 It gives all the basic measurement techniques — Definitions
and processes for measurement according
— Frequency range
to ISO 10140-2 and ISO 10140-3 or facility
qualifications according to ISO 10140-5. Much
— Microphone positions
of the content is implemented in software.
— SPL measurements
— Averaging, space and time
— Correction for background noise
— Reverberation time measurements
— Loss factor measurements
— Low-frequency measurements
— Radiated sound power by velocity measurement
ISO 10140-5 It specifies all information needed to design, Test facilities, design criteria:
construct and qualify the laboratory facility,
— volumes, dimensions;
its additional accessories and measurement
— flanking transmission;
equipment (hardware).
— laboratory loss factor;
— maximum achievable sound reduction index;
— reverberation time;
— influence of lack of diffusivity in the laboratory.
Test openings:
— standard openings for walls and floors;
— other openings (windows, doors, small tech-
nical elements);
— filler walls in general.
Requirements for equipment:
— loudspeakers, number, positions;
— tapping machine and other impact sources;
— measurement equipment.
Reference constructions:
— basic elements for airborne and impact insu-
lation improvement;
— corresponding reference performance curves.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 10140-5:2021(E)
Acoustics — Laboratory measurement of sound insulation
of building elements —
Part 5:
Requirements for test facilities and equipment
1 Scope
This document specifies laboratory test facilities and equipment for sound insulation measurements of
building elements, such as:
— components and materials;
— building elements;
— technical elements (small building elements);
— sound insulation improvement systems.
It is applicable to laboratory test facilities with suppressed radiation from flanking elements and
structural isolation between source and receiving rooms.
This document specifies qualification procedures for use when commissioning a new test facility
with equipment for sound insulation measurements. It is intended that these procedures be repeated
periodically to ensure that there are no issues with the equipment and the test facility.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in
ordinary rooms
ISO 9052-1:1989, Acoustics — Determination of dynamic stiffness — Part 1: Materials used under floating
floors in dwellings
ISO 10140-1, Acoustics — Laboratory measurement of sound insulation of building elements — Part 1:
Application rules for specific products
ISO 10140-2, Acoustics — Laboratory measurement of sound insulation of building elements — Part 2:
Measurement of airborne sound insulation
ISO 10140-3, Acoustics — Laboratory measurement of sound insulation of building elements — Part 3:
Measurement of impact sound insulation
ISO 10140-4, Acoustics — Laboratory measurement of sound insulation of building elements — Part 4:
Measurement procedures and requirements
IEC 60942:2017, Electroacoustics — Sound calibrators
IEC 61260-1, Electroacoustics — Octave-band and fractional-octave-band filters — Part 1: Specifications
IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 10140-5:2021(E)

IEC 61672-2, Electroacoustics — Sound level meters — Part 2: Pattern evaluation tests
IEC 61672-3, Electroacoustics — Sound level meters — Part 3: Periodic tests
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Laboratory test facilities for airborne sound insulation measurements
4.1 General
The laboratory test facility shall consist of two adjacent reverberant rooms with a test opening between
them, in which the test element is inserted.
The area of the test opening can vary depending on the type of test element. This document defines
full-sized test openings, a specific small-sized test opening and alternative reduced-size test openings.
For measurement of the improvement of sound reduction index by acoustical linings, these rooms shall
be separated by a standard basic element on which the lining under test is installed, in accordance with
Annex B.
4.2 Test rooms
4.2.1 Volume
3
The volumes of the test rooms shall be at least 50 m . Volumes and corresponding dimensions of the
two test rooms should not be exactly the same. A difference of at least 10 % in room volumes and in the
linear dimensions is recommended.
Choose the ratios of the room dimensions such that the eigenmode frequencies in the low-frequency
bands are spaced as uniformly as possible.
When measuring the sound insulation of walls or floors, theoretical calculation as well as experiments
have indicated that the test element should cover a total partition wall or ceiling of the test room, i.e.
the test opening should extend from wall to wall and from floor to ceiling. In such a case, a volume of
3 3
50 m to 60 m is appropriate in view of the recommended size of the test opening.
4.2.2 Diffusion
Large variations of the sound pressure level in the room indicate the presence of dominating strong
standing waves. In this case, diffusing elements shall be installed in the rooms. The positioning and
number of diffusing elements should be arranged in such a way that the sound reduction index is not
influenced when further diffusing elements are installed.
NOTE For some kinds of test element, as for elements with one surface significantly more absorbent than the
other (see ISO 10140-2), the installation of diffusing elements is mandatory.
4.2.3 Reverberation time
The reverberation time in the rooms under normal test conditions (with negligible absorption by the
test element) should not be excessively long or short. When the reverberation time at frequencies at
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 10140-5:2021(E)

and above 100 Hz exceeds 2 s or is less than 1 s, check whether the measured sound reduction index
depends on the reverberation time. When such a dependence is found, even with diffusers in the rooms,
the rooms shall be modified to adjust the reverberation time, T, such that:
23/
1≤≤TV25()/ 0 (1)
where
V is the value of the room volume, in cubic metres;
T is the reverberation time, in seconds.
Measurement of the reverberation time is specified in ISO 10140-4.
4.2.4 Background noise
The background noise level in the receiving room shall be sufficiently low to permit measurements of
the sound transmitted from the source room, considering the power output in the source room and the
sound insulation of the test elements for which the laboratory is intended (see ISO 10140-4:2021, 4.3).
4.2.5 Suppression of flanking transmission
In laboratory test facilities designed for measuring the sound reduction index, the sound transmitted
by any indirect path should be negligible compared with the sound transmitted through the test
element. One approach to achieve this in such facilities is to provide sufficient structural isolation
between source and receiving rooms. Another approach is to cover all surfaces of both rooms with
linings that reduce the flanking transmission in such a way that the requirements on room volumes and
reverberation times are still met.
Annex A specifies the methods to be used for estimating the maximum achievable sound reduction
index, R´ , which is determined by indirect paths.
max
4.3 Test opening
4.3.1 General
A horizontal and a vertical full-sized test opening, as well as a specific vertical small-sized test opening
are defined. Other reduced-size test openings may be applied under certain restrictions.
4.3.2 Full-sized test opening
4.3.2.1 General
2 2
The area of the full-sized test opening shall be approximately 10 m for walls, and between 10 m and
2
20 m for floors, with the length of the shorter edge being not less than 2,3 m for both walls and floors.
4.3.2.2 General frame specification
The measured sound reduction index of a test element can be affected by the connections to the
laboratory structure surrounding the element. The mass ratio of the tested structure to the surrounding
2
structure should be taken into consideration. For tests on lightweight structures (m < 150 kg/m ),
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO 10140-5:2021(E)

there are no special requirements to be taken into account. For heavier structures under test, it should
be ensured that the loss factor, η, of the test element is not less than that given by Formula (2):
03,
η =+00, 1 (2)
min
f
where f is the test frequency value, in hertz.
To check this requirement, use as the test element a brick or block wall having a mass of (400 ± 40) kg/
2
m plastered on one side. Measurement of the loss factor is specified in ISO 10140-4.
4.3.2.3 Specific requirements on the frame for lightweight double-leaf partitions
With lightweight double-leaf partitions, the sound reduction index is affected by vibration transmission
between the wall leaves via the frame of the test opening (see Figure 1). This is influenced by the
mounting conditions in the laboratory test opening and by the material properties and dimensions of
the frame(s). Vibration transmission between the coupled structures of the partition itself (e.g. common
or coupled studs) is dependent on the specific construction of the partition and is a property of the test
element itself. This vibration transmission is not treated in this document.
In order to improve the reproducibility of the sound reduction index between laboratories for walls,
guidance is given for the mass per unit area of the frame of the test opening. If there is an acoustic break
in the laboratory test opening, the frame on one side of that break should be considered. The mass per
unit area of the frame shall be much larger than the mass per unit area of the heaviest leaf of the double
partition. The ratio of the mass per unit area of the heaviest leaf of the double partition to that of the
frame of the test opening shall be at least 1:6. The minimum thickness of the frame should be 100 mm
3
and the minimum depth should be 200 mm. The frame shall have a density of at least 2 000 kg/m .
2
The cross-sectional surface mass shall be more than 450 kg/m . In addition, the frame(s) shall consist
of a homogeneous, massive construction, such as dense concrete or masonry. Wood or metal frames
connecting the two leaves shall not be used.
The surface mass per unit area is calculated from the density, ρ, and the thickness, t, of the elements, as
shown in Figure 2, using Formulae (3) and (4):

mt=ρ (3)
LL L
where
m′ is the mass per unit area of the test facility wall, in kilograms per square metre;
L
ρ is the density of the test facility wall, in kilograms per cubic metre;
L
t is the thickness of the test facility wall, in metres.
L
mt′ =ρ (4)
ee e
where
m′
is the mass per unit area of the element, in kilograms per square metre;
e
ρ is the density of the element, in kilograms per cubic metre;
e
t is the thickness of the element, in metres.
e

4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 10140-5:2021(E)

Key
1 frame of the test opening
Figure 1 — Vibration transmission across the border frame of the test opening
Key
1 test facility wall
2 element under test
t thickness of the test facility wall
˪
t thickness of the test element
e
Figure 2 — Determination of the mass per unit area of the elements
4.3.3 Reduced-size test opening
The test opening may have a reduced area:
a) if the test element area is smaller than the full-sized test opening;
b) if special acoustical conditions are met on the test element;
c) if the test element is a small technical element.
© ISO 2021 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO 10140-5:2021(E)

Reduced-size test openings are specified in ISO 10140-1 and ISO 10140-2.
4.3.4 Specific small-sized test opening
Specific small-sized test openings are 1 250 mm in width and 1 500 mm in height, with an allowable
tolerance on each dimension of ±50 mm, preferably maintaining the same aspect ratio. The test opening
has a maximum depth of 500 mm, with staggered niches with a reflective finish. The larger niche is
60 mm to 65 mm wider at the sides and the top only.
The wall with the test opening is constructed from two walls of about equal thickness made of concrete,
3
plastered bricks or similar material with a density of at least 1 800 kg/m . The gap between the two
walls is filled with mineral wool and shall be covered with an airtight reflecting resilient material. Care
should be taken to ensure that the resilient material does not add flanking transmission by coupling the
two walls. This wall may be a filler wall in the full-sized test opening.
A vertical and a horizontal section are shown in Figure 3 with a detail of the gap as an example of the
test opening within the specifications given. The dimensions of the niches in the horizontal section
shall be the same as in the vertical section.
The minimum distance between the small-sized test opening and any wall, floor or ceiling of either
room shall be 500 mm. The opening should not be symmetrical in the separating wall.
6 © ISO 2021 – All rights reserved

---------------------- Page: 12 ----------------------
ISO 10140-5:2021(E)

Dimensions in millimetres
Key
1 mineral wool
...

NORME ISO
INTERNATIONALE 10140-5
Deuxième édition
2021-04
Acoustique — Mesurage en
laboratoire de l'isolation acoustique
des éléments de construction —
Partie 5:
Exigences relatives aux installations et
appareillage d'essai
Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 5: Requirements for test facilities and equipment
Numéro de référence
ISO 10140-5:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 10140-5:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10140-5:2021(F)

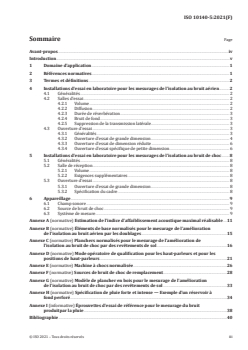

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Installations d’essai en laboratoire pour les mesurages de l’isolation au bruit aérien .2
4.1 Généralités . 2
4.2 Salles d’essai . 2
4.2.1 Volume . 2
4.2.2 Diffusion . 2
4.2.3 Durée de réverbération . 3
4.2.4 Bruit de fond . 3
4.2.5 Suppression de la transmission latérale. 3
4.3 Ouverture d’essai . 3
4.3.1 Généralités . 3
4.3.2 Ouverture d’essai de grande dimension . 4
4.3.3 Ouverture d’essai de dimension réduite . 6
4.3.4 Ouverture d’essai spécifique de petite dimension . 6
5 Installations d’essai en laboratoire pour les mesurages de l’isolation au bruit de choc .8
5.1 Généralités . 8
5.2 Salle de réception. 8
5.2.1 Volume . 8
5.2.2 Exigences supplémentaires . 8
5.3 Ouverture d’essai . 8
5.3.1 Ouverture d’essai de grande dimension . 8
5.3.2 Spécification du cadre . 8
6 Appareillage . 9
6.1 Champ sonore . 9
6.2 Source de bruit de choc . 9
6.3 Système de mesure . 9
Annexe A (normative) Estimation de l’indice d’affaiblissement acoustique maximal réalisable .11
Annexe B (normative) Éléments de base normalisés pour le mesurage de l’amélioration
de l’isolation au bruit aérien par les doublages .15
Annexe C (normative) Planchers normalisés pour le mesurage de l’amélioration de
l’isolation au bruit de choc par des revêtements de sol .16
Annexe D (normative) Mode opératoire de qualification pour les haut-parleurs et pour les
positions de haut-parleurs .21
Annexe E (normative) Machine à chocs normalisée .26
Annexe F (normative) Sources de bruit de choc de remplacement .28
Annexe G (normative) Modèle de plancher en bois pour le mesurage de l’amélioration
de l’isolation au bruit de choc par des revêtements de sol .33
Annexe H (normative) Spécification de pluie forte et intense — Exemple d’un réservoir à
fond perforé .34
Annexe I (informative) Éprouvettes d’essai de référence pour le mesurage du bruit
produitpar la pluie .38
Bibliographie .40
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10140-5:2021(F)

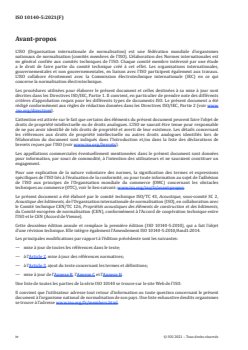

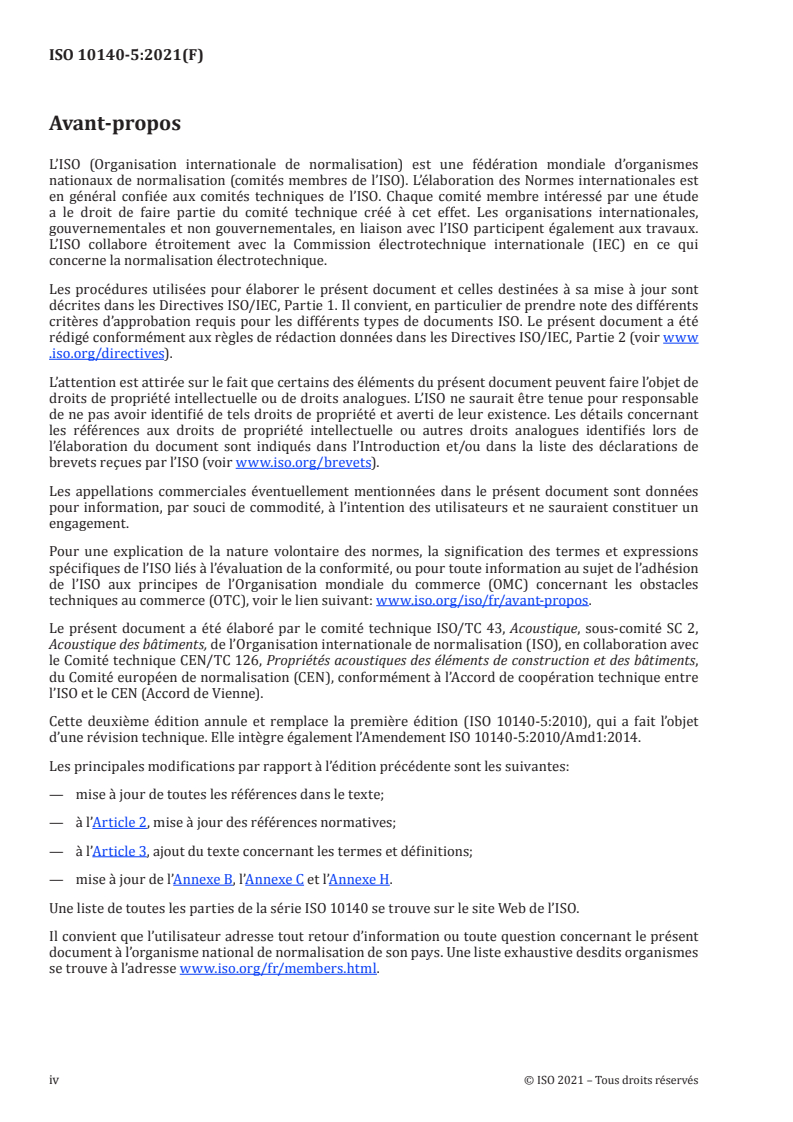

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments, de l’Organisation internationale de normalisation (ISO), en collaboration avec
le Comité technique CEN/TC 126, Propriétés acoustiques des éléments de construction et des bâtiments,
du Comité européen de normalisation (CEN), conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10140-5:2010), qui a fait l’objet
d’une révision technique. Elle intègre également l’Amendement ISO 10140-5:2010/Amd1: 2014.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— à l’Article 3, ajout du texte concernant les termes et définitions;
— mise à jour de l’Annexe B, l’Annexe C et l’Annexe H.
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 10140-5:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
L’ISO 10140-1 spécifie les règles d’application pour des éléments et produits particuliers, y compris
les exigences spécifiques relatives à la préparation et au montage des éprouvettes d’essai, ainsi qu’au
fonctionnement et aux conditions d’essai. L’ISO 10140-2 et l’ISO 10140-3 contiennent respectivement
les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au bruit de choc, et font
référence à l’ISO 10140-4 et au présent document, le cas échéant. Pour les éléments et produits sans
règle d’application spécifique décrite dans l’ISO 10140-1, il est possible d’appliquer l’ISO 10140-2
et l’ISO 10140-3. L’ISO 10140-4 comprend les techniques et processus fondamentaux de mesurage.
Le présent document concerne les exigences relatives aux installations et appareillages d’essai. Pour la
structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que l’ISO 10140-1 soit mise à jour avec les règles d’application relatives à d’autres produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie Objectif principal, Contenu détaillé
pertinente de contenu et utilisation
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai Références appropriées à l’ISO 10140-2 et
approprié pour les éléments et les produits. à l’ISO 10140-3 et instructions spécifiques
Pour certains types d’éléments/de produits, supplémentaires pour les produits relatives:
elle peut comporter des instructions
— aux grandeurs spécifiques mesurées;
supplémentaires et plus spécifiques
— à la dimension de l’élément d’essai;
relatives aux grandeurs et à la dimension
de l’élément d’essai et relatives à la
— aux conditions limites et de montage;
préparation, au montage et aux conditions
— au conditionnement, aux essais et aux
de fonctionnement. Lorsqu’aucun détail
conditions de fonctionnement;
spécifique n’est inclus, les lignes directrices
générales sont conformes à l’ISO 10140-2 et
— aux précisions supplémentaires pour le
à l’ISO 10140-3.
rapport d’essai.
ISO 10140-2 Elle donne un mode opératoire relatif — Définitions des principales grandeurs
aux mesurages de l’isolation au bruit mesurées
aérien conformément à l’ISO 10140-4 et
— Montage général et conditions limites
à l’ISO 10140-5. Pour les produits sans
règle d’application spécifique, elle est — Mode opératoire général de mesurage
suffisamment complète et générale pour
— Traitement des données
permettre l’exécution des mesurages.
Toutefois, pour les produits avec des — Rapport d’essai (points généraux)
règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 10140-5:2021(F)

Partie Objectif principal, Contenu détaillé
pertinente de contenu et utilisation
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif — Définitions des principales grandeurs
aux mesurages de l’isolation au bruit de mesurées
choc conformément à l’ISO 10140-4 et
— Montage général et conditions limites
à l’ISO 10140-5. Pour les produits sans
règle d’application spécifique, elle est
— Mode opératoire général de mesurage
suffisamment complète et générale pour
— Traitement des données
permettre l’exécution des mesurages.
Toutefois, pour les produits avec des
— Rapport d’essai (points généraux)
règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et — Définitions
procédures fondamentales de mesurage
— Gamme de fréquences
conformément à l’ISO 10140-2 et
à l’ISO 10140-3 ou les qualifications — Positions du microphone
d’installation conformément à l’ISO 10140-
— Mesurages du SPL (niveau de pression
5. La majeure partie du contenu est mise
acoustique)
en œuvre par logiciel.
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par
mesurage de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 10140-5:2021(F)

TTabableleaauu 1 1 ((ssuuiitte)e)
Partie Objectif principal, Contenu détaillé
pertinente de contenu et utilisation
l’ISO 10140
ISO 10140-5 Elle spécifie toutes les informations Installations d’essai, critères de conception:
nécessaires pour concevoir, construire
— volumes, dimensions;
et qualifier l’installation du laboratoire,
ses accessoires supplémentaires et
— transmission latérale;
équipements de mesure (matériel).
— facteur de perte en laboratoire;
— indice maximal d’affaiblissement acoustique
réalisable;
— durée de réverbération;
— influence du manque de diffusivité en
laboratoire.
Ouvertures d’essai:
— ouvertures normalisées pour les murs et
planchers;
— autres ouvertures (fenêtres, portes, petits
éléments techniques);
— murs de remplissage en général.
Exigences relatives aux équipements:
— haut-parleurs, nombre, positions;
— machine à chocs et autres sources de choc;
— équipements de mesure.
Constructions de référence:
— éléments de base pour l’amélioration de
l’isolation au bruit aérien et au bruit de choc;
— courbes de performance de référence
correspondantes.
© ISO 2021 – Tous droits réservés vii

---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 10140-5:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 5:
Exigences relatives aux installations et appareillage d'essai
1 Domaine d’application
Le présent document spécifie les installations et l’appareillage d’essai en laboratoire pour les mesurages
de l’isolation acoustique des éléments de construction, tels que:
— les composants et matériaux;
— les éléments de construction;
— les éléments techniques (petits éléments de construction);
— les systèmes d’amélioration de l’isolation acoustique.
Il s’applique aux installations d’essai en laboratoire avec suppression du rayonnement des éléments
latéraux et isolation structurale entre les salles d’émission et de réception.
Le présent document spécifie les modes opératoires de qualification destinés à être utilisés pour la
mise en œuvre d’une nouvelle installation d’essai avec l’appareillage pour les mesurages de l’isolation
acoustique. Il est prévu que ces modes opératoires soient répétés périodiquement pour s’assurer que
l’appareillage et l’installation d’essai ne posent aucun problème.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 3382-2, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires
ISO 9052-1:1989, Acoustique — Détermination de la raideur dynamique — Partie 1: Matériaux utilisés sous
les dalles flottantes dans les bâtiments d’habitation
ISO 10140-1, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 1: Règles d’application pour produits particuliers
ISO 10140-2, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 2: Mesurage de l’isolation au bruit aérien
ISO 10140-3, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 3: Mesurage de l’isolation au bruit de choc
ISO 10140-4, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 4: Exigences et modes opératoires de mesurage
IEC 60942:2017, Électroacoustique — Calibreurs acoustiques
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 8 ----------------------
ISO 10140-5:2021(F)

IEC 61260-1, Électroacoustique — Filtres de bande d’octave et de bande d’une fraction d’octave — Partie 1:
Spécifications
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications
IEC 61672-2, Électroacoustique — Sonomètres — Partie 2: Essais d’évaluation d’un modèle
IEC 61672-3, Électroacoustique — Sonomètres — Partie 3: Essais périodiques
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
4 Installations d’essai en laboratoire pour les mesurages de l’isolation au
bruit aérien
4.1 Généralités
L’installation d’essai en laboratoire doit comprendre deux salles réverbérantes adjacentes avec une
ouverture d’essai entre elles dans laquelle l’élément d’essai est inséré.
L’aire de l’ouverture d’essai peut varier selon le type d’élément d’essai. Le présent document définit
des ouvertures d’essai totales, une ouverture d’essai spécifique de petite dimension et des ouvertures
d’essai de remplacement de dimension réduite.
Pour le mesurage de l’amélioration de l’indice d’affaiblissement acoustique par doublages acoustiques,
ces salles doivent être séparées par un élément de base normalisé sur lequel le doublage soumis à l’essai
est installé, conformément à l’Annexe B.
4.2 Salles d’essai
4.2.1 Volume
3
Les salles d’essai doivent avoir un volume d’au moins 50 m . Il convient que les volumes et les dimensions
correspondantes des deux salles d’essai ne soient pas absolument identiques. Il est recommandé que le
volume des deux salles et leurs dimensions linéaires diffèrent d’au moins 10 %.
Choisir les rapports des dimensions de chaque salle de sorte que les fréquences propres, dans les bandes
de basses fréquences, soient espacées aussi uniformément que possible.
Les calculs théoriques aussi bien que les expériences ont montré qu’il convient que, lors de mesurages
de l’isolation acoustique des murs ou des planchers, l’élément d’essai couvre la totalité du mur de
séparation ou du plafond de la salle d’essai, c’est-à-dire qu’il convient que l’ouverture d’essai s’étende
3 3
d’un mur à l’autre et du plancher au plafond. Dans ce cas, un volume de 50 m à 60 m est approprié
compte tenu des dimensions recommandées pour l’ouverture d’essai.
4.2.2 Diffusion
De grandes variations du niveau de pression acoustique dans la salle indiquent la présence de fortes
ondes stationnaires dominantes. Dans ce cas, des éléments diffusants doivent être installés dans les
salles. Il convient d’évaluer expérimentalement le nombre d’éléments nécessaires et leur position avec
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 10140-5:2021(F)

comme objectif que l’indice d’affaiblissement acoustique cesse d’être influencé lorsque des éléments
diffusants supplémentaires sont installés.
NOTE Pour certains types d’éléments d’essai, comme pour les éléments dont une surface est sensiblement
plus absorbante que l’autre (voir l’ISO 10140-2), l’installation d’éléments diffusants est obligatoire.
4.2.3 Durée de réverbération
Il convient que la durée de réverbération dans les salles dans des conditions d’essai normales
(avec absorption négligeable par l’élément d’essai) ne soit ni trop longue ni trop courte. Lorsque la
durée de réverbération aux fréquences égales et supérieures à 100 Hz dépasse 2 s, ou est inférieure
à 1 s, déterminer si l’indice d’affaiblissement acoustique mesuré dépend de la durée de réverbération.
Si tel est le cas, même en présence de diffuseurs dans les salles, celles-ci doivent être modifiées pour
ajuster la durée de réverbération, T, de telle manière que:
23/
1≤≤TV25()/ 0 (1)

V est la valeur du volume de la salle, en mètres cubes;
T est la durée de réverbération, en secondes.
Le mesurage de la durée de réverbération est spécifié dans l’ISO 10140-4.
4.2.4 Bruit de fond
Le niveau du bruit de fond dans la salle de réception doit être suffisamment bas pour permettre des
mesurages du bruit transmis depuis la salle d’émission, compte tenu de la puissance émise dans la
salle d’émission et de l’isolation acoustique des éléments d’essai pour lesquels le laboratoire est prévu
(voir l’ISO 10140-4:2021, 4.3).
4.2.5 Suppression de la transmission latérale
Dans des installations d’essai en laboratoire conçues pour le mesurage de l’indice d’affaiblissement
acoustique, il convient que le bruit transmis par une quelconque voie indirecte soit négligeable par
rapport au bruit transmis par l’élément d’essai. Un moyen pour obtenir cela dans de telles installations
est de réaliser une isolation de la structure suffisante entre les salles d’émission et de réception.
Une autre méthode consiste à couvrir toutes les surfaces des deux salles d’un doublage qui réduit la
transmission latérale de sorte que les exigences relatives aux volumes de la salle et aux durées de
réverbération soient toujours satisfaites.
L’Annexe A spécifie les méthodes à utiliser pour estimer l’indice d’affaiblissement acoustique maximal
réalisable, R´ , qui est déterminé par des voies indirectes.
max
4.3 Ouverture d’essai
4.3.1 Généralités
Une ouverture d’essai de grande dimension horizontale et verticale ainsi qu’une ouverture d’essai
verticale spécifique de petite dimension sont définies. D’autres ouvertures d’essai de dimension réduite
peuvent être appliquées avec certaines restrictions.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 10 ----------------------
ISO 10140-5:2021(F)

4.3.2 Ouverture d’essai de grande dimension
4.3.2.1 Généralités
2
L’aire de l’ouverture d’essai de grande dimension doit être approximativement de 10 m pour les murs, et
2 2
comprise entre 10 m et 20 m pour les planchers, avec la plus courte longueur d’arête d’au moins 2,3 m
pour les murs et pour les planchers.
4.3.2.2 Spécification du cadre général
L’indice d’affaiblissement acoustique mesuré d’un élément d’essai peut être affecté par les raccordements
à la structure de laboratoire qui entoure l’élément. Il convient de tenir compte du rapport de la masse
de la structure soumise à l’essai à celle de la structure environnante. Pour l’essai de structures légères
2
(m < 150 kg/m ), il n’y a aucune exigence particulière à prévoir. Pour des structures plus lourdes
soumises à l’essai, il convient de s’assurer que le facteur de perte, η, de l’élément d’essai n’est pas
inférieur à celui obtenu par la Formule (2):
03,
η =+00, 1 (2)
min
f
où f est la fréquence d’essai, en hertz.
Pour vérifier cette exigence, utiliser comme élément d’essai un mur de briques ou de parpaings, dont
2
une face est enduite de plâtre, et ayant une masse surfacique de (400 ± 40) kg/m . Le mesurage du
facteur de perte est spécifié dans l’ISO 10140-4.
4.3.2.3 Exigences spécifiques relatives au cadre de cloisons légères à double ossature
Avec des cloisons légères à double ossature, l’indice d’affaiblissement acoustique est affecté par la
transmission vibratoire entre les panneaux de paroi par le cadre de l’ouverture d’essai (voir Figure 1).
Cela est influencé par les conditions de montage dans l’ouverture d’essai en laboratoire et par les
propriétés des matériaux et les dimensions du ou des cadres. La transmission vibratoire entre les
structures couplées de la paroi proprement dite (par exemple, montants communs ou couplés) dépend
de la construction spécifique de la paroi et constitue une propriété de l’élément d’essai lui-même. Cette
transmission vibratoire n’est pas traitée dans le présent document.
Afin d’améliorer la reproductibilité de l’indice d’affaiblissement acoustique interlaboratoires pour les
murs, des recommandations sont données pour la masse surfacique du cadre de l’ouverture d’essai.
En présence d’une rupture acoustique dans l’ouverture d’essai en laboratoire, il convient de considérer
le cadre situé d’un côté de cette rupture. La masse surfacique du cadre doit être beaucoup plus grande
que la masse surfacique du panneau le plus lourd de la paroi double. Le rapport de la masse surfacique
du panneau le plus lourd de la paroi double à celle du cadre de l’ouverture d’essai do
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 10140-5
ISO/TC 43/SC 2
Acoustics — Laboratory measurement
Secretariat: DIN
of sound insulation of building
Voting begins on:
2021-01-28 elements —
Voting terminates on:
Part 5:
2021-03-25
Requirements for test facilities and
equipment
Acoustique — Mesurage en laboratoire de l'isolation acoustique des
éléments de construction —
Partie 5: Exigences relatives aux installations et appareillage d'essai
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 10140-5:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-5:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-5:2021(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Laboratory test facilities for airborne sound insulation measurements .2
4.1 General . 2
4.2 Test rooms . 2
4.2.1 Volume . 2
4.2.2 Diffusion . 2
4.2.3 Reverberation time . 2
4.2.4 Background noise . . 3
4.2.5 Suppression of flanking transmission . 3
4.3 Test opening . 3
4.3.1 General. 3
4.3.2 Full-sized test opening . 3
4.3.3 Reduced-size test opening . 5
4.3.4 Specific small-sized test opening . 6
5 Laboratory test facilities for impact sound insulation measurements .8
5.1 General . 8
5.2 Receiving room . 8
5.2.1 Volume . 8
5.2.2 Further requirements . 8
5.3 Test opening . 8
5.3.1 Full-sized test opening . 8
5.3.2 Frame specification . 8
6 Equipment . 9
6.1 Airborne sound field . 9
6.2 Impact sound source . 9
6.3 Measurement system. 9
Annex A (normative) Estimation of the maximum measurable sound reduction index .11
Annex B (normative) Standard basic elements for measuring the improvement of airborne
sound insulation by linings .15
Annex C (normative) Standard floors for measuring the improvement of impact sound
insulation by floor coverings .16
Annex D (normative) Qualification procedure for loudspeakers and loudspeaker positions .21
Annex E (normative) Standard tapping machine .25
Annex F (normative) Alternative impact sound sources .27
Annex G (normative) Wooden mock-up floor for measuring the improvement of impact
sound insulation by floor coverings .32
Annex H (normative) Specification of heavy and intense rain — Example of a tank with
perforated base .33
Annex I (informative) Reference test specimens for rainfall sound measurements .37
Bibliography .39
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-5:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2,
Building acoustics, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 10140-5:2010), which has been technically
revised. It also incorporates the Amendment ISO 10140-5:2010/Amd1: 2014.
The main changes compared to the previous edition are as follows:
— all references in the text have been updated;
— in Clause 2, the normative references have been updated;
— in Clause 3, the terms and definitions have been added;
— Annex B, Annex C and Annex H have been updated.
A list of all parts in the ISO 10140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-5:2021(E)

Introduction
ISO 10140 (all parts) concerns laboratory measurement of the sound insulation of building elements
(see Table 1).
ISO 10140-1 specifies the application rules for specific elements and products, including specific
requirements for the preparation and mounting of the test specimens, and for the operating and test
conditions. ISO 10140-2 and ISO 10140-3 contain the general procedures for airborne and impact sound
insulation measurements, respectively, and refer to ISO 10140-4 and this document where appropriate.
For elements and products without a specific application rule described in ISO 10140-1, it is possible
to apply ISO 10140-2 and ISO 10140-3. ISO 10140-4 contains basic measurement techniques and
processes. This document contains requirements for test facilities and equipment. For the structure of
ISO 10140 (all parts), see Table 1.
ISO 10140 (all parts) was developed to improve the layout for laboratory measurements, ensure
consistency and simplify future changes and additions regarding mounting conditions of test elements
in laboratory and field measurements. ISO 10140 (all parts) aims at presenting a well-written and
arranged format for laboratory measurements.
ISO 10140-1 is planned to be updated with application rules for other products.
Table 1 — Structure and contents of ISO 10140 (all parts)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-1 It indicates the appropriate test procedure Appropriate references to ISO 10140-2 and
for elements and products. For certain types ISO 10140-3 and product-related, specific and
of element/product, it can contain addi- additional instructions on:
tional and more specific instructions about
— specific quantities measured;
quantities and test element size and about
— size of test element;
preparation, mounting and operating condi-
tions. Where no specific details are includ-
— boundary and mounting conditions;
ed, the general guidelines are according to
ISO 10140-2 and ISO 10140-3. — conditioning, testing and operating conditions;
— additional specifics for test report.
ISO 10140-2 It gives a procedure for airborne sound insu- — Definitions of main quantities measured
lation measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently
— General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements
— Test report (general points)
are carried out according to ISO 10140-1, if
available.
ISO 10140-3 It gives a procedure for impact sound insula- — Definitions of main quantities measured
tion measurements according to ISO 10140-
— General mounting and boundary conditions
4 and ISO 10140-5. For products without
specific application rules, it is sufficiently — General measurement procedure
complete and general for the execution of
— Data processing
measurements. However, for products with
specific application rules, measurements — Test report (general points)
are carried out according to ISO 10140-1, if
available.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-5:2021(E)

Table 1 (continued)
Relevant Main purpose, contents and use Detailed content
part of
ISO 10140
ISO 10140-4 It gives all the basic measurement techniques — Definitions
and processes for measurement according
— Frequency range
to ISO 10140-2 and ISO 10140-3 or facility
qualifications according to ISO 10140-5. Much
— Microphone positions
of the content is implemented in software.
— SPL measurements
— Averaging, space and time
— Correction for background noise
— Reverberation time measurements
— Loss factor measurements
— Low-frequency measurements
— Radiated sound power by velocity measurement
ISO 10140-5 It specifies all information needed to design, Test facilities, design criteria:
construct and qualify the laboratory facility,
— volumes, dimensions;
its additional accessories and measurement
— flanking transmission;
equipment (hardware).
— laboratory loss factor;
— maximum achievable sound reduction index;
— reverberation time;
— influence of lack of diffusivity in the laboratory.
Test openings:
— standard openings for walls and floors;
— other openings (windows, doors, small tech-
nical elements);
— filler walls in general.
Requirements for equipment:
— loudspeakers, number, positions;
— tapping machine and other impact sources;
— measurement equipment.
Reference constructions:
— basic elements for airborne and impact insu-
lation improvement;
— corresponding reference performance curves.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 10140-5:2021(E)
Acoustics — Laboratory measurement of sound insulation
of building elements —
Part 5:
Requirements for test facilities and equipment
1 Scope
This document specifies laboratory test facilities and equipment for sound insulation measurements of
building elements, such as:
— components and materials;
— building elements;
— technical elements (small building elements);
— sound insulation improvement systems.
It is applicable to laboratory test facilities with suppressed radiation from flanking elements and
structural isolation between source and receiving rooms.
This document specifies qualification procedures for use when commissioning a new test facility
with equipment for sound insulation measurements. It is intended that these procedures be repeated
periodically to ensure that there are no issues with the equipment and the test facility.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in
ordinary rooms
ISO 9052-1:1989, Acoustics — Determination of dynamic stiffness — Part 1: Materials used under floating
floors in dwellings
ISO 10140-1, Acoustics — Laboratory measurement of sound insulation of building elements — Part 1:
Application rules for specific products
ISO 10140-2, Acoustics — Laboratory measurement of sound insulation of building elements — Part 2:
Measurement of airborne sound insulation
ISO 10140-3, Acoustics — Laboratory measurement of sound insulation of building elements — Part 3:
Measurement of impact sound insulation
ISO 10140-4, Acoustics — Laboratory measurement of sound insulation of building elements — Part 4:
Measurement procedures and requirements
IEC 60942:2003, Electroacoustics — Sound calibrators
IEC 61260-1, Electroacoustics — Octave-band and fractional-octave-band filters — Part 1: Specifications
IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO/FDIS 10140-5:2021(E)

IEC 61672-2, Electroacoustics — Sound level meters — Part 2: Pattern evaluation tests
IEC 61672-3, Electroacoustics — Sound level meters — Part 3: Periodic tests
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Laboratory test facilities for airborne sound insulation measurements
4.1 General
The laboratory test facility shall consist of two adjacent reverberant rooms with a test opening between
them, in which the test element is inserted.
The area of the test opening can vary depending on the type of test element. This document defines
full-sized test openings, a specific small-sized test opening and alternative reduced-size test openings.
For measurement of the improvement of sound reduction index by acoustical linings, these rooms shall
be separated by a standard basic element on which the lining under test is installed, in accordance with
Annex B.
4.2 Test rooms
4.2.1 Volume
3
The volumes of the test rooms shall be at least 50 m . Volumes and corresponding dimensions of the
two test rooms should not be exactly the same. A difference of at least 10 % in room volumes and in the
linear dimensions is recommended.
Choose the ratios of the room dimensions such that the eigenmode frequencies in the low-frequency
bands are spaced as uniformly as possible.
When measuring the sound insulation of walls or floors, theoretical calculation as well as experiments
have indicated that the test element should cover a total partition wall or ceiling of the test room, i.e.
the test opening should extend from wall to wall and from floor to ceiling. In such a case, a volume of
3 3
50 m to 60 m is appropriate in view of the recommended size of the test opening.
4.2.2 Diffusion
Large variations of the sound pressure level in the room indicate the presence of dominating strong
standing waves. In this case, diffusing elements shall be installed in the rooms. The positioning and
number of diffusing elements should be arranged in such a way that the sound reduction index is not
influenced when further diffusing elements are installed.
NOTE For some kinds of test element, as for elements with one surface significantly more absorbent than the
other (see ISO 10140-2), the installation of diffusing elements is mandatory.
4.2.3 Reverberation time
The reverberation time in the rooms under normal test conditions (with negligible absorption by the
test element) should not be excessively long or short. When the reverberation time at frequencies at
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-5:2021(E)

and above 100 Hz exceeds 2 s or is less than 1 s, check whether the measured sound reduction index
depends on the reverberation time. When such a dependence is found, even with diffusers in the rooms,
the rooms shall be modified to adjust the reverberation time, T, such that:
23/
1≤≤TV25()/ 0 (1)
where
V is the value of the room volume, in cubic metres;
T is the reverberation time, in seconds.
Measurement of the reverberation time is specified in ISO 10140-4.
4.2.4 Background noise
The background noise level in the receiving room shall be sufficiently low to permit measurements of
the sound transmitted from the source room, considering the power output in the source room and the
sound insulation of the test elements for which the laboratory is intended (see ISO 10140-4:—, 4.3).
4.2.5 Suppression of flanking transmission
In laboratory test facilities designed for measuring the sound reduction index, the sound transmitted
by any indirect path should be negligible compared with the sound transmitted through the test
element. One approach to achieve this in such facilities is to provide sufficient structural isolation
between source and receiving rooms. Another approach is to cover all surfaces of both rooms with
linings that reduce the flanking transmission in such a way that the requirements on room volumes and
reverberation times are still met.
Annex A specifies the methods to be used for estimating the maximum achievable sound reduction
index, R´ , which is determined by indirect paths.
max
4.3 Test opening
4.3.1 General
A horizontal and a vertical full-sized test opening, as well as a specific vertical small-sized test opening
are defined. Other reduced-size test openings may be applied under certain restrictions.
4.3.2 Full-sized test opening
2 2
The area of the full-sized test opening shall be approximately 10 m for walls, and between 10 m and
2
20 m for floors, with the length of the shorter edge being not less than 2,3 m for both walls and floors.
4.3.2.1 General frame specification
The measured sound reduction index of a test element can be affected by the connections to the
laboratory structure surrounding the element. The mass ratio of the tested structure to the surrounding
2
structure should be taken into consideration. For tests on lightweight structures (m < 150 kg/m ),
there are no special requirements to be taken into account. For heavier structures under test, it should
be ensured that the loss factor, η, of the test element is not less than that given by Formula (2):
03,
η =+00, 1 (2)
min
f
where f is the test frequency value, in hertz.
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO/FDIS 10140-5:2021(E)

To check this requirement, use as the test element a brick or block wall having a mass of (400 ± 40) kg/
2
m plastered on one side. Measurement of the loss factor is specified in ISO 10140-4.
4.3.2.2 Specific requirements on the frame for lightweight double-leaf partitions
With lightweight double-leaf partitions, the sound reduction index is affected by vibration transmission
between the wall leaves via the frame of the test opening (see Figure 1). This is influenced by the
mounting conditions in the laboratory test opening and by the material properties and dimensions of
the frame(s). Vibration transmission between the coupled structures of the partition itself (e.g. common
or coupled studs) is dependent on the specific construction of the partition and is a property of the test
element itself. This vibration transmission is not treated in this document.
In order to improve the reproducibility of the sound reduction index between laboratories for walls,
guidance is given for the mass per unit area of the frame of the test opening. If there is an acoustic break
in the laboratory test opening, the frame on one side of that break should be considered. The mass per
unit area of the frame shall be much larger than the mass per unit area of the heaviest leaf of the double
partition. The ratio of the mass per unit area of the heaviest leaf of the double partition to that of the
frame of the test opening shall be at least 1:6. The minimum thickness of the frame should be 100 mm
3
and the minimum depth should be 200 mm. The frame shall have a density of at least 2 000 kg/m .
2
The cross-sectional surface mass shall be more than 450 kg/m . In addition, the frame(s) shall consist
of a homogeneous, massive construction, such as dense concrete or masonry. Wood or metal frames
connecting the two leaves shall not be used.
The surface mass per unit area is calculated from the density, ρ, and the thickness, t, of the elements, as
shown in Figure 2, using Formulae (3) and (4):

mt=ρ (3)
LL L
where

m is the mass per unit area of the test facility wall, in kilograms per square metre;
L
ρ is the density of the test facility wall, in kilograms per cubic metre;
L
t is the thickness of the test facility wall, in metres.
L

mt=ρ (4)
ee e
where
m′ is the mass per unit area of the element, in kilograms per square metre;
e
ρ is the density of the element, in kilograms per cubic metre;
e
t is the thickness of the element, in metres.
e

4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/FDIS 10140-5:2021(E)

Key
1 frame of the test opening
Figure 1 — Vibration transmission across the border frame of the test opening
Key
1 test facility wall
2 element under test
t thickness of the test facility wall
˪
t thickness of the test element
e
Figure 2 — Determination of the mass per unit area of the elements
4.3.3 Reduced-size test opening
The test opening may have a reduced area:
a) if the test element area is smaller than the full-sized test opening;
b) if special acoustical conditions are met on the test element;
c) if the test element is a small technical element.
© ISO 2021 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO/FDIS 10140-5:2021(E)

Reduced-size test openings are specified in ISO 10140-1 and ISO 10140-2.
4.3.4 Specific small-sized test opening
Specific small-sized test openings are 1 250 mm in width and 1 500 mm in height, with an allowable
tolerance on each dimension of ±50 mm, preferably maintaining the same aspect ratio. The test opening
has a maximum depth of 500 mm, with staggered niches with a reflective finish. The larger niche is
60 mm to 65 mm wider at the sides and the top only.
The wall with the test opening is constructed from two walls of about equal thickness made of concrete,
3
plastered bricks or similar material with a density of at least 1 800 kg/m . The gap between the two
walls is filled with mineral wool and shall be covered with an airtight reflecting resilient material. Care
should be taken to ensure that the resilient material does not add flanking transmission by coupling the
two walls. This wall
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 10140-5
ISO/TC 43/SC 2
Acoustique — Mesurage en
Secrétariat: DIN
laboratoire de l'isolation acoustique
Début de vote:
2021-01-28 des éléments de construction —
Vote clos le:
Partie 5:
2021-03-25
Exigences relatives aux installations et
appareillage d'essai
Acoustics — Laboratory measurement of sound insulation of building
elements —
Part 5: Requirements for test facilities and equipment
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 10140-5:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 10140-5:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 10140-5:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Installations d’essai en laboratoire pour les mesurages de l’isolation au bruit aérien .2
4.1 Généralités . 2
4.2 Salles d’essai . 2
4.2.1 Volume . 2
4.2.2 Diffusion . 2
4.2.3 Durée de réverbération . 3
4.2.4 Bruit de fond . 3
4.2.5 Suppression de la transmission latérale. 3
4.3 Ouverture d’essai . 3
4.3.1 Généralités . 3
4.3.2 Ouverture d’essai de grande dimension . 3
4.3.3 Ouverture d’essai de dimension réduite . 6
4.3.4 Ouverture d’essai spécifique de petite dimension . 6
5 Installations d’essai en laboratoire pour les mesurages de l’isolation au bruit de choc .8
5.1 Généralités . 8
5.2 Salle de réception. 8
5.2.1 Volume . 8
5.2.2 Exigences supplémentaires . 8
5.3 Ouverture d’essai . 8
5.3.1 Ouverture d’essai de grande dimension . 8
5.3.2 Spécification du cadre . 8
6 Appareillage . 9
6.1 Champ sonore . 9
6.2 Source de bruit de choc . 9
6.3 Système de mesure . 9
Annexe A (normative) Estimation de l’indice d’affaiblissement acoustique maximal réalisable .11
Annexe B (normative) Éléments de base normalisés pour le mesurage de l’amélioration
de l’isolation au bruit aérien par les doublages .15
Annexe C (normative) Planchers normalisés pour le mesurage de l’amélioration de
l’isolation au bruit de choc par des revêtements de sol .16
Annexe D (normative) Mode opératoire de qualification pour les haut-parleurs et pour les
positions de haut-parleurs .21
Annexe E (normative) Machine à chocs normalisée .26
Annexe F (normative) Sources de bruit de choc de remplacement .28
Annexe G (normative) Modèle de plancher en bois pour le mesurage de l’amélioration
de l’isolation au bruit de choc par des revêtements de sol .33
Annexe H (normative) Spécification de pluie forte et intense — Exemple d’un réservoir à
fond perforé .34
Annexe I (informative) Éprouvettes d’essai de référence pour le mesurage du bruit
produitpar la pluie .38
Bibliographie .40
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 10140-5:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments, de l’Organisation internationale de normalisation (ISO), en collaboration avec
le Comité technique CEN/TC 126, Propriétés acoustiques des éléments de construction et des bâtiments,
du Comité européen de normalisation (CEN), conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 10140-5:2010), qui a fait l’objet
d’une révision technique. Elle intègre également l’Amendement ISO 10140-5:2010/Amd1: 2014.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de toutes les références dans le texte;
— à l’Article 2, mise à jour des références normatives;
— à l’Article 3, ajout du texte concernant les termes et définitions;
— mise à jour de l’Annexe B, l’Annexe C et l’Annexe H.
Une liste de toutes les parties de la série ISO 10140 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 10140-5:2021(F)

Introduction
L’ISO 10140 (toutes les parties) concerne le mesurage en laboratoire de l’isolation acoustique des
éléments de construction (voir Tableau 1).
L’ISO 10140-1 spécifie les règles d’application pour des éléments et produits particuliers, y compris
les exigences spécifiques relatives à la préparation et au montage des éprouvettes d’essai, ainsi qu’au
fonctionnement et aux conditions d’essai. L’ISO 10140-2 et l’ISO 10140-3 contiennent respectivement
les modes opératoires généraux de mesurage de l’isolation au bruit aérien et au bruit de choc, et font
référence à l’ISO 10140-4 et au présent document, le cas échéant. Pour les éléments et produits sans
règle d’application spécifique décrite dans l’ISO 10140-1, il est possible d’appliquer l’ISO 10140-2
et l’ISO 10140-3. L’ISO 10140-4 comprend les techniques et processus fondamentaux de mesurage.
Le présent document concerne les exigences relatives aux installations et appareillages d’essai. Pour la
structure de l’ISO 10140 (toutes les parties), voir Tableau 1.
L’ISO 10140 (toutes les parties) a été élaborée pour améliorer la présentation des mesurages en
laboratoire, assurer la cohérence et simplifier les modifications et ajouts ultérieurs concernant les
conditions de montage des éléments d’essai pour les mesurages en laboratoire et in situ. L’ISO 10140
(toutes les parties) a pour objectif d’offrir un format convenablement rédigé et organisé pour les
mesurages en laboratoire.
Il est prévu que l’ISO 10140-1 soit mise à jour avec les règles d’application relatives à d’autres produits.
Tableau 1 — Structure et contenu de l’ISO 10140 (toutes les parties)
Partie per- Objectif principal, Contenu détaillé
tinente de contenu et utilisation
l’ISO 10140
ISO 10140-1 Elle indique le mode opératoire d’essai Références appropriées à l’ISO 10140-2 et
approprié pour les éléments et les pro- à l’ISO 10140-3 et instructions spécifiques sup-
duits. Pour certains types d’éléments/de plémentaires pour les produits relatives:
produits, elle peut comporter des instruc-
— aux grandeurs spécifiques mesurées;
tions supplémentaires et plus spécifiques
— à la dimension de l’élément d’essai;
relatives aux grandeurs et à la dimension
de l’élément d’essai et relatives à la pré-
— aux conditions limites et de montage;
paration, au montage et aux conditions de
— au conditionnement, aux essais et aux condi-
fonctionnement. Lorsqu’aucun détail spé-
tions de fonctionnement;
cifique n’est inclus, les lignes directrices
générales sont conformes à l’ISO 10140-2
— aux précisions supplémentaires pour le rap-
et à l’ISO 10140-3.
port d’essai.
ISO 10140-2 Elle donne un mode opératoire relatif — Définitions des principales grandeurs
aux mesurages de l’isolation au bruit mesurées
aérien conformément à l’ISO 10140-4
— Montage général et conditions limites
et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle — Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec — Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/FDIS 10140-5:2021(F)

Partie per- Objectif principal, Contenu détaillé
tinente de contenu et utilisation
l’ISO 10140
ISO 10140-3 Elle donne un mode opératoire relatif — Définitions des principales grandeurs
aux mesurages de l’isolation au bruit mesurées
de choc conformément à l’ISO 10140-
— Montage général et conditions limites
4 et à l’ISO 10140-5. Pour les produits
sans règle d’application spécifique, elle
— Mode opératoire général de mesurage
est suffisamment complète et générale
— Traitement des données
pour permettre l’exécution des mesu-
rages. Toutefois, pour les produits avec
— Rapport d’essai (points généraux)
des règles d’application spécifiques, les
mesurages sont effectués conformément
à l’ISO 10140-1, si elle est disponible.
ISO 10140-4 Elle donne toutes les techniques et procé- — Définitions
dures fondamentales de mesurage confor-
— Gamme de fréquences
mément à l’ISO 10140-2 et à l’ISO 10140-3
ou les qualifications d’installation confor- — Positions du microphone
mément à l’ISO 10140-5. La majeure partie
— Mesurages du SPL (niveau de pression
du contenu est mise en œuvre par logiciel.
acoustique)
— Moyennage, espace et temps
— Correction du bruit de fond
— Mesurage des durées de réverbération
— Mesurage du facteur de perte
— Mesurages en basse fréquence
— Puissance acoustique rayonnée par mesu-
rage de la vitesse
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/FDIS 10140-5:2021(F)

TTabableleaauu 1 1 ((ssuuiitte)e)
Partie per- Objectif principal, Contenu détaillé
tinente de contenu et utilisation
l’ISO 10140
ISO 10140-5 Elle spécifie toutes les informations Installations d’essai, critères de conception:
nécessaires pour concevoir, construire et
— volumes, dimensions;
qualifier l’installation du laboratoire, ses
accessoires supplémentaires et équipe-
— transmission latérale;
ments de mesure (matériel).
— facteur de perte en laboratoire;
— indice maximal d’affaiblissement acoustique
réalisable;
— durée de réverbération;
— influence du manque de diffusivité en labo-
ratoire.
Ouvertures d’essai:
— ouvertures normalisées pour les murs et
planchers;
— autres ouvertures (fenêtres, portes, petits
éléments techniques);
— murs de remplissage en général.
Exigences relatives aux équipements:
— haut-parleurs, nombre, positions;
— machine à chocs et autres sources de choc;
— équipements de mesure.
Constructions de référence:
— éléments de base pour l’amélioration de
l’isolation au bruit aérien et au bruit de choc;
— courbes de performance de référence cor-
respondantes.
© ISO 2021 – Tous droits réservés vii

---------------------- Page: 7 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 10140-5:2021(F)
Acoustique — Mesurage en laboratoire de l'isolation
acoustique des éléments de construction —
Partie 5:
Exigences relatives aux installations et appareillage d'essai
1 Domaine d’application
Le présent document spécifie les installations et l’appareillage d’essai en laboratoire pour les mesurages
de l’isolation acoustique des éléments de construction, tels que:
— les composants et matériaux;
— les éléments de construction;
— les éléments techniques (petits éléments de construction);
— les systèmes d’amélioration de l’isolation acoustique.
Il s’applique aux installations d’essai en laboratoire avec suppression du rayonnement des éléments
latéraux et isolation structurale entre les salles d’émission et de réception.
Le présent document spécifie les modes opératoires de qualification destinés à être utilisés pour la
mise en œuvre d’une nouvelle installation d’essai avec l’appareillage pour les mesurages de l’isolation
acoustique. Il est prévu que ces modes opératoires soient répétés périodiquement pour s’assurer que
l’appareillage et l’installation d’essai ne posent aucun problème.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 3382-2, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires
ISO 9052-1:1989, Acoustique — Détermination de la raideur dynamique — Partie 1: Matériaux utilisés sous
les dalles flottantes dans les bâtiments d’habitation
ISO 10140-1, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 1: Règles d’application pour produits particuliers
ISO 10140-2, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 2: Mesurage de l’isolation au bruit aérien
ISO 10140-3, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 3: Mesurage de l’isolation au bruit de choc
ISO 10140-4, Acoustique — Mesurage en laboratoire de l’isolation acoustique des éléments de
construction — Partie 4: Exigences et modes opératoires de mesurage
IEC 60942:2003, Électroacoustique — Calibreurs acoustiques
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 8 ----------------------
ISO/FDIS 10140-5:2021(F)

IEC 61260-1, Électroacoustique — Filtres de bande d’octave et de bande d’une fraction d’octave — Partie 1:
Spécifications
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications
IEC 61672-2, Électroacoustique — Sonomètres — Partie 2: Essais d’évaluation d’un modèle
IEC 61672-3, Électroacoustique — Sonomètres — Partie 3: Essais périodiques
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
4 Installations d’essai en laboratoire pour les mesurages de l’isolation au
bruit aérien
4.1 Généralités
L’installation d’essai en laboratoire doit comprendre deux salles réverbérantes adjacentes avec une
ouverture d’essai entre elles dans laquelle l’élément d’essai est inséré.
L’aire de l’ouverture d’essai peut varier selon le type d’élément d’essai. Le présent document définit
des ouvertures d’essai totales, une ouverture d’essai spécifique de petite dimension et des ouvertures
d’essai de remplacement de dimension réduite.
Pour le mesurage de l’amélioration de l’indice d’affaiblissement acoustique par doublages acoustiques,
ces salles doivent être séparées par un élément de base normalisé sur lequel le doublage soumis à l’essai
est installé, conformément à l’Annexe B.
4.2 Salles d’essai
4.2.1 Volume
3
Les salles d’essai doivent avoir un volume d’au moins 50 m . Il convient que les volumes et les dimensions
correspondantes des deux salles d’essai ne soient pas absolument identiques. Il est recommandé que le
volume des deux salles et leurs dimensions linéaires diffèrent d’au moins 10 %.
Choisir les rapports des dimensions de chaque salle de sorte que les fréquences propres, dans les bandes
de basses fréquences, soient espacées aussi uniformément que possible.
Les calculs théoriques aussi bien que les expériences ont montré qu’il convient que, lors de mesurages
de l’isolation acoustique des murs ou des planchers, l’élément d’essai couvre la totalité du mur de
séparation ou du plafond de la salle d’essai, c’est-à-dire qu’il convient que l’ouverture d’essai s’étende
3 3
d’un mur à l’autre et du plancher au plafond. Dans ce cas, un volume de 50 m à 60 m est approprié
compte tenu des dimensions recommandées pour l’ouverture d’essai.
4.2.2 Diffusion
De grandes variations du niveau de pression acoustique dans la salle indiquent la présence de fortes
ondes stationnaires dominantes. Dans ce cas, des éléments diffusants doivent être installés dans les
salles. Il convient d’évaluer expérimentalement le nombre d’éléments nécessaires et leur position avec
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO/FDIS 10140-5:2021(F)

comme objectif que l’indice d’affaiblissement acoustique cesse d’être influencé lorsque des éléments
diffusants supplémentaires sont installés.
NOTE Pour certains types d’éléments d’essai, comme pour les éléments dont une surface est sensiblement
plus absorbante que l’autre (voir l’ISO 10140-2), l’installation d’éléments diffusants est obligatoire.
4.2.3 Durée de réverbération
Il convient que la durée de réverbération dans les salles dans des conditions d’essai normales
(avec absorption négligeable par l’élément d’essai) ne soit ni trop longue ni trop courte. Lorsque la
durée de réverbération aux fréquences égales et supérieures à 100 Hz dépasse 2 s, ou est inférieure
à 1 s, déterminer si l’indice d’affaiblissement acoustique mesuré dépend de la durée de réverbération.
Si tel est le cas, même en présence de diffuseurs dans les salles, celles-ci doivent être modifiées pour
ajuster la durée de réverbération, T, de telle manière que:
23/
1≤≤TV25()/ 0 (1)

V est la valeur du volume de la salle, en mètres cubes;
T est la durée de réverbération, en secondes.
Le mesurage de la durée de réverbération est spécifié dans l’ISO 10140-4.
4.2.4 Bruit de fond
Le niveau du bruit de fond dans la salle de réception doit être suffisamment bas pour permettre des
mesurages du bruit transmis depuis la salle d’émission, compte tenu de la puissance émise dans la
salle d’émission et de l’isolation acoustique des éléments d’essai pour lesquels le laboratoire est prévu
(voir l’ISO 10140-4:—, 4.3).
4.2.5 Suppression de la transmission latérale
Dans des installations d’essai en laboratoire conçues pour le mesurage de l’indice d’affaiblissement
acoustique, il convient que le bruit transmis par une quelconque voie indirecte soit négligeable par
rapport au bruit transmis par l’élément d’essai. Un moyen pour obtenir cela dans de telles installations
est de réaliser une isolation de la structure suffisante entre les salles d’émission et de réception.
Une autre méthode consiste à couvrir toutes les surfaces des deux salles d’un doublage qui réduit la
transmission latérale de sorte que les exigences relatives aux volumes de la salle et aux durées de
réverbération soient toujours satisfaites.
L’Annexe A spécifie les méthodes à utiliser pour estimer l’indice d’affaiblissement acoustique maximal
réalisable, R´ , qui est déterminé par des voies indirectes.
max
4.3 Ouverture d’essai
4.3.1 Généralités
Une ouverture d’essai de grande dimension horizontale et verticale ainsi qu’une ouverture d’essai
verticale spécifique de petite dimension sont définies. D’autres ouvertures d’essai de dimension réduite
peuvent être appliquées avec certaines restrictions.
4.3.2 Ouverture d’essai de grande dimension
2
L’aire de l’ouverture d’essai de grande dimension doit être approximativement de 10 m pour les murs, et
2 2
comprise entre 10 m et 20 m pour les planchers, avec la plus courte longueur d’arête d’au moins 2,3 m
pour les murs et pour les planchers.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 10 ----------------------
ISO/FDIS 10140-5:2021(F)

4.3.2.1 Spécification du cadre général
L’indice d’affaiblissement acoustique mesuré d’un élément d’essai peut être affecté par les raccordements
à la structure de laboratoire qui entoure l’élément. Il convient de tenir compte du rapport de la masse
de la structure soumise à l’essai à celle de la structure environnante. Pour l’essai de structures légères
2
(m < 150 kg/m ), il n’y a aucune exigence particulière à prévoir. Pour des structures plus lourdes
soumises à l’essai, il convient de s’assurer que le facteur de perte, η, de l’élément d’essai n’est pas
inférieur à celui obtenu par la Formule (2):
03,
η =+00, 1 (2)
min
f
où f est la fréquence d’essai, en hertz.
Pour vérifier cette exigence, utiliser comme élément d’essai un mur de briques ou de parpaings, dont
2
une face est enduite de plâtre, et ayant une masse surfacique de (400 ± 40) kg/m . Le mesurage du
facteur de perte est spécifié dans l’ISO 10140-4.
4.3.2.2 Exigences spécifiques relatives au cadre de cloisons légères à double ossature
Avec des cloisons légères à double ossature, l’indice d’affaiblissement acoustique est affecté par la
transmission vibratoire entre les panneaux de paroi par le cadre de l’ouverture d’essai (voir Figure 1).
Cela est influencé par les conditions de montage dans l’ouverture d’essai en laboratoire et par les
propriétés des matériaux et les dimensions du ou des cadres. La transmission vibratoire entre les
structures couplées de la paroi proprement dite (par exemple, montants communs ou couplés) dépend
de la
...
