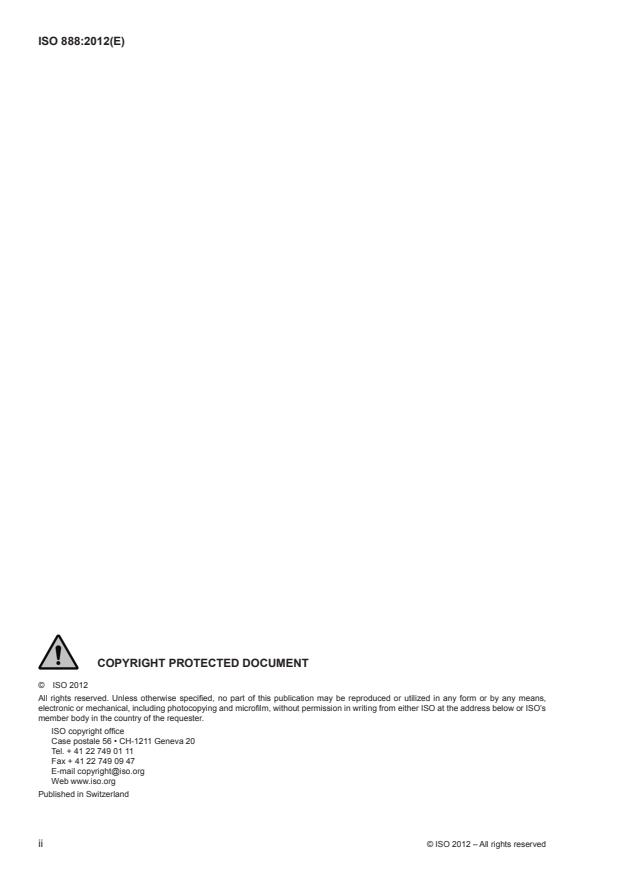

COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 888:2012(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Symbols . 1
4 Position of lengths and thread lengths . 1
4.1 General . 1
4.2 Bolts and screws . 2
4.3 Headless screws and set screws . 3
4.4 Studs and similar fasteners . 3
5 Dimensions for lengths . 5
6 Dimensions for thread lengths . 6
© ISO 2012 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 888:2012(E)

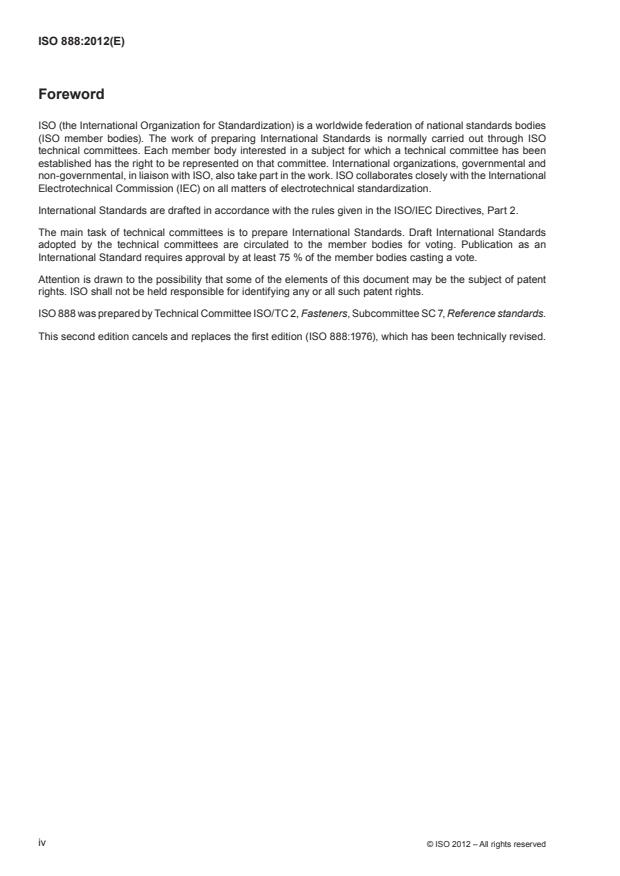

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 888 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 7, Reference standards.
This second edition cancels and replaces the first edition (ISO 888:1976), which has been technically revised.
iv © ISO 2012 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 888:2012(E)
Fasteners — Bolts, screws and studs — Nominal lengths and
thread lengths
1 Scope
This International Standard specifies lengths and thread lengths for bolts, screws and studs for use in
appropriate product standards and other relevant documents, e.g. for parts per drawing.
It applies to bolts, screws and studs with ISO metric screw thread according to ISO 68-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 68-1, ISO general purpose screw threads — Basic profile — Part 1: Metric screw threads
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
3 Symbols
b thread length
b thread length of one end for double-end stud
1
b thread length of the other end for double-end stud
2
b thread length of the stud metal end
m
d basic major diameter (nominal diameter) of the thread
l nominal length (of the bolt, screw or stud)
l distance from the bearing face to the first full form (full profile) thread (bolt), as specified in ISO 225
g
l length of the unthreaded shank
s
P pitch of the thread
4 Position of lengths and thread lengths
4.1 General
The nominal length, l, and the thread length, b, features for bolts, screws and studs are specified in ISO 225.
Points for bolts and screws are usually included in the length and thread length, except for the pilot point; they
are specified in ISO 4753.
© ISO 2012 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 888:2012(E)
4.2 Bolts and screws
For bolts and screws with effective bearing surface perpendicular to the axis, the length shall be defined from
the bearing face to the end of the bolt or screw; see Figure 1.
Figure 1 — Length for bolts and screws with effective bearing surface perpendicular to the axis
For flat countersunk bolts and screws, the length shall be defined from the upper edge of the head to the end
of the bolt or screw; see Figure 2.
Figure 2 — Length for bolts and screws with flat countersunk head
For raised countersunk bolts and screws, the length shall be defined from the theoretical intersection of the top
surface of the head with the head diameter to the end of the
...

SLOVENSKI STANDARD
SIST ISO 888:2015
01-marec-2015
1DGRPHãþD
SIST ISO 888:2000
9H]QLHOHPHQWL6RUQLNLYLMDNLLQ]DWLþL,PHQVNHGRåLQHLQGROåLQHQDYRMD
Fasteners - Bolts, screws and studs - Nominal lengths and thread lengths
Fixations - Vis, goujons et tiges filetées - Longueurs nominales et longueurs filetées
Ta slovenski standard je istoveten z: ISO 888:2012
ICS:
21.060.10 Sorniki, vijaki, stebelni vijaki Bolts, screws, studs
SIST ISO 888:2015 en,fr
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 888:2015

---------------------- Page: 2 ----------------------

SIST ISO 888:2015
INTERNATIONAL ISO
STANDARD 888
Second edition
2012-04-15
Fasteners — Bolts, screws and studs —
Nominal lengths and thread lengths
Fixations — Vis, goujons et tiges filetées — Longueurs nominales et
longueurs filetées
Reference number
ISO 888:2012(E)
©
ISO 2012

---------------------- Page: 3 ----------------------

SIST ISO 888:2015
ISO 888:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved

---------------------- Page: 4 ----------------------

SIST ISO 888:2015
ISO 888:2012(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Symbols . 1
4 Position of lengths and thread lengths . 1
4.1 General . 1
4.2 Bolts and screws . 2
4.3 Headless screws and set screws . 3
4.4 Studs and similar fasteners . 3
5 Dimensions for lengths . 5
6 Dimensions for thread lengths . 6
© ISO 2012 – All rights reserved iii

---------------------- Page: 5 ----------------------

SIST ISO 888:2015
ISO 888:2012(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 888 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 7, Reference standards.
This second edition cancels and replaces the first edition (ISO 888:1976), which has been technically revised.
iv © ISO 2012 – All rights reserved

---------------------- Page: 6 ----------------------

SIST ISO 888:2015
INTERNATIONAL STANDARD ISO 888:2012(E)
Fasteners — Bolts, screws and studs — Nominal lengths and
thread lengths
1 Scope
This International Standard specifies lengths and thread lengths for bolts, screws and studs for use in
appropriate product standards and other relevant documents, e.g. for parts per drawing.
It applies to bolts, screws and studs with ISO metric screw thread according to ISO 68-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 68-1, ISO general purpose screw threads — Basic profile — Part 1: Metric screw threads
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
3 Symbols
b thread length
b thread length of one end for double-end stud
1
b thread length of the other end for double-end stud
2
b thread length of the stud metal end
m
d basic major diameter (nominal diameter) of the thread
l nominal length (of the bolt, screw or stud)
l distance from the bearing face to the first full form (full profile) thread (bolt), as specified in ISO 225
g
l length of the unthreaded shank
s
P pitch of the thread
4 Position of lengths and thread lengths
4.1 General
The nominal length, l, and the thread length, b, features for bolts, screws and studs are specified in ISO 225.
Points for bolts and screws are usually included in the length and thread length, except for the pilot point; they
are specified in ISO 4753.
© ISO 2012 – All rights reserved 1

---------------------- Page: 7 ----------------------

SIST ISO 888:2015
ISO 888:2012(E)
4.2 Bolts and screws
For bolts and screws with effective bearing surface perpendicular to the axis, the length shall be defined from
the bearing face to the end of the bolt or screw; see Figure 1.
Figure 1 — Length for bolts and screws wit
...

NORME ISO
INTERNATIONALE 888
Deuxième édition
2012-04-15
Fixations — Vis, goujons et tiges
filetées — Longueurs nominales et
longueurs filetées
Fasteners — Bolts, screws and studs — Nominal lengths and thread
lengths
Numéro de référence
ISO 888:2012(F)
©
ISO 2012

---------------------- Page: 1 ----------------------
ISO 888:2012(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 888:2012(F)
Sommaire  Page
Avant-propos .iv
1  Domaine d’application . 1
2  Références normatives . 1
3  Symboles . 1
4  Positionnement des longueurs et des longueurs filetées . 1
4.1  Généralités . 1
4.2  Vis partiellement et entièrement filetées . 2
4.3  Vis sans tête à fût et vis sans tête . 3
4.4  Goujons, tiges filetées et fixations similaires . 3
5  Dimensions des longueurs . 5
6  Dimensions des longueurs filetées . 5
© ISO 2012 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 888:2012(F)

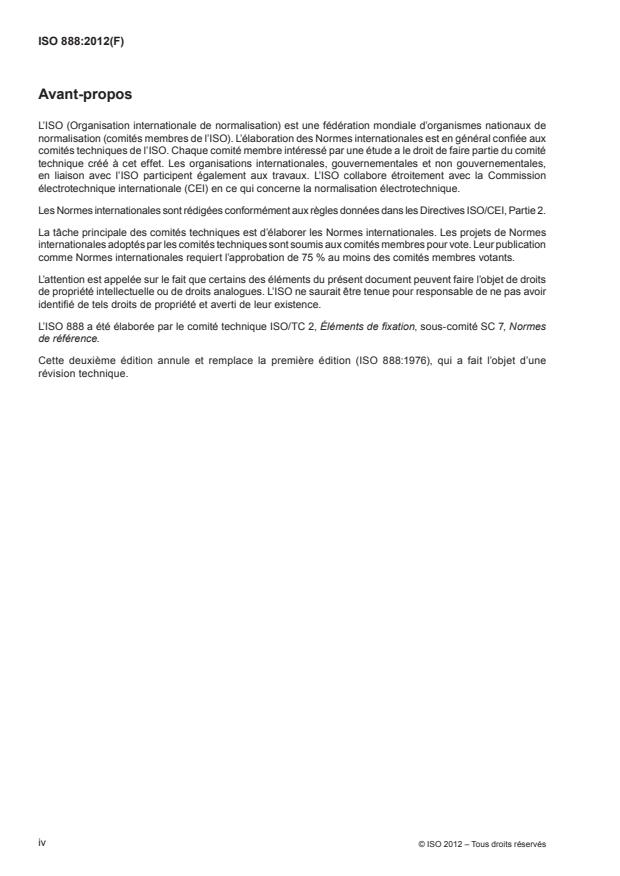

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 888 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation, sous-comité SC 7, Normes
de référence.
Cette deuxième édition annule et remplace la première édition (ISO 888:1976), qui a fait l’objet d’une
révision technique.
iv © ISO 2012 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 888:2012(F)
Fixations — Vis, goujons et tiges filetées — Longueurs
nominales et longueurs filetées
1  Domaine d’application
La présente Norme internationale spécifie les longueurs et longueurs filetées pour les vis, goujons et tiges filetées
à utiliser dans les normes de produits et autres documents appropriés, par exemple pour les pièces sur plan.
Elle est applicable aux vis, goujons et tiges filetées à filetage métrique ISO conforme à l’ISO 68-1.
2  Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 68-1, Filetages ISO pour usages généraux — Profil de base — Partie 1: Filetages métriques
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
3  Symboles
b longueur filetée
b longueur filetée d’une des parties filetées d’un goujon
1
b longueur filetée de l’autre partie filetée d’un goujon
2
b longueur d’implantation d’un goujon
m
d diamètre extérieur de filetage (diamètre nominal)
l
longueur nominale (de la vis, du goujon ou de la tige filetée)
l distance de la face d’appui au premier filet complet (vis partiellement filetée), telle que spécifiée dans
g
l’ISO 225
l longueur de la partie lisse (longueur de tige)
s
P
pas du filetage
4  Positionnement des longueurs et des longueurs filetées
4.1  Généralités
La longueur nominale, l, et la longueur filetée, b, des vis, goujons et tiges filetées sont spécifiées dans l’ISO 225.
Les extrémités des vis sont généralement comprises dans la longueur et dans la longueur filetée à l’exception
du bout pilote. Elles sont spécifiées dans l’ISO 4753.
© ISO 2012 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 888:2012(F)
4.2  Vis partiellement et entièrement filetées
Pour les vis dont la surface d’appui est perpendiculaire à l’axe, la longueur doit être définie de la surface
d’appui jusqu’à l’extrémité de la vis (voir Figure 1).
Figure 1 — Longueur pour les vis à surface d’appui perpendiculaire à l’axe
Pour les vis à tête fraisée (plate), la longueur doit être définie de l’arête supérieure de la tête jusqu’à l’extrémité
de la vis (voir Figure 2).
Figure 2 — Longueur pour les vis à tête fraisée (plate)
Pour les vis à tête fraisée bombée, la longueur doit être définie de l’intersection théorique entre
...
