ISO 7784-1:2023

Paints and varnishes - Determination of resistance to abrasion - Part 1: Method with abrasive-paper covered wheels and rotating test specimen

This document specifies a method for determining the resistance to abrasion of coatings, for which two loaded, freely rotatable but eccentrically arranged abrasive-paper covered wheels affect the coating of the rotating test specimen.

Peintures et vernis — Détermination de la résistance à l'abrasion — Partie 1: Méthode utilisant des roues revêtues de papier abrasif et une éprouvette rotative

Le présent document spécifie une méthode permettant de déterminer la résistance à l’abrasion des revêtements en appliquant deux roues revêtues de papier abrasif qui sont chargées et qui tournent librement, mais de manière excentrée sur le revêtement de l’éprouvette rotative.

General Information

• Status: Published
• Publication Date: 02-Feb-2023
• ICS: 87.040 - Paints and varnishes
• Technical Committee: ISO/TC 35/SC 9 - General test methods for paints and varnishes
• Drafting Committee: ISO/TC 35/SC 9 - General test methods for paints and varnishes
• Current Stage: 6060 - International Standard published
• Start Date: 03-Feb-2023
• Due Date: 30-Jun-2024
• Completion Date: 03-Feb-2023

Relations

• Consolidates: ISO 20846:2019 - Petroleum products - Determination of sulfur content of automotive fuels - Ultraviolet fluorescence method
• Effective Date: 06-Jun-2022
• Revises: ISO 7784-1:2016 - Paints and varnishes - Determination of resistance to abrasion - Part 1: Method with abrasive-paper covered wheels and rotating test specimen
• Effective Date: 06-Jun-2022

Overview

ISO 7784-1:2023 - "Paints and varnishes - Determination of resistance to abrasion - Part 1" specifies a laboratory test method to measure the abrasion resistance of coatings using two loaded, freely rotatable abrasive-paper covered wheels acting on a rotating test specimen. The method quantifies coating wear by measuring the mass loss after a defined number of cycles and is one part of the ISO 7784 series for abrasive-wheel abrasion testing.

Key topics and technical requirements

• Test principle: Two abrasive-paper covered rubber wheels press against a rotating specimen with an eccentric arrangement, producing a ring-shaped wear zone; mass loss is measured after testing.
• Apparatus: Turntable abrasion tester with two pivoting arms, ball-bearing mandrels, and a suction device for dust removal. Key parameters:
  • Turntable speed: 60 ± 2 min⁻¹
  • Offset between wheel axis and specimen axis: 19.05 ± 0.3 mm
  • Suction distance from specimen: (3 ± 1) mm
  • Balance accuracy: 0.1 mg
• Abrasive wheels:
  • Rubber wheel dimensions: diameter 50.5 ± 0.5 mm, thickness 12.7 ± 0.2 mm, axial bore 16.0 ± 0.1 mm
  • Abrasive paper: self-adhesive strips 12.7 ± 0.2 mm wide (min. length 160 mm; 173 mm if cut at 45°). Grain sizes per FEPA 43-1 / 43-2.
  • Rubber hardness and abrasive grain selection are agreed between parties.
• Test loads: Apparatus provides a minimum load (~2.5 N per arm) and additional weights allow ~4.9 N and 9.8 N per arm. Agreed test load must be specified.
• Specimens and conditioning:
  • Test panels: plane specimens ≥ 100 × 100 mm, prepared per ISO 1514.
  • Film thickness: measured per ISO 2808.
  • Conditioning: 23 ± 2 °C, 50 ± 5 % RH for at least 16 h (ISO 3270).
• Procedure and reporting:
  • Replace abrasive paper for each single determination.
  • Perform triplicate determinations on separate specimens.
  • Report mass loss, test parameters (abrasive type, load, cycles, environmental conditions).

Applications and users

• Practical for coating manufacturers, quality control labs, R&D teams, and third‑party testing facilities evaluating coating durability, comparative product performance, or formulation changes.
• Useful across industries: automotive, industrial protective coatings, flooring, marine, and consumer goods where abrasion resistance is critical.
• Helps specify materials, validate claims, support product development, and ensure compliance with contract or procurement requirements.

Related standards

• ISO 7784 series (other parts): methods with different abrasive wheels/movements (e.g., ISO 7784-2, ISO 7784-3)
• Normative references: ISO 1514, ISO 2808, ISO 3270, ISO 4618, ISO 48-4 / ISO 48-5, FEPA Standards 43-1 / 43-2

Keywords: ISO 7784-1:2023, resistance to abrasion, paints and varnishes, abrasive-paper covered wheels, rotating test specimen, turntable abrasion tester, abrasion testing, coating durability.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 7784-1
Third edition
2023-02
Paints and varnishes — Determination
of resistance to abrasion —
Part 1:
Method with abrasive-paper covered
wheels and rotating test specimen
Peintures et vernis — Détermination de la résistance à l'abrasion —
Partie 1: Méthode utilisant des roues revêtues de papier abrasif et une
éprouvette rotative
Reference number
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus and materials .2
6 Test specimens . 4
6.1 Preparation of the test specimens . 4
6.2 Film thickness . 4
6.3 Conditioning. 4
7 Procedure .5
7.1 Agreements . 5
7.2 Preparation of the abrasive wheels . 5
7.3 Test conditions . 5
7.4 Number of determinations . 5
7.5 Test procedure . 5
8 Ev a luat ion . 6
9 Precision . 6
10 Test report . 6
Bibliography . 8
iii

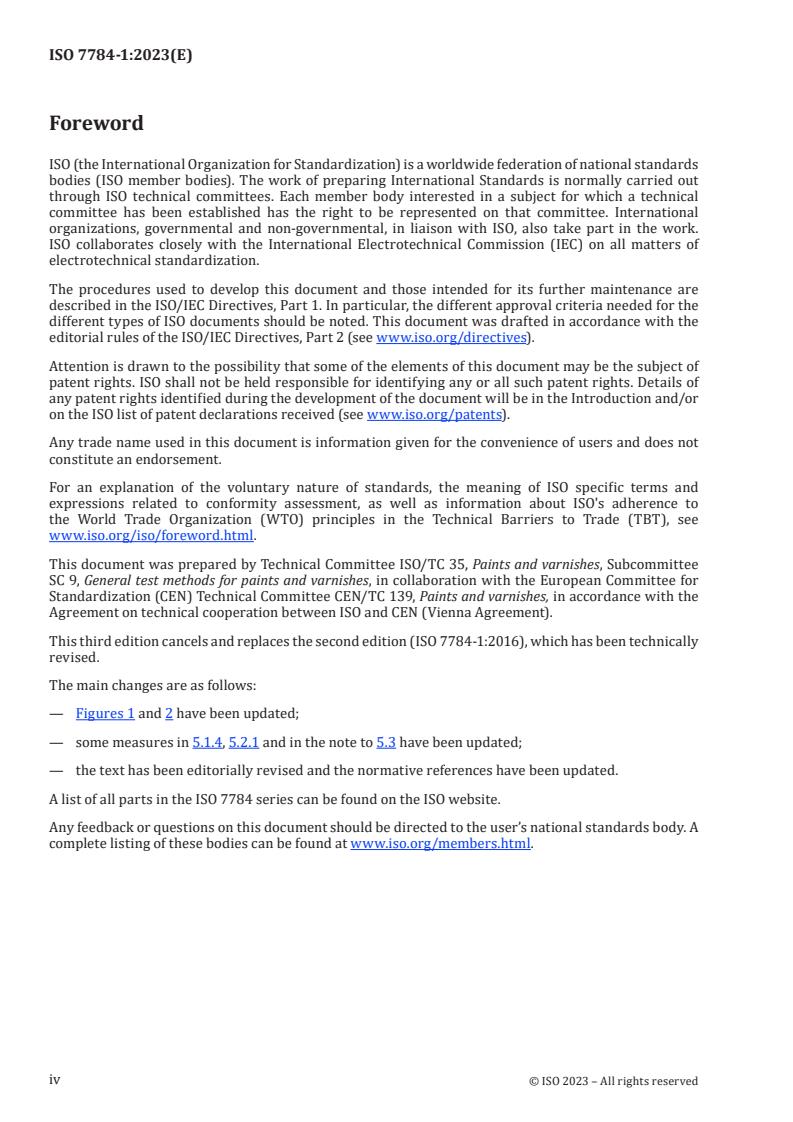

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes, in collaboration with the European Committee for
Standardization (CEN) Technical Committee CEN/TC 139, Paints and varnishes, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 7784-1:2016), which has been technically
revised.
The main changes are as follows:
— Figures 1 and 2 have been updated;
— some measures in 5.1.4, 5.2.1 and in the note to 5.3 have been updated;
— the text has been editorially revised and the normative references have been updated.
A list of all parts in the ISO 7784 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
This document is one of the three parts of ISO 7784 dealing with test methods for the determination
of the resistance to abrasion of coatings using abrasive wheels. The characteristics and differences of
these methods are summarized in Table 1.
Table 1 — Types of method
Abrasive wheel
Test specimen
Standard
movement
Type Degree of freedom
Abrasive paper on
ISO 7784-1
rubber wheel
Freely rotatable Rotation
ISO 7784-2 Abrasive rubber wheel
Rigid – with
Abrasive paper on
ISO 7784-3 stroke-dependent Linear reciprocation
metal wheel
a
rotation
a
A mechanism rotates the abrasive wheel by a small angle after each double stroke so that a new area of the abrasive
paper is effective.
It is preferable that the methods using abrasive-paper covered wheels (in this document and ISO 7784-3)
are applied.
v
INTERNATIONAL STANDARD ISO 7784-1:2023(E)
Paints and varnishes — Determination of resistance to
abrasion —
Part 1:
Method with abrasive-paper covered wheels and rotating
test specimen
1 Scope
This document specifies a method for determining the resistance to abrasion of coatings, for which two
loaded, freely rotatable but eccentrically arranged abrasive-paper covered wheels affect the coating of
the rotating test specimen.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1514, Paints and varnishes — Standard panels for testing
ISO 2808, Paints and varnishes — Determination of film thickness
ISO 3270, Paints and varnishes and their raw materials — Temperatures and humidities for conditioning
and testing
ISO 4618, Paints and varnishes — Terms and definitions
ISO 48-4, Rubber, vulcanized or thermoplastic — Determination of hardness — Part 4: Indentation
hardness by durometer method (Shore hardness)
ISO 48-5, Rubber, vulcanized or thermoplastic — Determination of hardness — Part 5: Inde
...

NORME ISO
INTERNATIONALE 7784-1
Troisième édition
2023-02
Peintures et vernis — Détermination
de la résistance à l'abrasion —
Partie 1:
Méthode utilisant des roues revêtues
de papier abrasif et une éprouvette
rotative
Paints and varnishes — Determination of resistance to abrasion —
Part 1: Method with abrasive-paper covered wheels and rotating test
specimen
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Principe. 2
5 Appareillage et matériels .3
6 Éprouvettes. 5
6.1 Préparation des éprouvettes . 5
6.2 Épaisseur de feuil . 5
6.3 Conditionnement . 5
7 Mode opératoire . 5
7.1 Accords . 5
7.2 Préparation des roues abrasives . 6
7.3 Conditions d'essai . 6
7.4 Nombre de déterminations . 6
7.5 Mode opératoire d'essai. 6
8 Évaluation . 7
9 Fidélité . 7
10 Rapport d’essai . 7
Bibliographie . 8
iii

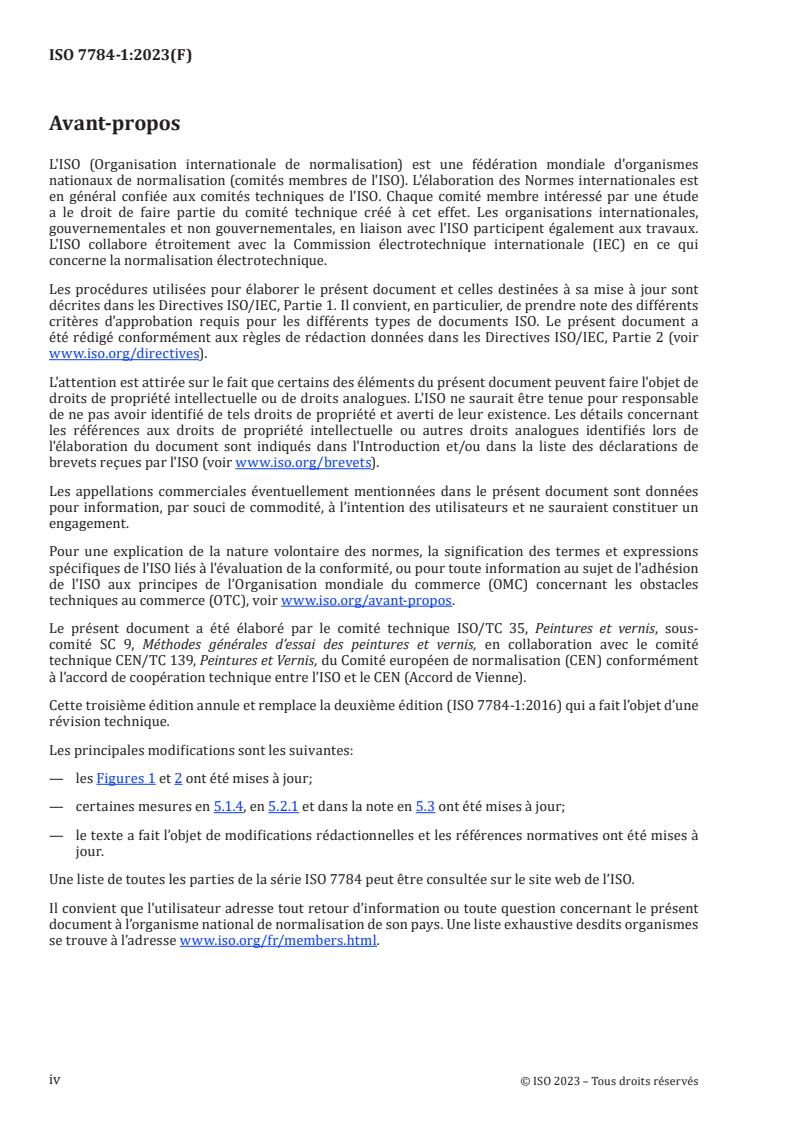

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-
comité SC 9, Méthodes générales d’essai des peintures et vernis, en collaboration avec le comité
technique CEN/TC 139, Peintures et Vernis, du Comité européen de normalisation (CEN) conformément
à l’accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 7784-1:2016) qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les Figures 1 et 2 ont été mises à jour;
— certaines mesures en 5.1.4, en 5.2.1 et dans la note en 5.3 ont été mises à jour;
— le texte a fait l’objet de modifications rédactionnelles et les références normatives ont été mises à
jour.
Une liste de toutes les parties de la série ISO 7784 peut être consultée sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Le présent document constitue l’une des trois parties de l’ISO 7784 traitant des méthodes d’essai
utilisées pour la détermination de la résistance à l’abrasion des revêtements au moyen de roues
abrasives. Les caractéristiques de ces méthodes et leurs différences sont résumées dans le Tableau 1.
Tableau 1 — Types de méthodes
Roue abrasive
Mouvement de l’éprou-
Norme
vette
Type Degré de liberté
Papier abrasif sur roue en
ISO 7784-1
caoutchouc
Rotation libre Rotation
Roue abrasive en caout-
ISO 7784-2
chouc
Papier abrasif sur roue Rigide – avec une rotation Mouvement de
ISO 7784-3
a
métallique dépendant de la course va-et-vient linéaire
a
Un mécanisme fait tourner la roue abrasive d’un petit angle après chaque va-et-vient de manière à faire apparaître une
surface non utilisée de papier abrasif.
Il est préférable d’appliquer les méthodes utilisant des roues revêtues de papier abrasif (dans le présent
document et l'ISO 7784-3).
v
NORME INTERNATIONALE ISO 7784-1:2023(F)
Peintures et vernis — Détermination de la résistance à
l'abrasion —
Partie 1:
Méthode utilisant des roues revêtues de papier abrasif et
une éprouvette rotative
1 Domaine d’application
Le présent document spécifie une méthode permettant de déterminer la résistance à l’abrasion des
revêtements en appliquant deux roues revêtues de papier abrasif qui sont chargées et qui tournent
librement, mais de manière excentrée sur le revêtement de l’éprouvette rotative.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1514, Peintures et vernis — Panneaux normalisés pour essai
ISO 2808, Peintures et vernis — Détermination de l'épaisseur du feuil
ISO 3270, Peintures et vernis et leurs matières premières — Températures et humidités pour le
conditionnement et l'essai
ISO 4618, Peintures et vernis — Termes et définitions
ISO 48-4, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté — Partie 4: Dureté par
pénétration par la méthode au duromètre (dureté Shore)
ISO 48-5, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté — Partie 5: Dureté par
pénétration par
...
